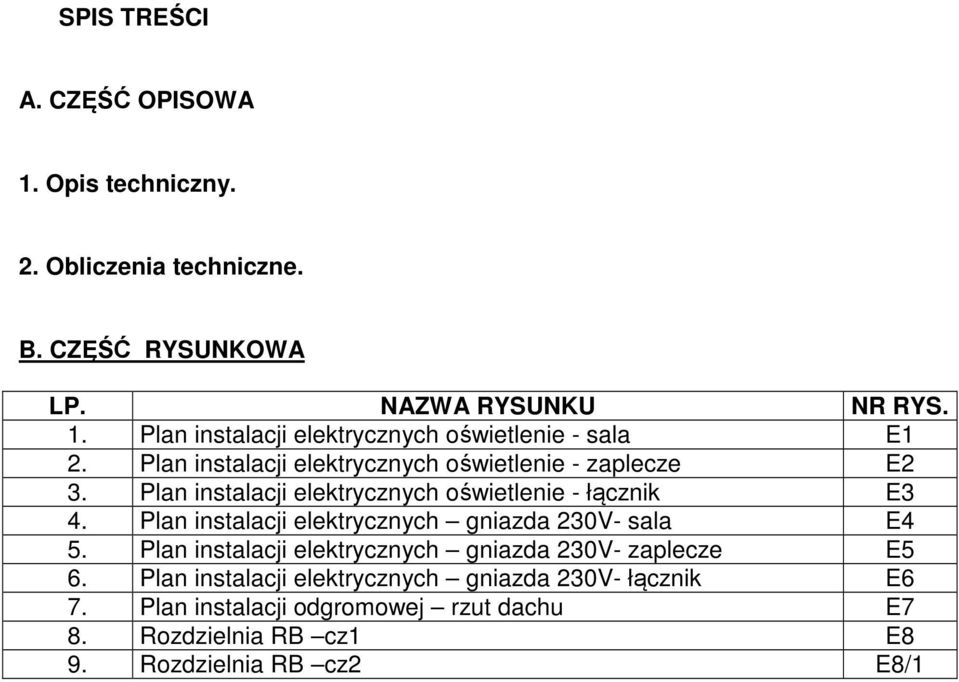

1 SPIS TREŚCI A. CZĘŚĆ OPISOWA 1. Opis techniczny. 2. Obliczenia techniczne. B. CZĘŚĆ RYSUNKOWA LP. NAZWA RYSUNKU NR RYS. 1. Plan instalacji elektrycznych oświetlenie - sala E1 2. Plan instalacji elektrycznych oświetlenie - zaplecze E2 3. Plan instalacji elektrycznych oświetlenie - łącznik E3 4. Plan instalacji elektrycznych gniazda 230V- sala E4 5. Plan instalacji elektrycznych gniazda 230V- zaplecze E5 6. Plan instalacji elektrycznych gniazda 230V- łącznik E6 7. Plan instalacji odgromowej rzut dachu E7 8. Rozdzielnia RB cz1 E8 9. Rozdzielnia RB cz2 E8/1

2 2 A. CZĘŚĆ OPISOWA 1. OPIS TECHNICZNY 1.1 PODSTAWY OPRACOWANIA PROJEKTU Podstawę opracowania projektu stanowią: - zlecenie - Projekt architektoniczno budowlany budynku Sali gimnastycznej z zapleczem - wytyczne ochrony przeciwpożarowej - normy, przepisy techniczno - budowlane PBUE 1.2 OBOWIĄZUJĄCE PRZEPISY I NORMY Instalacje objęte niniejszym opracowaniem zostały sporządzone i zostaną wykonane w oparciu o następujące przepisy i normy: - Ustawa z dnia Kodeks pracy - Ustawa z dnia o ochronie przeciwpożarowej - Ustawa z dnia o badaniach i certyfikacji - Ustawa z dnia o normalizacji - Ustawa z dnia o zagospodarowaniu przestrzennym - Ustawa z dnia Prawo energetyczne - Ustawa z dnia o ogólnym bezpieczeństwie produktów - Ustawa z dnia o systemie oceny zgodności, akredytacji oraz zmianie niektórych ustaw - Ustawa z dnia o dozorze technicznym - Rozporządzenia właściwych Ministrów wydane na podstawie w/w ustaw - Rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia w sorawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych - Rozporządzenie Ministra Spraw Wewnętrznych z dnia w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa a dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - Rozporządzenie Ministra Pracy i Polityki Socjalnej a dnia w sprawie ogólnym przepisów bezpieczeństwa i higieny pracy - Rozporządzenie Ministra Pracy i Polityki Socjalnej a dnia w sprawie wprowadzenia obowiązku stosowanie niektórych Polskich Norm dotyczących bezpieczeństwa i higieny pracy - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji a dnia w sprawie zakresu, trybu i zasad uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej - Rozporządzenie Ministra Rolnictwa i Gospodarki Żywnościowej z dnia w sprawie szczegółowych warunków weterynaryjnych wymaganych przy uboju zwierząt rzeźnych oraz rozbiorze i składowaniu mięsa - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm

3 3 - Rozporządzenie Ministra Gospodarki z dnia w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm - Rozporządzenie Ministra Łączności a dnia w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm - Rozporządzenie Ministra Zdrowia z dnia w sprawie warunków sanitarnych oraz zasad przestrzegania higieny przy produkcji i obrocie środkami spożywczymi, używkami i substancjami dodatkowymi dozwolonymi - Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa a dnia w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm dla budownictwa - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia w sprawie wprowadzenia obowiązku stosowania Polskich Norm dotyczących ochrony przeciwpożarowej - Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - Przepisy Budowy Urządzeń Elektroenergetycznych - Przepisy Eksploatacji Urządzeń Elektroenergetycznych - Warunki techniczne wykonania i odbioru robót elektrycznych - Uzgodnienia dokonane z Zakładem Energetycznym - Warunki techniczne zasilania - Inne przepisy: sanitarne, BHP i ochrony przeciwpożarowej - Polskie Normy, w tym: - PN-EN Oświetlenie wnętrz światłem elektrycznym - PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa - PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalności prądowe długotrwałe przewodów - PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed prądem przetężeniowym - PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa - arkusze normy PN-IEC dotyczące instalacji elektrycznych w obiektach budowlanych - PN IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. - PN IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych - PN IEC Ochrona odgromowa obiektów budowlanych. Część 1-2: Zasady ogólne. Przewodnik B Projektowanie, montaż, konserwacja i sprawdzanie urządzeń piorunochronnych - Badania techniczne przy odbiorze. 1.3 ZAKRES OPRACOWANIA W projekcie ujęto: - WLZ, tablicę rozdzielczą - instalację elektryczną oświetlenia podstawowego - instalację oświetlenia bezpieczeństwa - instalację oświetlenia ewakuacyjnego ( kierunkowego) - wewnętrzne linie zasilające

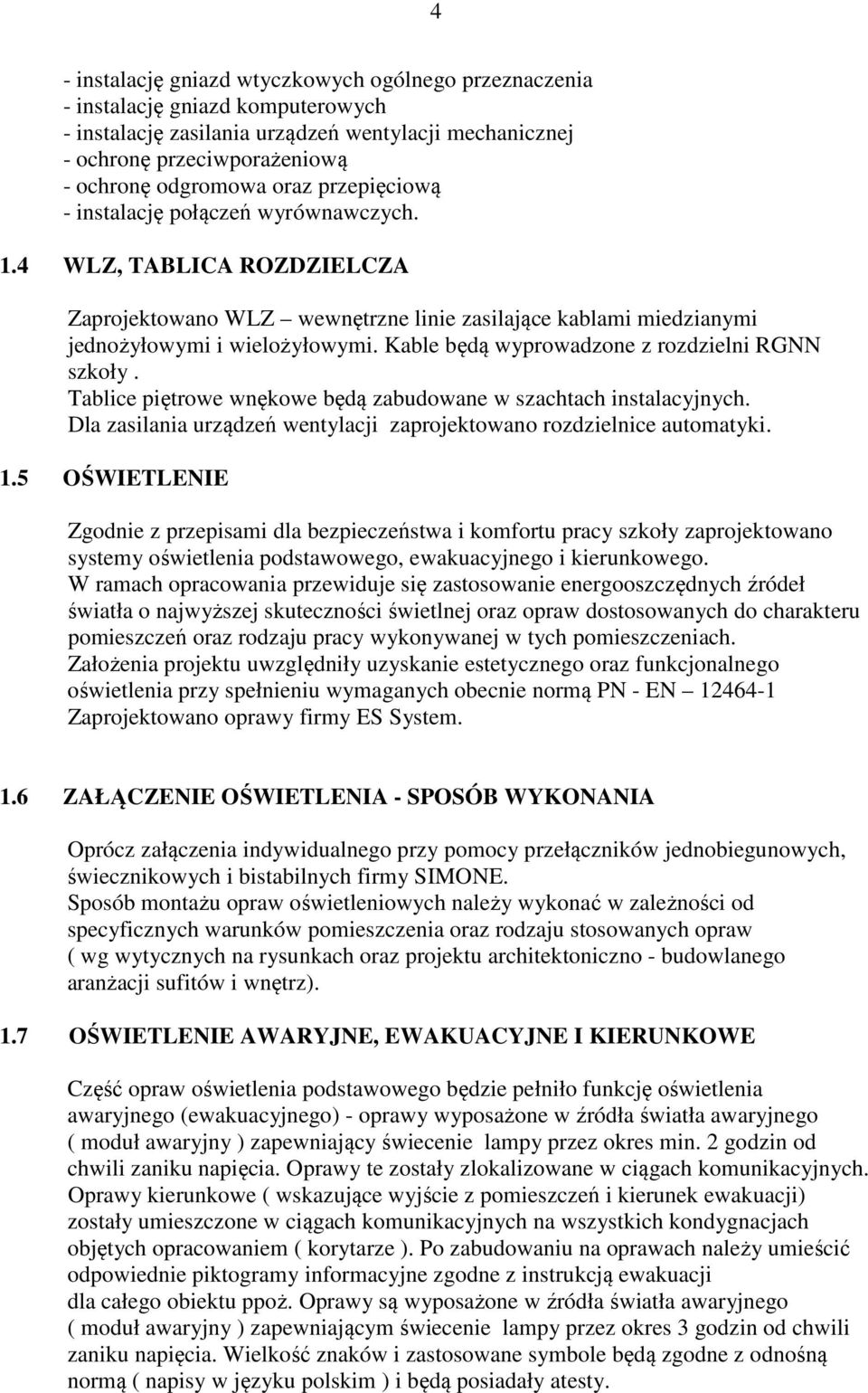

4 4 - instalację gniazd wtyczkowych ogólnego przeznaczenia - instalację gniazd komputerowych - instalację zasilania urządzeń wentylacji mechanicznej - ochronę przeciwporażeniową - ochronę odgromowa oraz przepięciową - instalację połączeń wyrównawczych. 1.4 WLZ, TABLICA ROZDZIELCZA Zaprojektowano WLZ wewnętrzne linie zasilające kablami miedzianymi jednożyłowymi i wielożyłowymi. Kable będą wyprowadzone z rozdzielni RGNN szkoły. Tablice piętrowe wnękowe będą zabudowane w szachtach instalacyjnych. Dla zasilania urządzeń wentylacji zaprojektowano rozdzielnice automatyki. 1.5 OŚWIETLENIE Zgodnie z przepisami dla bezpieczeństwa i komfortu pracy szkoły zaprojektowano systemy oświetlenia podstawowego, ewakuacyjnego i kierunkowego. W ramach opracowania przewiduje się zastosowanie energooszczędnych źródeł światła o najwyższej skuteczności świetlnej oraz opraw dostosowanych do charakteru pomieszczeń oraz rodzaju pracy wykonywanej w tych pomieszczeniach. Założenia projektu uwzględniły uzyskanie estetycznego oraz funkcjonalnego oświetlenia przy spełnieniu wymaganych obecnie normą PN - EN Zaprojektowano oprawy firmy ES System. 1.6 ZAŁĄCZENIE OŚWIETLENIA - SPOSÓB WYKONANIA Oprócz załączenia indywidualnego przy pomocy przełączników jednobiegunowych, świecznikowych i bistabilnych firmy SIMONE. Sposób montażu opraw oświetleniowych należy wykonać w zależności od specyficznych warunków pomieszczenia oraz rodzaju stosowanych opraw ( wg wytycznych na rysunkach oraz projektu architektoniczno - budowlanego aranżacji sufitów i wnętrz). 1.7 OŚWIETLENIE AWARYJNE, EWAKUACYJNE I KIERUNKOWE Część opraw oświetlenia podstawowego będzie pełniło funkcję oświetlenia awaryjnego (ewakuacyjnego) - oprawy wyposażone w źródła światła awaryjnego ( moduł awaryjny ) zapewniający świecenie lampy przez okres min. 2 godzin od chwili zaniku napięcia. Oprawy te zostały zlokalizowane w ciągach komunikacyjnych. Oprawy kierunkowe ( wskazujące wyjście z pomieszczeń i kierunek ewakuacji) zostały umieszczone w ciągach komunikacyjnych na wszystkich kondygnacjach objętych opracowaniem ( korytarze ). Po zabudowaniu na oprawach należy umieścić odpowiednie piktogramy informacyjne zgodne z instrukcją ewakuacji dla całego obiektu ppoż. Oprawy są wyposażone w źródła światła awaryjnego ( moduł awaryjny ) zapewniającym świecenie lampy przez okres 3 godzin od chwili zaniku napięcia. Wielkość znaków i zastosowane symbole będą zgodne z odnośną normą ( napisy w języku polskim ) i będą posiadały atesty.

5 5 Natężenie oświetlenia na drogach ewakuacji powinno być większe niż 1 lx. 1.8 INSTALACJE ELEKTRYCZNE WEWNĘTRZNE Instalacje należy wykonać przewodami kabelkowymi typu YDYżo na napięcie 750 V. Sposób ułożenia przewodów należy dostosować do lokalnych warunków: - obwody wyprowadzone z tablicy piętrowej rozprowadzać w ciągach wzdłuż korytarzy. Ciągi te prowadzić w korytkach kablowych metalowych mocowanych do stropu w przestrzeni między stropem a sufitem podwieszonym nad oprawami ( pozostała przestrzeń międzystropowa przeznaczona jest dla branż instalacyjnych - np. Wentylacji i klimatyzacji ). - odejścia do wyłączników oraz gdzie brak sufitu podwieszonego wykonać w tynku lub ściankach gipsowych przy zastosowaniu odpowiedniego osprzętu. Sposób prowadzenia przewodów, przekroje i ilości żył, rozdział na obwody, rozmieszczenie osprzętu pokazano na planach instalacji elektrycznych, schemacie zasadniczym zasilania. 1.9 INSTALACJA GNIAZD KOMPUTEROWYCH Zasilanie gniazd w klasach komputerowych przyłączach zintegrowanych niegwarantowanych przewidziano z tablicy RB N. Główne ciągi instalacji będą ułożone w korytkach kablowych n/t. Gniazda wyposażone będą we wkładki uniemożliwiające podłączenie innych odbiorców ZASILANIE URZĄDZEŃ WENTYLACJI Dla zasilania urządzeń wentylacji zaprojektowano obwody w rozdzielnicy RB. Zasilanie należy doprowadzić do szaf sterowniczych poszczególnych urządzeń. Okablowanie urządzeń od szaf sterowniczych wraz z automatyką wykona wykonawca automatyki i sterowania INSTALACJA WYŁĄCZNIKA PPOŻ Zaprojektowano wyłącznik ppoż. przy wejściu do obiektu INSTALACJA OCHRONY PRZECIWPORAŻENIOWEJ Jako system ochrony od dotyku pośredniego w instalacjach odbiorczych w budynku zastosowano szybkie samoczynne wyłączenie zasilania w układzie sieciowym TN - S. Dodatkowo zabudowane będą wyłączniki ochronne różnicowoprądowe o prądzie wyłączalnym 30 ma.

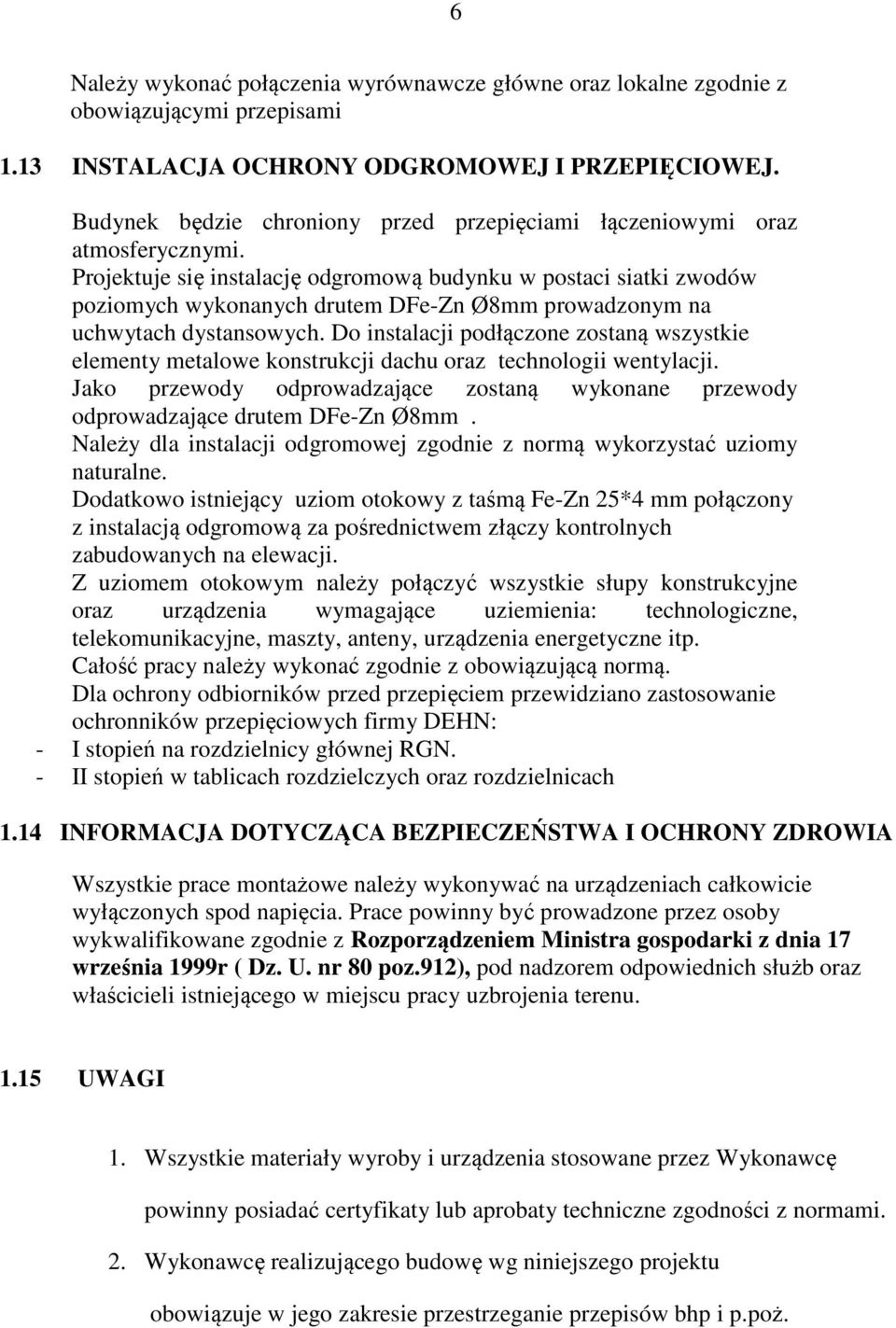

6 6 Należy wykonać połączenia wyrównawcze główne oraz lokalne zgodnie z obowiązującymi przepisami 1.13 INSTALACJA OCHRONY ODGROMOWEJ I PRZEPIĘCIOWEJ. Budynek będzie chroniony przed przepięciami łączeniowymi oraz atmosferycznymi. Projektuje się instalację odgromową budynku w postaci siatki zwodów poziomych wykonanych drutem DFe-Zn Ø8mm prowadzonym na uchwytach dystansowych. Do instalacji podłączone zostaną wszystkie elementy metalowe konstrukcji dachu oraz technologii wentylacji. Jako przewody odprowadzające zostaną wykonane przewody odprowadzające drutem DFe-Zn Ø8mm. Należy dla instalacji odgromowej zgodnie z normą wykorzystać uziomy naturalne. Dodatkowo istniejący uziom otokowy z taśmą Fe-Zn 25*4 mm połączony z instalacją odgromową za pośrednictwem złączy kontrolnych zabudowanych na elewacji. Z uziomem otokowym należy połączyć wszystkie słupy konstrukcyjne oraz urządzenia wymagające uziemienia: technologiczne, telekomunikacyjne, maszty, anteny, urządzenia energetyczne itp. Całość pracy należy wykonać zgodnie z obowiązującą normą. Dla ochrony odbiorników przed przepięciem przewidziano zastosowanie ochronników przepięciowych firmy DEHN: - I stopień na rozdzielnicy głównej RGN. - II stopień w tablicach rozdzielczych oraz rozdzielnicach 1.14 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Wszystkie prace montażowe należy wykonywać na urządzeniach całkowicie wyłączonych spod napięcia. Prace powinny być prowadzone przez osoby wykwalifikowane zgodnie z Rozporządzeniem Ministra gospodarki z dnia 17 września 1999r ( Dz. U. nr 80 poz.912), pod nadzorem odpowiednich służb oraz właścicieli istniejącego w miejscu pracy uzbrojenia terenu UWAGI 1. Wszystkie materiały wyroby i urządzenia stosowane przez Wykonawcę powinny posiadać certyfikaty lub aprobaty techniczne zgodności z normami. 2. Wykonawcę realizującego budowę wg niniejszego projektu obowiązuje w jego zakresie przestrzeganie przepisów bhp i p.poż.

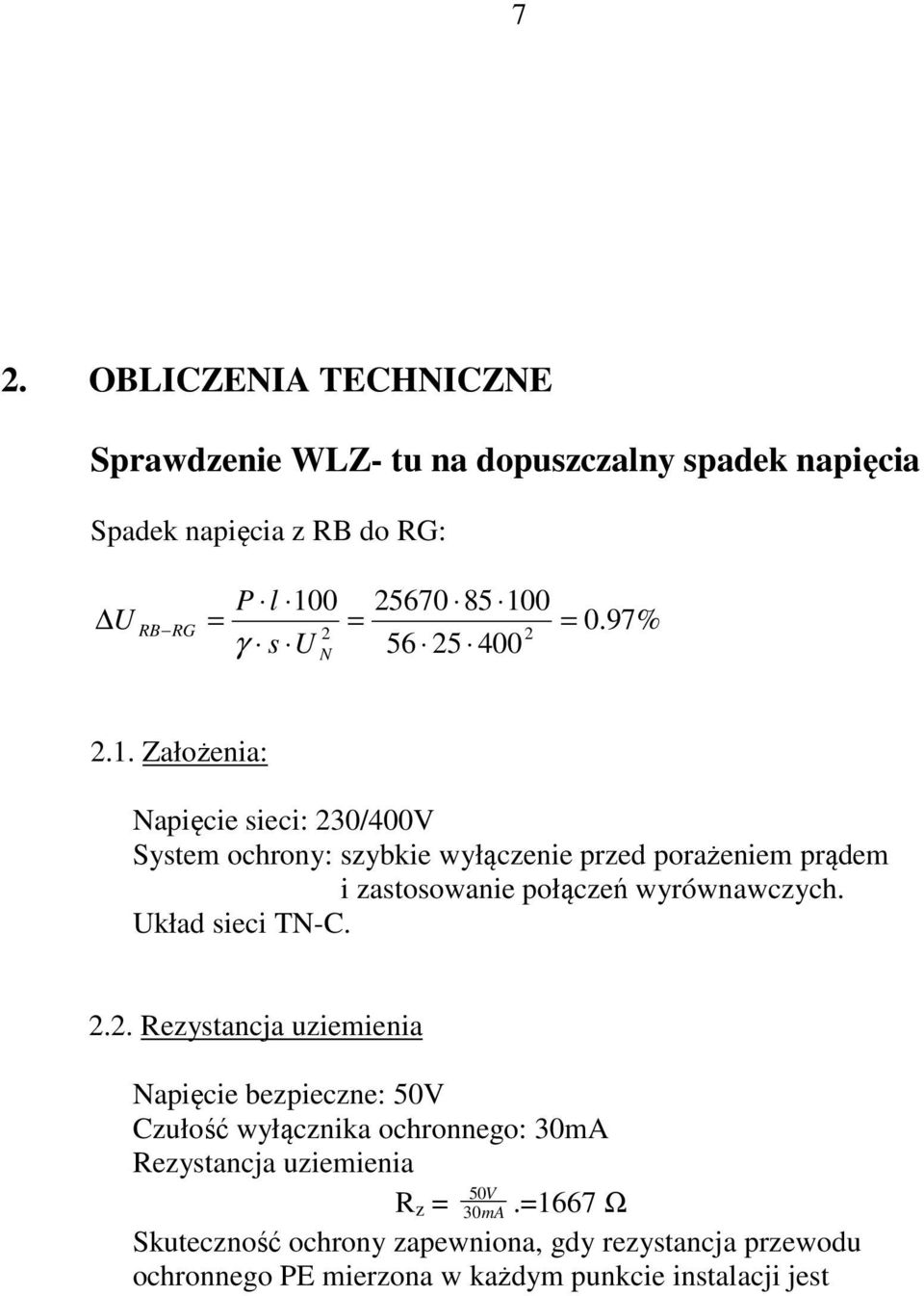

7 7 2. OBLICZENIA TECHNICZNE Sprawdzenie WLZ- tu na dopuszczalny spadek napięcia Spadek napięcia z RB do RG: U RB RG P l = = 2 γ s U = 2 N 0.97% 2.1. Założenia: Napięcie sieci: 230/400V System ochrony: szybkie wyłączenie przed porażeniem prądem i zastosowanie połączeń wyrównawczych. Układ sieci TN-C Rezystancja uziemienia Napięcie bezpieczne: 50V Czułość wyłącznika ochronnego: 30mA Rezystancja uziemienia R z = 50 V 30mA.=1667 Ω Skuteczność ochrony zapewniona, gdy rezystancja przewodu ochronnego PE mierzona w każdym punkcie instalacji jest
