1 Nazwa opracowania: PROJEKT TECHNICZNO- WYKONAWCZY O b i e k t: REMONT INSTALACJI ELEKTRYCZNEJ W BIBLIOTECE PEDAGOGICZNEJ W OSTROŁĘCE FILIA WYSZKÓW A d r e s : WYSZKÓW ul. 1 A.W.P 82b Inwestor : BIBLIOTEKA PEDAGOGICZNA OSTROŁĘKA PROJEKT INSTALACJI ELEKTRYCZNYCH Autor: Projektował: : inż. Ireneusz Chrapek Uprawnieni nr 781/88/0s nr ewidencyjny MAZ/ EI/4052/01 LUTY 2007 rok Tom nr Egz. nr 1

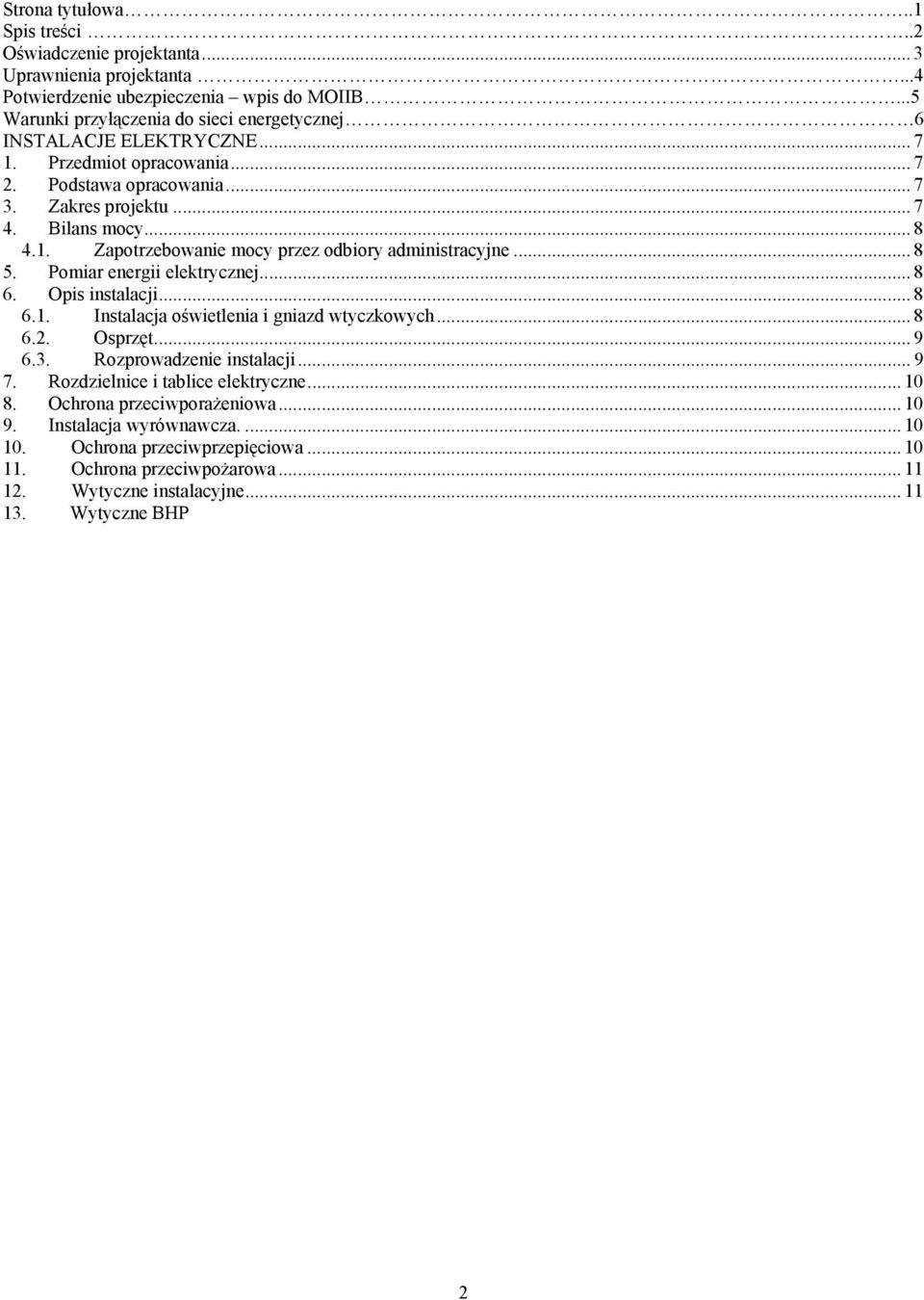

2 Strona tytułowa..1 Spis treści..2 Oświadczenie projektanta... 3 Uprawnienia projektanta...4 Potwierdzenie ubezpieczenia wpis do MOIIB...5 Warunki przyłączenia do sieci energetycznej 6 INSTALACJE ELEKTRYCZNE Przedmiot opracowania Podstawa opracowania Zakres projektu Bilans mocy Zapotrzebowanie mocy przez odbiory administracyjne Pomiar energii elektrycznej Opis instalacji Instalacja oświetlenia i gniazd wtyczkowych Osprzęt Rozprowadzenie instalacji Rozdzielnice i tablice elektryczne Ochrona przeciwporażeniowa Instalacja wyrównawcza Ochrona przeciwprzepięciowa Ochrona przeciwpożarowa Wytyczne instalacyjne Wytyczne BHP 2

.. 8 5. Pomiar energii elektrycznej... 8 6. Opis instalacji... 8 6.1. Instalacja oświetlenia i gniazd wtyczkowych... 8 6.2. Osprzęt... 9 6.3. Rozprowadzenie instalacji... 9 7.

3 OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 ust 4 Ustawy z dnia 7 lipca 1994 r Prawo Budowlane (Dziennik Ustaw 2003 r Nr 207 poz z późniejszymi zmianami oświadczam: Projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. 3

4 4

5 5

6 INSTALACJE ELEKTRYCZNE 1. Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji elektrycznych wewnętrznych w zakresie Projektu Wykonawczego części budynku CKP w Wyszkowie, który stanowi własność Biblioteki Pedagogiczne w Ostrołęce Filia Wyszków. Dla zasilania budynku przewidziano moc przyłączeniową 7 kw.. 2. Podstawa opracowania Założenia do niniejszego opracowania stanowiły: Projekt architektoniczno-budowlany, Warunki przyłączenia do sieci energetycznej nr WR/1383/06, Uzgodnienia z Inwestorem. Karty katalogowe zastosowanych urządzeń. Niniejsze opracowanie zostało wykonane zgodnie z zasadami wiedzy technicznej oraz z uwzględnieniem obowiązujących w Polsce przepisów państwowych w zakresie budownictwa i obowiązujących Polskich Norm. 3. Zakres projektu Niniejsze opracowanie w części rysunkowej obejmuje schemat instalacji oświetlenia, gniazd wtykowych ogólnego użytkowania i sieci komputerowej oraz schemant tablicy głównej. Zasilanie Układ sieci zasilającej zewnętrznej TN-C, w budynku TN-S. Inwestor zlicza się do IV grupy przyłączeniowej i zasilany będzie z sieci energetycznej napieciem nn 0,4kV Zasilanie podstawowe projektowanego budynku przewidziano kabel YDY 5x6 mm 2 o napięciu 0,4kV prowadzony w rurach RVLK od tablicy licznikowej do rozdzielnicy głównej obiektu. W rozdzielnicy głównej zamontować nadmiarowe o prądzie zdziałania 20A i charaktrerystyce typu C np. CL56 C20/3 firmy Moeller. 6

Pedagogiczne w Ostrołęce Filia Wyszków. Dla zasilania budynku przewidziano moc przyłączeniową 7 kw.. 2.

7 4. Bilans mocy 4.1. Zapotrzebowanie mocy przez odbiory administracyjne Moc zainst. Wsp. jedn Moc szczyt. Pi [kw] kj Po [kw] Oświetlenie 4,14 0,7 2,9 Gniazda 3,1 0,6 2,1 Gniazda komputerowe 7,5 0,28 2,0 Razem 7,0 Przyjęto dla potrzeb administracyjnych budynku Pa=7,0kW. 5. Pomiar energii elektrycznej Budynek będzie wyposażony w licznik energii elektrycznej zamontowany we wnęce przy złączu w części mieszkalnej obiektu.. Układ pomiarowy energii zamontuje ZEW=T S.A. RE Wyszków.. 6. Opis instalacji 6.1. Instalacja oświetlenia i gniazd wtyczkowych Instalacja oświetlenia Do oświetlenia przewiduje się zastosowanie opraw świetlówkowych o mocy oprawy 72W przy świetlówkach 18 watowych.. Oświetlenie w ciągu komunikacynym zapalane będzie w układzie schodowym. Dla potrzeb oświetlenia ewakuacyjnego przewidziano wybrane oprawy oświetlenia podstawowego wyposażone w inwertery mające podtrzymanie zasilania przez 2 godziny. Zastosowano je w korytarzu i przy wyjściu ja i w poszczególnych salach. Średnie natężenie oświetlenia w korytarzach -100lx (na poziomie podłogi). W pomieszczeniach socjalnych i pomocniczych zostanie wykonane oświetlenie zapewniające natężenie Eśr= Lx (na poziomie płaczdzyzny roboczej). W pomieszczeniach biurowych zostanie wykonane oświetlenie zapewniające natężenie Eśr= lx (na płaszczyżnie roboczej 0,8m) 7

Pomiar energii elektrycznej Budynek będzie wyposażony w licznik energii elektrycznej zamontowany we wnęce przy złączu w części mieszkalnej obiektu.. Układ pomiarowy energii zamontuje ZEW=T S.A.

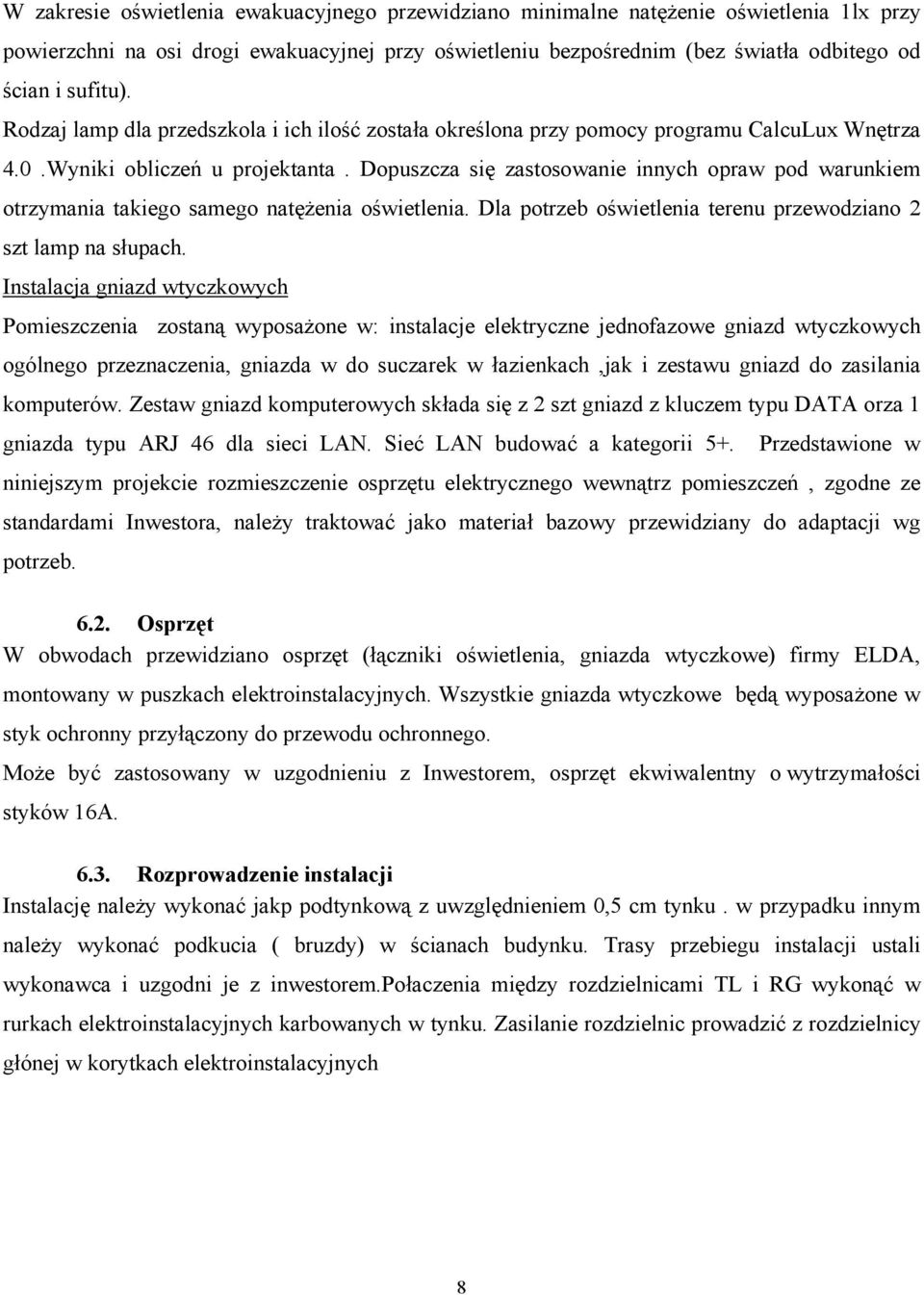

8 W zakresie oświetlenia ewakuacyjnego przewidziano minimalne natężenie oświetlenia 1lx przy powierzchni na osi drogi ewakuacyjnej przy oświetleniu bezpośrednim (bez światła odbitego od ścian i sufitu). Rodzaj lamp dla przedszkola i ich ilość została określona przy pomocy programu CalcuLux Wnętrza 4.0.Wyniki obliczeń u projektanta. Dopuszcza się zastosowanie innych opraw pod warunkiem otrzymania takiego samego natężenia oświetlenia. Dla potrzeb oświetlenia terenu przewodziano 2 szt lamp na słupach. Instalacja gniazd wtyczkowych Pomieszczenia zostaną wyposażone w: instalacje elektryczne jednofazowe gniazd wtyczkowych ogólnego przeznaczenia, gniazda w do suczarek w łazienkach,jak i zestawu gniazd do zasilania komputerów. Zestaw gniazd komputerowych składa się z 2 szt gniazd z kluczem typu DATA orza 1 gniazda typu ARJ 46 dla sieci LAN. Sieć LAN budować a kategorii 5+. Przedstawione w niniejszym projekcie rozmieszczenie osprzętu elektrycznego wewnątrz pomieszczeń, zgodne ze standardami Inwestora, należy traktować jako materiał bazowy przewidziany do adaptacji wg potrzeb Osprzęt W obwodach przewidziano osprzęt (łączniki oświetlenia, gniazda wtyczkowe) firmy ELDA, montowany w puszkach elektroinstalacyjnych. Wszystkie gniazda wtyczkowe będą wyposażone w styk ochronny przyłączony do przewodu ochronnego. Może być zastosowany w uzgodnieniu z Inwestorem, osprzęt ekwiwalentny o wytrzymałości styków 16A Rozprowadzenie instalacji Instalację należy wykonać jakp podtynkową z uwzględnieniem 0,5 cm tynku. w przypadku innym należy wykonać podkucia ( bruzdy) w ścianach budynku. Trasy przebiegu instalacji ustali wykonawca i uzgodni je z inwestorem.połaczenia między rozdzielnicami TL i RG wykonąć w rurkach elektroinstalacyjnych karbowanych w tynku. Zasilanie rozdzielnic prowadzić z rozdzielnicy głónej w korytkach elektroinstalacyjnych 8

Dopuszcza się zastosowanie innych opraw pod warunkiem otrzymania takiego samego natężenia oświetlenia. Dla potrzeb oświetlenia terenu przewodziano 2 szt lamp na słupach.

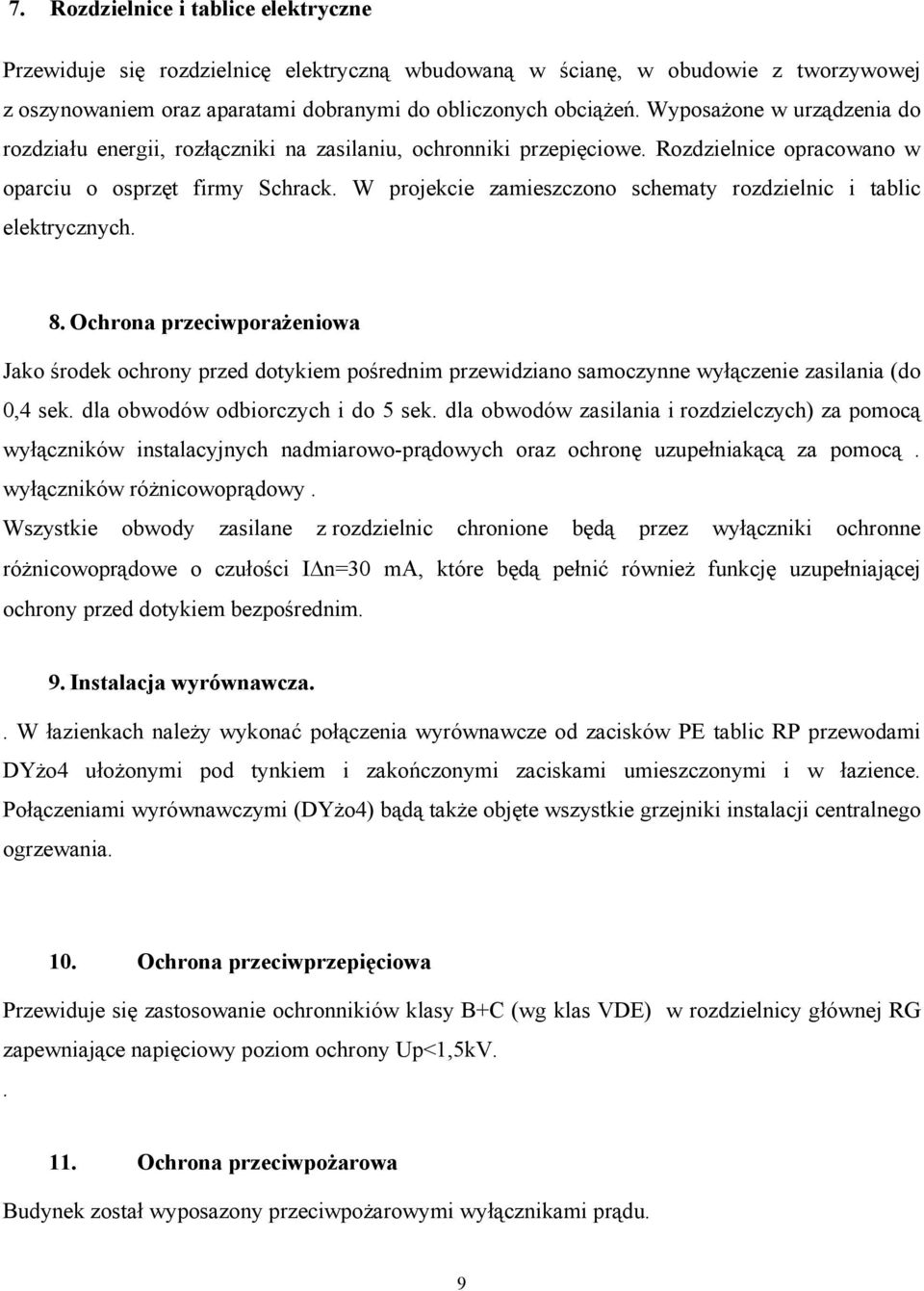

9 7. Rozdzielnice i tablice elektryczne Przewiduje się rozdzielnicę elektryczną wbudowaną w ścianę, w obudowie z tworzywowej z oszynowaniem oraz aparatami dobranymi do obliczonych obciążeń. Wyposażone w urządzenia do rozdziału energii, rozłączniki na zasilaniu, ochronniki przepięciowe. Rozdzielnice opracowano w oparciu o osprzęt firmy Schrack. W projekcie zamieszczono schematy rozdzielnic i tablic elektrycznych. 8. Ochrona przeciwporażeniowa Jako środek ochrony przed dotykiem pośrednim przewidziano samoczynne wyłączenie zasilania (do 0,4 sek. dla obwodów odbiorczych i do 5 sek. dla obwodów zasilania i rozdzielczych) za pomocą wyłączników instalacyjnych nadmiarowo-prądowych oraz ochronę uzupełniakącą za pomocą. wyłączników różnicowoprądowy. Wszystkie obwody zasilane z rozdzielnic chronione będą przez wyłączniki ochronne różnicowoprądowe o czułości I n=30 ma, które będą pełnić również funkcję uzupełniającej ochrony przed dotykiem bezpośrednim. 9. Instalacja wyrównawcza.. W łazienkach należy wykonać połączenia wyrównawcze od zacisków PE tablic RP przewodami DYżo4 ułożonymi pod tynkiem i zakończonymi zaciskami umieszczonymi i w łazience. Połączeniami wyrównawczymi (DYżo4) bądą także objęte wszystkie grzejniki instalacji centralnego ogrzewania. 10. Ochrona przeciwprzepięciowa Przewiduje się zastosowanie ochronnikiów klasy B+C (wg klas VDE) w rozdzielnicy głównej RG zapewniające napięciowy poziom ochrony Up<1,5kV Ochrona przeciwpożarowa Budynek został wyposazony przeciwpożarowymi wyłącznikami prądu. 9

W projekcie zamieszczono schematy rozdzielnic i tablic elektrycznych. 8.

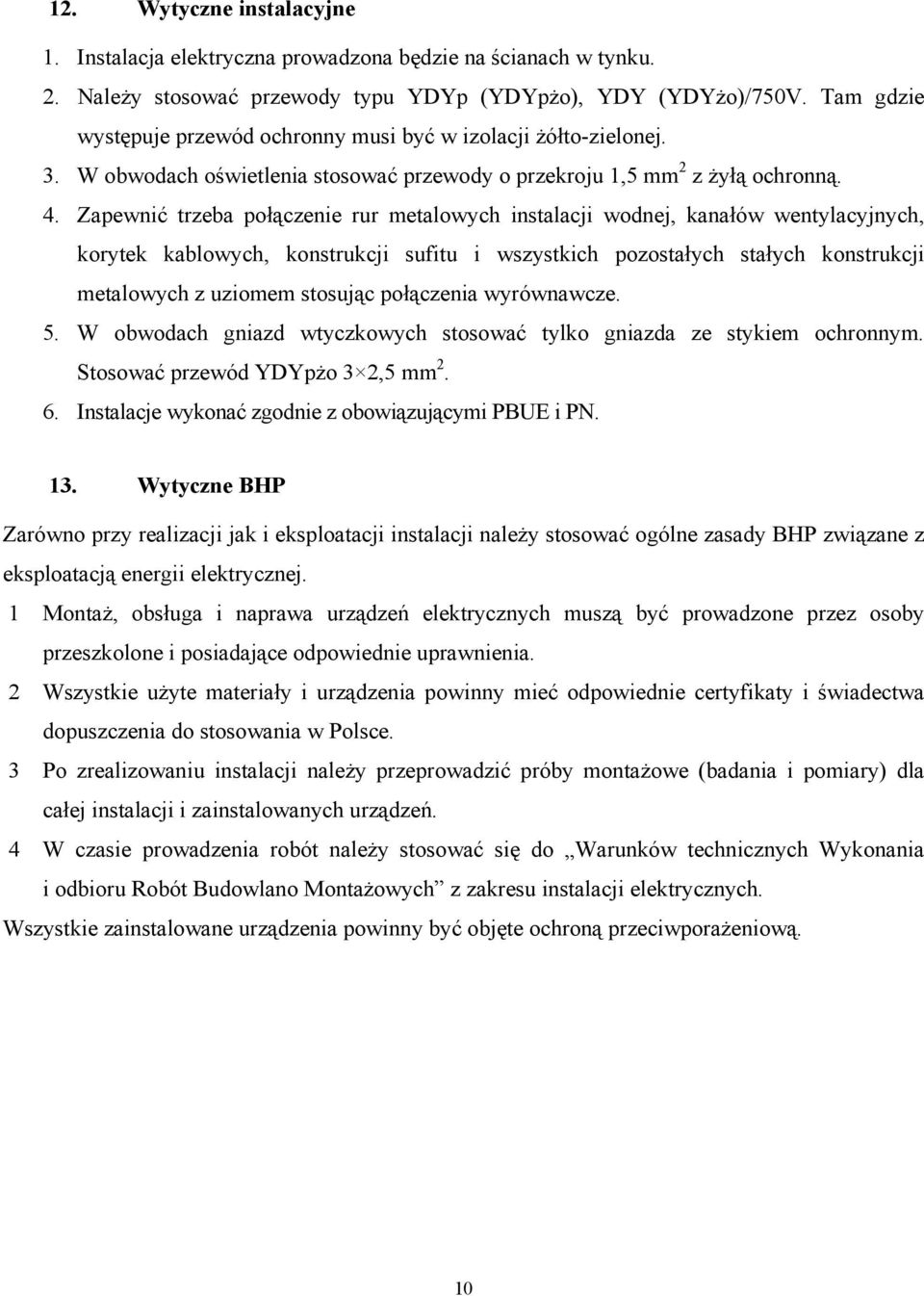

10 12. Wytyczne instalacyjne 1. Instalacja elektryczna prowadzona będzie na ścianach w tynku. 2. Należy stosować przewody typu YDYp (YDYpżo), YDY (YDYżo)/750V. Tam gdzie występuje przewód ochronny musi być w izolacji żółto-zielonej. 3. W obwodach oświetlenia stosować przewody o przekroju 1,5 mm 2 z żyłą ochronną. 4. Zapewnić trzeba połączenie rur metalowych instalacji wodnej, kanałów wentylacyjnych, korytek kablowych, konstrukcji sufitu i wszystkich pozostałych stałych konstrukcji metalowych z uziomem stosując połączenia wyrównawcze. 5. W obwodach gniazd wtyczkowych stosować tylko gniazda ze stykiem ochronnym. Stosować przewód YDYpżo 3 2,5 mm Instalacje wykonać zgodnie z obowiązującymi PBUE i PN. 13. Wytyczne BHP Zarówno przy realizacji jak i eksploatacji instalacji należy stosować ogólne zasady BHP związane z eksploatacją energii elektrycznej. 1 Montaż, obsługa i naprawa urządzeń elektrycznych muszą być prowadzone przez osoby przeszkolone i posiadające odpowiednie uprawnienia. 2 Wszystkie użyte materiały i urządzenia powinny mieć odpowiednie certyfikaty i świadectwa dopuszczenia do stosowania w Polsce. 3 Po zrealizowaniu instalacji należy przeprowadzić próby montażowe (badania i pomiary) dla całej instalacji i zainstalowanych urządzeń. 4 W czasie prowadzenia robót należy stosować się do Warunków technicznych Wykonania i odbioru Robót Budowlano Montażowych z zakresu instalacji elektrycznych. Wszystkie zainstalowane urządzenia powinny być objęte ochroną przeciwporażeniową. 10

Zapewnić trzeba połączenie rur metalowych instalacji wodnej, kanałów wentylacyjnych, korytek kablowych, konstrukcji sufitu i wszystkich pozostałych stałych konstrukcji metalowych z uziomem stosując
