Podstawy Konstrukcji Urządzeń Precyzyjnych
|
|
- Fabian Maciej Kruk
- 6 lat temu
- Przeglądów:
Transkrypt
1 Studia Inżynierskie Dzienne (I stopnia) Wydział Mechatroniki Politechniki Warszawskiej Podstawy Konstrukcji Urządzeń Precyzyjnych Wykład sem. 4 Tarcie Łożyskowania ślizgowe Łożyskowania specjalne D4 ( ) Opracował: dr inż. Wiesław Mościcki Instytut Mikromechaniki i Fotoniki Zakład Konstrukcji Urządzeń Precyzyjnych
2 2.3. Łożyskowanie ślizgowe
3 Łożyskowanie ślizgowe typu maszynowego
4 Łożyskowanie ślizgowe typu maszynowego W drobnych mechanizmach i przyrządach precyzyjnych są to zwykle łożyska ślizgowe, o bardzo prostej konstrukcji, występujące w dwóch wersjach: a) z ruchomym czopem (nieruchoma panewka), b) z nieruchomym czopem (ruchoma panewka). Właściwości łożysk ślizgowych typu maszynowego: - prędkość obwodowa czopa (prędkość poślizgu) jest bardzo mała, do mm/s - niewielkie obciążenie a więc naciski, tj. obciążenie na jednostkę powierzchni, są nieznaczne, 1 MPa W najprostszej wersji otwory łożyskowe wykonuje się bezpośrednio w płycie szkieletu lub w ściance korpusu.
5 Łożyskowanie ślizgowe typu maszynowego z ruchomym czopem
6 Łożyskowanie ślizgowe typu maszynowego z ruchomym czopem (1) 1 płyta szkieletu, 2 łożyskowany wałek Na wałki stosuje się często pręty stalowe kalibrowane (rys. a). Czopy wałków toczonych (rys. b) mają chropowatość nie gorszą niż R a = 1,25 1,6 m, zaś szlifowanych nawet R a = 0,8 m.
7 Łożyskowanie ślizgowe typu maszynowego z ruchomym czopem (2) Płyty szkieletów, które są jednocześnie płytami łożyskowymi, muszą być wykonane z materiału tworzącego ze stalą dobrą parę cierną. Dlatego często wykonuje się je z mosiądzu, np. CW508L (M63), CW509L (M60) lub w przypadku korpusów odlewanych z mosiądzu odlewniczego CB612P (MO59). Jeśli korpus wykonany jest z: materiałów które nie tworzą dobrej pary ciernej ze stalowym wałkiem, np. ze stopów lekkich (np. silumin AK11 AB 44100), niektórych tworzyw sztucznych, itp. z cienkiej blachy konieczne jest zastosowanie tulejek (panewek) łożyskowych. Panewki wykonuje się z materiałów zapewniających dobrą współpracę ze stalowym czopem, np. z brązu CW456K (B443) lub mosiądzu CW617N (MO58).
8 Tulejki łożyskowe (3) a) b) c) d) (a), (b), (c) - wtłaczane (d) - wkręcana
9 Tulejki łożyskowe zaprasowane w tworzywie sztucznym (4) a) radełkowane krzyżowo, b) z frezowanym rowkiem
10 Tulejki łożyskowe nitowane (5) a, b) w ściance z blachy, c, d, e) w ściance z tworzywa sztucznego
11 Tulejki łożyskowe przykręcane (6) a)do ścianki metalowej, b) do ścianki z tworzywa sztucznego c) do ścianki metalowej lub z tworzywa sztucznego 1- tulejka łożyskowa, 2 ścianka korpusu, 3 wkręt, 7 pierścień metalowy, 5 nakrętka łożyskowa
12 Łożyska maszynowe z nieruchomym czopem
13 Łożyska maszynowe z nieruchomym czopem (1) Czopy zabezpieczone: a, b, c, d, e, f, i, j) elementami gwintowymi, g) zgrzewaniem punktowym, h) zagnieceniem
14 Łożyska maszynowe z nieruchomym czopem (2) b) wtłaczanym, c) nitowanym a, d, e, f) mocowanym za pomocą gwintu
15 Miniaturowe łożyska ślizgowe typu zegarowego
16 Łożyska ślizgowe ukształtowane bezpośrednio w płytach mechanizmu
17 Łożyska ślizgowe typu zegarowego (1) Konstrukcja ze stożkowym zagłębieniem smarowym F d l, D 3d, c 1,8d
18 Łożyska ślizgowe typu zegarowego (2) Funkcje stożkowego załamania krawędzi Funkcje załamania (fazki) pod kątem = 45 0 : zmniejsza moment tarcia wywołany siłą wzdłużną Q, D1 Mt Q 2 4 d gdzie: 2 współczynnik tarcia powierzchni czołowej wałka o płytę, 2 = 0,5 dla łożysk pracujących na sucho, 2 = 0,1 dla łożysk smarowanych.
19 Łożyska ślizgowe typu zegarowego (3) Funkcje stożkowego załamania krawędzi Funkcje załamania (fazki) pod kątem = 45 0 : zapobiega rozpływaniu się smaru (włoskowatość), służy jako podstawa obróbkowa do wykonania zębów zębnika Średnice D, d i D 1 muszą być wykonane tak, aby istniała wystarczająco duża powierzchnia oporowa.
20 Łożyska ślizgowe typu zegarowego (4) Materiały i pasowania Materiały: Czop: stal A11 (10S20) Płyta: mosiądz M63 (CW508L) mosiądz M60 (CW509L) Wymiary czopa od 0,1 do 3 mm, pasowania: H9/d9, H9/cd9
21 Łożyska ślizgowe typu zegarowego (5) Moment tarcia przy obciążeniu poprzecznym Mt F 1 d 2 gdzie: 1 współczynnik tarcia powierzchni czopa i otworu, 1 = 0,5 dla łożysk pracujących na sucho, 1 = 0,1 dla łożysk smarowanych.
22 Łożyska ślizgowe z panewkami osadzanymi w płytach mechanizmu
23 Łożyska ślizgowe typu zegarowego (1) Panewki metalowe monolityczne płyta mechanizmu Panewki wykonywane ze stali, mosiądzu lub brązu łożyskowego.
24 Łożyska ślizgowe typu zegarowego (2) Panewki mineralne Nazwa Główny składnik Twardość Mohsa Współczynnik sprężystości wzdłużnej E [MPa] Diament C Korund (syntetyczny) (rubin, szafir) Al 2 O 3 9 (4 4,5) 10 5 Chalcedon (agat, granat) SiO 2 6,9 (0,75 1) 10 5 Korundy: barwione najczęściej na kolor różowy lub czerwony, dają się bardzo dokładnie szlifować. Chalcedony: porowate i barwione (czerwony, brąz). Z5 (11.03)
25 Łożyska ślizgowe typu zegarowego (3) Panewki mineralne wtłaczane i oprawiane a) wtłaczana płaska z otworem wyoblonym (oliwnym) i załamaniem krawędzi, b) wtłaczana płaska z otworem walcowym i załamaniem krawędzi c) wyoblona oprawiana sposobem niemieckim
26 Łożyska ślizgowe typu zegarowego (4) Panewki mineralne oprawiane d) wyoblona, oprawiana sposobem szwajcarskim e) płaska, oprawiana sposobem szwajcarskim
27 Łożyska ślizgowe typu zegarowego (5) Panewki mineralne - właściwości - nominalna średnica czopa od 0,1 do 4mm, - materiał czopa: stal automatowa 10S20 (A11), R a = 0,08 m (rolerowanie), - średnica otworu panewki: tolerancja H4 H8, - tolerancja średnicy zewnętrznej panewki: h7, - bardzo małe opory ruchu, niewielkie zużycie, duża trwałość łożysk, smarowane przy montażu, - zastosowanie: dokładne łożyskowania w przyrządach pomiarowych
28 Łożyska ślizgowe z panewkami spiekanymi
29 Łożyska porowate (1) - mieszanina proszku z brązu lub żelaza z domieszką grafitu prasowana w matrycach o wymiarach łożyska, - wypraska poddawana spiekaniu w temp C, - średnicę wewnętrzną lub wewnętrzną i zewnętrzną kalibruje się dla uzyskania wysokiej gładkości, - łożysko nasącza się olejem próżniowo lub zanurzeniowo.
30 Łożyska porowate (2) Struktura materiału
31 Łożyska porowate z brązu (3) Cu Sn C Pb Fe Inne Wartości panewek z brązu spiekanego Brąz spiekany ŁS1 reszta 9,0 11,0 0, ,0 Brąz spiekany ŁS2 reszta 9,0 11,0 0,5 2, ,0 Brąz spiekany ŁSM3 reszta 8,0 10,0-2,0 4,0-1,5 Proszek żelaza Gęstość spieku [g/cm 3 ] 6,3 6,7 6,3 6,7 6,3 7,0 5,5 6,1 Porowatość całkowita % Twardość minimalna HB Wytrzymałość na rozciąganie R m [MPa] Iloczyn p v [MPa m/s] 1, ,8
32 Łożyska porowate z brązu (4) walcowe kołnierzowe
33 Łożyska porowate z proszku żelaza (5)
34 Łożyska porowate z brązu (6) Rozkład ciśnienia w układzie szczelina-system kapilarny łożyska Smarowanie hydrodynamiczne
35 Łożyska z panewkami spiekanymi (7) Właściwości panewek spiekanych porowatych: - wykonane technologią metalurgii proszkowej, - porowatość całkowita 15 do 30 %, - materiały: proszki żelaza lub brązu (stop Cu i Sn) z dodatkiem proszku grafitu (C) lub/i ołowiu (Pb), - bez nasycenia olejem lub jednorazowo nasycane olejem przez producenta, - duża gama wymiarów, już od średnicy otworu = 2 mm, - średnice kalibrowane: dwustronnie - D, wewnętrznie W, niekalibrowane N,
36 Łożyska z panewkami spiekanymi (8) - współczynnik tarcia = (0,02 0,18), - praca bez konserwacji przez kilka tysięcy godzin, - małe opory ruchu, cicha praca, - mała odporność na wstrząsy i uderzenia, - spieki brązowe odporne na korozję, nie iskrzą, - spieki proszku żelaza nie są w pełni odporne na korozję w wilgotnym środowisku pracy, - spieki proszku żelaza mają wyższą twardość i odporność na ścieranie przy pracy w zanieczyszczonym środowisku,
37 Łożyska z panewkami spiekanymi (9) Tulejka wtłaczana z dodatkowym smarowaniem
38 Łożyska z panewkami spiekanymi (10) 1 korpus, 2 panewka, 3 element podatny dociskający Panewki samonastawne (wahliwe) z dodatkowym smarowaniem
39 Łożyska z panewkami spiekanymi (10) Pasowania otwór-wałek Według DIN Według PN H7/g6 obrotowe ciasne H7/f7 H8/f9 obrotowe zwykłe H7/e8 obrotowe luźne Tulejki wciska się w obudowy stosując pasowanie: H7/r7 lub H8/r8 Pasowanie na zasadzie stałego otworu (H) jest korzystne ze względu na łatwy dobór rozwiertaków do wykonania otworów.
40 Łożyska z panewkami spiekanymi (11) Wymagania dotyczące jakości czopów: - stal węglowa wyższej jakości (C35, C55) - chropowatość powierzchni R a = (0,04 0,08) m,! - twardość min. 50 HRC, gdy pracują z panewkami z proszków żelaza, Własności oleju: - dobre własności w zakresie temperatur od 12 do C, - lepkość oleju w temperaturze 50 0 C: E, lub cst
41 Łożyska z panewkami spiekanymi (12) Graniczne warunki pracy: maksymalna prędkość poślizgu v max = (6 10) m/s, dopuszczalne naciski dynamiczne p obl = (10 20) MPa, maksymalne obciążenie statyczne, które nie spowoduje deformacji średnicy większej niż 0,1%, p max = (50 100) MPa, dopuszczalna wartość wskaźnika (p v) max wynosi (1,8 1,6) MPa m/s
42 Łożyska z panewkami spiekanymi (13) prędkość poślizgu
43 Łożyska z panewkami spiekanymi (14) Zastosowania wałki wirników w silnikach elektrycznych małej mocy, wałki wyjściowe w reduktorach wielostopniowych z kołami walcowymi o zębach prostych, zmechanizowany sprzęt gospodarstwa domowego, elektronarzędzia, maszyny przemysłu włókienniczego, spożywczego, drzewnego, endoprotezy, duże prędkości obrotowe przy niskich i średnich obciążeniach wałka,
44 Łożyska z panewkami spiekanymi z węglików
45 Łożyska spiekane z węglika krzemu (1) Węglik krzemu jest jednym z najtwardszych znanych materiałów konstrukcyjnych. Materiał ten stosuje się ze względu na jego charakterystyczne właściwości. Właściwości spieków z węglików krzemu: bardzo wysoka twardość (ok HV), doskonała odporność na ścieranie, bardzo dobra odporność chemiczna i wytrzymałość mechaniczna, w temp. nawet do 2000 C, wysoka przewodność cieplna, odporność na szoki termiczne (Δ~250 C), niska rozszerzalność cieplna ( x10-6 K), mała gęstość (ok.3.1g/cm 3 )
46 Łożyska zwijane z taśmy
47 Łożyska zwijane z taśmy z litego brązu (1)
48 Łożyska zwijane z taśmy stalowej z pokryciem POM (2)
49 Łożyska zwijane z taśmy stalowej z pokryciem POM (3) Właściwości łożyska: korpus ze stalowej blachy, podkład z brązu spiekanego, warstwa żywicy POM z kieszeniami smarnymi, łożysko pokryte warstwą miedzi jako ochrona przed korozją a także w celu lepszego odprowadzania ciepła. łożyska stosowane w maszynach budowlanych, rolniczych, dźwigach,
50 Łożyska z panewkami wielowarstwowymi zwijanymi z taśmy
51 Łożyska z panewkami wielowarstwowymi (1) Struktura łożyska wielowarstwowego (P10 firmy Permaglide ) 1. Warstwa ślizgowa o grubości od 0,01 do 0,03 mm złożona z PTFE oraz drobin ołowiu (Pb) 2. Warstwa porowata z brązu o grubości od 0,2 do 0,35 mm 3. Stalowe podłoże 4. Powłoka ochronna ok. 0,002 mm
52 Łożyska z panewkami wielowarstwowymi (2) Łożysko wielowarstwowe z kieszeniami smarowymi 1 - warstwa ślizgowa, 2 - warstwa porowata, 3 - stalowe podłoże, 4 - powłoka ochronna
53 Łożyska z panewkami wielowarstwowymi (3)
54 Łożyska z panewkami wielowarstwowymi (4)
55 Łożyska z panewkami wielowarstwowymi (5) Właściwości: - wartość współczynnika tarcia = (0,02 0,2), - dobre właściwości ślizgowe, niewielkie zużycie - brak zjawiska stick-slip, możliwa praca w warunkach tarcia płynnego, - duża odporność na korozję, - temperatura pracy ciągłej od 40 0 C do C, chwilowy wzrost nawet do C, - przewidziane do pracy w ciężkich warunkach w ruchu obrotowym i oscylacyjnym
56 Łożyska z panewkami wielowarstwowymi (6) - duża wartość iloczynu (p v), nawet do: (pv) max = 3,6 MPa m/s, przy pracy okresowej, (pv) max = ok. 1,8 MPa m/s, przy pracy ciągłej, - maksymalna prędkość poślizgu do ok. 3 m/s, a przy tarciu płynnym nawet > 3 m/s, - dopuszczalne naciski obliczeniowe: p dop = 250 MPa, gdy obciążenie statyczne, p dop = 140 MPa, gdy mała prędkość poślizgu, p dop = 70 MPa, przy ruchu obrotowym i oscylacyjnym
57 Porównanie łożysk (7) Typ Dopuszczalne naciski statyczne Dopuszczalne naciski dynamiczne Maksymalna prędkość poślizgu Jednostka Brąz spiek Fe spiek Brąz lity B-POM B-PTFE Fe-PTFE MPa MPa m/s 6 4 2,5 2, ,5 (p v) max MPa m/s 1,8 1,6 2,8 2,8 1,8 1,8 Współczynnik tarcia Temperatura pracy Odporność na korozję min. max. min. max. 0,04 0, ,05 0, ,05 0, ,04 0, ,02 0, ,03 0, Tak Ograniczona Tak Ograniczona Tak Słaba
58 Łożyska z panewkami z tworzyw sztucznych
59 Łożyska z panewkami z tworzyw sztucznych (1) Zalety panewek z tworzyw sztucznych: panewki są łatwe i tanie do wykonania zarówno metodą obróbki termoplastycznej (produkcja wielkoseryjna) jak i obróbki mechanicznej (produkcja jednostkowa), są odporne na działanie substancji chemicznych, nie ulegają korozji, są lekkie, więc ograniczają ciężar urządzenia mają zdolność do tłumienia drgań, (mają duże tarcie wewnętrzne)
60 moment tarcia łożyska niesmarowanego jest mniejszy niż niesmarowanego łożyska w płycie mosiężnej, raczej zbliżony do oporów w łożyskach smarowanych, łożyska niesmarowane mają dość stabilną wartość współczynnika tarcia, nie wymagają konserwacji, wywołują małe straty energetyczne, mają ograniczone zużycie, szczególnie po zastosowaniu smarowania, mają własności samosmarne, Łożyska z panewkami z tworzyw sztucznych (2) poprawnie skonstruowane mają bardzo dużą trwałość
61 Łożyska z panewkami z tworzyw sztucznych (3) Wady panewek z tworzyw sztucznych: - pochłaniają wilgoć z otoczenia (są higroskopijne), np. nasiąkliwość poliamidów: 6 10%, poliformaldehydów ok. 1,5%, PTFE 0%, - są niestabilne wymiarowo z upływem czasu: różny skurcz odlewniczy, zmiany strukturalne w materiale, higroskopijność (przeciwdziałanie niestabilności wymiarowej: metalowe wkładki lub technika out-sert przy płytowych szkieletach)
62 Łożyska z panewkami z tworzyw sztucznych (4) - mała przewodność cieplna ogranicza nośność łożysk: mniejsze wartości nacisków dopuszczalnych p dop, nieprzydatność do pracy przy dużych prędkościach poślizgu v istotna staje się wartość iloczynu (p dop v) - zmieniają właściwości mechaniczne z upływem czasu (starzenie materiału) - nieprzydatne do pracy w podwyższonych temperaturach (np. spada ich twardość, stają się plastyczne) - trudniej utrzymują środek smarny, co oznacza, że częściej pracują na sucho - niedopuszczalna para: tworzywo sztuczne mosiądz
63 Łożyska z panewkami z tworzyw sztucznych (5) Orientacyjne wartości parametru (p obl v) i współczynnika tarcia przy współpracy stalowego czopa z panewkami z tworzywa sztucznego Nazwa tworzywa Oznaczenie wg ISO Moduł sprężystości, E MPa 10 3 Dopuszczal na temperatura pracy o C Parametr (p obl v) MPa m/s bez smaru ze smarem Poliamid 6 PA ,05 0,2 0,35 Poliamid 6.6 PA 6.6 2,5 85 0,05 0,2 0,35 Poliamid 6.10 PA ,5 85 0,05 0,2 0,35 Poliamid 11 PA 11 1,1 65 0,05 0,2 0,30 Poliamid 12 PA 12 1,5 65 0,05 0,2 0,30 Poliacetal h POM-H ,08 0,3 0,25 Poliacetal k POM-K 2, ,08 0,3 0,30 Współczynnik tarcia (bez smarowania) Policzterofluoroetylen (teflon) PTFE 0, ,
64 Łożyska z panewkami z tworzyw sztucznych (6) Wartości parametru (p obl v) i współczynnika tarcia przy współpracy stalowego czopa z panewkami z tworzywa sztucznego Rodzaj tworzywa Obliczeniowy współczynnik tarcia przy pracy bez smarowania V = 1, m/s P obl =0,2 MPa P obl = 3 MPa V = m/s P obl =0,2 MPa P obl = 3 MPa Dopuszczalne wartości parametru (p obl v) [MPa m/s] Delrin 500 0,15 0,22 0,28 0,37 0,13 Tarnoform 0,20 0,24 0,39 0,47 0,13 Tarnamid 27 0,44 0,57 0, ,1 Tarnamid 25M (zbrojony włóknem szklanym) 0,39 0,41 * 0,43 0,46 0,1
65 Panewki z tworzyw sztucznych (7) Nowe materiały iglidur Iglidur (firma IGUS) tworzywo termoplastyczne z wypełniaczem w postaci włókna zespolonego. Graniczne warunki pracy: - maksymalna wartość iloczynu p v: od 0,3 N/mm 2 m/s dla PA6.6 do 3,5 N/mm 2 m/s dla igliduru X, - maksymalna temperatura pracy C D5 ( ) - maksymalna prędkość poślizgu v = 3 5 m/s,
66 Panewki z tworzyw sztucznych (8) Właściwości igliduru Temperatura pracy t = 20 0 C Czop stalowy: d = 10 mm Panewka z igliduru: szerokość panewki b = 5, grubość ścianki s = 1 mm
67 Panewki z tworzyw sztucznych (9) Właściwości igliduru d = 10 mm, b = 5 mm, F = 10N, v = 0,3 m/s, t = C Czop: stalowy Panewka: Iglidur G grubość ścianki tulejki
68 Łożyska z panewkami z tworzyw sztucznych (11) Wymagania dotyczące jakości czopów: - stal węglowa wyższej jakości, - chropowatość powierzchni R a = (0,4 0,63) m, - twardość ok. 50 HRC - zarówno gorsza chropowatość jak i większa gładkość zwiększa zużycie,
69 Łożyska pryzmatyczne

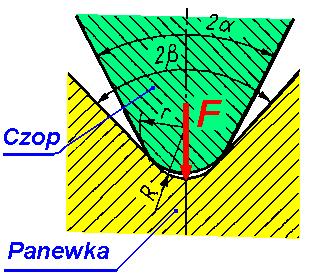

70 Łożyska pryzmatyczne są łożyskami otwartymi, tzn. czop jest dociskany do dna panewki siłą ciężkości układu łożyskowanego lub siłą sprężyny. Jest to łożysko ślizgowe, ale tylko wtedy, gdy r promień zaokrąglenia krawędzi czopa jest większy od R promienia zaokrąglenia dna panewki, czyli spełniony jest warunek: Łożyska pryzmatyczne (1) r > R
71 Łożyska pryzmatyczne (2) Cechy łożyska: - kąt między ścianami panewki (pryzmy) jest zazwyczaj prosty, czyli 2 = 90 o, - kąt ostrza czopa 2 musi być mniejszy niż kąt między ścianami pryzmy, 2 < 2, - krawędź czopa nożowego jest zaokrąglona bardzo małym promieniem, r = (0,01 0,05) mm, - jeśli czop ma kształt noża kąt obrotu jest ograniczony,
72 Łożyska pryzmatyczne (3) z czopem walcowym - jeśli czop jest walcowy kąt obrotu może być dowolny, - w tym przypadku możliwa jest regulacja położenia osi czopa, 1 korpus, 2 czop walcowy, 3 płytka, 4 sprężyna płaska, 5 kołek, 6, 7 wkręty regulacyjne
73 Łożyska pryzmatyczne (4) Naciski na powierzchni zetknięcia czopa nożowego dociśniętego do panewki siłą F oblicza się ze wzorów Hertza. l długość czopa Czop i panewka wykonane są ze stali, dla której: - współczynnik sprężystości wzdłużnej (moduł Younga) E1 = E2 = 2,1 105 MPa, - współczynnik przewężenia poprzecznego (liczba Poissona) 1 = 2 = 0,3 l długość czopa, r promień zaokrąglenia krawędzi ostrza czopa, wyrażone w mm, zaś F siła docisku, wyrażona w N. pmax F 135,5 l r sin
74 Łożyska pryzmatyczne (5) Moment tarcia w łożysku pryzmatycznym z czopem nożowym wynosi: M t 2 N r N F 2sin M t F r sin gdzie: - współczynnik tarcia między czopem i panewką.
75 Łożyska pryzmatyczne (6) Zalety ułożyskowania pryzmatycznego: - bardzo mały moment tarcia, - nie występuje luz pomiędzy czopem i panewką dzięki czemu uzyskuje się dokładne położenie łożyskowanego układu Zastosowanie: - drobne przyrządy pomiarowe, - przyrządy optyczne, - w mechanizmach dźwigniowych, gdy zależy na niezmiennej długości ramion podczas obrotu,
76 Łożyskowanie mikroczujnika (7) 1 czop (nóż), 2 panewka (łożysko noża), 3 wkręt regulacyjny, 4 płytka, 5 kamień przesuwny, 6 nóż ruchomy, 7 trzpień z łożyskiem stożkowym
77 Łożyska stożkowe
78 Łożyska stożkowe (1) Łożyska stożkowe w drobnych mechanizmach stosuje się w tych przypadkach, w których wymagany jest mały luz zarówno poprzeczny jak i wzdłużny. W łożyskach tych stożkowy czop wałka 1 może współpracować: (a) z krawędziową lub (b) ze stożkową powierzchnią nośną otworu panewki 2.
79 Łożyska stożkowe w drobnych mechanizmach (2) z powierzchnią nośną a) krawędziową i b) stożkową zalecane wartości kątów: 2 = 60 0 oraz 2 = 90 0 dla takich kątów moment tarcia jest najmniejszy, smarowanie nie ma wpływu na opory ruchu, na moment tarcia ma duży wpływ chropowatość czopa i panewki
80 Łożyska stożkowe w DM (3) Właściwości łożysk stożkowych: - są stosowane jedynie do krótkich wałków, - pracują przy niewielkich prędkościach obrotowych, - łatwy montaż oraz regulacja luzów łożyskowania, - duże wartości współczynnika tarcia, ze względu na małą skuteczność smarowania, - czopy i panewki wykonuje się ze stali, są one hartowane i polerowane, - zużycie głównie wskutek korozji i tworzenia się pasty ściernej z produktów zużycia
81 Łożyska stożkowe w DM (4) - łożyska krawędziowe mają niewielką nośność (złe przyleganie czopa), ale są mało wrażliwe na nieosiowe położenie panewek łożyskowych, - łożyska o stożkowej powierzchni nośnej mają większą zdolność do przenoszenia dużych obciążeń, ale wymagana jest współosiowość panewek łożyskowych, - czopy ze stożkowym zakończeniem mają stosunkowo dużą wytrzymałość na zginanie. Przy jednakowych średnicach tarcia obu czopów, czop stożkowy ma około 8 razy większą wytrzymałość na zginanie niż czop walcowy.

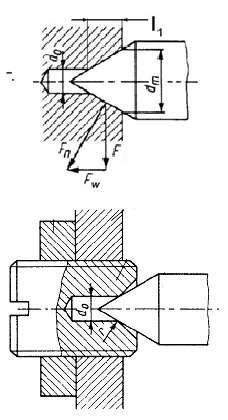

82 Łożyska stożkowe w DM (5) Naciski obliczeniowe w łożysku ze stożkową powierzchnią nośną oblicza się tak, jakby czop był walcowy i miał średnicę d o - równą mniejszej średnicy stożkowej panewki. Przy obciążeniu siłą poprzeczną F naciski obliczeniowe wyznacza się z zależności: p obl l 1 F d o l 1 czynna długość panewki, wzdłuż osi W łożysku z krawędziową powierzchnią nośną naciski maksymalne wyznacza się ze wzorów Hertza. Z6 (18.03)
83 Łożyska stożkowe w DM (6) Moment tarcia dowolnego łożyska stożkowego obciążonego siłą osiową F w jest równy: M t 0,5 d t F przy czym siłę F n prostopadłą do powierzchni trących wyznacza się z następującej relacji F n = F w /sin n - współczynnik tarcia czopa i panewki w łożysku walcowym poprzecznym, 2 - kąt wierzchołkowy stożka, zalecana wartość kąta 2 = 60 o (min M t ), d t średnica tarcia, zależy od rodzaju łożyska
84 Łożyska stożkowe w DM (7) Moment tarcia dowolnego łożyska stożkowego obciążonego siłą poprzeczną F wynosi: Mt 0,5 dt ' Fn przy czym siłę Fn prostopadłą do powierzchni trących wyznacza się z następującej relacji Fn = F/cos obliczeniowy współczynnik tarcia, = 1,27, zaś to współczynnik tarcia czopa i panewki w łożysku walcowym poprzecznym, 2 - kąt wierzchołkowy stożka, zalecana wartość kąta 2 = 60o (min Mt), dt średnica tarcia, zależna od rodzaju łożyska
85 Łożyska stożkowe w DM (8) Średnica tarcia d t w łożyskach stożkowych a) Łożysko kawędziowe b) Łożysko ze stożkową powierzchnią nośną d t = d o d t = 0,5(d o + d m )
86 Łożyska stożkowe w mechanizmach precyzyjnych (9) dobre złe
87 Łożyska stożkowe w mechanizmach precyzyjnych (10) W tym łożyskowaniu przyrządu precyzyjnego łożysko stożkowe przenosi siły poprzeczne oraz służy do regulowania luzu promieniowego. 1 czop, 2 nakrętka i przeciwnakrętka, 3 i 7 łożysko kulkowe wzdłużne, 4 nakrętka, 5 panewka, 6 korpus, 8 kołek, 9 pokrywa przednia
88 Łożyska stożkowe w mechanizmach precyzyjnych (11)
89 Łożyska kulowe
90 Łożyska kulowe (1) Stosowane głównie jako ułożyskowania nastawcze.
91 Cechy konstrukcyjne: Łożyska kulowe (2) - są łożyskami otwartymi, czop i panewka muszą być do siebie dociskane, - przenoszą duże obciążenia (gdy panewka ma kształt czaszy kulistej powierzchnia styku jest duża, więc naciski małe), - kształt panewek częściej jest jednak stożkowy (łatwiejsze wykonanie, możliwa regulacja luzu w miarę zużywania się czopa), co wywołuje dużo większe naciski jednostkowe), - obliczenia takich łożyskowań wykonuje się niezbyt często, mimo to dalej podano kilka zależności do wyznaczenia nacisków i momentu tarcia
92 Łożyska kulowe (3) Panewka kulista obciążenie siłą poprzeczną P Jednostkowe naciski obliczeniowe: S p obl P S Moment tarcia w łożysku jest równy: M t P ' R obliczeniowy współczynnik tarcia
93 Łożyska kulowe (4) Panewka stożkowa obciążenie siłą osiową P Oś obrotu P n P sin l BC 2 R cos BA Moment tarcia przy ruchu czopa wokół osi siły P jest równy: R cos M t P n ' BA P ' R ctg Nacisk jednostkowy maksymalny p max wyznacza się ze wzorów Hertza dla styku walca o długości l BC i promieniu R z płaszczyzną.
94 Łożyska kulowe (5) Panewka stożkowa obciążenie siłą poprzeczną P Przy takim obciążeniu w punkcie B pojawi się niewielki luz. Maksymalna siła docisku w pkt. C - P Cmax - będzie około 5x większa od siły P n1 wyliczonej ze wzoru: P n1 P l n BC Nacisk jednostkowy maksymalny p max wyznacza się ze wzorów Hertza dla styku walca o długości l BC i promieniu R z płaszczyzną. Jako maksymalną przyjmuje się siłę P Cmax.
95 Łożyska kulowe (6) Panewka stożkowa obciążenie siłą poprzeczną P BA R cos Oś obrotu P n P' cos Moment tarcia przy ruchu czopa wokół osi siły P jest równy: M t P M t n ' R cos P' ' R
96 Łożyska kiełkowe
97 Łożyska kiełkowe (1) W łożysku kiełkowym czop ma kształt stożka zakończonego czaszą kulistą o promieniu r, który współpracuje: rys. a) z panewką w kształcie czaszy kulistej o promieniu R rys. b) z panewką w kształcie stożka zakończonego czaszą kulistą o promieniu R W każdym przypadku R > r. Podczas współpracy czopa z panewką występuje tarcie wiertne. Prędkość poślizgu zmienia się liniowo od zera w osi czopa do prędkości v tmax (rysunek (c)).
98 Łożyska kiełkowe (2) Gdy siła F działa wzdłuż osi czopa, rzut powierzchni styku czopa i panewki na płaszczyznę prostopadłą do osi ma kształt okręgu o promieniu r 0. Promień r o wyznacza się ze wzorów Hertza: r o 3 3 F 1 4 r 1 R 1 E E gdzie: E 1,2 współczynniki sprężystości wzdłużnej (moduły Younga) materiału czopa i panewki, 1,2 liczba Poissona materiału czopa i panewki
99 Łożyska kiełkowe (3) Duża wartość promienia r 0 wystąpi wtedy gdy: - wartości modułów E 1 i E 2 będą małe, - wartości promieni r i R będą duże - siła F będzie duża
100 Łożyska kiełkowe (4) Maksymalny nacisk p max występuje w środku powierzchni styku i wynosi: p max 1,5 F r Opory ruchu łożyska kiełkowego obciążonego siłą osiową, przy założeniu eliptycznego rozkładu nacisków oraz przy stałej wartości współczynnika tarcia w całym obszarze styku czopa z panewką, można wyznaczyć z zależności: 2 0 M 3 16 F t r 0 F siła działająca wzdłuż osi czopa, r o promień powierzchni styku
101 Łożyska kiełkowe (5) W łożysku należy zapewnić wystarczająco dużą obciążalność i możliwie małe opory ruchu. Mamy tu do czynienia z klasycznym przykładem sprzeczności wymagań: jednocześnie nie jest możliwa duża obciążalność i małe opory ruch. Oznacza to, że dobór materiałów oraz wymiarów czopa i panewki musi być wynikiem kompromisu osiągniętego np. z wykorzystaniem metod optymalizacyjnych.
102 Łożyska kiełkowe (6) Łożyskowanie igły busoli 1 nieruchomy czop, 2 igła, 3 korpus igły z obsadzoną panewką, 4 przezroczysta osłona
103 Łożyska kiełkowe (7)
104 Łożyska nakrywkowe
105 Łożyska nakrywkowe (1) System INCABLOC Tarcie wiertne, bardzo małe opory ruchu
106 Łożyskowanie nakrywkowe (2) Ułożyskowanie: a) wirnika wodomierza, b) wałka w przekładni liczydła wodomierza 1 czop, 2 kamień (agat), 3 kulka, 4 nakrętka, 5 wałek wirnika, 6 czop łożyska poprzecznego, 7 płyta łożyskowa, 8 płyta nakrywająca
107 Zjawiska zachodzące w łożysku ślizgowym Wpływ luzu promieniowego
108 Zjawiska zachodzące w łożysku ślizgowym Rozkład nacisków w łożysku ślizgowym a) przy braku luzu promieniowego, b) przy małym luzie (w przyrządach precyzyjnych), c) przy dużym luzie (w łożyskach drobnych mechanizmów), kąt styku między czopem a panewką
109 Zjawiska zachodzące w łożysku ślizgowym Wpływ luzu promieniowego Jeśli obciążenie F jest stałe, parametry rozkładu nacisków: kąt styku czopa i panewki, p max maksymalna wartość nacisków są zależne od pola rzeczywistej powierzchni styku czopa z panewką. Wielkość powierzchni styku zależy zaś od wartości luzu promieniowego w łożysku. Luz promieniowy ma wpływ na kształt rozkładu i wartość nacisków w łożysku.
110 Zjawiska zachodzące w łożysku ślizgowym Wpływ luzu promieniowego W łożyskach maszynowych luz promieniowy jest bardzo mały, ( 0). Naciski maksymalne p max są, według Moszyńskiego, 2 razy większe niż naciski średnie: p max p max 2 1,27 2F d l F l d gdzie: l długość wspólnej tworzącej czopa i panewki w [mm], d średnica czopa w [mm], F siła promieniowa obciążająca łożysko w [N], p max - naciski maksymalne w [MPa].
111 Zjawiska zachodzące w łożysku ślizgowym Wpływ luzu promieniowego W łożyskach miniaturowych urządzeń mechatronicznych luz promieniowy jest duży a niekiedy nawet bardzo duży. Maksymalne naciski są wtedy większe niż naciski p max wyliczone ze wzoru Moszyńskiego. W łożyskach miniaturowych zależność Moszyńskiego nie może być stosowana.
112 Zjawiska zachodzące w łożysku ślizgowym Jednostkowe naciski obliczeniowe p obl Aby możliwe było porównywanie łożysk pracujących w różnych warunkach wprowadzono pojęcie tzw. jednostkowych nacisków obliczeniowych - p obl : p obl F l d l długość wspólnej tworzącej czopa i panewki w [mm], d średnica czopa w [mm], F siła promieniowa obciążająca łożysko w [N] Wartość jednostkowych nacisków obliczeniowych jest niezależna od luzu promieniowego w łożysku.
113 Zjawiska zachodzące w łożysku ślizgowym Dopuszczalne naciski obliczeniowe p dop W łożysku musi być spełniony warunek: p p obl dop Wartości dopuszczalne jednostkowych nacisków obliczeniowych p dop wyznacza się doświadczalnie w zależności od: rodzaju współpracujących materiałów, wartości luzu promieniowego oraz sposobu smarowania. Odpowiada to różnym warunkom eksploatacji łożysk.
114 Zjawiska zachodzące w łożysku ślizgowym Dopuszczalne naciski obliczeniowe p obl Przykład: łożysko ślizgowe typu zegarowego o średnicy czopa d 3 mm, pasowanie czop panewka: obrotowe bardzo luźne H9/d9 czop wykonany ze stali: 10S20 (A11), panewka z mosiądzu: CW617N (MO58), Dopuszczalna wartość jednostkowych nacisków obliczeniowych p dop = 5 MPa.
115 Zjawiska zachodzące w łożysku ślizgowym Wpływ prędkości obrotowej D6 ( )
116 Zjawiska zachodzące w łożysku ślizgowym Wpływ prędkości obrotowej W łożysku niesmarowanym, w najgorszym przypadku, może wystąpić tarcie technicznie suche. Środkiem smarnym jest wtedy para wodna, zanieczyszczenia i produkty zużycia. Dodanie środka smarnego zmienia warunki pracy łożyska. Wpływ smarowania potęguje się wraz ze zwiększaniem prędkości obrotowej czopa.
117 Zjawiska zachodzące w łożysku ślizgowym Wpływ prędkości obrotowej czop początkowo wtacza się na panewkę w kierunku przeciwnym do kierunku obrotu, krańcowe położenie, określone kątem 1, osiągane jest przy pewnej prędkości obrotowej, której wartość zależy od lepkości oleju i od obliczeniowych nacisków jednostkowych p obl, kąt 1 jest równy rzeczywistemu kątowi tarcia, gdy łożysko jest smarowane czop wtoczy się niżej niż w łożysku niesmarowanym, gdyż między współpracującymi powierzchniami utworzy się film olejowy,
118 Zjawiska zachodzące w łożysku ślizgowym Wpływ prędkości obrotowej przy zwiększaniu prędkości czopa, łożysko pracuje najpierw w warunkach tarcia granicznego, potem - mieszanego a w końcu hydrodynamicznego, w każdym przekroju osiowym zachowana jest stałość natężenia przepływu cieczy smarującej, czyli Q p = const. różnica ciśnień w przekrojach A, B, C jest źródłem siły unoszącej czop, w stanie równowagi czopa, w położeniu opisanym kątem 2, obciążenie jest przenoszone przez smar,
119 Zjawiska zachodzące w łożysku ślizgowym Wpływ prędkości obrotowej grubość klina smarowego, a więc i współczynnik tarcia, zależą, między innymi, od: - cech geometrycznych łożyska (d, l, c), - stanu powierzchni współpracujących elementów, - warunków eksploatacji łożyska, czyli lepkości oleju, prędkości poślizgu v (czyli od prędkości obrotowej n czopa) oraz od jednostkowych nacisków obliczeniowych p obl. Wskaźnikiem łączącym te wielkości jest liczba Sommerfelda A
120 Zjawiska zachodzące w łożysku ślizgowym Liczba Sommerfelda A n p obl d 2c 2 - lepkość oleju, v - prędkość poślizgu, n - prędkość obrotowa czopa, p obl jednostkowe naciski obliczeniowe, d średnica czopa (łożyska), c luz promieniowy w łożysku
121 Zjawiska zachodzące w łożysku ślizgowym Krzywa Stribecka - przy wartości A 0 (np. podczas rozruchu) współczynnik tarcia ma dość dużą wartość (tarcie spoczynkowe jest większe niż kinetyczne), - obciążenie jest wtedy przenoszone głównie przez bezpośredni styk czopa i panewki, - w pierwszym obszarze pracy (tarcie technicznie suche i tarcie graniczne) opory ruchu zależą przede wszystkim od materiału i stanu powierzchni współpracujących elementów łożyska, w mniejszym stopniu od lepkości użytego smaru,
122 Zjawiska zachodzące w łożysku ślizgowym Krzywa Stribecka - ze wzrostem wartości liczby Sommerfelda zwiększa się ciśnienie w klinie smarowym, a łożysko zaczyna pracować najpierw w warunkach tarcia granicznego a potem mieszanego - w warunkach tarcia mieszanego zwiększa się udział klina smarowego w przenoszeniu obciążenia, wzrasta więc wpływ właściwości smaru na opory ruchu, - wartość współczynnika tarcia szybko maleje, dzięki coraz większemu udziałowi tarcia płynnego,
123 Zjawiska zachodzące w łożysku ślizgowym Krzywa Stribecka Współrzędna punktu, który jest początkiem strefy tarcia płynnego to wartość krytyczna liczby Sommerfelda A kr. - po przekroczeniu krytycznej wartości liczby Sommerfelda występuje praca w warunkach tarcia płynnego,
124 Zjawiska zachodzące w łożysku ślizgowym Krzywa Stribecka - przebieg krzywej = f(a) jak i położenie minimum zależą od nacisku obliczeniowego p obl. - im większa wartość p obl, tym większa jest prędkość krytyczna przy której zacznie się tarcie płynne, - utrata warunków tarcia płynnego może być wywołana nie tylko zwiększeniem obciążenia (nacisków obliczeniowych - p obl ) ale także zmniejszeniem prędkości obrotowej czopa n lub zmniejszeniem lepkości środka smarnego -.
125 współczynnik tarcia Wpływ prędkości poślizgu na współczynnik tarcia w łożysku ślizgowym 0,06 0,05 0,04 0,03 0,02 0, prędkość obrotow a [obr/min] p=0,1mpa p=0,2mpa p=0,3mpa p=0,6mpa p=1,2mpa
126 współczynnik tarcia Wpływ prędkości poślizgu na współczynnik tarcia w łożysku ślizgowym 0,2 0,15 0,1 0, prędkość obrotowa [obr/min]
127 Moment tarcia w łożysku ślizgowym
128 Moment tarcia w łożysku ślizgowym 1 - współczynnik tarcia przy współpracy czopa z panewką, 2 współczynnik tarcia przy współpracy powierzchni oporowej wałka z powierzchnią płyty łożyskowej, d, D 1 średnice czopa i powierzchni oporowej d D1 Mt F 1 Q d
129 Zjawiska cieplne w łożysku ślizgowym
130 Zjawiska cieplne w łożysku ślizgowym Praca wykonana przez siły tarcia, podczas ruchu obrotowego czopa w panewce, zamienia się w ciepło. Temperatura podczas pracy węzła ciernego wzrasta, staje się wyższa niż temperatura otoczenia a przy niewystarczającym chłodzeniu może się szybko podnosić. Wzrost temperatury powoduje utratę właściwości smaru oraz zmianę wartości luzu promieniowego w łożysku. Taka zmiana warunków pracy, jeśli jest gwałtowna, może doprowadzić do zatarcia łożyska.
131 Zjawiska cieplne w łożysku ślizgowym Przebieg zacierania się łożyska: lokalne, silne przegrzanie materiału, szczególnie wierzchołków nierówności, wywołuje chwilowe zgrzanie czopa z panewką i ich połączenie, wskutek wymuszanego ruchu względnego obu elementów następuje zerwanie tego połączenia, powoduje to uszkodzenie współpracujących powierzchni, a więc dalszy wzrost oporów ruchu, jeszcze większe zużycie elementów i dalszy wzrost temperatury.
132 Zjawiska cieplne w łożysku ślizgowym Aby nie wystąpiło zjawisko zatarcia ilość ciepła q wydzielanego podczas pracy łożyska w jednostce czasu na jednostkę powierzchni musi być mniejsza od wartości dopuszczalnej q dop : q q dop q, q dop - ilość ciepła wydzielanego w jednostce czasu przypadająca na jednostkę powierzchni,
133 Zjawiska cieplne w łożysku ślizgowym q Nt S M t d l d F 1 2 d l F 1 q d l d 2 p obl 1 v t N t - moc tarcia, S - powierzchnia styku czopa i panewki, M t - moment tarcia - prędkość kątowa czopa, d - średnica czopa, l - czynna długość czopa,
134 Zjawiska cieplne w łożysku ślizgowym Ilość wydzielanego ciepła zależy więc od iloczynu (p obl v t ) q 1 p obl vt 1 p v obl t Dlatego musi być spełniony warunek: p obl vt pobl vt dop Wartość (p obl v t ) zależy od rodzaju współpracujących materiałów, ale także od konstrukcji łożyska, warunków chłodzenia, zabudowy, itp.
135 Zjawiska cieplne w łożysku ślizgowym Wartości parametru (p obl v) i współczynnika tarcia przy współpracy stalowego czopa z panewkami z tworzywa sztucznego Rodzaj tworzywa Obliczeniowy współczynnik tarcia przy pracy bez smarowania V = 1, m/s P obl =0,2 MPa P obl = 3 MPa V = m/s P obl =0,2 MPa P obl = 3 MPa Dopuszczalne wartości parametru (p obl v) [MPa m/s] Delrin 500 0,15 0,22 0,28 0,37 0,13 Tarnoform 0,20 0,24 0,39 0,47 0,13 Tarnamid 27 0,44 0,57 0, ,1 Tarnamid 25M (zbrojony włóknem szklanym) 0,39 0,41 * 0,43 0,46 0,1
136 Wartości parametru (p obl v) Czop Prędkość obrotowa Prędkość poślizgu Jednostkowe naciski obliczeniowe Iloczyn (p obl v) d = 2 mm, n 1 = 100 obr/min n 2 = 1000 obr/min v 1 10 mm/s = 0,01 m/s v mm/s = 0,1 m/s p1 obl = 1 MPa p2 obl = 5 MPa (p obl v) 1 = 0,01 MPa m/s (p obl v) 2 = 0,5 MPa m/s
137 Zginanie czopa
138 Zginanie czopa Maksymalne naprężenia gmax występują podczas współpracy krawędziowej w przekroju poprzecznym czopa leżącym w płaszczyźnie czołowej wałka. Wtedy siła poprzeczna F działa na ramieniu równym l. F - obciążenie poprzeczne łożyska w N, l - czynna długość współpracy czopa i panewki, w mm
139 Zginanie czopa Maksymalny moment gnący jest równy: M gmax F l Wskaźnik wytrzymałości na zginanie przekroju kołowego : F - obciążenie poprzeczne łożyska, w N, l - czynna długość współpracy czopa i panewki, w mm W g d 32 3
140 Zginanie czopa Maksymalne naprężenia gnące można wyznaczyć z zależności: gmax M gmax W g 32 F l 3 d Minimalna średnica czopa d min przy której nie zostaną przekroczone dopuszczalne naprężenia gnące kg materiału czopa a więc czop nie ulegnie złamaniu wynosi wtedy: F - obciążenie poprzeczne łożyska, w N, l - czynna długość współpracy czopa i panewki, w mm d min 3 32 F l k g
141 Dokładność kinematyczna łożysk ślizgowych
142 Dokładność położenia osi w łożysku ślizgowym Łożyska ślizgowe walcowe nie zapewniają stałego położenia osi obrotu wałka. Przyczyną tego zjawiska są dwa powody: - istnienie luzu poprzecznego w łożysku, - wtaczanie czopa na ściankę panewki spowodowane występowaniem tarcia.
143 Dokładność położenia osi w łożysku ślizgowym Gdy łożysko pracuje w warunkach tarcia mieszanego, oś czopa wędruje z punktu O 1, w położeniu nieruchomym, do punktu O 2. W punkcie O 2 jest równowaga siły tarcia utrzymującej czop w punkcie styku A 2 i składowej stycznej pochodzącej od obciążenia czopa siłą F, spychającej czop do najniższego położenia.
144 Dokładność położenia osi w łożysku ślizgowym Oś obrotu czopa może się więc przemieścić: - wzdłuż osi y : o odcinek O 1 B, - wzdłuż osi x : o odcinek BO 2, a przy zmianie kierunku ruchu dodatkowo o odcinek BO 3. Wymienione odcinki O 1 B i BO 2 można wyznaczyć z prostych zależności geometrycznych.
145 Dokładność położenia osi w łożysku ślizgowym Aby zmniejszyć poprzeczne przemieszczenie osi wałka w łożysku (oś X) należałoby zapewnić: - jak najmniejszy współczynnik tarcia a więc i kąt tarcia (materiały i smarowanie), - możliwie mały luz promieniowy (trudniejsze do spełnienia).
146 Dokładność położenia osi w łożysku ślizgowym l - nieosiowość otworów łożyskowych, d o - średnica otworów łożyskowych, d c - średnica czopa, b - odległość płyt łożyskowych Minimalna średnica otworów łożyskowych przy nieuniknionej nieosiowości ustawienia łożysk powinna być równa: d o dc cos l tg przy czym tg l b l
147 Dokładność położenia osi w łożysku ślizgowym Minimalny luz poprzeczny c min w łożysku powinien być równy: c min d o d c Przemieszczenie czopa, podczas pracy w warunkach tarcia płynnego, jest bardzo trudne do określenia, gdyż w znacznej mierze zależy od rozkładu ciśnienia w klinie smarnym.
148 Dokładność położenia osi w łożysku ślizgowym Dane: d c = 2 mm, l = 2 mm, b = 20mm oraz l = 0,05 mm tg l b l 0, ,00227 = 0, min. kątowych. Obliczona minimalna średnica otworu jest równa: d omin 2,005 mm
149 Obliczanie łożysk ślizgowych
150 Obliczanie łożysk ślizgowych Podczas projektowania łożyskowania ślizgowego niezbędne jest obliczenie wartości kilku parametrów, w celu porówna-nia ich z wartościami granicznymi tzn. dopuszczalnymi lub minimalnymi. Są to: a) naprężenia przy zginaniu dla materiału czopa w celu określenia dmin, b) obliczeniowe naciski jednostkowe pobl, c) moment tarcia (oporów ruchu) M t, d) obciążenie cieplne łożyska (p obl v t ), e) trwałość łożyska, mierzona czasem jego poprawnej pracy
151 Smarowanie łożysk ślizgowych
152 Smarowanie łożysk (1) Smarowanie miniaturowych łożysk przeprowadza się w celu: - ochrony elementów przed korozją, - zmniejszenia zużycia elementów, Smarowanie łożysk daje wymierne korzyści: - zmniejsza moment tarcia, - znacząco przedłuża trwałość łożyska, - powoduje lepsze odprowadzanie ciepła, - powoduje usuwanie zanieczyszczeń z obszarów styku współpracujących elementów.
153 Smarowanie łożysk (2)
154 Smarowanie łożysk (3)
155 Smarowanie łożysk (4) Olej stosowany w łożyskach ślizgowych powinien: - dobrze pokrywać powierzchnie i nie rozpływać się, - mieć dobre właściwości smarne - nie starzeć się, nie gęstnieć i nie ulegać zmianom chemicznym z upływem czasu, - zachowywać możliwie stałą lepkość i smarność tak w niskich jak i w wysokich temperaturach pracy, - dobrze chronić elementy łożyska przed korozją. Smarnością nazywa się zdolność oleju do zmniejszania współczynnika tarcia, przy małych prędkościach poślizgu, przez utworzenie trwałej bardzo cienkiej warstewki oleju i wywołanie tarcia granicznego.
156 Smarowanie łożysk (5) Własności oleju określane są na podstawie kilku parametrów: - lepkości dynamicznej (bezwzględnej) - t, - lepkości kinematycznej - t, - temperatury krzepnięcia oleju, - odporności na odparowywanie, starzenie oraz rozpływanie, - smarności Rodzaje i przykłady zastosowania materiałów smarnych w łożyskowaniach ślizgowych omówiono w literaturze (ćwiczenie laboratoryjne).
157 Łożyskowania specjalne Z7 (26.03)
158 Łożyska sprężyste Ruch obrotowy uzyskuje się przez odkształcenie elementu sprężynującego. Jest nim pojedyncza sprężyna lub częściej zespół sprężyn płaskich poddanych zginaniu lub znacznie rzadziej skręcaniu. 5. Łożyskowania specjalne
159 Łożyska sprężyste a) Ułożyskowanie na jednej sprężynie płaskiej obciążonej siłą poprzeczną Gdy a = 0 mamy 2 BA 3 L 2 d y EJ 2 dx P a L x P siła działająca na część ułożyskowania, J osiowy moment bezwładności przekroju sprężyny, natomiast gdy L << a BA Przy niedużych kątach wychylenia położenie środka obrotu (B) ułożyskowania sprężynowego obciążonego siłą poprzeczną jest w przybliżeniu stałe i niezależne od siły i wychylenia. Zachowuje się ono zatem jak łożysko z czopem i panewką. Wychylenia są proporcjonalne do siły wychylającej zwanej siłą zwrotną. L 2 5. Łożyskowania specjalne
160 Łożyska sprężyste b) Ułożyskowanie na jednej sprężynie płaskiej obciążonej momentem Jeśli długość L w wahadła jest duża a ciężar nieznaczny, można pominąć składowe P x oraz P y siły P i rozważać obciążenie tylko momentem M przyłożonym na końcu sprężyny. Sprężyna będzie miała kształt kołowy o stałym promieniu, a w każdym jej przekroju będą takie same naprężenia. Przy dostatecznie długim wahadle L w w stosunku do długości sprężyny L oraz przy małej wartości kąta wychylenia, chwilowy środek obrotu wahadła leży w przybliżeniu w 1/3 długości sprężyny licząc od jej utwierdzenia. 5. Łożyskowania specjalne
161 Łożyska sprężyste W tablicy podano wzory określające położenie środka obrotu S 0 dla różnych przypadków obciążenia sprężyny płaskiej. Najkorzystniejszy jest przypadek, gdy obciążenie płaskiej sprężyny łożyskowej powoduje jej rozciąganie. Siły ściskające mogą spowodować wyboczenie sprężyny, zaś prostopadłe nadmierne odkształcenie lub przekroczenie dopuszczalnych naprężeń zginających (mała sztywność). 5. Łożyskowania specjalne
162 Łożyskowanie na sprężynach płaskich Zawieszki sprężyste Przykłady konstrukcji wahadeł zegarowych Konstrukcja zawieszki sprężystej wahadła zegarowego - ruch obrotowy zwrotny, - niewielki zakres ruchu, - chwilowy środek obrotu ma w przybliżeniu stałe położenie 5. Łożyskowania specjalne
163 Łożyskowanie na sprężynach płaskich Sprężyny krzyżowe a = a oraz b = 2a, kąt przecięcia sprężyn m 1 /m = 1/2. Stosowane w przypadku obciążenia siłami innymi niż siła rozciągająca zawieszkę. F x składowa siły F przenoszona przez sprężynę środkową, F x składowa siły F przenoszona przez sprężyny zewnętrzne Każda ze sprężyn jest więc obciążona siłą wzdłużną. Dzięki temu konstrukcja jest nieczuła na dowolnie skierowane siły przypadkowe, a odkształcenie sprężyn zależy prawie wyłącznie od kąta wychylenia układu ruchomego, czyli od momentu zwrotnego M. 5. Łożyskowania specjalne
164 Łożyskowanie na sprężynach płaskich Sprężyny krzyżowe - układ sprężyn musi być symetryczny, - dla ułożyskowań przenoszących tylko moment zaleca się umieszczać oś obrotu na linii przecięcia sprężyn, a ponadto m 1 /m = ½, kąt między sprężynami 90 0, - dla bardzo małych kątów obrotu korzystniej przyjąć m 1 /m = ¾, - stosowanie sprężyn z napięciem własnym znacznie poprawia liniowość tej charakterystyki, - należy zapewnić dokładnie taką samą czynną długość sprężyn, - przykładowe parametry: długość sprężyn L = 30mm, a = 5 mm, grubość g = 0,1 mm, kąt wychylenia od = 10 0 do = Łożyskowania specjalne
165 Łożyskowanie na sprężynach skrętnych o kształcie krzyżowym - stosowane w układach o poziomej osi obrotu realizujących ruch obrotowy wahliwy, - pracują jako utwierdzone sztywno na obu końcach w kierunku obrotu a w kierunki wzdłużnym mające swobodę ruchu jednego końca, - wykonane z jednego materiału (większa sztywność na zginanie) lub jako dwie płaskie sprężyny połączone np. lutem (tylko bardzo małe sprężyny, takie połączenie wywołuje duże tarcie wewnętrzne) 5. Łożyskowania specjalne
166 Łożyskowanie na sprężynach płaskich Sprężyste zawieszki skrętne Stosowane do łożyskowania zespołów ruchomych w elektrycznych przyrządach pomiarowych. Zespół ruchomy 7 obraca się a kąt skręcenia zawieszki jest proporcjonalny do wartości momentu działającego na zespół. Obliczanie zawieszki polega na wyznaczeniu charakterystyki: M s k oraz sprawdzeniu naprężeń skręcających i rozciągających. 5. Łożyskowania specjalne
167 Właściwości zawieszek skrętnych - iloraz szerokości do grubości: od 10 do 15, - pożądane właściwości materiału na zawieszki: duża wytrzymałość na rozciąganie, bardzo dobre własności sprężyste i wytrzymałościowe, jak najwyższa granica proporcjonalności i małe opóźnienie sprężyste, mała zmiana właściwości sprężystych w funkcji temperatury, duża odporność na korozję, niewielka rezystancja - na zawieszki stosuje się zwykle: brąz fosforowy, brąz berylowy - BB2, brąz berylowo-niklowy-tytanowy - BB2T, albo stop platyny ze srebrem. 5. Łożyskowania specjalne
168 Właściwości łożysk sprężystych Łożyska sprężyste mają szereg cennych właściwości: wykazują małe opory ruchu wynikające głównie z histerezy sprężystej materiału, nie mają luzów, praktycznie nie zużywają się, nie wymagają smarowania ani zabiegów konserwacyjnych, umożliwiają doprowadzenie prądu do elementu ruchomego, realizują obrót tylko o niewielki kąt odkształcenie elementu sprężynującego wywołuje moment zwrotny, który może być wykorzystany do sprowadzenia łożyskowanego elementu do położenia początkowego, na podstawie kąta wychylenia łożyskowanego elementu jest możliwy pomiar wartości wielkości wywołującej to wychylenie 5. Łożyskowania specjalne
169 Łożyska magnetyczne 1 kulka cynowa, 2 tulejka, 3, 12 płyta, 4, 4a panewka mineralna, 5 balans, 6 wałek balansu, 7 drut stalowy, 8 magnes ruchomy ferrytowy, 9 osłona, 10 magnes nieruchomy ferrytowy, 11 oprawa magnesu, 13 - wkręt Łożyskowanie balansu 5. Łożyskowania specjalne
170 Łożyska magnetyczne Gramofon Adam GS 420 Unitra Fonica 5. Łożyskowania specjalne
171 Łożyska magnetyczne Łożysko kiełkowe Łożyskowanie ramienia gramofonu wspomaganego magnetycznie 1 belka ramienia, 2 tulejka, 3 wałek z czopem stożkowym, 4, 5 płytki magnetyczne prostopadłościenne, 6 nieruchomy pierścień magnetyczny 5. Łożyskowania specjalne
Podstawy Konstrukcji Maszyn
Podstawy Konstrukcji Maszyn Łożyska ślizgowe część I Taka jest maszyna, jakie są jej łożyska Prof.. Vodelpohl 1 Wybór rodzaju łożyska i sposobu łożyskowania powinien uwzględniać: warunki pracy maszyny,
Bardziej szczegółowoOBLICZANIE KÓŁK ZĘBATYCH
OBLICZANIE KÓŁK ZĘBATYCH koło podziałowe linia przyporu P R P N P O koło podziałowe Najsilniejsze zginanie zęba następuje wówczas, gdy siła P N jest przyłożona u wierzchołka zęba. Siłę P N można rozłożyć
Bardziej szczegółowoŁożyska ślizgowe - podstawowe rodzaje
Łożyska ślizgowe - podstawowe rodzaje Łożyska o tarciu suchym (bezsmarowe, samosmarne) Łożyska porowate impregnowane smarem Łożyska samosmarne, bezsmarowe, suche 2 WCZORAJ Obsługa techniczna samochodu
Bardziej szczegółowoPoliamid (Ertalon, Tarnamid)
Poliamid (Ertalon, Tarnamid) POLIAMID WYTŁACZANY PA6-E Pół krystaliczny, niemodyfikowany polimer, który jest bardzo termoplastyczny to poliamid wytłaczany PA6-E (poliamid ekstrudowany PA6). Bardzo łatwo
Bardziej szczegółowoPolitechnika Poznańska Wydział Inżynierii Zarządzania. Wprowadzenie do techniki tarcie ćwiczenia
Politechnika Poznańska Wydział Inżynierii Zarządzania Wprowadzenie do techniki tarcie ćwiczenia Model Charlesa Coulomb a (1785) Charles Coulomb (1736 1806) pierwszy pełny matematyczny opis, (tzw. elastyczne
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE ZACHOWANIA SIĘ MATERIAŁÓW PODCZAS ŚCISKANIA Instrukcja przeznaczona jest dla studentów
Bardziej szczegółowoPrzekładnie ślimakowe / Henryk Grzegorz Sabiniak. Warszawa, cop Spis treści
Przekładnie ślimakowe / Henryk Grzegorz Sabiniak. Warszawa, cop. 2016 Spis treści Przedmowa XI 1. Podział przekładni ślimakowych 1 I. MODELOWANIE I OBLICZANIE ROZKŁADU OBCIĄŻENIA W ZAZĘBIENIACH ŚLIMAKOWYCH
Bardziej szczegółowoProjektowanie elementów maszyn z tworzyw sztucznych
Projektowanie elementów maszyn z tworzyw sztucznych Cz.II Opracował: Wojciech Wieleba Koła zębate - materiały Termoplasty PA, POM, PET PC, PEEK PE-HD, PE-UHMW Kompozyty wypełniane włóknem szklanym na osnowie
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Próba skręcania pręta o przekroju okrągłym Numer ćwiczenia: 4 Laboratorium z
Bardziej szczegółowoMateriały pomocnicze do rysunku wał maszynowy na podstawie L. Kurmaz, O. Kurmaz: PROJEKTOWANIE WĘZŁÓW I CZĘŚCI MASZYN, 2011
Materiały pomocnicze do rysunku wał maszynowy na podstawie L. Kurmaz, O. Kurmaz: PROJEKTOWANIE WĘZŁÓW I CZĘŚCI MASZYN, 2011 1. Pasowania i pola tolerancji 1.1 Łożysk tocznych 1 1.2 Kół zębatych: a) zwykłe:
Bardziej szczegółowoQ = 0,005xDxB. Q - ilość smaru [g] D - średnica zewnętrzna łożyska [mm] B - szerokość łożyska [mm]
4. SMAROWANIE ŁOŻYSK Właściwe smarowanie łożysk ma bezpośredni wpływ na trwałość łożysk. Smar tworzy nośną warstewkę smarową pomiędzy elementem tocznym a pierścieniem łożyska która zapobiega bezpośredniemu
Bardziej szczegółowoKoła stożkowe o zębach skośnych i krzywoliniowych oraz odpowiadające im zastępcze koła walcowe wytrzymałościowo równoważne
Spis treści PRZEDMOWA... 9 1. OGÓLNA CHARAKTERYSTYKA I KLASYFIKACJA PRZEKŁADNI ZĘBATYCH... 11 2. ZASTOSOWANIE I WYMAGANIA STAWIANE PRZEKŁADNIOM ZĘBATYM... 22 3. GEOMETRIA I KINEMATYKA PRZEKŁADNI WALCOWYCH
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU
Bardziej szczegółowoSMAROWANIE PRZEKŁADNI
SMAROWANIE PRZEKŁADNI Dla zmniejszenia strat energii i oporów ruchu, ale również i zmniejszenia intensywności zużycia ściernego powierzchni trących, zabezpieczenia od zatarcia, korozji oraz lepszego odprowadzania
Bardziej szczegółowo3. Wstępny dobór parametrów przekładni stałej
4,55 n1= 3500 obr/min n= 1750 obr/min N= 4,55 kw 0,70 1,00 16 37 1,41 1,4 8 30,7 1,41 1. Obliczenie momentu Moment na kole n1 obliczam z zależności: 9550 9550 Moment na kole n obliczam z zależności: 9550
Bardziej szczegółowoiglidur J Na najwyższych i na najniższych obrotach
Na najwyższych i na najniższych obrotach Asortyment Łożyska ślizgowe z są zaprojektowane tak, aby uzyskać jak najniższe współczynniki tarcia bez smarowania i ograniczenie drgań ciernych. Ze względu na
Bardziej szczegółowo1. Obliczenia wytrzymałościowe elementów maszyn przy obciążeniu zmiennym PRZEDMOWA 11
SPIS TREŚCI 1. Obliczenia wytrzymałościowe elementów maszyn przy obciążeniu zmiennym PRZEDMOWA 11 1. ZARYS DYNAMIKI MASZYN 13 1.1. Charakterystyka ogólna 13 1.2. Drgania mechaniczne 17 1.2.1. Pojęcia podstawowe
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE ZACHOWANIA SIĘ MATERIAŁÓW PODCZAS ŚCISKANIA Instrukcja przeznaczona jest dla studentów
Bardziej szczegółowoWytrzymałość Materiałów
Wytrzymałość Materiałów Rozciąganie/ ściskanie prętów prostych Naprężenia i odkształcenia, statyczna próba rozciągania i ściskania, właściwości mechaniczne, projektowanie elementów obciążonych osiowo.
Bardziej szczegółowoSpis treści. Wstęp Część I STATYKA
Spis treści Wstęp... 15 Część I STATYKA 1. WEKTORY. PODSTAWOWE DZIAŁANIA NA WEKTORACH... 17 1.1. Pojęcie wektora. Rodzaje wektorów... 19 1.2. Rzut wektora na oś. Współrzędne i składowe wektora... 22 1.3.
Bardziej szczegółowoRodzaje obciążeń, odkształceń i naprężeń
Rodzaje obciążeń, odkształceń i naprężeń 1. Podział obciążeń i odkształceń Oddziaływania na konstrukcję, w zależności od sposobu działania sił, mogą być statyczne lun dynamiczne. Obciążenia statyczne występują
Bardziej szczegółowoPytania przygotowujące do egzaminu z Wytrzymałości Materiałów sem. I studia niestacjonarne, rok ak. 2014/15
Pytania przygotowujące do egzaminu z Wytrzymałości Materiałów sem. I studia niestacjonarne, rok ak. 2014/15 1. Warunkiem koniecznym i wystarczającym równowagi układu sił zbieżnych jest, aby a) wszystkie
Bardziej szczegółowoiglidur G Ekonomiczny i wszechstronny
Ekonomiczny i wszechstronny Asortyment Łożyska pokrywją największy zakres różnych wymagań są po prostu wszechstronne. Polecane są w zastosowaniach ze średnimi lub ciężkimi obciążeniami, średnimi prędkościami
Bardziej szczegółowoTemat 2 (2 godziny) : Próba statyczna ściskania metali
Temat 2 (2 godziny) : Próba statyczna ściskania metali 2.1. Wstęp Próba statyczna ściskania jest podstawowym sposobem badania materiałów kruchych takich jak żeliwo czy beton, które mają znacznie lepsze
Bardziej szczegółowoSTATYCZNA PRÓBA SKRĘCANIA
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: Wprowadzenie STATYCZNA PRÓBA SKRĘCANIA Opracowała: mgr inż. Magdalena Bartkowiak-Jowsa Skręcanie pręta występuje w przypadku
Bardziej szczegółowoŁOŻYSKA ŚLIZGOWE PREZENTACJA TYP PMB TYP PMB samosmarujące łożysko z brązu spiekanego nasączonego olejem
ŁOŻYSKA ŚLIZGOWE PREZENTACJA TYP PMB TYP PMB samosmarujące łożysko z brązu spiekanego nasączonego olejem DANE TECHNICZNE TYP PMB CHARAKTERYSTYKA Łożysko do dużych prędkości obrotowych i średnich obciążeń
Bardziej szczegółowoSpis treści. Przedmowa 11
Przykłady obliczeń z podstaw konstrukcji maszyn. [Tom] 2, Łożyska, sprzęgła i hamulce, przekładnie mechaniczne / pod redakcją Eugeniusza Mazanka ; autorzy: Andrzej Dziurski, Ludwik Kania, Andrzej Kasprzycki,
Bardziej szczegółowoZespół Szkół Nr 1 im. Jana Kilińskiego w Pabianicach Przedmiot: Proces projektowania części maszyn
Zespół Szkół Nr im. Jana Kilińskiego w Pabianicach Projektowanie sprzęgieł Obliczanie sprzęgieł polega na wyznaczeniu przenoszonego momentu obrotowego (równego momentowi skręcającemu) i obliczeniu wymiarów.
Bardziej szczegółowoŁożyska walcowe wzdłużne
Łożyska walcowe wzdłużne Rodzaje wykonań... 864 Elementy... 865 Łożyska dwukierunkowe... 866 Ogólne dane techniczne... 867 Wymiary... 867 Tolerancje wymiarowe... 867 Niewspółosiowość... 868 Koszyki...
Bardziej szczegółowoŁożyska kulkowe wzdłużne
Łożyska kulkowe wzdłużne Łożyska kulkowe wzdłużne jednokierunkowe... 838 Łożyska kulkowe wzdłużne dwukierunkowe... 839 Ogólne dane techniczne... 840 Wymiary... 840 Tolerancje wymiarowe... 840 Niewspółosiowość...
Bardziej szczegółowoiglidur M250 Solidny i wytrzymały
Solidny i wytrzymały Asortyment Samosmarujące łożyska ślizgowe wykonane z są definiowane przez ich odporność na uderzenia, tłumienie drgań i odporność na zużycie. Są doskonałe w zastosowaniach, gdzie konieczne
Bardziej szczegółowoĆw. 4. BADANIE I OCENA WPŁYWU ODDZIAŁYWANIA WYBRANYCH CZYNNIKÓW NA ROZKŁAD CIŚNIEŃ W ŁOśYSKU HYDRODYNAMICZNYMM
Ćw. 4 BADANIE I OCENA WPŁYWU ODDZIAŁYWANIA WYBRANYCH CZYNNIKÓW NA ROZKŁAD CIŚNIEŃ W ŁOśYSKU HYDRODYNAMICZNYMM WYBRANA METODA BADAŃ. Badania hydrodynamicznego łoŝyska ślizgowego, realizowane na stanowisku
Bardziej szczegółowoI. Wstępne obliczenia
I. Wstępne obliczenia Dla złącza gwintowego narażonego na rozciąganie ze skręcaniem: 0,65 0,85 Przyjmuję 0,70 4 0,7 0,7 0,7 A- pole powierzchni przekroju poprzecznego rdzenia śruby 1,9 2,9 Q=6,3kN 13,546
Bardziej szczegółowoSTATYCZNA PRÓBA ROZCIĄGANIA
STATYCZNA PRÓBA ROZCIĄGANIA Próba statyczna rozciągania jest jedną z podstawowych prób stosowanych do określenia jakości materiałów konstrukcyjnych wg kryterium naprężeniowego w warunkach obciążeń statycznych.
Bardziej szczegółowoŁożyska - zasady doboru
Łożyska - zasady doboru Dane wejściowe: Siła, średnica wału, prędkość obrotowa Warunki pracy: środowisko (zanieczyszczenia, wilgoć), drgania Dodatkowe wymagania: charakter obciążenia, wymagana trwałość,
Bardziej szczegółowoSTATYCZNA PRÓBA ROZCIĄGANIA
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: STATYCZNA PRÓBA ROZCIĄGANIA oprac. dr inż. Jarosław Filipiak Cel ćwiczenia 1. Zapoznanie się ze sposobem przeprowadzania statycznej
Bardziej szczegółowoPodstawy Konstrukcji Maszyn
Podstawy Konstrukcji Maszyn Część 2 hydrodynamiczne łożyska ślizgowe 1.Hydrodynamiczne łożyska ślizgowe podział Podział łożysk ze względu na sposób zasilania medium smarnym: zasilanie olejem pod ciśnieniem
Bardziej szczegółowoK0709 Sprzęgła szybkozłączne
Przeguby 907 K0709 Sprzęgła szybkozłączne z wyrównaniem przesunięcia promieniowego Gwint zewnętrzny X maks Gwint wewnętrzny Materiał, wersja: Część sprzęgająca i czop ze stali ulepszonej cieplnie i fosforanowanej
Bardziej szczegółowo1. BADANIE SPIEKÓW 1.1. Oznaczanie gęstości i porowatości spieków
1. BADANIE SPIEKÓW 1.1. Oznaczanie gęstości i porowatości spieków Gęstością teoretyczną spieku jest stosunek jego masy do jego objętości rzeczywistej, to jest objętości całkowitej pomniejszonej o objętość
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Zwykła statyczna próba ściskania metali Numer ćwiczenia: 3 Laboratorium z przedmiotu:
Bardziej szczegółowo1. Zasady konstruowania elementów maszyn
3 Przedmowa... 10 O Autorów... 11 1. Zasady konstruowania elementów maszyn 1.1 Ogólne zasady projektowania.... 14 Pytania i polecenia... 15 1.2 Klasyfikacja i normalizacja elementów maszyn... 16 1.2.1.
Bardziej szczegółowoWytrzymałość Konstrukcji I - MEiL część II egzaminu. 1. Omówić wykresy rozciągania typowych materiałów. Podać charakterystyczne punkty wykresów.
Wytrzymałość Konstrukcji I - MEiL część II egzaminu 1. Omówić wykresy rozciągania typowych materiałów. Podać charakterystyczne punkty wykresów. 2. Omówić pojęcia sił wewnętrznych i zewnętrznych konstrukcji.
Bardziej szczegółowoiglidur X Technologie zaawansowane
Technologie zaawansowane Asortyment Materiał najlepiej charakteryzuje kombinacja wysokiej odporności temperaturowej z wytrzymałością na ściskanie, jak również wysoka odporność chemiczna. jest przeznaczony
Bardziej szczegółowoTarcie poślizgowe
3.3.1. Tarcie poślizgowe Przy omawianiu więzów w p. 3.2.1 reakcję wynikającą z oddziaływania ciała na ciało B (rys. 3.4) rozłożyliśmy na składową normalną i składową styczną T, którą nazwaliśmy siłą tarcia.
Bardziej szczegółowoPytania przygotowujące do egzaminu z Wytrzymałości Materiałów sem. I studia niestacjonarne, rok ak. 2015/16
Pytania przygotowujące do egzaminu z Wytrzymałości Materiałów sem. I studia niestacjonarne, rok ak. 2015/16 1. Warunkiem koniecznym i wystarczającym równowagi układu sił zbieżnych jest, aby a) wszystkie
Bardziej szczegółowoPodstawowe przypadki (stany) obciążenia elementów : 1. Rozciąganie lub ściskanie 2. Zginanie 3. Skręcanie 4. Ścinanie
Podstawowe przypadki (stany) obciążenia elementów : 1. Rozciąganie lub ściskanie 2. Zginanie 3. Skręcanie 4. Ścinanie Rozciąganie lub ściskanie Zginanie Skręcanie Ścinanie 1. Pręt rozciągany lub ściskany
Bardziej szczegółowoPRZYKŁADY CHARAKTERYSTYK ŁOŻYSK
ROZDZIAŁ 9 PRZYKŁADY CHARAKTERYSTYK ŁOŻYSK ŁOŻYSKO LABORATORYJNE ŁOŻYSKO TURBINOWE Przedstawimy w niniejszym rozdziale przykładowe wyniki obliczeń charakterystyk statycznych i dynamicznych łożysk pracujących
Bardziej szczegółowoTemat 1 (2 godziny): Próba statyczna rozciągania metali
Temat 1 (2 godziny): Próba statyczna rozciągania metali 1.1. Wstęp Próba statyczna rozciągania jest podstawowym rodzajem badania metali, mających zastosowanie w technice i pozwala na określenie własności
Bardziej szczegółowoAnaliza wpływu tarcia na reakcje w parach kinematycznych i sprawność i mechanizmów.
Automatyka i Robotyka. Podstawy modelowania i syntezy mechanizmów arcie w parach kinematycznych mechanizmów 1 ARCIE W PARACH KINEMAYCZNYCH MECHANIZMÓW Analiza wpływu tarcia na reakcje w parach kinematycznych
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Zwykła próba rozciągania stali Numer ćwiczenia: 1 Laboratorium z przedmiotu:
Bardziej szczegółowoLABORATORIUM PKM. Katedra Konstrukcji i Eksploatacji Maszyn. Badanie statycznego i kinetycznego współczynnika tarcia dla wybranych skojarzeń ciernych
LABORATORIUM PKM Badanie statycznego i kinetycznego współczynnika tarcia dla wybranych skojarzeń ciernych Katedra Konstrukcji i Eksploatacji Maszyn Katedra Konstrukcji i Eksploatacji Maszyn Opracowanie
Bardziej szczegółowoKompensatory stalowe. Produkcja. Strona 1 z 76
Strona 1 z 76 Kompensatory stalowe Jeśli potencjalne odkształcenia termiczne lub mechaniczne nie mogą być zaabsorbowane przez system rurociągów, istnieje konieczność stosowania kompensatorów. Nie przestrzeganie
Bardziej szczegółowo10 zwojów 20 zwojów Wał M 1 M 2 M 1 M 2 t b A B D i Nmm Nmm Nr kat. D i Nmm Nmm Nr kat.
SPRĘŻYNY NAPĘDOWE SF-DVF Stal nierdzewna B Wszystkie wymiary podano w mm t = Grubość materiału b = Szerokość taśmy M 1 = Moment przy wstępnym naprężaniu o 1,5 i 2,5 zwojów dla odpowiednio 10 i 20 zwojów
Bardziej szczegółowoWytrzymałość Materiałów
Wytrzymałość Materiałów Skręcanie prętów o przekrojach kołowych Siły przekrojowe, deformacja, naprężenia, warunki bezpieczeństwa i sztywności, sprężyny śrubowe. Wydział Inżynierii Mechanicznej i Robotyki
Bardziej szczegółowoiglidur W300 Długodystansowy
Długodystansowy Asortyment Materiał charakteryzuje duża odporność na zużycie, nawet w niesprzyjających warunkach i z chropowatymi wałami. Ze wszystkich materiałów iglidur, ten jest najbardziej odporny
Bardziej szczegółowoZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 13, Data wydania: 22 kwietnia 2015 r. Nazwa i adres INSTYTUT
Bardziej szczegółowoMateriały Reaktorowe. Właściwości mechaniczne
Materiały Reaktorowe Właściwości mechaniczne Naprężenie i odkształcenie F A 0 l i l 0 l 0 l l 0 a. naprężenie rozciągające b. naprężenie ściskające c. naprężenie ścinające d. Naprężenie torsyjne Naprężenie
Bardziej szczegółowoK0709 Sprzęgła szybkozłączne
Przeguby 1067 K0709 Sprzęgła szybkozłączne z wyrównaniem przesunięcia promieniowego Gwint zewnętrzny D1 SW SW1 Przykład zastosowania: X maks D D 3 4 Gwint wewnętrzny SW 3 4 2 SW1 D D Część sprzęgająca
Bardziej szczegółowoLABORATORIUM PKM. Katedra Konstrukcji i Eksploatacji Maszyn. Badanie statycznego i kinetycznego współczynnika tarcia dla wybranych skojarzeń ciernych
LABORATORIUM PKM Badanie statycznego i kinetycznego współczynnika tarcia dla wybranych skojarzeń ciernych Katedra Konstrukcji i Eksploatacji Maszyn Katedra Konstrukcji i Eksploatacji Maszyn Opracowanie
Bardziej szczegółowoHamulce elektromagnetyczne. EMA ELFA Fabryka Aparatury Elektrycznej Sp. z o.o. w Ostrzeszowie
Hamulce elektromagnetyczne EMA ELFA Fabryka Aparatury Elektrycznej Sp. z o.o. w Ostrzeszowie Elektromagnetyczne hamulce i sprzęgła proszkowe Sposób oznaczania zamówienia P Wielkość mechaniczna Odmiana
Bardziej szczegółowoFizyczne właściwości materiałów rolniczych
Fizyczne właściwości materiałów rolniczych Właściwości mechaniczne TRiL 1 rok Stefan Cenkowski (UoM Canada) Marek Markowski Katedra Inżynierii Systemów WNT UWM Podstawowe koncepcje reologii Reologia nauka
Bardziej szczegółowoWęglikowe pilniki obrotowe. Asortyment rozszerzony 2016
Węglikowe pilniki obrotowe Asortyment rozszerzony 2016 1 WĘGLIKOWE PILNIKI OBROTOWE Asortyment rozszerzony 2016 WSTĘP Pilniki obrotowe Dormer to wysokiej jakości, uniwersalne narzędzia o różnej budowie
Bardziej szczegółowoLABORATORIUM PKM. Katedra Konstrukcji i Eksploatacji Maszyn. Badanie statycznego i kinetycznego współczynnika tarcia dla wybranych skojarzeń ciernych
LABORATORIUM PKM Badanie statycznego i kinetycznego współczynnika tarcia dla wybranych skojarzeń ciernych Katedra Konstrukcji i Eksploatacji Maszyn Katedra Konstrukcji i Eksploatacji Maszyn BUDOWA STANOWISKA
Bardziej szczegółowoAlgorytm obliczania poprzecznych łożysk ślizgowych pracujących w warunkach smarowania hydrodynamicznego- pomoc dydaktyczna
Algorytm obliczania poprzecznych łożysk ślizgowych pracujących w warunkach smarowania hydrodynamicznego- pomoc dydaktyczna Przygotował: mgr inż. Wojciech Horak Pod kierownictwem: prof. dr. hab. inż. Józefa
Bardziej szczegółowoPodstawy Konstrukcji Maszyn
0-05-7 Podstawy Konstrukcji Maszyn Część Wykład nr.3. Przesunięcie zarysu przypomnienie znanych zagadnień (wykład nr. ) Zabieg przesunięcia zarysu polega na przybliżeniu lub oddaleniu narzędzia od osi
Bardziej szczegółowoKomputerowe projektowanie konstrukcji mechanicznych
Komputerowe projektowanie konstrukcji mechanicznych 2018/2019 dr inż. Michał Dolata www.mdolata.zut.edu.pl Łożyska 2 Wykład przygotowany został na podstawie materiałów ze strony internetowej firmy SKF
Bardziej szczegółowoŁożyska toczne główne rodzaje, charakterystyczne cechy
Łożyska toczne główne rodzaje, charakterystyczne cechy Łożysko - co to jest? 2 ożyska - klasyfikacja 3 Łożyska ślizgowe - podstawowe rodzaje 4 asada działania Łożyska hydrodynamiczne Sposób realizacji
Bardziej szczegółowoPOLITECHNIKA GDAŃSKA WYDZIAŁ MECHANICZNY KATEDRA KONSTRUKCJI I EKSPLOATACJI MASZYN
POLITECHNIKA GDAŃSKA WYDZIAŁ MECHANICZNY KATEDRA KONSTRUKCJI I EKSPLOATACJI MASZYN KOREKCJA ZAZĘBIENIA ĆWICZENIE LABORATORYJNE NR 5 Z PODSTAW KONSTRUKCJI MASZYN OPRACOWAŁ: dr inż. Jan KŁOPOCKI Gdańsk 2000
Bardziej szczegółowoSPRZĘGŁA MIMOŚRODOWE INKOMA TYP KWK Inkocross
- 2 - Spis treści 1.1 Sprzęgło mimośrodowe INKOMA Inkocross typ KWK - Informacje ogólne... - 3-1.2 Sprzęgło mimośrodowe INKOMA Inkocross typ KWK - Informacje techniczne... - 4-1.3 Sprzęgło mimośrodowe
Bardziej szczegółowoProjekt wału pośredniego reduktora
Projekt wału pośredniego reduktora Schemat kinematyczny Silnik elektryczny Maszyna robocza P Grudziński v10d MT1 1 z 4 n 3 wyjście z 1 wejście C y n 1 C 1 O z 3 n M koło czynne O 1 z z 1 koło bierne P
Bardziej szczegółowoPrzyczyny uszkodzeń łożysk ślizgowych
Przyczyny uszkodzeń łożysk ślizgowych Autor: Piort Gębiś 18.03.2007. Zmieniony 18.03.2007. Polskie Towarzystwo Inżynierów Motoryzacji SIMP Uszkodzenia - Przyczyny Wszystkie łożyska i tulejki ślizgowe pracują
Bardziej szczegółowoPL B1. POLITECHNIKA RZESZOWSKA IM. IGNACEGO ŁUKASIEWICZA, Rzeszów, PL BUP 21/15
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 227819 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: 407801 (22) Data zgłoszenia: 04.04.2014 (51) Int.Cl. F16H 1/16 (2006.01)
Bardziej szczegółowoPolitechnika Poznańska Instytut Technologii Mechanicznej. Laboratorium MASZYN I URZĄDZEŃ TECHNOLOGICZNYCH. Nr 2
Politechnika Poznańska Instytut Technologii Mechanicznej Laboratorium MASZYN I URZĄDZEŃ TECHNOLOGICZNYCH Nr 2 POMIAR I KASOWANIE LUZU W STOLE OBROTOWYM NC Poznań 2008 1. CEL ĆWICZENIA Celem ćwiczenia jest
Bardziej szczegółowoTechnika pomiarowa 3 / 40. Graniczny sprawdzian trzpieniowy H7
Graniczny sprawdzian trzpieniowy H7 ze stroną przechodnią i nieprzechodnią ze stali przeznaczonej na sprawdziany do kontroli otworów pod kątem dokładności wymiarowej wykonanie zgodne z DIN 7162/7164 wymiary
Bardziej szczegółowoCZĘŚĆ VII. PROGRAM PRODUKCYJNY CX
CZĘŚĆ VII. PROGRAM PRODUKCYJNY CX 358 5. Łożyska walcowe poprzeczne TABELE: 5. ŁOŻYSKA WALCOWE POPRZECZNE 5.1. walcowe jednorzędowe typy NU, NUB, NUC 5.. walcowe jednorzędowe typy NJ, NJP 5.3. walcowe
Bardziej szczegółowoŚcinanie i skręcanie. dr hab. inż. Tadeusz Chyży
Ścinanie i skręcanie dr hab. inż. Tadeusz Chyży 1 Ścinanie proste Ścinanie czyste Ścinanie techniczne 2 Ścinanie Czyste ścinanie ma miejsce wtedy, gdy na czterech ścianach prostopadłościennej kostki występują
Bardziej szczegółowoDobór materiałów konstrukcyjnych cz. 9
Dobór materiałów konstrukcyjnych cz. 9 dr inż. Hanna Smoleńska Katedra Inżynierii Materiałowej i Spajania Wydział Mechaniczny, Politechnika Gdańska Materiały edukacyjne Materiały na uszczelki Ashby M.F.:
Bardziej szczegółowoWYMAGANIA EDUKACYJNE Z PRZEDMIOTU: KONSTRUKCJE BUDOWLANE klasa III Podstawa opracowania: PROGRAM NAUCZANIA DLA ZAWODU TECHNIK BUDOWNICTWA 311204
WYMAGANIA EDUKACYJNE Z PRZEDMIOTU: KONSTRUKCJE BUDOWLANE klasa III Podstawa opracowania: PROGRAM NAUCZANIA DLA ZAWODU TECHNIK BUDOWNICTWA 311204 1 DZIAŁ PROGRAMOWY V. PODSTAWY STATYKI I WYTRZYMAŁOŚCI MATERIAŁÓW
Bardziej szczegółowoężyste) Połą łączenia podatne (spręż Charakterystyka elementów podatnych Charakterystyka sprężyn Klasyfikacja sprężyn Elementy gumowe
Połą łączenia podatne (spręż ężyste) Charakterystyka elementów podatnych Charakterystyka sprężyn Klasyfikacja sprężyn Elementy gumowe Połączenia podatne części maszynowych dokonuje się za pomocą łączników
Bardziej szczegółowo10.9 1. POŁĄCZENIA ŚRUBOWE 1.1 ASORTYMENT I WŁAŚCIWOŚCI ŁĄCZNIKÓW. Konstrukcje Metalowe Laboratorium
1. POŁĄCZENIA ŚRUBOWE 1.1 ASORTYMENT I WŁAŚCIWOŚCI ŁĄCZNIKÓW Średnice śrub: M10, M12, M16, M20, M24, M27, M30 Klasy właściwości mechanicznych śrub: 3.6, 4.6, 4.8, 5.6, 5.8, 6.6, 8.8, 10.9, 12.9 10.9 śruby
Bardziej szczegółowoPodstawowe pojęcia wytrzymałości materiałów. Statyczna próba rozciągania metali. Warunek nośności i użytkowania. Założenia
Wytrzymałość materiałów dział mechaniki obejmujący badania teoretyczne i doświadczalne procesów odkształceń i niszczenia ciał pod wpływem różnego rodzaju oddziaływań (obciążeń) Podstawowe pojęcia wytrzymałości
Bardziej szczegółowoOlga Kopacz, Adam Łodygowski, Krzysztof Tymber, Michał Płotkowiak, Wojciech Pawłowski Poznań 2002/2003 MECHANIKA BUDOWLI 1
Olga Kopacz, Adam Łodygowski, Krzysztof Tymber, ichał Płotkowiak, Wojciech Pawłowski Poznań 00/003 ECHANIKA UDOWLI WSTĘP. echanika budowli stanowi dział mechaniki technicznej, zajmujący się statyką, statecznością
Bardziej szczegółowoSMARY ŁOśYSKOWE FIRMY KLÜBER LUBRICATION
SMARY ŁOśYSKOWE FIRMY KLÜBER LUBRICATION Opracowano na podstawie materiałów katalogowych Klüber Lubrication München KLÜBER LUBRICATION MICROLUBE GB 0 Krótki opis: Smar specjalny do wysoko obciążonych powierzchni
Bardziej szczegółowo700 [kg/m 3 ] * 0,012 [m] = 8,4. Suma (g): 0,138 Ze względu na ciężar wykończenia obciążenie stałe powiększono o 1%:
Producent: Ryterna modul Typ: Moduł kontenerowy PB1 (długość: 6058 mm, szerokość: 2438 mm, wysokość: 2800 mm) Autor opracowania: inż. Radosław Noga (na podstawie opracowań producenta) 1. Stan graniczny
Bardziej szczegółowoDla nowoczesnych zespołów napędowych TOOLFLEX. Sprzęgło mieszkowe TOOLFLEX RADEX-NC ROTEX GS
przęgło mieszkowe ROTEX G TOOLFLEX RADEX-NC 119 przęgło mieszkowe przęgło sprawdziło się już wielokrotnie (sprzęgło mieszkowe). Najbardziej istotnymi cechami są: dobra kompensacja odchyłek (osiowej, promieniowej
Bardziej szczegółowoDo najbardziej rozpowszechnionych metod dynamicznych należą:
Twardość metali 6.1. Wstęp Twardość jest jedną z cech mechanicznych materiału równie ważną z konstrukcyjnego i technologicznego punktu widzenia, jak wytrzymałość na rozciąganie, wydłużenie, przewężenie,
Bardziej szczegółowoPodstawy Konstrukcji Maszyn. Wykład nr. 13 Przekładnie zębate
Podstawy Konstrukcji Maszyn Wykład nr. 13 Przekładnie zębate 1. Podział PZ ze względu na kształt bryły na której wykonano zęby A. walcowe B. stożkowe i inne 2. Podział PZ ze względu na kształt linii zębów
Bardziej szczegółowo15. Przedmiot: WYTRZYMAŁOŚĆ MATERIAŁÓW Kierunek: Mechatronika Specjalność: Elektroautomatyka okrętowa Rozkład zajęć w czasie studiów Liczba godzin
15. Przedmiot: WYTRZYMAŁOŚĆ MATERIAŁÓW Kierunek: Mechatronika Specjalność: Elektroautomatyka okrętowa Rozkład zajęć w czasie studiów Liczba godzin Liczba godzin Liczba tygodni w tygodniu w semestrze w
Bardziej szczegółowoWymiary tolerowane i pasowania. Opracował: mgr inż. Józef Wakuła
Wymiary tolerowane i pasowania Opracował: mgr inż. Józef Wakuła Pojęcia podstawowe Wykonanie przedmiotu zgodnie z podanymi na rysunku wymiarami, z uwagi na ograniczone dokładności wykonawcze oraz pomiarowe
Bardziej szczegółowoKONSTRUKCJE METALOWE - LABORATORIUM. Łączniki mechaniczne
KONSTRUKCJE METALOWE - LABORATORIUM Łączniki mechaniczne Asortyment śrub trzpień łeb Śruby z łbem sześciokątnym Śruby z gwintem na całej długości, z łbem sześciokątnym Śruby nie mniejsze niż M12 Gwinty
Bardziej szczegółowo2. Pręt skręcany o przekroju kołowym
2. Pręt skręcany o przekroju kołowym Przebieg wykładu : 1. Sformułowanie zagadnienia 2. Warunki równowagi kąt skręcenia 3. Warunek geometryczny kąt odkształcenia postaciowego 4. Związek fizyczny Prawo
Bardziej szczegółowoPomiar twardości ciał stałych
Pomiar twardości ciał stałych Twardość jest istotną cechą materiału z konstrukcyjnego i technologicznego punktu widzenia. Twardość, to właściwość ciał stałych polegająca na stawianiu oporu odkształceniom
Bardziej szczegółowo(12) OPIS PATENTOWY (19)PL (11) (13) B1
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19)PL (11)160312 (13) B1 (21) Numer zgłoszenia: 280556 (51) IntCl5: Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: 04.07.1989 F16H 57/12 (54)
Bardziej szczegółowoFABRYKA MASZYN BUDOWLANYCH "BUMAR" Sp. z o.o. Fabryka Maszyn Budowlanych ODLEWY ALUMINIOWE
Fabryka Maszyn Budowlanych BUMAR Sp. z o.o. ul. Fabryczna 6 73-200 CHOSZCZNO ODLEWY ALUMINIOWE 1.PIASKOWE DO 100 KG 2.KOKILOWE DO 30 KG 3.CISNIENIOWE DO 3 KG 1. Zapewniamy atesty i sprawdzenie odlewów
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Nr ćwiczenia : 7
Przedmiot : OBRÓBKA SKRAWANIEM I NARZĘDZIA Temat: Szlifowanie cz. II. KATEDRA TECHNIK WYTWARZANIA I AUTOMATYZACJI INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Nr ćwiczenia : 7 Kierunek: Mechanika i Budowa Maszyn
Bardziej szczegółowoLiczba godzin Liczba tygodni w tygodniu w semestrze
15. Przedmiot: WYTRZYMAŁOŚĆ MATERIAŁÓW Kierunek: Mechatronika Specjalność: mechatronika systemów energetycznych Rozkład zajęć w czasie studiów Liczba godzin Liczba godzin Liczba tygodni w tygodniu w semestrze
Bardziej szczegółowoPRZEZNACZENIE I OPIS PROGRAMU
PROGRAM ZESP1 (12.91) Autor programu: Zbigniew Marek Michniowski Program do analizy wytrzymałościowej belek stalowych współpracujących z płytą żelbetową. PRZEZNACZENIE I OPIS PROGRAMU Program służy do
Bardziej szczegółowoWewnętrzny stan bryły
Stany graniczne Wewnętrzny stan bryły Bryła (konstrukcja) jest w równowadze, jeżeli oddziaływania zewnętrzne i reakcje się równoważą. P α q P P Jednak drugim warunkiem równowagi jest przeniesienie przez
Bardziej szczegółowoMechanika i wytrzymałość materiałów instrukcja do ćwiczenia laboratoryjnego
Mechanika i wytrzymałość materiałów instrukcja do ćwiczenia laboratoryjnego Cel ćwiczenia STATYCZNA PRÓBA ŚCISKANIA autor: dr inż. Marta Kozuń, dr inż. Ludomir Jankowski 1. Zapoznanie się ze sposobem przeprowadzania
Bardziej szczegółowoDostarczamy elementy złączne nieprzerwanie od 1997 roku. Nasza oferta. skierowana jest zarówno do rynku hurtowego, zakładów produkcyjnych jak
Katalog ofertowy 2014 / 2015 REMISS Dostarczamy elementy złączne nieprzerwanie od 1997 roku. Nasza oferta skierowana jest zarówno do rynku hurtowego, zakładów produkcyjnych jak i do odbiorców detalicznych.
Bardziej szczegółowo
