Łożyska toczne główne rodzaje, charakterystyczne cechy

Wielkość: px
Rozpocząć pokaz od strony:

Download "Łożyska toczne główne rodzaje, charakterystyczne cechy"

Transkrypt

1 Łożyska toczne główne rodzaje, charakterystyczne cechy

2 Łożysko - co to jest? 2

3 ożyska - klasyfikacja 3

4 Łożyska ślizgowe - podstawowe rodzaje 4

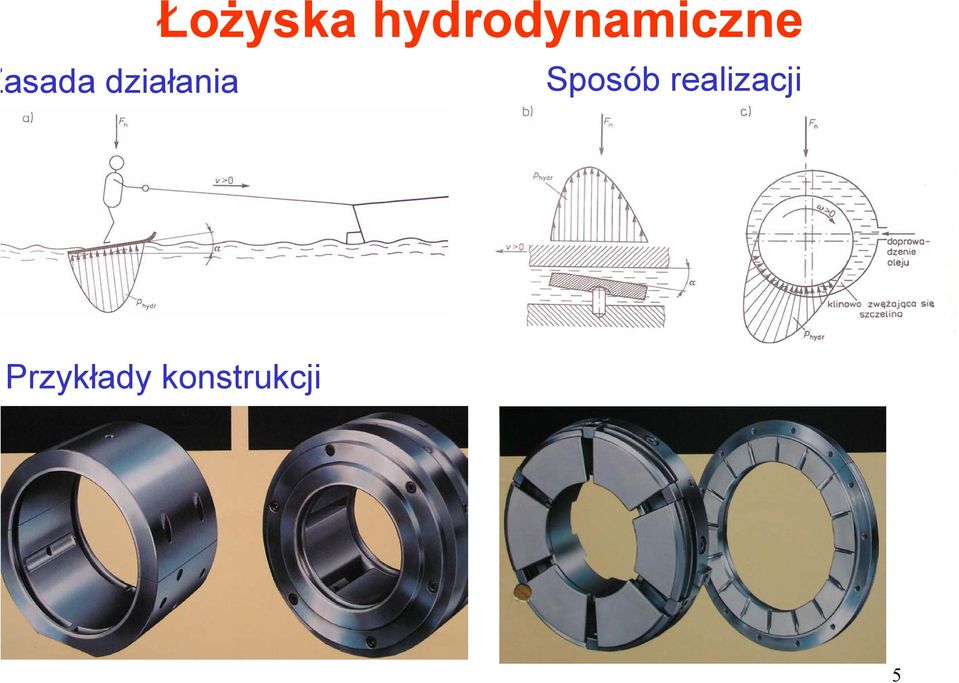

5 asada działania Łożyska hydrodynamiczne Sposób realizacji Przykłady konstrukcji 5

6 Łożyska - zasady doboru 6

7 Łożyska - zasady doboru c. d. Typowy zakres obciążeń różnych rodzajów łożysk Łożyska o tarciu suchym Łożyska o tarciu płynn Łożyska toczne Łożyska porowate impregnowane olejem lub smarem 7

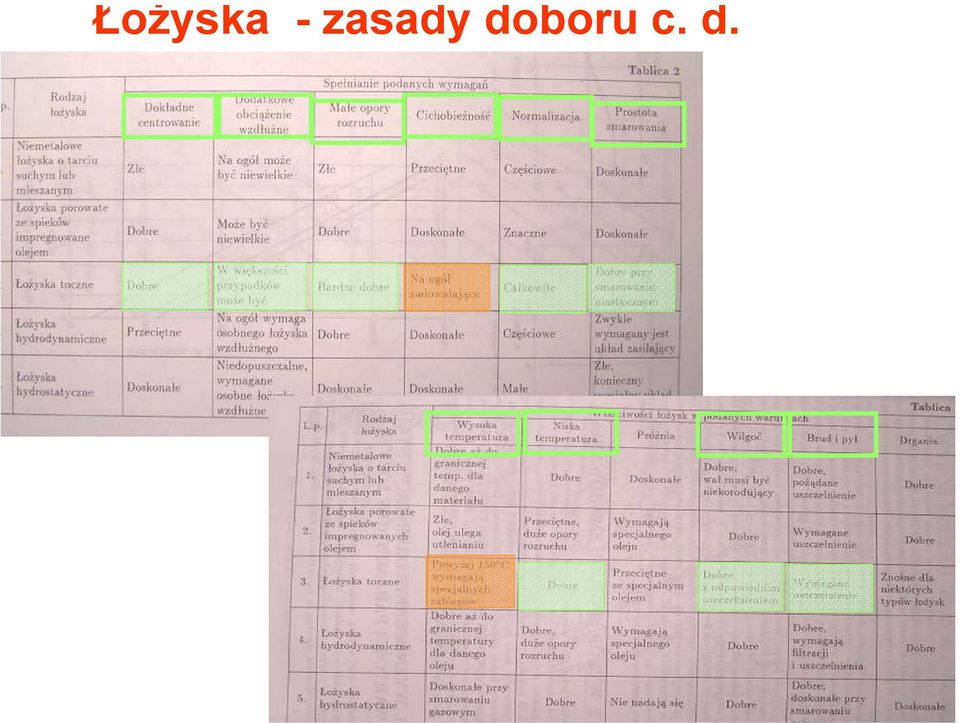

8 Łożyska - zasady doboru c. d. 8

9 Elementy toczne Łożyska toczne Bieżnia zewnętrzna Koszyk Bieżnia wewnętrzna 9

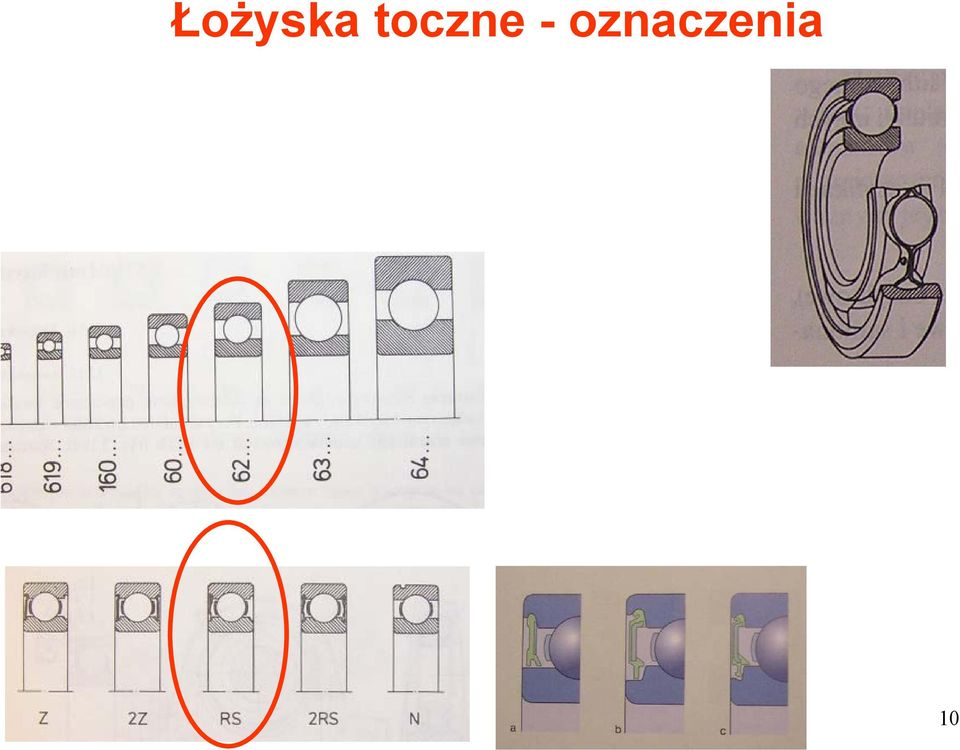

10 Łożyska toczne - oznaczenia 10

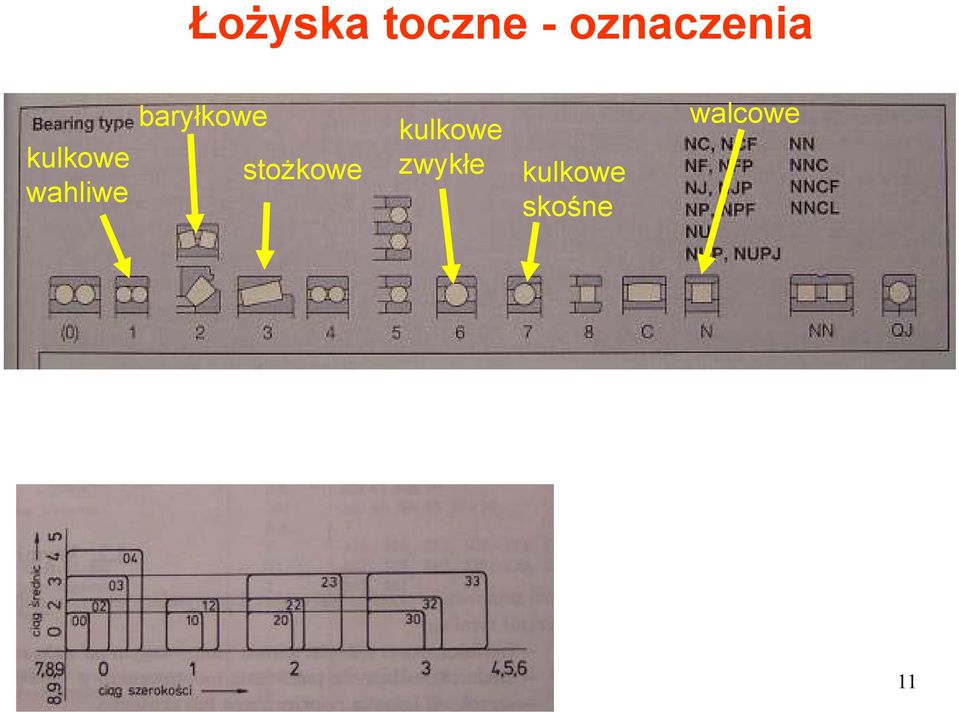

11 Łożyska toczne - oznaczenia kulkowe wahliwe baryłkowe stożkowe kulkowe zwykłe kulkowe skośne walcowe 11

12 Krok 0: Łożyska toczne - dobór 12

13 rok1: Łożyska toczne - dobór 13

14 Główne typy łożysk tocznych 14

15 Główne typy łożysk tocznych 15

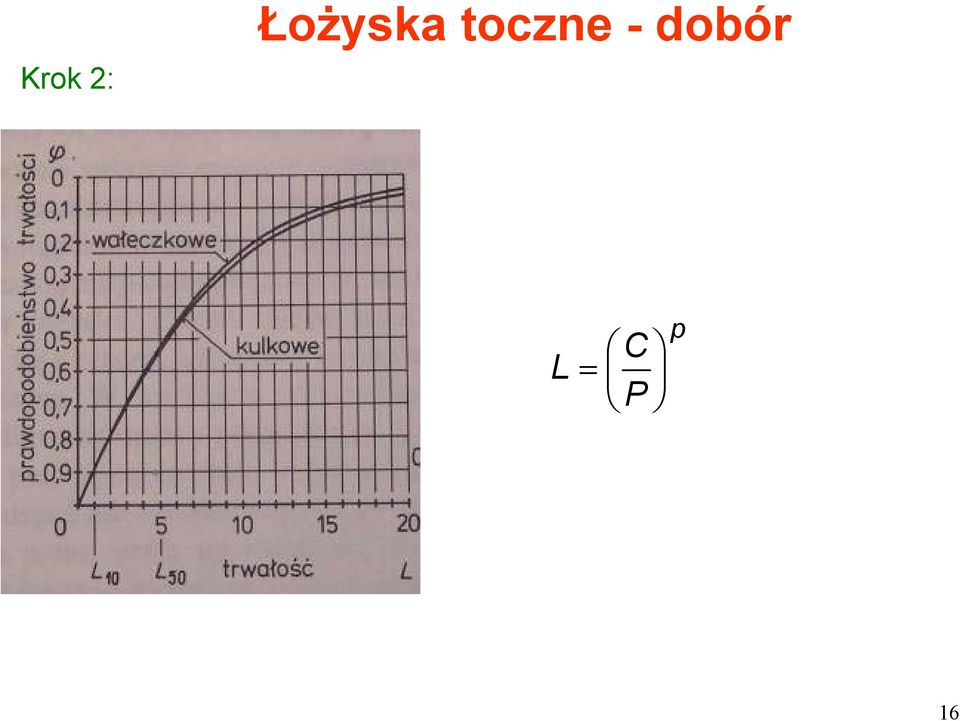

16 Krok 2: Łożyska toczne - dobór L C = P p 16

17 Łożyska toczne - dobór 17

18 Łożyska toczne - dobór 18

19 Łożyska toczne - dobór 19

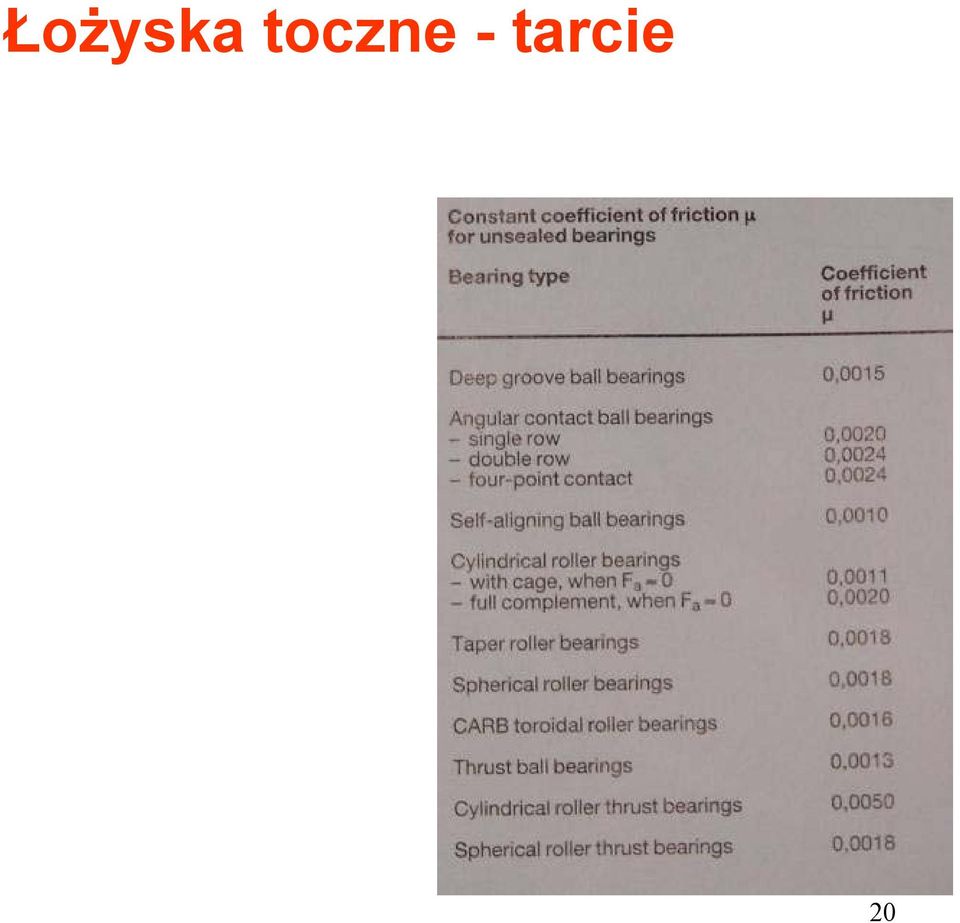

20 Łożyska toczne - tarcie 20

21 Prędkości graniczne 21

22 Łożyska toczne - dobór Dla łożysk o małych prędkościach obrotowych n<10 obr/min s 0 =C 0 /P 0 Obciążenie zastępcze - P 0 =X 0 F r +Y 0 F a (ale nie mniej niż F r ) Dla przykładu dla łożysk kulkowych zwykłych X 0 =0.6 a Y 0 =0.5 Inne - patrz katalogi 22

23 Łożyska skośne Stożkowe Kulkowe skośne olność przenoszenia ły wzdłużnej zależy od ta działania łożyska 23

24 Łożyska skośne ymagane obciążenie jedynczego łożyska a = 1,25 tg α F = e F r r a Jeżeli siła osiowa nie jest wystarczająca należy zapewnić napięcie wstępne o wymaganej wartości 24

25 Układy łożysk skośnych- napięcie wstępne Łożyska skośne stosujemy parami!!!! P r P w 25

26 Układy łożysk skośnych uproszczone zapewnianie właściwych obciążeń 26

27 Zabudowa łożysk - pasowania 27

28 Zabudowa łożysk - pasowania Stosowane pasowania Zasada pasowania: Wyższe obciążenie większy wcisk 28

29 Pasowania łożysk przypadki obciążenia 29

30 Pasowania łożysk przypadki obciążenia 30

31 Łożyska toczne, a łożyska hydrodynamiczne - porównanie 31

32 Montaż łożysk ontaż na gorąco możliwy, e temperatura łożyska nie oże przekroczyć 125 C, a żysk ze smarowaniem i ewnętrznym zczelnieniem 80 C Montaż z wykorzystaniem oleju pod ciśnieniem 32

33 Smarowanie i uszczelnienie łożysk Środki smarowe: smar plastyczny lub olej. CEL SMAROWANIA??? lej wówczas gdy: wysoka temperatura, duże prędkości, ostępność (smaruje sąsiednie elementy) alety smaru łatwiej utrzymuje się w węźle ożyskowym, przyczynia się do ochrony łożyska przed anieczyszczeniami lub wodą Uszczelnienia wewnętrzne (integralnie związane z łożyskiem) W przypadku firmy SKF dostępne dla: Łożysk kulkowych zwykłych Łożysk kulkowych skośnych Łożysk kulkowych wahliwych Łożysk walcowych i igiełkowych Łożysk baryłkowych 33

34 Smarowanie i uszczelnienie łożysk Uszczelnienia spoczynkowe nieruchome elementy szczelnienia ruchowe: stykowe lub bezstykowe Uszczelnienia stykowe pierścienie uszczelniające wargowe simmeringi Powierzchnia współpracująca? Twarda i gładka (sprawdzić wymagania producenta uszczelnień, również zabudowa wg wymagań) Np. wg SKF 55 HRC na głębokość 0,3 mm, chropowatość R a = 0,2 do 0,8 µm 34

35 Smarowanie i uszczelnienie łożysk Uszczelnienia stykowe Pierścienie typu V montowane na wale Najprostsze uszczelnienia bezstykowe 35

36 Smarowanie i uszczelnienie łożysk Uszczelnienia bezstykowe - labiryntowe szczelnienia labiryntowe z otowych elementów Przy smarowaniu olejem - odrzutniki 36

37 Układy łożysk Łożysko ustalające Łożysko swobodne 37

38 Łożysko ustalające Układy łożysk Łożysko swobodne 38

39 Układy łożysk Czasami układy bez łożyska ustalającego... lub z (niewielkim) napięciem wstępnym 39

40 Układy łożysk skośnych napięte wstępnie Układ X Układ X napięcie wstępne wywierane jest na pierścienie zewnętrzne łożysk 40

41 Układy łożysk skośnych napięte wstępnie Układ O Układ O napięcie wstępne wywierane jest na pierścienie wewnętrzne łożysk 41

42 Osadzanie łożysk Każde łożysko musi być ustalone (zabezpieczone przed przesuwaniem) w stosunku do tego elementu, w którym jest ciasno pasowane SAMO PASOWANIE NIE WYSTARCZY!!! erścień sprężysty talający ormalizowany. prawne działanie leży od prawidłowej budowy ormalizowane ymiary i dokładności wka!!!! Podkładka z otworami + śruba(y) znormalizowane rozstawy i średnice otworów Tuleja oparta dalej np. o piastę sprzęgła 42

43 Osadzanie łożysk Każde łożysko musi być ustalone (zabezpieczone przed przesuwaniem) w stosunku do tego elementu, w którym jest ciasno pasowane SAMO PASOWANIE NIE WYSTARCZY!!! specjalne podkładki do łożysk z uszczelnieniem Nakrętka łożyskowa (KM) + podkładka zębata (MB) elementy znormalizowane dobierane z katalogu, wymiary związane z zabudową (gwint, wymiar rowka) z katalogu inne sposoby zabezpieczenia przed obrotem 43

44 Osadzanie łożysk Łożysko ustalające musi być ustalone (zabezpieczone przed przesuwaniem) TAKŻE w stosunku do tego elementu, w którym jest pasowane luźno Pierścień sprężysty ustalający WEWNĘTRZNY znormalizowany. Poprawne działanie zależy od prawidłowej zabudowy znormalizowane Pierścień sprężysty + łożysko z rowkiem Odpowiednio ukształtowane pokrywy 44

45 Osadzanie łożysk Łożysko swobodne musi mieć swobodę ruchu w stosunku do tego elementu, w którym jest pasowane luźno (w obie strony) sadzanie łożysk z otworami tożkowymi Bezpośrednio Za pomocą tulei stożkowej 45
