(12) OPIS PATENTOWY (19) PL (11) (13) B1

Transkrypt

1 RZECZPOSPOLITA PO LSK A (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (2 1) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl6: A01K 47/00 (5 4 ) Ul pszczeli (43) Zgłoszenie ogłoszono: BUP 07/96 Uprawniony z patentu: Siudak Ryszard, Kielce, PL (45) O udzieleniu patentu ogłoszono: WUP 08/98 (7 2) Twórca wynalazku: Ryszard Siudak, Kielce, PL PL B1 1. Ul pszczeli zbudowany w postaci jednolitgóry, składający się z wyodrębnionej komory ej konstrukcji prostopadłościenną], otwarty od gniazdowej oraz nadstawki przykrytej przekładką izolującą i nakrytej daszkiem, ustawiony korzystnie w pozycji pionowej, znam ienny tym, ze komora gniazdowa (1) o kształcie spłaszczonego prostopadłościanu otwartego od góry i zawierająca ram ki gniazdowe (9) posiada ścianki przednią (5) i tylną (6) wyłożone od wewnątrz wykładziną ocieplającą (8) i zawie- 1 szone na zawiasach (7) umożliwiających ich otwieranie, przy czym wymiary wewnętrzne dotyczące długości i wysokości komory gniazdowej (1) są równe odpowiednim wymiarom ram - ki gniazdowej (9), zaś szerokość ram ki gniazdowej (1) jest równa sumie szerokości ramek gniazdowych (9), natom iast nadstaw ka (2) o kształcie prostopadłościanu otwartego od góry i dołu posiada w części górnej wybrania (2.1) w których mocowane są ramki pszczele (10) a ponadto w jed n ej ze ścian e k bocznych w dolnej części n ad staw k i (2) wykonany jest otwór wylotowy (2.2) u podstawy którego je st przymocowana platform a startowa (2.3). fig 1

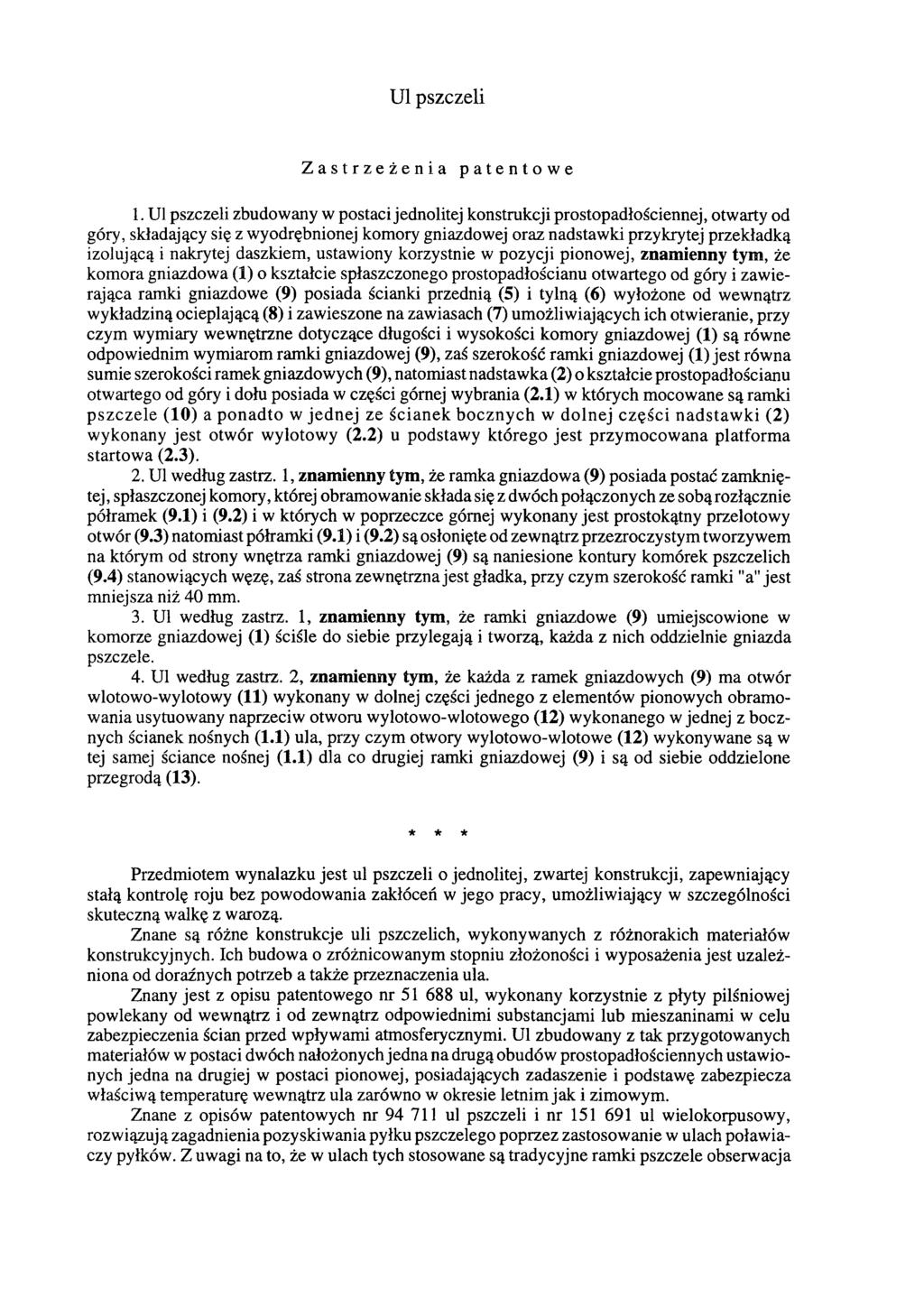

2 Ul pszczeli Zastrzeżenia patentowe 1. Ul pszczeli zbudowany w postaci jednolitej konstrukcji prostopadłościennej, otwarty od góry, składający się z wyodrębnionej komory gniazdowej oraz nadstawki przykrytej przekładką izolującą i nakrytej daszkiem, ustawiony korzystnie w pozycji pionowej, znamienny tym, że komora gniazdowa (1) o kształcie spłaszczonego prostopadłościanu otwartego od góry i zawierająca ramki gniazdowe (9) posiada ścianki przednią (5) i tylną (6) wyłożone od wewnątrz wykładziną ocieplającą (8) i zawieszone na zawiasach (7) umożliwiających ich otwieranie, przy czym wymiary wewnętrzne dotyczące długości i wysokości komory gniazdowej (1) są równe odpowiednim wymiarom ramki gniazdowej (9), zaś szerokość ramki gniazdowej (1) jest równa sumie szerokości ramek gniazdowych (9), natomiast nadstawka (2) o kształcie prostopadłościanu otwartego od góry i dołu posiada w części górnej wybrania (2.1) w których mocowane są ramki pszczele (10) a ponadto w jednej ze ścianek bocznych w dolnej części nadstawki (2) wykonany jest otwór wylotowy (2.2) u podstawy którego jest przymocowana platforma startowa (2.3). 2. Ul według zastrz. 1, znamienny tym, że ramka gniazdowa (9) posiada postać zamkniętej, spłaszczonej komory, której obramowanie składa się z dwóch połączonych ze sobą rozłącznie półramek (9.1) i (9.2) i w których w poprzeczce górnej wykonany jest prostokątny przelotowy otwór (9.3) natomiast półramki (9.1) i (9.2) są osłonięte od zewnątrz przezroczystym tworzywem na którym od strony wnętrza ramki gniazdowej (9) są naniesione kontury komórek pszczelich (9.4) stanowiących węzę, zaś strona zewnętrzna jest gładka, przy czym szerokość ramki "a" jest mniejsza niż 40 mm. 3. Ul według zastrz. 1, znamienny tym, że ramki gniazdowe (9) umiejscowione w komorze gniazdowej (1) ściśle do siebie przylegają i tworzą, każda z nich oddzielnie gniazda pszczele. 4. Ul według zastrz. 2, znamienny tym, że każda z ramek gniazdowych (9) ma otwór wlotowo-wylotowy (11) wykonany w dolnej części jednego z elementów pionowych obramowania usytuowany naprzeciw otworu wylotowo-wlotowego (12) wykonanego w jednej z bocznych ścianek nośnych (1.1) ula, przy czym otwory wylotowo-wlotowe (12) wykonywane są w tej samej ściance nośnej (1.1) dla co drugiej ramki gniazdowej (9) i są od siebie oddzielone przegrodą (13). * * * Przedmiotem wynalazku jest ul pszczeli o jednolitej, zwartej konstrukcji, zapewniający stałą kontrolę roju bez powodowania zakłóceń w jego pracy, umożliwiający w szczególności skuteczną walkę z warozą. Znane są różne konstrukcje uli pszczelich, wykonywanych z różnorakich materiałów konstrukcyjnych. Ich budowa o zróżnicowanym stopniu złożoności i wyposażenia jest uzależniona od doraźnych potrzeb a także przeznaczenia ula. Znany jest z opisu patentowego nr ul, wykonany korzystnie z płyty pilśniowej powlekany od wewnątrz i od zewnątrz odpowiednimi substancjami lub mieszaninami w celu zabezpieczenia ścian przed wpływami atmosferycznymi. Ul zbudowany z tak przygotowanych materiałów w postaci dwóch nałożonych jedna na drugą obudów prostopadłościennych ustawionych jedna na drugiej w postaci pionowej, posiadających zadaszenie i podstawę zabezpiecza właściwą temperaturę wewnątrz ula zarówno w okresie letnim jak i zimowym. Znane z opisów patentowych nr ul pszczeli i nr ul wielokorpusowy, rozwiązują zagadnienia pozyskiwania pyłku pszczelego poprzez zastosowanie w ulach poławiaczy pyłków. Z uwagi na to, że w ulach tych stosowane są tradycyjne ramki pszczele obserwacja

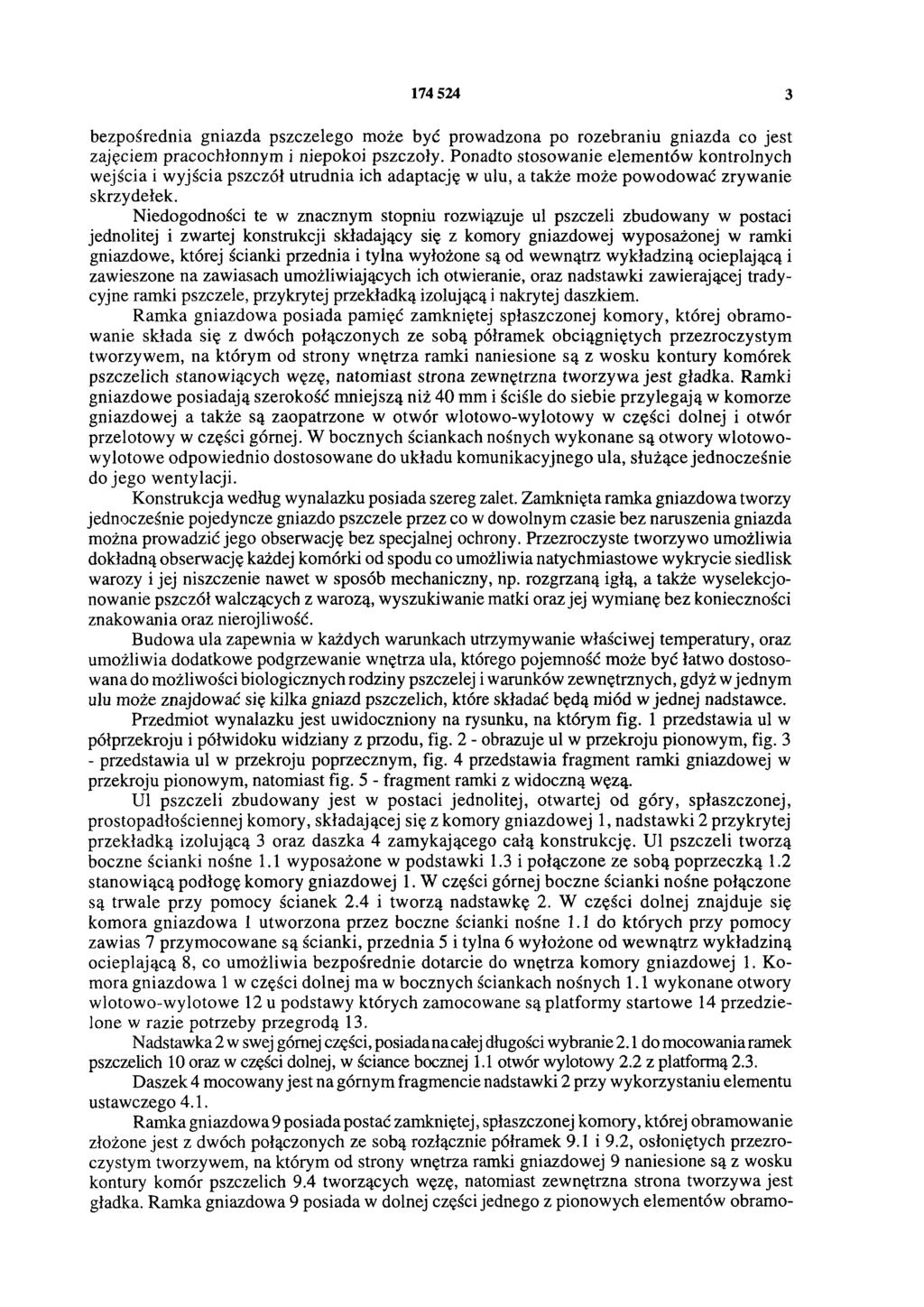

3 bezpośrednia gniazda pszczelego może być prowadzona po rozebraniu gniazda co jest zajęciem pracochłonnym i niepokoi pszczoły. Ponadto stosowanie elementów kontrolnych wejścia i wyjścia pszczół utrudnia ich adaptację w ulu, a także może powodować zrywanie skrzydełek. Niedogodności te w znacznym stopniu rozwiązuje ul pszczeli zbudowany w postaci jednolitej i zwartej konstrukcji składający się z komory gniazdowej wyposażonej w ramki gniazdowe, której ścianki przednia i tylna wyłożone są od wewnątrz wykładziną ocieplającą i zawieszone na zawiasach umożliwiających ich otwieranie, oraz nadstawki zawierającej tradycyjne ramki pszczele, przykrytej przekładką izolującą i nakrytej daszkiem. Ramka gniazdowa posiada pamięć zamkniętej spłaszczonej komory, której obramowanie składa się z dwóch połączonych ze sobą półramek obciągniętych przezroczystym tworzywem, na którym od strony wnętrza ramki naniesione są z wosku kontury komórek pszczelich stanowiących węzę, natomiast strona zewnętrzna tworzywa jest gładka. Ramki gniazdowe posiadają szerokość mniejszą niż 40 mm i ściśle do siebie przylegają w komorze gniazdowej a także są zaopatrzone w otwór wlotowo-wylotowy w części dolnej i otwór przelotowy w części górnej. W bocznych ściankach nośnych wykonane są otwory wlotowowylotowe odpowiednio dostosowane do układu komunikacyjnego ula, służące jednocześnie do jego wentylacji. Konstrukcja według wynalazku posiada szereg zalet. Zamknięta ramka gniazdowa tworzy jednocześnie pojedyncze gniazdo pszczele przez co w dowolnym czasie bez naruszenia gniazda można prowadzić jego obserwację bez specjalnej ochrony. Przezroczyste tworzywo umożliwia dokładną obserwację każdej komórki od spodu co umożliwia natychmiastowe wykrycie siedlisk warozy i jej niszczenie nawet w sposób mechaniczny, np. rozgrzaną igłą, a także wyselekcjonowanie pszczół walczących z warozą, wyszukiwanie matki oraz jej wymianę bez konieczności znakowania oraz nierojliwość. Budowa ula zapewnia w każdych warunkach utrzymywanie właściwej temperatury, oraz umożliwia dodatkowe podgrzewanie wnętrza ula, którego pojemność może być łatwo dostosowana do możliwości biologicznych rodziny pszczelej i warunków zewnętrznych, gdyż w jednym ulu może znajdować się kilka gniazd pszczelich, które składać będą miód w jednej nadstawce. Przedmiot wynalazku jest uwidoczniony na rysunku, na którym fig. 1 przedstawia ul w półprzekroju i półwidoku widziany z przodu, fig. 2 - obrazuje ul w przekroju pionowym, fig. 3 - przedstawia ul w przekroju poprzecznym, fig. 4 przedstawia fragment ramki gniazdowej w przekroju pionowym, natomiast fig. 5 - fragment ramki z widoczną węzą. Ul pszczeli zbudowany jest w postaci jednolitej, otwartej od góry, spłaszczonej, prostopadłościennej komory, składającej się z komory gniazdowej 1, nadstawki 2 przykrytej przekładką izolującą 3 oraz daszka 4 zamykającego całą konstrukcję. Ul pszczeli tworzą boczne ścianki nośne 1.1 wyposażone w podstawki 1.3 i połączone ze sobą poprzeczką 1.2 stanowiącą podłogę komory gniazdowej 1. W części górnej boczne ścianki nośne połączone są trwale przy pomocy ścianek 2.4 i tworzą nadstawkę 2. W części dolnej znajduje się komora gniazdowa 1 utworzona przez boczne ścianki nośne 1.1 do których przy pomocy zawias 7 przymocowane są ścianki, przednia 5 i tylna 6 wyłożone od wewnątrz wykładziną ocieplającą 8, co umożliwia bezpośrednie dotarcie do wnętrza komory gniazdowej 1. Komora gniazdowa 1 w części dolnej ma w bocznych ściankach nośnych 1.1 wykonane otwory wlotowo-wylotowe 12 u podstawy których zamocowane są platformy startowe 14 przedzielone w razie potrzeby przegrodą 13. Nadstawka 2 w swej górnej części, posiada na całej długości wybranie 2.1 do mocowania ramek pszczelich 10 oraz w części dolnej, w ściance bocznej 1.1 otwór wylotowy 2.2 z platformą 2.3. Daszek 4 mocowany jest na górnym fragmencie nadstawki 2 przy wykorzystaniu elementu ustawczego 4.1. Ramka gniazdowa 9 posiada postać zamkniętej, spłaszczonej komory, której obramowanie złożone jest z dwóch połączonych ze sobą rozłącznie półramek 9.1 i 9.2, osłoniętych przezroczystym tworzywem, na którym od strony wnętrza ramki gniazdowej 9 naniesione są z wosku kontury komór pszczelich 9.4 tworzących węzę, natomiast zewnętrzna strona tworzywa jest gładka. Ramka gniazdowa 9 posiada w dolnej części jednego z pionowych elementów obramo-

4 wania otwór 11 a w poprzeczce górnej obramowania prostokątny otwór przelotowy 9.3, zaś jej szerokość jest mniej sza od 40 mm. Gładka powierzchnia ramki utworzona z tworzywa umożliwia obserwację gniazda pszczelego, natomiast otwory, wlotowy-wylotowy 11 oraz przelotowy 9.3 wspólnie z otworami 12 wykonanymi w komorze gniazdowej 1 i otworem 2.2 wykonanym w nadstawce 2 spełniają dodatkowo funkcje wentylacyjne.
