1 RZECZPOSPOLITA PO LSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (22) Data zgłoszenia: (13)B1 (51) IntCl7 A01D 46/26 (54)Otrząsacz z głowicą bezwładnościową (43) Z głoszenie ogłoszono: BUP 07/01 (73) U praw niony z patentu: Instytut Sadownictwa i Kwiaciarstwa, Skierniewice, PL (45) O udzieleniu patentu ogłoszono: WUP 12/04 (72) Twórcy wynalazku: Zdzisław Salamon, Skierniewice, PL Bogdan Gotowicki, Skierniewice, PL PL B1 ( 5 7 ) Otrząsacz z głowicą bezwładnościową, stosowany w maszynach do zbioru owoców jagodowych, posiadający głowicę, kolumnę mocowaną do niej i grzebienie otrząsające osadzone w odstępach na kolumnie, stanowiące promieniowe palisady prętowych palców, a także zaopatrzony w dwa wałki w głowicy z osadzonymi na nich wirującymi ciężarami, przy czym głowica jest konstrukcją skrzynkow ą a napęd z silnika hydraulicznego przenoszony jest na wałki z ciężarami wirującymi za pośrednictwem przekładni pasków zębatych, zaś otrząsacz zamocowany jest do ramy maszyny rozłącznie i w dwóch m iejscach rozstawionych wzdłuż osi kolumny otrząsacza, znam ienny tym, ze korpus głowicy otrząsacza stanowi skrzynka zewnętrzna (1) prostopadłościenną zbudowana z płyt gómej (44) i dolnej (45) prostokątnych 1 płyt bocznych (42), (43) prostokątnych, przy czym w skrzynce zewnętrznej (1) utworzonej przez płyty (44), (45) i (42), (43) osadzona jest centralnie skrzynka przekładni kątowej (2) w ten sposób, ze swoją dolną ścianką (2b), poprzez kołnierze (15) i (46), opiera się na kolumnie otrząsacza (14) przesuniętej. Fig 1

2 Otrząsacz z głowicą bezwładnościową Zastrzeżenie patentowe Otrząsacz z głowicą bezwładnościową, stosowany w maszynach do zbioru owoców jagodowych, posiadający głowicę, kolumnę mocowaną do niej i grzebienie otrząsające osadzone w odstępach na kolumnie, stanowiące promieniowe palisady prętowych palców, a także zaopatrzony w dwa wałki w głowicy z osadzonymi na nich wirującymi ciężarami, przy czym głowica jest konstrukcją skrzynkową, a napęd z silnika hydraulicznego przenoszony jest na wałki z ciężarami wirującymi za pośrednictwem przekładni pasków zębatych, zaś otrząsacz zamocowany jest do ramy maszyny rozłącznie i w dwóch miejscach rozstawionych wzdłuz osi kolumny otrząsacza, znamienny tym, że korpus głowicy otrząsacza stanowi skrzynka zewnętrzna (1) prostopadłościenną zbudowana z płyt górnej (44) i dolnej (45) prostokątnych i płyt bocznych (42), (43) prostokątnych, przy czym w skrzynce zewnętrznej (1) utworzonej przez płyty (44), (45) i (42), (43) osadzona jest centralnie skrzynka przekładni kątowej (2) w ten sposób, że swoją dolną ścianką (2b), poprzez kołnierze (15) i (46), opiera się na kolumnie otrząsacza (14) przesuniętej przez otwór w płycie dolnej (45), zaś od góry unieruchomiona jest za pośrednictwem tulei (8a) wmontowanej w swoją górną ściankę (2a) i w płytę górną (44) skrzynki zewnętrznej (1), a przy tym w bocznych ścianach (42) i (43) skrzynki zewnętrznej (1) oraz w przeciwległych im ściankach skrzynki przekładni kątowej (2) ułozyskowane są wałki (3) i (4) z osadzonymi na nich między ściankami obrotowo ciężarami wirującymi (12) i (13) w płaszczyźnie pionowej, zaś w tulei (8a) unieruchamiającej skrzynkę przekładni kątowej (2) w stosunku do skrzynki zewnętrznej (1) ułożyskowany jest wałek (8), który poprzez znane sprzęgło (10) łączy się z czopem silnika hydraulicznego (9) zamocowanego na wahliwym ramieniu (11), a ponadto kolumna otrząsacza (14) w dolnej części ułożyskowaną jest na łożyskach skośnych (27), a czop łożyskowy (30) połączony jest od dołu z uchem widełkowym (33.1) uchwytu (33) przy pomocy sworznia (32), zabezpieczonego podkładką (47) i nakrętką (48), a przy tym w uchwycie (33) zamocowany jest koniec płaskiej sprężyny (35), której drugi koniec osadzony jest w uchwycie widełkowym (36) przytwierdzonym do ramy (37). * * * Przedmiotem wynalazku jest otrząsacz z głowicą bezwładnościową, mający zastosowanie w maszynach do zbioru wiśni i owoców jagodowych, a zwłaszcza borówki wysokiej. Znany jest z polskiego opisu patentowego nr otrząsacz z głowicą bezwładnościową, złozony z głowicy, kolumny mocowanej do niej i grzebieni otrząsających osadzonych w odstępach na kolumnie, stanowiących promieniowe palisady prętowych palców. Głowica jest skrzynkową konstrukcją złozoną z płyt górnej i dolnej o łukowych zakończeniach oraz z bocznych łukowych łączników, przy czym w płytach górnej i dolnej ułozyskowane są rozstawione wałki z osadzonymi na nich ciężarami wirującymi w płaszczyźnie poziomej, napędzanymi poprzez przekładnie pasków zębatych, którym umożliwia to ułożyskowany w płytach, centralnie pomiędzy wałkami z ciężarami, wałek sprzęgnięty poprzez łożysko z wałkiem, na który przekazywany jest moment obrotowy, przy czym wałek ten ułożyskowany jest w nadbudowanej w górnej płycie tulei. Otrząsacz zamocowany jest rozłącznie do ramy maszyny w dwóch miejscach rozstawionych wzdłuż osi kolumny otrząsacza ponad skrzynką głowicy i w dolnym końcu kolumny. Otrząsacz według wynalazku charakteryzuje się tym, ze korpus głowicy otrząsacza stanowi skrzynka zewnętrzna prostopadłościenną zbudowana z płyt górnej i dolnej prostokątnych i płyt bocznych prostokątnych, przy czym w skrzynce zewnętrznej utworzonej przez te płyty osadzona jest centralnie skrzynka przekładni kątowej w ten sposób, ze swoją dolną ścianką, poprzez kołnierze, opiera się na kolumnie otrząsacza przesuniętej przez otwór w ply-

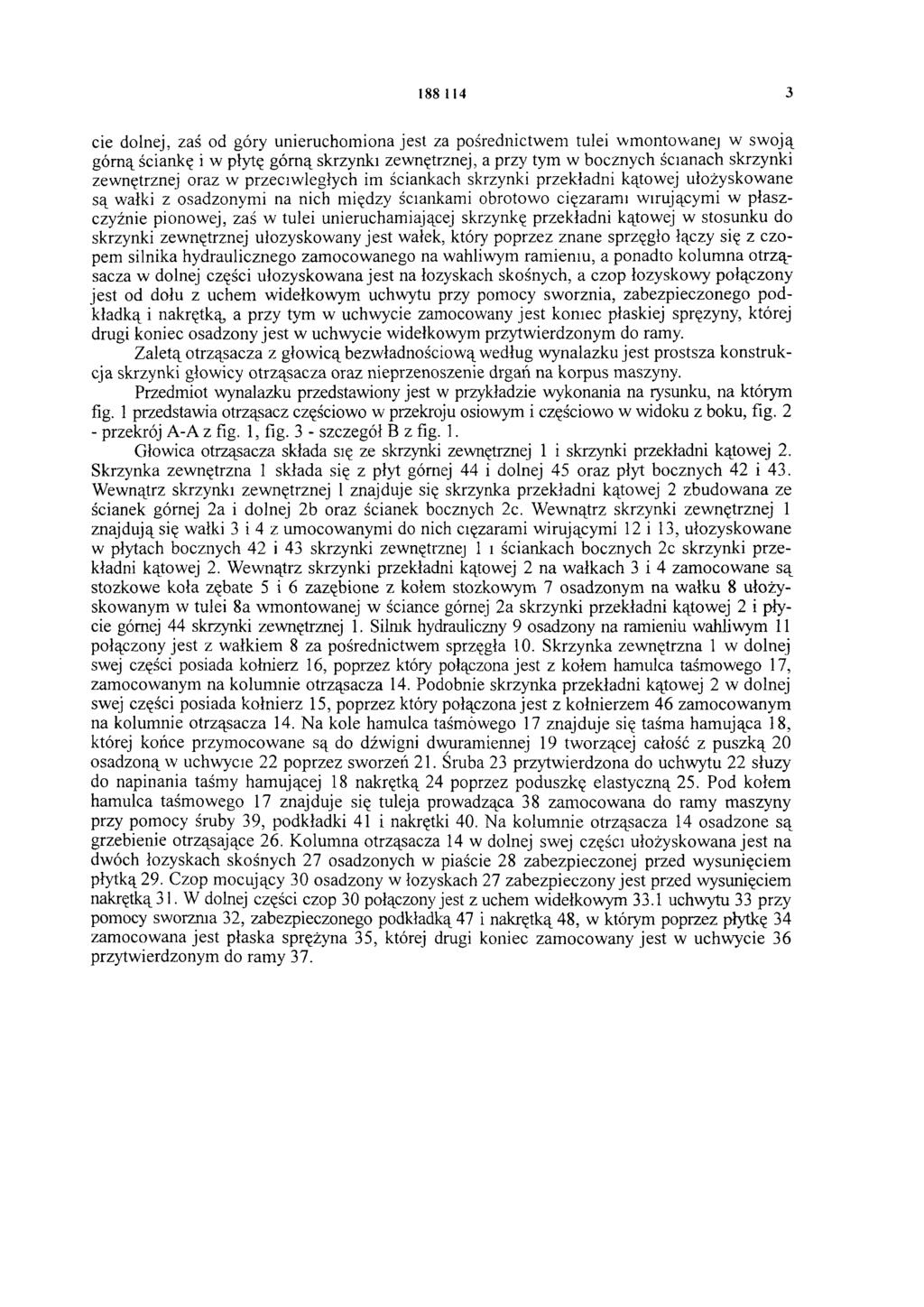

3 cie dolnej, zaś od góry unieruchomiona jest za pośrednictwem tulei wmontowanej w swoją górną ściankę i w płytę górną skrzynki zewnętrznej, a przy tym w bocznych ścianach skrzynki zewnętrznej oraz w przeciwległych im ściankach skrzynki przekładni kątowej ułożyskowane są wałki z osadzonymi na nich między ściankami obrotowo ciężarami wirującymi w płaszczyźnie pionowej, zaś w tulei unieruchamiającej skrzynkę przekładni kątowej w stosunku do skrzynki zewnętrznej ułozyskowany jest wałek, który poprzez znane sprzęgło łączy się z czopem silnika hydraulicznego zamocowanego na wahliwym ramieniu, a ponadto kolumna otrząsacza w dolnej części ułożyskowaną jest na łożyskach skośnych, a czop łożyskowy połączony jest od dołu z uchem widełkowym uchwytu przy pomocy sworznia, zabezpieczonego podkładką i nakrętką, a przy tym w uchwycie zamocowany jest koniec płaskiej sprężyny, której drugi koniec osadzony jest w uchwycie widełkowym przytwierdzonym do ramy. Zaletą otrząsacza z głowicą bezwładnościową według wynalazku jest prostsza konstrukcja skrzynki głowicy otrząsacza oraz nieprzenoszenie drgań na korpus maszyny. Przedmiot wynalazku przedstawiony jest w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia otrząsacz częściowo w przekroju osiowym i częściowo w widoku z boku, fig. 2 - przekrój A-A z fig. 1, fig. 3 - szczegół B z fig. 1. Głowica otrząsacza składa się ze skrzynki zewnętrznej 1 i skrzynki przekładni kątowej 2. Skrzynka zewnętrzna 1 składa się z płyt górnej 44 i dolnej 45 oraz płyt bocznych 42 i 43. Wewnątrz skrzynki zewnętrznej 1 znajduje się skrzynka przekładni kątowej 2 zbudowana ze ścianek górnej 2a i dolnej 2b oraz ścianek bocznych 2c. Wewnątrz skrzynki zewnętrznej 1 znajdują się wałki 3 i 4 z umocowanymi do nich ciężarami wirującymi 12 i 13, ułożyskowane w płytach bocznych 42 i 43 skrzynki zewnętrznej 1 i ściankach bocznych 2c skrzynki przekładni kątowej 2. Wewnątrz skrzynki przekładni kątowej 2 na wałkach 3 i 4 zamocowane są stożkowe koła zębate 5 i 6 zazębione z kołem stożkowym 7 osadzonym na wałku 8 ułożyskowanym w tulei 8a wmontowanej w ściance górnej 2a skrzynki przekładni kątowej 2 i płycie górnej 44 skrzynki zewnętrznej 1. Silnik hydrauliczny 9 osadzony na ramieniu wahliwym 11 połączony jest z wałkiem 8 za pośrednictwem sprzęgła 10. Skrzynka zewnętrzna 1 w dolnej swej części posiada kołnierz 16, poprzez który połączona jest z kołem hamulca taśmowego 17, zamocowanym na kolumnie otrząsacza 14. Podobnie skrzynka przekładni kątowej 2 w dolnej swej części posiada kołnierz 15, poprzez który połączona jest z kołnierzem 46 zamocowanym na kolumnie otrząsacza 14. Na kole hamulca taśmowego 17 znajduje się taśma hamująca 18, której końce przymocowane są do dźwigni dwuramiennej 19 tworzącej całość z puszką 20 osadzoną w uchwycie 22 poprzez sworzeń 21. Śruba 23 przytwierdzona do uchwytu 22 służy do napinania taśmy hamującej 18 nakrętką 24 poprzez poduszkę elastyczną 25. Pod kołem hamulca taśmowego 17 znajduje się tuleja prowadząca 38 zamocowana do ramy maszyny przy pomocy śruby 39, podkładki 41 i nakrętki 40. Na kolumnie otrząsacza 14 osadzone są grzebienie otrząsające 26. Kolumna otrząsacza 14 w dolnej swej części ułożyskowaną jest na dwóch łożyskach skośnych 27 osadzonych w piaście 28 zabezpieczonej przed wysunięciem płytką 29. Czop mocujący 30 osadzony w łożyskach 27 zabezpieczony jest przed wysunięciem nakrętką 31. W dolnej części czop 30 połączony jest z uchem widełkowym 33.1 uchwytu 33 przy pomocy sworznia 32, zabezpieczonego podkładką 47 i nakrętką 48, w którym poprzez płytkę 34 zamocowana jest płaska sprężyna 35, której drugi koniec zamocowany jest w uchwycie 36 przytwierdzonym do ramy 37.

4

5 Fig. 2 Fig. 3

6 Fig. 1 Departament Wydawnictw UP RP Nakład 60 egz. Cena 2.00 zł
