Zygmunt Kubiak Instytut Informatyki Politechnika Poznańska

Wielkość: px
Rozpocząć pokaz od strony:

Download "Zygmunt Kubiak Instytut Informatyki Politechnika Poznańska"

Transkrypt

1 Instytut Informatyki Politechnika Poznańska 1

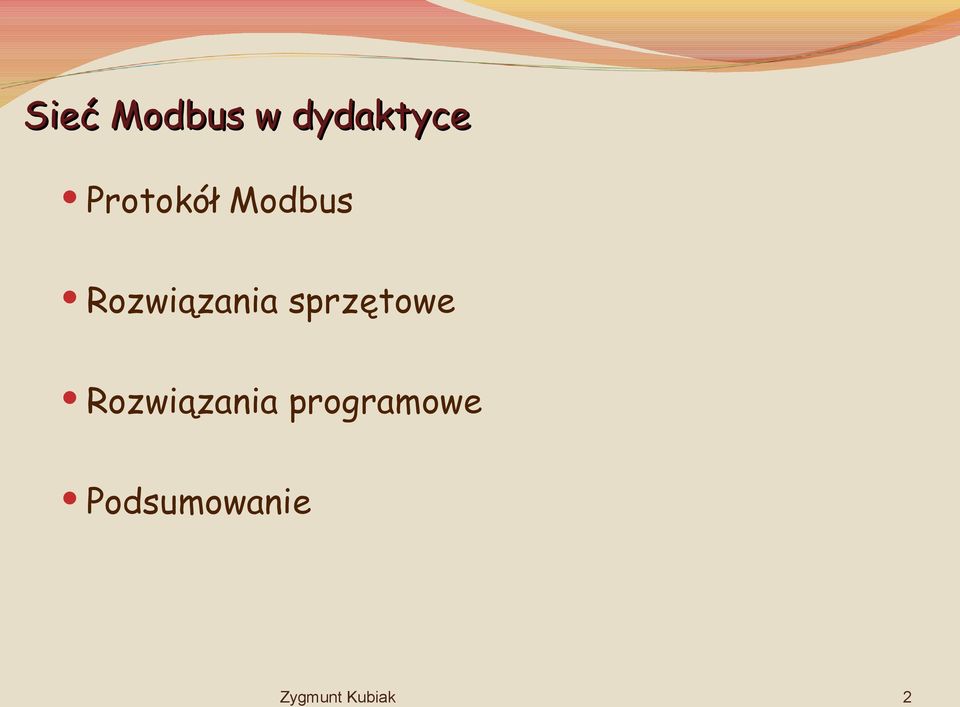

2 Sieć Modbus w dydaktyce Protokół Modbus Rozwiązania sprzętowe Rozwiązania programowe Podsumowanie 2

3 Protokół Modbus Opracowany w firmie Modicon do tworzenia sieci sterowników PLC Organizacja Modbus-IDA skupia niezależnych użytkowników i producentów urządzeń automatyzacji i zajmuje się prawidłowym rozwojem standardu i jego popularyzacją 3

4 Protokół Modbus 4

5 Protokół Modbus 5

6 Protokół Modbus 6

7 Protokół Modbus 7

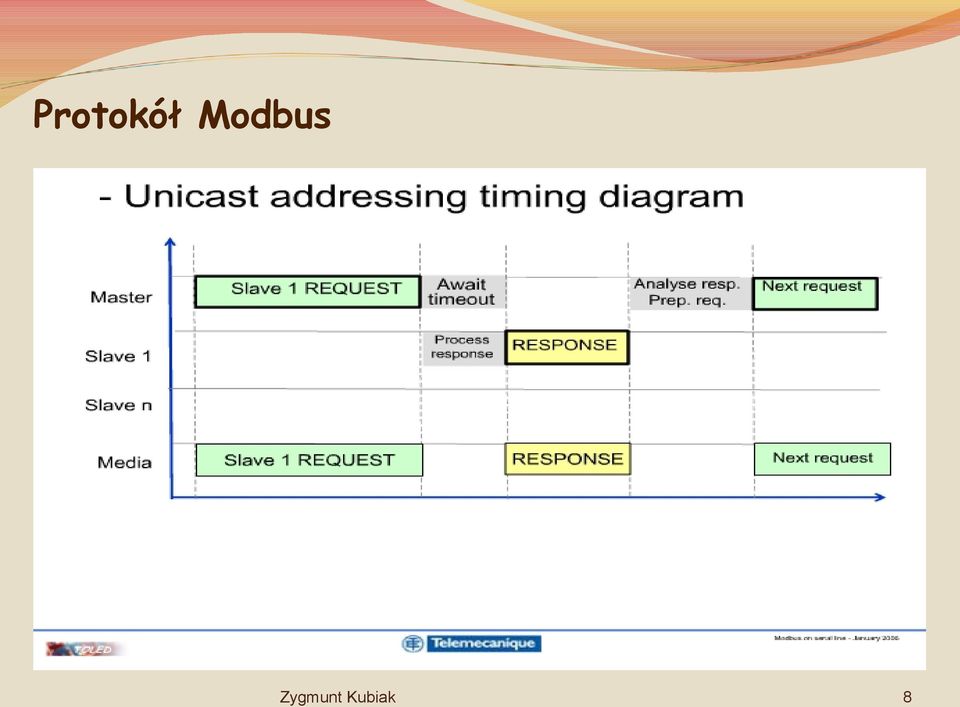

8 Protokół Modbus 8

9 Protokół Modbus 9

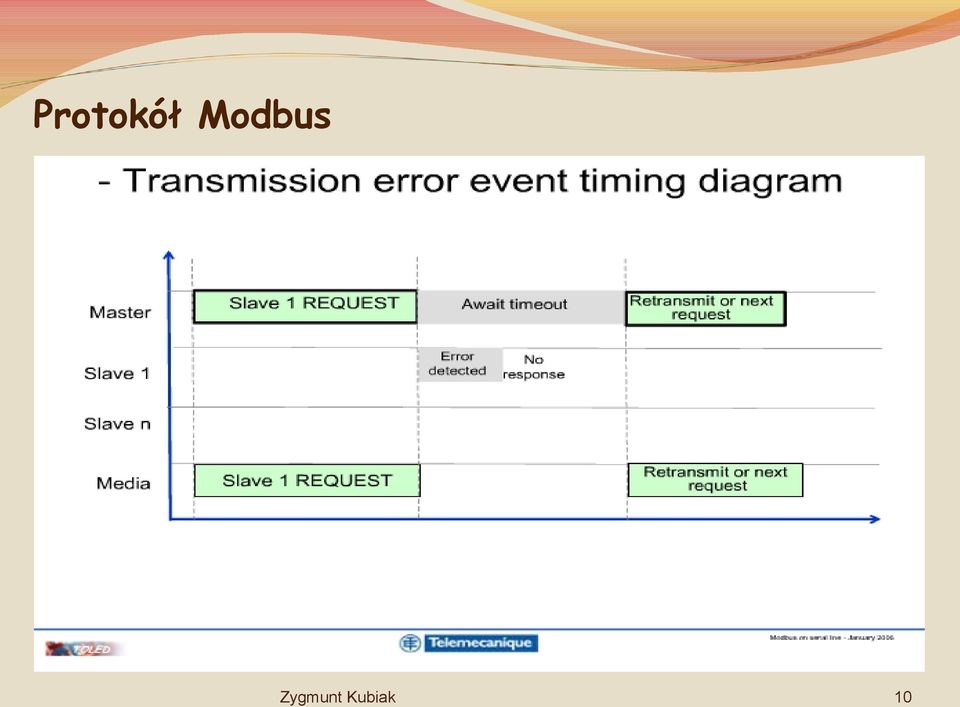

10 Protokół Modbus 10

11 Protokół Modbus 11

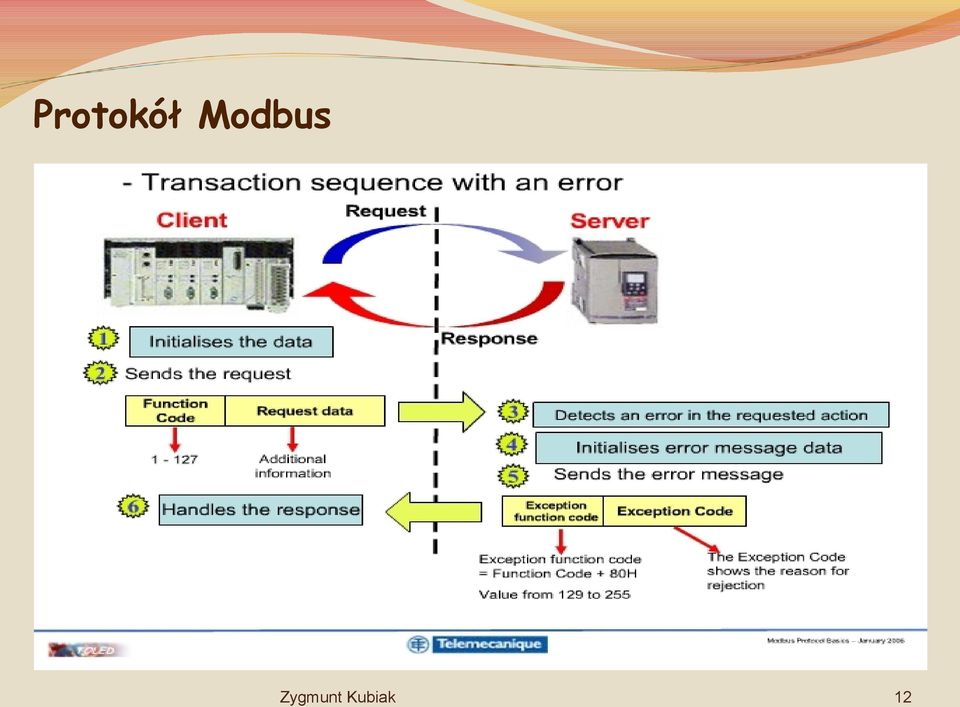

12 Protokół Modbus 12

13 Protokół Modbus Przykładowe rozwiązanie połączenia między węzłami sieci Modbus (max 247 węzłów slave) 13

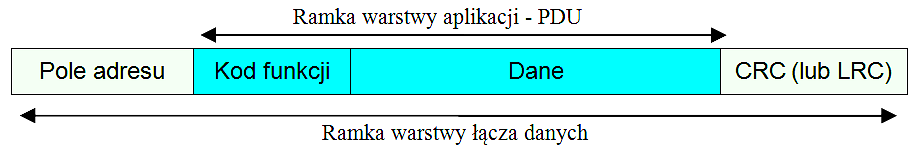

14 Protokół Modbus Ramka protokołu Modbus PDU (ang. Protocol Data Unit) Adres węzłów slave z zakresu Adres 0 jest adresem rozgłoszeniowym; w tym przypadku żaden węzeł slave nie generuje odpowiedzi W protokole Modbus przewidziano dwa podstawowe tryby transmisji: RTU oraz ASCII 14

15 Protokół Modbus Formaty jednostki informacyjnej w trybie Modbus RTU Tryb RTU jest najczęściej stosowany Każdy znak składa się z 11 bitów Znak może być zabezpieczony bitem parzystości; w przeciwnym przypadku występują dwa bity stopu 15

16 Protokół Modbus Ramka Modbus w trybie RTU Ramka może zawierać maksymalnie 256 bajtów i dlatego pole danych zostało ograniczone do 252 bajtów. Zabezpieczeniem integralności ramki jest dwubajtowe słowo CRC mniej znaczący bajt transmitowany jest jako pierwszy. Ponieważ w Modbus jest transmisja znakowa, zostały przyjęte kryteria czasowe pozwalające określić ciągłość znaków. 16

17 Protokół Modbus Zależności czasowe transmisji w trybie RTU W trybie RTU odległość między ramkami powinna wynosić minimum 3,5 znaku. Przerwa między znakami wewnątrz ramki nie może przekroczyć 1,5 znaku. 17

18 Protokół Modbus Typy danych standardu Modbus W protokole Modbus przyjęto analogiczne typy danych jak dla sterowników PLC; wzorem były sterowniki Modicon. Dostęp do określonego typu danych realizowany jest użycie odpowiednich funkcji protokołu. 18

19 Protokół Modbus Wybrane kody funkcji protokołu Modbus 19

20 Rozwiązania sprzętowe (przykłady) Uniwersalne rozwiązania przemysłowe Sterownik PLC Twido (TWD LCAA 24DRF) firmy Telemecanique Specjalizowane moduły Modbus Moduł slave AMB300 konwerter protokołów, firmy Alfine Uniwersalne moduły rozwojowe Moduły Toolstick firmy Silicon Labs. 20

21 Rozwiązania sprzętowe (przykłady) Sterownik PLC Twido (TWD LCAA 24DRF) 21

22 Rozwiązania sprzętowe (przykłady) Sterownik PLC Twido (TWD LCAA 24DRF) Wbudowana obsługa protokołu Modbus Dwa interfejsy szeregowe, które można skonfigurować w standardzie Modbus Możliwość konfiguracji urządzenia jako slave lub master Obsługiwane funkcje: 1, 2, 3, 4, 5, 6, 15 i 16 Dostępne tryby RTU i ASCII; prędkość transmisji do 38,4 kb/s Obsługiwane języki: Lista Instrukcji, Schemat Drabinkowy, Grafcet TwidoSoft narzędzie do tworzenia i uruchamiania aplikacji użytkownika. 22

23 Rozwiązania sprzętowe (przykłady) Moduł slave AMB300 konwerter protokołów 23

24 Rozwiązania sprzętowe (przykłady) Moduł RS232/RS485 24

25 Rozwiązania sprzętowe (przykłady) Uniwersalne moduły firmy Silicon Labs z mikrokontrolerami C8051Fxxx 25

26 Rozwiązania sprzętowe (przykłady) University Daughter Card firmy Silicon Labs z mikrokontrolerami C8051F020 26

27 Rozwiązania sprzętowe (przykłady) Wirtualne narzędzia Toolstick University: Terminal 27

28 Rozwiązania sprzętowe (przykłady) Wirtualne narzędzia Toolstick University: Virtual LCD 28

29 Rozwiązania sprzętowe (przykłady) Wirtualne narzędzia Toolstick University: Virtual Oscilloscope 29

30 Rozwiązania programowe. Dokumentacja Modbus Dokumentacja standardu Modbus Całkowicie zmodyfikowane dokumenty zostały wydane w grudniu 2006 r. MODBUS over Serial LineSpecification and Implementation Guide V1.02, Modbus-IDA.ORG, MODBUS Application Protocol Specification V1.1b, Modbus-IDA.ORG,

31 Rozwiązania programowe. Dokumentacja Modbus Przykłady: Diagram stanów węzła Slave 31

32 Dokumentacja Modbus Przykłady: Diagram stanów transmisji w trybie RTU 32

33 Rozwiązania programowe. Dokumentacja Modbus Przykłady: Diagram stanów odczytu wejść 33

34 Rozwiązania programowe. Oprogramowanie MBed Dwie aplikacje: ModbusMaster i ModbusSlave Obsługa 10 funkcji Modbus kody 01, 02, 03, 04, 05, 06, 08, 0F, 10, 11 w obu trybach transmisji (ASCII i RTU) Dobór parametrów transmisji na poziomie bitowym Zmiana parametrów połączenia i maksymalnego czasu oczekiwania na odpowiedź Szablony ramek oraz zaawansowany edytor ich zawartości z podpowiedziami i kontrola błędów 34

35 Rozwiązania programowe. Oprogramowanie MBed Podgląd przesyłanych ramek Opis przesyłanych ramek W aplikacji Master, na podstawie otrzymywanych odpowiedzi, tworzony jest automatycznie bieżący obraz rejestrów węzłów slave Prezentowane mogą być cztery typy danych dostępne w Modbus a ponadto zawartości rejestrów diagnostycznych (funkcja 0x08) i także opis urządzeń slave (funkcja 0x11) W aplikacji Slave, funkcja wypełniania rejestrów losowymi wartościami 35

36 Rozwiązania programowe. Aplikacja ModbusMaster Okno główne programu ModbusMaster 36

37 Rozwiązania programowe. Aplikacja ModbusMaster ModbusMaster historia transmisji 37

38 Rozwiązania programowe. Aplikacja ModbusMaster ModbusMaster rejestry urządzenia slave 38

39 Rozwiązania programowe. Aplikacja ModbusMaster Przebieg transmisji w programie ModbusMaster 39

40 Rozwiązania programowe. Aplikacja ModbusSlave Przebieg transmisji w programie ModbusSlave Kreskowane połączenie bloków wyświetlanie ramek w historii transmisji 40

41 Podsumowanie Przedstawione środowisko sprzętowo-programowe umożliwia badanie różnorodnych aspektów protokołu Modbus. Umożliwia organizację interesujących, w pełni poznawczych zajęć laboratoryjnych i projektowych z zakresu zarówno sieci przemysłowych jak i systemów wbudowanych. 41

42 Podsumowanie Przykłady ćwiczeń (konfiguracje) komputer Master komputer Slave, komputer Master sterownik Twido Slave, komputer Master moduł Slave, sterownik Twido Master komputer Slave, sterownik Twido Master moduł Slave, SCADA ifix Master (komputer) sterownik Twido Slave, sieć Modbus komputer Monitor Modbus, SCADA ifix Master sieć Modbus 42

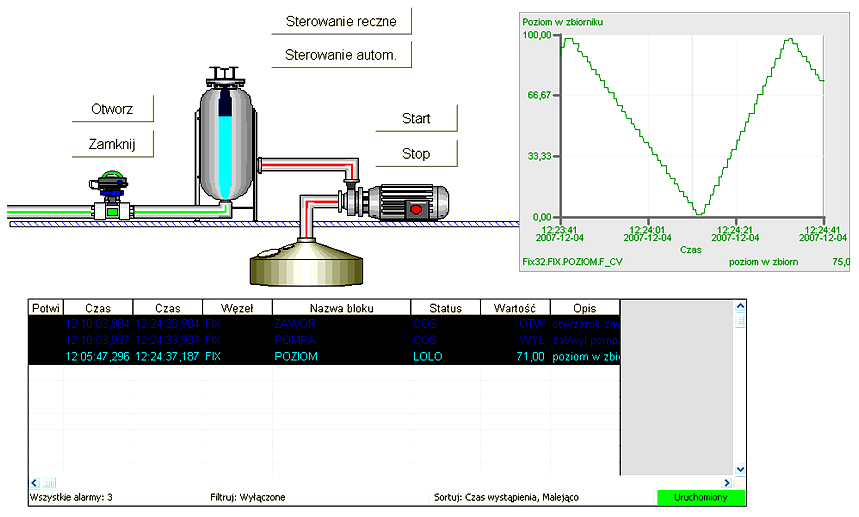

43 Podsumowanie SCADA ifix 3.5 PL firmy GE Fanuc 43

44 44

45 Oprogramowanie Diagram stanów węzła master 45

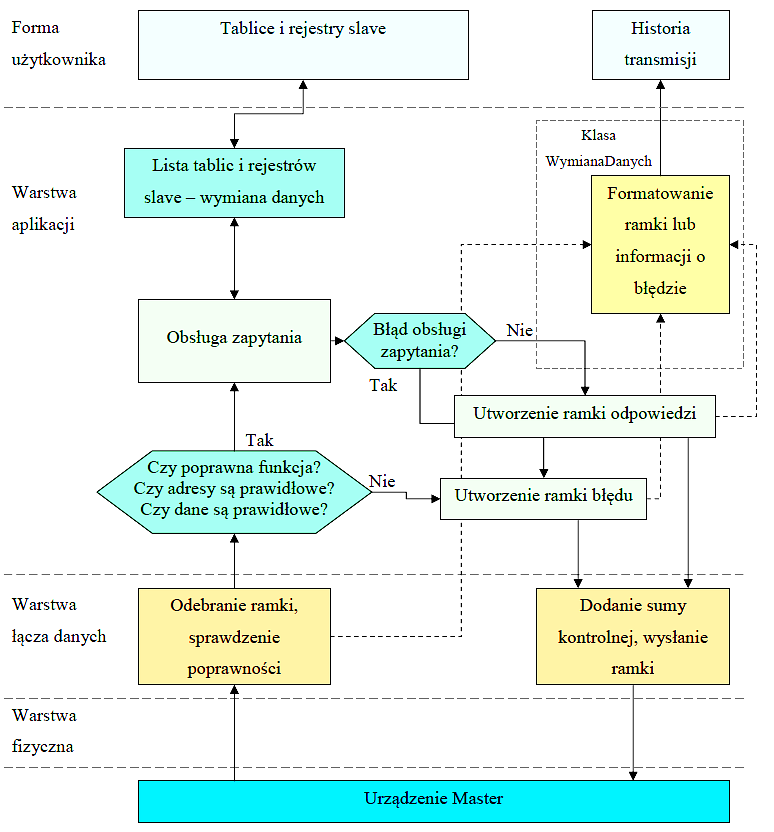

46 Oprogramowanie Diagram stanów węzła slave 46

47 Oprogramowanie Podstawowe funkcje aplikacji ModbusSlave: Transmisja w trybie ASCII oraz RTU, Podgląd przesyłanych ramek, Opis przesyłanych ramek, Historia transmisji, Sygnalizacja i opis błędów, Bieżący podgląd Rejestrów Diagnostycznych, Obsługa 10 funkcji Modbus: 1, 2, 3, 4, 5, 6, 8, F, 10, 11, Obsługa podstawowych rejestrów: Discrete Inputs, Coils, Input Registers, Holding Registers, Obsługa rejestrów diagnostycznych poprzez funkcję 0x08 oraz opisu urządzenia slave funkcja 0x11, Dowolne tworzenie mapy adresów rejestrów, Funkcja wypełniania rejestrów losowymi wartościami, Możliwość zapisu i odczytu rejestrów, Wpisywanie wartości w systemach: dziesiętnym, szesnastkowym oraz binarnym. 47

48 Oprogramowanie Podstawowe funkcje aplikacji ModbusMaster: Transmisja w trybie ASCII oraz RTU, Podgląd przesyłanych ramek, Opis przesyłanych ramek, Historia transmisji, Sygnalizacja i opis błędów, Szablony do obsługi 10 funkcji Modbus: 1, 2, 3, 4, 5, 6, 8, F, 10, 11, Możliwość wysłania dowolnego zapytania, Dynamiczne tworzenie map rejestrów urządzeń slave na podstawie uzyskanych odpowiedzi na zapytania. Oprócz standardowych rejestrów Discrete Inputs, Coils, Input Register, Holding Register również rejestrów diagnostycznych (funkcja 0x08) oraz opisu urządzenia slave (funkcja 0x11), Dowolna konfiguracja parametrów transmisji (parametry połączenia, maksymalny czas oczekiwania na odpowiedź). 48

49 Protokół Modbus Przykład użycia funkcji zapisu rejestrów (kod 0x10) 49

50 Przykłady transmisji 50

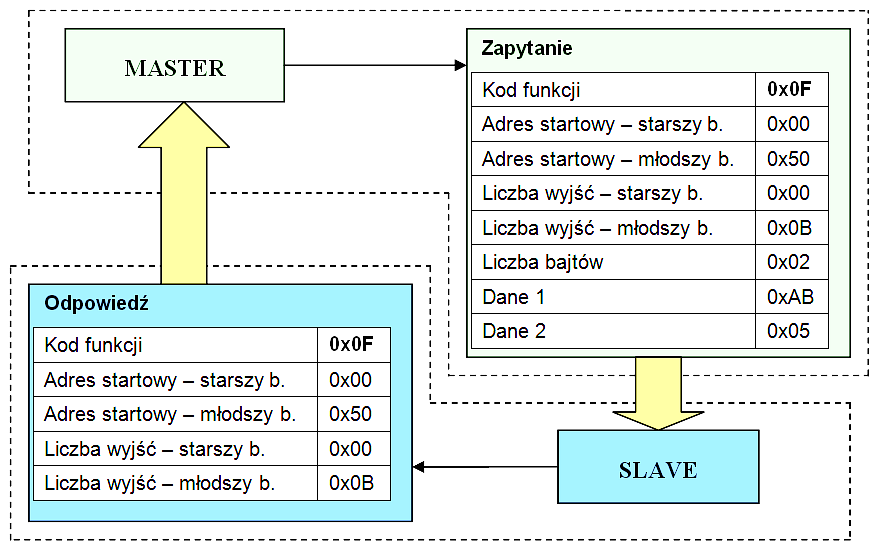

51 Przykłady transmisji 51

52 Przykłady transmisji 52

53 Przykłady transmisji 53
