Modbus. Protokół Modbus RTU / Sieć RS-485

Wielkość: px
Rozpocząć pokaz od strony:

Download "Modbus. Protokół Modbus RTU / Sieć RS-485"

Transkrypt

1 Protokół Modbus RTU / Sieć Modbus Protokół komunikacyjny stworzony w 1979 roku przez firmę Modicon. Służył do komunikacji z programowalnymi kontrolerami tej firmy. * Opracowany z myślą do zastosowań w automatyce * Protokół jest otwarty i wolny od opłat * Przesyłane komunikaty są zabezpieczone przed przekłamaniami * Sygnalizacja błędów * Jest standardem przyjętym przez większość producentów sterowników przemysłowych * Jest łatwy do wdrożenia i utrzymania

2 Protokół Modbus RTU / Sieć Podział pod względem rodzaju danych SCII - system kodowania heksadecymalny 0-9, -F. Dane wysyłane szesnastkowo (po dwa kody SCII). Każdy znak zajmuje 4 bity. RTU - system kodowania dwójkowy 0/1. Dane wysyłane binarnie jako liczby ośmiobitowe. TCP - dane wysyłane po sieci LN zgodnie z protokołem TCP/IP.

3 Protokół Modbus RTU / Sieć Klasyfikacja urządzeń MSTER PLC PC soft Koncentrator Konwerter SLVE SLVE SLVE mierniki multimetry przetworniki pomiarowe falowniki moduły rozszerzeń I/O regulatory 1 urzadzenie zarządcze 247 urzadzeń podrzędnych

4 Protokół Modbus RTU / Sieć Komunikacja Standard powstał w latach 80. To popularny w automatyce standard transmisji danych przeznaczony do wielopunktowych linii transmisyjnych. Wykorzystywany jest jako warstwa fizyczna wielu przemysłowych protokołów sieciowych - m.in. Profibus oraz Modbus. Podstawową topologią w standardzie jest magistrala z transmisją w trybie półdupleksowym, gdzie nadawanie i odbiór danych realizowane są naprzemiennie. Tx Rx Zapewnia on możliwość transmisji charakteryzującej się dużą odpornością na zaburzenia, możliwością występowania napięć wspólnych w szerokim zakresie (od -7V do 12V) oraz dużą szybkością transmisji nawet przy znacznych długościach magistrali.

5 Protokół Modbus RTU / Sieć Sieć komunikacyjna Topologia sieci * magistrala szeregowa - dane są przesyłane jednym kanałem * długość do 1200m TK NIE

6 Protokół Modbus RTU / Sieć Sieć komunikacyjna Przewód skrętka 1-parowa (UTP) impedancja 120Ω przekrój 22WG (ok. 0,6mm/0,3mm²) zamiennie: - przewód komunikacyjny ekranowany (FTP/SFTP) - przewód profibus 150Om W przypadku stosowania przewodu wieloparowego wykorzystywać tylko 1 parę. TK NIE NIE

7 Protokół Modbus RTU / Sieć Sieć komunikacyjna Port * zaciski śrubowe * typowe oznaczenia: - MSTER - / + / DP-DN / P-N slave slave

8 Protokół Modbus RTU / Sieć Sieć komunikacyjna Realizacja połączeń * terminacja sieci oporami 120Ω * połaczenie i uziemienie z jednej strony ekranów przewodów master 120Ω slave slave 120Ω

9 Protokół Modbus RTU / Sieć Sieć komunikacyjna Realizacja połaczeń Porty komunikacyjne urządzeń zgrupowanych, np. w jednej rozdzielnicy spinamy kolejno od licznika do licznika. Można pominąć uziemienie ekranów.

10 Protokół Modbus RTU / Sieć Sieć komunikacyjna Obciążenie jednostkowe Konieczność ograniczenia obciążenia magistrali decyduje o maksymalnej liczbie przyłączonych urządzeń SLVE. Do określenia liczby urządzeń w magistrali służy jednostka obciążenia jednostkowego (UL - Unit Load), która odpowiada rezystancji obciążenia o wartości około 12kΩ. Urządzenia MSTER - zgodnie ze standardem - muszą mieć możliwość współpracy z obciążenia. 32 jednostkami Zastosowanie odbiorników mających obciążenie o wartości niższej niż 1UL pozwala do jednej magistrali dołączyć większą ilość urządzeń. 1/1UL = 32 1/2UL = 64 1/4UL = 128 1/8UL = urządzenia SLVE

11 Protokół Modbus RTU / Sieć Sieć komunikacyjna udowa sieci Stosując specjalistyczne urządzenia, takie jak: * moduły terminacyjne * separatory * wzmacniacze * konwertery możemy rozbudowywać sieć do dowolnej liczby urządzeń typu SLVE RM-07 RM-07 RM-07 RM-07

12 Protokół Modbus RTU / Sieć Urządzenia pomocnicze Moduł terminacyjny * terminacja sieci * polaryzacja sieci * wzmocnienie sygnału MSTER V DC MSTER V DC SLVE GROUP SLVE GROUP SLVE GROUP MSTER GND TERMINCJ - Standardowe zakończenie końców linii komunikacyjnej. Wymagane w każdym przypadku. POLRYZCJ - terminacja wraz z wyrównaniem potencjałów na linii. Poprawia parametry komunikacji w przypadku braku wspólnej masy sygnałowej(gnd)mster i grupy SLVES (np. liczniki energii). WZMOCNIENIE - terminacja wraz z aktywnym zasileniem końca linii. Zalecane przy liniach o dł. powyżej 100 z kilkunastoma urządzeniami SLVE w tej magistrali.

13 Protokół Modbus RTU / Sieć Urządzenia pomocnicze Wzmacniacz / separator RM-07 * wzmocnienie sygnału * separacja galwaniczna * przedłużenie grupy * rozgałęzienia P1 3 Tx/Rx P WZMOCNIENIE PRZEDŁUŻENIE MSTER RM-07 SLVE MSTER SLVE 32 RM-07 SLVE 32 Wzmacnia sygnał na długich odcinkach linii ( m i dłuższe). Pozwala na spięcie na jednej linii więcej niż 32 urządzenia. Każdy separator przedłuża linię o kolejną grupę 32 urządzeń. SEPRCJ MSTER RM-07 SLVE Stanowi galwaniczną separację urządzeń SLVE od MSTER, konwerterów iub sieci LN. Nie przepuszcza przepięć lub zwarć mogących wystąpić po stronie magistrali grożących zniszczeniem urządzeń MSTER, PC i innych sieci LN ROZGŁĘZIENIE MSTER RM-07 Pozwala na spięcie wielu grup modbus zewnętrzna magistralę lub dopięcie podgrupy (odnogi) w magistralę główną.

14 Protokół Modbus RTU / Sieć Urządzenia pomocnicze Konwerter RS->US WE-1800-T US pomarańczowy żółty (+) ( ) -01M -03M -03M CT konwerter / US modbus RTU

15 Protokół Modbus RTU / Sieć Urządzenia pomocnicze Konwerter RS->TCP/IP TC M -03M -03M CT router [static IP] (modbus RTU) ethernet [LN] (TCP/IP) konwerter (portserwer) internet -01M -03M -03M CT (modbus RTU) ethernet [LN] (TCP/IP) ethernet [LN] router

16 Protokół Modbus RTU / Sieć Urządzenia pomocnicze Konwerter RS->868MHz TC-863 radiomodem radiomodem radiomodem

17 Protokół Modbus RTU / Sieć Sieć komunikacyjna udowa sieci Level 3 ZI-21-3 piętra - 1 gałąź - gałąź zamknięta modułami - podłączenie do MT-CPU-1 bezpośrednio poprzez port RS - zasilanie rezerwowe serwera ECH-06+KU-12 - w układzie wzmocnienia sygnałowego (+ zasilacz ZI-21 na końcu linii) Level 2 Level 1 SLVE GROUPE max. 32 device METERNET PRO PC LN MT-CPU-1 ECH-06 ZI-24 KU-12 LN

18 Protokół Modbus RTU / Sieć Sieć komunikacyjna Level 3 udowa sieci ZI-21 SLVE GROUPE max. 32 device SLVE GROUPE max. 32 device RM-07 P1 P2 RM-07 P1 P2-3 piętra - 3 gałęzie - piętro 1-2: grupa do 32 urządzeń - pietro 3: 2 grupy do 32 urządzeń - każda gałąź zamknięta modułami - każda gałąź zamknięta separatorem RM-07 - gałąź 3 z przedłużeniem do 64 urządzeń poprzez dodatkowy RM-07 - gałęzie połączone zewnętrzną magistralą RS z terminacją modułami - podłączenie do MT-CPU-1 bezpośrednio poprzez port RS - zasilanie rezerwowe serwera ECH-06+KU-12 ZI-21 ZI-21 RM-07P1 P2 Level2 SLVE GROUPE max. 32 device Level1 SLVE GROUPE max. 32 device METERNET PRO PC LN RM-07P1 P2 MT-CPU-1 ECH-06 ZI-24 KU-12 LN

19 Protokół Modbus RTU / Sieć Sieć komunikacyjna udowa sieci ZI-21 Level 3 SLVE GROUPE max. 32 device LN TC-1000 RM-07P1 P2-3 piętra - 3 gałęzie - każda gałąź zamknięta modułami - każda gałąź zamknięta separatorem RM-07 - podłączenie do MT-CPU-1 poprzez konwertery LN TC zasilanie rezerwowe serwera ECH-06+KU-12 ZI-21 Level 2 SLVE GROUPE max. 32 device LN TC-1000 RM-07P1 P2 METERNET PRO PC ZI-21 Level 1 SLVE GROUPE max. 32 device LN MT-CPU-1 ECH-06 ZI-24 KU-12 LN TC-1000 RM-07P1 P2

20 Protokół Modbus RTU / Sieć Sieć komunikacyjna udowa sieci ZI-21 Level 3 SLVE GROUPE max. 32 device RM-07P1 P2-3 piętra - 3 gałęzie - każda gałąź zamknięta modułami - każda gałąź zamknięta separatorem RM-07 - gałęzie połączone zewnętrzną magistralą RS z terminacją modułami - podłączenie do MT-CPU-1 poprzez konwerter LN TC zasilanie rezerwowe serwera ECH-06+KU-12 ZI-21 RM-07P1 P2 Level 2 SLVE GROUPE max. 32 device METERNET PRO Level 1 PC ZI-21 SLVE GROUPE max. 32 device LN MT-CPU-1 ECH-06 ZI-24 KU-12 LN TC-1000 RM-07P1 P2

21 Protokół Modbus RTU / Sieć Sieć komunikacyjna udowa sieci - gałąź zamknięta konwerterem LN TC gałęźie połączone magistaral RS - podłączenie do MT-CPU-1 poprzez sieć LN z wykorzystaniem ruterów WI-FI w połaczeniu typu RIDGE (most) - zasilanie rezerwowe serwera ECH-06+KU-12 METERNET PRO PC LN MT-CPU-1 ECH-06 ZI-24 KU-12 LN LN P wi-fi P wi-fi TC-1000 RIDGE connection

22 Protokół Modbus RTU / Sieć Sieć komunikacyjna udowa sieci - 1 grupa główna modbus G1.0 (do 32 szt. liczników w grupie) - 1 podgrupa modbus G1.1 separowana modułami RM grupa i podgrupa zamknięte modułami (2 szt.) - zasilanie rezerwowe serwera ECH-06+KU-12 KU-12 ZI-24 ECH-06 MT-CPU-1 LN METERNET PRO PC LN gałąź G1.0 P2 ZI-21 RM-07 P1 ZI-21 L1 gałąź G1.1

23 Protokół Modbus RTU / Sieć M-LI-4 M-LI-4 ECH-06 Sieć komunikacyjna Wyjście impulsowe SO + moduł M-LI-4 METERNET PRO PC KU-12 ZI-24 MT-CPU-1 LN - wyjścia impulsowe SO podłączone do modułów impulsowych z wyjściem modbus - 1 gałąź modbus - gałąź zamknięta modułami - podłączenie do MT-CPU-1 bezpośrednio poprzez port RS - zasilanie rezerwowe serwera ECH-06+KU-12 M-LI-4 M-LI-4 ZI-4-02d / -02dCT -02d / -02dCT

24 Protokół Modbus RTU / Sieć Sieć komunikacyjna Wyjście impulsowe SO + moduł M-LI-4 24VDC (ZI-4) + ~4,7kΩ 0,25W + 0,3W + 0,3W SO + 0,1W IN1 COM IN2 M-LI-4 Lo IN1 COM IN2 M-LI-4 Lo ~4,7kΩ 0,25W SO + 0,1W SO ~100m IN ~4,7kΩ 0,25W SO + 0,1W ~4,7kΩ 0,25W SO + 0,1W

25 Protokół Modbus RTU / Sieć Sieć komunikacyjna Wyjście impulsowe SO + moduł M-LI-4 układ oddzielnego zasilania 24VDC (ZI-24) 24VDC (ZI-24) + + 4,7kΩ + SO + IN1 COM IN2 M-LI-4 Lo SO ~100m IN SO + 4,7kΩ

26 Protokół Modbus RTU / Sieć Protokół Modbus RTU trybuty transmisji: * prędkość transmisji [kbps]: 1200/2400/4800/9600/19200/38400/57600/ * kontrola parzystości TK / NIE / RK * bity danych: 8 bitów * bity startu 1 / 2 * bity stopu 1 / 1.5 / 2 dresy sieciowe: 0 broadcast - zapytanie do wszystkich urządzeń zakres indywidualnych adresów urządzeń slave Ramka danych:

27 Protokół Modbus RTU / Sieć Protokół Modbus RTU Kody poleceń * 01 (0x01) Read Coils Odczyt stanów jednego lub wielu kolejnych wyjść binarnych * 02 (0x02) Read Discrete Inputs Odczyt wartości jednego lub wielu kolejnych wejść binarnych * 03 (0x03) Read Holding Registers Odczyt wartości z jednego lub wielu kolejnych rejestrów 16- bitowych * 04 (0x04) Read Input Registers Odczyt wartości z jednego lub wielu kolejnych rejestrów 16- bitowych * 05 (0x05) Write Single Coil Ustawienie wartości pojedynczego wyjścia binarnego * 06 (0x06) Write Single Register Ustawienie wartości pojedynczego rejestru 16-bitowego * 15 (0x0F) Write Multiple Coils Ustawienie wartości wielu kolejnych wyjść binarnych * 16 (0x10) Write Multiple registers Ustawienie wartości wielu kolejnych rejestrów * ustalane dla danego rejestru przez producenta * adres podawany w systemie Hex lub Dec

28 Protokół Modbus RTU / Sieć Protokół Modbus RTU Rejestry Rejestry - komórki pamięci urządzenia, w których zapisywane są zmienne systemowe: * wartości bitowe [1 bit: 0/1] * wartości liczbowe [2 bajty] U I F V Hz R1 adres trybuty rejestrów: * read - do odczytu * write - do zapisu R1: R2 R3 adres adres dresy rejestrów: * ustalane przez producenta urządzenia * adres podawany w systemie Hex lub Dec * zawsze opisane w instrukcji użytkowania * czasami wymagany przedrostek wartości 4000 * czasami istnieje potrzeba podania fizycznej pozycji rejestru a nie jego numeru (przesunięcie wartości o +1)

29 Protokół Modbus RTU / Sieć Protokół Modbus RTU Znaczenie wartości rejestrów Projekcja * dwójkowa IN: * szesnastkowa HEX: FF * dziesiętny DEC: 255 Typy zmiennych * OOL - wartość bitowa (1 rejestr - 1 bit) * INT - liczba całkowita (1 rejestr - 16 bitów) * HEX - liczba zapisywana w postaci szesbastkowej * CD - format inary-coded Decimal, czyli system dziesiętny zakodowany dwójkowo (1 rejestr - 4 bajty: jeden bajt na 1 znak) Wartości * SIGNED - liczba ze znakiem +/-; 1 INT * UNSIGNED - liczba bez znaku; 1 INT * LONG / LONG INVERS - liczba złożona z 2 rejestrów (32 bity); 2 INT (Hi i Lo) * DOU / DOU INVERS - liczba złożona z 4 rejestrów (64 bity); 4 INT * FLOT / FLOT INVERS - liczba złożona z 2 rejestrów (32 bity); 2 INT

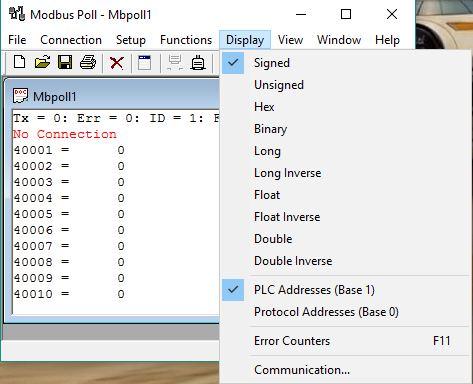

30 Protokół Modbus RTU / Sieć Protokół Modbus RTU Przekształcenia liczbowe * DEC / HEX / IN * FLOT - cecha i mantysa * LONG - złożenie bitowe słów HI i LO Hi: Lo: IN HILO: DEC HI 256²+LO
