3 1. Przeznaczenie Moduł CM przeznaczony jest łączenia dwóch niezaleŝnych sieci ModBus RTU. Za pomocą modułu CM przekazywane są dane pomiędzy sieciami. Wymiana danych odbywa się za pomocą rejestrów interpretowanych zgodnie ze specyfikacją protokołu ModBus. 2. Tryby pracy 2.1. Tryb inicjalizacyjny Jest to tryb, w którym urządzenie inicjalizuje porty komunikacyjne, sprawdzane jest działanie wszystkich diod sygnalizacyjnych i aktualizowane są wszystkie ustawienia modułu. Występuje on bezpośrednio po załączeniu zasilania oraz po wyjściu z trybu konfiguracyjnego Tryb normalny Jest to podstawowy tryb pracy modułu, w którym obsługiwane są wszystkie główne funkcje modułu. 3. Podłączenie modułu Na poniŝszych rysunkach przedstawione zostały sposoby podłączenia modułu CM w wykorzystaniem RS232 oraz RS485. 3

4 Rys Moduł CM-180-1, COM1-RS232, COM2 RS232. 4

5 Rys Moduł CM-180-1, COM1 RS485, COM2 RS485. Rys Moduł CM-180-1, COM1 RS485, COM2 RS232. 5

6 Rys Moduł CM-180-1, COM1 RS232, COM2 RS Konfiguracja parametrów portów komunikacyjnych Ustawienia pinów adresu urządzenia slave i prędkości transmisji COM Adres Prędkość transmisji slave [bit/s] ,gdzie: 0 pozycja OFF pinu; 1- pozycja ON pinu. 6

7 Ustawienia pinów adresu urządzenia slave i prędkości transmisji COM Adres Prędkość transmisji slave [bit/s] ,gdzie: 0 pozycja OFF pinu; 1- pozycja ON pinu. 5. Sygnalizacja stanu modułu przy pomocy diod Sygnalizacja stanu modułu przy pomocy diod Diody PWR i statusu PWR RUN Opis czerwona x Moduł jest zasilony x wyłączona/ŝółta Moduł wykonuje program Diody komunikacyjne i statusu MOD COM1 COM2 Opis wyłączona zielona x Poprawna ramka na porcie COM1 wyłączona x zielona Poprawna ramka na porcie COM2 czerwona pomarańczowa x czerwona x pomarańczowa Błąd ramki i wysłanie komunikatu błędu na porcie COM1 Błąd ramki i wysłanie komunikatu błędu na porcie COM2 czerwona czerwona x Błąd CRC w ramce na porcie COM1 czerwona x czerwona Błąd CRC w ramce na porcie COM2 x dowolny stan diody 6. Dostępne funkcje protokołu ModBus Dostępne funkcje protokołu MODBUS Numer funkcji Opis 1 Odczyt rejestrów zapisywalnych 4 Odczyt rejestrów niezapisywalnych 6 Zapis pojedynczego rejestru 16 Zapis wielu rejestrów Adresacja rejestrów rozpoczyna się od rejestru 1. 7

8 7. Sygnalizowanie błędów Moduł posiada zaimplementowaną obsługę sygnalizowania błędów zgodną ze specyfikacją protokołu ModBus. Dostępne komunikaty błędów oraz ich opis przedstawiono w poniŝszej tablicy. Dostępne komunikaty błędów protokołu MODBUS Treść komunikatu Opis 1 Niedozwolona funkcja 2 Niedozwolony adres rejestru 8. Ograniczenia Ograniczenia Opis Wartość Maksymalna ilość rejestrów, jaka moŝe być odczytana jednym poleceniem (funkcja 3, 4) 120 Maksymalna ilość rejestrów, jaka moŝe być zapisana jednym poleceniem (funkcja 16) 20 Liczba dostępnych rejestrów Opis wyprowadzeń i wymiary Rys Widok modułu CM-180(po prawej po zdjęciu górnego wieczka). 8

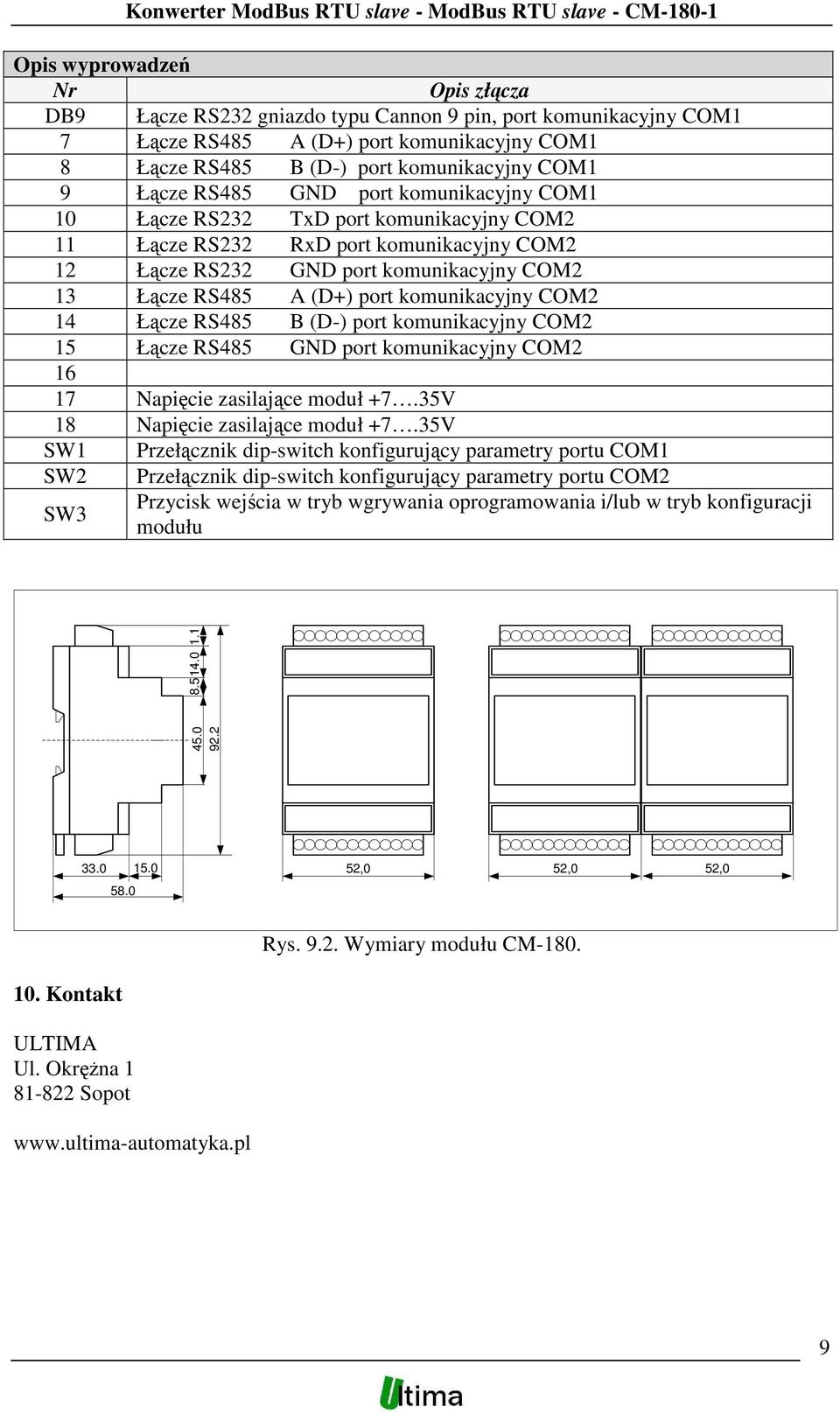

9 Opis wyprowadzeń Nr Opis złącza DB9 Łącze RS232 gniazdo typu Cannon 9 pin, port komunikacyjny COM1 7 Łącze RS485 A (D+) port komunikacyjny COM1 8 Łącze RS485 B (D-) port komunikacyjny COM1 9 Łącze RS485 GND port komunikacyjny COM1 10 Łącze RS232 TxD port komunikacyjny COM2 11 Łącze RS232 RxD port komunikacyjny COM2 12 Łącze RS232 GND port komunikacyjny COM2 13 Łącze RS485 A (D+) port komunikacyjny COM2 14 Łącze RS485 B (D-) port komunikacyjny COM2 15 Łącze RS485 GND port komunikacyjny COM Napięcie zasilające moduł +7.35V 18 Napięcie zasilające moduł +7.35V SW1 Przełącznik dip-switch konfigurujący parametry portu COM1 SW2 Przełącznik dip-switch konfigurujący parametry portu COM2 SW3 Przycisk wejścia w tryb wgrywania oprogramowania i/lub w tryb konfiguracji modułu ,0 52,0 52,0 Rys Wymiary modułu CM Kontakt ULTIMA Ul. OkręŜna Sopot 9
