PROJEKT ROZBIÓRKI BUDYNKU

Transkrypt

1 FRABUD JOACHIM FRANZ ul. Niecała 33; Bydgoszcz nr tel kom adres PROJEKT ROZBIÓRKI BUDYNKU TEMAT: Rozbiórka budynku pomocniczo-warsztatowego ( oficyny ) ADRES: działka nr 111/2 obręb 108, położona w Bydgoszczy przy ul. Grodzkiej INWESTOR: Miasto Bydgoszcz Wydział Inwestycji Miasta ul. Jezuicka Bydgoszcz Branża : budowlana AUTOR IMIĘ I NAZWISKO UPRAWNIENIA PODPIS OPRACOWAŁ: inż.. Elzbieta Noga UAN-NB-7210/141/84 wykonawcze sp. konstrukcyjno-budowlanej NB-7210/151/76 wykonawcze sp.konstrukcyjno-budowlana SPRAWDZIŁ: inż.. Ryszard Kufel NB-7210/85/80 projektowe sp. konstrukcyjno-budowlanej Bydgoszcz 20 maj 2014 r

2 - 2- Zawartość opracowania: I. Strona tytułowa str.1 II. Opis techniczny 1. Podstawa opracowania str.3 2. Dane ogólne o lokalizacji inwestycji str.3 3. Wykaz istniejących obiektów budowlanych na terenie działki str.4 4. Dane ogólne o budynku pomocniczo-warsztatowym str Dane materiałowo konstrukcyjne budynku str.5 6. Zakres, kolejność i sposób prowadzenia robót rozbiórkowych str Sposób zapewnienia bezpieczeństwa ludzi i mienia przy prowadzeniu robót rozbiórkowych budynku pomocniczo-warsztatowego str.8-9 III. Informacja bezpieczeństwa i ochrony zdrowia str IV. Dokumentacja rysunkowa str Plan sytuacyjny str Część graficzna: Rzut przyziemia Przekrój II-II str.14 str.15 Elewacja zachodnia str.16 V. Dokumentacja fotograficzna str VI. Dokumentacja formalna str Oświadczenie str Uprawnienia budowlane str Zaświadczenie o przynależności do K-PIIB str Zgoda Diecezji Bydgoskiej na wejście w działkę nr 108/2 str Decyzja nr 76/2014 Prezydenta Miasta Bydgoszczy z dnia r Znak BKZ EMZ str Pismo WUOZ w Toruniu Delegatura w Bydgoszczy z dnia r znak WUOZ.DB.ZAR ED. str.33 FRABUD JOACHIM FRANZ ul. Niecała Bydgoscz

3 - 3 - II. OPIS TECHNICZNY 1. Podstawa opracowania a) Umowa z Inwestorem Miastem Bydgoszcz z dn r nr WIM b) Wizje lokalne w terenie c) Obowiązujące normy, przepisy i literatura techniczna w tym Ustawa Prawo Budowlane z dn. 7 lipca 1994 r z póź. Zmianami Rozporządzenie Ministra Infrastruktury z dn. 6 lutego 2003 r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz.U. z 2003 r nr 47 poz. 401 w szczególności Rozdział 18 : Roboty rozbiórkowe Rozporządzenie Ministra Pracy i Polityki Socjalnej z dn.26 września 1997 r w sprawie ogólnych przepisów bezpieczeństw i higieny pracy Rozporządzenie Ministra Infrastruktury z dn.26 czerwca 2002 r w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia ( Dz.U Nr 108, poz.953) d) Dokumentacja fotograficzna e) Inwentaryzacja do celów niniejszego opracowania f) Analiza własna 2. Dane ogólne o lokalizacji inwestycji Działka nr 111/2 z obrębu 108 położona jest w centrum Bydgoszczy na obszarze Starego Miasta, w części objętej obszarowo wpisem do rejestru zabytków nr decyzji nr 324 z dnia 7 sierpnia 1954 r. Od strony zachodniej działka graniczy z ul. Podwale; od strony północnej z Rybim Rynkiem; od strony południowej z działką nr 112/2 stanowiącą własność Gminy Bydgoszcz, a od strony wschodniej z terenem Seminarium Duchownego Diecezji Bydgoskiej. Ulice Grodzka i Podwale oraz wszystkie ulice w obrębie Starego Miasta są ulicami o nawierzchni utwardzonej; Teren działki 111/2 jest płaski i utwardzony płytkami betonowymi tzw. trylinką. Inwestycja nie stwarza zagrożenia dla środowiska. Wschodnia ściana budynku pomocniczo-warsztatowego wznosi się bezpośrednio na granicy działek nr 111/2 i 108/2. FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

4 Wykaz istniejących obiektów budowlanych na terenie działki Budynek pomocniczo-warsztatowy objęty niniejszym opracowaniem; nie wpisany do rejestru zabytków, Budynek teatru z funkcją mieszkaniową, Budynek Pracowni plastycznej; wpisany do rejestru zabytków pod nr A/365/1 Infrastruktura techniczna tj. sieć kanalizacji deszczowej, sieć wodociągowa, sieć energetyczna nn, przyłącze kanalizacji sanitarnej nie naniesione na mapę sytuacyjno-wysokościową. Drzewo - Kasztanowiec biały 4. Dane ogólne o budynku pomocniczo-warsztatowym Budynek powstał ok roku, na rzucie zbliżonym do prostokąta z przewężeniem przy budynku teatru; w wymiarach zewnętrznych: Długość - 25,49 m Szerokość - 4,66 / 3,79 m Wysokość w okapie 3,4m 2 Powierzchnia zabudowy - 109,51 m 2 Powierzchnia użytkowa - 92,70 m 2 Kubatura m 3 W budynku znajdowała się do przełomu lat -40 XXw kręgielnia wchodząca w skład kompleksu restauracyjno koncertowego znanego jako Wichters Festäle. W 1959 roku budynek został zaadaptowany do funkcji pomocniczych (warsztat, pracownia krawiecka, farbiarnia) dla potrzeb Teatru Polskiego, a następnie Opery Nova. Budynek zrealizowany jako wolnostojący, jednokondygnacyjny, niepodpiwniczony w technologii tradycyjnej. Konstrukcja ścian fundamentowych, ścian zewnętrznych i wewnętrznych oraz kominów z cegły ceramicznej pełnej. Budynek przekrywa dach drewniany jednospadowy, poszyty deskami i pokryty papą smołową. Strop konstrukcji drewnianej legary, deski, ocieplony płytami wiórowo-cementowymi ( suprema ), otynkowany. FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

5 - 5 - Ścianki działowe z cegły pełnej gr. 12cm otynkowane oraz z płyty pilśniowej na ruszcie drewnianym, tynk cementowo-wapienny na matach trzcinowych. Posadzki drewniane deski na legarach. Okna drewniane prostokątne pojedynczo szklone, drzwi drewniane. W chwili obecnej budynek jest nieużytkowany, jego stan techniczny jest bardzo zły: - zapadnięty częściowo dach i strop; belki dachowe i stropowe częściowo spróchniałe - rynny w bardzo dużym stopniu skorodowane - powybijane szyby - powyrywane drzwi - częściowo zerwane tynki - pozostałości instalacji w postaci odcinków rur i kabli - zapadnięte posadzki 5. Dane materiałowo-konstrukcyjne a) ściany fundamentowe z cegły pełnej gr. 25 cm b) ściany nośne z cegły pełnej gr. 25 cm c) strop legary drewniane o przekroju 100x100 mm, podbite od spodu deskami gr. 25 mm, ocieplone płytami wiórowo cementowymi (supremą), tynk cementowo- wapienny na matach trzcinowych d) więźba dachowa drewniana krokwie o przekroju 200x200mm, poszyta deskami gr. 28 mm, pokryta papą smołową, e) posadzki drewniane lentex, deski gr. 32 mm, legary gr. 150x150 mm, 6. Zakres, kolejność i sposób prowadzenia robót rozbiórkowych Rozbiórka obejmuje wyłącznie budynek pomocniczo-warsztatowy (oficynę ) oznaczony na planie sytuacyjnym literą A. Budynek zostanie rozebrany całkowicie - łącznie z fundamentami, metodą ręczną przy użyciu urządzeń elektrycznych i narzędzi ręcznych, bez odzysku materiałów. Ze względu na lokalizację rozbieranego budynku obszar ochrony konserwatorskiej na etapie rozbiórki fundamentów należy bezwarunkowo zapewnić nadzór konserwatorski i archeologiczny, zgodnie z pismem WUOZ w Toruniu Delegatura w Bydgoszczy z dn r znak WUOZ.DB.ZAR ED. FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

6 - 6 - W związku z tym,że budynek przeznaczony do rozbiórki usytuowany jest na granicy z działką, której właścicielem jest Diecezja Bydgoska Inwestor uzyskał zgodę na wejście w teren jej działki. Bezpośrednio przed rozpoczęciem robót rozbiórkowych Inwestor ma obowiązek uzgodnić z Diecezją Bydgoską przewidywany sposób, zakres i termin korzystania z jej terenu. Inwestor po zakończeniu prac jest zobowiązany naprawić szkody wynikłe z korzystania z nieruchomości sąsiadującej oraz wykonać ogrodzenie w miejsce wschodniej ściany rozebranego budynku. W trakcie oględzin budynku nie stwierdzono, by do budynku były doprowadzone czynne przyłącza; biorąc jednak pod uwagę zużycie techniczne budynku i jego dewastację nie można w sposób jednoznaczny wykluczyć istnienia przyłączy. Wobec tego Inwestor winien uzyskać od gestorów mediów potwierdzenie o braku podłączenia mediów lub sprawdzić to we własnym zakresie. Wzdłuż granicy działek nr 111/2 i 108/2 w niewielkiej odległości od budynku biegną kable energetyczne Inwestor winien uzyskać przed przystąpieniem do robót rozbiórkowych informacje od ENEA SA o możliwości czasowego wyłączenia zasilania kabli oraz o ewentualnych zabezpieczeniach kabli na czas rozbiórki. W południowo-wschodniej części dziedzińca nieruchomości, w odległości pół metra od ściany budynku wyrasta kasztanowiec biały, którego korona rozrasta się nad dachem budynku oficyny. Równoległe do kasztanowca, na działce nr 108/2 wyrasta dąb szypułkowy, którego korona przenika się z koroną kasztanowca. Zgodnie z ekspertyzą kasztanowca białego ( Aesculus hippocastanum L. ) wykonaną przez dr inż. Macieja Karczyńskiego z dnia r należy przed rozpoczęciem prac rozbiórkowych: 1. zabezpieczyć pień drzewa przed uszkodzeniami poprzez owinięie go matami słomianymi do wysokości 2,0m, mocowanymi drutem lub syntetycznym sznurkiem co cm. W żadnym wypadku nie wolno wbijać w pień elementów mocujących np. gwoździ, wkrętów. Dodatkowo należy jeszcze pień drzewa oszalować deskami do wysokości 2,0m, mocowanymi opaskami z drutu lub taśmami stalowymi, w ilości 3 na pniu. W miejscach gdzie płaszczyzna desek nie przylega do pnia, powstałą pustkę wypełnić torfem lub słomą. 2. zasięg gałęzi korony ograniczyć przez odgięcie ich ku górze i podwiązać FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

7 - 7 - szeroką taśmą ogrodniczą do wyższych konarów; pod żadnym pozorem nie wolno ciąć gałęzi korony. 3. przy wykonywaniu wykopu odsłaniającego fundament i przy rozbiórce fundamentu zakazuje się usuwania korzeni kasztanowca białego, usuwać można tylko korzenie woskowate o średnicy 1-2 mm. 4. na terenie dziedzińca nie składować gruzu, ze względu na zagrożenie zanieczyszczenia gleby mające negatywny wpływ na drzewo Ze względu na ograniczoną wolną powierzchnię wokół rozbieranego budynku, materiały z rozbiórki - cegły, papę, supremę, stare meble, liście rynny, obróbki, należy na bieżąco ręcznie ładować na samochody ciężarowe o ładowności 5t i wywieźć do utylizacji lub na wysypisko śmieci. Niezbutwiałe elementy drewniane (belki dachowe i stropowe, deski, legary) składować na trylince pod ścianą teatru, następnie wywieźć w miejsce wskazane przez Inwestora. Roboty rozbiórkowe należy prowadzić metodą ręczną wg poniższej kolejności: a) przekazanie placu rozbiórki zgodnie z uzgodnieniami zawartymi w umowie b) wyznaczenie obrysu terenu rozbiórki c) zabezpieczenie terenu rozbiórki z uwzględnieniem bezpieczeństwa i higieny pracy w trakcie prowadzenia prac rozbiórkowych, ze szczególnym uwzględnieniem ruchu kołowego i pieszego po działce nr 108/2 d) demontaż rynien wzdłuż ściany zachodniej e) montaż rusztowania przestawnego wzdłuż ściany wschodniej, północnej i zachodniej wraz z zabezpieczeniem siatką f) rozbiórka kominów oraz ściany wschodniej i północnej z cegieł do poziomu oparcia belek dachowych g) demontaż konstrukcji dachu ze względu na to, że dach jest częściowo zapadnięty wraz ze stropem, należy nad budynkiem zamontować pomost roboczy i z niego prowadzić demontaż dachu i stropu h) usunięcie z wnętrza elementów zapadniętego dachu i stropu oraz śmieci i) demontaż okien i drzwi j) rozbiórka ścian z cegieł i płyty pilśniowej wraz z tynkiem na matach trzcinowych, rozbiórka rusztowania FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

8 - 8 - k) demontaż podłogi z desek i legarów l) uprzątnięcie terenu i przystąpienie do ręcznej rozbiórki fundamentów pod nadzorem archeologicznym; fundamenty od strony wschodniej rozbierać ze szczególną ostrożnością ze względu na bliskość kabli energetycznych m) zasypanie wykopu po fundamentach piaskiem i jego zagęszczenie. W przypadku odkrywki obiektów będących przedmiotem badań archeologicznych teren zasypać po uprzednim uzyskaniu zgody Wojewódzkiego Konserwatora Zabytków Delegatura w Bydgoszczy. n) wyrównanie i sprzątnięcie terenu, poprawienie nawierzchni z trylinki z kostki brukowej o) wykonanie ogrodzenia na granicy działek 111/2 i 108/2 w miejsce rozebranej ściany wschodniej 7. Sposób zapewnienia bezpieczeństwa ludzi i mienia przy prowadzeniu robót rozbiórkowych budynku pomocniczo-warsztatowego 1. Rozbiórkę budynku należy powierzyć firmie specjalizującej w tego typu robotach. Prace rozbiórkowe należy prowadzić pod nadzorem osoby posiadającej stosowne uprawnienia budowlane do sprawowania samodzielnych funkcji technicznych w budownictwie. 2. Teren na którym prowadzone będą prace rozbiórkowe należy wygrodzić i oznakować tablicą informacyjną o terenie niebezpiecznym i zakazie wstępu osobom postronnym. 3. Przed rozpoczęciem prac należy odłączyć od budynku wszystkie instalacje. 4. Prace rozbiórkowe należy tak prowadzić, aby nie zniszczyć lub uszkodzić obiekty zlokalizowane na przedmiotowej działce i sąsiadującej. 5. Wykonawca po zakończeniu prac rozbiórkowych zobowiązany jest do przedstawienia Inwestorowi dokumentów potwierdzających utylizację materiałów z rozbiórki przez uprawnioną do tego firmę oraz wywiezienie gruzu i śmieci na wysypisko. 6. Wykonawca przed przystąpieniem do wykonywania robót rozbiórkowych zobowiązany jest do opracowania instrukcji ich bezpiecznego wykonywania oraz zaznajomienia pracowników z projektem rozbiórki. Pracownicy zatrudnieni przy pracach rozbiórkowych winni być dokładnie zaznajomieni z zakresem prac oraz przeszkoleni w zakresie FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

9 - 9 obowiązujących przepisów bhp przy prowadzeniu robót rozbiórkowych. Winni również posiadać na wyposażeniu osobistym odpowiednią odzież roboczą, kaski, okulary ochronne, maski przeciwpylne oraz niezbędne narzędzia i sprzęt. 7. Prace rozbiórkowe należy prowadzić z wyeliminowaniem zagrożenia upadkiem z wysokości, podrażnienia oczu i błon śluzowych. 8. Pracownikom wykonującym prace rozbiórkowe należy zapewnić odpowiednią odzież ochronną i środki ochrony osobistej, narzędzia i sprzęt, w tym rusztowania i drabiny. Wszystkie prace konieczne do wykonania przed przystąpieniem bezpośrednio do robót rozbiórkowych należy wykonać w ramach zadania inwestycyjnego: Rewitalizacja dawnych budynków Teatru Kameralnego przy ul. Grodzkiej na potrzeby Centrum Organizacji Pozarządowych, Seniorów i Wolantariatu. FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

10 III. Informacja bezpieczeństwa i ochrony mienia 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność prac rozbiórkowych Przedmiotem rozbiórki jest budynek pomocniczo-warsztatowy zlokalizowany na działce nr 111/2 obręb 108 w Bydgoszczy przy ul. Grodzkiej 14-16, oznaczony na mapie sytuacyjno-wysokościowej literą A. Zakres i kolejność wykonywanych prac: a. Rozbiórka rynien b. Montaż rusztowań c. Częściowa rozbiórka kominów i ścian d. Rozbiórka konstrukcji dachu i stropu, demontaż okien i drzwi e. Dalsza rozbiórka kominów i ścian, demontaż podłogi f. Rozbiórka fundamentów g. Zasypanie wykopu po fundamentach 2. Wykaz istniejących obiektów na terenie działki Na działce oprócz budynku objętego projektem rozbiórki znajdują się: a. Budynek teatru z funkcją mieszkaniową b. Budynek pracowni plastycznej c. Infrastruktura techniczna: sieć kanalizacji deszczowej, sieć wodociągowa, siec energetyczna nn 3. Elementy zagospodarowania działki mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Elementami zagospodarowania działki mogącymi stanowić zagrożenie bezpieczeństwa i zdrowia ludzi są elementy uzbrojenia podziemnego tj. sieć energetyczna nn na terenie działki nr 111/2 i sieć energetyczna biegnąca przez działkę nr 108/2 w niewielkiej odległości od ściany wschodniej rozbieranego budynku. 4. Przewidywane zagrożenia mogące wystąpić podczas realizacji rozbiórki, skala i rodzaje zagrożeń Przewidywane zagrożenia: a. Zagrożenie upadkiem z wysokości b. Zagrożenie życia i uszkodzenia ciała przez spadające lub przewracające się części rozbieranego budynku c. Zapylenie mogące spowodować podrażnienie błon śluzowych i oczu FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

11 Skala i rodzaje zagrożeń: Skala zagrożenia przy wszystkich prowadzonych pracach średnia. Rodzaje zagrożeń upadek pracownika z wysokości, upadek narzędzi i materiałów, zaprószenie oczu pyłem przy ładowaniu gruzu na samochody. 5. Szkolenie bhp pracowników przed przystąpieniem do rozpoczęcia prac rozbiórkowych Szkolenie bhp ogólne i stanowiskowe prowadzi kierownik robót lub kierownik rozbiórki przed rozpoczęciem robót rozbiórkowych. Przeprowadzenia szkolenia winno być potwierdzone przez pracowników na piśmie. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywanych prac a) Ogrodzenie i oznakowanie terenu rozbiórki b) Wyznaczenie placów składowych materiałów z rozbiórki c) Odłączenie mediów d) Montaż i demontaż rusztowań przez osoby uprawnione e) Codzienna kontrola stanu rusztowań i ich stabilności f) Wyposażenie pracowników w środki ochrony indywidualnej g) Wyposażenie pracowników w narzędzia posiadające certyfikaty dopuszczenia do pracy h) Dopuszczenie do pracy pracowników o odpowiednich kwalifikacjach i posiadających aktualne badania lekarskie z uwzględnieniem pracy na wysokości i) Bieżąca kontrola stanu technicznego narzędzi i sprzętu. FRABUD JOACHIM FRANZ ul. Niecała Bydgoscz

12 IV. DOKUMENTACJA RYSUNKOWA FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

13 -13- FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

14 -14-

15 -15,16-

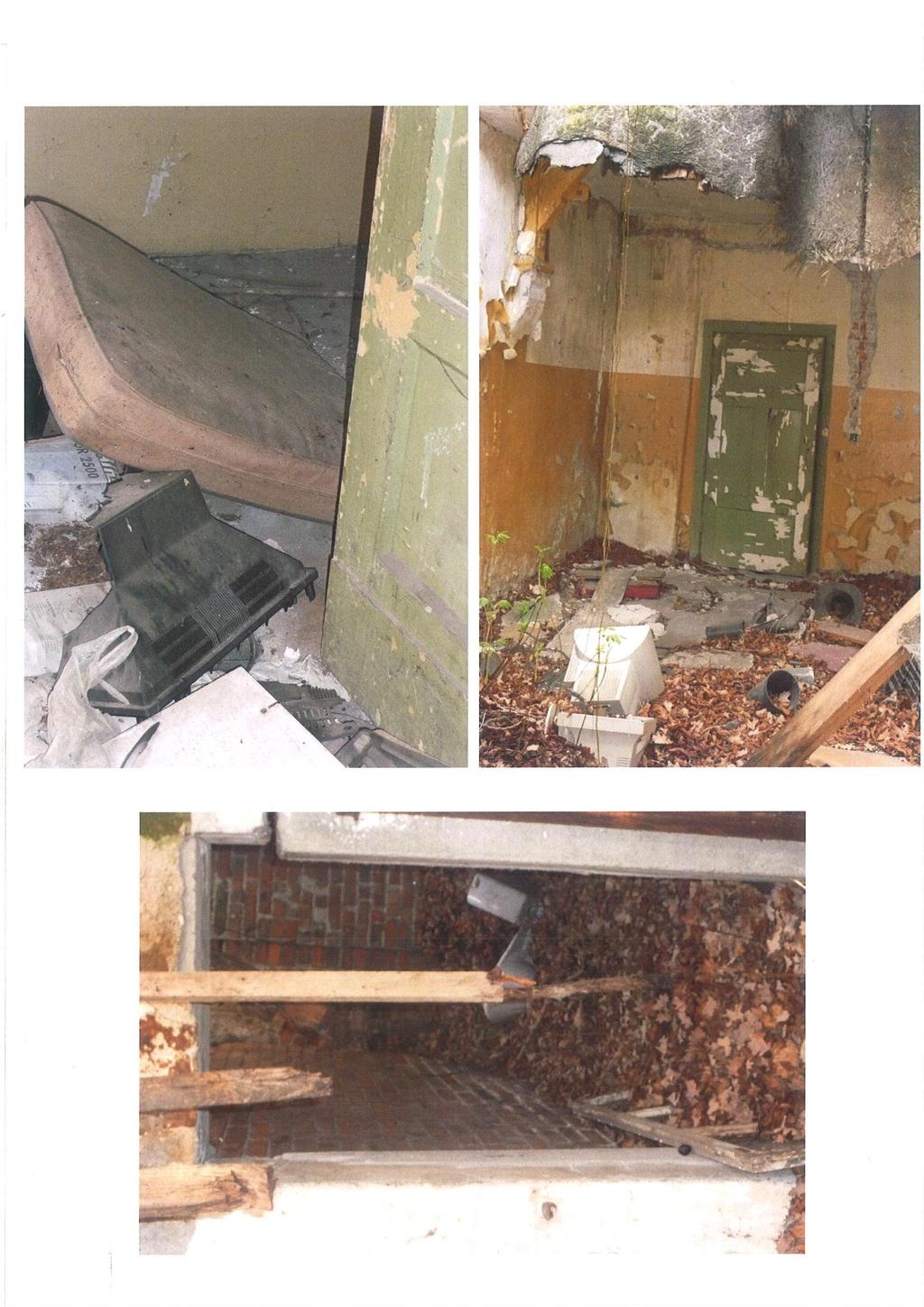

16 -17- V. DOKUMENTACJA FOTOGRAFICZNA FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

17 -18-

18 -19-

19 -20-

20 -21-

21 -22-

22 -23- VI. DOKUMENTACJA FORMALNA FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

23 - 24- O Ś W I A D C Z E N I E My niżej podpisani świadczamy, że projekt rozbiórki budynku pomocniczowarsztatowego zlokalizowanego przy ul. Grodzkiej w Bydgoszczy na działce o numerze ewidencyjnym 111/2 obręb 108 został opracowany zgodnie z wymogami ustawy Prawo Budowlane, obowiązującymi przepisami i zasadami wiedzy technicznej. Noga Elżbieta Upr.bud.nr UAN-NB-7210/141/84 Ryszard Kufel Upr.bud.nr NB-7210/151/76 NB-7210/85/80 FRABUD JOACHIM FRANZ u. Niecała Bydgoszcz

24 - 29-

25 - 30-

26 - 31-

27 - 32-

28 - 33-
