1 FRABUD JOACHIM FRANZ ul. Niecała 33; Bydgoszcz nr tel kom adres PROJEKT ROZBIÓRKI BUDYNKU TEMAT: Rozbiórka budynku pomocniczego ADRES: działka nr 112/2 obręb 108, położona w Bydgoszczy przy ul. Podwale 1 INWESTOR: Miasto Bydgoszcz ul. Jezuicka Bydgoszcz Wydział Inwestycji Miasta Ul. Grudziądzka Bydgoszcz Branża : budowlana AUTOR IMIĘ I NAZWISKO UPRAWNIENIA PODPIS OPRACOWAŁ: inż.. Elzbieta Noga UAN-NB-7210/141/84 wykonawcze sp. konstrukcyjno-wbudowlanej NB-7210/151/76 wykonawcze sp. konstrukcyjno-budowlnej SPRAWDZIŁ: inż.. Ryszard Kufel NB-7210/85/80 projektowe konstrukcyjno-budowlanej sp. Bydgoszcz 20 maj 2014 r

2 - 2- Zawartość opracowania: I. Strona tytułowa str.1 II. Opis techniczny 1. Podstawa opracowania str.3 2. Dane ogólne o lokalizacji inwestycji str Wykaz istniejących obiektów budowlanych na terenie Działki str.4 4. Dane ogólne o budynku pomocniczym str Dane materiałowo konstrukcyjne budynku str.6 6. Zakres, kolejność i sposób prowadzenia robót rozbiórkowych str Sposób zapewnienia bezpieczeństwa ludzi i mienia przy prowadzeniu robót rozbiórkowych budynku pomocniczowarsztatowego str.8-9 III. Informacja bezpieczeństwa i ochrony zdrowia str IV. Dokumentacja rysunkowa str Plan sytuacyjny str Część graficzna: Rzut przyziemia Przekrój II-II str.14 str.15 Elewacja południowa str.16 V. Dokumentacja fotograficzna str VI. Dokumentacja formalna str Oświadczenie str Uprawnienia budowlane str Zaświadczenie o przynależności do K-PIIB str Zgoda Diecezji Bydgoskiej na wejście w działkę nr 108/2 str Decyzja nr 77/2014 Prezydenta Miasta Bydgoszczy, znak BKZ EMZ z dnia r str Pismo Wojewódzkiego Urzędu Ochrony Zabytków w Toruniu Delegatura w Bydgoszczy znak WUOZ.DB.ZAR ED z dn r str.33 FRABUD JOACHIM FRANZ ul. Niecała Bydgoscz

3 - 3 - II. OPIS TECHNICZNY 1. Podstawa opracowania a) Umowa z Inwestorem Miastem Bydgoszcz z dn r nr WIM b) Wizje lokalne w terenie c) Obowiązujące normy, przepisy i literatura techniczna w tym Ustawa Prawo Budowlane z dn. 7 lipca 1994 r z póź. Zmianami Rozporządzenie Ministra Infrastruktury z dn. 6 lutego 2003 r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz.U. z 2003 r nr 47 poz. 401 w szczególności Rozdział 18 : Roboty rozbiórkowe Rozporządzenie Ministra Pracy i Polityki Socjalnej z dn.26 września 1997 r w sprawie ogólnych przepisów bezpieczeństw i higieny pracy Rozporządzenie Ministra Infrastruktury z dn.26 czerwca 2002 r w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia ( Dz.U Nr 108, poz.953) d) Dokumentacja fotograficzna e) Inwentaryzacja do celów niniejszego opracowania f) Analiza własna 2. Dane ogólne o lokalizacji inwestycji Działka nr 112/2 z obrębu 108 położona jest w centrum Bydgoszczy na obszarze Starego Miasta, w części objętej obszarowo wpisem do rejestru zabytków nr decyzji nr 324 z dnia 7 sierpnia 1954 r; działka nr 112/2 wchodzi w skład nieruchomości objętej księgą wieczystą nr BY1B/ /7 i ma dostęp do drogi publicznej poprzez działkę nr 112/1. 0d strony zachodniej działka graniczy z ul. Podwale; od strony północnej z budynkiem nieużytkowanego Teatru Kameralnego; od strony południowej z działką nr 113 będącą we władaniu osób prywatnych, a od strony wschodniej z działką nr 108/1 zabudowaną budynkiem stacji transformatorowej i z działką nr 108/2 należącą do Diecezji Bydgoskiej. Ulice Podwale i wszystkie ulice w obrębie Starego Miasta są ulicami o nawierzchni utwardzonej. FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

4 - 4 - Teren działki 112/2 jest płaski ze spadkiem w kierunku działki nr 108/1 i utwardzony kostką betonową. Różnica między rzędną terenu przy ul. Podwale, a rzędną terenu przy stacji transformatorowej zgodnie z mapą sytuacyjno wysokościową wynosi 0,7m. Wschodnia ściana budynku pomocniczego wznosi się bezpośrednio na granicy działek nr 112/2 i 108/1 i przylega bezpośrednio do budynku stacji transformatorowej. 3. Wykaz istniejących obiektów budowlanych na terenie działki Infrastruktura techniczna tj. sieć kanalizacji deszczowej, sieć wodociągowa, sieć energetyczna nn, przyłącze kanalizacji sanitarnej i c.o nie naniesione na mapę sytuacyjno-wysokościową. 4. Dane ogólne o budynku pomocniczo-warsztatowym Wschodnia pierzeja ul. Powale została zabudowana w pierwszej dekadzie XX w. Wiek budynku będącego przedmiotem niniejszego opracowania trudni określić wiarygodnie, ze względu na brak archiwalnych zapisów. Na podstawie oględzin południowej ściany teatru stwierdza się, że w przeszłości w tym miejscu istniał budynek kilku kondygnacyjny o dachu dwuspadowym i płaskim( widoczne ślady byłej zabudowy na południowej ścianie teatru). Na podstawie wykonanej inwentaryzacji i analizy własnej przyjęto, że budynek pomocniczy został wybudowany po okresie II wojny światowej z materiałów rozbiórkowych; budynek wyremontowano na przełomie wieku XX i XXI. Wymiary budynku: Długość - 25,60 m Szerokość - 6,38 m Wysokość w okapie - 3,3m 2 Powierzchnia zabudowy 163,33 m 2 Powierzchnia użytkowa - 132,78 m 2 Kubatura - 404,0 m 3 FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

5 - 5 - Budynek zrealizowany w zabudowie ciągłej z bryłą Teatru Kameralnego, na rzucie prostokąta, jednokondygnacyjny, niepodpiwniczony w technologii tradycyjnej. Konstrukcja ścian fundamentowych i ścian zewnętrznych z cegły ceramicznej pełnej. Budynek przekrywa dach drewniany jednospadowy, poszyty deskami i pokryty papą smołową. Strop konstrukcji lekkiej - profile lekkie zimnogietę zamknięte płytą STG, ocieplony wełną mineralną i styropianem, Ścianki działowe jako lekkie profile ścienne zimnogięte, zamknięte obustronnie płytą STG,grubości cm. Posadzki betonowe wykończone płytkami gresowymi. Okna wykonane jako witryny nieotwieralne z szybą zespoloną, drzwi zewnętrzne stalowe ocieplone, drzwi wewnętrznych brak. W chwili obecnej budynek jest nieużytkowany, w stanie technicznym średnim. : - pokrycie dachu liczne pęcherze i spękania, powodujące zacieki na stropie; dźwigary drewniane w dobrym stanie drewno zdrowe, bez śladów zmurszenia - brak drzwi wewnętrznych - brak w łazience armatury i przyborów sanitarnych - brak grzejników, gniazd wtykowych - okna stałe, wentylacja tylko grawitacyjna nie spełniająca swojego zadania - kratki wentylacyjne umieszczone pod okapem w ścianie południowej czyli najbardziej nasłonecznionej - brak osprzętu elektrycznego - uszkodzona podsufitka okapu - uszkodzona rura spustowa 5. Dane materiałowo-konstrukcyjne a) ściany fundamentowe z cegły pełnej gr. 50 cm, b) ściany nośne z cegły pełnej gr. 25 i 50 cm, ściana nośna północna ocieplona wełną mineralną gr. 15 cm zamknięta ścianą z płyty STG na profilach zimnogiętych C100, c) strop podwieszony do więźby dachowej na profilach zimnogiętych, z płyty STG, ocieplony wełną mineralną i styropianem, FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

6 - 6 - d) więźba dachowa drewniana konstrukcji drewnianej - dźwigary z desek gr. 28 mm, poszycie dachu stanowią deski gr. 28 mm i papa asfaltowa e) posadzki betonowe, podłoga z płytek gresowych, f) wykończenie ścian wewnętrznych - płytki glazurowane, farba emulsyjna, 6. Zakres, kolejność i sposób prowadzenia robót rozbiórkowych Rozbiórka obejmuje budynek pomocniczy oznaczony na planie sytuacyjnym literą B. Budynek zostanie rozebrany całkowicie - łącznie z fundamentami, metodą ręczną przy użyciu urządzeń elektrycznych i narzędzi ręcznych, bez odzysku materiałów. Ze względu na lokalizację rozbieranego budynku obszar ochrony konserwatorskiej na etapie rozbiórki fundamentów należy bezwarunkowo zapewnić nadzór konserwatorski i archeologiczny, zgodnie z decyzją WUOZ w Toruniu Delegatura w Bydgoszczy z dnia r znak WUOZ.DB.ZAR ED. Ze względu na bezpośrednie sąsiedztwo i stan techniczny południowej ściany teatru ( liczne pęknięcia ) wyklucza się użycia do rozbiórki ciężkiego sprzętu budowlanego. Ścianę tę należy przed rozpoczęciem robót zabezpieczyć przed dalszym pękaniem czy ewentualnym zawaleniem. W związku z tym,że budynek przeznaczony do rozbiórki usytuowany jest na granicy z działką nr 108/1 - ścianą stacji transformatorowej, Inwestor bezwzględnie jest zobowiązany przed przystąpieniem do prac rozbiórkowych uzgodnić termin i sposób ich prowadzenia z ENEA SA. Inwestor po zakończeniu prac jest zobowiązany naprawić szkody powstałe podczas ich realizacji oraz wykonać ogrodzenie w miejsce wschodniej ściany rozebranego budynku. W trakcie oględzin budynku stwierdzono, że do budynku jest doprowadzone czynne przyłącze energetyczne; w budynku jest czynne oświetlenie i instalacja alarmowa. Kabel zasilający o średnicy 24mm 2, biegnie w rurze ochronnej od złącza ZK-1 zlokalizowanego na działce nr 113, poprzez poddasze nieużytkowe budynku do rozdzielni elektrycznej. Przed przystąpieniem do rozbiórki należy wyłączyć zasilanie budynku - kabel zasilający rozłączyć w szafie ZK-1. FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

7 - 7 - Biorą jednak pod uwagę stan techniczny budynku nie można w sposób jednoznaczny wykluczyć istnienia innych przyłączy. Wobec tego Inwestor winien uzyskać od gestorów mediów potwierdzenie o braku podłączenia mediów lub sprawdzić to we własnym zakresie. Ze względu na ograniczoną wolną powierzchnię wokół rozbieranego budynku, materiały z rozbiórki - cegły, papę, płyty gipsowe, wełnę mineralną i styropian, rynny, obróbki, należy na bieżąco ręcznie ładować na samochody ciężarowe o ładowności 5t i wywieźć do utylizacji lub na wysypisko śmieci. Deski z poszycia dachu i zdemontowanych dźwigarów wywozić na bieżąco w miejsce wskazane przez Inwestora. Pracownicy zatrudnieni przy pracach rozbiórkowych winni być dokładnie zaznajomieni z zakresem prac oraz przeszkoleni w zakresie obowiązujących przepisów bhp przy prowadzeniu robót rozbiórkowych. Winni również posiadać na wyposażeniu osobistym odpowiednią odzież roboczą, kaski, okulary ochronne, maski przeciwpylne oraz niezbędne narzędzia i sprzęt. Roboty rozbiórkowe należy prowadzić metodą ręczną wg poniższej kolejności: a) przekazanie placu rozbiórki zgodnie z uzgodnieniami zawartymi w umowie, b) oznakować ogrodzenie nieruchomości jako obrys terenu rozbiórki, c) zabezpieczenie terenu rozbiórki z uwzględnieniem bezpieczeństwa i higieny pracy w trakcie prowadzenia prac rozbiórkowych, ze szczególnym uwzględnieniem ruchu kołowego i pieszego w ciągu ul. Podwale, d) wycinka winorośli zalegającej na gruncie ze szczytu budynku i wjeździe na nieruchomość, e) demontaż rynien wzdłuż ściany południowej, f) montaż rusztowania przestawnego wzdłuż ściany południowej i zachodniej, g) demontaż sufitu podwieszanego wraz z ociepleniem i instalacjami przebiegającymi w przestrzeni nadstropowej, h) demontaż konstrukcji dachu zerwanie papy, demontaż desek i dźwigarów, demontaż wywietrzników, i) demontaż wewnętrznej obudowy północnej ściany budynku wraz ociepleniem i instalacjami przebiegającymi za obudową, FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

8 - 8 - j) demontaż okien i drzwi, k) rozbiórka ścian wewnętrznych lekkich z obudową z płyt STG i płytek glazurowanych, l) demontaż ścian zewnętrznych, demontaż rusztowań, ł) skucie posadzki betonowej z podłogą gresową, m) uprzątnięcie terenu i przystąpienie do ręcznej rozbiórki fundamentów pod nadzorem archeologicznym; fundamenty od strony północnej rozbierać ze szczególną ostrożnością ze względu na sąsiedztwo budynku teatru i do głębokości nieprzekraczającej posadowienia budynku teatru, n) zasypanie wykopu po fundamentach piaskiem i jego zagęszczenie. W przypadku odkrywki obiektów będących przedmiotem badań archeologicznych teren zasypać po uprzednim uzyskaniu zgody Wojewódzkiego Konserwatora Zabytków Delegatura w Bydgoszczy, o) wyrównanie i sprzątnięcie terenu, demontaż powierzchni utwardzonej z kostki brukowej, p) wykonanie ogrodzenia na granicy działek 108/1 w miejsce rozebranej ściany wschodniej, 7. Sposób zapewnienia bezpieczeństwa ludzi i mienia przy prowadzeniu robót rozbiórkowych budynku pomocniczo-warsztatowego 1. Rozbiórkę budynku należy powierzyć firmie specjalizującej w tego typu robotach. Prace rozbiórkowe należy prowadzić pod nadzorem osoby posiadającej stosowne uprawnienia budowlane do sprawowania samodzielnych funkcji technicznych w budownictwie. 2. Teren na którym prowadzone będą prace rozbiórkowe oznakować tablicą informacyjną o terenie niebezpiecznym i zakazie wstępu osobom postronnym. 3. Przed rozpoczęciem prac należy odłączyć od budynku wszystkie instalacje. 4. Prace rozbiórkowe należy tak prowadzić, aby nie zniszczyć lub uszkodzić obiekty zlokalizowane sąsiadujących działkach. 5. Wykonawca po zakończeniu prac rozbiórkowych zobowiązany jest do FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

9 - 9 przestawienia Inwestorowi dokumentów potwierdzających utylizację materiałów z rozbiórki przez uprawnioną do tego firmę oraz wywiezienie gruzu i śmieci na wysypisko. 6. Wykonawca przed przystąpieniem do wykonywania robót rozbiórkowych zobowiązany jest do opracowania instrukcji ich bezpiecznego wykonywania oraz zaznajomienia pracowników z projektem rozbiórki. 7. Prace rozbiórkowe należy prowadzić z wyeliminowaniem zagrożenia upadkiem z wysokości, podrażnienia oczu i błon śluzowych 8. Pracownikom wykonującym prace rozbiórkowe należy zapewnić odpowiednią odzież ochronną i środki ochrony osobistej, narzędzia i sprzęt, rusztowania i drabiny. FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

10 III. Informacja bezpieczeństwa i ochrony mienia 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność prac rozbiórkowych Przedmiotem rozbiórki jest budynek pomocniczo-warsztatowy zlokalizowany na działce nr 112/2 obręb 108 w Bydgoszczy przy ul. Podwale, oznaczony na mapie sytuacyjno-wysokościowej literą B. Zakres i kolejność wykonywanych prac: a. wycinka winorośli, b. montaż rusztowań, c. demontaż sufitu podwieszanego i instalacji z przestrzeni nadstropowej, d. rozbiórka konstrukcji dachu, demontaż wywietrzników, e. demontaż wewnętrznej obudowy północnej ściany budynku i instalacji przebiegającymi za obudową, f. demontaż okien i drzwi, g. rozbiórka ścian wewnętrznych, h. demontaż ścian zewnętrznych, demontaż rusztowań, i. skucie posadzki, j. rozbiórka fundamentów, k. zasypanie wykopu po fundamentach, 2. Wykaz istniejących obiektów na terenie działki Na działce oprócz budynku objętego projektem rozbiórki znajdują się: a. Infrastruktura techniczna: sieć kanalizacji deszczowej, sieć wodociągowa, siec energetyczna nn, sieć kanalizacji sanitarnej i c.o. 3. Elementy zagospodarowania działki mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Elementami zagospodarowania działki mogącymi stanowić zagrożenie bezpieczeństwa i zdrowia ludzi są elementy uzbrojenia podziemnego tj. sieć energetyczna nn na terenie działki nr 112/2 i bezpośrednie sąsiedztwo stacji transformatorowej na działce nr 108/1. FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

11 Przewidywane zagrożenia mogące wystąpić podczas realizacji rozbiórki, skala i rodzaje zagrożeń Przewidywane zagrożenia: a. Zagrożenie upadkiem z wysokości b. Zagrożenie życia i uszkodzenia ciała przez spadające lub przewracające się części rozbieranego budynku c. Zapylenie mogące spowodować podrażnienie błon śluzowych i oczu Skala i rodzaje zagrożeń: Skala zagrożenia przy wszystkich prowadzonych pracach średnia. Rodzaje zagrożeń upadek pracownika z wysokości, upadek narzędzi i materiałów, zaprószenie oczu pyłem przy ładowaniu gruzu na samochody. 5. Szkolenie bhp pracowników przed przystąpieniem do rozpoczęcia prac rozbiórkowych Szkolenie bhp ogólne i stanowiskowe prowadzi kierownik robót lub kierownik rozbiórki przed rozpoczęciem robót rozbiórkowych. Przeprowadzenia szkolenia winno być potwierdzone przez pracowników na piśmie. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywanych prac a) Ogrodzenie i oznakowanie terenu rozbiórki b) Wyznaczenie placów składowych materiałów z rozbiórki c) Odłączenie mediów d) Montaż i demontaż rusztowań przez osoby uprawnione e) Codzienna kontrola stanu rusztowań i ich stabilności f) Wyposażenie pracowników w środki ochrony indywidualnej g) Wyposażenie pracowników w narzędzia posiadające certyfikaty dopuszczenia do pracy h) Dopuszczenie do pracy pracowników o odpowiednich kwalifikacjach i posiadających aktualne badania lekarskie z uwzględnieniem pracy na wysokości i) Bieżąca kontrola stanu technicznego narzędzi i sprzętu. FRABUD JOACHIM FRANZ ul. Niecała Bydgoscz

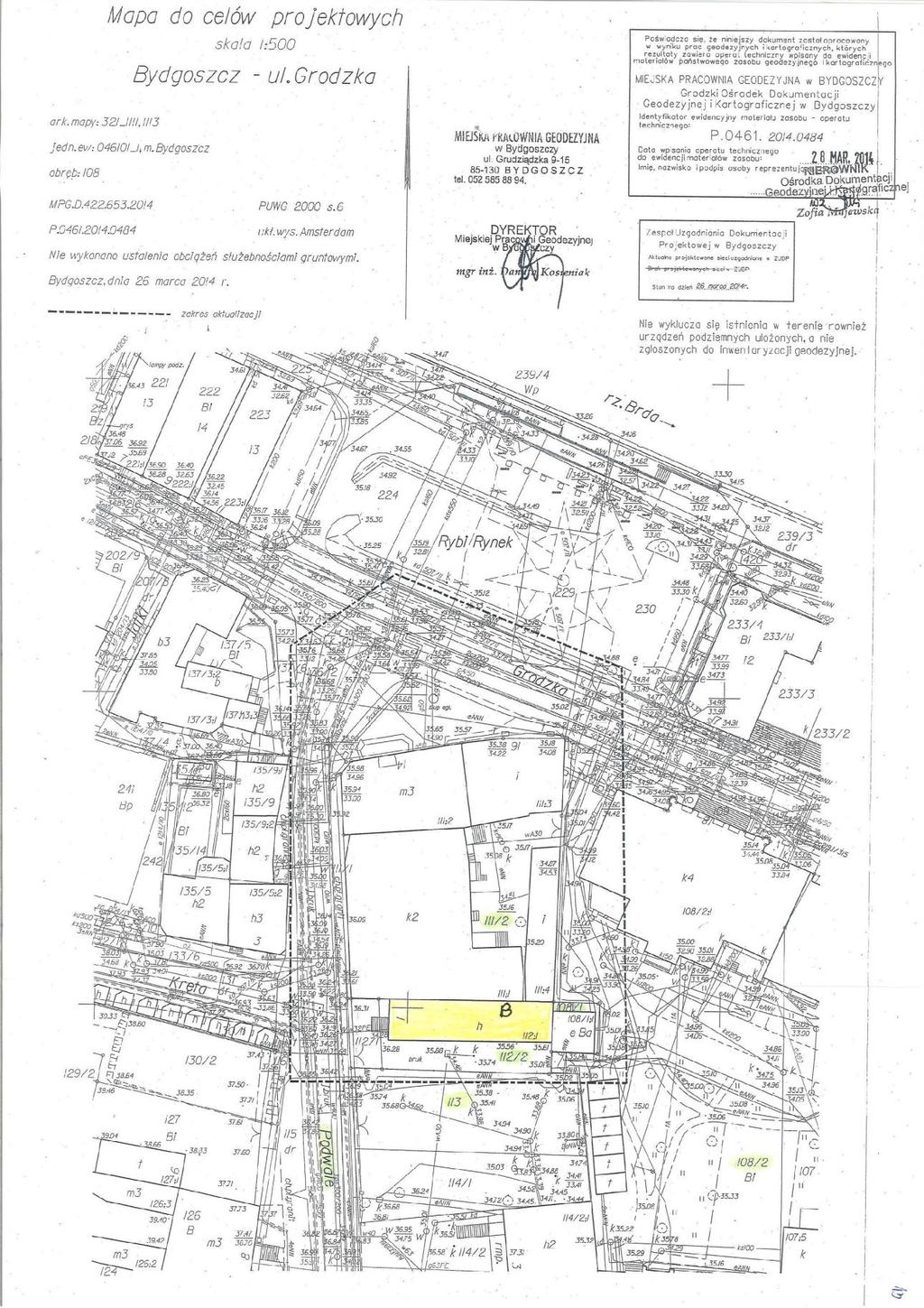

12 IV. DOKUMENTACJA RYSUNKOWA FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

13 - 13 -

14 - 14 -

15 - 15

16 - 16 -

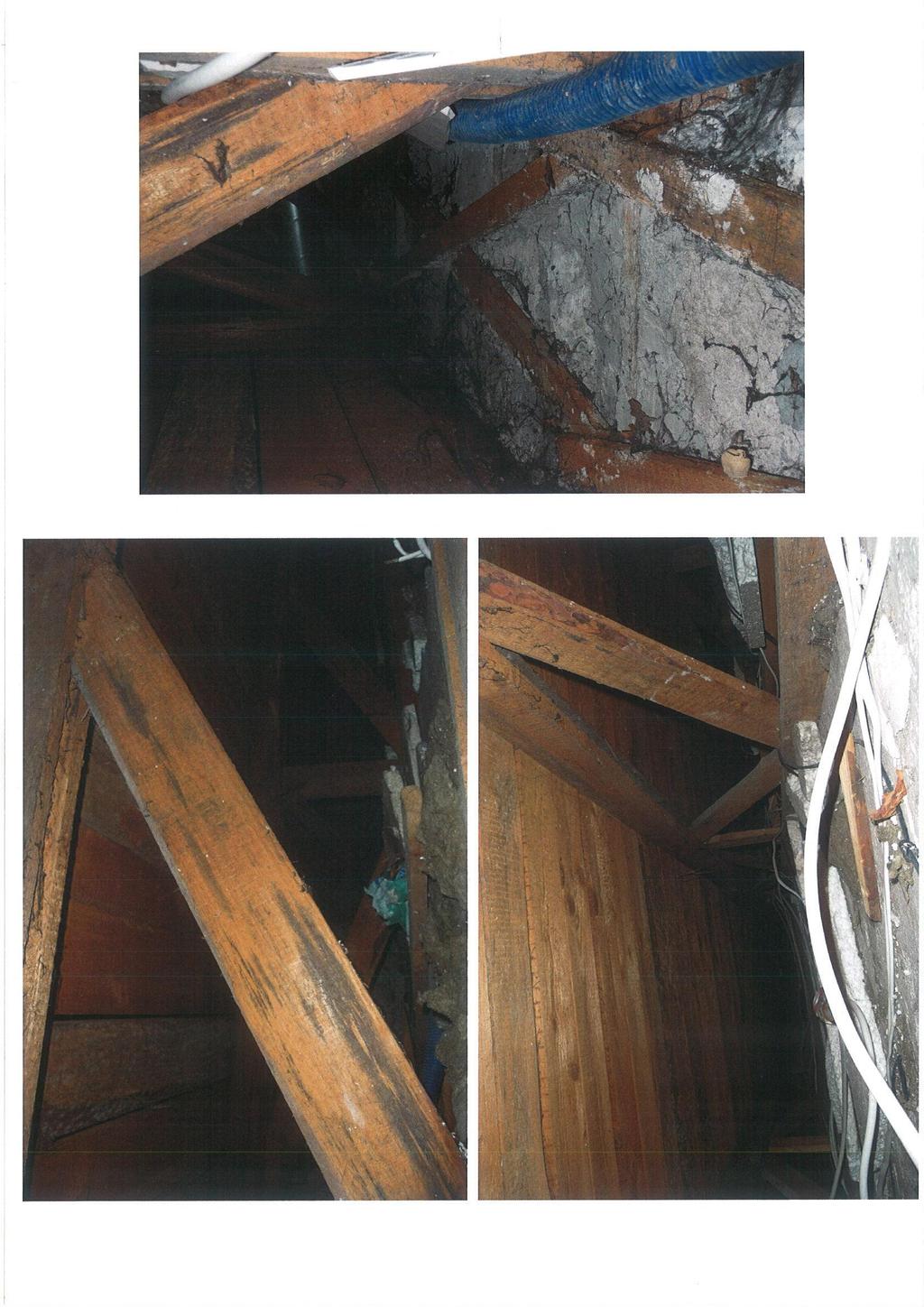

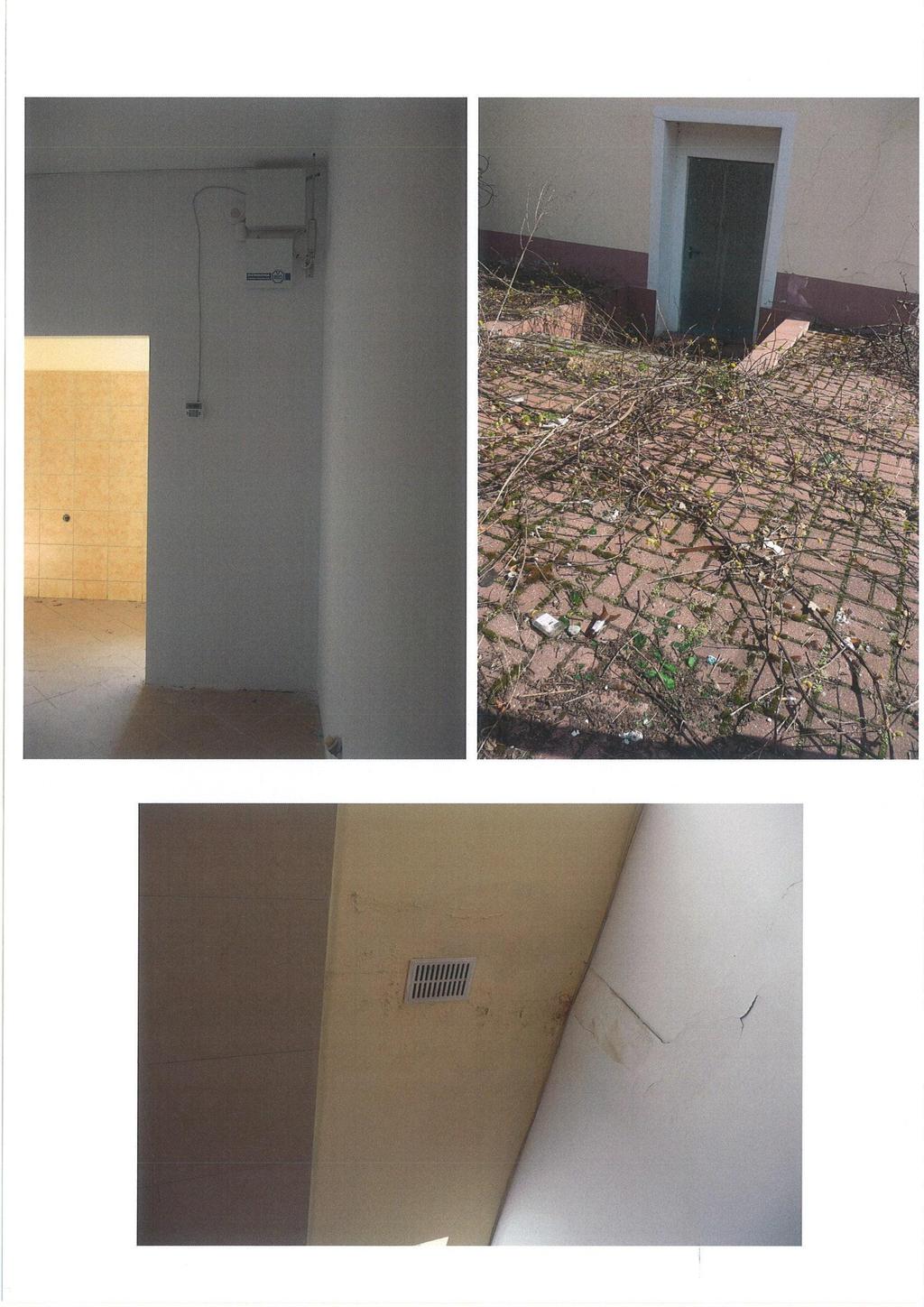

17 V. DOKUMENTACJA FOTOGRAFICZNA FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

18 - 18 -

19 - 19 -

20 - 20

21 - 21 -

22 - 22 -

23 VI. DOKUMENTACJA FORMALNA FRABUD JOACHIM FRANZ ul. Niecała Bydgoszcz

24 O Ś W I A D C Z E N I E My niżej podpisani oświadczamy, że projekt rozbiórki budynku pomocniczego zlokalizowanego przy ul. Grodzkiej w Bydgoszczy na działce o numerze ewidencyjnym 111/2 obręb 108 został opracowany zgodnie z wymogami ustawy Prawo Budowlane, obowiązującymi przepisami i zasadami wiedzy technicznej. Noga Elżbieta Upr.bud.nr UAN-NB-7210/141/84 Ryszard Kufel Upr.bud.nr NB-7210/85/80 NB- 7210/151/76 FRABUD JOACHIM FRANZ u. Niecała Bydgoszcz
