ABCD A CEC ZAGOSPODAROWANIE TERENU PROJEKT BUDOWLANY PLACU ZABAW W TARCZYNIE, DZIAŁKA NR EWID. 686/1, GMINA TARCZYN

Transkrypt

1 . ABCD A CEC ABCD A CEC F! " #$%&'"'( '"!!!! ZAGOSPODAROWANIE TERENU PROJEKT BUDOWLANY PLACU ZABAW W TARCZYNIE, DZIAŁKA NR EWID. 686/1, GMINA TARCZYN TOM I PROJEKT BUDOWLANY I WYKONAWCZY INWESTOR: GMINA TARCZYN UL. RYNEK 8A TARCZYN ADRES INWESTYCJI: TARCZYN DZIAŁKA NR EWID.686/1 GMINA TARCZYN OPRACOWANIE: mgr in.arch. JOANNA OKRASKA upr. nr 57/00/WŁ Data opracowania: LISTOPAD

2 Strona 2 Spis zawartoci: I. Strona tytułowa str.1 II. Spis zawartoci str.2 III. Opis do projektu zagospodarowania działki str.3 IV. Opis placu zabaw str.5 V. Informacja BIOZ str.7 VI. Owiadczenie projektanta i dokumenty potwierdzajce uprawnienia projektanta str.11 Spis rysunków: 01/A Projekt zagospodarowania działki 1:500 02/A Rzut szczegółowy placu zabaw 1:100 03/A Detal A 04/A Ogrodzenie 05/A Rysunek elementu 1 06/A Rysunek elementu 2 07/A Rysunek elementu 3 08/A Rysunek elementu 4 09/A Rysunek elementu 5 10/A Rysunek elementu 6 11/A Rysunek elementu 7 12/A Rysunek elementu 8 13/A Rysunek elementu 9 14/A Rysunek elementu 10 15/A Rysunek elementu 11 16/A Rysunek elementu 12 17/A Rysunek elementu 13 18/A Rysunek elementu 14 19/A Rysunek elementu 15 20/A Rysunek elementu 16 21/A Ławka 22/A Kosz na mieci 23/A Tablica informacyjna z regulaminem element 9

3 Strona 3 OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU PROJEKT BUDOWLANY PLACU ZABAW W TARCZYNIE, DZIAŁKA NR EWID. 686/1, GMINA TARCZYN 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt zagospodarowania terenu obejmujcy fragment przeznaczony na plac zabaw dla dzieci oraz ogrodzenie placu. 2. PODSTAWA OPRACOWANIA - Ustalenia z Inwestorem Gmin Tarczyn - Istniejcy plan zagospodarowania - Aktualne normy i przepisy budowlane 3. STAN ISTNIEJCY ZAGOSPODAROWANIA DZIAŁKI Teren przeznaczony do zagospodarowania stanowi działka nr ewidencyjny 686/1, w Tarczynie, gmina Tarczyn. Teren objty projektowaniem ma kształt zbliony do dwóch połczonych prostoktów o powierzchni 1037,50m 2. Elementy projektowane nie wystpuj w kolizji z sieciami uzbrojenia terenu. Teren nie jest zadrzewiony. W razie stwierdzenia kolizji z uzbrojeniem w naturze powiadomi projektanta. Teren jest opada w kierunku południowym, a spadki nie przekraczaj 5%. Przed przystpieniem do prac teren naley oczyci i zniwelowa. 4. PROJEKTOWANA ZABUDOWA I ZAGOSPODAROWANIE DZIAŁKI Funkcje zaprojektowane na terenie opracowania to plac rekreacyjny dla dzieci z zabawkami typu hutawki, zjedalnie, zestaw zabawowy, sprynowce, piaskownica oraz karuzela oraz dla starszych dzieci cianka wspinaczkowa i linaria. Zagospodarowanie obejmuje równie ogrodzenie całej działki, urzdzenie zieleni i nawierzchni z piasku o powierzchni około 682,8m 2. Dostpno terenów rekreacyjnych dla niepełnosprawnych zapewniono poprzez połczenie placu ze ciekami na tym samym poziomie bez progów i stopni. Niepełnosprawny ma moliwo dostania si w kade miejsce na opracowywanym terenie, a w szczególnoci na projektowany plac zabaw.

4 Strona 4 Odprowadzenie wód opadowych poprzez odwodnienie powierzchniowe na teren własnych działek. Teren planuje si ogrodzi ogrodzeniem o wysokoci około 2 m. Ogrodzenie zgodnie z rysunkiem zagospodarowania terenu 01/A, zastosowa ogrodzenie z siatki stalowej ocynkowanej i powlekanej na kolor zielony panelowe jak na rysunku nr 04/A. Teren projektowany jest dostpny komunikacyjnie z drogi gminnej. BILANS TERENU POWIERZCHNIA OGÓLNA TERENÓW OBJTYCH PROJEKTOWANIEM: 1037,50m 2 OGÓŁEM POWIERZCHNIA PLACU ZABAW 1037,50m 2 5. OCHRONA ZABYTKÓW Projektowana zabudowa i działka nie podlega ochronie konserwatorskiej. 6. WPŁYW EKSPLOATACJI GÓRNICZEJ NA DZIAŁK Działka nie znajduje si w obszarze eksploatacji górniczej i nie podlega szkodom górniczym. 7. INFORMACJA O CHARAKTERZE I CECHACH ISTNIEJCYCH I PRZEWIDZIANYCH ZAGROE DLA RODOWISKA I HIGIENY ZDROWIA. Inwestycja nie spowoduje zanieczyszcze gleby i wód gruntowych i nie pogorszy ich jakoci. 8. OCENA GEOTECHNICZNA. Warunki proste. Poziom posadowienia naley przyj poniej strefy przemarzania tj. 1,00m ppt.. W podłou wystpuj grunty I kategorii. 9. ZGODNO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI Z PLANEM ZAGOSPODAROWANIA PRZESTRZENNEGO Funkcje projektowane s zgodne z dotychczasowym przeznaczeniem terenu. Architekt: mgr in. arch. Joanna Okraska

5 OPIS PLACU ZABAW Strona 5 1. DANE OGÓLNE Program uytkowy Teren ma spełnia funkcj rekreacyjn dla dzieci, w szczególnoci dzieci z klas I-VI oraz zerówki. Zabawki na placu dostosowane s do potrzeb dzieci w kadym wieku, zastosowano zabawki o rónym stopniu trudnoci. Na terenie zaprojektowano równie ławki i kosze na mieci, umiejscowienie zgodnie z rysunkiem 01/A i 02/A. 2. OPISY POSZCZEGÓLNYCH ZABAWEK Wszystkie zabawki musza posiada wiadectwa dopuszczenia oraz atesty. Nie wolno stosowa elementów nie posiadajcych certyfikatów bezpieczestwa. ELEMENTY PLACU ZABAW ROBOTY BUDOWLANE Kod CPV Wyposaenie parków i placów zabaw Wszystkie zaprojektowane urzdzenia musz zosta przymocowane wg cisłych wskazówek producenta, sposób montau - wkopanie w ziemi. Naley wykona odbiór zgodnie z kartami katalogowymi wybranych przez Inwestora i Wykonawc zabawek. 3. OPISY NAWIERZCHNI Nawierzchnia z piasku amortyzujca gruboci około 35cm oraz nawierzchnia trawiasta. 4. OGRODZENIE Planuje si ogrodzi teren placu zabaw i uzyska w ten sposób optyczne i faktyczne wydzielenie strefy rekreacyjnej, ogrodzenie równie bdzie pełni rol bufora bezpieczestwa dla dzieci. Ogrodzenie planuje si z elementów paneli z siatki o wysokoci 2m.

6 5. OPIS ODWODNIENIA TERENU Strona 6 Ze wzgldu na du powierzchni terenu oraz brak zabudowy o duej powierzchni planuje si odwodnienie powierzchniowe na teren własnej działki. 6. TABLICA INFORMACYJNA Przy wejciami na plac zabaw naley umieci tablice informacyjne z regulaminem okrelajcym zasady i warunki korzystania z placu zabaw, umiejscowienie zgodnie z rysunkiem nr 01/A. Projektant: mgr in. arch. Joanna Okraska

7 Strona 7 INFORMACJA DOTYCZCA BEZPIECZESTWA I OCHRONY ZDROWIA W CZASIE WYKONYWANIA ROBÓT BUDOWLANO-MONTAOWYCH Inwestycja: ZAGOSPODAROWANIE TERENU PROJEKT BUDOWLANY PLACU ZABAW W TARCZYNIE, DZIAŁKA NR EWID. 686/1, GMINA TARCZYN Lokalizacja: TARCZYN DZIAŁKA NR EWID.686/1 GMINA TARCZYN Inwestor: GMINA TARCZYN UL. RYNEK 8A TARCZYN Opracowała: MGR IN. ARCH. JOANNA OKRASKA ŁÓD, UL. ŁUKOWA 16/4 DATA OPRACOWANIA: Listopad 2013

8 I. PODSTAWA OPRACOWANIA: Strona 8 1. Projekt architektoniczno-budowlany placu zabaw 2. RMPiPMB z dnia r. w sprawie informacji dotyczcej bezpieczestwa i ochrony zdrowia oraz planu bezpieczestwa i ochrony zdrowia Dz. U. Nr 12 Poz RMPiPMB z dnia r. w sprawie bezpieczestwa i higieny pracy przy wykonywaniu robót budowlano-montaowych i rozbiórkowych 4. RMPiPMB z dnia r. w sprawie ogólnych przepisów bezpieczestwa 5. RMPiPMB z dnia r. w sprawie wprowadzenia obowizku stosowania niektórych Polskich Norm i norm branowych bezpieczestwa i higieny pracy Dz. U. Nr 37 Poz. 138 II. ZAKRES I KOLEJNO REALIZACJI ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO Roboty zwizane z urzdzaniem zaplecza i placu budowy W zakresie: owietlenie oznakowania placu budowy, pomieszczenia higieniczno-sanitarne i socjalne pracowników, rozmieszczenie sprztu ratunkowego i pierwszej pomocy, utwardzenie wjazdu, doj oraz dojazdów poarowych, urzdzenie miejsca składowania materiałów budowlanych wraz z oznaczeniem stref ochronnych wynikajcych z przepisów odrbnych strefy magazynowania i składowania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych, urzdzenie zbrojarni i wzła produkcji zapraw tynkarskich i betonu oraz sprztu zmechanizowanego i pomocniczego. Roboty ziemne wykop pod nawierzchni z piasku - korytowanie Roboty budowlano-montaowe - wykonanie nawierzchni placu zabaw - umieszczenie zabawek, zabetonowanie - załoenie trawników - roboty wykoczeniowe: poprawki, malowanie Wszystkie roboty naley wykona zgodnie ze sztuk budowlan i pod nadzorem osoby uprawnionej.

9 III. WYKAZ ISTNIEJCYCH OBIEKTÓW BUDOWLANYCH Strona 9 - ELEMENTY ZAGOSPODAROWANIA DZIAŁKI, KTÓRE MOGA STWARZAB ZAGROENIE BEZPIECZECSTWA I ZDROWIA LUDZI: NIE PROJEKTUJE SI - ZAGROENIE W CZASIE WYKONYWANIA ROBÓT BUDOWLANYCH: - roboty zbrojarskie rczne przenoszenie elementów zbrojenia - roboty betonowe nie dopuci do przecienia deskowania mieszank betonow - SPOSÓB PROWADZENIA INSTRUKTAU PRACOWNIKÓW I ZAPOBIEGANIA NIEBEZPIECZECSTWOM: - Kierownik budowy zobowizany jest do opracowania planu BIOZ zgodnie z art. 21a Prawa Budowlanego, a take do wykonania projektu organizacji placu budowy i harmonogramu realizacji prac budowlano-montaowych - Roboty budowlane winny by prowadzone pod nadzorem wykwalifikowanej kadry technicznej, w tym przez osoby posiadajce odpowiednie uprawnienia - Przed przystpieniem do robót ziemnych i budowlano montaowych naley przeprowadzi wstpne szkolenie dla pracowników w zakresie objtym planem BIOZ zgodnie z RMI z dnia r. - Przed dopuszczeniem pracowników do robót zakład zobowizany jest zaopatrzy w odzie robocz i ochronn, zgodnie z obowizujcymi przepisami (hełmy, rkawice ochronne) z uwzgldnieniem niebezpieczestw wystpowania: urazów mechanicznych, poraenia prdem, oparzenia, zatrucia, promieniowania, wibracji, upadku z wysokoci lub innych szkodliwych czynników i zagroe zwizanych z wykonywan prac. Naley stosowa przewidziane przy robotach urzdzenia zabezpieczajce i ochronne (np. osłony). Urzdzenia powinny by sprawne i posiada atesty. - W czasie trwania robót codziennie przeprowadza dla osób zatrudnionych na budowie instrukta stanowiskowy, w czasie którego naley omówi sposób prowadzenia robót, wystpujce i mogce wystpi zagroenia oraz sposoby zabezpiecze. - Naley zapewni stały dostp pracowników do telefonu alarmowego, wykazu numerów telefonów i adresów najbliszego punktu opieki lekarskiej, stray poarnej, policji, a take apteczki rodków i urzdze przeciwpoarowych. - Na budowie powinny znajdowa si podrczne rodki ganicze (ganice proszkowe, we ganicze, hydranty i koce ganicze). - Naley wykona i oznakowa drogi ewakuacyjne, komunikacj i dojazd dla wozu stray poarnej lub karetki pogotowia.

10 Strona 10 Tych dróg nie wolno zastawia, a tym bardziej wykorzystywa na cele składowania, musz by one w kadej chwili dostpne. Opracowanie: mgr in. arch. Joanna Okraska

11 ŚCIANKA WSPINACZKOWA DUŻA DANE TECHNICZNE: Sugerowana grupa wiekowa: + 6 lat Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 0,11m x 2,62m Wysokość urządzenia: ~2,20m Wymiary strefy funkcjonowania: 4,11m x 6,62m Maksymalna wysokość upadkowa: 2,20m Głębokość fundamentowania: -0,60m Powierzchnia strefy funkcjonalnej: 23,76m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm)

12 SKŁAD URZ DZENIA: MATERIAŁY: cianka wspinaczkowa 1 szt. Nogi konstrukcyjne: profile stalowe ocynkowane kąpielowo, malowane proszkowo na niebiesko Kotwy: stal ocynkowana kąpielowo Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo Zaślepki: tworzywo sztuczne cianka wspinaczkowa: sklejka wodoodporna szalunkowa, uchwyty alpinistyczne z tworzywa opartego na żywicach Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

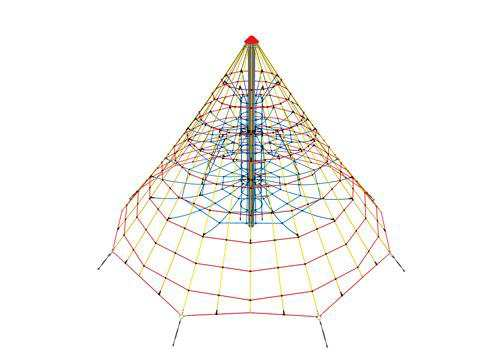

13 PIRAMIDA WSPINACZKOWA 6M DANE TECHNICZNE: Sugerowana grupa wiekowa: + 6 lat Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: Ø 8,48m Wysokość urządzenia: ~6,28m Wymiary strefy funkcjonowania: Ø 11,60m Maksymalna wysokość upadkowa: 2,00m Powierzchnia strefy funkcjonalnej: 105,68m ² Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm) MATERIAŁY:

14 Słup konstrukcyjny: rura stalowa o średnicy Ø102mm w kolorze szarym ocynkowana kąpielowo Przeplotnia z lin: liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki Szczeble: drewniane poprzeczki wykonane z lakierowanych belek pokrytych wysokiej jakości farbą klejową Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

15 LINARIUM WIDOKOWE DANE TECHNICZNE: Sugerowana grupa wiekowa: + 6 lat Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 2,77m x 3,20m Wysokość urządzenia: ~3,63m Wymiary strefy funkcjonowania: 5,77m x 6,20m Maksymalna wysokość upadkowa: 1,50m Powierzchnia strefy funkcjonalnej: 28,07m ² Głębokość posadowienia: -0,75m Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm) MATERIAŁY:

16 Słup konstrukcyjny: rura stalowa w kolorze szarym ocynkowana kąpielowo Barierki : rurki stalowe Przeplotnia z lin: liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki Podest: płyta HDPE z powłoką antypoślizgową Lunety: rury nierdzewne o średnicy Ø56mm oraz tworzywo sztuczne Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

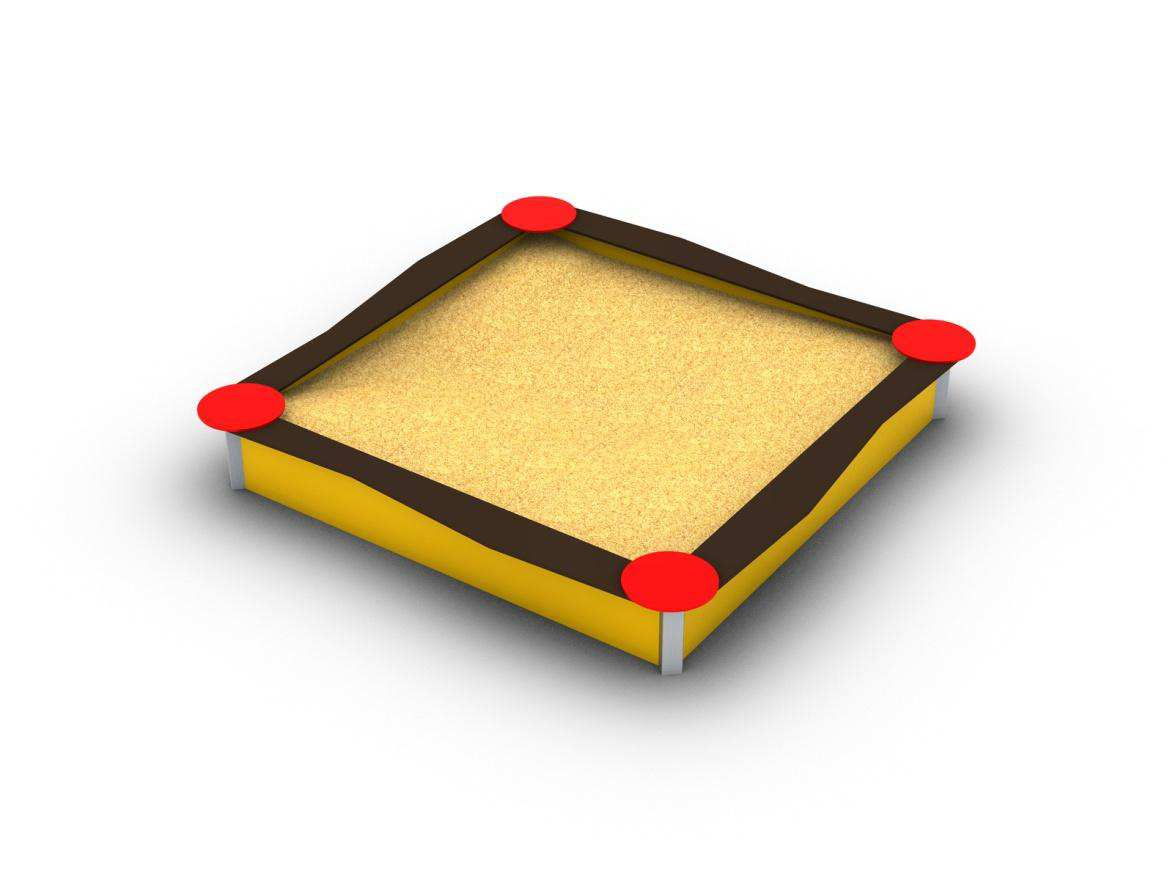

17 PIASKOWNICA KWADRATOWA ZE SKLEJKI O BOKU 2,4m DANE TECHNICZNE: Sugerowana grupa wiekowa: + 3 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 2,77m x 2,77m Wysokość urządzenia: ~0,43m Wymiary strefy funkcjonowania: 5,77m x 5,77m Maksymalna wysokość upadkowa: 0,43m Głębokość fundamentowania: -0,50m Powierzchnia strefy funkcjonalnej: 31,32m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnia amortyzująca nie jest wymagana. Nawierzchnia pod całym urządzeniem musi być jednorodna.

18 MATERIAŁY: cianki piaskownicy, aplikacje okrągłe: Siedziska piaskownicy: Nogi: Zaślepki: sklejka wodoodporna foliowana sklejka wodoodporna szalunkowa profile stalowe zimno gięte, ocynkowane kąpielowo tworzywo sztuczne

19 HUŚTAWKA PODWÓJNA WAHADŁOWA DANE TECHNICZNE: Sugerowana grupa wiekowa: + 3 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 1,92m x 3,25m Wysokość urządzenia: ~2,43m Wymiary strefy funkcjonowania: 3,25m x 7,40m Maksymalna wysokość upadkowa: 1,25m Głębokość fundamentowania: -0,60m Powierzchnia strefy funkcjonalnej: 24,05m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm). MATERIAŁY:

20 Nogi konstrukcyjne: drewno klejone warstwowo malowane lakierobejcą na kolor ciemny orzech Kotwy: stal ocynkowana kąpielowo Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo Siedziska: wykonane z konstrukcji stalowej powlekanej gumą, Aplikacje: płyty HDPE Łańcuch: kalibrowany, ocynkowany, zamocowany na tulejach samosmarujących bezobsługowych Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

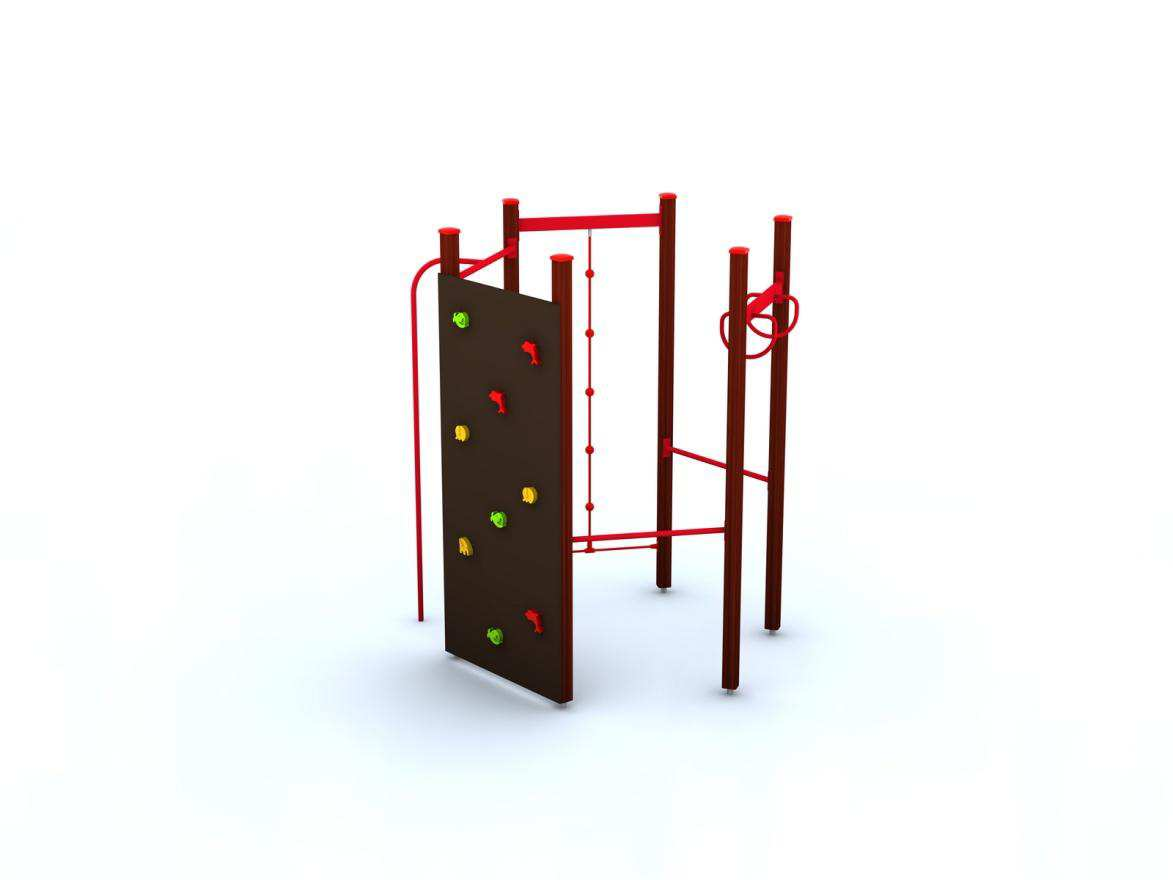

21 SZEŚCIOK T WIELOFUNKCYJNY DANE TECHNICZNE: Sugerowana grupa wiekowa: +6 lat Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 2,21m x 2,45m Wysokość urządzenia: ~2,74m Wymiary strefy funkcjonowania: 6,53m x 6,75m Maksymalna wysokość upadkowa: 2,50m Głębokość fundamentowania: -0,60m Powierzchnia strefy funkcjonalnej: 33,04m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm) SKŁAD URZ DZENIA: MATERIAŁY:

22 Lina wspinaczkowa Rura strażacka cianka wspinaczkowa wys. 250 cm 1 szt. Zestaw do podciągania Zestaw do przewrotów 1 szt. 1 szt. 1 szt. 2 szt. Nogi konstrukcyjne: drewno klejone warstwowo malowane lakierobejcą na kolor ciemny orzech Kotwy: stal ocynkowana kąpielowo Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo Zaślepki: tworzywo sztuczne Liny: polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki cianka wspinaczkowa: sklejka wodoodporna szalunkowa, uchwyty alpinistyczne z tworzywa opartego na żywicach Fundamenty: beton klasy min. B-15

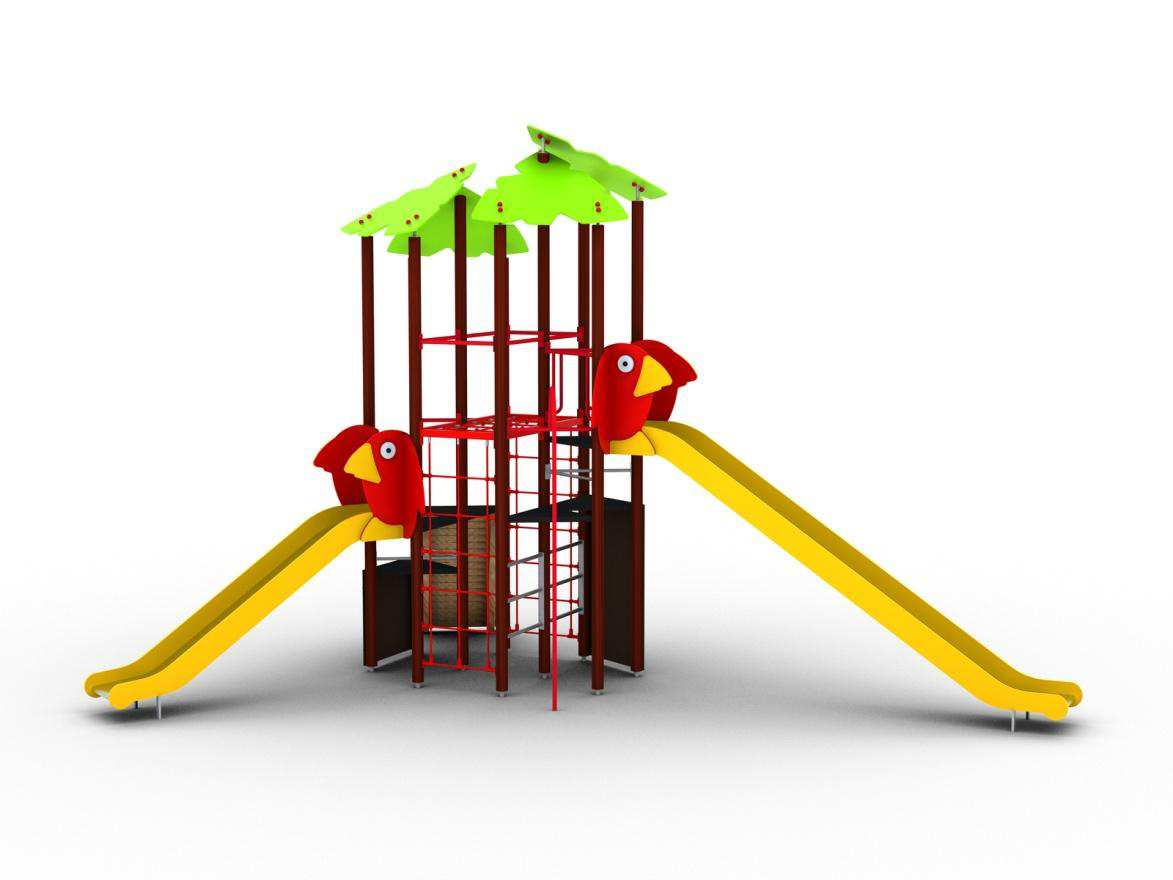

23 ZESTAW WESOŁE PODWÓRKO DANE TECHNICZNE: Urządzenie trudno dostępne, zgodnie z normą PN-EN :2009 Rzut urządzenia wraz ze strefą funkcjonalną Gabaryty urządzenia: 4,88m x 7,31m Wysokość urządzenia: ~4,73m Strefa funkcjonowania: 8,20m x 10,74m Wysokość upadkowa: 2,20m Głębokość posadowienia: -0,60m Powierzchnia strefy funkcjonalnej: 45,35m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm) SKŁAD URZ DZENIA: MATERIAŁY:

24 Drabinka pionowa Linarium pionowe Linarium poziome Rura strażacka wys. 150 cm cianka wspinaczkowa wys. 90 cm cianka wspinaczkowa wys. 150 cm 1 szt. Trap wejściowy wys. 136 cm Wieża trójkątna bez dachu, podest wys. 90 cm Wieża trójkątna bez dachu, podest wys. 210 cm Wieża trójkątna z dachem, podest wys. 136 cm Wieża trójkątna z dachem, podest wys. 159 cm Zjeżdżalnia wys. 136 cm Zjeżdżalnia wys. 210 cm 7 szt. 2 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 2 szt. 2 szt. 1 szt. 1 szt. Nogi konstrukcyjne: drewno klejone warstwowo malowane lakierobejcą na kolor ciemny orzech Kotwy: stal ocynkowana kąpielowo Elementy połaciowe: płyty HDPE Podesty, schody: deski impregnowane Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo lizg: stal nierdzewna Liny: polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki cianka wspinaczkowa: sklejka wodoodporna szalunkowa, uchwyty alpinistyczne z tworzywa opartego na żywicach Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

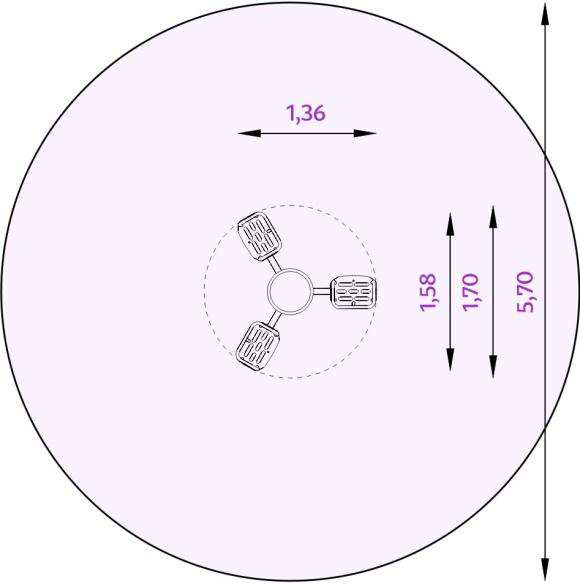

25 KARUZELA TRÓJRAMIENNA DANE TECHNICZNE: Sugerowana grupa wiekowa: + 3 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: Ø 1,70 Wysokość urządzenia: ~0,70m Wymiary strefy funkcjonowania: Ø 5,70 Maksymalna wysokość upadkowa: 0,70m Głębokość fundamentowania: -0,85m Powierzchnia strefy funkcjonalnej: 25,52m² Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Widok urządzenia Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm) MATERIAŁY:

26 Konstrukcja nośna: stal ocynkowana, malowana proszkowo na kolor szary, wraz z mechanizmem obrotowym Konstrukcja siedzisk: stal ocynkowana, malowana proszkowo na kolor czerwony Siedziska: wykonane z konstrukcji stalowej powlekanej gumą oraz płyty polietylenowej przymocowanej do rury Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

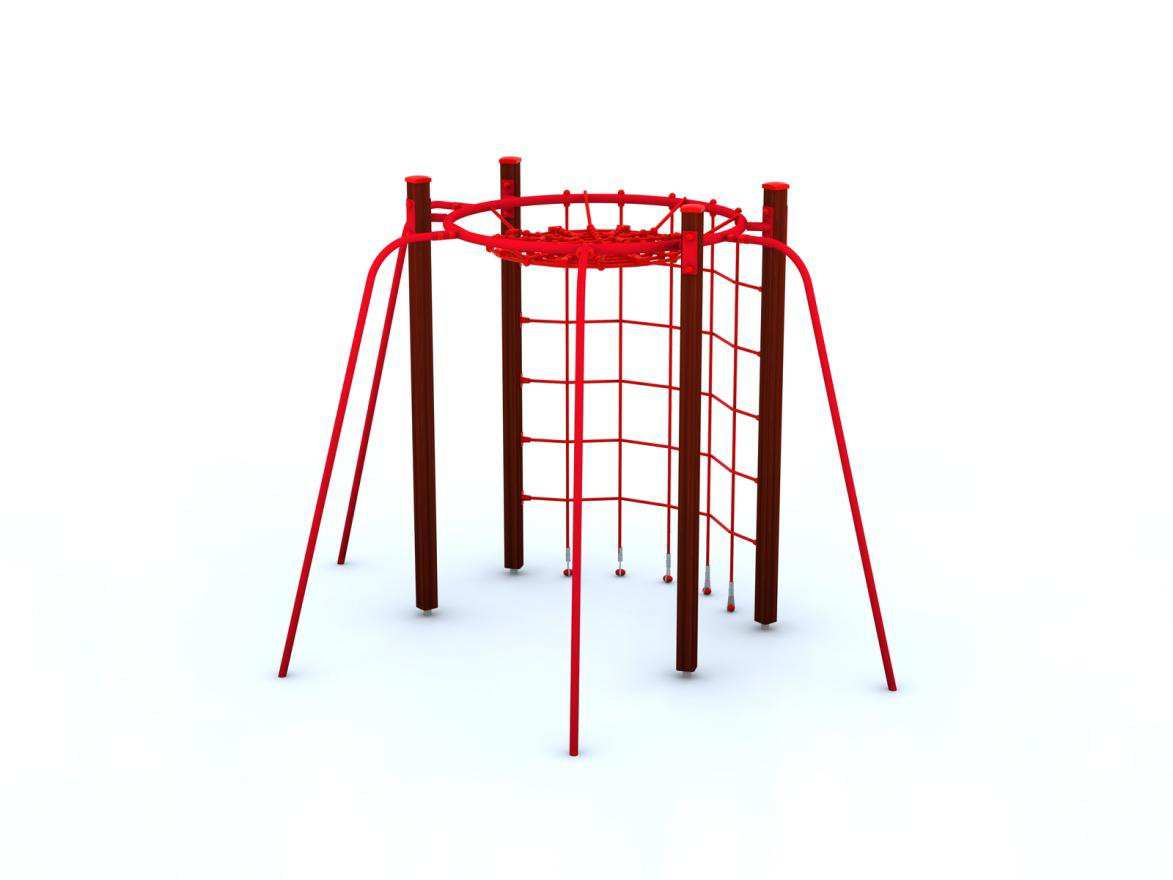

27 WIELOK T SPRAWNOŚCIOWY DANE TECHNICZNE: Sugerowana grupa wiekowa +6 lat Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 2,25m x 3,44m Wysokość urządzenia: ~2,31m Strefa funkcjonowania: 6,24m x 7,44m Wysokość upadkowa: 2,12m Głębokość fundamentowania: -0,60m Powierzchnia strefy funkcjonalnej: 35,31m² Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Widok urządzenia Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 300mm)

28 SKŁAD URZ DZENIA: MATERIAŁY: Przeplotnia pionowa z lin Przeplotnia pozioma z lin Rura strażacka 1 szt. 1 szt. 4 szt. Nogi konstrukcyjne: drewno klejone warstwowo malowane lakierobejcą na kolor ciemny orzech Kotwy: stal ocynkowana kąpielowo Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo Liny: polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

29 KIWAK REKIN DANE TECHNICZNE: Sugerowana grupa wiekowa: + 1 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 0,48m x 0,87m Wysokość urządzenia: ~0,93m Wymiary strefy funkcjonowania: 3,44m x 3,87m Maksymalna wysokość upadkowa: 0,45m Głębokość fundamentowania: -0,60m Powierzchnia strefy funkcjonalnej: 11,37m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm) MATERIAŁY:

30 Całość urządzenia: Uchwyty, podpory na nogi: Elementy stalowe: płyty HDPE stal nierdzewna stal ocynkowana kąpielowo, malowana proszkowo Sprężyna: stal ocynkowana kąpielowo, malowana proszkowo Zaślepki: tworzywo sztuczne Podstawa fundamentowa: ażurowa konstrukcja stalowa Fundamenty: beton klasy min. B-15

31 KIWAK OWCA DANE TECHNICZNE: Sugerowana grupa wiekowa: + 1 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 0,48m x 0,78m Wysokość urządzenia: ~0,81m Wymiary strefy funkcjonowania: 3,43m x 3,78m Maksymalna wysokość upadkowa: 0,45m Głębokość fundamentowania: -0,60m Powierzchnia strefy funkcjonalnej: 11,03m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm)

32 MATERIAŁY: Całość urządzenia: płyty HDPE Uchwyty, podpory na nogi: stal nierdzewna Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo Sprężyna: stal ocynkowana kąpielowo, malowana proszkowo Zaślepki: tworzywo sztuczne Podstawa fundamentowa: ażurowa konstrukcja stalowa Fundamenty: beton klasy min. B-15

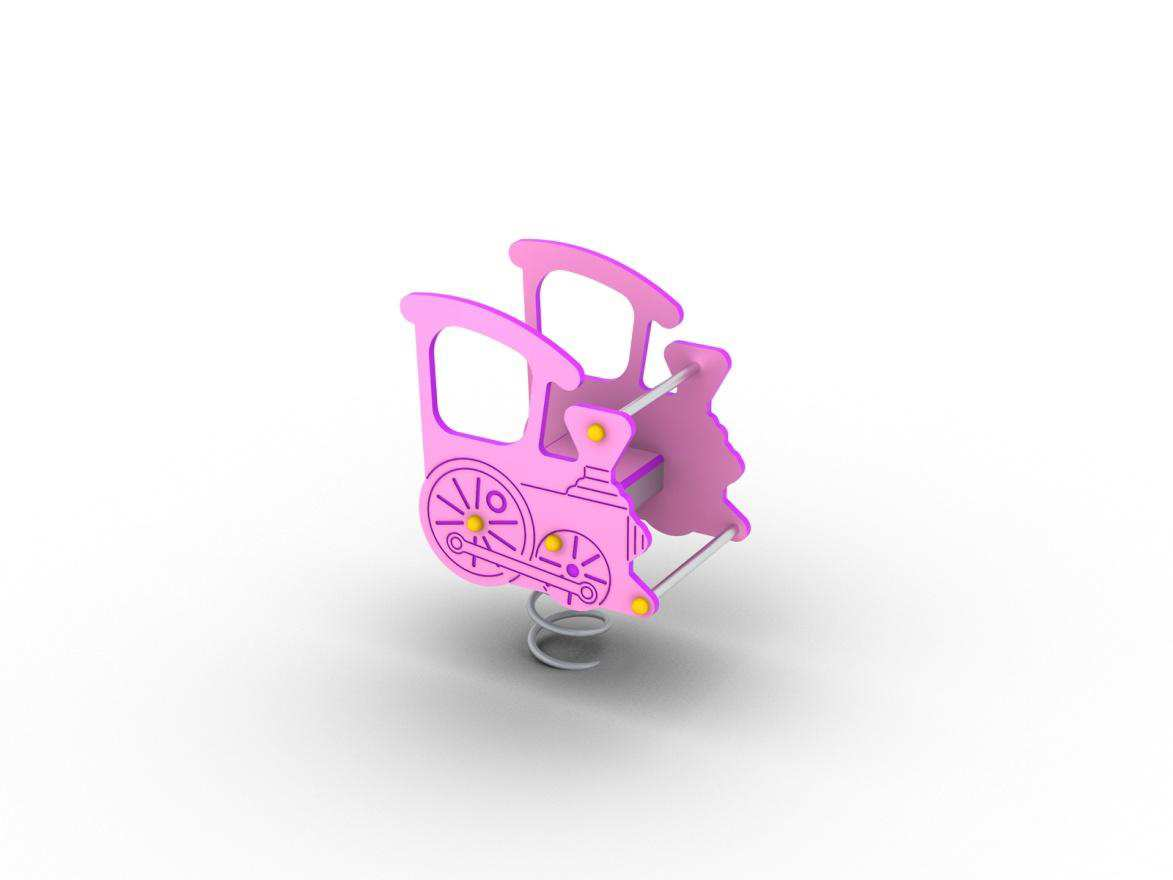

33 KIWAK POCI G DANE TECHNICZNE: Sugerowana grupa wiekowa: + 1 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 0,48m x 0,60m Wysokość urządzenia: ~0,85m Wymiary strefy funkcjonowania: 3,44m x 3,60m Maksymalna wysokość upadkowa: 0,45m Głębokość fundamentowania: -0,60m Powierzchnia strefy funkcjonalnej: 10,44m² Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Widok urządzenia Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm) MATERIAŁY:

34 Całość urządzenia: płyty HDPE Uchwyty, podpory na nogi: stal nierdzewna Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo Sprężyna: stal ocynkowana kąpielowo, malowana proszkowo Zaślepki: tworzywo sztuczne Podstawa fundamentowa: ażurowa konstrukcja stalowa Fundamenty: beton klasy min. B-15

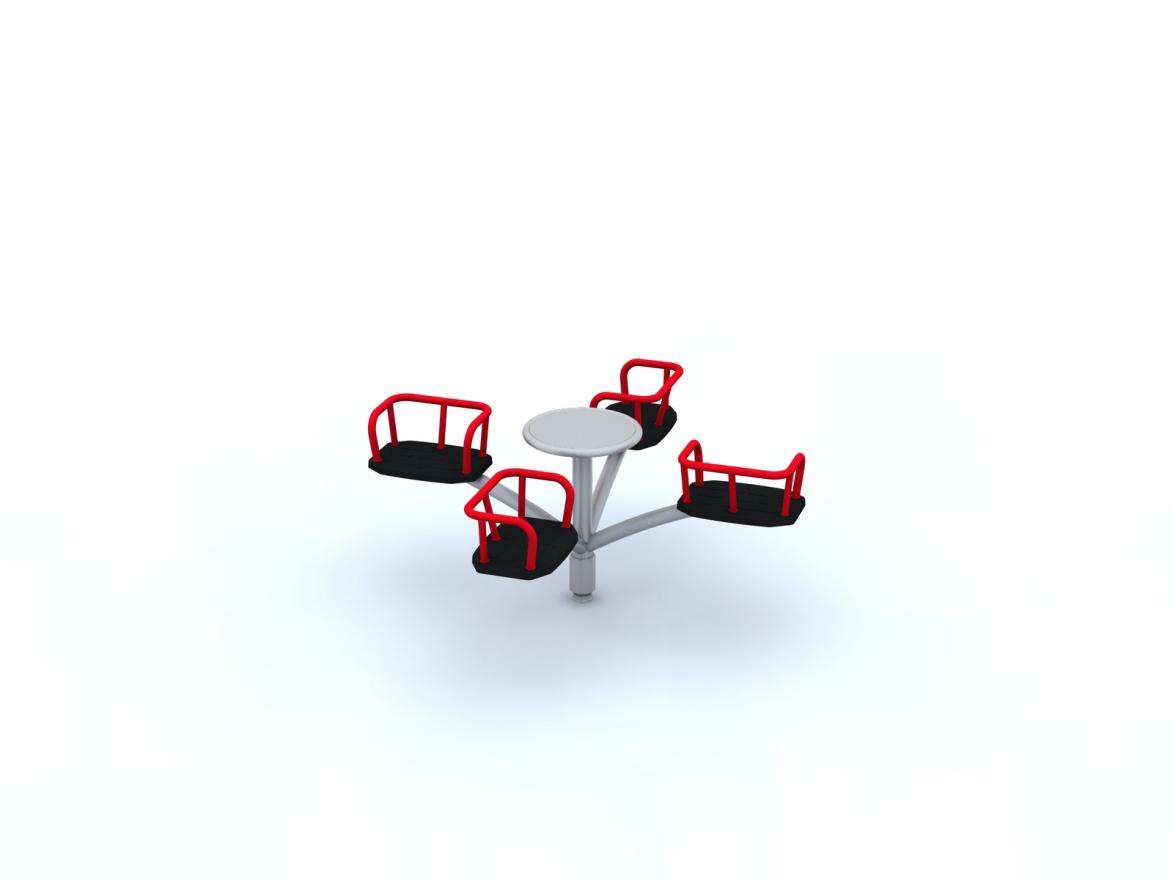

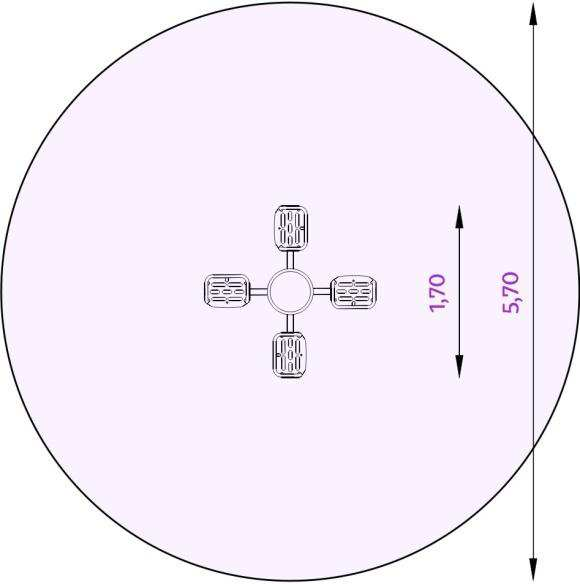

35 KARUZELA CZTERORAMIENNA DANE TECHNICZNE: Sugerowana grupa wiekowa: + 3 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: Ø 1,70 Wysokość urządzenia: ~0,70m Wymiary strefy funkcjonowania: Ø 5,70 Maksymalna wysokość upadkowa: 0,70m Głębokość fundamentowania: -0,85m Powierzchnia strefy funkcjonalnej: 25,52m² Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Widok urządzenia Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm) MATERIAŁY:

36 Konstrukcja nośna: stal ocynkowana, malowana proszkowo na kolor szary, wraz z mechanizmem obrotowym Konstrukcja siedzisk: stal ocynkowana, malowana proszkowo na kolor czerwony Siedziska: wykonane z konstrukcji stalowej powlekanej gumą oraz płyty polietylenowej przymocowanej do rury Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

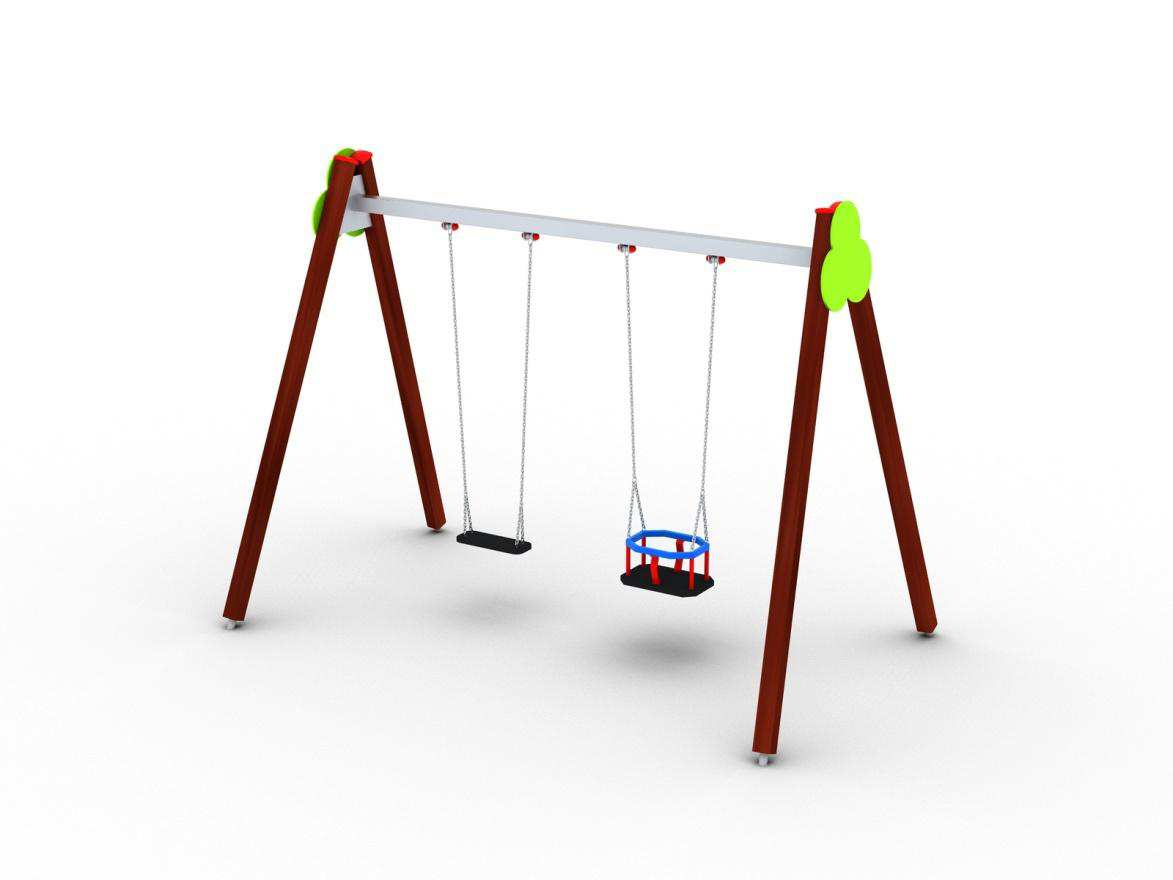

37 HUŚTAWKA PODWÓJNA WAHADŁOWA MIX DANE TECHNICZNE: Sugerowana grupa wiekowa: + 1 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 1,92m x 3,25m Wysokość urządzenia: ~2,43m Wymiary strefy funkcjonowania: 3,25m x 7,40m Maksymalna wysokość upadkowa: 1,25m Głębokość fundamentowania: -0,60m Powierzchnia strefy funkcjonalnej: 24,05m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm). MATERIAŁY:

38 Nogi konstrukcyjne: drewno klejone warstwowo malowane lakierobejcą na kolor ciemny orzech Kotwy: stal ocynkowana kąpielowo Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo Siedziska: wykonane z konstrukcji stalowej powlekanej gumą, Aplikacje: płyty HDPE Łańcuch: kalibrowany, ocynkowany, zamocowany na tulejach samosmarujących bezobsługowych Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

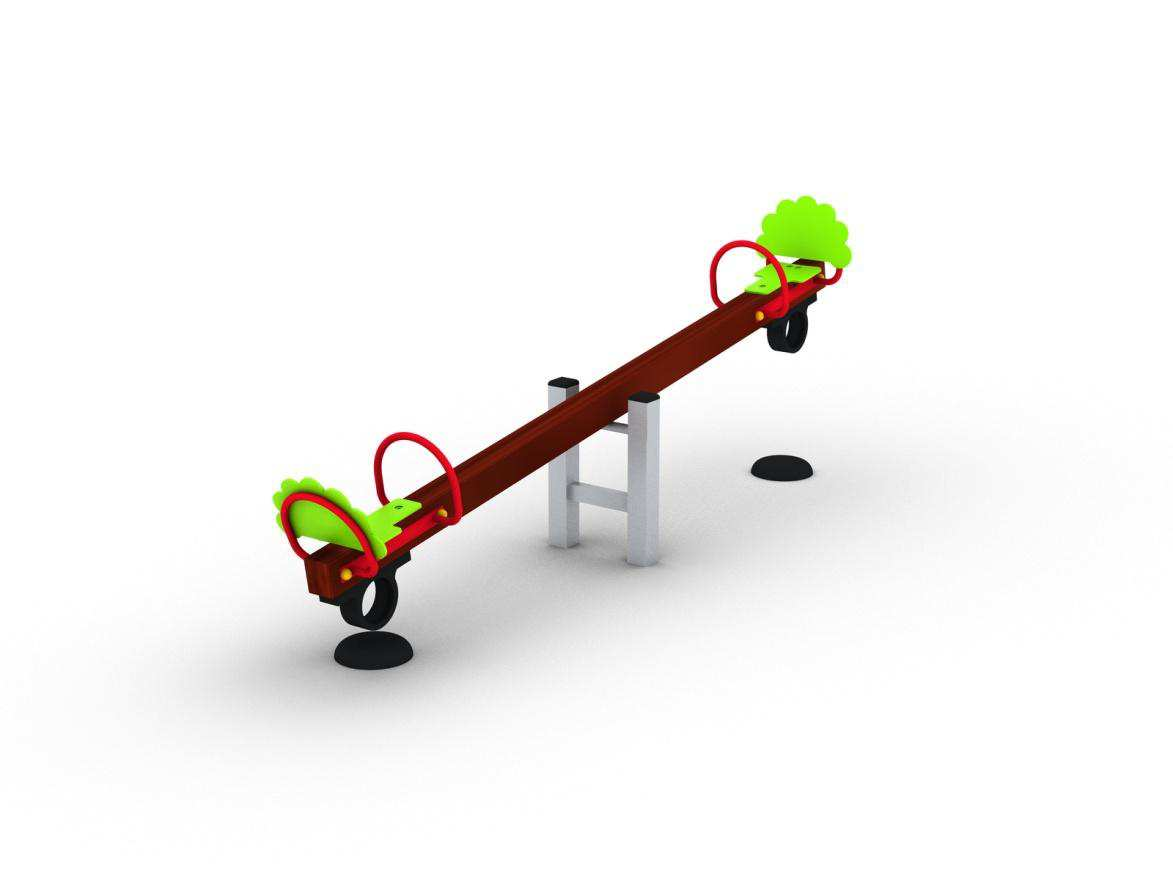

39 HUŚTAWKA WAŻKA Z OPARCIEM Z ODBOJNICAMI DANE TECHNICZNE: Sugerowana grupa wiekowa: + 3 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 0,43m x 3,00m Wysokość urządzenia: ~0,91m Wymiary strefy funkcjonowania: 2,50m x 5,00m Maksymalna wysokość upadkowa: 0,91m Głębokość fundamentowania: -0,60m Powierzchnia strefy funkcjonalnej: 11,64m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: trawa, piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm). MATERIAŁY:

40 Nogi konstrukcyjne: profile stalowe ocynkowane kąpielowo, malowane proszkowo Belka huśtawki: drewno klejone warstwowo, malowane lakierobejcą na kolor ciemny orzech Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo Siedziska: płyty HDPE Oparcia: płyty HDPE oraz profile stalowej ocynkowane kąpielowo, malowanej proszkowo Odbojnice: wykonane z granulatu gumowego Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

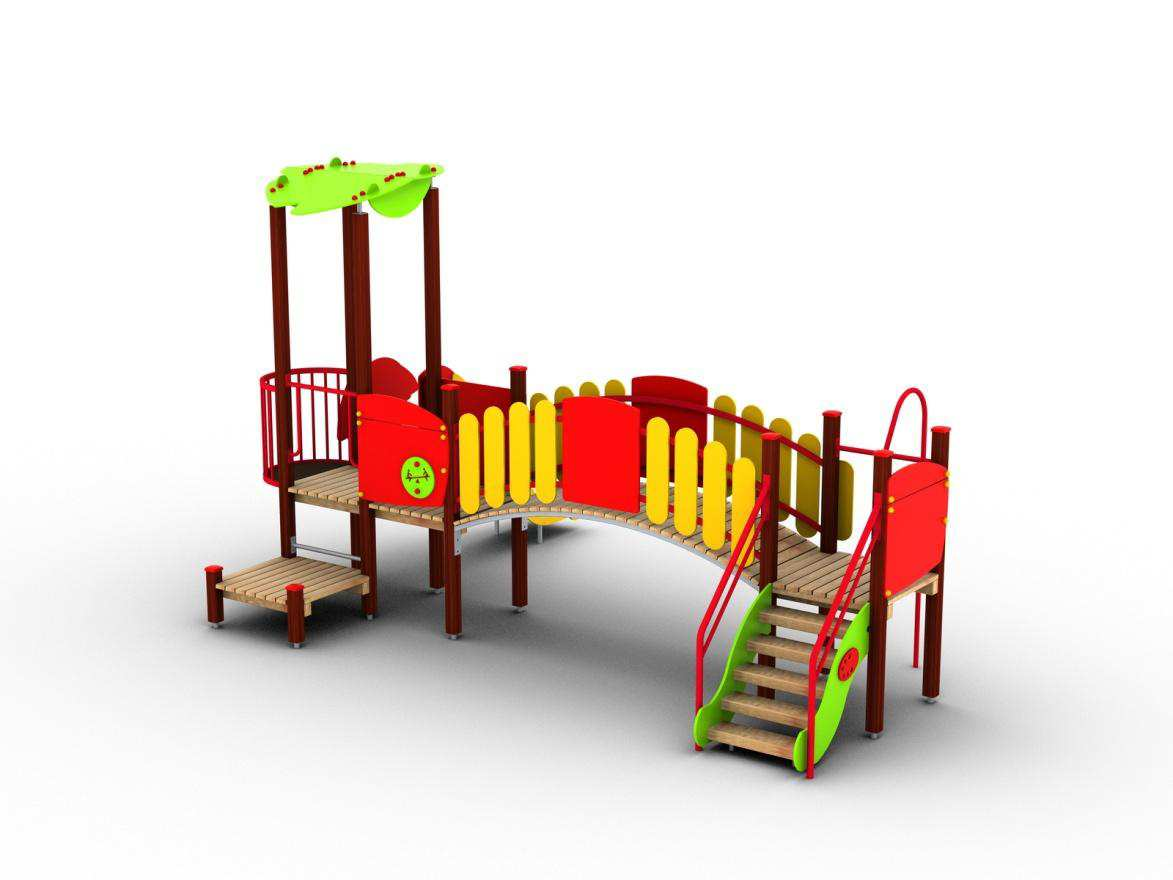

41 ZESTAW ROMEK DANE TECHNICZNE: Urządzenie łatwo dostępne, zgodnie z normą PN-EN :2009 Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 3,85 x 5,48m Wysokość urządzenia: ~3,30m Wymiary strefy funkcjonowania: 7,20m x 8,46m Maksymalna wysokość upadkowa: 1,20m Głębokość posadowienia: -0,60m Powierzchnia strefy funkcjonalnej: 41,77m² Widok urządzenia Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Nawierzchnie amortyzujące: piasek, żwir, kora, nawierzchnia syntetyczna (grubość minimalna dla wszystkich nawierzchni sypkich 200mm) SKŁAD URZ DZENIA: MATERIAŁY:

42 Balkonik Drabinka pionowa Mostek łukowy Rura strażacka wys. 90 cm 1 szt. Schody wejściowe wys. 90 cm Wieża bez dachu, podest wys. 35 cm Wieża bez dachu, podest wys. 90 cm Wieża z dachem, podest wys. 90 cm Zjeżdżalnia wys. 90 cm 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 2 szt. 1 szt. 1 szt. Nogi konstrukcyjne: drewno klejone warstwowo malowane lakierobejcą na kolor ciemny orzech Kotwy: stal ocynkowana kąpielowo Elementy połaciowe: płyty HDPE Podesty, schody: deski impregnowane Elementy stalowe: stal ocynkowana kąpielowo, malowana proszkowo lizg: stal nierdzewna Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15

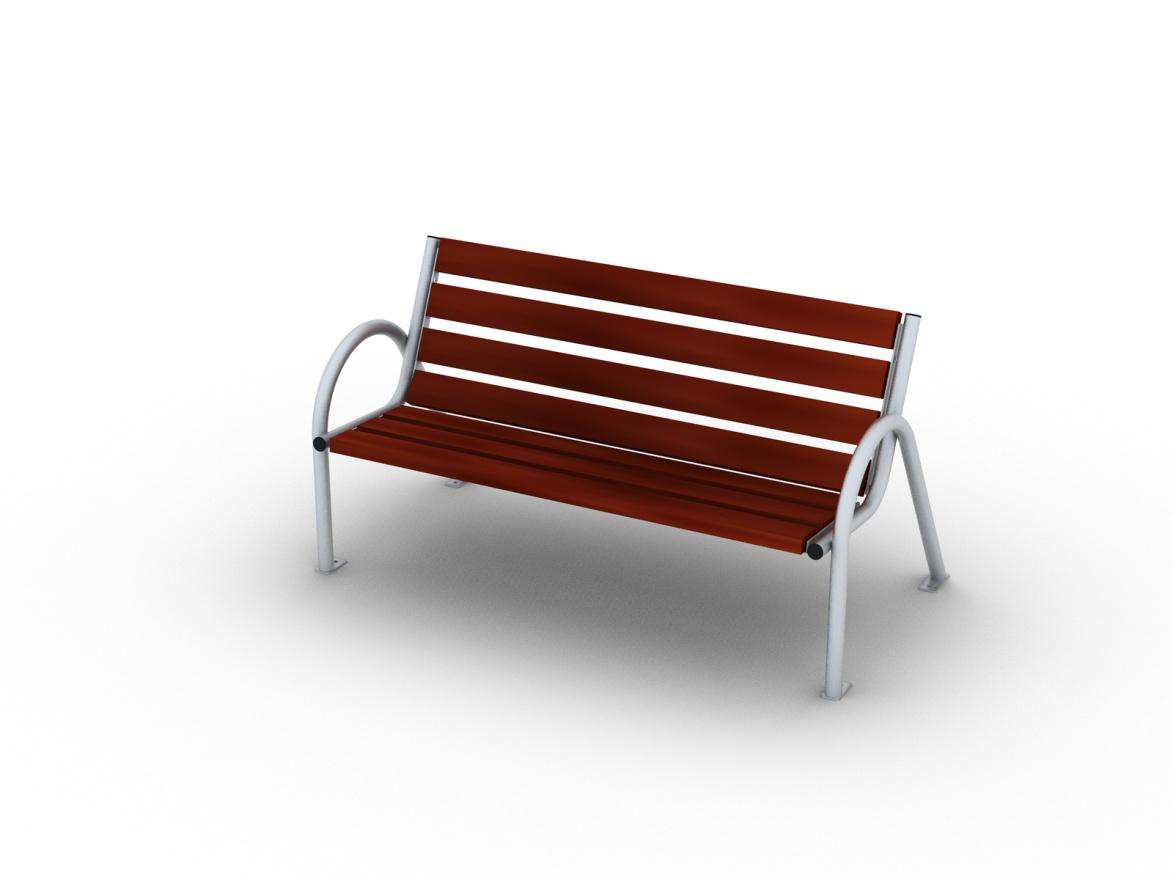

43 ŁAWKA LAMBDA 7 DANE TECHNICZNE: Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 0,89m x 1,65m Wysokość urządzenia: ~0,90m Głębokość fundamentowania: -0,60m Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Widok urządzenia Nawierzchnia amortyzująca nie jest wymagana. Nawierzchnia pod całym urządzeniem musi być jednorodna. MATERIAŁY:

44 Nogi konstrukcyjne: rury stalowe ocynkowane Elementy stalowe: stal ocynkowana Siedzisko i oparcie: drewno klejone, impregnowane, malowane w kolorze brązowym Zaślepki: tworzywo sztuczne Kotwy: stal ocynkowana kąpielowo Fundamenty: beton klasy min. B-15

45 KOSZ NA ŚMIECI DANE TECHNICZNE: Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 0,34m x 0,52m Wysokość urządzenia: ~1,00m Głębokość fundamentowania: -0,60m Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Widok urządzenia Nawierzchnia amortyzująca nie jest wymagana. Nawierzchnia pod całym urządzeniem musi być jednorodna. MATERIAŁY:

46 Nogi konstrukcyjne: rury stalowe ocynkowane Obudowa: dziurkowana blacha stalowa ocynkowana Fundamenty: beton klasy min. B-15

47 REGULAMIN NA DREWNIANYCH NOGACH DANE TECHNICZNE: Rzut urządzenia wraz ze strefą funkcjonalną Wymiary urządzenia: 0,10m x 0,60m Wysokość urządzenia: ~2,01m Głębokość fundamentowania: -0,60m Urządzenie wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Widok urządzenia Nawierzchnia amortyzująca nie jest wymagana. Nawierzchnia pod całym urządzeniem musi być jednorodna. MATERIAŁY:

48 Nogi konstrukcyjne: drewno klejone warstwowo, malowane lakierobejcą na kolor ciemny orzech Kotwy: stal ocynkowana kąpielowo Tablica: spieniona płyta PCV Zaślepki: tworzywo sztuczne Fundamenty: beton klasy min. B-15
