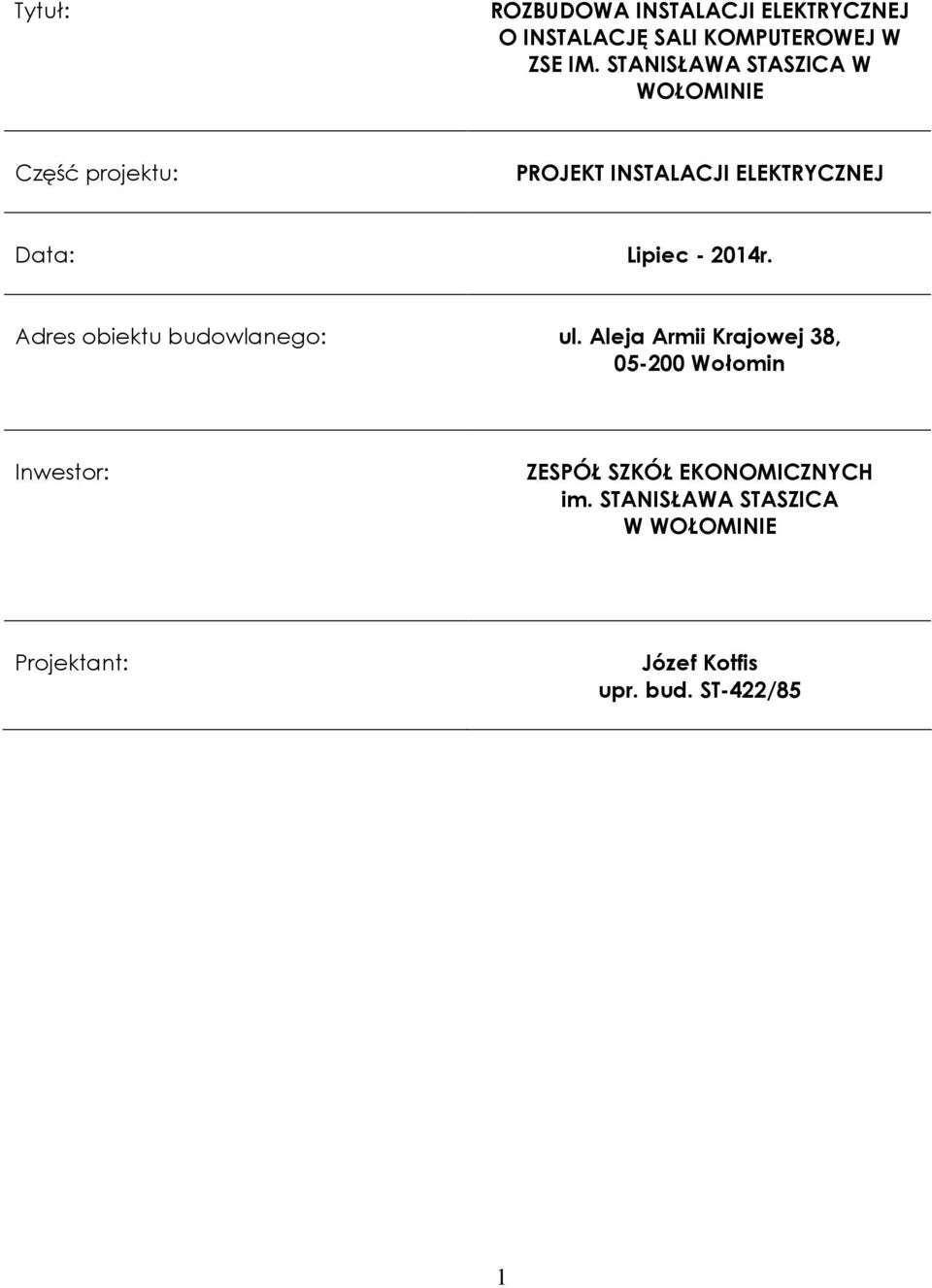

1 Tytuł: ROZBUDOWA INSTALACJI ELEKTRYCZNEJ O INSTALACJĘ SALI KOMPUTEROWEJ W ZSE IM. STANISŁAWA STASZICA W WOŁOMINIE Część prjektu: PROJEKT INSTALACJI ELEKTRYCZNEJ Data: Lipiec r. Adres biektu budwlaneg: ul. Aleja Armii Krajwej 38, Włmin Inwestr: ZESPÓŁ SZKÓŁ EKONOMICZNYCH im. STANISŁAWA STASZICA W WOŁOMINIE Prjektant: Józef Ktfis upr. bud. ST-422/85 1

2 ZAWARTOŚĆ OPRACOWANIA: 1. Uprawnienia prjektanta i jeg przynależnść d Okręgwej Izby Inżynierów, świadczenie 2. Opis techniczny, BIOZ 3. Rysunki: 1). Rys. Nr E-1 Gniazda: 230V i sieciwe Rj-45 2). Rys. Nr E-2 Trasa zasilania sieci strukturalnej 3). Rys. Nr E-3 Schemat zasilania rzdzielnicy RK 4. Załącznik nr 1 Zestawienie materiałów 2

3 ZAWARTOŚĆ OPRACOWANIA: 1. Uprawnienia prjektanta i jeg przynależnść d Okręgwej Izby Inżynierów, świadczenie 2. Opis techniczny, BIOZ 3. Rysunki: 1). Rys. Nr E-1 Gniazda: 230V i sieciwe Rj-45 2). Rys. Nr E-2 Trasa zasilania sieci strukturalnej 3). Rys. Nr E-3 Schemat zasilania rzdzielnicy RK 4. Załącznik nr 1 Zestawienie materiałów 3

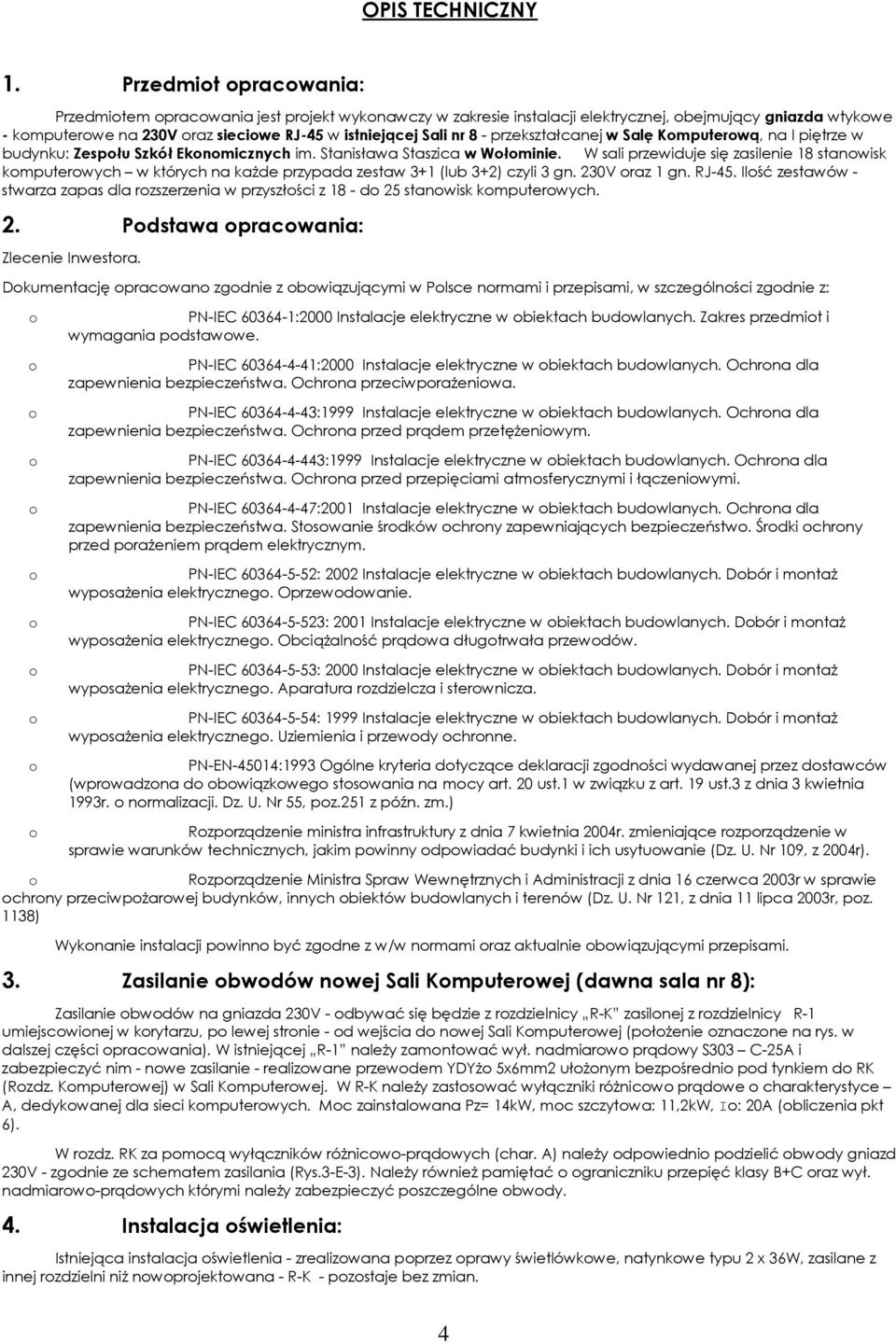

4 OPIS TECHNICZNY 1. Przedmit pracwania: Przedmitem pracwania jest prjekt wyknawczy w zakresie instalacji elektrycznej, bejmujący gniazda wtykwe - kmputerwe na 230V raz sieciwe RJ-45 w istniejącej Sali nr 8 - przekształcanej w Salę Kmputerwą, na I piętrze w budynku: Zespłu Szkół Eknmicznych im. Stanisława Staszica w Włminie. W sali przewiduje się zasilenie 18 stanwisk kmputerwych w których na każde przypada zestaw (lub 3+2) czyli 3 gn. 230V raz 1 gn. RJ-45. Ilść zestawów - stwarza zapas dla rzszerzenia w przyszłści z 18 - d 25 stanwisk kmputerwych. 2. Pdstawa pracwania: Zlecenie Inwestra. Dkumentację pracwan zgdnie z bwiązującymi w Plsce nrmami i przepisami, w szczególnści zgdnie z: PN-IEC :2000 Instalacje elektryczne w biektach budwlanych. Zakres przedmit i wymagania pdstawwe. PN-IEC :2000 Instalacje elektryczne w biektach budwlanych. Ochrna dla zapewnienia bezpieczeństwa. Ochrna przeciwprażeniwa. PN-IEC :1999 Instalacje elektryczne w biektach budwlanych. Ochrna dla zapewnienia bezpieczeństwa. Ochrna przed prądem przetężeniwym. PN-IEC :1999 Instalacje elektryczne w biektach budwlanych. Ochrna dla zapewnienia bezpieczeństwa. Ochrna przed przepięciami atmsferycznymi i łączeniwymi. PN-IEC :2001 Instalacje elektryczne w biektach budwlanych. Ochrna dla zapewnienia bezpieczeństwa. Stswanie śrdków chrny zapewniających bezpieczeństw. Śrdki chrny przed prażeniem prądem elektrycznym. PN-IEC : 2002 Instalacje elektryczne w biektach budwlanych. Dbór i mntaż wypsażenia elektryczneg. Oprzewdwanie. PN-IEC : 2001 Instalacje elektryczne w biektach budwlanych. Dbór i mntaż wypsażenia elektryczneg. Obciążalnść prądwa długtrwała przewdów. PN-IEC : 2000 Instalacje elektryczne w biektach budwlanych. Dbór i mntaż wypsażenia elektryczneg. Aparatura rzdzielcza i sterwnicza. PN-IEC : 1999 Instalacje elektryczne w biektach budwlanych. Dbór i mntaż wypsażenia elektryczneg. Uziemienia i przewdy chrnne. PN-EN-45014:1993 Ogólne kryteria dtyczące deklaracji zgdnści wydawanej przez dstawców (wprwadzna d bwiązkweg stswania na mcy art. 20 ust.1 w związku z art. 19 ust.3 z dnia 3 kwietnia 1993r. nrmalizacji. Dz. U. Nr 55, pz.251 z późn. zm.) Rzprządzenie ministra infrastruktury z dnia 7 kwietnia 2004r. zmieniające rzprządzenie w sprawie warunków technicznych, jakim pwinny dpwiadać budynki i ich usytuwanie (Dz. U. Nr 109, z 2004r). Rzprządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r w sprawie chrny przeciwpżarwej budynków, innych biektów budwlanych i terenów (Dz. U. Nr 121, z dnia 11 lipca 2003r, pz. 1138) Wyknanie instalacji pwinn być zgdne z w/w nrmami raz aktualnie bwiązującymi przepisami. 3. Zasilanie bwdów nwej Sali Kmputerwej (dawna sala nr 8): Zasilanie bwdów na gniazda 230V - dbywać się będzie z rzdzielnicy R-K zasilnej z rzdzielnicy R-1 umiejscwinej w krytarzu, p lewej strnie - d wejścia d nwej Sali Kmputerwej (płżenie znaczne na rys. w dalszej części pracwania). W istniejącej R-1 należy zamntwać wył. nadmiarw prądwy S303 C-25A i zabezpieczyć nim - nwe zasilanie - realizwane przewdem YDYż 5x6mm2 ułżnym bezpśredni pd tynkiem d RK (Rzdz. Kmputerwej) w Sali Kmputerwej. W R-K należy zastswać wyłączniki różnicw prądwe charakterystyce A, dedykwanej dla sieci kmputerwych. Mc zainstalwana Pz= 14kW, mc szczytwa: 11,2kW, I: 20A (bliczenia pkt 6). W rzdz. RK za pmcą wyłączników różnicw-prądwych (char. A) należy dpwiedni pdzielić bwdy gniazd 230V - zgdnie ze schematem zasilania (Rys.3-E-3). Należy również pamiętać graniczniku przepięć klasy B+C raz wył. nadmiarw-prądwych którymi należy zabezpieczyć pszczególne bwdy. 4. Instalacja świetlenia: Istniejąca instalacja świetlenia - zrealizwana pprzez prawy świetlówkwe, natynkwe typu 2 x 36W, zasilane z innej rzdzielni niż nwprjektwana - R-K - pzstaje bez zmian. 4

5 5. Instalacja gniazd 230V raz gniazd sieciwych: Przewdy należy prwadzić na tynku, w listwie PCV - z przegrdą na przewdy gniazd 230V, wyknanie typ. przewdów: YDY 3 x 2,5mm 2 raz sbn na gniazda sieciwe typ.: UTP - kat. 5e dla gniazd RJ-45. Gniazda 230V należy przymcwać d ściany - przy pmcy kłków mntażwych - nad listwą PCV, na wyskści w miarę mżliwści - kł 30cm nad pzimem pdłgi, natmiast gniazda sieciwe RJ-45 - mntwać pd listwą (dla zapbiegnięcia - przecinania się trasy przewdów). W miejscach występwania grzejników (na ścianie z knami - listwę PCV należy mcwać na wys. kł 13cm pd sufitem, następnie mntwać ją na łącznikach, między knami i w ten spsób zasilić gniazda przy grzejnikach (trasa wymuszna spwdwana brakiem mżliwści mntażu listwy - w prstej linii na wys. 30cm nad pzimem pdłgi - ze względu na naptkane na trasie elementy grzejne). Trasę mcwania listwy PCV zaś. gniazda w Sali - należy uprzedni sknsultwać z sbą decyzyjną, wyznaczną d teg celu przez dyrekcję ZSE im. Stanisława Staszica w Włminie. Przewdy sieci strukturalnej należy układać pszczególnie d każdeg gniazda RJ-45 i sprwadzić je d Skrzynki Teletechnicznej - ST mcwanej nad rzdz. RK. W skrzynce ST należy je pdłączyć zachwując zapas przewdów, wynszący w tym miejscu 1mb/szt. dla przewdów na gniazda sieciwe. Wszystkie gniazda 230V pwinny psiadać styk chrnny. Należy również przygtwać przewdy zasilające dla rzutnika, mntwaneg na suficie, pprzez ułżenie w listwie z przegrdą przew. zaś. 230V raz przewdu sieciweg - UTP kat. 5e, w dległści min. 3m d tablicy, w miejscu zgdnie z rysunkiem w dalszej części pracwania, z zastswaniem 2 mb zapasu w/w przewdów. Przewiduje się zasilenie 18 stanwisk w zestawach na stanwisk, ze stwrzeniem zapasu w ilści d 25 stanwisk. Mc przewidywana na stanwisk (kmputer + mnitr, jedn gniazdk z trzech jak rezerwwe) = 0,5kW. Zakłada się również krzystanie z dwóch urządzeń wielfunkcyjnych (skaner, drukarka)- łącznej mcy nie przekraczającej 800W, raz rzutnika przytwierdzneg d sufitu, skierwaneg na tablicę mcy kł 200W. 6. Obliczenia: Łącznie mc zainstalwana (Pz) = (18 x 0,5kW) + ( ) = = Pz =10 kw. D bliczeń należy uwzględnić zapas 7 stanwisk p 0,5kW = 3,5kW raz gólny zapas mcy 0,5kW= razem 4kW. Suma Pz = = 14kW które należy pmnżyć przez współczynnik jednczesnści kj =0,8. Mc szczytwa = 14 x 0,8 = Psz = 11,2kW. Prąd w bwdzie zaś. 11,2kW = 20A. Zabezpieczenie dbrane w rzdz. R-1 zasilającej rzdzielnie RK 3f -C25A spełnia wymagania stpniwania. Wszystkie gniazda zstały pdzielne na pszczególne bwdy dla równmierneg bciążenia faz. Wytrzymałść bciążenia długtrwałeg w przypadku przewdu zasilająceg - 5x6mm2 - zstała dbrana z dużym zapasem. 7. Instalacja chrny d prażeń: Układ sieci budynku: TN -S. Przewód chrnny PE w bwdach dbirczych pdłączyć d zacisków chrnnych gniazd wtyczkwych 230V, raz d budwy skrzynki teletechnicznej ST. Klr przewdu chrnneg zieln-żółty. Jak śrdek chrny ddatkwej i jedncześnie śrdek uzupełniający chrny pdstawwej, wykrzystan wyłączniki różnicwprądwe działaniu bezpśrednim i prądzie różnicwym 30mA typu: A (dedykwane d sieci kmputerwych). P wyknaniu całści instalacji - należy prtklarnie wyknać pmiary elektryczne w tym m.in. sprawdzić skutecznść chrny d prażeń. 8. Ochrna przeciwprzepięciwa: Dla chrny przed przepięciami w nwprjektwanej rzdzielnicy RK - zaplanwany jest mntaż granicznika przepięć typu: B+C. 9. Instalacja p.pż.: W istniejącej instalacji w Rzdzielnicy Głównej na parterze znajduje się wyłącznik główny pełniący rlę Wyłącznika Pżarweg. P wyknaniu instalacji - należy dknać sprawdzenia zadziałania w/w. 10. Uwagi dtyczące całści instalacji: D zasilenia sieci lgicznej w prjektwanej Sali Kmputerwej - d miejsca mntażu Skrzynki Teletechnicznej ST (40cm nad rzdzielnicą RK) - należy dprwadzić 2 szt. przewdów UTP kat. 5e układanymi w listwie PCV prwadznej z pm. z Serwerem (zakńczna w tym miejscu gn. pdwójnym RJ-45) d pm. Sali Kmputerwej (jeden przewód wprwadzny d ST z zapasem 2m, natmiast drugi zakńczny gniazdem pj. RJ-45). W/w listwa pwinna mieć wymiary min. 40mm szer. i 18mm wys. (swją wielkścią zapewniać duży zapas - dla przewdów wciąganych na tym dcinku w przyszłści). Trasa w/w Rys. 2 - E-2. P wyknaniu sieci lgicznej należy dknać jej pmiarów. Jak Skrzynkę Teletechniczną w Sali Kmputerwej należy użyć szafę: 6U/600mm, w której należy dknać pdłączenia sieciweg gniazd RJ-45 - za pmcą dwóch patch paneli wypsażnych prty, kat. 5e UTP LSA, z półką. Mntaż skrzynki ST - 40cm nad rzdz. RK. Bardz isttne jest - aby pdczas wiercenia, wyknywania przejść przez ścianę, mcwania listwy PCV na tynku itp. - zawsze krzystać z wykrywacza d knstrukcji stalwych i przewdów elektrycznych (zarówn będących pd - jak i nie będących pd napięciem). Należy również - uziemić Skrzynkę Teletechniczną mcwaną nad rzdz. RK z zacisku PE w RK za pmcą przewdu: Ly-4mm2 klr zieln-żółty d budwy skrzynki ST. Wszystkie materiały wykrzystywane przy mntażu instalacji pwinny być fabrycznie nwe, a przewdy pwinny mieć 100% zawartści miedzi. Jakść wyknania aparatów rzdzielni m.in. granicznik przepięć raz wyłączniki różnicwprądwe pwinny nie być grsze pd względem standardu wyknania d sprzętu firmy Eatn. Należy stswać urządzenia, wyrby i materiały psiadające świadectw dpuszczenia d stswania w budwnictwie lub świadectw kwalifikacji jakści. Całść prac wyknać zgdnie z PBUE i PN-91/E i nrmą N SEP-E- 002 raz zgdnie z aktualnie bwiązującymi przepisami. 5

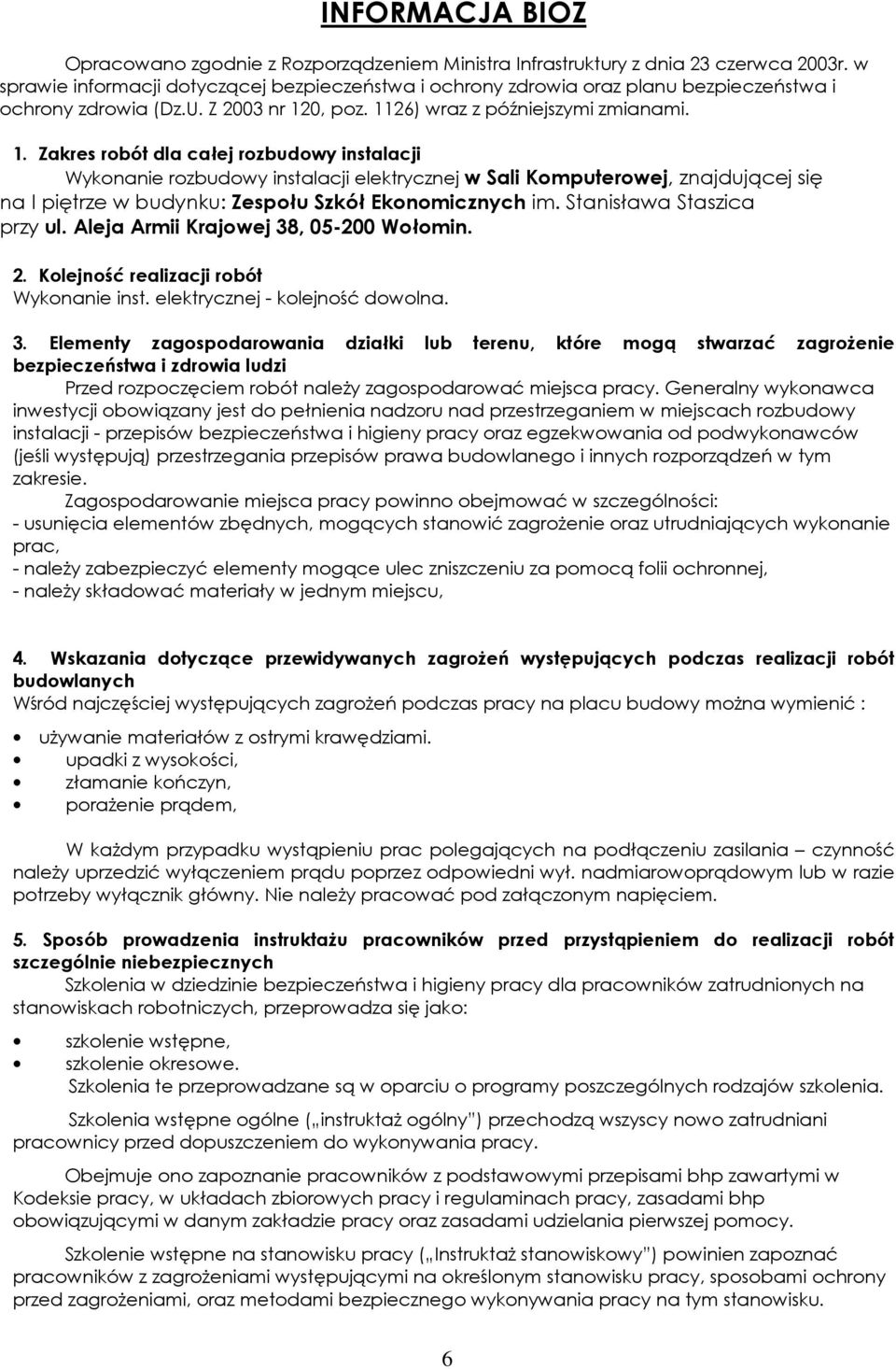

6 INFORMACJA BIOZ Opracwan zgdnie z Rzprządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie infrmacji dtyczącej bezpieczeństwa i chrny zdrwia raz planu bezpieczeństwa i chrny zdrwia (Dz.U. Z 2003 nr 120, pz. 1126) wraz z późniejszymi zmianami. 1. Zakres rbót dla całej rzbudwy instalacji Wyknanie rzbudwy instalacji elektrycznej w Sali Kmputerwej, znajdującej się na I piętrze w budynku: Zespłu Szkół Eknmicznych im. Stanisława Staszica przy ul. Aleja Armii Krajwej 38, Włmin. 2. Klejnść realizacji rbót Wyknanie inst. elektrycznej - klejnść dwlna. 3. Elementy zagspdarwania działki lub terenu, które mgą stwarzać zagrżenie bezpieczeństwa i zdrwia ludzi Przed rzpczęciem rbót należy zagspdarwać miejsca pracy. Generalny wyknawca inwestycji bwiązany jest d pełnienia nadzru nad przestrzeganiem w miejscach rzbudwy instalacji - przepisów bezpieczeństwa i higieny pracy raz egzekwwania d pdwyknawców (jeśli występują) przestrzegania przepisów prawa budwlaneg i innych rzprządzeń w tym zakresie. Zagspdarwanie miejsca pracy pwinn bejmwać w szczególnści: - usunięcia elementów zbędnych, mgących stanwić zagrżenie raz utrudniających wyknanie prac, - należy zabezpieczyć elementy mgące ulec zniszczeniu za pmcą flii chrnnej, - należy składwać materiały w jednym miejscu, 4. Wskazania dtyczące przewidywanych zagrżeń występujących pdczas realizacji rbót budwlanych Wśród najczęściej występujących zagrżeń pdczas pracy na placu budwy mżna wymienić : używanie materiałów z strymi krawędziami. upadki z wyskści, złamanie kńczyn, prażenie prądem, W każdym przypadku wystąpieniu prac plegających na pdłączeniu zasilania czynnść należy uprzedzić wyłączeniem prądu pprzez dpwiedni wył. nadmiarwprądwym lub w razie ptrzeby wyłącznik główny. Nie należy pracwać pd załącznym napięciem. 5. Spsób prwadzenia instruktażu pracwników przed przystąpieniem d realizacji rbót szczególnie niebezpiecznych Szklenia w dziedzinie bezpieczeństwa i higieny pracy dla pracwników zatrudninych na stanwiskach rbtniczych, przeprwadza się jak: szklenie wstępne, szklenie kreswe. Szklenia te przeprwadzane są w parciu prgramy pszczególnych rdzajów szklenia. Szklenia wstępne gólne ( instruktaż gólny ) przechdzą wszyscy nw zatrudniani pracwnicy przed dpuszczeniem d wyknywania pracy. Obejmuje n zapznanie pracwników z pdstawwymi przepisami bhp zawartymi w Kdeksie pracy, w układach zbirwych pracy i regulaminach pracy, zasadami bhp bwiązującymi w danym zakładzie pracy raz zasadami udzielania pierwszej pmcy. Szklenie wstępne na stanwisku pracy ( Instruktaż stanwiskwy ) pwinien zapznać pracwników z zagrżeniami występującymi na kreślnym stanwisku pracy, spsbami chrny przed zagrżeniami, raz metdami bezpieczneg wyknywania pracy na tym stanwisku. 6

7 Pracwnicy przed przystąpieniem d pracy, pwinni być zapznani z ryzykiem zawdwym związanym z pracą na danym stanwisku pracy. Fakt dbycia przez pracwnika szklenia wstępneg gólneg, szklenia wstępneg na stanwisku pracy raz zapznania z ryzykiem zawdwym, pwinien być ptwierdzny przez pracwnika na piśmie raz dntwany w aktach sbwych pracwnika. Szklenia wstępne pdstawwe w zakresie bhp, pwinny być przeprwadzne w kresie nie dłuższym niż 6 miesięcy d rzpczęcia pracy na kreślnym stanwisku pracy. Szklenia kreswe w zakresie bhp dla pracwników zatrudninych na stanwiskach rbtniczych, pwinny być przeprwadzane w frmie instruktażu nie rzadziej niż raz na 3 lata, a na stanwiskach pracy, na których występują szczególne zagrżenia dla zdrwia lub życia, zagrżenia wypadkwe raz wyska złżnści prcesu prdukcyjneg nie rzadziej niż raz w rku. 6. Śrdki techniczne i rganizacyjne zapbiegające niebezpieczeństwm wynikających z prwadzenia rbót Miejsca wyknywania rbót pwinny być zabezpieczne dla sób pstrnnych. W klasach szklnych w których wyknywana będzie rzbudwa instalacji nie pwinny znajdwać się dzieci jak również sby nie związane z w/w. Przed przystąpieniem d pracy na rusztwaniach należy przeprwadzić ich cdzienne przeglądy. Pracwnicy pwinni być wypsażeni w śrdki chrny indywidualnej raz dzież i buwie rbcze, zgdnie z tabelą nrm przydziału śrdków chrny indywidualnej raz dzieży i buwia rbczeg pracwaną przez pracdawcę. Śrdki chrny indywidualnej w zakresie chrny zdrwia i bezpieczeństwa użytkwników tych śrdków pwinny zapewniać wystarczającą chrnę przed występującymi zagrżeniami (np. upadek z wyskści, uszkdzenie głwy, twarzy, wzrku, słuchu). Nie wln dpuścić pracwnika d pracy, d której wyknywania nie psiada wymaganych kwalifikacji lub ptrzebnych umiejętnści, a także dstatecznej znajmści przepisów raz zasad BHP. W/w punkty pwinny kreślać czynnści d wyknywania przed rzpczęciem danej pracy, zasady i spsby bezpieczneg wyknywania danej pracy, czynnści d wyknywania p jej zakńczeniu raz zasady pstępwania w sytuacjach awaryjnych stwarzających zagrżenia dla życia lub zdrwia pracwników. W/w instrukcje są wymieniny w spsób gólny (przypadki i sytuacje jakie mgą wystąpić w różnych miejscach pracy) dlateg też należy stswać się d w/w punktów w dniesieniu d daneg miejsca i czasu. Bez względu na rdzaj wyknywanych prac (budwa, rzbudwa instalacji), zawsze pwinn się mieć na uwadze: gólne zasady bezpieczeństwa - chrniące życie i zdrwie sób wyknujących pracę jak również mgących znaleźć się w jej zasięgu. Zgdnie z Rzprządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie infrmacji dtyczącej bezpieczeństwa i chrny zdrwia raz planu bezpieczeństwa i chrny zdrwia (Dz.U. Z 2003 nr 120, pz. 1126), uwzględniając zakres rbót wchdzący w przedmitwą inwestycję. 7

8 R-1 K O R Y T A R Z R-K 3+2 RK/7 RK/4 RK/1 RK/1 RK/1 a a a 2 x 36W 2 x 36W 2 x 36W 3+2 RK/1 a,b RK/2 b b b 2 x 36W 2 x 36W 2 x 36W RK/5 SALA KOMPUTEROWA a a a RK/3 2 x 36W 2 x 36W 2 x 36W RK/6 rzutnik Miejsce wyprwadzenia przewdów na zaś. rzutnika (230V, RJ-45) Śrdek Sali, kł 3m d tablicy, zstawić zapas przew. 2m. (Przewdy układane w listwie dzielnej z dużym zapasem miejsca) 2 x 36W c 2 x 36W d 3+2 RK/6 c,d RK/6 RK/6 3+2 Isttne: wył. św. a,b i c,d wraz z ich prawami - t bwdy świetleniwe istniejące ich zasilenie z rzdz. innej niż RK pzstaje bez zmian. LEGENDA: 2 x 36W R-K - prawa świetlówkwa 2x36W; - Rzdzielnica np. Kmputerwa - łącznik świecznikwy; - gniazd 230V, pis: RK / 1 - bwód nr 1, w rzdz. RK. OBIEKT INWESTOR ADRES INWESTYCJI TYTUŁ RYS. ROZBUDOWA INSTALACJI ELEKTRYCZNEJ O INSTALACJĘ SALI KOMPUTEROWEJ W ZSE IM. STANISŁAWA STASZICA W WOŁOMINIE Zespół Szkół Eknmicznych im. Stanisława Staszica w Włminie ul. Aleja Armii Krajwej 38, Włmin Gniazda: 230V i sieciwe Rj-45 - gniazd sieciwe RJ-45, (jeśli bk jest 2 - gniazd pdwójne) - zestaw = 3gn. 230V, pjedyncze natynkwe w ramce ptrójnej, + jedn gn. pj. sieciwe, (w przyp sieciwe pdwójne) NR RYS E-1 Data AUTOR Józef Ktfis upr. bud. ST-422/85

9 R-1 R-K ST K O R Y T A R Z Z (2 szt.) przewdów UTP - jeden należy zakńczyć gniazdem RJ-45 pj. a drugi wprwadzić d skrzynki teletech. ST, przy pdłączeniu zachwując zapas 1m. Skrzynkę ST należy zamntwać 40 cm nad rzdz. RK Listwa PCV mcwana w miarę mżliwści, w dległści 10cm pd sufitem. Przewdy 2 x UTP zakńczne gniazdem pdwójnym RJ-45, pd serwerem, na wyskści 1m d pzimu pdłgi. LEGENDA: S R-K - Serwer - Rzdzielnica Kmputerwa - trasa zasilania sieci lgicznej, 2 x przewód UTP, w listwie PCV z przewidzianym zapasem dla przewdów układanych w przyszłści, (rzmiar listwy PCV min.40mm szer. / 18mm wys.). - trasa zasilania 3-fazweg z R-1 d R-K, przewdem YDY 5 x 6mm2. OBIEKT INWESTOR ADRES INWESTYCJI TYTUŁ RYS. NR RYS E-2 Data ROZBUDOWA INSTALACJI ELEKTRYCZNEJ O INSTALACJĘ SALI KOMPUTEROWEJ W ZSE IM. STANISŁWA STASZICA W WOŁOMINIE Zespół Szkół Eknmicznych im. Stanisława Staszica w Włminie ul. Aleja Armii Krajwej 38, Włmin Trasa zasilania sieci strukturalnej AUTOR Józef Ktfis upr. bud. ST-422/85

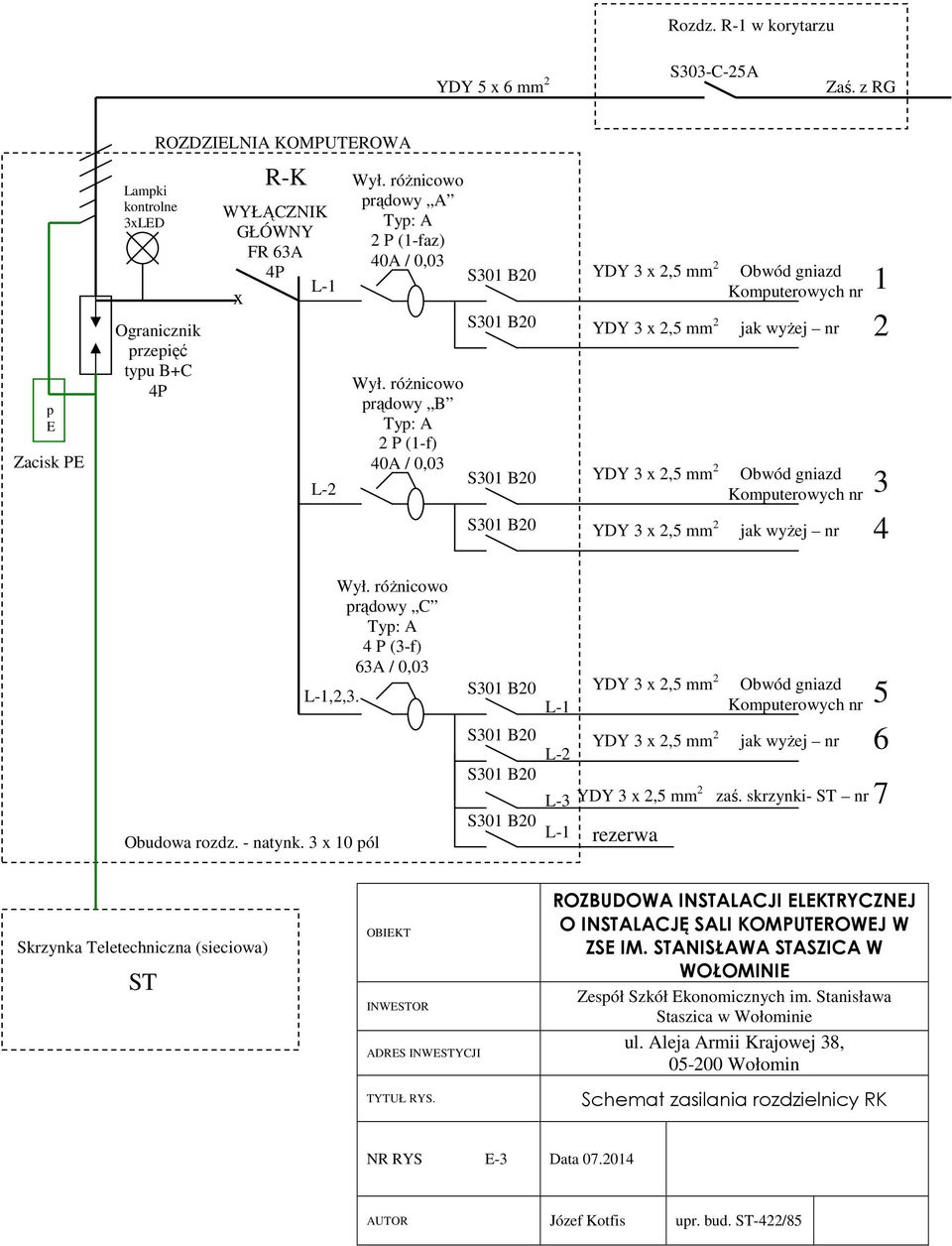

10 Rzdz. R-1 w krytarzu YDY 5 x 6 mm 2 S303-C-25A Zaś. z RG p E Zacisk PE Lampki kntrlne 3xLED ROZDZIELNIA KOMPUTEROWA Ogranicznik przepięć typu B+C 4P WYŁĄCZNIK GŁÓWNY FR 63A 4P L-1 x R-K L-2 Wył. różnicw prądwy A Typ: A 2 P (1-faz) 40A / 0,03 Wył. różnicw prądwy B Typ: A 2 P (1-f) 40A / 0,03 Obwód gniazd Kmputerwych nr jak wyżej nr Obwód gniazd Kmputerwych nr jak wyżej nr L-1,2,3. Obudwa rzdz. - natynk. 3 x 10 pól Wył. różnicw prądwy C Typ: A 4 P (3-f) 63A / 0,03 L-1 L-2 L-3 L-1 rezerwa Obwód gniazd Kmputerwych nr jak wyżej nr zaś. skrzynki- ST nr Skrzynka Teletechniczna (sieciwa) ST OBIEKT INWESTOR ADRES INWESTYCJI TYTUŁ RYS. ROZBUDOWA INSTALACJI ELEKTRYCZNEJ O INSTALACJĘ SALI KOMPUTEROWEJ W ZSE IM. STANISŁAWA STASZICA W WOŁOMINIE Zespół Szkół Eknmicznych im. Stanisława Staszica w Włminie ul. Aleja Armii Krajwej 38, Włmin Schemat zasilania rzdzielnicy RK NR RYS E-3 Data AUTOR Józef Ktfis upr. bud. ST-422/85

11 ZAŁĄCZNIK NR 1: DO PROJEKTU: ROZBUDOWY INSTALACJI ELEKTRYCZNEJ O INSTALACJĘ SALI KOMPUTEROWEJ W ZSE IM. STANISŁAWA STASZICA W WOŁOMINIE Z ZESTAWIENIE MATERIAŁÓW: Sala Kmputerwa ZSE im. Stanisława Staszica ul. Aleja Armii Krajwej 38, Włmin ZESTAWIENIE MATERIAŁÓW: Lp. Wyszczególnienie Typ Dane techn. Jedn. Ilść Uwagi 1). Aparaty Rzdzielnic: 1 Obudwa rzdz. natynkwa wyk. z 3x10 - Szt. 1 Rzdz. R-K PCV 3x10 pól 2 Ogranicznik przepięć typu B+C B+C - Szt. 1-3 Lampka kntrlna (sygnalizacyjna) 3-f. Led, 1-plwa 4 Wyłącznik Główny -FR-63 A, 4-plwy FR 63, 4-P 5 Wył. różnicw prądwy, TYP-A, 1-fazwy, Typ: A, 40A / 0,03 / 2 P 40/0,03A/2P - Szt Szt Szt. 2-6 Wył. różnicw prądwy, 3-fazwy, Typ: A, 63A / 0,03 / 4 P TYP-A, 63/0,03A/4P - Szt. 1-7 Wył. nadmiarw prądwy 1-faz. - S301 B20A - Szt. 8 - B20A 8 Wył. nadmiarw prądwy 1-faz. - C25A S301 C25A - Szt. 1 Rzdz. R-1 w krytarzu 9 Szyna mstkująca 1-fazwa - - Szt. 1-2). Przewdy 10 Linka uziemiająca pjedyncza Ly 1 x 4mm2 m 3 Uziem. Skrzynki ST z rzdz. RK 11 Przewód kabelkwy izlacja 750V YDY 5 x 6mm2 m 4 Zaś. Z R-1 d RK. Przewód krągły. 12 Przewód kabelkwy izlacja 750V YDY/p 3 x 2,5mm2 m 140 Zaś. gn. 13 Przewód skrętka ekranwana F/FTP kategrii 5e F/FTP, 5e 4 x 2 x 0,5mm2 3). Osprzęt typu: Gniazda 230V, RJ-45 itp. 14 Gniazda natynkwe, ptrójne - Gniazd nt, Zestaw w ramce, z uziemieniem ptrójne +PE trzech-gniazd 3 x L,N+PE 15 Gniazda natynkwe, pjedyncze, Gn. nt. pj. z uziemieniem L,N+PE 16 Gniazda sieciwe RJ-45 pjedyncze RJ-45, kat. 5e pj. M 540 Gn. sieć =540 Szt. 25 (Razem: 75 gniazd pjedynczych.) 1xL,N+PE Szt. 1 Rzutnik- 1 gn. pj. - Szt. 22 Sala Kmp.(21) + rzutnik (1) 17 Gniazda sieciwe RJ-45 pdwójne RJ-45, kat. 5e - Szt. 5 4szt. Sala K. pdw. 1 szt. Serwerw. 4). Listwy PCV, kłki itp. 18 Listwa PCV rzmiar 18 wys. / 40 szer.. 18/40mm - m 36m (wewn. 2 x FTP) (prwadzna d pm. Serw. d skrzynki ST w Sali Kmp.) 19 Listwa PCV z przegrdą, rzmiar: 50 szer. / 25 wys. (prwadzna w Sali Kmp. dla gniazd 230V i sieciwych) 20 Kłki 6 szybki mntaż (wiertł 6, długść kłka k. 40mm (mntaż listew PCV) 18/50mm, 2K - m 60 2K- pdział na dwie kmry 6/40 pak. 200szt. - Opak Obudwa skrzynki teletech. ST 6U/600mm - Szt Patch panel wypsażny 19'', 24-prty kat. 5e UTP LSA, z Półką 24 prty, kat. 5e z półką Szt. 2 -
