1 Przedsiębiorstwo Geo - Well Usługi geologiczne i ochrony środowiska - Michał Skrzypczak Pobórka Wielka Białośliwie tel e- mail: info@ geo-well.pl e- mail: geoopoka@ wp.pl Zleceniodawca: Autorska Pracownia Inżynierii Sanitarnej APIS ul. Kondratowicza Piła Opinia geotechniczna i dokumentacja badań podłoża gruntowego Obiekt : Miejscowość: Gmina: Województwo: Sieci kanalizacji sanitarnej Samborsko Jastrowie wielkopolskie O p r a c o w a ł a : S p r a w d z i ł : mgr W e r o n i k a S z u l i ń s k a mgr M i c h a ł S k r z y p c z a k nr upr. V 1807 (hydrogeologia) nr upr. XI/8/2010 nr upr. XII/9/2010 P o b ó r k a W i e l k a - w r z e s i eń 2014r.

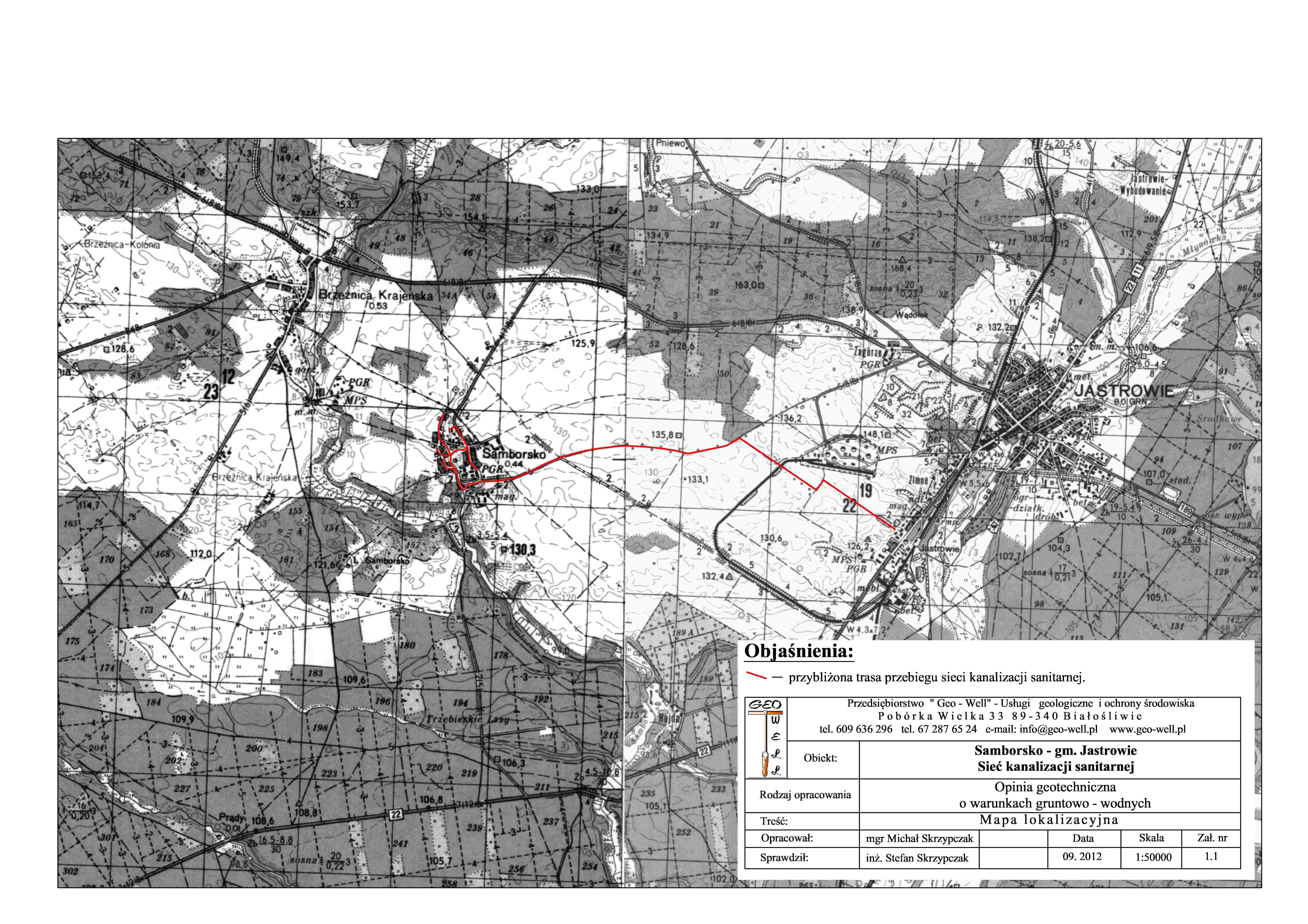

2 S p i s t r e ś c i : Samborsko gm. Jastrowie Sieć kanalizacji sanitarnej Opinia geotechniczna i dokumentacja badań podłoża gruntowego I. DANE OGÓLNE T y t u ł t e m a t u: Z l e c e n i o d a w c a: C e l o p r a c o w a n i a C h a r a k t e r y s t y k a p r o j e k t o w a n e j i n w e s t y c j i 3 II. ZAKRES WYKONANYCH PRAC P r a c e g e o d e z y j n e W i e r c e n i a i s o n d o w a n i a P r a c e k a m e r a l n e 4 III. ŚRODOWISKO GEOGRAFICZNE P o ł o ż e n i e i m o r f o l o g i a Z a g o s p o d a r o w a n i e t e r e n u H y d r o g r a f i a 5 IV. BUDOWA GEOLOGICZNA 5 V. WARUNKI HYDROGEOLOGICZNE 6 VI. GEOTECHNICZNA CHARAKTERYSTYKA GRUNTÓW 7 IV.WNIOSKI I ZALECENIA 8 Z a ł ą c z n i k i g r a f i c z n e zał. nr Mapa lokalizacyjna w skali 1: Mapy dokumentacyjne w skali 1: Objaśnienia symboli i znaków 2 Legenda do kart otworów geologicznych 3 Karty dokumentacyjne otworów geologicznych Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 2

3 I. D A N E O G Ó L N E 1.1. T y t u ł t e m a t u Samborsko gm. Jastrowie Sieć kanalizacji sanitarnej 1.2. Z l e c e n i o d a w c a Samborsko gm. Jastrowie Sieć kanalizacji sanitarnej Opinia geotechniczna i dokumentacja badań podłoża gruntowego Autorska Pracownia Inżynierii Sanitarnej APIS ul. Kondratowica Piła 1.3. C e l o p r a c o w a n i a Celem opinii geotechnicznej i dokumentacji badań podłoża gruntowego, jest ustalenie i ocena warunków gruntowo - wodnych w podłożu, w poziomie i poniżej posadowienia sieci kanalizacji sanitarnej, której lokalizacja jest projektowana w obrębie wsi Samborsko w gm. Jastrowie. Podstawę formalno prawną do sporządzenia niniejszej dokumentacji stanowią: uzgodniony ze Zleceniodawcą zakres badań geotechnicznych. Dokumentacja niniejsza została wykonana w oparciu o następujące akty prawne: Rozporządzenie Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), Art. 3 ust. 7 ustawy Prawo geologiczne i górnicze z dn r (Dziennik Ustaw z 2011 r. Nr 163 poz. 981), Art. 34 ust. 3 pkt 4 ustawy Prawo budowlane z dn r. (Dz. U. Nr 89 poz. 41) z późniejszymi zmianami), Polska Norma PN B-04452;2002 Geotechnika. Badania polowe, Polska Norma PN-B-02480:1998 Geotechnika. Terminologia podstawowa, symbole, literowe i jednostki miar, Polska norma PN-B :1998 Geotechnika Dokumentowanie geotechniczne. Zasady ogólne, Polska Norma PN B Geotechnika. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Wizja lokalna oraz prace i badania terenowe wykonane zostały w dniu r. Wykonany i uzgodniony wcześniej z Inwestorem zakres prac terenowych i badań obejmował wykonanie 11 mało średnicowych nierurowanych otworów badawczych w zakresie głębokości 2,0 6,0m uzależnionej od projektowanej i założonej głębokości ułożenia magistrali i przewodu kanalizacyjnego. Lokalizacja, ilość oraz głębokość wykonanych otworów zostały określone przez Zleceniodawcę C h a r a k t e r y s t y k a p r o j e k t o w a n e j i n w e s t y c j i Projektowana sieć ma za zadanie zebrać ścieki bytowo-gospodarcze z miejscowości Samborsko, docelowo także z miejscowości Brzeźnica. Z uwagi na zróżnicowane ukształtowanie terenu zaprojektowano układ kanalizacji sanitarnej w systemie grawitacyjno-ciśnieniowym. Włączenie projektowanego układu kanalizacji sanitarnej do istniejącej sieci kanalizacji sanitarnej Ø250 mm, zlokalizowanej w Jastrowiu przy ulicy Roosevelta, zostanie wykonane przy udziale studni o średnicy min mm. Kolektor kanalizacji sanitarnej grawitacyjny z rur PVC200, przyłącza kanalizacji sanitarnej grawitacyjnej z PVC160. Kolektor kanalizacji sanitarnej ciśnieniowej z rur PE o średnicy Ø110x6,6 mm. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 3

4 Samborsko gm. Jastrowie Sieć kanalizacji sanitarnej Opinia geotechniczna i dokumentacja badań podłoża gruntowego Jako element tłoczny zaprojektowaną tłocznię ścieków PG zlokalizowaną na terenie działki nr 3/12 w Samborsku. Projektowana sieć zostanie ułożona w ciągu - skrajni dróg, prowadzących przez wieś Samborsko oraz w skrajni drogi gruntowej prowadzącej w kierunku Jastrowia (okolice ul. Roosevelta). Etap projektowania: Projekt techniczny budowlany. II. Z A K R E S W Y K O N A N Y C H P R A C 2.1. P r a c e g e o d e z y j n e Otwory badawcze wytyczono w terenie metodą domiarów prostokątnych, w oparciu o liniowe bazy pomiarowe istniejące w terenie (granice działek, budynki, linie energetyczne) na podstawie - dostarczonej przez Zleceniodawcę, mapy sytuacyjno - wysokościowej w skali 1:500. Rzędne wysokościowe otworów zostały odczytane z mapy na podstawie interpolacji cięcia warstwicowego i pikiet wysokościowych odczytanych z mapy. Są to wartości obarczone błędem w granicach ± 0,3m Lokalizację wykonanych w terenie otworów badawczych wraz z ich rzędnymi naniesiono na mapy dokumentacyjne w skali 1:500 (zał. nr ) W i e r c e n i a i s o n d o w a n i a W dniu r. w ramach prac terenowych, poprzedzonych wizją terenu, w uzgodnieniu ze Zleceniodawcą w miejscach wyznaczonych na mapach przez jednostkę projektową i zgodnie z PN-74/B wykonano: 7 mało średnicowych nierurowanych otworów wiertniczych o Ø 70 mm, do głębokości 2,0m, 2 mało średnicowe nierurowane otwory wiertnicze o Ø 70 mm, do głębokości 4,0m, 2 mało średnicowe nierurowane otwory wiertnicze o Ø 70 mm, do głębokości 6,0m. Łącznie przewiercono 34,0m nasypów niebudowlanych, gleby próchniczej oraz rodzimych gruntów sypkich i spoistych. Wiercenia wykonano przy pomocy zestawu ręcznego metodą okrętną z zastosowaniem świdrów rurowych, dwunożowych i okienkowych. W trakcie wierceń prowadzono badania makroskopowe gruntów z każdego marszu świdra oraz obserwacje zalegania wody gruntowej. Po zakończeniu wierceń otwory badawcze zlikwidowano przez zasypanie urobkiem z zachowaniem profilu geologicznego. Prace terenowe przeprowadzono pod stałym nadzorem geologicznym osoby uprawnionej do nadzorowania tego rodzaju prac i badań P r a c e k a m e r a l n e Prace kameralne, związane z opracowaniem dokumentacji obejmują: analizę i ocenę wyników badań polowych i materiałów archiwalnych, rozpoznanie przestrzenne układu warstw geologicznych podłoża, opracowanie graficzne tych wyników w formie mapy, legendy i objaśnień, kart dokumentacyjnych otworów geologicznych, wydzielenie warstw geotechnicznych na kartach dokumentacyjnych otworów badawczych ustalenie wartości wiodących parametrów geotechnicznych wydzielonych warstw metodą A i B wg normy PN-81/B określenie głębokości zalegania zwierciadła wody gruntowej, opracowanie tekstu dokumentacji badań podłoża gruntowego z oceną warunków geotechnicznych, wnioskami i zaleceniami. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 4

5 Samborsko gm. Jastrowie Sieć kanalizacji sanitarnej Opinia geotechniczna i dokumentacja badań podłoża gruntowego III. Ś R O D O W I S K O G E O G R A F I C Z N E 3.1. P o ł o ż e n i e i m o r f o l o g i a Dokumentowany teren znajduje się w ciągu dróg prowadzących przez wieś Samborsko oraz wzdłuż polnej drogi prowadzącej do m. Jastrowie. W podziale Polski na jednostki fizycznogeograficzne według profesora Jerzego Kondrackiego ( Geografia regionalna Polski - Wydawnictwa Naukowe 1998 r.): wieś Samborsko położona jest w obrębie makroregionu Pojezierzy Południowopomorskich ( ), w skrajnie południowej części mezoregionu Pojezierza Szczecineckiego (314.66), polna droga prowadząca ze wsi Samborsko do m. Jastrowie leży już w obrębie mezoregionu Dolina Gwdy (314.68) W rejonie otw. nr 3 oraz 4 znajduje się głęboka dolina związana z przepływającym w niej strumykiem. Dolina ta jest wypełniona osadami rzecznymi. Pozostały obszar to wysoczyzna morenowa zbudowana z glin piaszczystych, miejscami w stropie z osadami sypkimi. Powierzchnia terenu w obrębie projektowanego obiektu jest zmienna i wyniesiona do rzędnej ca 109,50 133,75m n.p.m. Deniwelacja w obrębie projektowanej sieci kanalizacji sanitarnej są znaczne i wynoszą maksymalnie około 24 m Z a g o s p o d a r o w a n i e t e r e n u Teren badań zlokalizowany jest na linii przebiegu projektowanej sieci kanalizacji sanitarnej i stanowi skrajnie i pobocze przechodzących przez wieś Samborsko dróg gminnych, wokół których znajdują się zabudowanie mieszkalne i gospodarcze. Teren badań poza wsią Samborsko to pobocze drogi gruntowej prowadzącej do Jastrowia H y d r o g r a f i a Przez wieś Samborsko przepływa nienazwany strumyk, który płynie w głębokiej i wąskiej dolinie. Strumyk ten, w odległości około 0,7 km na południe od wsi wpada do rzeczki Samborka, która z kolei stanowi lewy dopływ Płytnicy. Rzeka Gwda od badanego terenu przepływa w odległości ca 7,5km na południowy wschód. IV. BUDOWA GEOLOGICZNA W budowie geologicznej dokumentowanego terenu przeznaczonego pod projektowaną sieć kanalizacji sanitarnej do głębokości stwierdzonej otworami badawczymi tj. 2,0 6,0m p.p.t. udział biorą utwory czwartorzędowe: H o l o c e n - m ł o d s z y c z w a r t o r z ę d: Wykształcony jest w postaci nasypów niebudowlanych (piasek drobny z humusem, piasek drobny z humusem i gruzem ceglanym, piasek drobny z humusem, otoczakami i gruzem betonowym oraz piasek drobny z humusem, otoczakami, gruzem ceglanym oraz betonowym) oraz gleby próchniczej (piasek drobny z humusem). Nasypy niebudowlane i gleba występują w postaci ciągłej warstwy o miąższości ca: 0,2-1,3 m. P l e j s t o c e n s t a r s z y c z w a r t o r z ę d : Wykształcony jest w postaci osadów sypkich akumulacji wodno lodowcowej oraz spoistych akumulacji lodowcowej. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 5

6 Samborsko gm. Jastrowie Sieć kanalizacji sanitarnej Opinia geotechniczna i dokumentacja badań podłoża gruntowego Utwory sypkie reprezentowane są przez piaski drobne, piaski średnie, piaski pylaste, piaski drobne zaglinione, piaski zaglinione na pograniczu piasków średnich zaglinionych, piaski drobne zaglinione przewarstwione piaskami średnimi oraz piaski średnie z otoczakami. Występują w rejonie otw. nr 1, 2, 3, 4, 5, 6, 7, 8 i 9, na zmiennej głębokości. W otw. nr 2, 3 i 4 utwory piaszczyste występują bezpośrednio pod glebą i ich spąg wierceniami do głębokości 4,0 6,0m p.p.t. nie został osiągnięty. Utwory spoiste reprezentowane są przez piaski gliniaste, gliny piaszczyste, piaski gliniaste z otoczakami oraz piaski gliniaste na pograniczu piasków drobnych zaglinionych. Występują w rejonie otw. nr 1, 5, 6, 7, 8, 9, 10 i 11 na zmiennej głębokości. W otw. nr 10 i 11 utwory spoiste występują bezpośrednio pod glebą i ich spąg wierceniami do głębokości 2,0m p.p.t. nie został osiągnięty Szczegółową budowę geologiczną podłoża z podziałem na warstwy geotechniczne, przedstawiono na karcie dokumentacyjnej otworów geologicznych (zał. nr 5). V. W A R U N K I H Y D R O G E O L O G I C Z N E W dokumentowanym podłożu, do maksymalnej głębokości 6,0 m stwierdzono zaleganie zwierciadła wód podziemnych tylko w otw. nr 2, 3 i 4 na głębokości 0,97 3,24m p.p.t. Zwierciadło swobodne wód gruntowych ustabilizowało się na rzędnej 116,46 108,32 m n.p.m., tj. w otw. nr 3 i 4 powyżej projektowanego poziomu ułożenia sieci kanalizacji sanitarnej. Szczegółowe warunki hydrogeologiczne zilustrowano na karcie dokumentacyjnej otworów geologicznych (zał. nr 5). O c e n a w a r u n k ó w f i l t r a c j i Tabela 1. Współczynniki filtracji gruntów sypkich w [m/s] Rodzaj gruntu wg USBSC wg Slichtera Wg Witczak, Adamski Piaski drobne 9, , Klasy przepuszczalności, izolacyjności i przesiąkalności 1 gruntów sypkich występujących w dokumentowanym podłożu : Piaski drobne: filtracja pozioma: średnia klasa przepuszczalności (grunty średnio przepuszczalne), filtracja pionowa: klasa izolacyjności: grunty nieizolujące, klasa przesiąkalności: bardzo dobra, O c e n a agresywności środowiska zewnętrznego na podziemne konstrukcje betonowe. Wg badań archiwalnych, rodzime grunty piaszczyste i spoiste zalegające w podłożu w poziomie posadowienia są nieagresywne. Symbol środowiska E.T.1.w. grunty stałe, wilgotne, nieagresywne oraz E.T.1.m. grunty stałe, mokre, nieagresywne. Ocena powyższa dotyczy niezabezpieczonego betonu z cementu portlandzkiego w warunkach jakie zakłada norma PN-80/B Dąbrowski S. i in., Metodyka określania zasobów eksploatacyjnych ujęć zwykłych wód podziemnych, Borgis, Warszawa 2004 Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 6

7 Samborsko gm. Jastrowie Sieć kanalizacji sanitarnej Opinia geotechniczna i dokumentacja badań podłoża gruntowego VI. G E O T E C H N I C Z N A CHARAKTERYSTYKA GRUNTÓW Grunty budowlane występujące na dokumentowanym terenie, należą zgodnie z normą PN-86/B do rodzimych mineralnych nieskalistych sypkich i nieskalistych spoistych. Nasypy niebudowlane oraz gleba próchnicza występujące ciągłą warstwą o miąższości ca 0,2 1,3m jako grunty młode, luźne i wysoce niejednorodne, wyłączono z charakterystyki parametrów geotechnicznych. Uwaga! Nie mogą one stanowić bezpośredniego podłoża projektowanej sieci kanalizacji sanitarnej. Wymagają one bezwzględnego wybrania do gruntu rodzimego. Nie nadają się również jako zasypki wykonanych sieci przebiegających w pasie dróg i poboczy. Grunty rodzime podzielono na warstwy geotechniczne różniące się genezą, litologią, rodzajem i stanem oraz przestrzenną zmienność zalegania. Parametr wiodący: stopień zagęszczenia (I D ) dla gruntów sypkich przyjęto metodą C, na podstawie oporu stawianego podczas wiercenia oraz na zasadzie analogii na podstawie badań tych osadów w innych rejonach. Parametr wiodący: stopień plastyczności (I L ) dla gruntów spoistych oznaczono na podstawie badań makroskopowych (wałeczkowanie). Inne niezbędne parametry (W n, q, ϕ, C, Mo) ustalono metodą B z tabel i wykresów zależności podanych w normie PN-81/B oraz literaturze Z. Wiłun Zarys geotechniki. W dokumentowanym podłożu ze względu na genezę i litologię, zróżnicowanie granulometryczne, zróżnicowany stopień zagęszczenia i plastyczności rodzime grunty sypkie i spoiste podzielono na następujące warstwy geotechniczne: a) p l e j s t o c e ń s k i e g r u n t y s y p k i e akumulacji wodno - lodowcowej: W a r s t w a I To warstwa osadów piaszczystych, wykształconych jako piaski drobne, piaski średnie, piaski pylaste, piaski drobne zaglinione, piaski zaglinione na pograniczu piasków średnich zaglinionych, piaski drobne zaglinione przewarstwione piaskami średnimi oraz piaski średnie z otoczakami, wilgotne powyżej oraz mokre poniżej zwierciadła wód gruntowych, w stanie średnio zagęszczonym o orientacyjnym stopniu zagęszczenia I D (n) = 0,50 a) g r u n t y s p o i s t e a k u m u l a c j i l o d o w c o w e j ( grupa konsolidacyjna B ) W a r s t w a II To warstwa gruntów spoistych reprezentowanych przez piaski gliniaste, gliny piaszczyste, piaski gliniaste z otoczakami oraz piaski gliniaste na pograniczu piasków drobnych zaglinionych, wilgotne, w stanie twardoplastycznym, twardoplastycznym na pograniczu plastycznego oraz plastycznym, o stopniu plastyczności I (n) L zmieniającym się przestrzennie w granicach 0,15-0,40. (n) Ze względu na przestrzenne zróżnicowanie stopnia plastyczności I L wyróżniono następujące warstwy: W a r s t w a IIa To piaski gliniaste, gliny piaszczyste, piaski gliniaste z otoczakami oraz piaski gliniaste na pograniczu piasków drobnych zaglinionych, wilgotne, w stanie twardoplastycznym, o uogólnionym Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 7

8 Samborsko gm. Jastrowie Sieć kanalizacji sanitarnej Opinia geotechniczna i dokumentacja badań podłoża gruntowego (n) stopniu plastyczności I L głębokości ca: 0,3-2,0 m p.p.t. = 0,15. Nawiercone w rejonie otw. nr 1, 7, 8, 10 i 11, w strefie W a r s t w a IIb To piaski gliniaste oraz gliny piaszczyste, wilgotne, w stanie twardoplastycznym, o uogólnionym przyjętym stopniu plastyczności I L (n) = 0,20. Występują one w rejonie otw. nr 6, 7 i 11, soczewkami o miąższości ca: 0,2 0,7m, na głębokości w otw. nr 6 i 7 ca: 0,7 1,6m p.p.t, natomiast w otw. nr 11 strop został nawiercony na głębokości ca: 1,0m p.p.t., a spąg wierceniami do 2,0m p.p.t. nie został osiągnięty. W a r s t w a IIc To piaski gliniaste oraz gliny piaszczyste, wilgotne, w stanie twardoplastycznym na pograniczu plastycznego, o uogólnionym przyjętym stopniu plastyczności I L (n) = 0,25. Występują w rejonie otw. nr 5 i 6 soczewką o miąższości ca: 0,1 0,6m, w strefie głębokości: w otw. nr 5 ca: 3,4 3,5 m p.p.t., a w otw. nr 6 strop został nawiercony na głębokości 1,4m p.p.t. a spąg wierceniami do 2,0m nie został osiągnięty. W a r s t w a IId To piaski gliniaste, wilgotne, w stanie plastycznym, o uogólnionym przyjętym stopniu plastyczności I L (n) = 0,40. Występują w rejonie otw. nr 6. Strop tej warstwy został nawiercony na głębokości 3,5m p.p.t. a spąg wierceniami do 4,0m nie został osiągnięty. Budowę geologiczną z podziałem na wyżej opisane warstwy geotechniczne oraz warunki wodne zilustrowano na kartach dokumentacyjnych otworów geologicznych (zał. nr ). VII. W N I O S K I I Z A L E C E N I A 1. Na podstawie wykonanych badań stwierdza się, że warunki gruntowo-wodne na badanym terenie są niekorzystne dla posadowienia sieci kanalizacji sanitarnej w rejonie otw. nr 2 i 3 (woda gruntowa zalega powyżej strefy posadowienia) oraz korzystne dla pozostałych obszarów. Na trasie przebiegu projektowanej sieci kanalizacji sanitarnej w poziomie projektowanego jej ułożenia zalegają grunty sypkie o korzystnych parametrach geotechnicznych oraz grunty spoiste o średnio korzystnych parametrach geotechnicznych. 2. Woda gruntowa w rejonie otw. nr 2 i 3 projektowanej trasy ułożenia sieci kanalizacji sanitarnej zalega płytko i stabilizuje się na głębokości ca: 0,97 1,18m p.p.t. tj. na rzędnej ca: 111,23-108,32 m n.p.m. Zalega ona powyżej poziomu projektowanego ułożenia sieci i będzie stanowić utrudnienie podczas prowadzenia robót ziemnych. Poziom zalegania swobodnego zwierciadła wód gruntowych, na czas robót ziemnych należy obniżyć za pomocą igłofiltrów. Współczynniki filtracji dla gruntów zalegających w poziomie posadowienia sieci zostały podane w rozdziale: warunki hydrogeologiczne. W rejonie pozostałych otworów, zwierciadło wód gruntowych nie zostało nawiercone. 3. Szczegółowe warunki gruntowo wodne zilustrowano na kartach dokumentacyjnych otworów geologicznych (zał ). Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 8

9 Samborsko gm. Jastrowie Sieć kanalizacji sanitarnej Opinia geotechniczna i dokumentacja badań podłoża gruntowego 4. Na odcinkach projektowanej sieci, gdzie wykopy prowadzone będą w jezdni, należy zasypać je gruntem sypkim - piaskami bez frakcji żwirowej i zagęścić do stopnia zagęszczenia o parametrach zalecanych dla dróg o niskim natężeniu ruchu. 5. Prace ziemne należy prowadzić zgodnie z PN-68/B i PN/B-03020, zwracając szczególną uwagę na stateczność istniejących w sąsiedztwie budynków i głębokich wykopów. 6. Umowna granica przemarzania na dokumentowanym terenie wynosi H=1,0 m. 7. Do obliczeń statycznych wg stanów granicznych przyjąć należy wartości obliczeniowe parametrów geotechnicznych, zestawione w tabeli na legendzie do kart otworów (zał. 3) traktując podłoże jako jednorodne, 8. Wąskoprzestrzenne wykopy pod sieć kanalizacji sanitarnej należy zasypać gruntem sypkim - piaskami drobnymi pochodzącymi z wykopu zgodnie z naturalnym ich zaleganiem ubijanymi warstwami do wskaźnika zagęszczenia minimum I S = 0,95 czyli do stopnia zagęszczenia I D >0,55 zachowując zasadę, że sieć kanalizacyjna do poziomu pierwotnego terenu zasypana będzie gruntem sypkim pochodzącym z wykopów pozbawionych nasypów niebudowlanych i gleby humusowej z jednoczesnym zagęszczaniem mechanicznym. 9. Prace ziemne i należy prowadzić zgodnie z obowiązującymi normami państwowymi i branżowymi. Rury sieci wodociągowej należy układać na nienaruszone równe piaszczyste dno wykopu. Ostatnią fazę robót ziemnych wykonać łopatami. 10. Z uwagi na stwierdzone zmienne warunki gruntowo-wodne, wskazany jest nadzór geotechniczny nad robotami ziemnymi polegający na sprawdzeniu rodzaju i stanu gruntu w wykopie oraz kontroli poprawności stopnia zagęszczenia zasypek wykopu sieci. 11. Po ułożeniu odcinkami sieci kanalizacji sanitarnej i sprawdzeniu jej szczelności wykopy należy na bieżąco zasypywać gruntem rodzimym mineralnym zagęszczonymi warstwami (grubość warstw do zagęszczenia powinna być dostosowana do metody i rodzaju sprzętu zagęszczającego) do uzyskania stopnia zagęszczenia, co najmniej równego zagęszczeniu gruntów rodzimych lub określonego w projekcie wykonawczym robót ziemnych. 12. Zgodnie z Rozporządzeniem Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), pod względem stopnia skomplikowania warunków gruntowo-wodnych: proste warunki gruntowe w rejonie otw. nr 2 i 3 złożone warunki wodne - posadowienie projektowanej sieci kanalizacji sanitarnej poniżej zalegania zwierciadła wody gruntowej, projektowaną inwestycję tj. budowę sieci kanalizacji sanitarnej w ciągu dróg we Samborsko w gm. Jastrowie i w kierunku Jastrowia zaliczono do I kategorii geotechnicznej oraz do II kategorii geotechnicznej (sieć w rejonie otw. nr 2 i 3). Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 9

10

11

12

13

14

15

16

17

18

19

20 L E G E N D A D O P R Z E K R O J Ó W Zał. nr 3 Holocen Profil stratygraficzno- -litologiczny Qh TEMAT: Samborsko - gm. Jastrowie - Sieć kanalizacji sanitarnej OBJAŚNIENIA GEOLOGICZNE Opis litologiczno-genetyczno- stratygraficzny Nasypy niebudowlane Utwory współczesne wartości charakterystyczne x /n/ grunty wilgotne wg badań laboratoryjnych ** wg PN 81/B współczynnik materiałowy γ m. ~~~~~ wartość ustalona metodą A * na podst. tab. nr 3 w normie PN wartość obliczeniowa x /r/ ρ bez uwzgl.wyporu wody grunty mokre wg badan polowych *** 81/B Nr warstwy geotektonicznej Symbol gruntu wg PN 86/B-0248 nn (Pd, H), (Pd, H, gc), (Pd, H, O, gb), (Pd, H, gc, gb, O), P A R A M E T R Y G E O T E C H N I C Z N E Wskaźnik geologicznej konsolidacji gruntu Stan gruntu Stopień zagęszczenia Stopień plastyczności Wilgotność naturalna Gestość objętościowa Spójność (kohezja) Kąt tarcia wewnetrznego Edometryczny moduł ściśliwości pierwotnej Współczynnik filtracji Poziomej wg PN 81/B w n ρ c u φ u M o M k z k τ f I D I L % t m-3 kpa o kpa kpa m/s m/s kpa wtórnej Pionowej Uwaga! Nasypy niebudowlane oraz gleba próchnicza jako grunty młode, luźne i wysoce niejednorodne, wyłączono z charakterystyki parametrów geotechnicznych. Wytrzymałość na ściskanie Gleba próchnicza Gb (Pd, H) C Z W A R T O R Z Ę D Plejstocen fgqp gqp Piaski drobne, piaskie średnie, piaski pylaste, piaski drobne zaglinione, piaski zaglinione na pograniczu piasków średnich zaglinionych, piaski drobne zaglinione przewarstwione piaskami średnimi, piaski średnie z otoczakami Piaski gliniaste, gliny piaszczyste, piaski gliniaste z otoczakami, piaski gliniaste na pograniczu piasków drobnych zaglinionych Utwory akumulacji wodno - lodowcowej Utwory akumulacji lodowcowej I IIa IIb IIc Pd, Ps, Pπ, Pd zagl., Pd zagl./ps zagl., Pd zagl.//ps, Ps+(O), Pg, Gp, Pg + O, Pg/Pd zagl., Pg, Gp, Pg, Gp, B 0,50* 16 1,75 ~~~~ ~~~~ 24 1,90 30, ,9-0,9 0 0,9 1+-0, ,58 ~~~~ 1,71 27,5-0,15* 12 2,15 34,0 19, ,1 1,1 0,9 0,9 0,9 1+-0,1-1,94 30,6 17,4-0,20* 14 2,12 32,0 18, ,1 1,1 0,9 0,9 0,9 1+-0,1-1,91 28,8 16,5-0,25* 16 2,10 30,0 17, ,1 1,1 0,9 0,9 0,9 1+-0,1-1,89 27,0 15, IId Pg 0,40* 18 2,08 25,0 14, ,1 1,1 0,9 0,9 0,9 1+-0,1-1,87 22,5 13,1 - Opracowała: mgr Weronika Szulińska
