1 Przedsiębiorstwo Geo - Well Usługi geologiczne i ochrony środowiska - Michał Skrzypczak Pobórka Wielka Białośliwie tel e- mail: info@ geo-well.pl Zleceniodawca: Autorska Pracowni Inżynierii Sanitarnej "APIS" ul. Kondratowicza Piła O p i n i a g e o t e c h n i c z n a z d o k u m e n t a c j ą badań podłoża gruntowego Obiekt: Miejscowość: Powiat: Województwo: Sieć kanalizacji sanitarnej Piła - Płotki pilski wielkopolskie O p r a c o w a ł: S p r a w d z i ł: mgr M i c h a ł S k r z y p c z a k inż. S t e f a n S k r z y p c z a k nr upr. XI/8/2010 nr upr. XII/9/2010 nr upr. CUG (geol. inżyn.) nr upr. MOSZN i L V 1337 (hydrogeologia) P o b ó r ka W i e l k a - m a r z e c r.

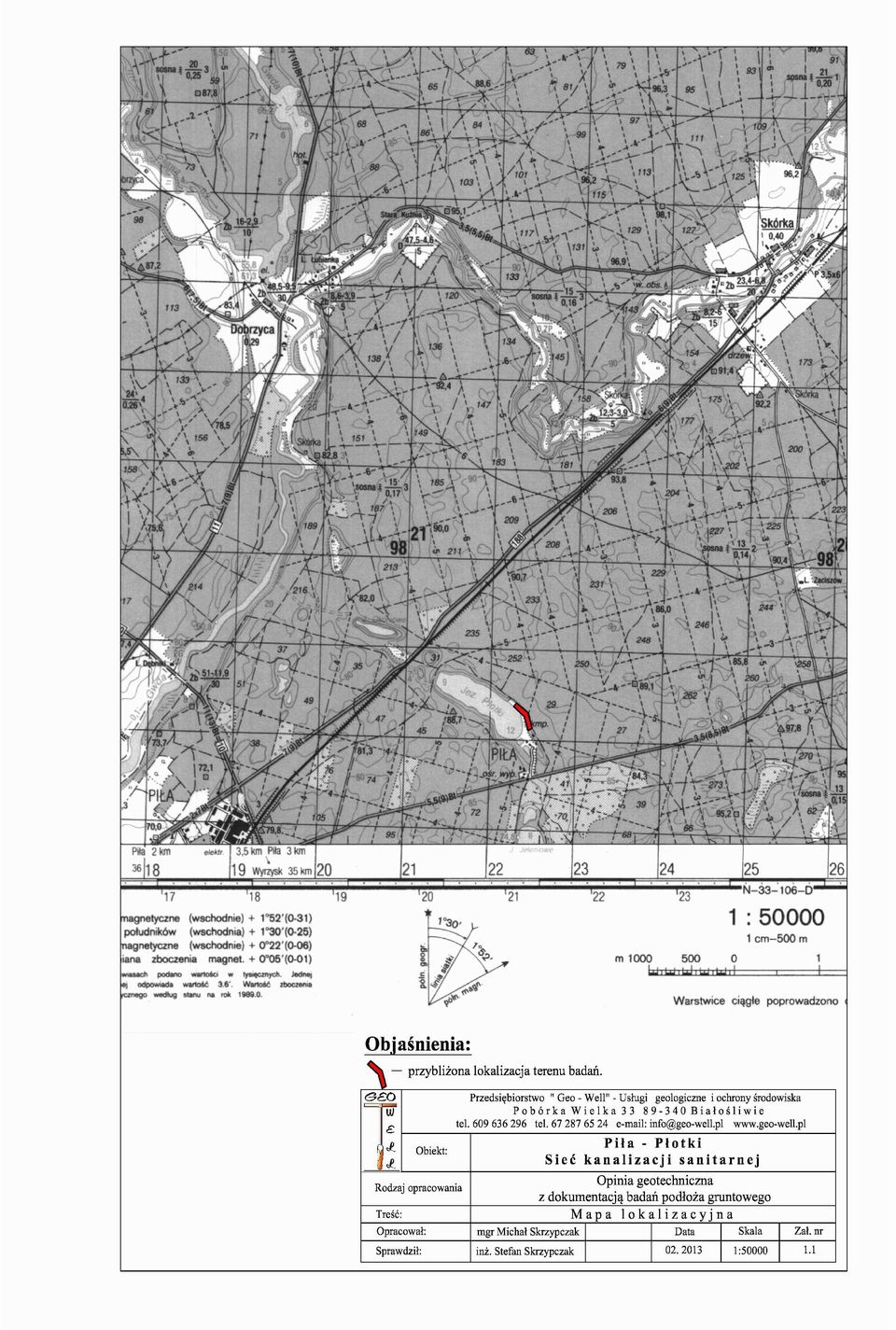

2 Piła - Płotki - Sieć kanalizacji sanitarnej Opinia geotechniczna z dokumentacją badań podłoża gruntowego S p i s t r e ś c i: I. DANE OGÓLNE 3 1. T y t u ł t e m a t u 3 2. Z l e c e n i o d a w c a 3 3. C e l o p r a c o w a n i a 3 4. C h a r a k t e r y s t y k a p r o j e k t o w a n e j i n w e s t y c j i 3 II. ZAKRES WYKONANYCH PRAC 4 1. P r a c e g e o d e z y j n e 4 2. W i e r c e n i a i s o n d o w a n i a 4 3. B a d a n i a m a k r o s k o p o w e i o p r ó b o w a n i e w y r o b i s k 4 4. P r a c e k a m e r a l n e 4 III. ŚRODOWISKO GEOGRAFICZNE 5 1. T o p o g r a f i a 5 2. Z a g o s p o d a r o w a n i e t e r e n u 5 3. G e o m o r f o l o g i a 5 4. H i p s o m e t r i a 5 5. H y d r o g r a f i a 5 IV. BUDOWA GEOLOGICZNA 5 V. WARUNKI HYDROGEOLOGICZNE 6 VI. GEOTECHNICZNA CHARAKTERYSTYKA GRUNTÓW 6 VII. OCENA WARUNKÓW GEOLOGICZNO - INŻYNIERSKICH 7 VIII. WNIOSKI I ZALECENIA 8 Z a ł ą c z n i k i g r a f i c z n e zał. nr Mapa lokalizacyjna w skali 1: Mapy dokumentacyjne w skali 1: Objaśnienia symboli i znaków 2 Legenda do kart dokumentacyjnych otworów geologicznych 3 Karty dokumentacyjne otworów geologicznych Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 2

3 Piła - Płotki - Sieć kanalizacji sanitarnej Opinia geotechniczna z dokumentacją badań podłoża gruntowego I. DANE OGÓLNE 1. T y t u ł t e m a t u Piła - Płotki - Sieć kanalizacji sanitarnej Opinia geotechniczna z dokumentacją badań podłoża gruntowego 2. Z l e c e n i o d a w c a Autorska Pracowni Inżynierii Sanitarnej "APIS" ul. Kondratowicza 6, Piła 3. C e l o p r a c o w a n i a Opinia geotechniczna z dokumentacją badań podłoża gruntowego ma na celu szczegółowe rozpoznanie, ustalenie i określenie właściwości fizyczno mechanicznych podłoża gruntowego, w poziomie i poniżej posadowienia sieci kanalizacji sanitarnej dla potrzeb jej prawidłowego zaprojektowania i głębokości jej posadowienia, w zależności od przyjętych spadków grawitacyjnych i stwierdzonych warunków gruntowo - wodnych, jak również poprawnego jej wykonawstwa i późniejszej prawidłowej eksploatacji. Podstawę formalno prawną do sporządzenia niniejszej dokumentacji stanowią: uzgodniony ze Zleceniodawcą - firmą: Autorską Pracownią Inżynierii Sanitarnej "APIS" z siedzibą w Pile - zakres badań geotechnicznych. Dokumentacja niniejsza została wykonana w oparciu o następujące akty prawne: Rozporządzenie Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), Art. 3 ust. 7 ustawy Prawo geologiczne i górnicze z dn r. (Dziennik Ustaw z 2011 r. Nr 163 poz. 981), Art. 34 ust. 3 pkt 4 ustawy Prawo budowlane z dn r. (Dz. U. Nr 89 poz. 41) z późniejszymi zmianami), Polska Norma PN B-04452;2002 Geotechnika. Badania polowe, Polska Norma PN-B-02480:1998 Geotechnika. Terminologia podstawowa, symbole, literowe i jednostki miar, Polska norma PN-B :1998 Geotechnika Dokumentowanie geotechniczne. Zasady ogólne, Polska Norma PN B Geotechnika. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Wizja lokalna oraz prace i badania terenowe wykonane zostały w dniu r. Wykonany zakres prac terenowych i badań obejmował wykonanie 8 otworów badawczych, mało średnicowych, nierurowanych do głębokości 2,0-6,0m. Ilość otworów, ich lokalizacja oraz głębokość zostały określone przez Zleceniodawcę. 4. C h a r a k t e r y s t y k a p r o j e k t o w a n e j i n w e s t y c j i Inwestycja polegać na uzbrojeniu w infrastrukturę techniczną (kanalizacja sanitarna, sieć wodociągowa, sieć elektro - energetyczna) terenów rekreacyjnych nad Jeziorem Płotki w Pile. wyposażonych w wolnostojące pośród sosnowego lasu drewniane domki turystyczne typu Brda oraz inne domki drewniane i murowane. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 3

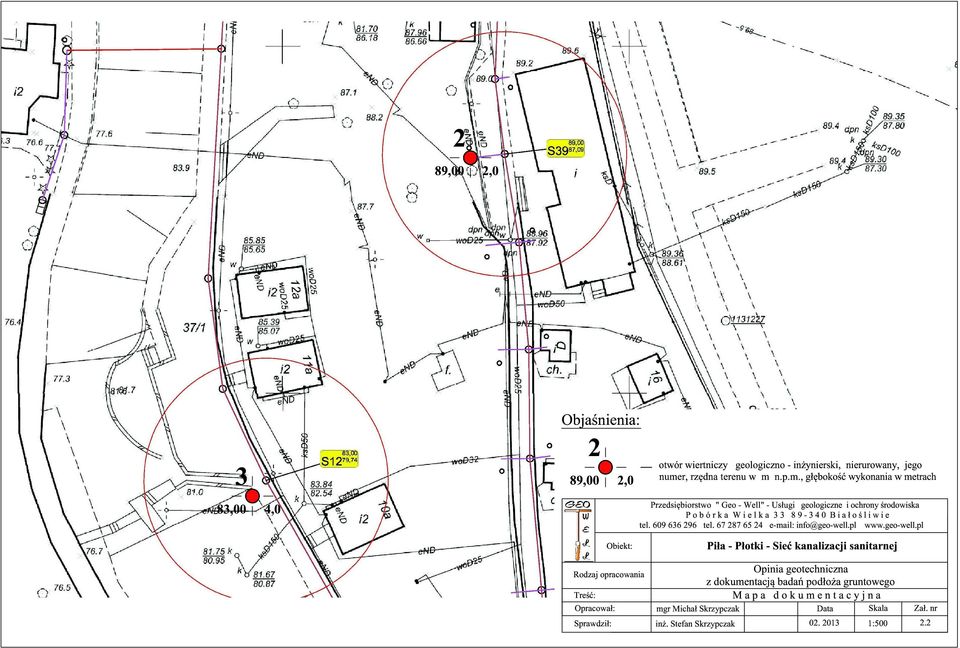

4 Piła - Płotki - Sieć kanalizacji sanitarnej Opinia geotechniczna z dokumentacją badań podłoża gruntowego Częścią tej inwestycji jest budowa sieci kanalizacji sanitarnej do wszystkich domków. Sieć ułożona zostanie w wąsko przestrzennych wykopach na głębokości ca 1,5-5,0 m p.p.t. Etap projektowania: Projekt techniczny budowlany. II. ZAKRES WYKONANYCH PRAC 1. P r a c e g e o d e z y j n e Otwory badawcze wytyczono w terenie metodą domiarów prostokątnych w oparciu o liniowe bazy pomiarowe istniejące w terenie (istniejące budynki) na podstawie - dostarczonej przez Zleceniodawcę - mapy sytuacyjno - wysokościowej w skali 1:500, z zaznaczoną lokalizacją otworów badawczych. W trackie wizji terenowej i podczas wytyczenia otworów badawczych stwierdzono, że mapa sytuacyjna wykonana w skali 1:500 jest aktualna. Za rzędne wysokościowe otworów badawczych przyjęto rzędne terenu odczytane z mapy sytuacyjno - wysokościowej w skali 1:500. Są to wartości obarczone błędem w granicach ± 0,2m. Lokalizację wykonanych w terenie otworów badawczych naniesiono na mapy dokumentacyjne (zał. nr ) w skali 1: W i e r c e n i a i s o n d o w a n i a W dniu r. w ramach prac terenowych, poprzedzonych wizją terenu, uzgodnieniu ze Zleceniodawcą i zgodnie z PN-74/B wykonano: 7 otworów wiertniczych nierurowanych, mało średnicowych, Ø 70 mm, do głębokości: 2,0-6,0 m. Łącznie przewiercono 23,0m gruntów nasypowych, gleby oraz rodzimych sypkich i spoistych. Wiercenia wykonano przy pomocy zestawów ręcznych, metodą okrętną z zastosowanie świdrów okienkowych (holendrów) i dwunożowych 3. B a d a n i a m a k r o s k o p o w e i o p r ó b o w a n i e w y r o b i s k W trakcie prac terenowych prowadzono badania makroskopowe gruntów z każdego marszu świdra oraz obserwacje występowania zwierciadła wody gruntowej (zgodnie z pkt 6.1 PN/B-04452) oraz pobrano kontrolne próby o naturalnym uziarnieniu (NU) z gruntów sypkich i naturalnej wilgotności (NW) z gruntów spoistych. Po zakończeniu wierceń, otwory badawcze zlikwidowano przez zasypanie urobkiem z zachowaniem profilu geologicznego. Prace terenowe przeprowadzono pod stałym nadzorem geologicznym osoby uprawnionej do nadzorowania tego rodzaju prac i badań. Lokalizację wykonanych otworów badawczych przedstawiono w formie graficznej, na mapach dokumentacyjnych (zał. nr ). 4. P r a c e k a m e r a l n e Prace kameralne, związane z opracowaniem dokumentacji obejmują: analizę i ocenę wyników badań polowych i materiałów archiwalnych, rozpoznanie przestrzenne układu warstw geologicznych podłoża, opracowanie graficzne tych wyników w formie mapy, legendy i objaśnień, ustalenie wartości wiodących parametrów geotechnicznych wydzielonych warstw metodą A i B wg normy PN-81/B , opracowanie tekstu dokumentacji z oceną warunków geotechnicznych, wnioskami i zaleceniami. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 4

5 Piła - Płotki - Sieć kanalizacji sanitarnej Opinia geotechniczna z dokumentacją badań podłoża gruntowego III. ŚRODOWISKO GEOGRAFICZNE 1. T o p o g r a f i a Teren badań położony jest w Pile, nad Jeziorem Płotki, na obszarze Ośrodka Turystyczno - Wypoczynkowego "PŁOTKI", należącego do MOSIR Piła. 2. Z a g o s p o d a r o w a n i e t e r e n u Otwory badawcze zostały zlokalizowane w miejscach projektowanych studzienek kanalizacji sanitarnej. Miejsca badań znajdują się przy wewnętrznych ciągach komunikacyjnych (chodniki betonowe oraz ścieżki) i trawnikach przy nich (otw. nr 5). 3. G e o m o r f o l o g i a W ujęciu fizycznogeograficznym wg J. Kondrackiego teren badań położony w południowej części Doliny Gwdy (314.68). Geomorfologicznie jest to wyższa terasa rzeki Gwdy. 4. H i p s o m e t r i a Rzędne terenu w miejscach wykonanych badań, z racji tego, że teren badań leży na zboczu jeziora wahają się w granicach ca: 76,70-89,00 m n.p.m. Deniwelacja terenu pomiędzy wykonanymi otworami badawczymi na trasie przebiegu projektowanej sieci kanalizacji sanitarnej jest znaczna i wynosi maksymalnie ca: 12,5-13,0m. 5. H y d r o g r a f i a Na zachód i północny zachód od terenu badań znajduje się Jezioro Płotki. IV. BUDOWA GEOLOGICZNA W budowie geologicznej dokumentowanego terenu do głębokości 2,0-6,0 m p.p.t. stwierdzonej otworami badawczymi udział biorą utwory czwartorzędowe: H o l o c e n - m ł o d s z y c z w a r t o r z ę d Reprezentowany jest przez nasypy niebudowlane (piaski drobne, średnie z humusem lokalnie z gruzem ceglanym lub kamieniami) oraz glebę próchniczą (piaski drobne z humusem), które w wykonanych otworach mają miąższość ca: 0,05-1,0 m. P l e j s t o c e n s t a r s z y c z w a r t o r z ę d Wykształcony jest głównie w postaci osadów sypkich akumulacji rzeczno - lodowcowej oraz spoistych akumulacji lodowcowej. Osady sypkie reprezentowane są głównie przez piaski drobne i średnie, w mniejszym stopniu pospółki. Osady sypkie występują w każdym z wykonanych otworów w strefie głębokości 0,05-5,1m p.p.t. i mają miąższość około 1,2-4,9m. Osady spoiste w postaci glin piaszczystych, zostały nawiercone jedynie w otw. nr 1. Strop osadów spoistych w otw. nr 1 zalega na głębokości 5,1 m p.p.t., a spąg otworem wykonanym do głębokości 6,0 m p.p.t., nie został osiągnięty. Szczegółową budowę geologiczną podłoża z podziałem na warstwy geotechniczne, przedstawiono na kartach dokumentacyjnych otworów geologicznych (zał. nr ). Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 5

6 Piła - Płotki - Sieć kanalizacji sanitarnej Opinia geotechniczna z dokumentacją badań podłoża gruntowego V. WARUNKI HYDROGEOLOGICZNE Woda gruntowa występuje jedynie w otw. nr 5, w postaci warstwy wodonośnej o zwierciadle swobodnym, które zostało nawiercone i ustabilizowało się na głębokości ca: 2,43m p.p.t. tj. na rzędnej ca: 74,27m n.p.m. Poziom ten odnosi się do okresu badań i podczas intensywnych opadach deszczu i po wiosennych roztopach pokrywy śnieżnej, poziom ten może być wyższy o około 0,3-0,5 m. Szczegółowe warunki hydrogeologiczne zilustrowano na kartach dokumentacyjnych otworów geologicznych (zał. nr ). Ocena agresywności środowiska zewnętrznego na podziemne konstrukcje betonowe. Wg badań archiwalnych, rodzime grunty piaszczyste zalegające w podłożu w poziomie posadowienia są nieagresywne. Symbol środowiska E.T.1.w. grunty stałe, wilgotne, nieagresywne. Ocena powyższa dotyczy niezabezpieczonego betonu z cementu portlandzkiego w warunkach jakie zakłada norma PN-80/B VI. GEOTECHNICZNA CHARAKTERYSTYKA GRUNTÓW Grunty budowlane występujące na dokumentowanym terenie, należą zgodnie z normą PN-86/B do rodzimych mineralnych nieskalistych sypkich oraz spoistych. Nasypy niebudowlane oraz gleba próchnicza o łącznej miąższości 0,05-1,0 m (w miejscach wykonanych badań), jako grunt młody, luźny i wysoce niejednorodny, wyłączono z charakterystyki parametrów geotechnicznych. Uwaga! Nie mogą one stanowić podłoża projektowanej sieci kanalizacji sanitarnej i wymagane jest ich bezwzględne usunięcie z poziomu posadowienia do gruntu rodzimego. Najlepiej usunięcie warstwy nasypów niebudowlanych oraz gleby z całego przebiegu linii sieci kanalizacyjnej wykonać na odkład, w początkowej fazie robót ziemnych, by później wykorzystać je do zasypania wykopu po ułożeniu sieci na odcinkach przebiegających poza powierzchniami utwardzonymi i makroniwelacji terenów zielonych wokół projektowanego przebiegu trasy sieci. Grunty rodzime podzielono na warstwy geotechniczne różniące się genezą, litologią, rodzajem i stanem oraz przestrzenną zmiennością zalegania. Wartość parametru wiodącego dla gruntów sypkich I D - stopień zagęszczenia ustalono metodą C na podstawie oporu stawianego podczas wiercenia oraz analogii do stopnia zagęszczenia gruntów o tym samym uziarnieniu i genezie badanych na innych obszarach. Inne niezbędne parametry (W n, q, ϕ, C, Mo) ustalono metodą B z tabel i wykresów zależności podanych w normie PN-81/B oraz literaturze Z. Wiłun Zarys geotechniki W dokumentowanym podłożu ze względu na genezę i litologię, zróżnicowanie granulometryczne i stan grunty rodzime podzielono na następujące warstwy geotechniczne: a) p l e j s t o c eńskie grunty sypkie akumulacji rzeczno - lodowcowej W a r s t w a Ia To piaski drobne oraz piaski drobne na pograniczu średnich, wilgotne powyżej, mokre poniżej zalegania zwierciadła wody gruntowej, w stanie średnio zagęszczonym o uogólnionym stopniu zagęszczenia I D (n) = 0,45. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 6

7 Piła - Płotki - Sieć kanalizacji sanitarnej Opinia geotechniczna z dokumentacją badań podłoża gruntowego W a r s t w a Ib To piaski średnie, wilgotne zagęszczenia I (n) D = 0,45. w stanie średnio zagęszczonym o uogólnionym stopniu W a r s t w a Ic To pospółki, wilgotne, w stanie średnio zagęszczonym o uogólnionym stopniu zagęszczenia I D (n) = 0,45. Występują one w rejonie otw. nr 1, w strefie głębokości ca: 3,8-4,9m p.p.t. i mają miąższość 1,1 m. b) p l e j s t o c eńskie g r u n t y s p o i s t e a k u m u l a c j i l o d o w c o w e j ( g r u p a k o n s o l i d a c y j n a B ) W a r s t w a II To gliny piaszczyste, wilgotne, w stanie twardoplastycznym, o uogólnionym stopniu plastyczności I L (n) = 0,20. Zostały nawiercone jedynie w otw. nr 1. Strop tej warstwy zalega na głębokości ca: 5,1 m p.p.t., a spąg wierceniem do głębokości 6,0 m p.p.t., nie został osiągnięty. Charakterystyczne i obliczeniowe wartości parametrów geotechnicznych wydzielonych warstw, zestawiono na legendzie do kart dokumentacyjnych otworów geologicznych (zał. nr 3). Budowę geologiczną z podziałem na wyżej opisane warstwy geotechniczne zilustrowano na załączonej karcie dokumentacyjnej otworów geologicznych (zał. nr 4). VII. OCENA WARUNKÓW GEOLOGICZNO - INŻYNIERSKICH 1. Na dokumentowanym terenie panują korzystne warunki geotechniczne dla robót ziemnych związanych z ułożeniem - posadowieniem studzienek i sieci kanalizacji sanitarnej. 2. Podłoże nośne projektowanych studzienek i linii sieci kanalizacji sanitarnej ułożonej grawitacyjnie na zmiennej głębokości ca 1,5-5,0 m p.p.t. stanowić będą grunty sypkie warstwy Ia i Ib i Ic w stanie średnio zagęszczonym i korzystnych parametrach wytrzymałościowych, lokalnie (w rejonie otw. nr 1), grunty spoiste warstwy II, w stanie twardoplastycznym. 3. Nasypy niebudowlane oraz gleba piaszczysta nie nadają się jako podłoże pod projektowane sieci i wymagane jest ich usunięcie na odkład, do gruntów rodzimych a później wykorzystanie przy pracach makroniwelacyjnych. 4. Woda gruntowa występuje jedynie w otw. nr 5, w postaci warstwy wodonośnej o zwierciadle swobodnym, które zostało nawiercone i ustabilizowało się na głębokości ca: 2,43m p.p.t., tj. na rzędnej ca: 74,27m n.p.m., czyli około 0,7m poniżej projektowanego poziomu posadowienia studzienki kanalizacyjnej. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 7

8 Piła - Płotki - Sieć kanalizacji sanitarnej Opinia geotechniczna z dokumentacją badań podłoża gruntowego VIII. WNIOSKI I ZALECENIA 1. Na podstawie wykonanych badań, stwierdza się, że w dokumentowanym podłożu ze względu na: występowanie wody gruntowej w rejonie otw. nr 5, na głębokości ca: 2,43 m p.p.t., tj. na rzędnej ca: 74,27 m n.p.m., czyli około 0,7 m poniżej projektowanego poziomu posadowienia studzienki kanalizacyjnej. występowania gruntów nośnych o korzystnych parametrach wytrzymałościowych na głębokości od 0,05-1,0 m p.p.t., które nadają się do bezpośredniego posadowienia projektowanej sieci kanalizacji sanitarnej, panują proste warunki gruntowo - wodne. 2. Podłoże nośne projektowanych studzienek i linii sieci kanalizacji sanitarnej ułożonej na zmiennej głębokości ca 1,5-5,0 m p.p.t. stanowić będą grunty sypkie warstwy Ia i Ib i Ic w stanie średnio zagęszczonym i korzystnych parametrach wytrzymałościowych, lokalnie (w rejonie otw. nr 1), grunty spoiste warstwy II, w stanie twardoplastycznym. 3. Nasypy niebudowlane oraz gleba piaszczysta nie nadają się jako podłoże pod projektowaną siec kanalizacyjną i wymagane jest ich całkowite usunięcie na odkład, a później wykorzystanie przy pracach makroniwelacyjnych. 4. Studzienki i sieć kanalizacyjną ułożyć na wyrównane piaszczyste dno wykopu pozbawione otoczaków (kamieni). Do zasypywania rur sieci do poziomu ca 0,2 m nad wierch rury należy używać gruntów sypkich drobnoziarnistych pochodzących z wykopu bez kamieni i otoczaków, a pozostałą część wykopów na odcinkach przebiegu poza drogami utwardzonymi do poziomu terenu zasypać gruntami pochodzącymi z wykopu. 5. Woda gruntowa została stwierdzona jedynie w rejonie otw. nr 5, na głębokości ca: 2,43 m p.p.t., tj. na rzędnej ca: 74,27 m n.p.m., czyli około 0,7 m poniżej projektowanego poziomu posadowienia studzienki kanalizacyjnej, a co za tym idzie nie będzie stanowić utrudnienia podczas robót ziemnych. W przypadku wystąpienia w wykopie zwierciadła wody gruntowej, jej poziom należy obniżyć za pomocą igłofiltrów. 6. Środowisko zewnętrzne gruntowe jest nieagresywne w przypadku posadowienia studzienek i linii sieci w gruntach piaszczystych i spoistych. 7. Prace ziemne należy prowadzić zgodnie z PN-68/B i PN/B zwracając szczególną uwagę na staranne wykonanie ostatniej fazy robót ziemnych związanych z wykonaniem wykopu pod sieci. Wykopy pod sieci należy wykonywać jako wąsko przestrzenne zgodnie z normą PN-B-06050:99. Wykopy o głębokości powyżej 1,2 m należy wykonać jako wąsko przestrzenne wykopy szalowane z rozporami ścian wykopu. 8. Do obliczeń statycznych wg stanów granicznych przyjąć należy wartości obliczeniowe parametrów geotechnicznych, zestawione w tabeli na legendzie do przekroju (zał. nr 3) traktując podłoże jako jednorodne. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 8

9 Piła - Płotki - Sieć kanalizacji sanitarnej Opinia geotechniczna z dokumentacją badań podłoża gruntowego 9. Zgodnie z Rozporządzenie Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), pod względem stopnia skomplikowania warunków gruntowo-wodnych: proste warunki gruntowe, na głębokości ca: 2,43 m p.p.t., tj. na rzędnej ca: 74,27 m n.p.m., czyli około 0,7 m poniżej projektowanego poziomu posadowienia studzienki kanalizacyjnej, czyli założone ułożenie sieci kanalizacyjnej w wykopie powyżej występowania zwierciadła wody gruntowej, złożoności projektowanych obiektów, planowaną inwestycję - budowa kanalizacji sanitarnej - ze względu na głębokość wykopów (ponad 1,2 m) zaliczyć można do II kategorii geotechnicznej. O p r a c o w a ł: mgr M i c h a ł S k r z y p c z a k inż. S t e f a n S k r z y p c z a k nr upr. XI/8/2010 nr upr. XII/9/2010 nr upr. CUG (geol. inżyn.) nr upr. MOSZN i L V 1337 (hydrogeologia) Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 9

10

11

12

13

14

15

16 OBJAŚNIENIA GEOLOGICZNE Profil stratygraficzno- - litologiczny LEGENDA DO KART DOKUMENTACYJNYCH OTWORÓW GEOLOGICZNYCH TEMAT: Piła - Płotki - Sieć kanalizacji sanitarnej Opis litologiczno-genetyczno- stratygraficzny wartości charakterystyczne x /n/ grunty wilgotne wg badań laboratoryjnych ** wg PN 81/B współczynnik materiałowy γ m. ~~~~~ wartość ustalona metodą A * na podst. tab. nr 3 w normie wartość obliczeniowa x /r/ ρ bez uwzgl.wyporu wody grunty mokre wg badan polowych *** PN 81/B Nr warstwy geotektonicznej Symbol gruntu wg PN 86/B-0248 P A R A M E T R Y G E O T E C H N I C Z N E Wskaźnik geologicznej konsolidacji gruntu Stan gruntu Edometryczny moduł ściśliwości Moduł odkształcania Stopień zagęszczenia Stopień plastyczności Wilgotność naturalna Gestość objętościowa Spójność (kohezja) Kąt tarcia wewnetrznego pierwotnej wtórnej pierwotnego wtórnego Zał. nr 3 wg PN 81/B w n ρ c u φ u M o M E o E τ f I D I L % t m-3 kpa o kpa kpa kpa kpa kpa Wytrzymałość na ściskanie Holocen Qh Nasypy niebudowlane Gleba próchniczna Utwory współczesne nn (Ps, H, O), (Pd, H, gc), (Pd, H) Gb (Pd, H), (Pd + H) Nasypy niebudowlane oraz gleba piaszczysta nie nadają się jako podłoże pod projektowaną sieć, wymagane jest ich całkowite usunięcie na odkład, a później wykorzystanie przy zasypywaniu wykopu oraz pracach makroniwelacyjnych. C Z W A R T O R Z Ę D P l e j s t o c e n fgqp gqp Piaski drobne, drobne na pograniczu średnich Piaski średnie Pospółki Gliny piaszczyste Utwory akumulacji rzeczno - lodowcowej Utwory akumulacji lodowcowej Ia Pd, Pd / Ps Ib Ic II Ps Po Gp B 0,45* ~~~~ 16 ~~~~ 1,74 30, ,89 0,9-0,9 0 0,9 1+-0,1 - - ~~~~ 1,57 27,3-1,70 0,45* ~~~~ 14 ~~~~ 1,84 32, ,9-0,9 0 0,9 1+-0,1 - - ~~~~ 1,66 29, ,45* ~~~~ 14 ~~~~ 1,89 38, ,9-0,9 0 0,9 1+-0,1 1, ~~~~ 34, ,20* 12 2,20 32,0 18, ,1 1,1 0,9 0,9 0,9 1+-0,1-1,98 28,8 16,5 - Opracował: mgr Michał Skrzypczak
