1 P r z e d s i ę b i o r s t w o Geo - Well Usługi geologiczne i Ochrony Środowiska - mgr Michał Skrzypczak Pobórka Wielka Białośliwie tel e- mail: info@ geo-well.pl Inwestor: Obiekt: ALBOR Bolesław Rafałko Wałcz, ul.bydgoska Opinia geotechniczna z dokumentacją badań podłoża gruntowego Hala napraw powypadkowych Położenie: Wałcz - dz. nr 893/31 Ulica: Powiat: Województwo: Wojska Polskiego wałecki zachodniopomorskie Opracował: Sprawdził: mgr M i c h a ł S k r z y p c z a k nr upr. V 1807 (hydrogeologia) nr upr. VII 1837 (geol. inżyn.) nr upr. XI/8/2010 nr upr. XII/9/2010 inż. S t e f a n S k r z y p c z a k nr upr. CUG (geol. inżyn.) nr upr. MOSZN i L V 1337 (hydrogeologia) Pobórka Wielka - luty 2018 r.

2 S p i s t r e ś c i: I. DANE OGÓLNE 3 1. T y t u ł t e m a t u 3 2. Inwestor 3 3. C e l o p r a c o w a n i a 3 4. C h a r a k t e r y s t y k a p r o j e k t o w a n e j i n w e s t y c j i 4 II. ZAKRES WYKONANYCH PRAC 4 1. P r a c e g e o d e z y j n e 4 2. W i e r c e n i a i s o n d o w a n i a 4 3. B a d a n i a m a k r o s k o p o w e i o p r ó b o w a n i e w y r o b i s k 4 4. P r a c e k a m e r a l n e 5 III. ŚRODOWISKO GEOGRAFICZNE 5 1. T o p o g r a f i a 5 2. Z a g o s p o d a r o w a n i e t e r e n u 5 3. G e o m o r f o l o g i a 5 4. H i p s o m e t r i a 5 5. H y d r o g r a f i a 5 IV. BUDOWA GEOLOGICZNA 6 V. WARUNKI HYDROGEOLOGICZNE 6 VI. GEOTECHNICZNA CHARAKTERYSTYKA GRUNTÓW 7 VII. OCENA WARUNKÓW GEOLOGICZNO - INŻYNIERSKICH 8 VIII. WNIOSKI I ZALECENIA 8 Z a ł ą c z n i k i g r a f i c z n e zał. nr Mapa lokalizacyjna w skali 1: Mapa dokumentacyjna w skali 1: Objaśnienia symboli i znaków 2 Legenda do przekrojów geologiczno - inżynierskich 3 Przekroje geologiczno - inżynierskie Karty dokumentacyjne otworów geologicznych Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 2

3 I. DANE OGÓLNE 1. T y t u ł t e m a t u 2. Inwestor ALBOR Bolesław Rafałko Wałcz, ul.bydgoska C e l o p r a c o w a n i a ma na celu szczegółowe rozpoznanie, ustalenie i określenie właściwości fizyczno mechanicznych podłoża gruntowego, w poziomie i poniżej posadowienia fundamentów dla potrzeb prawidłowego ich zaprojektowania i głębokości ich posadowienia, w zależności od stwierdzonych warunków gruntowo - wodnych, jak również wykonawstwa i późniejszej prawidłowej eksploatacji hali napraw powypadkowych, której lokalizacja jest projektowana w obrębie działki nr 893/31, położonej przy ul. Wojska Polskiego w Wałczu. Podstawę formalno prawną do sporządzenia niniejszej dokumentacji stanowią: określony przez Inwestora zakres badań geotechnicznych. Dokumentacja niniejsza została wykonana w oparciu o następujące akty prawne: Rozporządzenie Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), Art. 3 ust. 7 ustawy Prawo geologiczne i górnicze z dn r. (Dziennik Ustaw z 2011 r. Nr 163 poz. 981), Art. 34 ust. 3 pkt 4 ustawy Prawo budowlane z dn r. (Dz. U. Nr 89 poz. 41) z późniejszymi zmianami), Polska Norma PN B-04452;2002 Geotechnika. Badania polowe, Polska Norma PN-B-02480:1998 Geotechnika. Terminologia podstawowa, symbole, literowe i jednostki miar, Polska norma PN-B :1998 Geotechnika Dokumentowanie geotechniczne. Zasady ogólne, Polska Norma PN B Geotechnika. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Uwaga: Powyższe normy zostały wycofane z dniem 31 marca 2010 r. lecz pozostają w praktycznym użyciu. PN-EN EUROKOD 7 Projektowanie geotechniczne. Zasady ogólne, PN-EN EUROKOD 7 Projektowanie geotechniczne. Rozpoznanie i badanie podłoża gruntowego. Wizja lokalna oraz prace i badania terenowe wykonane zostały w dniu Wykonany zakres prac terenowych i badań obejmował wykonanie 5 mało średnicowych, nierurowanych otworów badawczych do głębokości 5,0 i 6,0 m. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 3

4 4. C h a r a k t e r y s t y k a p r o j e k t o w a n e j i n w e s t y c j i W obrębie działki nr 893/31, położonej w Wałczu przy ul. Wojska Polskiego, planuje się lokalizację i budowę hali napraw powypadkowych. Budynek na planie prostokąta o wym.: 26,0 x 52,0, zrealizowana zostanie w technologii tradycyjnej uprzemysłowionej. Posadowienie hali w rodzimych gruntach nośnych na głębokości około 2,0 m poniżej poziomu terenu lub na zagęszczonej podsypce piaszczystej na głębokości około 1,0 m. Etap projektowania: Projekt techniczny budowlany. II. ZAKRES WYKONANYCH PRAC 1. P r a c e g e o d e z y j n e Otwory badawcze wytyczono w terenie metodą domiarów prostokątnych, w oparciu o liniowe bazy pomiarowe istniejące w terenie (istniejące granice działki oraz budynki) na podstawie - dostarczonej przez Inwestora - mapy sytuacyjno - wysokościowej, w skali 1:500, z zaznaczoną lokalizacją projektowanego budynku. Rzędne wysokościowe otworów badawczych ustalono na podstawie niwelacji technicznej, dowiązując ciąg niwelacyjny do reperów roboczych - pokrywy studzienki kanalizacji deszczowej i pokrywy studzienki sieci wodociągowej, zlokalizowanej w sąsiedztwie terenu badań. Rzędne reperów roboczych odczytane z mapy wynoszą: Rp1 H = 113,60 m n.p.m., Rp2 H = 113,95 m n.p.m. Są to wartości obarczone błędem w granicach ± 0,1-0,3 m. Lokalizację wykonanych w terenie otworów badawczych i reperów roboczych naniesiono na mapę dokumentacyjną (zał. nr 1.2) w skali 1: W i e r c e n i a i s o n d o w a n i a W dniu r. w ramach prac terenowych, poprzedzonych wizją terenu, uzgodnieniu z Inwestorem i zgodnie z PN-EN wykonano: 5 mało średnicowych, nierurowanych otworów wiertniczych, o Ø 70mm, do głębokości 5,0 i 6,0 m. Łącznie przewiercono 27,0 m nasypów niebudowlanych, gleby oraz rodzimych gruntów niespoistych i spoistych. Wiercenia wykonano przy pomocy zestawu ręcznego metodą okrętną z zastosowaniem świdrów okienkowych (holendrów) oraz spiralnych. 3. B a d a n i a m a k r o s k o p o w e i o p r ó b o w a n i e w y r o b i s k W trakcie prac terenowych prowadzono badania makroskopowe gruntów z każdego marszu świdra oraz obserwacje występowania zwierciadła wody gruntowej (zgodnie z pkt 6.1 PN/B-04452) oraz pobrano kontrolne próby o naturalnej wilgotności (NW) z gruntów spoistych i naturalnym uziarnieniu (NU) z gruntów niespoistych (sypkich). Po zakończeniu wierceń, obserwacji występowania wody gruntowej otwory badawcze zlikwidowano przez zasypanie urobkiem z zachowaniem profilu geologicznego. Prace terenowe przeprowadzono pod stałym nadzorem geologicznym osoby uprawnionej do nadzorowania tego rodzaju prac i badań. Lokalizację wykonanych otworów badawczych przedstawiono w formie graficznej, na mapie dokumentacyjnej (zał. nr 1.2). Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 4

5 4. P r a c e k a m e r a l n e Prace kameralne, związane z opracowaniem dokumentacji obejmują: analizę i ocenę wyników badań polowych i materiałów archiwalnych, rozpoznanie przestrzenne układu warstw geologicznych podłoża, opracowanie graficzne tych wyników w formie mapy, legendy i objaśnień, przekrojów geotechnicznych z wykresami sondowań dynamicznych, wydzielenie warstw geotechnicznych na przekrojach, ustalenie wartości wiodących parametrów geotechnicznych wydzielonych warstw metodą A i B wg normy PN-81/B , określenie głębokości zalegania zwierciadła wody gruntowej, opracowanie tekstu dokumentacji z oceną warunków geotechnicznych, wnioskami i zaleceniami. III. ŚRODOWISKO GEOGRAFICZNE 1. T o p o g r a f i a Teren badań położony jest w północno - wschodniej części Wałcza, na terenie dawnej jednostki wojskowej zwanej potocznie Cyrkiem. Przybliżona lokalizacja miejsca badań została przedstawiana na załączniku nr Z a g o s p o d a r o w a n i e t e r e n u Teren badań jest ogrodzony betonowym płotem, stanowi plac ziemny, który pełnił rolę miejsca postojowego dla ciężkiego sprzętu. W przeszłości teren należał do Wojska Polskiego. Przy południowo - zachodniej ścianie szczytowej projektowanego budynku znajduje się parterowy budynek, wykorzystywany obecnie na sklep i magazyn części samochodowych. Po południowej stronie znajduje się utwardzony plac parkingowy dla samochodów ciężarowych. 3. G e o m o r f o l o g i a W ujęciu fizycznogeograficznym wg J. Kondrackiego teren badań położony jest na pograniczu dwóch mezoregionów: Pojezierze Wałeckie (314.64) i Równina Wałecka (314.65), będących częścią Pojezierza Południowopomorskiego ( ), które wchodzi w skład Pojezierza Południowobałtyckiego ( ). Geomorfologicznie jest to wysoczyzna morenowa falista, powierzchniowo przykryta utworami antropogenicznymi. 4. H i p s o m e t r i a Powierzchnia terenu w obrębie projektowanego obiektu jest pochylona w kierunku północno - wschodnim i wyniesiona do rzędnej ca: 114,50-113,31 m n.p.m. Deniwelacja w granicach terenu przeznaczonego od zabudowę wynosi około 1,2 m. 5. H y d r o g r a f i a W odległości ca 360 m na północny - zachód znajdują się 3 niewielkie stawy. Najbliższe nazwane obiekty hydrograficzne to Jeziora: Chmiel Duży, położone w odległości 1,15 km na południowy - wschód oraz Jezioro Chmiel, położone w odległości około 1,35 km również na południowy - wschód. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 5

6 IV. BUDOWA GEOLOGICZNA W budowie geologicznej dokumentowanego terenu do głębokości 5,0 i 6,0 m p.p.t. stwierdzonej otworami badawczymi udział biorą utwory czwartorzędowe: H o l o c e n - m ł o d s z y c z w a r t o r z ę d Reprezentowany jest przez nasypy niebudowlane (piaski drobne z humusem i gruzem ceglanym) oraz glebę próchniczą (piaski drobne z humusem), które występują ciągłą warstwą o łącznej, znacznej miąższości ca: 0,4-2,0 m. P l e j s t o c e n s t a r s z y c z w a r t o r z ę d Wykształcony jest w postaci osadów niespoistych (sypkich) akumulacji wodno - lodowcowej reprezentowanych przez piaski drobne i piaski drobne zaglinione oraz osady spoiste akumulacji lodowcowej, wykształcone jako gliny piaszczyste, gliny piaszczyste na pograniczu glin, piaski gliniaste na pograniczu piasków drobnych zaglinionych. Osady niespoiste występują w postaci cienkiej soczewki (otw. nr 1 i 4), o miąższości ca: 0,2-0,3 m, która zalega w strefie głębokości ca: 2,0-2,7 m p.p.t. Główną miąższość osadów występujących do głębokości 5,0 i 6,0 m, tworzą osady spoiste. Występuję one w postaci ciągłej warstwy, której strop zalega na głębokości ca: 0,4-2,0 m p.p.t., natomiast spąg do głębokości 5,0 i 6,0 m p.p.t., nie został osiągnięty. Szczegółową budowę geologiczną podłoża z podziałem na warstwy geotechniczne, przedstawiono na przekrojach geologiczno - inżynierskich (zał. nr ) oraz kartach dokumentacyjnych otworów geologicznych (zał. nr ). V. WARUNKI HYDROGEOLOGICZNE W dokumentowanym podłożu do głębokości 5,0 6,0m p.p.t., w okresie badań terenowych (styczeń 2018 r.) stwierdzono występowanie zwierciadła wody w postaci warstwy o zwierciadle swobodnym zalegającym w nasypach i glebie oraz o zwierciadle napiętym zalegającym w rodzimych gruntach niespoistych (sypkich), a także jako sączenia w obrębie gruntów spoistych. Jest to woda gruntowa opadowa pochodząca wyłącznie z opadów deszczu, zalegająca bardzo płytko z uwagi na utrudnioną infiltrację (występowanie gruntów słabo przepuszczalnych - osadów spoistych) w podłoże. Woga gruntowa w wykonanych otworach zalega na głębokości ca: 0,58 1,34 m p.p.t., tj. na rzędnej 113,16 112,73 m n.p.m. Sączenia występują we wszystkich otworach w obrębie gruntów spoistych i stabilizują się na poziomie wody opadowej. Stan ten odnosi się do dnia wykonywanych badań (styczeń 2018 r.) i jest stanem wysokim, ze względu na intensywne opady deszczu poprzedzające wykonanie badań terenowych oraz wyjątkowo mokre lato, z duża ilością opadów deszczu. W okresach suchych hydrologicznie woda ta, na badanym terenie może w ogóle występować. Ocena agresywności środowiska zewnętrznego na podziemne konstrukcje betonowe. Grunty w otw. nr 2, 4 i 5 wykazują silny zapach węglowodorowy, z tego wzlędu środowisko gruntowe może być agresywne na podziemne konstrukcje betonowe. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 6

7 VI. GEOTECHNICZNA CHARAKTERYSTYKA GRUNTÓW Grunty budowlane występujące na dokumentowanym terenie, należą zgodnie z normą PN-86/B do rodzimych mineralnych nieskalistych niespoistych i spoistych. Nasypy niebudowlane oraz gleba próchnicza występujące ciągłą warstwą o zmiennej miąższości 0,4 2,0 m jako grunt młody i wysoce niejednorodny, wyłączono z charakterystyki parametrów geotechnicznych. Uwaga! Nasypy niebudowlane oraz gleba próchnicza nie mogą stanowić bezpośredniego podłoża pod fundamenty projektowanej hali oraz podłoża pod posadzki i wymaga się ich całkowitego wybrania z poziomu posadowienia i zastąpienia do poziomu posadowienia zagęszczoną podsypką piaszczystą. Grunty rodzime podzielono na warstwy geotechniczne różniące się genezą, litologią, rodzajem i stanem oraz przestrzenną zmiennością zalegania. Wartość parametru wiodącego dla gruntów sypkich I D - stopień zagęszczenia ustalono metodą "C" na podstawie opooru stawianego podczas wiercenia. Wartość parametru wiodącego I L - stopień plastyczności dla gruntów spoistych oznaczono na podstawie badań makroskopowych (wałeczkowanie). Inne niezbędne parametry (W n, q, ϕ, C, Mo) ustalono metodą B z tabel i wykresów zależności podanych w normie PN-81/B oraz literaturze Z. Wiłun Zarys geotechniki. W dokumentowanym podłożu ze względu na genezę i litologię, zróżnicowanie granulometryczne i stan grunty rodzime podzielono na następujące warstwy geotechniczne: a) plejstoceńskie grunty niespoiste akumulacji wodno - lodowcowej W a r s t w a I To głównie piaski drobne i drobne zaglinione, nawodnione, w stanie średnio zagęszczonym, o orientacyjnym stopniu zagęszczenia I D (n) = 0,50. b) plejstoceńskie grunty spoiste akumulacji lodowcowej (grupa konsolidacyjna B) W a r s t w a II To gliny piaszczyste, gliny piaszczyste na pograniczu glin, piaski gliniaste na pograniczu piasków drobnych zaglinionych, wilgotne, w stanie plastycznym i twardoplastycznym, (n) o stopniu plastyczności I L = 0,18-0,30. Ze względu na przestrzenne zróżnicowanie stopnia plastyczności I (n) L wydzielono następujące warstwy: W a r s t w a IIa To gliny piaszczyste, gliny piaszczyste na pograniczu glin, wilgotne, w stanie twardoplastycznym, o uogólnionym stopniu plastyczności I L (n) = 0,18. W a r s t w a IIb To gliny piaszczyste, piaski gliniaste na pograniczu piasków drobnych zaglinionych, wilgotne, w stanie twardoplastycznym, o uogólnionym stopniu plastyczności I L (n) = 0,25. W a r s t w a IIc To gliny piaszczyste, wilgotne, w stanie plastycznym, o uogólnionym stopniu plastyczności I L (n) = 0,30. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 7

8 Charakterystyczne i obliczeniowe wartości parametrów geotechnicznych wydzielonych warstw, zestawiono na legendzie do przekrojów (zał. nr 3). Budowę geologiczną z podziałem na wyżej opisane warstwy geotechniczne zilustrowano na załączonych przekrojach geologiczno - inżynierskich (zał. nr ) oraz kartach dokumentacyjnych otworów geologicznych (zał. nr ). VII. OCENA WARUNKÓW GEOLOGICZNO - INŻYNIERSKICH 1. Na dokumentowanym terenie panują mało korzystne (z uwagi na występowania obecnie wody opadowej oraz zaleganie nasypów niebudowlanych do głębokości 2,0 m) warunki geotechniczne dla robót ziemnych i fundamentowych związanych z posadowieniem fundamentów projektowanej hali napraw powypadkowych. 2. W poziomie posadowienia (przy założonym posadowieniu na głębokości ca: 1,0 m), zalegają obecnie nasypy niebudowlane, które nie nadają się do posadowienia fundamentów. Należy je usunąć do spągu i zastąpić do poziomu posadowienia zagęszczoną podsypką piaszczystą (do I S 0,97) lub rozwarzyć posadowienia na płytkich studniach fundamentowych. 3. W dokumentowanym podłożu do głębokości 5,0 6,0m p.p.t., w okresie badań terenowych (styczeń 2018 r.) stwierdzono występowanie zwierciadła wody w postaci warstwy o zwierciadle swobodnym zalegającym w nasypach i glebie oraz o zwierciadle napiętym zalegającym w rodzimych gruntach niespoistych (sypkich), a także jako sączenia w obrębie gruntów spoistych. Jest to woda gruntowa opadowa pochodząca wyłącznie z opadów deszczu, zalegająca bardzo płytko z uwagi na utrudnioną infiltrację (występowanie gruntów słabo przepuszczalnych - osadów spoistych) w podłoże. Woga gruntowa w wykonanych otworach zalega na głębokości ca: 0,58 1,34 m p.p.t., tj. na rzędnej 113,16 112,73 m n.p.m. Sączenia występują we wszystkich otworach w obrębie gruntów spoistych i stabilizują się na poziomie wody opadowej. Stan ten odnosi się do dnia wykonywanych badań (styczeń 2018 r.) i jest stanem wysokim, ze względu na intensywne opady deszczu poprzedzające wykonanie badań terenowych oraz wyjątkowo mokre lato, z duża ilością opadów deszczu. W okresach suchych hydrologicznie woda ta, na badanym terenie może w ogóle występować. VIII. WNIOSKI I ZALECENIA 1. Na podstawie wykonanych badań, stwierdza się, że w dokumentowanym podłożu ze względu na: występowanie wody gruntowej o charakterze opadowym i z sączeń na głębokości ca: 0,58 1,34 m p.p.t., tj. na rzędnej 113,16 112,73 m n.p.m., czyli poniżej projektowanego poziomu posadowienia, zaleganie w podłożu bezpośrednio w poziomie i poniżej projektowanego posadowienia gruntów nasypowych, które nie nadają się do bezpośredniego posadowienia, zalegania gruntów nośnych dopiero na głebokości 0,4-2,0 m p.p.t., panują obecnie złożone warunki gruntowe. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 8

9 3. W poziomie posadowienia (przy założonym posadowieniu na głębokości ca: 1,0 m), zalegają obecnie nasypy niebudowlane, które nie nadają się do posadowienia fundamentów. Należy je usunąć do spągu i zastąpić do poziomu posadowienia zagęszczoną podsypką piaszczystą (do I S 0,97) lub rozwarzyć posadowienie na płytkich studniach fundamentowych. Nasypy niebudowlane i glebę w początkowej fazie robót należy usunąc na odkład i wykorzystac później do makroniwelacji terenów zielonych wokół projektowanego budynku. 4. Obecnie zalegająca woda gruntowa pochodzenia wyłącznie opadowego stanowić będzie poważne utrudnienie podczas prac ziemnych i fundamentowych przy budowie projektowanego obiektu i jego infrastruktury. Prace ziemne należy prowadzić w porze suchej, ponieważ w tym czasie woda gruntowa opadowa, na badanym terenie najprawdopodobniej nie będzie występować. Brak wystepowania wody gruntowej opadowej (w porze suchej) w poziomie i powyżej posadowienia fundamentów oraz zastąpienie nasypów niebudowlanych zagęzsczona podsypką piaszczystą spowoduje zmianę warunków gruntowych na proste. 5. Dolną warstwę pod piaszczystą zagęszczoną podbudowę o miąższości minimum 0,5m, pod właściwą podbudowę pod projektowaną posadzkę, drogi dojazdowe, parkingi wokół projektowanej hali, stanowić mogą stanowić zalegające nasypy piaszczyste pod warunkiem ich częściowego wykorytowania i powierzchniowego dogęszczenia i zastosowania w obrębie ich zalegania wzmocnienia podłoża pod podbudowę przy pomocy geosyntetyków i geokraty. 6. Projektowane fundamenty ławy fundamentowe należy posadowić na zagęszczonej podsypce piaszczystej (do I S 0,97) na warstwie chudego betonu lub na płytkich studniach fundamentowych posadowionych w rodzimych gruntach spoistych. O sposobie posadowienia winien zdecydować konstruktor w porozumieniu z Inwestorem. 7. Nie precyzuje się nośności gruntów, ponieważ zależy ona od wielu czynników, m.in. rodzaju i wielkości obiektu, wymiarów i kształtu fundamentu, wartości i rodzaju projektowanych obciążeń, głębokości posadowienia, stanu i rodzaju gruntów w poziomie, poniżej posadowienia i w strefie oddziaływania fundamentów itp. Z tego względu obliczenie dopuszczalnej nośności gruntu (zgodnie z wymaganiami PN-81/B-03020) powinno być wykonane przez konstruktora na etapie i w projekcie budowlanym na podstawie parametrów geotechnicznych wg załącznika Do obliczeń statycznych wg I stanu granicznego należy przyjąć należy wartości obliczeniowe parametrów geotechnicznych: : ς, ϕ u, i c u, a wg II stanu granicznegocharakterystyczne wartości M o (n), zestawione w legendzie do przekrojów (zał. nr 3). Podłoże gruntowe w świetle normy PN-81/B na całej części terenu przeznaczonego pod zabudowę należy przyjąć za warstwowane z uwagi na zaleganie w podłożu i w strefie oddziaływania fundamentów więcej niż jednej warstwy geotechnicznej. Przy sprawdzaniu stanu granicznego należy stosować współczynnik korekcyjny m = 0,9 przyjęty dla uproszczonej metody obliczeń q rs < m x q f, q rs max < 1,2m x q f gdzie: Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 9

10 q rs średnie obliczeniowe obciążenie podłoża pod fundamentem (kpa), q rs max maksymalne obliczeniowe obciążenie podłoża fundamentu (kpa). Zgodnie z p. 3 zał. nr 1 do w/w normy, dla prostych przypadków posadowienia, gdy mimośród obciążenia jest mniejszy niż 0,035 jednostkowy opór obliczeniowy podłoża fundamentu można obliczyć wg wzoru Z1-10: q f =(1+0,3 B L ) N c c u (r) +(1+1,5 B L ) N D D min ς D (r) g+(1-0,25 B L ) N B B ς B (r) g gdzie: B - szerokość fundamentu (m), L - długość fundamentu w (m), ς D (r) - gęstość objętościowa gruntu od najniższego naziomu w (t. m -3 ), ς B (r) - gęstość objętościowa gruntu od spodu fundamentu do głębokości B, N C, N B,N D - współczynniki nośności zależne od kąta tarcia wewnętrznego przyjęte z tabeli Z-1 normy, ϕ u (r) - kąt tarcia wewnętrznego w ( 0 ) D min - głębokość posadowienia poniżej najniższego naziomu w ( m ) g - przyspieszenie ziemskie ~10m/s Roboty ziemne i fundamentowe należy prowadzić najlepiej w suchej porze roku zgodnie z aktualnie obowiązującymi normami, zwracając szczególną uwagę na dokładne usunięcie z dna wykopu nasypów niebudowlanych lub zwrócenie szczególnej uwagi na osadzenie studni fundamentowych w rodzimych gruntach spoistych. 10. Prace ziemne i fundamentowe, należy prowadzić zgodnie z obowiązującymi normami i sztuką budowlaną, zwracając szczególną uwagę na usunięcie nasypów niebudowlanych oraz staranne wykonanie ostatniej fazy robót ziemnych związanych z wykonaniem podsypki piaszczystej pod fundamenty i posadzkę lub osadzenie studni fundamentowych w rodzimych gruntach nośnych. Jako podsypki należy używać gruntów sypkich różnoziarnistych dobrze zagęszczalnych formowanych warstwowo z jednoczesnym zagęszczaniem mechanicznym przy zachowaniu wilgotności optymalnej. Zabrania się używania jako zasypki gruntów spoistych które są gruntami wysadzinowymi. Wskaźnik zagęszczenia zasypki pod fundamenty, posadzki i podbudowę pod powierzchnie utwardzone powinien wynosić I S > 0, Z uwagi na stwierdzone warunki gruntowei konieczność usunięcia na odkład nasypów niebudowlanych i gleby, wykonanie podsypki piaszczystej lub też studni fundamentowych niezbędny jest odbiór podłoża pod fudanemnty i zagęszczenia podsypki przez uprawnionego geologa. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 10

11 12. Zgodnie z Rozporządzenie Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z dnia r., w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z dnia r., Poz. 463), pod względem stopnia skomplikowania warunków gruntowo-wodnych: złożone warunki gruntowe, proste warunki gruntowe w przypadku całkowitej wymiany nasypów niebudowlanych i prowadzenie robót w porze suchej, złożoności projektowanych obiektów, planowaną inwestycję: halę napraw powypadkowych zaleca się zaliczyć do II kategorii geotechnicznej. Przedsiębiorstwo Geo - Well - Usługi geologiczne i ochrony środowiska - Michał Skrzypczak 11

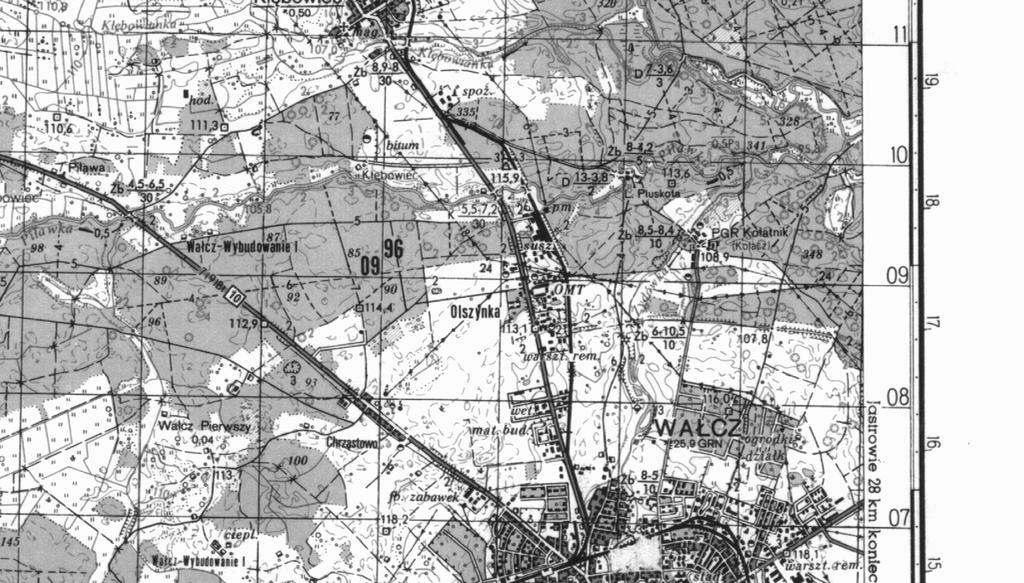

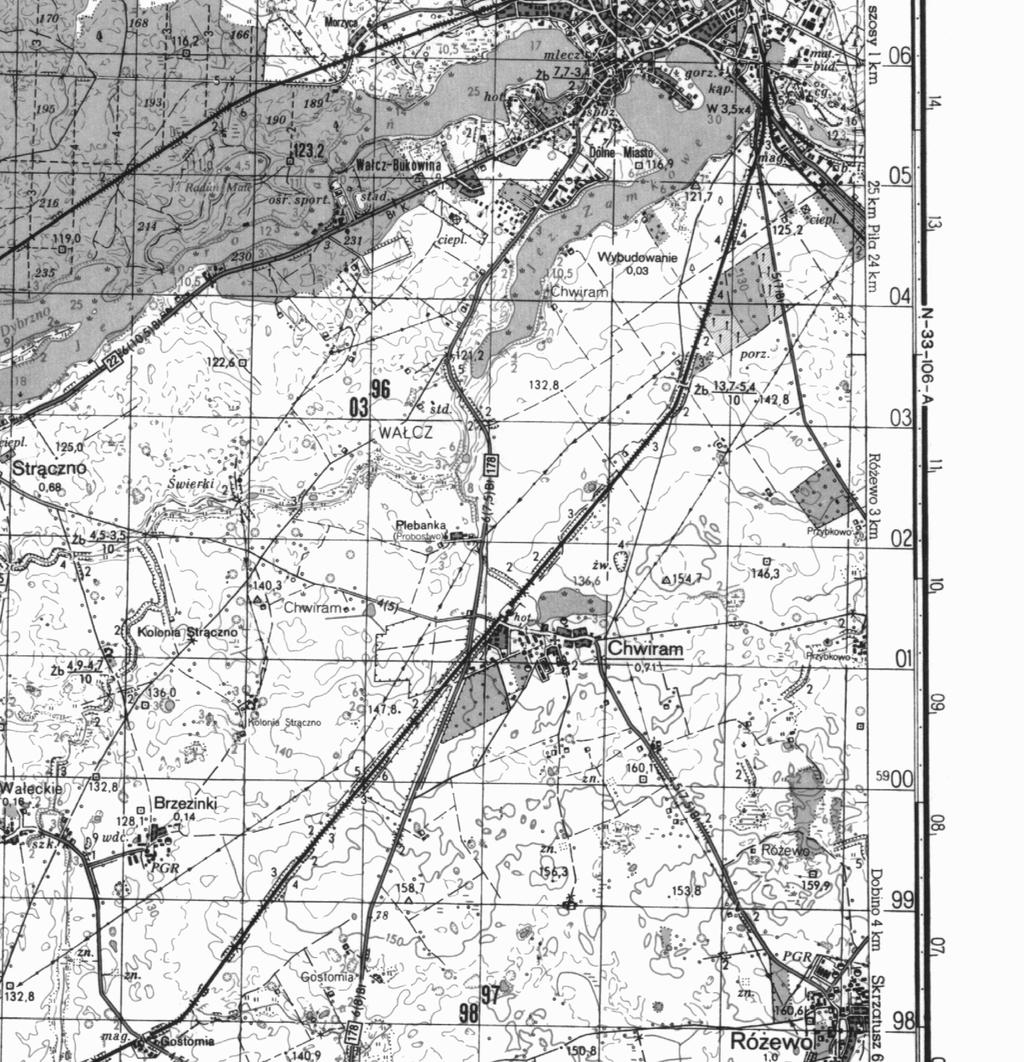

12

13

14

15 L E G E N D A D O P R Z E K R O J Ó W Zał. nr 3 TEMAT: Profil stratygraficzno- - litologiczny OBJAŚNIENIA P A R A M E T R Y GEOLOGICZNE wartości charakterystyczne x /n/ współczynnik materiałowy γ m. Opis litologiczno-genetyczno- stratygraficzny wartość obliczeniowa Nr warstwy geotektonicznej x /r/ Symbol gruntu wg PN 86/B-0248 Wskaźnik geologicznej konsolidacji gruntu grunty wilgotne wg badań laboratoryjnych ** wg PN 81/B ~~~~~ wartość ustalona metodą A * na podst. tab. nr 3 w normie ρ bez uwzgl.wyporu wody grunty mokre metodą C *** PN 81/B Stan gruntu Edometryczny moduł ściśliwości Moduł odkształcania Stopień zagęszczenia Stopień plastyczności Wilgotność naturalna G E O T E C H N I C Z N E Gestość objętościowa Spójność (kohezja) Kąt tarcia wewnetrznego pierwotnej wg PN 81/B w n ρ c u φ u M o M E o E τ f I D I L % t m-3 kpa o kpa kpa kpa kpa kpa wtórnej pierwotnego wtórnego Wytrzymałość na ściskanie Holocen Qh Nasypy niebudowlane Utwory współczesne nn (Pd, H, gc), (Pd, H) Nasypy niebudowlane nie nadają się jako podłoże pod fundamenty i posadzki projektowanego budynku, wymagane jest ich całkowite usunięcie na odkład, a później wykorzystanie przy pracach makroniwelacyjnych związanych z formowaniem powierzchni zielonych wokół obiektu. CZWARTORZĘD P l e j s t o c e n fgqp gqp Piaski drobne przewarstwione pylastymi, piaski drobne, drobne z humusem, piaski średnie Gliny piaszczyste, gliny piaszczyste na pograniczu glin Gliny piaszczyste, piaski gliniaste na pograniczu piasków drobnych zaglinionych Utwory akumulacji wodno - lodowcowej Utwory akumulacji lodowcowej I IIa IIb Pd, Pd zagl. Gp, Gp / G Gp, Pg / Pd zagl. B 0,50* - - ~~~~ ~~~~ 30, ,90 0,9-0,9 0 0,9 1+-0, ~~~~ 27,5-1,71 0,18* 1,1 1,1 0,9 0,9 0,9 1+-0,1 0,25* 12-2,20 1, ,15 33,0 29,7 30,0 18, ,8 17,3 1,1 1,1 0,9 0,9 0,9 1+-0,1-1,94 27,0 15, Gliny piaszczyste IIc Gp 0,30* 17 2,10 28,0 16, ,1 1,1 0,9 0,9 0,9 1+-0,1-1,89 25,2 14,7 - Opracował: mgr Michał Skrzypczak
