ZAWORY RÓWNOWAśĄCE Z PRZYŁĄCZEM KOŁNIERZOWYM LUB DO SPAWANIA Cim 3690

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "ZAWORY RÓWNOWAśĄCE Z PRZYŁĄCZEM KOŁNIERZOWYM LUB DO SPAWANIA Cim 3690"

Transkrypt

1 INFORMACJA TECHNICZNA ZAWORY RÓWNOWAśĄCE Z PRZYŁĄCZEM KOŁNIERZOWYM LUB DO SPAWANIA Cim 3690 Opis Cim 3690 wykonany jest zgodnie ze standardami EN , ze stali (1.0345) lub ze stali nierdzewnej (1.4404) i moŝe być wyposaŝony w kołnierze lub końcówki do spawania. Zawór zgodny z wymogami standardów zarządzania jakością ISO 9001:2008. Odpowiedni do zastosowań zarówno w instalacjach grzewczych jak i chłodniczych w celu uzyskania równowagi hydraulicznej między poszczególnymi obwodami systemów o ciśnieniu nominalnym PN 40 (dla DN15-50) i PN 16 (dla DN ) w temperaturze roboczej od -30 o C do 200 o C. NajwaŜniejszymi cechami cim 3690 są: WyposaŜenie zaworu w kulę o charakterystycznym sercowatym kształcie, umoŝliwiającą osiągniecie modulowanego przepływu czynnika roboczego. Łatwość odczytywania nastawy ze skali na tarczy. Zawór wyposaŝony jest w króćce pomiarowe. Instalacja Przed instalacją Cim 3690, upewnij się Ŝe wewnątrz zaworu oraz rurociągu nie znajdują się zanieczyszczenia lub ciała obce mogące uszkodzić zawór lub negatywnie wpływać na jego szczelność. Podczas instalacji zaworu, końcówkę rurociągu, po nagwintowaniu a przed połączeniem z zaworem, naleŝy ogratować. Środki uszczelniające naleŝy nakładać wyłącznie na gwint rurociągu. Do montaŝu zaworu uŝywaj kluczy maszynowych wykluczone jest stosowanie kluczy rurowych. Moment siły niezbędny do połączenia zaworu z rurociągiem winien być przyłoŝony na wielokącie przyłącza zaworu bezpośrednio sąsiadującego z rurociągiem. Dzięki temu uzyskasz mocny zacisk i unikniesz ewentualnych uszkodzeń korpusu zaworu. Upewnij się, Ŝe długość gwintu na rurociągu nie jest dłuŝsza od długości gwintu na przyłączu zaworu. Strona 1 z 21

2 Parametry techniczne Temperatura robocza czynnika: Maksymalne ciśnienie robocze: Czynnik roboczy: -30 o C* 200 o C 40 bar dla DN bar dla DN woda, substancje nieagresywne, powietrze * dla temperatur poniŝej 0 o C naleŝy skontaktować się z producentem ZaleŜności temperatury od ciśnienia Notatki: 1 bar = 14,5 psi 1 bar = 14,5 lbf/in 2 o C = 5/9 x (F - 32) F = 32 + (9/5 x o C) Temperatura [F] Ciśnienie [bar] Ciśnienie [lbf/in 2 ] Temperatura [ o C] Strona 2 z 21

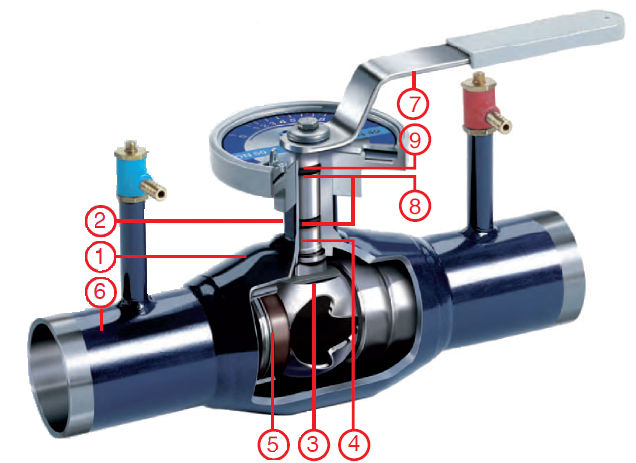

3 Modele Cim 3690 z przyłączem kołnierzowym, korpus wykonany ze stali Cim 3690SS z przyłączem kołnierzowym, korpus wykonany ze stali nierdzewnej Cim 3690W do spawania, korpus wykonany ze stali Cim 3690WSS - do spawania, korpus wykonany ze stali nierdzewnej Strona 3 z 21

4 Wymiary zaworów Cim 3690 DN D1 D2 D3 H H1 A L OTWORY WAGA , , , , , , , , , , , , , ,0 Budowa zaworu 1. Korpus: stal EN P235GH (1.0345) 2. Trzpień: stal nierdzewna EN X 5 CrNi (1.4301) 3. Kula: stal nierdzewna EN X 2 CrNiS 18-9 (1.4305) 4. Kołnierze: zgodne z EN Uszczelki kuli: utwardzany teflon 6. Uszczelki trzpienia: FPM 7. Rączka: dźwignia ze stali ocynkowanej (dla DN ) lub przekładnia ręczna (dla DN ) Strona 4 z 21

5 Cim 3690SS DN D1 D2 D3 H H1 A L OTWORY WAGA , , , , , , , , , , , , ,0 Budowa zaworu 1. Korpus: stal nierdzewna EN X 2 CrNiMo (1.4404) 2. Trzpień: stal nierdzewna EN X 2 CrNiMo (1.4404) 3. Kula: stal nierdzewna EN X 2 CrNiMo (1.4404) 4. Kołnierze: zgodne z EN Uszczelki kuli: utwardzany teflon 6. Uszczelki trzpienia: FPM 7. Rączka: dźwignia ze stali nierdzewnej (dla DN ) lub przekładnia ręczna (dla DN ) Strona 5 z 21

6 Cim 3690W DN D1 S H H1 A L WAGA 15 21,3 2, , ,9 2, , ,7 2, , ,4 2, , ,3 2, , ,3 2, , ,1 2, , ,9 3, , ,3 3, , ,7 4, , ,3 4, , ,1 4, , ,0 5, , ,9 5, ,0 Budowa zaworu 1. Korpus: stal EN P235GH (1.0345) 2. Tuleja trzpienia: stal EN P235GH (1.0345) 3. Kula: stal nierdzewna EN X 5 CrNi (1.4301) 4. Trzpień: stal nierdzewna EN X 2 CrNiS 18-9 (1.4305) 5. Uszczelki kuli: utwardzany teflon 6. Rura przedłuŝająca : stal EN P235GH (1.0345) 7. Rączka: dźwignia ze stali ocynkowanej (dla DN ) lub przekładnia ręczna (dla DN ) 8. O-ring: FPM 9. Tuleja: PTFE Strona 6 z 21

7 Cim 3690WSS DN D1 S H H1 A L WAGA 15 21,3 2, , ,9 2, , ,7 2, , ,4 2, , ,3 2, , ,3 2, , ,1 3, , ,9 3, , ,3 3, , ,7 3, , ,3 3, , ,1 4, , ,0 4, ,0 Budowa zaworu 1. Korpus: stal nierdzewna EN X 2 CrNiMo (1.4404) 2. Kula: stal nierdzewna EN X 2 CrNiMo (1.4404) 3. Trzpień: stal nierdzewna EN X 2 CrNiMo (1.4404) 4. Uszczelki kuli: utwardzany teflon 5. Rura przedłuŝająca : stal nierdzewna EN X 2 CrNiMo (1.4404) 6. Rączka: dźwignia ze stali nierdzewnej (dla DN ) lub przekładnia ręczna (dla DN ) 7. O-ring: FPM Strona 7 z 21

8 Wykresy i tabele Cim /2 DN 15 DN 15 KV KVs 5,83 Strona 8 z 21

9 Cim /4 DN 20 DN 20 KV KVs 5,83 Strona 9 z 21

10 Cim DN 25 DN 25 KV KVs 12,65 Strona 10 z 21

11 Cim ¼ DN 32 DN 32 KV KVs 13,14 Strona 11 z 21

12 Cim ½ DN 40 DN 40 KV KVs 22,57 Strona 12 z 21

13 Cim DN 50 DN 50 KV KVs 34,20 Strona 13 z 21

14 Cim ½ DN 65 DN 65 KV KVs 61,20 Strona 14 z 21

15 Cim DN 80 DN 80 KV KVs 108,00 Strona 15 z 21

16 Cim DN 100 DN 100 KV KVs 216,00 Strona 16 z 21

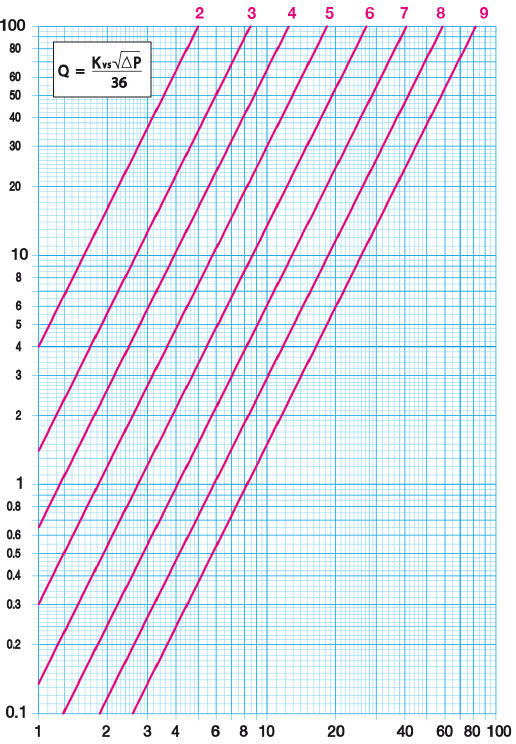

17 Cim DN 125 DN 125 KV KVs 293,60 Strona 17 z 21

18 Cim DN 150 DN 150 KV KVs 460,80 Strona 18 z 21

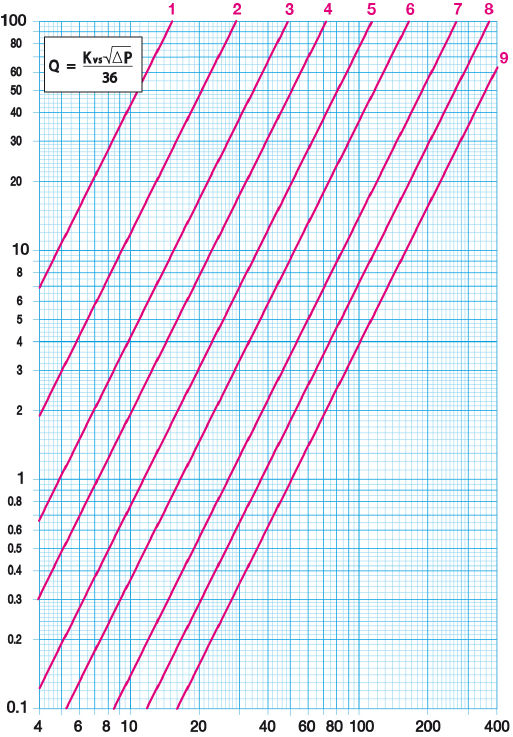

19 Cim DN 200 DN 200 KV KVs 660,00 Strona 19 z 21

20 Cim DN 250 DN 250 KV KVs 1170,00 Strona 20 z 21

21 Cim DN 300 DN 300 KV KVs 1840,00 Strona 21 z 21
