Zawory kulowe JIP do odgałęzień

Transkrypt

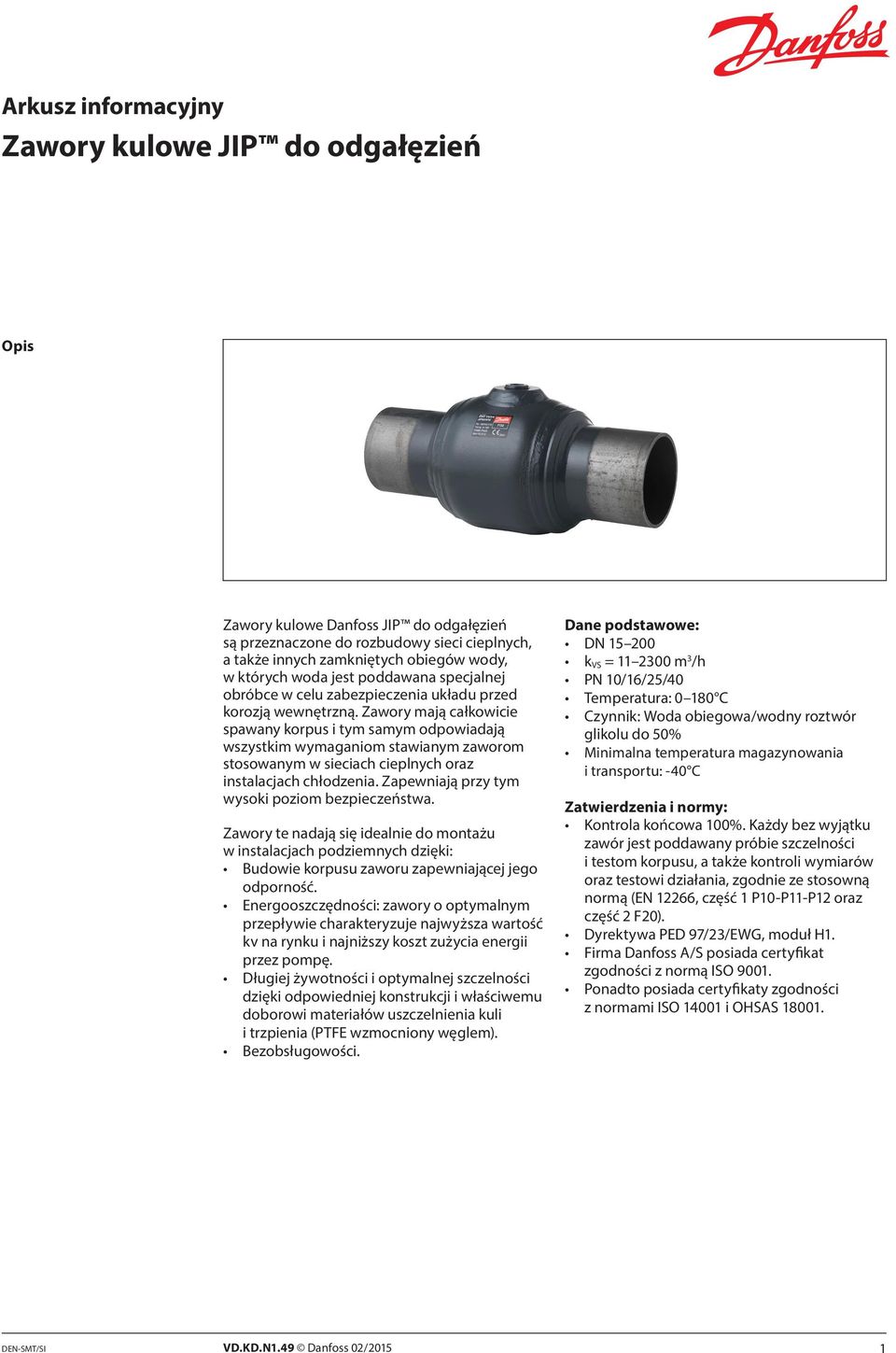

1 Opis Zawory kulowe Danfoss JIP do odgałęzień są przeznaczone do rozbudowy sieci cieplnych, a także innych zamkniętych obiegów wody, w których woda jest poddawana specjalnej obróbce w celu zabezpieczenia układu przed korozją wewnętrzną. Zawory mają całkowicie spawany korpus i tym samym odpowiadają wszystkim wymaganiom stawianym zaworom stosowanym w sieciach cieplnych oraz instalacjach chłodzenia. Zapewniają przy tym wysoki poziom bezpieczeństwa. Zawory te nadają się idealnie do montażu w instalacjach podziemnych dzięki: Budowie korpusu zaworu zapewniającej jego odporność. Energooszczędności: zawory o optymalnym przepływie charakteryzuje najwyższa wartość kv na rynku i najniższy koszt zużycia energii przez pompę. Długiej żywotności i optymalnej szczelności dzięki odpowiedniej konstrukcji i właściwemu doborowi materiałów uszczelnienia kuli i trzpienia (PTFE wzmocniony węglem). Bezobsługowości. Dane podstawowe: DN k VS = m 3 /h PN 10/16/25/40 Temperatura: C Czynnik: Woda obiegowa/wodny roztwór glikolu do 50% Minimalna temperatura magazynowania i transportu: -40 C Zatwierdzenia i normy: Kontrola końcowa 100%. Każdy bez wyjątku zawór jest poddawany próbie szczelności i testom korpusu, a także kontroli wymiarów oraz testowi działania, zgodnie ze stosowną normą (EN 12266, część 1 P10-P11-P12 oraz część 2 F20). Dyrektywa PED 97/23/EWG, moduł H1. Firma Danfoss A/S posiada certyfikat zgodności z normą ISO Ponadto posiada certyfikaty zgodności z normami ISO i OHSAS DEN-SMT/SI VD.KD.N1.49 Danfoss 02/2015 1

2 Zamawianie Zawór standardowy JIP-WW do odgałęzień do spawania DN mm PN 40 Nr kat. 065N N N N N N2127 Zawór standardowy JIP-WW do odgałęzień do spawania DN mm PN 25 Nr kat. 065N N N N N N2158 Zawór standardowy JIP-CC do odgałęzień do miedzi DN mm PN Nr kat. 065N N N N N N N N4170 Zawór pełnoprzelotowy JIP-WW do odgałęzień do spawania DN mm PN Nr kat. 065N N N N N N N N1143 Dane techniczne DN mm k VS zawór standardowy k VS pełnoprzelotowy m 3 /h PN bar 10 / 16 / 25 / 40 Zakres temp. do spawania C Zakres temp. miedź Czynnik Woda obiegowa/wodny roztwór glikolu do 50% 2 VD.KD.N1.49 Danfoss 02/2015 DEN-SMT/SI

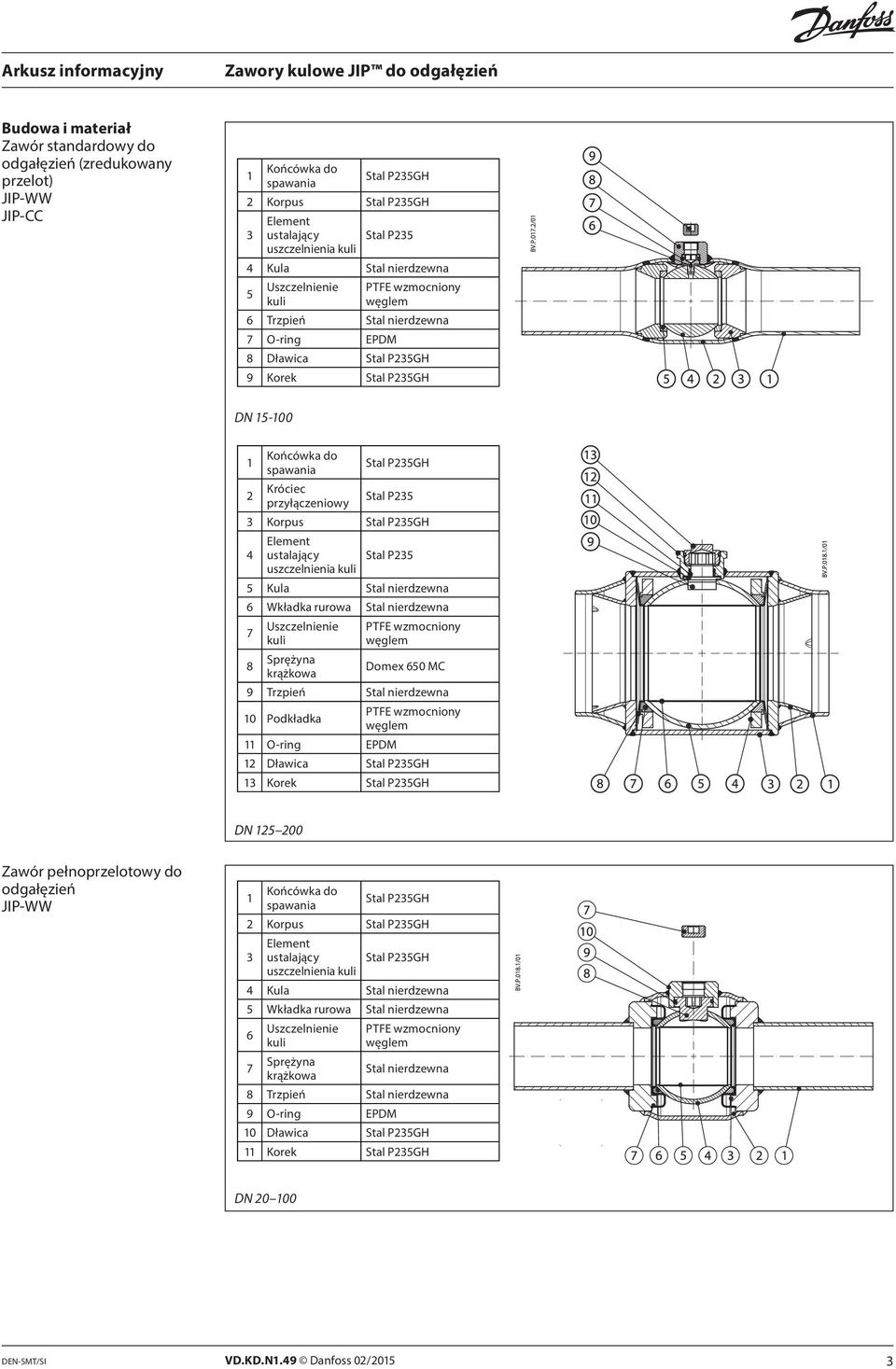

3 Budowa i materiał Zawór standardowy do odgałęzień (zredukowany przelot) JIP-WW JIP-CC 1 Końcówka do spawania Stal P235GH 2 Korpus Stal P235GH 3 Element ustalający uszczelnienia kuli Stal P235 4 Kula Stal nierdzewna 5 Uszczelnienie kuli PTFE wzmocniony węglem 6 Trzpień Stal nierdzewna 7 O-ring EPDM 8 Dławica Stal P235GH 9 Korek Stal P235GH DN Końcówka do spawania Króciec przyłączeniowy Stal P235GH Stal P235 3 Korpus Stal P235GH 4 Element ustalający uszczelnienia kuli Stal P235 5 Kula Stal nierdzewna 6 Wkładka rurowa Stal nierdzewna 7 8 Uszczelnienie kuli Sprężyna krążkowa PTFE wzmocniony węglem Domex 650 MC 9 Trzpień Stal nierdzewna 10 Podkładka 11 O-ring EPDM PTFE wzmocniony węglem 12 Dławica Stal P235GH 13 Korek Stal P235GH DN Zawór pełnoprzelotowy do odgałęzień JIP-WW 1 Końcówka do spawania Stal P235GH 2 Korpus Stal P235GH 3 Element ustalający uszczelnienia kuli Stal P235GH 4 Kula Stal nierdzewna 5 Wkładka rurowa Stal nierdzewna 6 7 Uszczelnienie kuli Sprężyna krążkowa PTFE wzmocniony węglem Stal nierdzewna 8 Trzpień Stal nierdzewna 9 O-ring EPDM 10 Dławica Stal P235GH 11 Korek Stal P235GH DN DEN-SMT/SI VD.KD.N1.49 Danfoss 02/2015 3

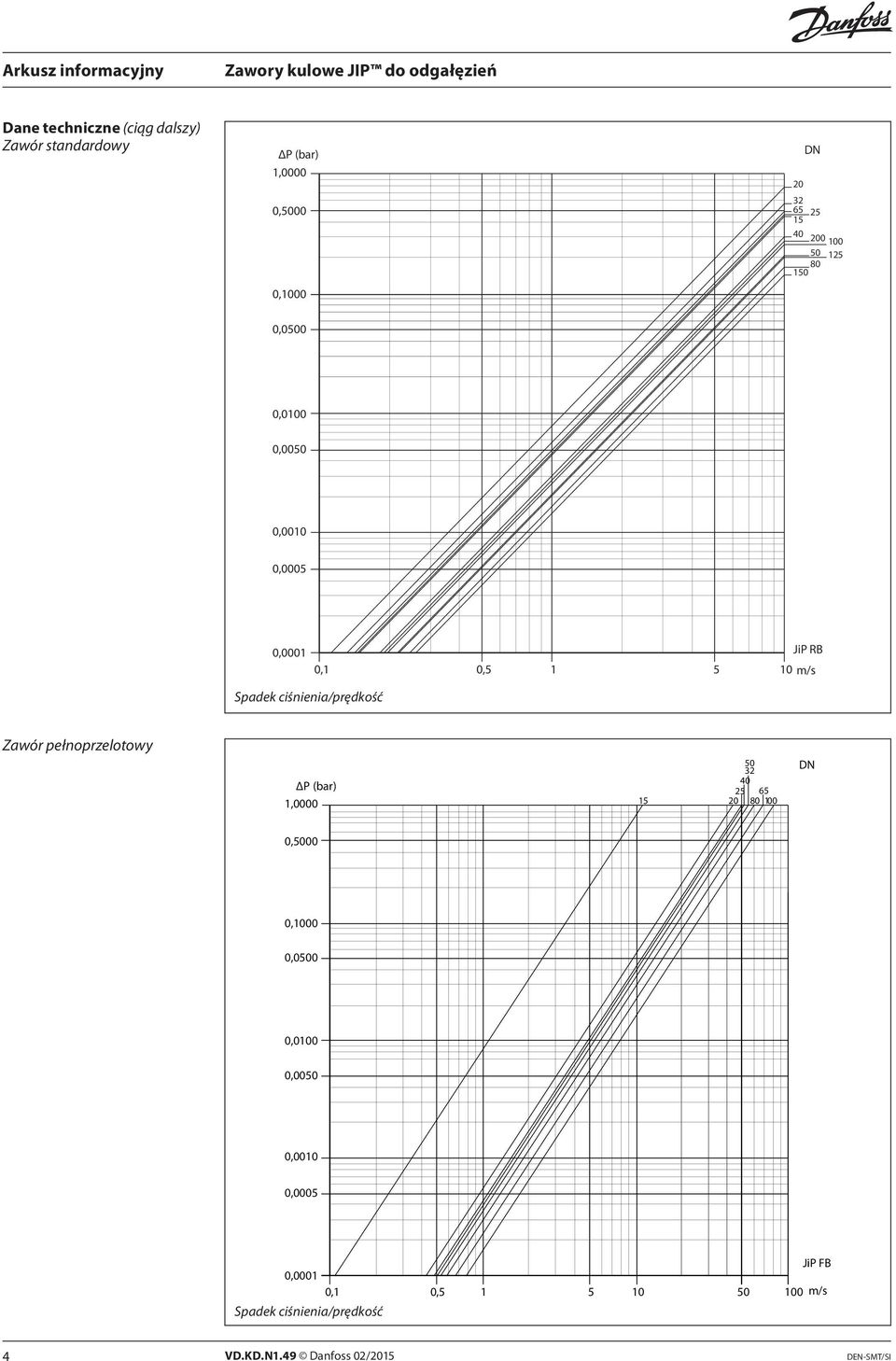

4 Dane techniczne (ciąg dalszy) Zawór standardowy ΔP (bar) 1,0000 0,5000 0,1000 DN ,0500 0,0100 0,0050 0,0010 0,0005 0,0001 JiP RB 0,1 0, m/s Spadek ciśnienia/prędkość Zawór pełnoprzelotowy ΔP (bar) 1, DN 0,5000 0,1000 0,0500 0,0100 0,0050 0,0010 0,0005 JiP FB 0,0001 0,1 0, m/s Spadek ciśnienia/prędkość 4 VD.KD.N1.49 Danfoss 02/2015 DEN-SMT/SI

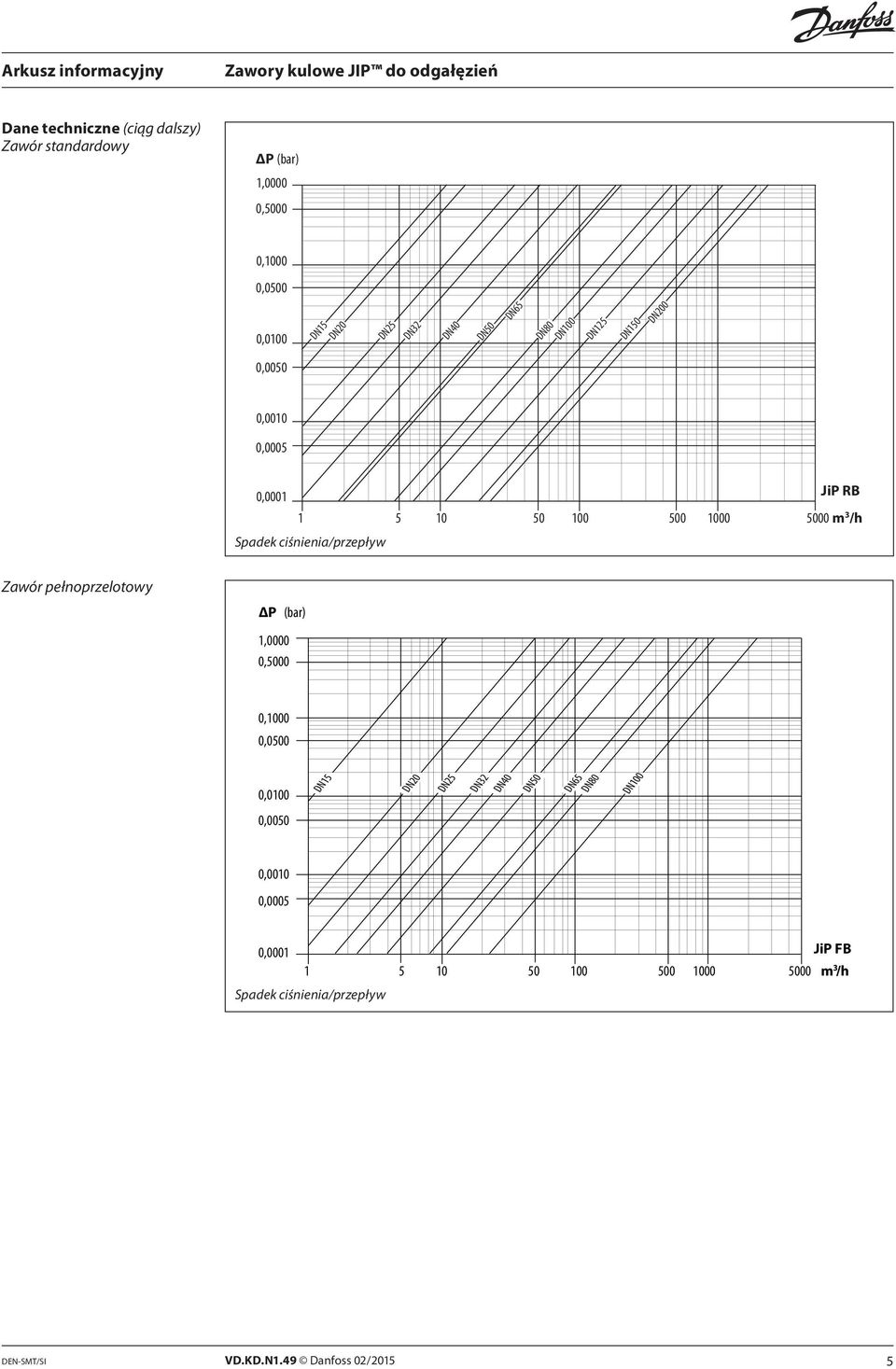

5 Dane techniczne (ciąg dalszy) Zawór standardowy ΔP (bar) 1,0000 0,5000 0,1000 0,0500 0,0100 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 0,0050 0,0010 0,0005 0,0001 JiP RB m 3 /h Spadek ciśnienia/przepływ Zawór pełnoprzelotowy P (bar) 1,0000 0,5000 0,1000 0,0500 0,0100 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 0,0050 0,0010 0,0005 0,0001 JiP FB m 3 /h Spadek ciśnienia/przepływ DEN-SMT/SI VD.KD.N1.49 Danfoss 02/2015 5

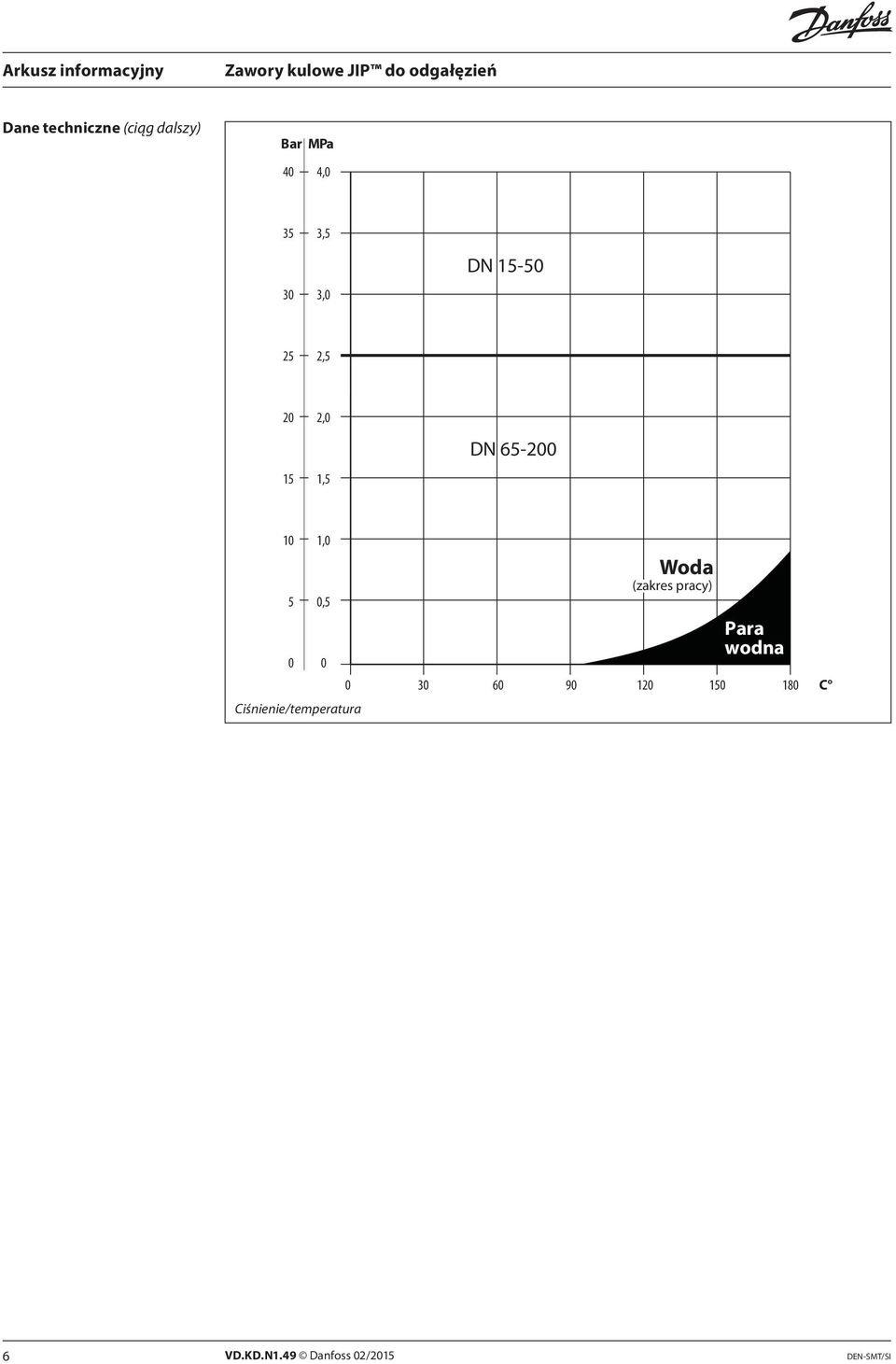

6 Dane techniczne (ciąg dalszy) Bar M Pa 40 4,0 35 3,5 30 3,0 DN ,5 20 2,0 15 1,5 DN ,0 5 0,5 0 0 Ciśnienie/temperatura Woda (zakres pracy) Para wodna C 6 VD.KD.N1.49 Danfoss 02/2015 DEN-SMT/SI

7 Wymiary Zawór standardowy do odgałęzień JIP-WW do spawania JIP-CC do miedzi Korek imbusowy Sześc. 27 Sześc. 60 H T ØB ØA L DN ØA ØB ØD* T L WW H Masa mm (kg) PN ,4 21, , ,4 26, , ,3 33,7 20 2, , ,3 42, , ,1 48, , ,1/88,9 60,3 40 2, ,8 PN ,3 76,1 50 2, , ,0 88,9 65 3, , ,0 114,3 80 3, , ,7 139, , , ,1 168, , , ,0 219, , ,3 ØD* wewnętrzna średnica nominalna Zawór pełnoprzelotowy do odgałęzień JIP-WW do spawania Korek imbusowy H T ØB ØA L DN ØA ØB T L WW H Masa mm (kg) PN ,3 26,9 2, ,5 0, ,3 33,7 2, ,6 1, ,1 42,4 2, , ,9 48,3 2, ,5 2, ,3 60,3 2, , ,1 2, , ,9 3, , ,7 114,3 3, ,9 DEN-SMT/SI VD.KD.N1.49 Danfoss 02/2015 7

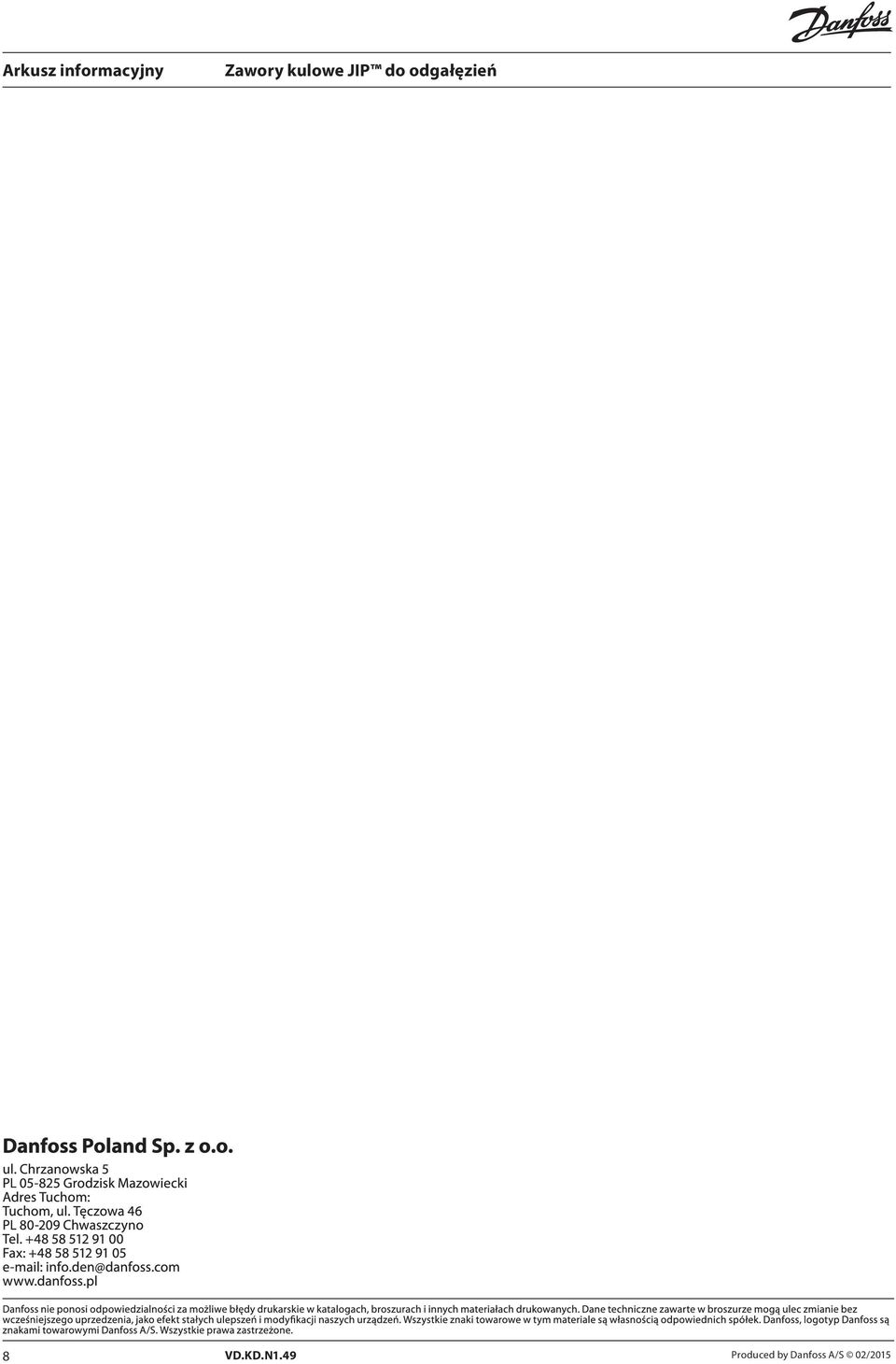

8 8 VD.KD.N1.49 Produced by Danfoss A/S 02/2015
