Materiał korpusu : Stal węglowa ASTM A216 WCB

Wielkość: px
Rozpocząć pokaz od strony:

Download "Materiał korpusu : Stal węglowa ASTM A216 WCB"

Transkrypt

1 Certificate 3.1 Zakres średnic : Przyłącza : Min Temperatura : Max Temperatura : DN 40 do 1400 mm Międzykołnierzowe PN10/16 i Klasy 150 (PN20) - 20 C C Max Ciśnienie : 16 Barów wszystkie do DN300 Specyfikacja : Długa szyjka dla izolacji Typu Wafer Wpust wieloklinowy Podstawa ISO 5211 Materiał korpusu : Stal węglowa ASTM A216 WCB *wady wynikające z nieprawidłowej instalacji lub zużycia nie są objęte gwarancją. Strona 1 z 23

2 SPECYFIKACJA: Długa szyjka dla izolacji Podstawa ISO 5211 Typ Wafer Międzykołnierzowe PN10/16 i Klasy 150 (PN20) do DN400 włącznie ( powyżej na zamówienie ) Międzykołnierzowe PN10 od DN450 do DN1400 Wpust wieloklinowy Z ograniczoną szczelnością, współczynnik straty: 2% of Kvs Dysk ze stali nierdzewnej do DN100 włącznie Dysk z żeliwa sferoidalnego pokryty +/- 40 µm powłoką epoksydową od DN125 do 300, dysk z żeliwa sferoidalnego pokryty powłoką Rilsan +/- 300 µm powyżej DN300 9 pozycji dźwigni, z blokadą do DN200, bez blokady od DN250 do 300 Przedłużka trzpienia o długości 75 mm ( opcjonalnie ) Nakładka kwadratowa 30x30 mm na specjalny klucz ( opcjonalnie ) ZASTOSOWANIE: Dymy i proszki o wysokiej temperaturze Min i max Temperatura Ts : - 20 C to C* (* : wyższa na zamówienie ) Max Ciśnienie Ps : 16 barów do DN300, 10 barów powyżej Nieodpowiedni dla pary ZAKRES ŚREDNIC: Z dźwignią od DN 40 do DN 300 Trzpień bez powłoki od DN 350 do DN1400 Możliwa przekładnia IP65 ( Ref ) od DN 40 do DN 1400 Możliwa przekładnia łańcuchowa IP65 ( Ref ) od DN 40 do DN 500 Na życzenie, przedłużka trzpienia z wybraną długością ( Ref ) Na życzenie, dźwignia i śruby ze stali nierdzewnej ( Ref ) PRZYŁĄCZA: Międzykołnierzowe PN10-PN16 i Klasy 150 (PN20) do DN400 Międzykołnierzowe PN10 od DN450 do DN 1400 WARTOŚCI MOMENTU OBROTOWEGO ( w Nm bez uwzględnienia współczynnika bezpieczeństwa ) przy 10 Barach dla temperatury poniżej 180 C : DN Moment ( Nm ) DN Moment ( Nm ) WARTOŚCI MOMENTU OBROTOWEGO (w Nm bez uwzględnienia współczynnika bezpieczeństwa ) przy 10 Barach dla temperatury powyżej 180 C : DN Moment ( Nm ) DN Moment ( Nm ) Strona 2 z 23

3 WSPÓŁCZYNNIK PRZEPŁYWU Kv ( m3 / h ) : Kąt otwarcia DN OBLICZENIA STRAT CIŚNIENIA: p = ( Q / Kv )² x SG Q : strumień w m³/h p : Straty ciśnienia w barach SG : Ciężar właściwy (= 1 dla wody) Kv : Strumień wody w m³/h, która przepłynie przez określony przekrój ze spadkiem ciśnienia 1 bar przy 20 C Strona 3 z 23

4 MATERIAŁY DN : Element Nazwa Materiał 1 Korpus ASTM A216 WCB 2 Dysk DN ASTM A351 CF8M 2 Dysk DN Żeliwo sferoidalne EN GJS pokryte epoksydem +/- 40 µm 3 Trzpień AISI Uszczelka Grafit włóknisty 5 Uszczelka Grafit włóknisty 6 Pierścień Brąz 7 Pierścień Brąz 8 Gniazdo Tarcza Aluminium 10 Kołek ST Śruba Podkładka Stal Dźwignia Aluminium ADC10 pokryte epoksydem 50µm Strona 4 z 23

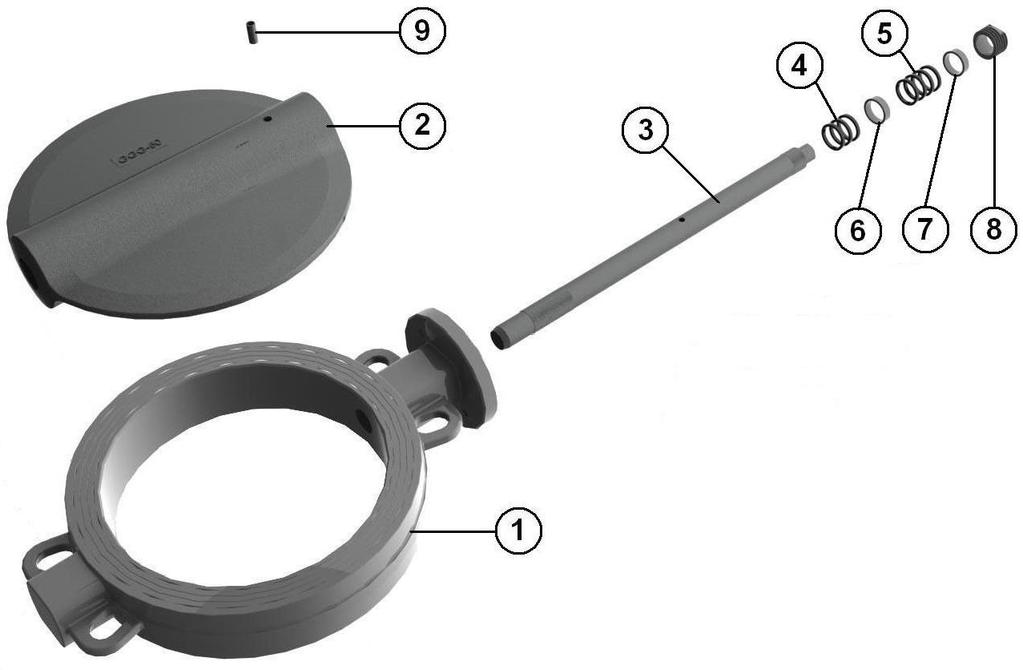

5 MATERIAŁY DN : Element Nazwa Materiał 1 Korpus ASTM A216 WCB 2 Dysk DN Żeliwo sferoidalne EN GJS pokryte epoksydem +/- 40 µm 2 Dysk DN Żeliwo sferoidalne EN GJS powłoka Rilsan +/- 300µm 3 Trzpień AISI Uszczelka Grafit włóknisty 5 Uszczelka Grafit włóknisty 6 Pierścień Brąz 7 Pierścień Brąz 8 Gniazdo Kołek ST-34 Dźwignia ( do DN300 ) Żeliwo sferoidalne EN GJS pokryte epoksydem 50µm Strona 5 z 23

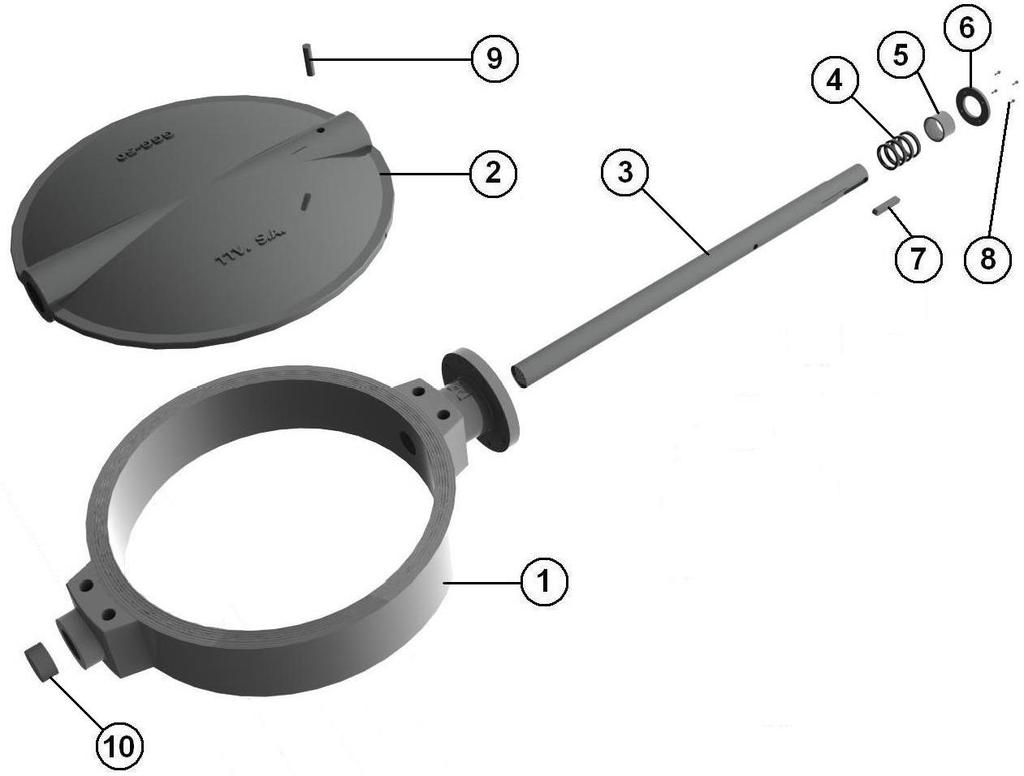

6 MATERIAŁ DN : Element Nazwa Materiał 1 Korpus ASTM A216 WCB 2 Dysk Żeliwo sferoidalne EN GJS powłoka Rilsan +/- 300µm 3 Trzpień AISI Uszczelka Grafit włóknisty 5 Pierścień Brąz 6 Pierścień Brąz 7 Kołek AISI Śruba Kołek ST Pierścień ASTM A216 WCB Strona 6 z 23

7 MATERIAŁ PRZEKŁADNI REF : Nr Nazwa Materiał Ref Śruba AISI Wskaźnik Polipropylen 3 Pokrywa Aluminium 4 O-ring NBR 5 Kołek Stal węglowa 6 Kwadrant Żeliwo sferoidalne EN GJS Uszczelka NBR 8 Korpus Aluminium 9 Śruba regulacyjna Stal węglowa 10 Podkładka Stal galwanizowana 11 Nakrętka Stal galwanizowana 12 Kapturek NBR Tuleja Brąz 14 Ślimak Stal węglowa Uszczelka NBR 16 Wałek Stal węglowa Pokrętło Stal węglowa 18 Kołek Stal węglowa Strona 7 z 23

8 WYMIARY ( w mm ) : Zawory DN : DN A B Ø De E Ø F Masa (Kg) Strona 8 z 23

9 WYMIARY ( w mm ) : Zawory DN : DN A B Ø De E Ø F Masa (Kg) Strona 9 z 23

10 WYMIARY DŹWIGNI STANDARDOWEJ ( w mm ) : DN : DN E H Ø P DN : Strona 10 z 23

11 WYMIARY DŹWIGNI ZE STALI NIERDZEWNEJ ASTM A351 CF8M ( w mm ) ( NA ZAMÓWIENIE ) : DN DN Strona 11 z 23

12 WYMIARY ( w mm ) : Zawory DN : DN A B Ø De E Ø F Klucz (DIN6885) 14x9 14x9 18x11 18x11 20x12 20x12 22x14 22x14 22x14 28x16 32x18 32x18 H Masa (Kg) Strona 12 z 23

13 WYMIARY PODSTAWY ISO I TRZPIENIA DN ( w mm ) : DN DN (*) : Tylko od DN32 do DN100 DN H C Ø K ISO F07 F07 F07 F07 F07 F07 F07 F07 F10 F10 F14 F14 N x Ø Z 4 x 9 4 x 9 4 x 9 4 x 9 4 x 9 4 x 9 4 x 9 4 x 9 4 x 11 4 x 11 4 x 18 4 x 18 Ø K ISO 1 F05 F05 F05 F05 F N x Ø Z1 4 x 7 4 x 7 4 x 7 4 x 7 4 x Strona 13 z 23

14 WYMIARY PODSTAWY ISO I TRZPIENIA DN ( w mm ) : DN DN H Ø C Ø K ISO F14 F14 F16 F25 F25 F25 F25 F25 F25 F25 F30 F30 N x Ø Z 4 x 18 4 x 18 4 x 22 8 x 18 8 x 18 8 x 18 8 x 18 8 x 18 8 x 18 8 x 18 8 x 22 8 x 22 Strona 14 z 23

15 WYMIARY ( w mm ) : Zawory z przekładnią DN : DN A B Ø De D E H H Ø V Masa (Kg) Strona 15 z 23

16 Wymiary ( w mm ) : Zawory z przekładnią DN : DN A B Ø De D E H H Ø V Masa (Kg) Strona 16 z 23

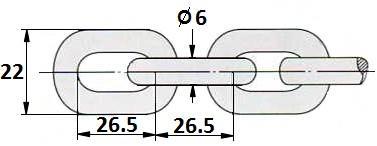

17 WYMIARY ( w mm ) : Zawory z przekładnią łańcuchową : Wymiary łańcucha : DN D H L L L L Ø V Masa (Kg) Strona 17 z 23

18 SPECYFIKACJA PRZEKŁADNI: DN 32/ / / Ref Przełożenie 37 : 1 37 : 1 37 : 1 37 : 1 37 : 1 36 : 1 36 : 1 50 : 1 Liczba cykli Moment wej. ( Nm ) Moment wyj. ( Nm ) DN Ref Przełożenie 50 : 1 38 : 1 55 : 1 52 : : : : : 1 Liczba cykli Moment wej. ( Nm ) Moment wyj. ( Nm ) DN Przełożenie 702 : : : 1 Liczba cykli Moment wej. ( Nm ) Moment wyj. ( Nm ) Strona 18 z 23

19 WYMIARY MIĘDZY KOŁNIERZAMI ( w mm ) : DN DN DN PN10 PN16 Klasa 150 DN (mm) NPS ( ) 1 1/4 1 1/ / Ø G Ø T Ø G Ø T Ø G Ø T PN10 PN16 Klasa 150 DN (mm) NPS ( ) Ø G Ø T M24 M24 M27 M27 M30 M30 M30 M33 M33 M36 - M39 Ø G Ø T M27 M30 M33 M33 M33 M36 M36 M39 M39 M45 - M45 Ø G Ø T (BSW)* 1 1/8" 1 1/8" 1 1/4" 1 1/4" 1 1/4" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 1/2" 1 3/4" 1 3/4" Ø T (Metryczny) M30 M30 M33 M33 M33 M39 M39 M39 M39 M39 * Standardowo gwint BSW, na życzenie gwint metryczny Klasy 150 Strona 19 z 23

20 WYMIARY SZYJKI I DYSKU ( w mm ) : (Ø min. rury) DN 32/ E E H Ø T mini Ø P DN E E H Ø T mini Ø P Strona 20 z 23

21 WYMIARY ( w mm ) : Kwadratowa nakładka na specjalny klucz ( 30x30 mm ) : DN C 8x8 9x9 11x11 14x14 17x17 Ref Strona 21 z 23

22 NORMY: Wyprodukowano zgodnie z ISO 9001:2008 Projekt zgodny z ISO and EN 593 DYREKTYWA 2014/68/EU : CE N 0038 Kategoria ryzyka III Moduł H Certyfikat 3.1 na życzenie Testy korpusu zgodne z ISO 5208, zakres A Szerokość zabudowy zgodna z EN PN10/16 Podstawa ISO 5211 Długość zgodna z ISO 5752 seria krótkie 20, EN 558 seria 20 ( NF ),BS 5155 Wafer krótkie/średnie, DIN 3202 part 3, seria K1 ATEX Grupa II Kategoria 2 G/2D Strefa 1 & 21 Strefa 2 &22 ( znakowanie opcjonalne ) Certyfikat Marine BUREAU VERITAS, N 14087/C0 BV od DN32 do 1000 na życzenie Porozumienie OTAN ( N 286B ) UWAGA : SFERACO nie ponosi odpowiedzialności za wszelkie szkody. Klient zobowiązany jest upewnić się co do właściwego wyboru produktów stosownie do panujących warunków eksploatacji. Strona 22 z 23

23 INSTRUKCJA INSTALACJI OGÓLNE WYTYCZNE : Upewni się, że montowane zaworu są odpowiednie do warunków stosowanej instalacji (medium, ciśnienie I temperatura). Upewnij się, że posiadasz wystarczająco zaworów, by oddzielić sekcje rurociągu, a także odpowiednie wyposażenie do konserwacji i naprawy. Upewnij się, że zawory są odpowiedniej wytrzymałości, by wytrzymać naprężenia robocze. Instalacja wszystkich sekcji powinna umożliwiać regularne testowanie jej funkcjonalności (przynajmniej dwa razy w roku). INSTRUKCJA INSTALACJI : Przed instalacją zaworu oczyść I usuń wszelkie obiekty z rurociągu (w szczególności fragment uszczelnienia i metal) które mogłyby zapchać i zablokować zawór. Upewnij się, że rury po obu stronach zaworu są właściwie ułożone (inaczej zawory mogą nie działać poprawnie). Upewnij się, że obie sekcje rury pasują do zaworu, gdyż nie skompensuje on żadnych przerw. Jakiekolwiek zniekształcenia rurociągu mogą wpłynąć na szczelność połączenia, pracę zaworu, a nawet spowodować zerwanie. Upewnij się, że zawór pasuje. Jeśli sekcje rurociągu nie są zamocowane na stałe, na czas instalacji muszą zostać unieruchomione. Pozwala to uniknąć zbędnych naprężeń w zaworze. Dokręcaj śruby krzyżowo. Dysk musi poruszać się swobodnie wewnętrz rurociągu. Zawory muszą być w pozycji otwartej podczas czyszczenia. Testy muszą być przeprowadzane w czystym rurociągu. Testy muszą być przeprowadzane przy otwartym zaworze. Ciśnienie nie może być wyższe niż określa to specyfikacja zgodnie z EN Następnie otwórz powoli zawór. Nie montuj przepustnic do tłoczonych kołnierzy ze stali nierdzewnej. KONSERWACJA: Zalecamy otworzyć i zamknąć zawór dwa razy w roku. Podczas konserwacji zaworu upewnić się, że rurociąg nie jest pod ciśnieniem, nie zawiera czynnika i jest odizolowany. Temperatura musi być wystarczająco niska, by wyeliminować ryzyko. Jeśli czynnik jest żrący, wyczyść instalację przed podjęciem czynności konserwacyjnych. Strona 23 z 23
