Zawór kulowy z wykładziną z PTFE typu BR 20a

Transkrypt

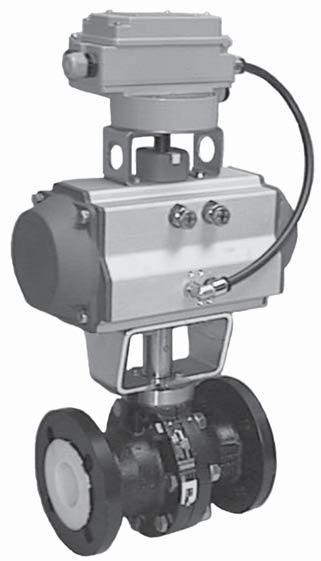

1 Zawór kulowy z wykładziną z PTFE typu BR 20a Zastosowanie: Zawór kulowy o szczelnym zamknięciu, z wykładziną z PTFE, przeznaczony do mediów agresywnych, zwłaszcza w instalacjach chemicznych o wysokich wymaganiach. Średnica nominalna DN 15 do DN 200, jak również NPS1 do NPS8 Ciśnienie nominalne PN 16, jak rownież ANSI cl150 Temperatury -10 C do 200 C (14 F do 392 F) (Inne zakresy temperatur, opcjonalnie) Urządzenie nastawcze składa się z zaworu kulowego PTFE z siłownikiem pneumatycznym, przekładni ręcznej lub dźwigni ręcznej. Właściwości urządzenia: Pełen przelot, wysoki współczynnik przepływu KV Korpus z EN-JS 1049 (0.7043/ A395) z wykładziną PTFE (minimalna grubość ścianki 5mm) Wymienne pierścienie uszczelniające z PTFE Kula z trzpieniem, wykonana ze stali nierdzewnej w płaszczu PTFE (minimalna grubość ścianki 5mm) Bez efektu histerezy, idealne do zadań regulacyjnych Nie wymagające kontroli uszczelnienie trzpienia poprzez zastosowanie zespołu pierścieni uszczelniających z PTFE Działanie w systemie otwarte- zamknięte, klasa przecieku A zgodnie z DIN EN Przyłącze zgodnie z DIN/ISO 5211 DIN- długość zabudowy zgodnie z normą DIN EN 558, seria 1 ANSI- długość zabudowy zgodnie z normą DIN EN 558, seria 3 Powłoka PU (RAL 9005) wykonana z 2 komponentów wysokiej jakości jako ochrona przeciw działaniu korozji Rys. 1 - Zawór kulowy typu BR 20a z wykładziną z PTFE Wykonania: Zawór kulowy z PTFE nastepujących opcjach: Zawór kulowy z PTFE z dźwignią ręczną (DN 15 do 100 lub NPS1 do NPS4) Zawór kulowy z PTFE z przekładnią reczną Zawór kulowy z PTFE z pneumatycznym siłownikiem obrotowym (szczegóły- patrz odpowiednia karta katalogowa) według życzenia klienta Rys. 2 Zawór kulowy typu BR 20a z wykładziną z PTFE, z siłownikiem obrotowym typu BR 31a Strona 1 z 8

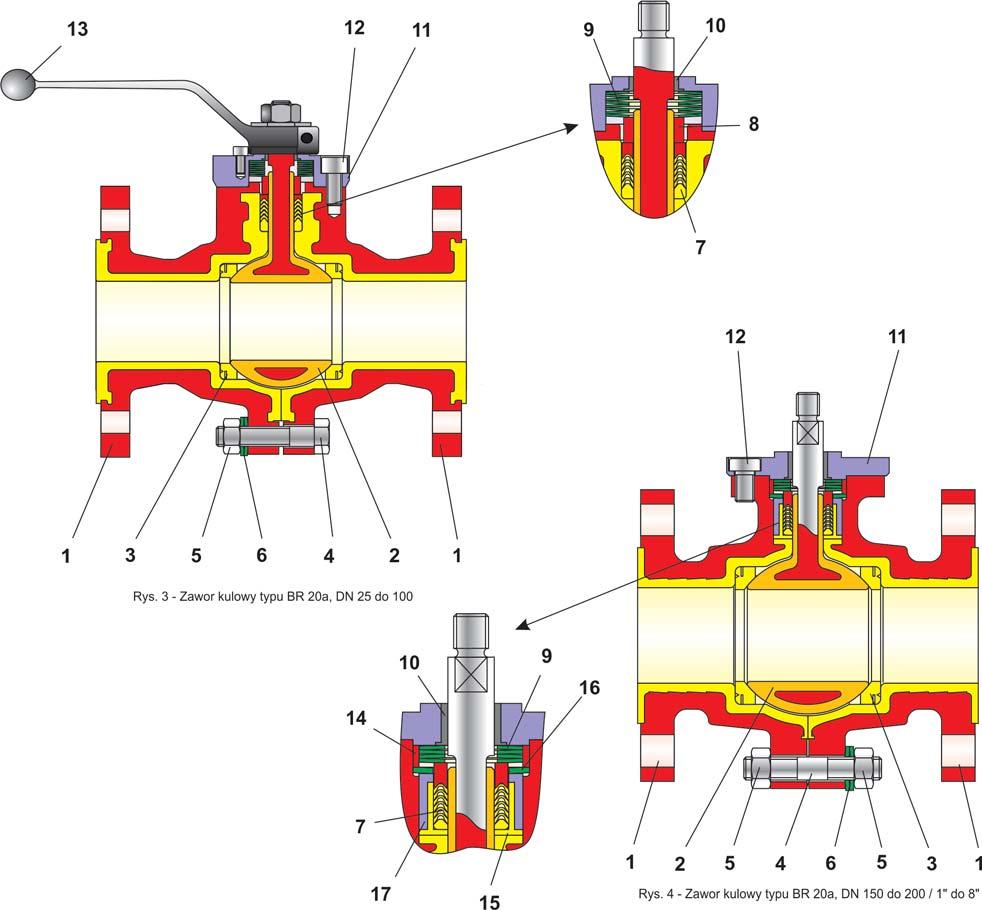

2 Nr. Nazwa Nr. Nazwa 1 korpus wyłożony PTFE 10 tuleja łożyskowa 2 kula z płaszczem 11 kołnierz dławnicy 3 pierścień uszczelniający 12 śruba 4 śruba / śruba dwustronna 13 dźwignia ręczna 5 nakrętka 14 Pierścień centrujący 6 sprężyny talerzowe 15 tuleja PTFE 7 zespół uszczelniający dławnicę 16 sprężyny talerzowe 8 pierścień dociskowy 17 tuleja 9 zestaw sprężyn talerzowych Tabela 1 - wykaz części Strona 2 z 8

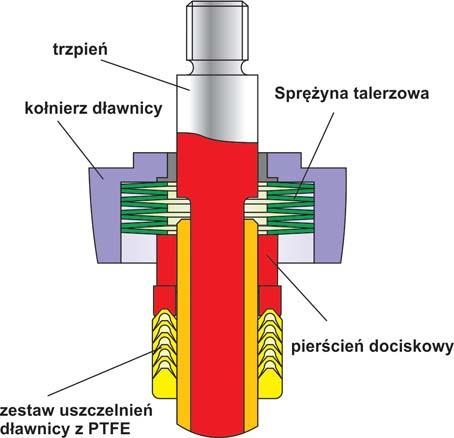

3 Inne wykonania: Korpus z Zawór spustowy z wykładziną zob. typ BR 21a Regulacyjny zawór kulowy dzięki zastosowaniu pierścienia uszczelniającego dla uzyskania odpowiedniej charakterystyki Wykładzina ze specjalnych kompozytów PTFE Wykładzina PTFE- przewodząca Płaszcz grzewczy ze stali nierdzewnej Uszczelnienie trzpienia kuli za pomocą dwóch zespołów pierścieni uszczelniających i z przyłączem kontrolnych (podwójna dławnica) Wpust kołnierza zgodnie z normą DIN EN 1092 Różne materiały kuli i pierścienia uszczelniającego Materiał uszczelniający zgodny z normą FDA Wykonanie dostosowane pod klienta Sposób działania: Przepływ przez zawory kulowe typu BR 20a może odbywać się przy pełnym przelocie w dowolnym kierunku. Kula ( 2 ) wraz z jej cylindrycznym przelotem jest zamocowana obrotowo na osi. Kąt obrotu kuli decyduje o przepływie przez wolną przestrzeń powstającą pomiędzy korpusem ( 1 ) i kanałem kuli. Przy otwartym zaworze następuje całkowity przelot. Kula ( 2 ) umieszczona w korpusie wyłożonym PTFE jest uszczelniona przez wymienne pierścienie gniazda ( 3 ), trzpień przez niewymagający konserwacji zespół pierścieni ( 7 ) uszczelniających dławnicy z PTFE z regulacją docisku za pomocą sprężyn talerzowych ( 9 ) znajdujących się powyżej szczeliwa. Wyprowadzony na zewnątrz trzpień kuli jest wyposażony (do DN 100/ NPS4) w dzwignię ręczną ( 13 ) Opcjonalnie może zostać wyposażony w siłownik pneumatyczny lub przekładnię ręczną. Wskazówka Przed zastosowaniem zaworu kulowego w strefach zagrożonych wybuchem należy sprawdzić zgodność z dyrektywą ATEX 94/9/EG na podstawie instrukcji obsługi zaworu BA 20a. Opcjonalny dobór materiałów: Dla optymalnego dopasowania do panujących warunków pracy, zawór kulowy BR 20a (korpus, trzpień, kula i uszczelnienia) uwzględniając wymagania aplikacyjne, może byc modyfi kowany pod względem materialów użytych do jego wykonania. Dodatkowe wyposażenie i części: Dla urządzeń ustawczych dostępne są następujące osprzęty, do nabycia pojedynczo lub w dowolnych zestawieniach. urządzenie zabezpieczające przedłużenie trzpienia (standardowo 100 mm) pneumatyczne lub elektryczne siłowniki obrotowe pozycjoner wyłącznik krańcowy zawór elektromagnetyczny stacja fi ltrująco- redukcyjna płaszcz grzewczy Inne opcje dodatkowe, na zapytanie Zalety uszczelnienia za pomocą zestawu sprężyn talerzowych bezobsługowe i samoustawiające najwyższa szczelność przy ekstremalnych wahaniach ciśnienia i temperatury dłuższa żywotność Pozycja bezpieczeństwa: W zależności od wykonania napędu obrotowego, w przypadku odciążenia ciśnieniowego lub zaniku energii zasilania, zawór kulowy może przyjmować jedno z dwóch położeń bezpieczeństwa: Zawór w położeniu ZAMKNIĘTY W przypadku zaniku zasilania pomocniczego, zawór kulowy zostaje zamknięty. Otwarcie zaworu kulowego następuje wraz ze wzrostem nacisku względem sprężyny. Zawór w położeniu OTWARTY W przypadku zaniku zasilania pomocniczego, zawór kulowy zostaje otwarty. Zamknięcie zaworu kulowego następuje wraz ze wzrostem nacisku wzgledem sprężyny. Wskazówka Zawór kulowy może być wykorzystywany do realizacji funkcji regulacyjnych (zob. karta katalogowa DB20a-kd). Rys. 5 Strona 3 z 8

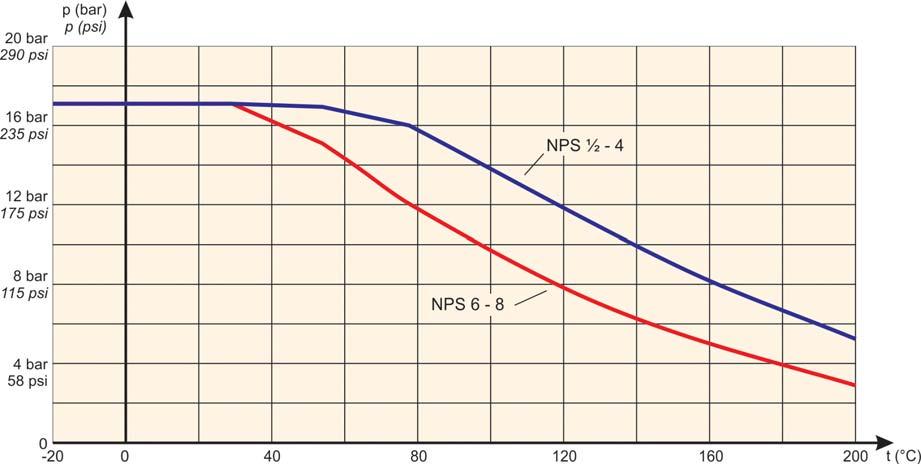

4 Wykres ciśnień i temperatury: Zasięg ciśnień i temperatur jest określony na wykresie. Dane i medium mogą mieć wpływ na wartości przedstawione na wykresie Zakres ciśnienia i temperatury / PM Rys. 6 Wykres ciśnienia i temperatury Zakres ciśnienia i temperatury / ANSI Rys. 7 Wykres ciśnienia i temperatury Strona 4 z 8

5 Dane techniczne: DIN ANSI Średnica nominalna DN 15 do DN 200 NPS1 do NPS8 Ciśnienie nominalne PN 16 cl150 Zakres temperatury -10 C do 200 C ( 14 F do 392 F ) Uszczelnienie kuli PTFE - białe Przeciek klasa przecieku A zgodnie z DIN EN , badanie P12 ( przeciek 1BO zgodnie z DIN 3230, seria 3) Kołnierze DIN EN , forma B ASME B16,34 Uszczelnienie dławnicy dociskane za pomocą sprężyn talerzowych, zespół pierścieni uszczelniających z PTFE Długość zabudowy DIN-długość zabudowy według DIN EN 558, 1 ANSI-długość zabudowy według DIN EN 558, 3 Tabela 2 - Dane techniczne Materiały: DIN ANSI Korpus EN-JS 1049 / z wykładziną PTFE (min. 5 mm) A395 z wykładziną PTFE (min. 5 mm) Kula wraz z trzpieniem / w płaszczu z PTFE (min. 5 mm) Pierścienie uszczelniające PTFE- białe Uszczelnienie dławnicy PTFE pierścienie V Sprężyny talerzowe pokryte powłoką Delta Tone Tuleja łożyskowa PTFE - 25 % węgla Uszczelnienie korpusu PTFE Lakierowanie Dwuskładnikowa farba poliuretanowa czarny (RAL 9005) Tabela 3 Materiały Współczynnik kvs i wartości Cv: DN NPS ½ 1 1 ½ kvs Cv Tabela 4 - wartości kvs i wartości Cv Momenty obrotowe i rozruchowe: DN NPS Różnica ciśnień Δp Dopuszczalny moment obrotowy Mdmax w Nm Wymagany moment obrotowy, roboczy Md w Nm Moment rozruchowy Mdl w Nm ½ Tabela 5 Max. dopuszczalne momenty obrotowe Mdmax, wymagane momenty robocze MdLauf i rozruchowe Mdl w Nm Podane momenty rozruchowe są wartościami średnimi, uzyskanymi w wyniku pomiarów przeprowadzonych dla powietrza przy danej różnicy ciśnień w temperaturze 20 C. Rzeczywista temperatura robocza, rodzaj medium oraz dłuższy czas pracy mogą zmienić wielkości momentów rozruchowych i obrotowych. Wymienione maksymalne i dopuszczalne momenty obrotowe obowiązują dla wymienionych w tabeli 3 materiałów. Strona 5 z 8

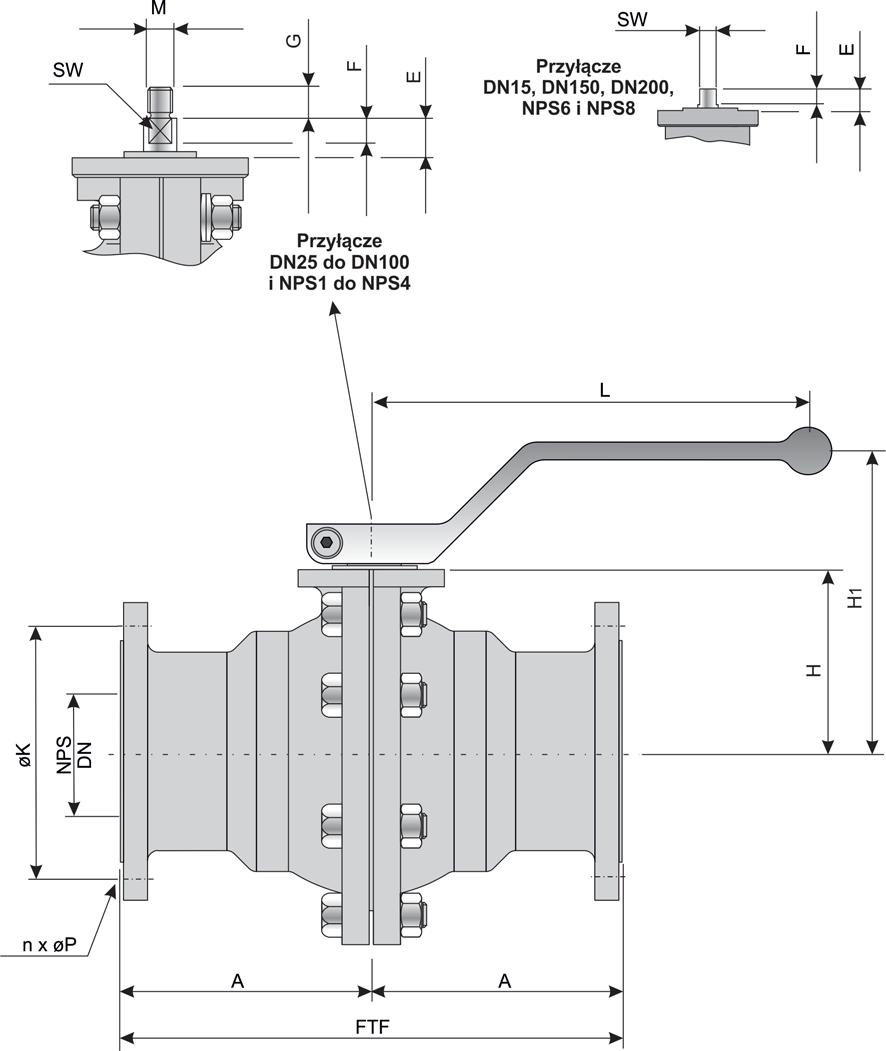

6 Wymiary i masy : Rys.7 Wymiary Strona 6 z 8

7 DN FTF A H H E F G M - M12 M12 M12 M16 M16 M24 - L SW Przyłącze zgodnie z DIN ISO F05 F05 F05 F05 F07 F07 F14 F16 ØK nxøp 4x14 4x14 4x18 4x18 8x18 8x18 8x22 8x22 Masa NPS 1/2 1 11/ FTF A H H E F G M - M12 M12 M12 M16 M24 - L SW Przyłącze zgodnie z DIN ISO F05 F05 F05 F05 F07 F07 F14 F16 ØK nxøp 4x15.7 4x15.7 4x15.7 4x19.1 4x19.1 8x19.1 8x22.2 8x22.2 Masa Tabela 6 Wymiary w mm, masa w kg Strona 7 z 8

8 Wybór i konfiguracja zaworu kulowego: 1. Ustalenie wymaganej średnicy nominalnej 2. Wybór armatury przy uwzględnieniu danych z tabeli 2, tabeli 3 oraz rysunku 5 i 6 3. Wybór napędu przy uwzględnieniu danych z tabeli 5 4. Wybór opcji dodatkowych Tekst zamówienia: Zawór kulowy PTFE Typ BR 20 a DN / NPS... PN / ANSI Class... ewentualnie wykonanie specjalne Dźwignia ręczna evtl. siłownik Typ Ciśnienie nastawcze... bar Pozycja bezpieczeństwa... Sygnalizator graniczny Typ... Zawór elektromagnetyczny Typ... Pozycjoner Typ... Inne... Wskazówka: szczegółowe informacje wynikające z zamówienia i wykonania różniące się od niniejszego opisu technicznego należy w razie potrzeby pobrać z odpowiedniego potwierdzenia zamówienia. Strona 8 z 8 PDF=1254
