1 Nordic Cab Urban Instrukcja i podręcznik użytkownika Odkrywaj świat razem z nami NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 1 z 26

2 NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 2 z 26

3 SPIS TREŚCI WSTĘP... 5 NASZA HISTORIA... 5 SYMBOLE... 6 BEZPIECZEŃSTWA... 6 INSTRUKCJE BEZPIECZEŃSTWA... 6 ZASADY BEZPIECZNEJ JAZDY... 7 LISTA CZĘŚCI... 8 PRZYGOTOWANIE DO UŻYTKOWANIA MONTAŻ AMORTYZATORA I HAMULCA TARCZOWEGO REGULACJA HAMULCÓW REGULACJA AMORTYZATORA PRZYGOTOWANIE KABINY MONTAŻ KÓŁ FUNKCJE OSŁONA KABINY: HAMULEC I HAMULEC POSTOJOWY SIEDZENIE SZELKI BEZPIECZEŃSTWA REGULACJA RĄCZKI SKŁADANIE WÓZKA KONWERSJE PRZYCZEPKA ROWEROWA WÓZEK SPACEROWY JOGGER ZESTAW NARCIARSKI I TREKKINGOWY KONSERWACJA WARUNKI GWARANCJI DANE TECHNICZNE NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 3 z 26

4 NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 4 z 26

5 WSTĘP Gratulujemy zakupu nowego wózka Urban oraz dziękujemy za wybranie NordicCab Urban! Jeden wózek na każdą okazję! Naszym celem jest dostarczanie bezpiecznych, wygodnych i funkcjonalnych rozwiązań w zakresie przewożenia dzieci. Nasz środek transportu sprawdza się w każdej pogodzie i w większości rodzajów aktywności fizycznej. Ułatwia codzienne życie jego użytkowników, jest przyjazny dla środowiska i korzystnie wpływa na zdrowie. NASZA HISTORIA W 1980 r. Dagfinn Nyborg przedstawił pomysł wózka, który mógł ciągnąć jego pies, Gorm. Pomysł, który powstał jako hobby, został wkrótce skomercjalizowany. Pierwszy sprzedany wózek nazywał się Kombikjerra (Kombi-sanie) i wykorzystywał wiele spośród rozwiązań stosowanych również w obecnym NordicCab. Podobnie jak dzisiaj, wózek był przeznaczony do ciągnięcia przez psa lub rower, a nawet przez ludzi. Koncepcja wózka była stopniowo rozwijana. Powstawały nowe pomysły, a z biegiem czasu pojawiło się wiele wersji Kombikjerra, nazwanego potem Rocky2. Rocky2 stał się naszą marką na wiele lat do momentu, gdy zdecydowaliśmy się zmienić nazwę na NordicCab. Stało się tak na skutek informacji uzyskanych od naszych partnerów w USA, którzy przekazali nam, że nazwa może kojarzyć się z pewnym facetem o nazwisku Balboa. Wcześniejsze wersje modelu Rocky2 są wciąż używane w Norwegii i Szwecji. Modele Rocky2 zyskały dobrą opinię klientów, lecz my nie chcieliśmy na tym poprzestać... Nowsza wersja naszego produktu, NordicCab, to efekt znacznego udoskonalenia i rozwinięcia naszej koncepcji. W ten sposób powstał wózek na światowym poziomie we wszystkich obszarach zastosowania. Zestaw narciarski, przyczepka rowerowa i zaprzęg stały się produktami najwyższej klasy. Oferujemy także tryb wózka spacerowego i do biegania/joggingu, dzięki czemu nasz produkt jest idealny dla aktywnie spędzających czas rodzin z dziećmi. Wózek jest wyposażony w szereg akcesoriów i wyjątkowych rozwiązań, dzięki którym korzystanie z niego jest przyjemnością dla dzieci, dorosłych, a nawet psa. Liczne opinie od naszych klientów uświadomiły nam, że udało nam się stworzyć niewiarygodnie dobry produkt! Nasze wyniki sprzedaży również potwierdzają nasz sukces. Uwaga: Należy zapoznać się z listą części na stronie 8, aby upewnić się, że dostarczony produkt jest kompletny. W przypadku braku jakichkolwiek części należy niezwłocznie skontaktować się z autoryzowanym dystrybutorem, u którego zakupiono wózek Urban. Ważne: NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 5 z 26

6 Należy przećwiczyć montaż, otwieranie i zamykanie osłony kabiny oraz składanie wózka, aby zapoznać się z możliwościami wózka i jego funkcjami zabezpieczającymi. Większość części dostarczanego wózka jest już zamontowana. SYMBOLE BEZPIECZEŃSTWA : Ten symbol jest ważny, ponieważ przyczynia się do bezpiecznego użytkowania wózka Urban. Nieprzestrzeganie ostrzeżeń może doprowadzić do wypadku, obrażeń, a nawet śmierci pasażera(ów). UWAGA: Ten symbol wskazuje działania, jakie należy podjąć w celu uniknięcia uszkodzenia wózka Urban. INSTRUKCJE BEZPIECZEŃSTWA : Przed przystąpieniem do przewożenia dzieci należy dokładnie zapoznać się z podręcznikiem użytkownika oraz przetestować wózek. W razie jakichkolwiek niejasności należy skontaktować się z dystrybutorem NordicCab Urban. Należy zawsze używać oryginalnych części przeznaczonych do wózka Urban. Pozostawiając wózek bez nadzoru, należy zaciągnąć hamulec postojowy. Należy zachować ostrożność podczas rozkładania lub składania wózka, aby uniknąć przytrzaśnięcia palców. Nie należy dokonywać żadnych modyfikacji ani zmian w wózku. Dopilnować, by dzieci nie miały kontaktu z jakimikolwiek ruchomymi częściami wózka. Odnosi się to również do ubrań, sznurówek, zabawek, itp. Nie należy zostawiać dzieci w wózku bez opieki. Należy użytkować wózek wyłącznie zgodnie z instrukcjami producenta, ponieważ zapewnia to większe bezpieczeństwo. Nie należy jednocześnie przewozić więcej niż 2 dzieci w wózku ani przekraczać ograniczeń dotyczących wagi lub wzrostu. Należy zapiąć dziecko przy użyciu szelek bezpieczeństwa oraz upewnić się, że siedzi ono prawidłowo przez cały czas. Korzystając z pojazdu w trybie wózka dziecięcego lub do joggingu można przewozić dziecko o wadze do 9 kg w foteliku (dostępnym jako wyposażenie dodatkowe). W przypadku przekroczenia maksymalnego dopuszczalnego obciążenia wózek Urban może tracić stabilność. Wózek Urban może tracić stabilność w przypadku używania koszyka zakupowego, torby lub stelaża nieprzeznaczonego do stosowania z modelem Explorer. Używając modelu Urban w trybie wózka dziecięcego lub do joggingu należy zawsze stosować pas bezpieczeństwa. Należy korzystać z podręcznika w wersji językowej użytkownika, jeśli jest ona dostępna. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 6 z 26

7 ZASADY BEZPIECZNEJ JAZDY : Nie należy używać fotelików samochodowych ani innych fotelików niezatwierdzonych przez producenta. Należy zawsze używać roweru w dobrym stanie technicznym, wyposażonym w dobre hamulce i mającym prawidłowe ciśnienie powietrza w oponach. Przed każdą jazdą należy upewnić się, że ciśnienie powietrza w oponach roweru oraz wózka jest zgodne z zalecanymi wartościami. Korzystając z wózka, należy zawsze przestrzegać zasad bezpieczeństwa. Szelki bezpieczeństwa dziecka muszą być prawidłowo założone przez cały czas. W celu zapewnienia możliwie najlepszej widoczności należy zawsze używać flagi ostrzegawczej. Dzieci poniżej 1. roku życia nie powinny być przewożone w przyczepce rowerowej. Kask rowerowy każde przewożone dziecko musi mieć założony kask rowerowy. Kask musi być odpowiednio dopasowany do głowy dziecka oraz posiadać atest CPSC lub CE. Mięśnie szyi dziecka muszą być rozwinięte w takim stopniu, aby dziecko potrafiło utrzymywać głowę w pozycji wyprostowanej. W przypadku nieostrożnego użytkowania przyczepki może dojść do jej przewrócenia. Nie należy przejeżdżać przez dziury lub przedmioty z dużą prędkością. Należy dopilnować, by dziecko nie przechylało się na boki ani nie poruszało w sposób, który mógłby zmienić rozkład obciążenia wózka. Nie należy skręcać ani zjeżdżać ze wzniesienia terenu z dużą prędkością. Podczas manewru skręcania należy zawsze zachować ostrożność (maksymalnie 5 km/h). Maksymalna prędkość dla przyczepki rowerowej wynosi 24 km/h. Należy zawsze jeździć z opuszczoną osłoną i zapiętymi magnesami. Dzięki temu dziecko jest chronione przed kamykami lub innymi przedmiotami, które mogą uderzać w wózek. Maksymalne dopuszczalne obciążenie wynosi 45 kg. Maksymalna dopuszczalna waga całkowita wózka wynosi 62,5 kg. Maksymalna dopuszczalna łączna waga pasażerów wynosi 36 kg. Należy upewnić się, że obciążenie na końcu dyszla (w miejscu zaczepu roweru) jest większe niż 2 kg, lecz nie przekracza 9 kg przy pełnym obciążeniu wózka. W przypadku przekroczenia tego limitu należy zmienić rozkład obciążenia w wózku tak, aby obciążenie mieściło się w wymaganych granicach. Technika jazdy rowerem holującym przyczepkę BARDZO różni się od zwykłej jazdy rowerem. Większe obciążenie znacząco wydłuża czas potrzebny do ruszenia roweru z miejsca i zatrzymania go. Rower z przyczepką jest również znacznie dłuższy, więc należy brać pod uwagę fakt, że przejechanie skrzyżowania trwa znacznie dłużej. Podczas skręcania należy pamiętać o zachowaniu odstępu uwzględniającego szerokość przyczepki. Należy najpierw przećwiczyć jazdę rowerem holującym przyczepkę bez dzieci, aby nabyć wprawy w poruszaniu się takim pojazdem. Z tyłu wózka powinno być widoczne światło odblaskowe (spełniające wymogi CPSC). Przed każdą jazdą należy upewnić się, że podłączona przyczepa nie koliduje z układem hamulcowym, napędowym ani kierowniczym roweru. Nie jeździć rowerem w nocy bez odpowiedniego oświetlenia. Należy używać świateł zgodnie z miejscowymi przepisami. Lżejsze dziecko musi zawsze siedzieć z lewej strony (patrząc od tyłu). Przed każdą jazdą należy upewnić się, że zaczep roweru jest prawidłowo zamocowany. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 7 z 26

8 LISTA CZĘŚCI NR NUMER NAZWA CZĘŚCI PODSTAWOWE WYPOSAŻENIE A 1 Kabina wózka (rama, osłona kabiny, siedzenia, poduszki, szelki) B 2 Koło aluminiowe 20 ze śrubami mocującymi x C 2 Kółko wózka x D 1 Dyszel rowerowy x E 1 Zaczep rowerowy x F 1 Flaga x G 1 Czerwona lampka LED x x ZESTAW DO BIEGANIA (sprzedawany osobno) ZESTAW NARCIARSKI (sprzedawany osobno) H 2 Ramię koła joggera x I 1 Koło joggera 16 x J 2 Narty ze wspornikiem x K 2 Śruba osi nart x L 2 Gięty drążek aluminiowy x M 2 Prosty drążek aluminiowy x N 4 Przetyczki z rzepem x O 1 Szelki x NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 8 z 26

9 NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 9 z 26

10 PRZYGOTOWANIE DO UŻYTKOWANIA MONTAŻ AMORTYZATORA I HAMULCA TARCZOWEGO Niezbędne narzędzia (nie załączone): Klucz nastawny x 1 Śrubokręt x 1 Imbus x 2 Odkręcić czarne śruby z zawieszenia. Upewnić się, że plastikowe tuleje pozostały w otworach. Obrócić wózek do góry dnem na powierzchni, która nie uszkodzi ramy ani osłony kabiny. Umieścić amortyzator i hamulec w kasecie. Upewnić się, że tarcza hamulca znajduje się po zewnętrznej stronie wózka, a plastikowy drążek na końcu drążka amortyzującego jest skierowany ku górze Włożyć aluminiową część pod białe pręty z włókna szklanego. Włożyć cienką śrubę od wewnętrznej strony tarczy hamulca oraz wzdłuż zielonego gumowego amortyzatora. Śruby znajdują się w osobnej torebce wraz z osiami kół. Dokręcić nakrętkę z drugiej strony. Zlokalizować punkt, w którym otwory w drążku amortyzującym oraz rama nachodzą na siebie. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 10 z 26

11 Przygotować czarną śrubę z gwintem wewnętrznym. Umieścić śrubę w otworze w aluminiowej części oraz w ramie od zewnętrznej strony. Następnie umieścić krótką śrubę w otworze. Dokręcić śrubę. REGULACJA HAMULCÓW Regulacja zacisku hamulca na tarczy. Zlokalizować otwór we wsporniku wewnątrz zacisku hamulca. Włożyć klucz imbusowy do otworu aż zetknie się ze śrubą. Teraz można wyregulować nacisk zacisku na tarczę hamulca. REGULACJA LINKI HAMULCOWEJ Pod wózkiem można dokonać regulacji linki hamulcowej w dwóch miejscach, po jednym z każdej strony. Należy je obracać, aby wyregulować naprężenie przewodu. Linkę można wyregulować również przy hamulcu ręcznym. W tym miejscu reguluje się naprężenie całej linki. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 11 z 26

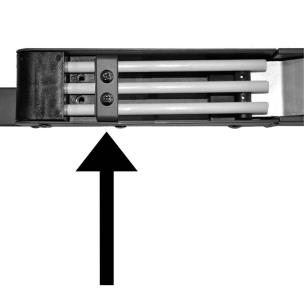

12 REGULACJA AMORTYZATORA Możliwe są dwa ustawienia amortyzatora, w zależności od obciążenia wózka. Ustawienie zmienia się, przesuwając drążek nad prętami z włókna szklanego kg 25 kg Upewnić się, że śruby są dobrze dokręcone. Po pewnym czasie użytkowania wózka należy sprawdzić, czy na śrubach nie ma luzu. Podczas montażu należy zachować ostrożność, aby uniknąć skaleczenia lub przytrzaśnięcia palców. UWAGA Dopilnować, by w trakcie montażu wózek znajdował się na odpowiednim podłożu, aby uniknąć uszkodzenia ramy i osłony kabiny. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 12 z 26

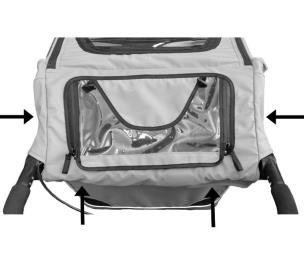

13 PRZYGOTOWANIE KABINY Podnieść osłonę kabiny i ramę z tyłu wózka. Chwycić rączkę wózka i pociągnąć ją do siebie. Podciągnąć rączkę maksymalnie do góry, aż belki poprzeczne zetkną się u góry. Wcisnąć dolną belkę poprzeczną w plastikowy rowek. Zachować ostrożność, aby uniknąć obrażeń palców. Zachować ostrożność, aby nie zakleszczyć żadnych plastikowych elementów, przewodów lub tkaniny. Gdy belka znajdzie się w rowku, należy zablokować ją na miejscu przy pomocy zacisku. Zachować ostrożność, aby uniknąć obrażeń palców. Upewnić się, że górna część ramy jest solidnie zamocowana Znaleźć odpowiednie dla siebie ustawienie rączki. Pociągnąć czerwony zatrzask do siebie, zgodnie z ilustracją. Dostosować ustawienie rączki. Następnie wcisnąć go i zablokować. Naciągnąć tylną część osłony kabiny przez przełożenie górnych klap przez drążek od wewnątrz. Zapiąć rzepy. Naciągnąć boczną osłonę kabiny przez zapięcie paska na miejscu i zaciśnięcie go. Następnie przełożyć przez niego górną część osłony kabiny i zapiąć rzepy. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 13 z 26

14 MONTAŻ KÓŁ Umieścić załączoną śrubę w piaście koła i docisnąć ją, naciskając przycisk na końcu śruby. Następnie umieścić śrubę w otworze z boku wózka. Pociągnąć koło, aby upewnić się, że jest bezpiecznie zablokowane na swoim miejscu. Montaż zakończony. UWAGA Należy zachować ostrożność podczas montażu/demontażu wózka. Umieścić wózek ostrożnie na ziemi i zachować szczególną ostrożność podczas manewrowania zaczepem koła lub hamulcem / hamulcem tarczowym. Nie ciągnąć ani nie pchać wózka, jeśli koła nie są zamocowane. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 14 z 26

15 FUNKCJE OSŁONA KABINY: W przedniej części kabiny znajduje się moskitiera, okno/osłona przeciwdeszczowa i przeciwsłoneczna. Osłonę kabiny otwiera się i zamyka suwakiem i przytrzymuje w miejscu przy użyciu magnesu. Aby otworzyć osłonę kabiny z przodu, należy odsunąć suwaki przy górnej krawędzi. Podwinąć osłonę i przytwierdzić do górnej części przy użyciu paska. W razie potrzeby można rozwinąć osłony przeciwsłoneczne. Można je podwinąć i przechowywać w górnej części osłony, pomiędzy oknem i moskitierą, zaczepiając rzepami. W razie potrzeby można rozwinąć boczne osłony przeciwsłoneczne. Można je podwinąć i przechowywać w kieszeniach nad oknami. Mocuje się je przy pomocy rzepów Klapa u góry zapewnia dobry widok na dziecko. W celu zapewnienia lepszej wentylacji można również podwinąć okno. Mocuje się je przy użyciu paska. W przedniej części znajdują się po obu stronach dwa otwory wentylacyjne. Można je otworzyć, aby w razie potrzeby zwiększyć wentylację. Otwory wentylacyjne można zamknąć, naciągając na nie osłonę. Mocuje się je przy pomocy rzepów. Nad otworami wentylacyjnymi znajduje się uchwyt na butelkę. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 15 z 26

16 Podczas jazdy rowerem wraz z wózkiem osłona kabiny musi być zawsze naciągnięta, aby zapobiec wpadaniu różnych przedmiotów do wózka. Należy upewnić się, że dziecko przebywa w odpowiedniej temperaturze przez cały czas. Należy upewnić się, że dziecko przebywa w odpowiedniej temperaturze przez cały czas. UWAGA Nie pozwolić, by w wózku przez dłuższy czas utrzymywała się wilgoć. Może to doprowadzić do wytworzenia się pleśni. W okresie dłuższego przechowywania należy umieścić wózek w suchym miejscu, pozostawiając odsłonięte otwory wentylacyjne. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 16 z 26

17 HAMULEC I HAMULEC POSTOJOWY Pchając wózek, należy mieć owinięty wokół nadgarstka pasek bezpieczeństwa. Przełożyć rękę przez pętlę w pasku. Hamulec postojowy uruchamia się przez obrócenie paska bezpieczeństwa wokół hamulca ręcznego, dociągnięcie i zablokowanie przy pomocy rzepu. Pociągnąć wózek, aby upewnić się, że koła są unieruchomione. Hamulec oraz hamulec postojowy są uruchamiane z rączki hamulca do hamulców tarczowych. Nie należy pozostawiać wózka na pochyłym podłożu. Wózek należy zawsze parkować na płaskiej powierzchni. Nigdy nie pozostawiać dzieci w wózku bez opieki. Należy zawsze upewnić się, że hamulec postojowy blokuje oba koła. SIEDZENIE Model Urban wyposażony jest w dwa niezależne siedzenia. Siedzenie z prawej strony (patrząc w kierunku jazdy wózka) jest nieco szersze niż to z lewej. Ustawienie siedzenia jest regulowane. Pociągnąć klamrę pod siedzeniem i pchnąć lub pociągnąć siedzenie w żądanym kierunku. Na macie gromadzi się woda i brud, które dzieci wnoszą do wózka. Matę można z łatwością wyjąć i wyczyścić. Mocuje się ją przy pomocy rzepów. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 17 z 26

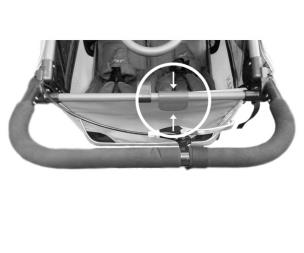

18 Należy zawsze sadzać cięższe dziecko w siedzeniu z prawej strony (patrząc w kierunku jazdy wózka). W przypadku przewożenia jednego dziecka powinno ono siedzieć zawsze w siedzeniu z prawej strony, niezależnie od wzrostu dziecka. Przed przystąpieniem do regulacji siedzenia należy zawsze wyjąć dziecko z wózka. Regulacja siedzenia z dzieckiem może skutkować obrażeniami u dziecka lub uszkodzeniem siedzenia. SZELKI BEZPIECZEŃSTWA Model Urban jest wyposażony w szelki bezpieczeństwa z 5- punktowym systemem mocowania. Odpiąć sprzączkę i umieścić dziecko w wózku. Dolną część szelek przeciągnąć między nogami dziecka. Należy upewnić się, że pas biodrowy znajduje się nad talią dziecka, a górne pasy są przełożone przez ramiona. Wpiąć sprzączki jedna po drugiej do usłyszenia kliknięcia. Dostosować długość pasów naramiennych, aby dziecko siedziało stabilnie, bezpiecznie i wygodnie w szelkach. Aby odpiąć szelki, należy wcisnąć przyciski zwalniające oznaczone strzałkami. Należy zawsze używać szelek bezpieczeństwa. REGULACJA RĄCZKI 1 Obrócić zatrzask do góry zgodnie z ilustracją, aby wyregulować rączkę zgodnie z potrzebą. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 18 z 26

19 SKŁADANIE WÓZKA Obniżyć oba siedzenia do pozycji leżącej. Otworzyć górną część osłony kabiny. Otworzyć tylną część osłony zamocowaną wokół ramy. Otworzyć zatrzask w rączce, aby ją poluzować Otworzyć zaciski, które przytrzymują ramę wózka. Wypchnąć tylną część z rowków. Wypchnąć całą tylną ramę przez siedzenia. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 19 z 26

20 KONWERSJE PRZYCZEPKA ROWEROWA Wcisnąć zatrzask w dół, aby umożliwić włożenie dyszla rowerowego. Włożyć dyszel rowerowy do otworu aż do oporu. Wcisnąć zatrzask z powrotem na swoje miejsce. Niewielka część dyszla rowerowego będzie wystawać z tyłu. Umieścić przetyczkę zabezpieczającą w małym otworze Zamocować dołączony wspornik rowerowy na tylnej piaście roweru. Upewnić się, że wspornik wygina się na zewnątrz roweru. Zachować ostrożność, aby nie zgubić żadnych drobnych elementów ani sprężyn. Dokręcić. Umieścić końcówkę dyszla roweru we wsporniku. Zablokować przetyczką zabezpieczającą. Upewnić się, że pierścień przetyczki zabezpieczającej jest gwintowany wokół końcówki dyszla. Owinąć linkę bezpieczeństwa wokół ramy rowerowej (za widelcem) i zamocować pętlę do linki. Flagę umieścić w wąskiej kieszeni na prawym boku. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 20 z 26

21 Wypchnąć osłony koła po obu stronach wózka. Będzie słychać charakterystyczne kliknięcie. Lampka LED z tyłu musi być zawsze używana podczas korzystania z wózka w funkcji przyczepki rowerowej. Gdy wózek nie jest używany jako przyczepka rowerowa, dyszel można przechowywać i zabezpieczyć w kieszeni na prawym boku wózka. Dyszel rowerowy musi być zawsze przymocowany z lewej strony ramy (patrząc w kierunku jazdy wózka). Korzystając z wózka Urban w funkcji przyczepki rowerowej, należy zawsze używać flagi. Upewnić się, że żadne luźne elementy nie stykają się z kołem roweru. Upewnić się, że zaczep roweru jest prawidłowo przymocowany do roweru, a dyszel jest prawidłowo założony na zaczepie. Należy pamiętać o sprawdzaniu tych połączeń przed każdym użyciem przyczepki rowerowej. Przed użyciem należy upewnić się, że linka bezpieczeństwa jest prawidłowo podłączona. Nieprawidłowe użytkowanie lub zaniechanie korzystania z linki bezpieczeństwa może prowadzić do poważnych obrażeń. Upewnić się, że w kołach jest prawidłowe ciśnienie powietrza (oznaczone na oponach). Sprawdzić zaczep rowerowy, przewód hydrauliczny oraz dyszel rowerowy pod względem zużycia i uszkodzeń. Niezwłocznie wymienić w razie stwierdzenia NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 21 z 26

22 uszkodzenia lub znacznego zużycia. Należy zawsze upewnić się, że nie występuje ryzyko wplątania się jakichkolwiek pasków lub elementów w koło. WÓZEK SPACEROWY Umieścić kółko rowerowe we wsporniku. Dźwięk kliknięcia oznacza, że kółko jest umieszczone na swoim miejscu. Aby zdemontować kółko, należy nacisnąć przycisk na wsporniku. Wyciągnąć kółko. Jeśli kółko nie jest używane, można go przechowywać pod siedzeniem w wózku. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 22 z 26

23 JOGGER Umieścić drążki w otworach po obu stronach wózka aż do wystąpienia oporu. Wcisnąć zatrzaski z powrotem na swoje miejsce. Wsunąć koło w rowek z przodu. Docisnąć mechanizm szybkozwalniający. W razie potrzeby można dostosować kierunek koła przez obrócenie czerwonych elementów regulacyjnych pod drążkami. 5 6 Hamulec znajduje się na rączce i powoduje hamowanie obu tylnych kół. Należy pamiętać o stosowaniu paska bezpieczeństwa podczas używania wózka do biegania. Jeśli jogger nie jest używany, można go przechowywać w torbie pod wózkiem. NordicCab Instrukcja i podręcznik użytkownika NordicCab Urban Strona 23 z 26

24 ZESTAW NARCIARSKI I TREKKINGOWY Wcisnąć i przytrzymać czarny przycisk na śrubie płozy i umieścić śrubę w otworze wspornika płozy. Powtórzyć tę czynność przy drugim wsporniku. Wcisnąć czarny przycisk i umieścić śrubę w otworze w wózku. Powtórzyć tę czynność z drugiej strony. Po całkowitym włożeniu śruby zwolnić czarny przycisk wspornik płozy powinien być teraz prawidłowo przymocowany do wózka. Powtórzyć tę czynność z drugiej strony. Pociągnąć wspornik płozy, aby upewnić się, że jest on prawidłowo przymocowany do wózka. Powtórzyć tę czynność z drugiej strony Włożyć gięty drążek do otworu aż do poczucia oporu. Powtórzyć kroki z drugiej strony. Wcisnąć zatrzask z powrotem na swoje miejsce. Powtórzyć kroki z drugiej strony. Umieścić prosty drążek w giętym. Powtórzyć kroki z drugiej strony. Wybrać spośród trzech dostępnych długości. W trybie zestawu narciarskiego zaleca się korzystanie z największej długości Zablokować drążek na miejscu przy użyciu przetyczki z rzepem. Powtórzyć kroki z drugiej strony. Umieścić nylonową końcówkę z pętelką w prostym drążku. Powtórzyć tę czynność z drugiej strony. Zablokować w miejscu przy użyciu przetyczki z rzepem. Powtórzyć tę czynność z drugiej strony. Przymocować drążek do ciągnięcia do szelek przez przymocowanie karabinka do pierścienia na pasie biodrowym. Powtórzyć tę czynność z drugiej strony. NordicCab Instrukcja NordicCab Explorer Strona 24 z 26

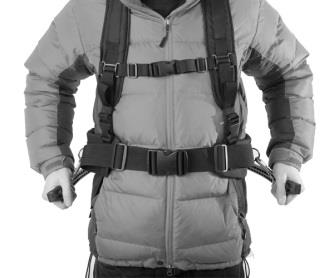

25 13 Założyć szelki tak, abo logo znajdowało się na plecach. Wyregulować długość przednich i tylnych pasów naramiennych tak, aby pas biodrowy znalazł się na biodrach. Można zmniejszyć tarcie na śniegu przez naniesienie wosku na ślizgi nart. Można użyć wosku w płynie, który jest łatwiejszy w aplikacji. Następnie wypolerować materiałem korkowym. NordicCab Instrukcja NordicCab Explorer Strona 25 z 26

26 KONSERWACJA Wózek Urban nie wymaga praktycznie żadnej konserwacji. Wszystkie metalowe części zostały wykonane z aluminium, stali nierdzewnej, stali chromowej lub ocynkowanej. Przestrzeganie poniższych prostych instrukcji dotyczących konserwacji pozwoli na utrzymanie wózka Urban w dobrym stanie przez wiele lat: Koła Regularnie myć i smarować śruby osi. W celu wyregulowania ruchu bocznego koła można wyregulować nakrętki na śrubach osi. Po każdym ich demontażu upewnić się, że koło jest bezpiecznie przymocowane do wózka. Osłona kabiny okno TPR chroniące przed działaniem promieni UV oraz wodoodporna tkanina poliestrowa Denier. Czyścić przy użyciu łagodnego mydła i zimnej wody. Nie używać silnych detergentów. Rozdarcia i dziury w osłonie kabiny mogą stanowić zagrożenie dla dzieci i należy je niezwłocznie naprawić. Nie należy długotrwale przetrzymywać osłony kabiny na słońcu. Zaleca się zastosowanie pokrowca (sprzedawanego osobno). Siedzenie i poduszki myć delikatnym mydłem i wodą. Nie używać suszarki. WARUNKI GWARANCJI Firma NordicCab AB udziela 1-rocznej gwarancji obejmującej wady materiału i wykonania. Gwarancja nie obejmuje zewnętrznego rozdarcia osłon materiałowych. Firma NordicCab AS lub autoryzowany sprzedawca Urban są zobowiązani do naprawy lub wymiany części z wadą produkcyjną (za wyjątkiem opon) przez okres jednego roku od pierwotnej daty zakupu. Jak wspomniano wyżej, roczna gwarancja obowiązuje w sytuacji normalnego użytkowania wózka Urban, zgodnie z instrukcjami i podręcznikiem użytkownika. Gwarancja obejmuje wyłącznie właścicieli wózka Urban, którzy przedstawią oryginalny paragon zakupu produktu od autoryzowanego sprzedawcy wózka Urban lub firmy NordicCab AB. Niniejsza umowa nie obejmuje żadnych innych ustnych ustaleń, gwarancji, warunków i tym podobnych. Niniejsza umowa traci ważność w przypadku niewłaściwego użytkowania, modyfikacji, celowego uszkodzenia, wynajmu lub zaniedbania wózka Urban. Firma NordicCab AB udziela 10-letniej gwarancji na ramę. Gwarancja na ramę obejmuje wady i uszkodzenia samej ramy przez okres 10 lat od daty zakupu. Gwarancja na ramę obowiązuje w przypadku normalnego użytkowania wózka Urban, zgodnie z instrukcjami i podręcznikiem użytkownika. Do obsługi gwarancyjnej, należy skontaktować się z najbliższym dealerem Nordic Cab. DANE TECHNICZNE SZER. x DŁ. x WYS. (cm) ZŁOŻONY (bez kół) 63 x 88 x 34 ROZŁOŻONY (z kołami) 82 x 88 x 83 WAGA (bez koła) SZEROKOŚĆ W ŁOKCIACH WYSOKOŚĆ (od siedzenia do daszku) WIEK 17,5 kg Maksymalna: 29 cm 58 cm Dzieci w wieku do 4,5 lat. NordicCab Instrukcja NordicCab Explorer Strona 26 z 26
