Przykładowy opis konfiguracji bramy VIP 410 z funkcjonalnością routera.

Wielkość: px

Rozpocząć pokaz od strony:

Download "Przykładowy opis konfiguracji bramy VIP 410 z funkcjonalnością routera."

Jan Sikorski
8 lat temu
Przeglądów:

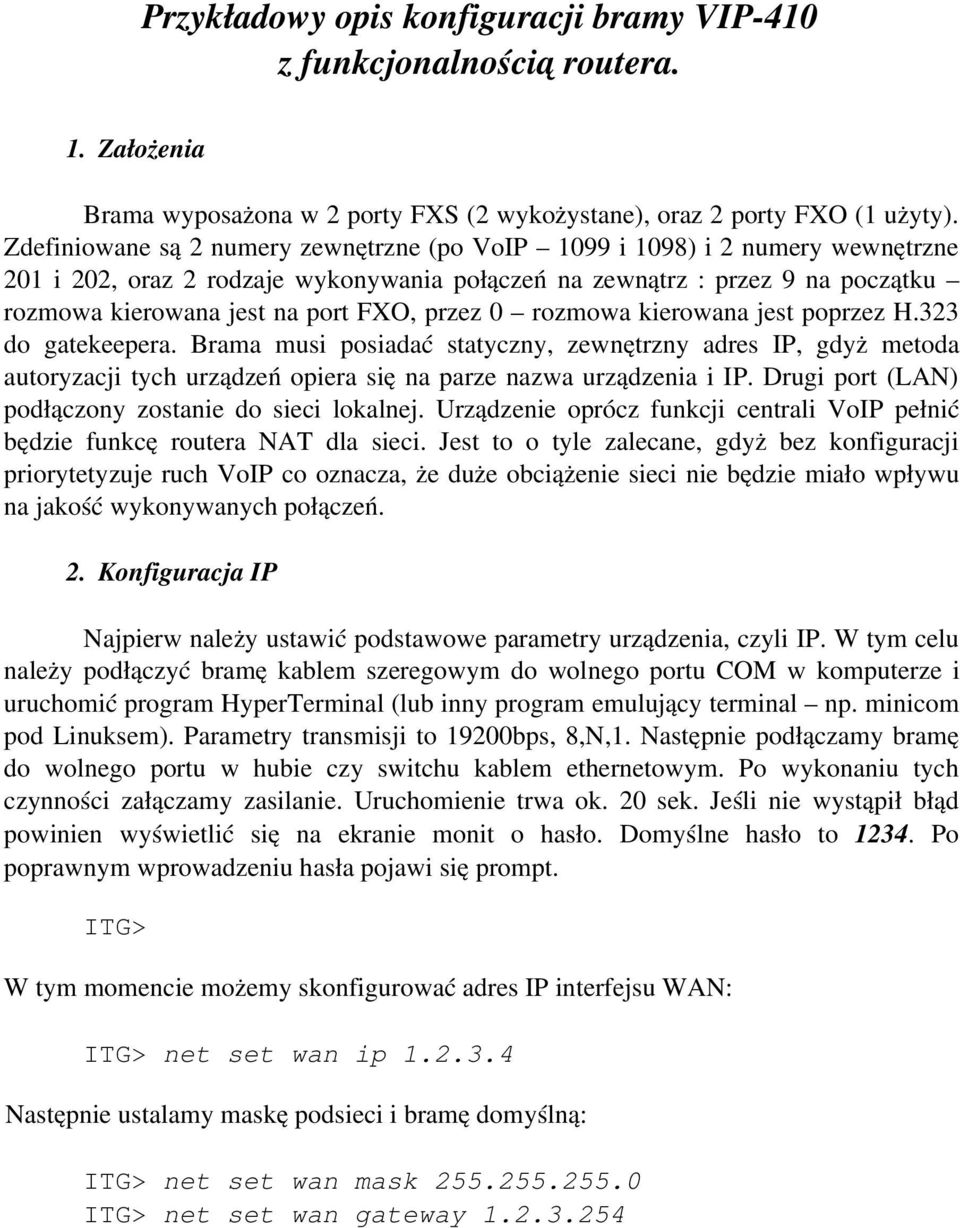

1 Przykładowy opis konfiguracji bramy VIP 410 z funkcjonalnością routera. 1. Założenia Brama wyposażona w 2 porty FXS (2 wykożystane), oraz 2 porty FXO (1 użyty). Zdefiniowane są 2 numery zewnętrzne (po VoIP 1099 i 1098) i 2 numery wewnętrzne 201 i 202, oraz 2 rodzaje wykonywania połączeń na zewnątrz : przez 9 na początku rozmowa kierowana jest na port FXO, przez 0 rozmowa kierowana jest poprzez H.323 do gatekeepera. Brama musi posiadać statyczny, zewnętrzny adres IP, gdyż metoda autoryzacji tych urządzeń opiera się na parze nazwa urządzenia i IP. Drugi port (LAN) podłączony zostanie do sieci lokalnej. Urządzenie oprócz funkcji centrali VoIP pełnić będzie funkcę routera NAT dla sieci. Jest to o tyle zalecane, gdyż bez konfiguracji priorytetyzuje ruch VoIP co oznacza, że duże obciążenie sieci nie będzie miało wpływu na jakość wykonywanych połączeń. 2. Konfiguracja IP Najpierw należy ustawić podstawowe parametry urządzenia, czyli IP. W tym celu należy podłączyć bramę kablem szeregowym do wolnego portu COM w komputerze i uruchomić program HyperTerminal (lub inny program emulujący terminal np. minicom pod Linuksem). Parametry transmisji to 19200bps, 8,N,1. Następnie podłączamy bramę do wolnego portu w hubie czy switchu kablem ethernetowym. Po wykonaniu tych czynności załączamy zasilanie. Uruchomienie trwa ok. 20 sek. Jeśli nie wystąpił błąd powinien wyświetlić się na ekranie monit o hasło. Domyślne hasło to Po poprawnym wprowadzeniu hasła pojawi się prompt. ITG> W tym momencie możemy skonfigurować adres IP interfejsu WAN: ITG> net set wan ip Następnie ustalamy maskę podsieci i bramę domyślną: ITG> net set wan mask ITG> net set wan gateway

przez 0 rozmowa kierowana jest poprzez H.323 do gatekeepera. Brama musi posiadać statyczny, zewnętrzny adres IP, gdyż metoda autoryzacji tych urządzeń opiera się na parze nazwa urządzenia i IP.

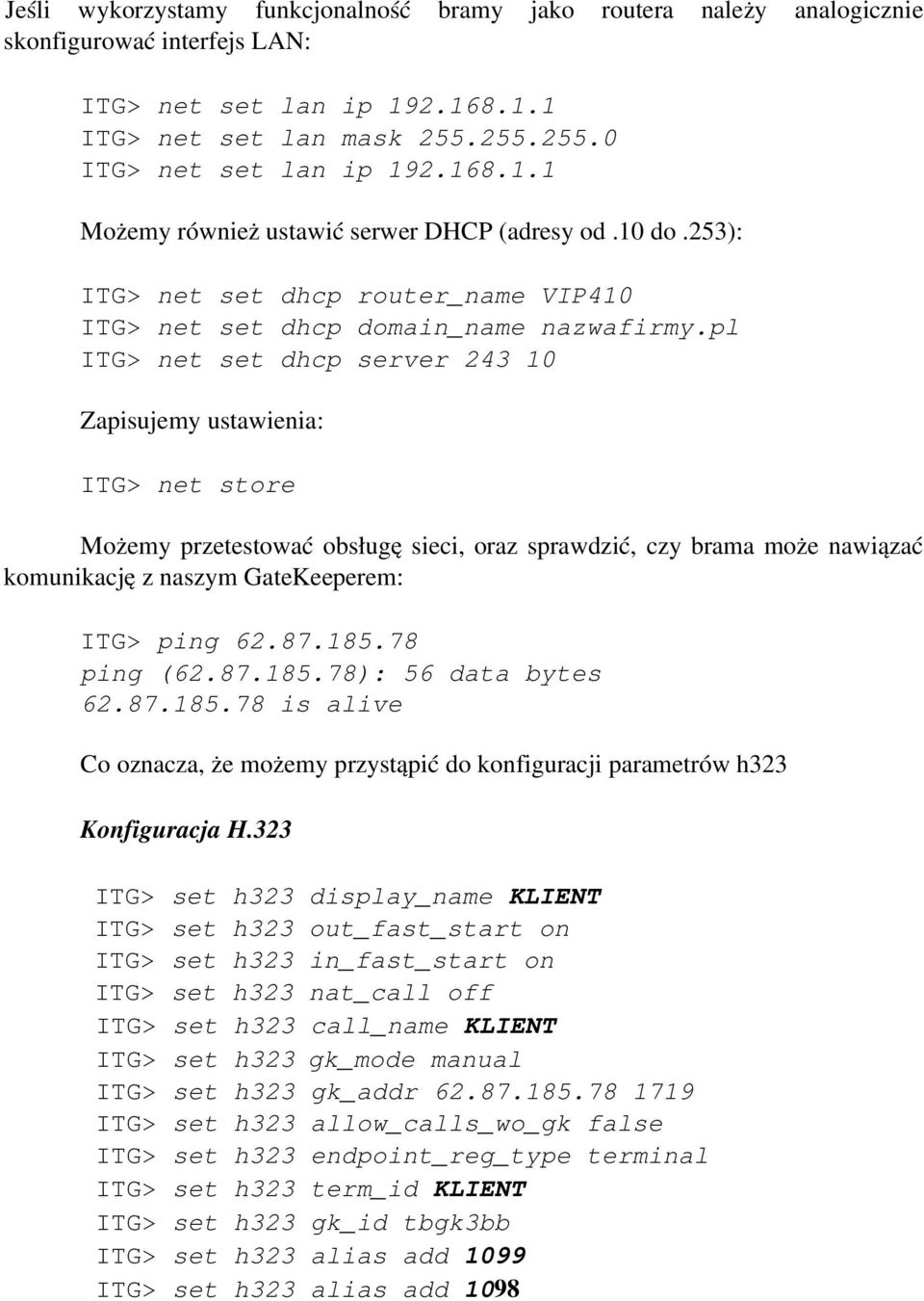

2 Jeśli wykorzystamy funkcjonalność bramy jako routera należy analogicznie skonfigurować interfejs LAN: ITG> net set lan ip ITG> net set lan mask ITG> net set lan ip Możemy również ustawić serwer DHCP (adresy od.10 do.253): ITG> net set dhcp router_name VIP410 ITG> net set dhcp domain_name nazwafirmy.pl ITG> net set dhcp server Zapisujemy ustawienia: ITG> net store Możemy przetestować obsługę sieci, oraz sprawdzić, czy brama może nawiązać komunikację z naszym GateKeeperem: ITG> ping ping ( ): 56 data bytes is alive Co oznacza, że możemy przystąpić do konfiguracji parametrów h323 Konfiguracja H.323 ITG> set h323 display_name KLIENT ITG> set h323 out_fast_start on ITG> set h323 in_fast_start on ITG> set h323 nat_call off ITG> set h323 call_name KLIENT ITG> set h323 gk_mode manual ITG> set h323 gk_addr ITG> set h323 allow_calls_wo_gk false ITG> set h323 endpoint_reg_type terminal ITG> set h323 term_id KLIENT ITG> set h323 gk_id tbgk3bb ITG> set h323 alias add 1099 ITG> set h323 alias add 1098

pl ITG> net set dhcp server 243 10 Zapisujemy ustawienia: ITG> net store Możemy przetestować obsługę sieci, oraz sprawdzić, czy brama może nawiązać komunikację z naszym GateKeeperem: ITG> ping 62.87.

3 W tym miejscu zostały skonfigurowane podstawowe parametry H.323. Nazwa KLIENT oznacza nazwę użytkownika, pod którą klient został zarejestrowany na platformie Telebonus. Numery 1099 i 1098 to numery pod którymi brama rejestruje się wna naszej platformie. Numery te nadaje Telebonus. 4. Dial plan Ostatnim krokiem konfiguracji jest tzw. Dial Plan, za pomocą którego nadajemy numery wewnętrzne, oraz decydujemy o tym, gdzie skierować rozmowę wychodzącą lub przychodzącą. Najpierw czyścimy fabryczny dial plan: ITG> atpm req ITG> atpm erase Konfigurujemy 4 porty : 1 i 2 FXO do podłączenia aparatów telefonicznych, 1 FXO (czyli port 3) do podłączenia linii zewnętrznej oraz wirtualny port H.323 do komunikacji VoIP: ITG> atpm dadd 1 port 0 ITG> atpm dadd 2 port 1 ITG> atpm dadd 3 port 2 ITG> atpm dadd 4 h Następnie ustawiamy Hunt Group czyli decydujemy, jakie numery telefonów (adresy) będą powiązane z którymi portami docelowymi: ITG> atpm hadd ITG> atpm hadd ITG> atpm hadd ITG> atpm hadd Polecenia te powiążą adresy (nry. telefonów i prefiksy) o identyfikatorach 1 z 2, 2 z 1, 3 z portem FXO oraz 4 z platformą Telebonus. Pogrubiony parametr 2 oznacza rodzaj grupy. Producent zaleca stosowanie rodzaju 2 domyślnie. Teraz należy ponadawać numery telefonów i związać je z Hunt Group'ami: ITG> atpm aadd Co oznacza, że telefon zaczynający się od 0 o minimalnej ilości cyfr 4, maksymalnej 20 zostanie skierowany do HuntGroup o nr. 4 (h323) i zostanie skrócony o pierwszą cyfrę.

Dial Plan, za pomocą którego nadajemy numery wewnętrzne, oraz decydujemy o tym, gdzie skierować rozmowę wychodzącą lub przychodzącą.

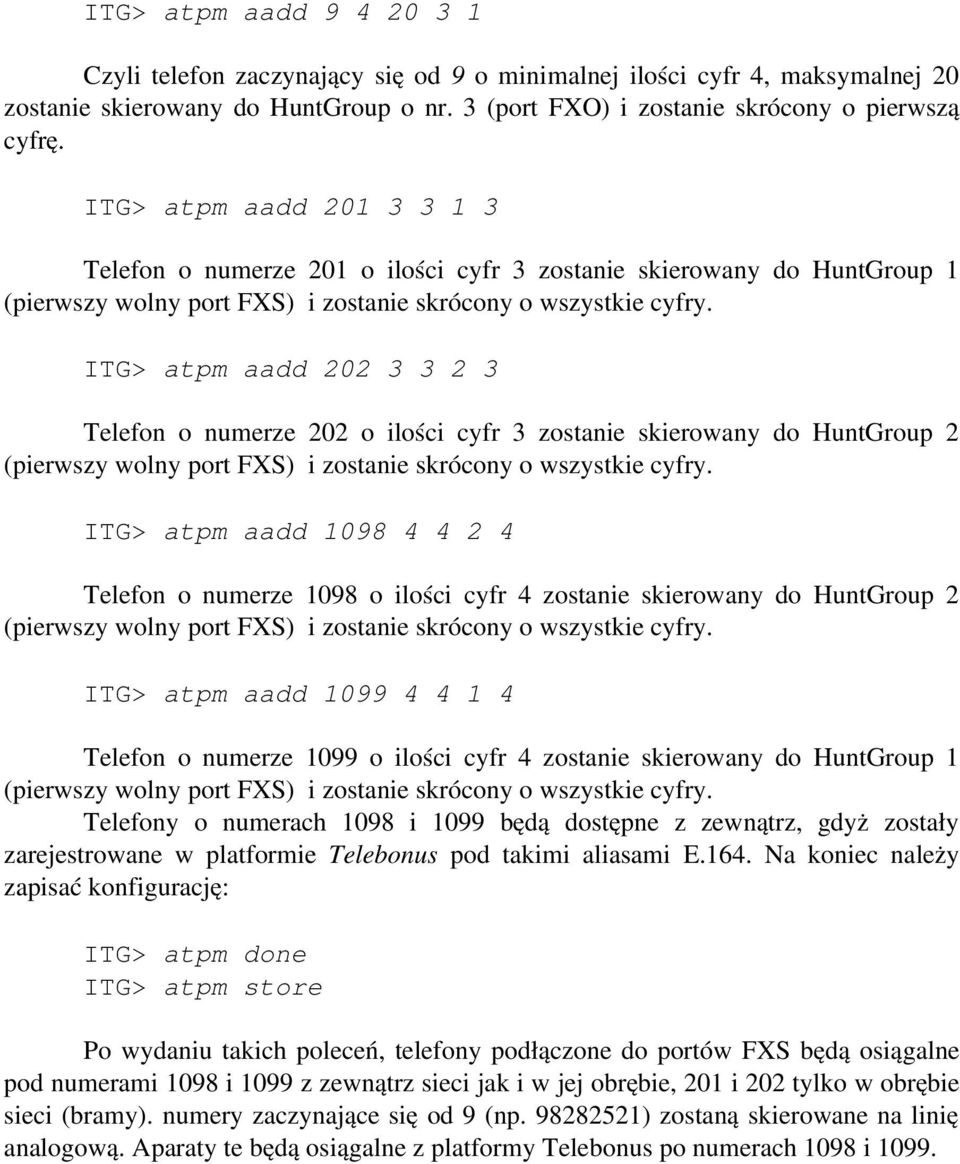

4 ITG> atpm aadd Czyli telefon zaczynający się od 9 o minimalnej ilości cyfr 4, maksymalnej 20 zostanie skierowany do HuntGroup o nr. 3 (port FXO) i zostanie skrócony o pierwszą cyfrę. ITG> atpm aadd Telefon o numerze 201 o ilości cyfr 3 zostanie skierowany do HuntGroup 1 ITG> atpm aadd Telefon o numerze 202 o ilości cyfr 3 zostanie skierowany do HuntGroup 2 ITG> atpm aadd Telefon o numerze 1098 o ilości cyfr 4 zostanie skierowany do HuntGroup 2 ITG> atpm aadd Telefon o numerze 1099 o ilości cyfr 4 zostanie skierowany do HuntGroup 1 Telefony o numerach 1098 i 1099 będą dostępne z zewnątrz, gdyż zostały zarejestrowane w platformie Telebonus pod takimi aliasami E.164. Na koniec należy zapisać konfigurację: ITG> atpm done ITG> atpm store Po wydaniu takich poleceń, telefony podłączone do portów FXS będą osiągalne pod numerami 1098 i 1099 z zewnątrz sieci jak i w jej obrębie, 201 i 202 tylko w obrębie sieci (bramy). numery zaczynające się od 9 (np ) zostaną skierowane na linię analogową. Aparaty te będą osiągalne z platformy Telebonus po numerach 1098 i 1099.

ITG> atpm aadd 1098 4 4 2 4 Telefon o numerze 1098 o ilości cyfr 4 zostanie skierowany do HuntGroup 2 ITG> atpm aadd 1099 4 4 1 4 Telefon o numerze 1099 o ilości cyfr 4 zostanie skierowany do

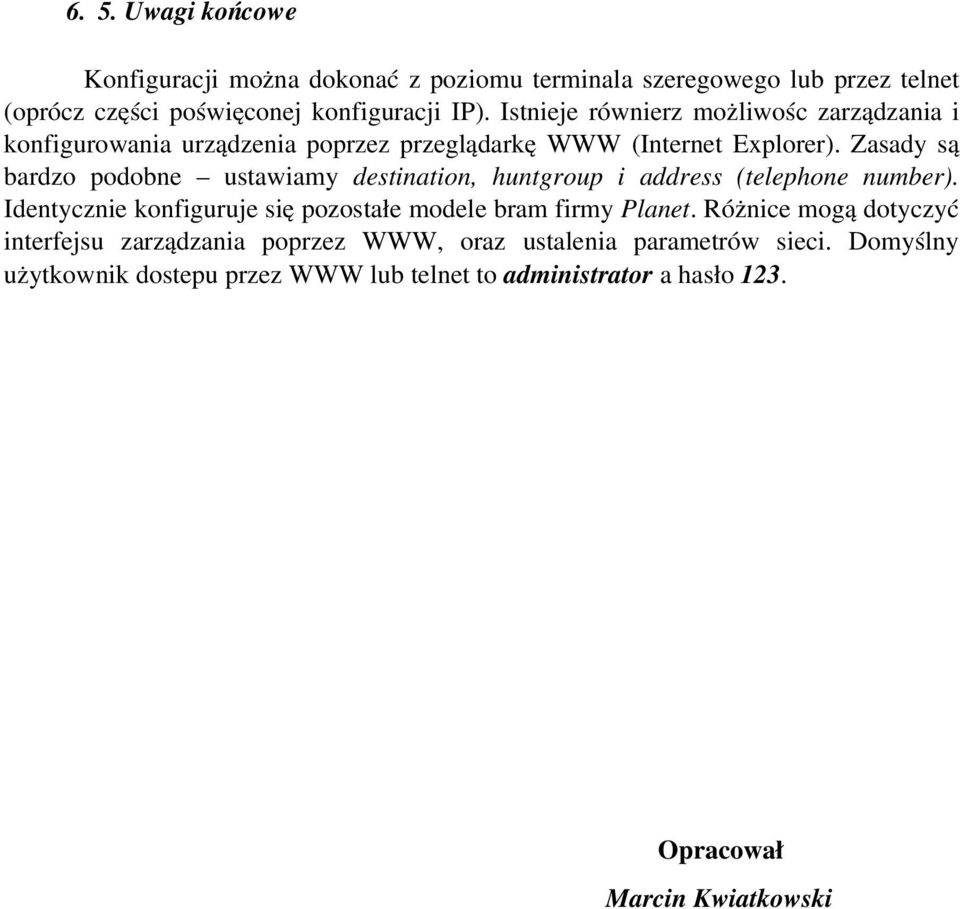

5 6. 5. Uwagi końcowe Konfiguracji można dokonać z poziomu terminala szeregowego lub przez telnet (oprócz części poświęconej konfiguracji IP). Istnieje równierz możliwośc zarządzania i konfigurowania urządzenia poprzez przeglądarkę WWW (Internet Explorer). Zasady są bardzo podobne ustawiamy destination, huntgroup i address (telephone number). Identycznie konfiguruje się pozostałe modele bram firmy Planet. Różnice mogą dotyczyć interfejsu zarządzania poprzez WWW, oraz ustalenia parametrów sieci. Domyślny użytkownik dostepu przez WWW lub telnet to administrator a hasło 123. Opracował Marcin Kwiatkowski

Zasady są bardzo podobne ustawiamy destination, huntgroup i address (telephone number). Identycznie konfiguruje się pozostałe modele bram firmy Planet.
