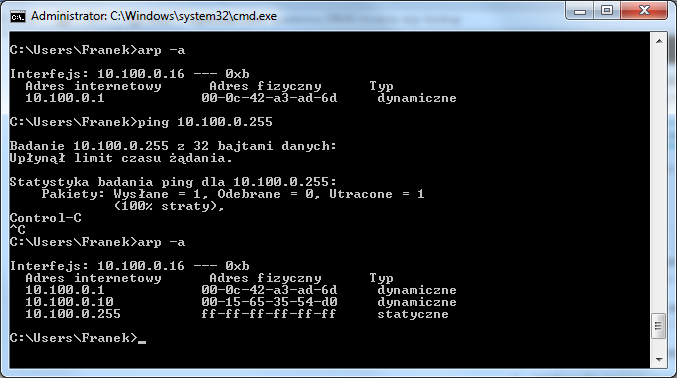

1 Konfiguracja telefonu Yealink T20P 1 Identyfikacja telefonu Po podłączeniu telefonu do zasilania oraz do sieci Ethernet urządzenie pobierze adres IP z serwera DHCP. Poniżej zostały zaprezentowane trzy metody poznania adresu urządzenia. Informacja uzyskana z serwera DHCP Jeżeli dysponujemy dostępem do serwera DHCP (zwykle tę usługę realizuje router) należy się na niego zalogować oraz wyświetlić listę wydzierżawionych adresów (Zdj. 1): Rys. 1. Widok okna dzierżawionych adresów IP serwera DHCP routera z Mikrotik OS. Telefon można poznać po krótkim czasie dzierżawy adresu (tutaj: normalna dzierżawa trwa 3 dni, zaznaczony telefon wykorzystał dopiero 14 minut). Linia poleceń Windows (cmd) Po uruchomieniu linii poleceń (Windows/uruchom / - w pole wpisać cmd ) należy wpisać następujące polecenia: ping [adres rozgłoszeniowy sieci] odpytywanie wszystkich hostów w sieci arp a wyświetlenie tablicy MAC komputera Zdjęcie 2 tablica MAC komputera po odpytaniu adresu rozgłoszeniowego sieci lokalnej.

2 Telefon IP jako jedyny odpowiedział na odpytywanie za pomocą linii poleceń. W przypadku większej ilości urządzeń w sieci lokalnej można by napotkać problem sprawdzenia zbyt wielu adresów. Informacja uzyskana ze skanera sieci. Kolejną, najpewniejszą metodą uzyskania informacji o adresie IP telefonu jest skorzystanie ze skanera sieci. W poniższym przykładzie został uruchomiony program Advanced IP Scanner v.2.2 (tu gdzie go można pobrać ), który szybko odnalazł urządzenia w sieci. Dzięki bazie adresów MAC posiadanych przez producentów sprzętu sieciowego zidentyfikował jednoznacznie telefon IP (Zdjęcie 3). Zdjęcie 3 wynik wyszukiwania urządzeń w sieci LAN za pomocą Advanced IP Scanner. 2 Konfiguracja Mając pewność jaki adres IP ma telefon należy wpisać go w przeglądarce stron www. Jeśli adres jest prawidłowy należy podać login i hasło do urządzenia (domyślnie) Login : admin Hasło : admin Po zalogowaniu się do panelu administracyjnego aparatu należy przejść do konfiguracji kont (zakładka Account, zdjęcie 4). W przypadku prostej konfiguracji należy wypełnić następujące pola: Label etykieta nazwa konta wyświetlana na panelu LCD aparatu. Display Name nazwa wyświetlana u abonentów, do których dzwonimy. Register Name ID abonenta usługi VoIP wykorzystywane do uwierzytelniania User Name login do konta User Password hasło do konta SIP Server adres domenowy lub IP serwera VoIP

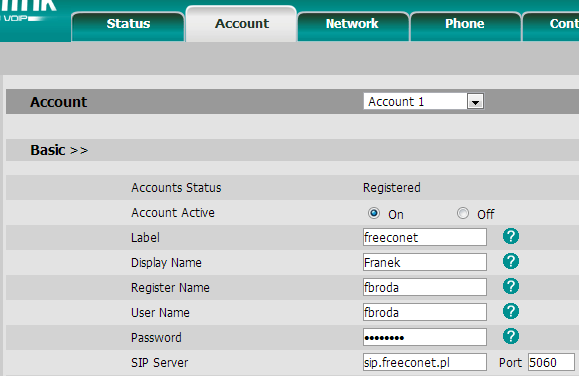

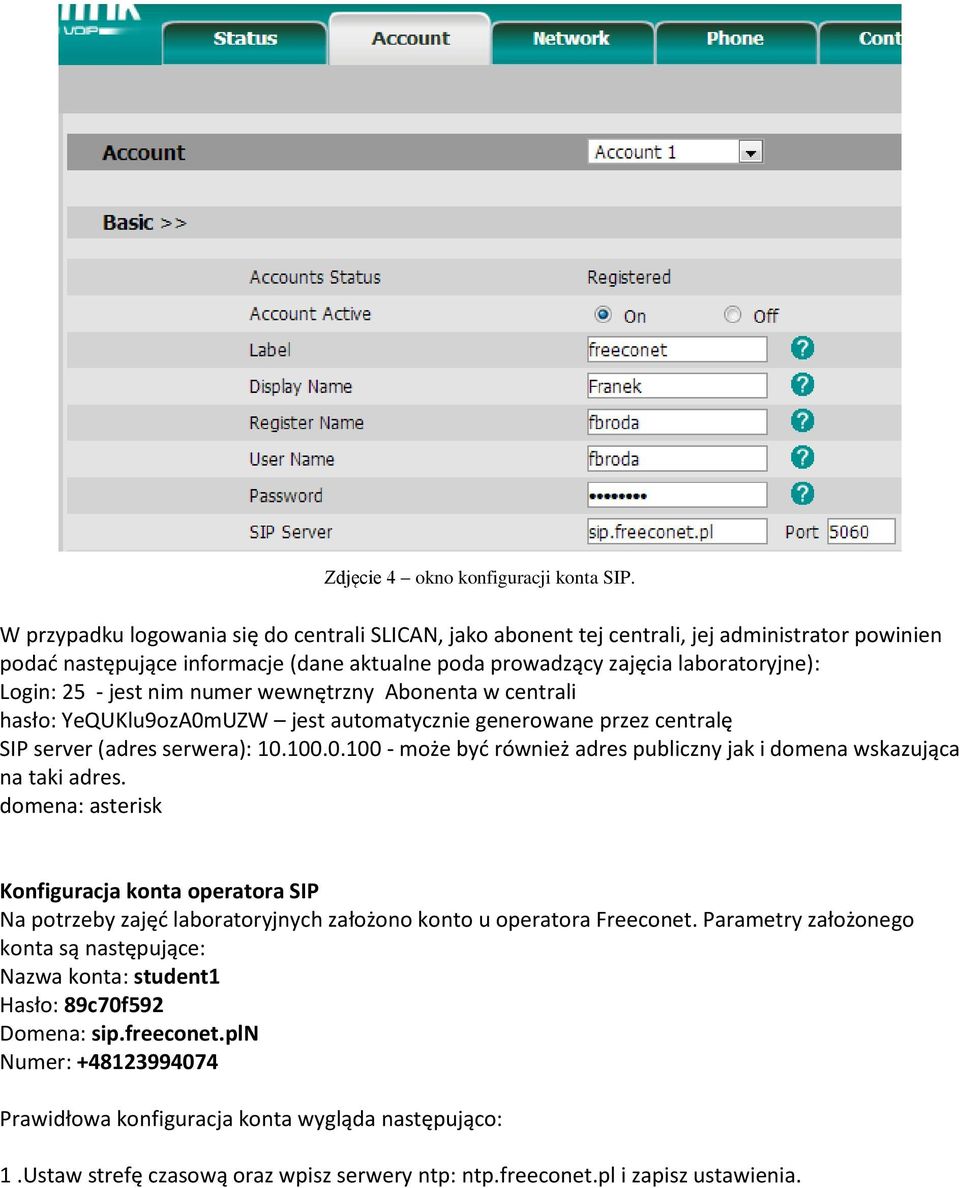

3 Zdjęcie 4 okno konfiguracji konta SIP. W przypadku logowania się do centrali SLICAN, jako abonent tej centrali, jej administrator powinien podać następujące informacje (dane aktualne poda prowadzący zajęcia laboratoryjne): Login: 25 - jest nim numer wewnętrzny Abonenta w centrali hasło: YeQUKlu9ozA0mUZW jest automatycznie generowane przez centralę SIP server (adres serwera): może być również adres publiczny jak i domena wskazująca na taki adres. domena: asterisk Konfiguracja konta operatora SIP Na potrzeby zajęć laboratoryjnych założono konto u operatora Freeconet. Parametry założonego konta są następujące: Nazwa konta: student1 Hasło: 89c70f592 Domena: N Numer: Prawidłowa konfiguracja konta wygląda następująco: 1.Ustaw strefę czasową oraz wpisz serwery ntp: ntp.freeconet.pl i zapisz ustawienia.

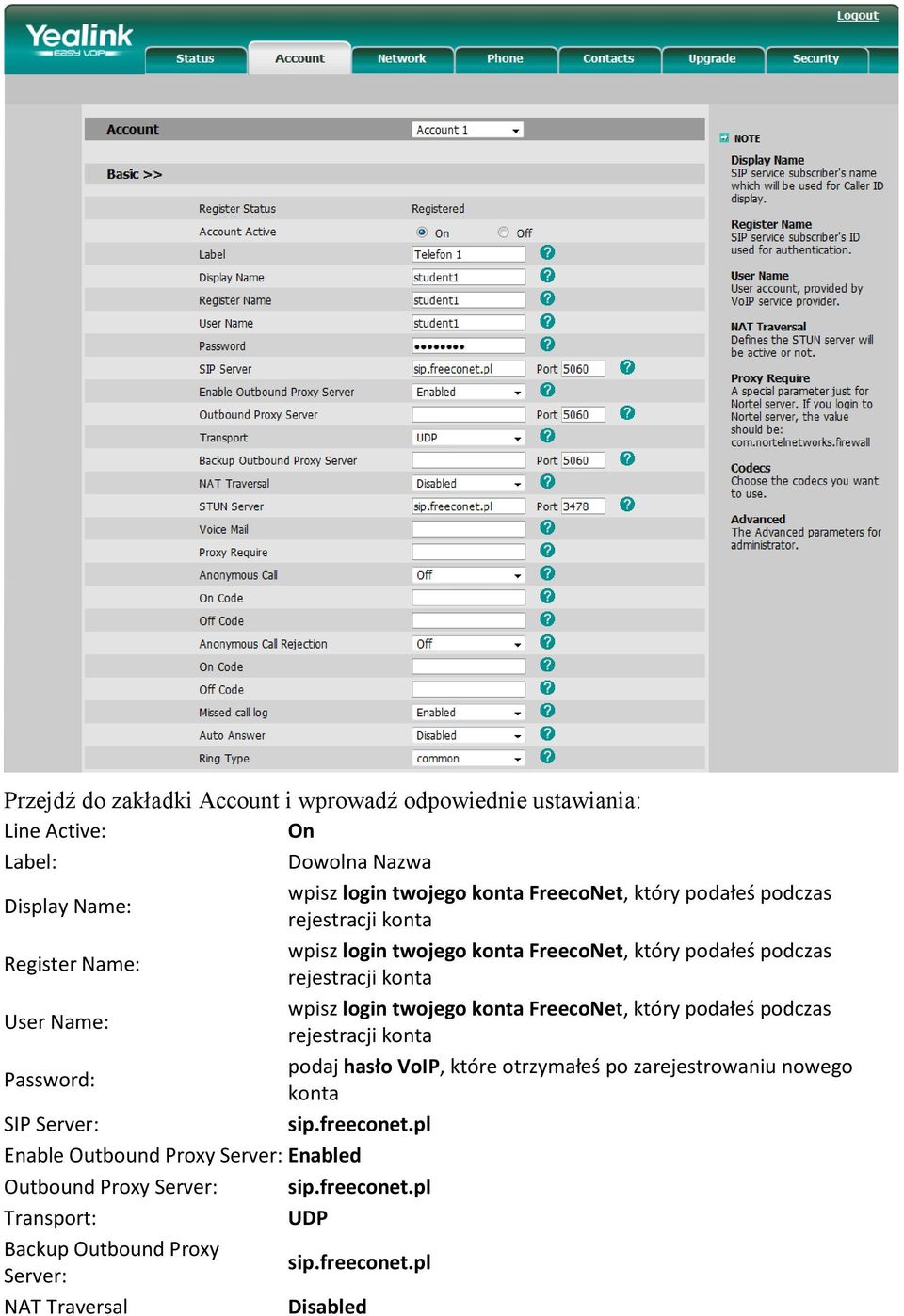

4 Przejdź do zakładki Account i wprowadź odpowiednie ustawiania: Line Active: On Label: Dowolna Nazwa Display Name: wpisz login twojego konta FreecoNet, który podałeś podczas rejestracji konta Register Name: wpisz login twojego konta FreecoNet, który podałeś podczas rejestracji konta User Name: wpisz login twojego konta FreecoNet, który podałeś podczas rejestracji konta Password: podaj hasło VoIP, które otrzymałeś po zarejestrowaniu nowego konta SIP Server: Enable Outbound Proxy Server: Enabled Outbound Proxy Server: Transport: UDP Backup Outbound Proxy Server: NAT Traversal Disabled

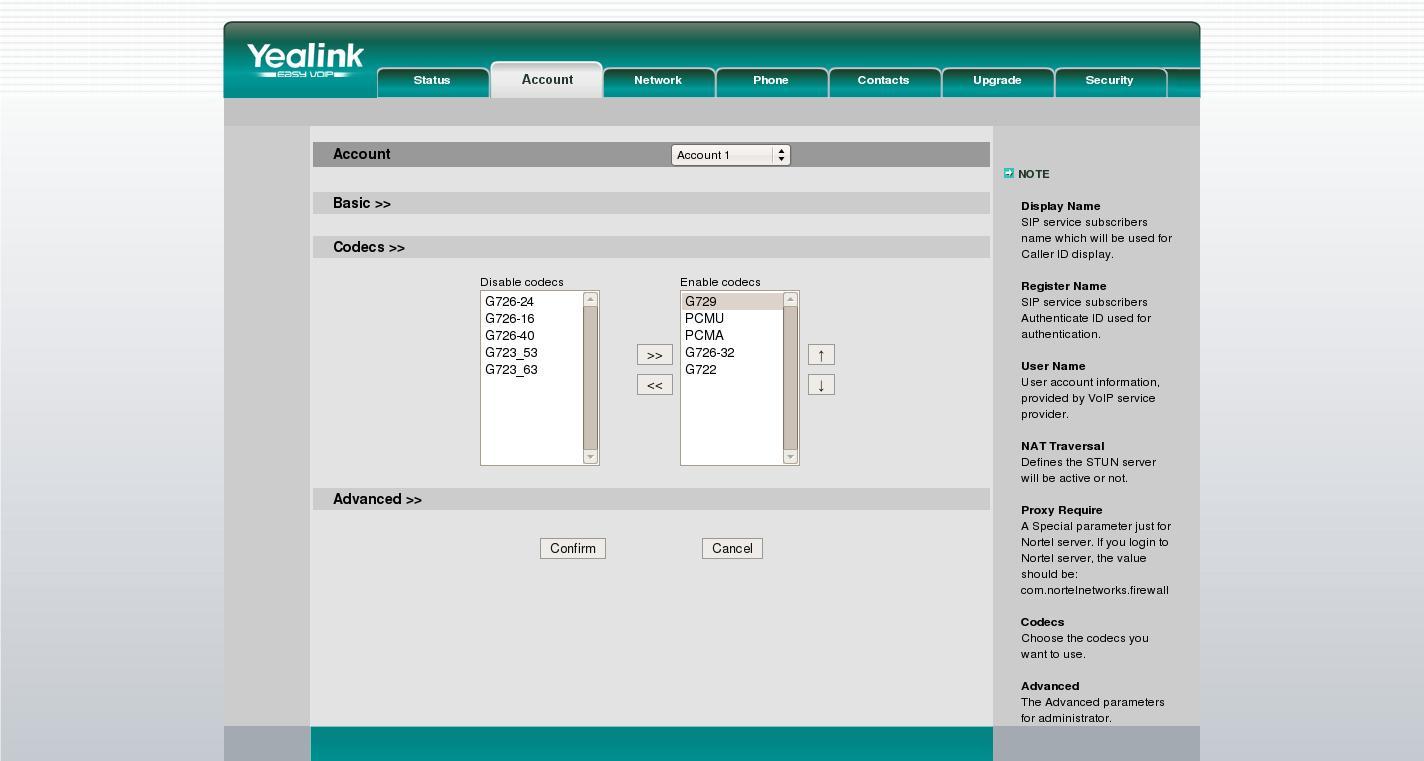

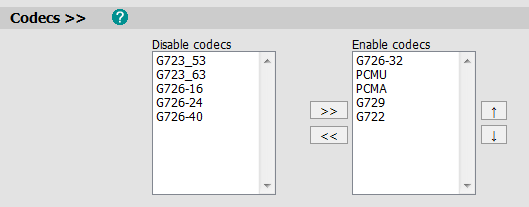

5 Następnie rozwiń zakładkę Codecs i wprowadź następujące ustawienia: Enable codecs: G729, PCMA, PCMU, G726-32, g722

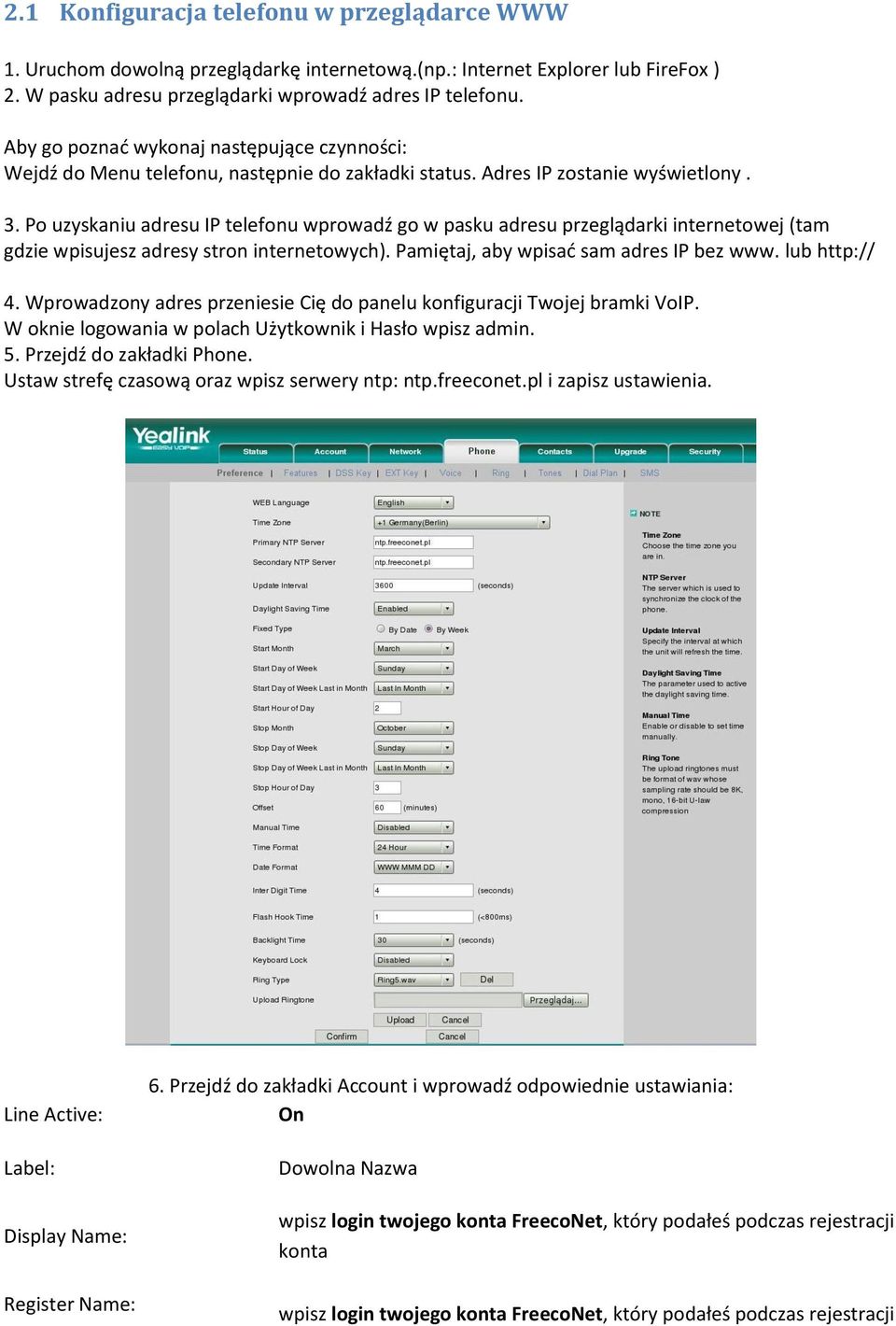

6 2.1 Konfiguracja telefonu w przeglądarce WWW 1. Uruchom dowolną przeglądarkę internetową.(np.: Internet Explorer lub FireFox ) 2. W pasku adresu przeglądarki wprowadź adres IP telefonu. Aby go poznać wykonaj następujące czynności: Wejdź do Menu telefonu, następnie do zakładki status. Adres IP zostanie wyświetlony. 3. Po uzyskaniu adresu IP telefonu wprowadź go w pasku adresu przeglądarki internetowej (tam gdzie wpisujesz adresy stron internetowych). Pamiętaj, aby wpisać sam adres IP bez www. lub 4. Wprowadzony adres przeniesie Cię do panelu konfiguracji Twojej bramki VoIP. W oknie logowania w polach Użytkownik i Hasło wpisz admin. 5. Przejdź do zakładki Phone. Ustaw strefę czasową oraz wpisz serwery ntp: ntp.freeconet.pl i zapisz ustawienia. Line Active: Label: Display Name: Register Name: 6. Przejdź do zakładki Account i wprowadź odpowiednie ustawiania: On Dowolna Nazwa wpisz login twojego konta FreecoNet, który podałeś podczas rejestracji konta wpisz login twojego konta FreecoNet, który podałeś podczas rejestracji

7 konta User Name: Password: SIP Server: wpisz login twojego konta FreecoNet, który podałeś podczas rejestracji konta podaj hasło VoIP, które otrzymałeś po zarejestrowaniu nowego konta Enable Outbound Proxy Server: Enabled Outbound Proxy Server: Transport: Backup Outbound Proxy Server: NAT Traversal UDP Disabled Następnie rozwiń zakładkę Codecs i wprowadź następujące ustawienia: Enable codecs: G729, PCMA, PCMU, G726-32, g722

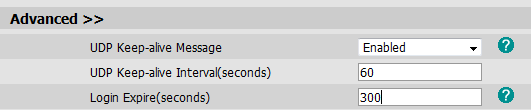

8 Rozwiń zakłądkę Advanced i wprowadź nastepujące ustawienia: UDP Keep-alive Interval 60 Login Expire 300 Jeżeli bramka VoIP zarejestruje się poprawnie do platformy zadzwoń testowo na numer FreecoNet sprawdzający stan Twojego konta. W tym celu wybierz 901 na klawiaturze telefonu a automat poda Ci jakie jest saldo. Teraz można wykonać połączenie z numerem w sieci PSTN, w laboratorium masz do dyspozycji telefon analogowy Sprawdź działanie połączenia w obie strony. 3 Programowanie funkcji telefonu Partery pracy telefonu można modyfikować zarówno z poziomy strony internetowej jak i samego telefonu. Zapoznaj się zawartością Menu Phone (także zakładek).

9 Zapoznaj się rodzajami przekierowań, sprawdź ich działanie. Sprawdź działanie funkcji Call Waiting Sprawdź działanie Hotline Sprawdź działanie Listy użytkowników Black List 4 Telefony programowe Skonfiguruj program PhoneLite do procy z kontem SIP 5 Klient VoIP w telefonie GSM Skonfiguruj konto SIP w telefonie Literatura
