1 Wytyczne odbioru systemu Instalacyjnego QIK próba powietrzem Lista kontrolna SI QIK 1) Zapoznałem się z wytycznymi odbioru instalacji SI QIK 2) Zapoznałem się z wytycznymi kontroli stanu szczęk Rems do zaprasowania kształtek QIK 3) System wykonany z rury wielowarstwowej QIK i kształtek mosiężnych QIK 4) Sprawdzona warstwa izolacji termicznej pod ogrzewaniem płaszczyznowym 5) Instalacja c.o., c.w.u., c.c.w.u wykonana zgodnie z projektem 6) Połączenia skręcane sprawdzone, kształtki QIK zaprasowane 7) Rurociągi osłonięte izolacja termiczną 8) Wytyczone miejsca dylatacji 9) Osłonięte rurą osłonową rurociągi w miejscach dylatacji betonu 10) Instalacja przedmuchana i napełniona powietrzem 11) Przeprowadzona próba ciśnieniowa instalacji 12) Sporządzony protokół próby ciśnieniowej instalacji 13) Przekazane użytkownikowi ogólne warunki gwarancji, uwagi eksploatacyjne, kopia protokołu 14) Przekazany protokół próby ciśnieniowej hurtowni IK, w której zakupiono system instalacyjny QIK

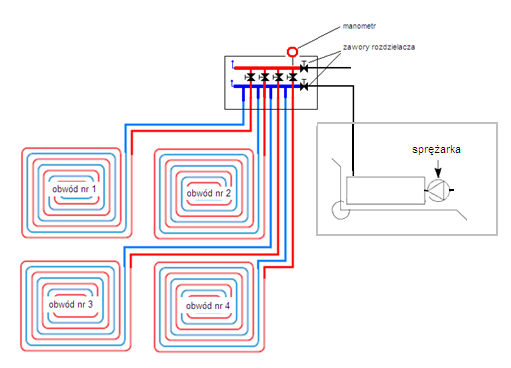

System Instalacyjny QIK Przedmuchanie instalacji (rys nr 1) 1) Podłączyd przewody sprężarki do belki rozdzielacza i otworzyd zawory rozdzielacza 2) Zamknąd odpowietrzniki ręczne na belkach

2 System Instalacyjny QIK Przedmuchanie instalacji (rys nr 1) 1) Podłączyd przewody sprężarki do belki rozdzielacza i otworzyd zawory rozdzielacza 2) Zamknąd odpowietrzniki ręczne na belkach rozdzielaczy 3) Otworzyd zawór obwodu nr 1, a zamknąd obwody nr 2,3,4 4) Za pomocą sprężarki przedmuchad rurociągi sprawdzając ich drożnośd 5) Po zakooczeniu przedmuchiwania obwodu nr 1, zamknąd jego zawór a otworzyd zawór pętli nr 2, przy zamkniętych 3 i 4. Czynnośd z pkt. 4 należy przeprowadzid ponownie. 6) Proces przedmuchiwania zostanie zakooczony, gdy w ten sam sposób zostanie on powtórzony również w obwodach 3 i 4. 7) Po zakooczeniu przedmuchiwania zawory na rozdzielaczu należy zamknąd Ciśnienia prób instalacji SI QIK 1) Ciśnienie próbne dla instalacji grzewczej płaszczyznowej - 6 bar 2) Ciśnienie próbne dla instalacji grzejnikowej - ciśnienie robocze + 2 bar, ale nie mniej niż 6 bar (0,6 MPa). Ciśnienie robocze w instalacji C.O nie może przekraczad dopuszczalnego ciśnienia roboczego dla grzejnika na jakie został dopuszczony do eksploatacji 3) Ciśnienie próbne dla instalacji sanitarnej - 1,5 x ciśnienie robocze ale nie mniej niż 10 bar (1 MPa) Rys. nr 1

3 Próba ciśnieniowa instalacji (rys.1) 1) Pomiar ciśnienia wykonujemy manometrem do powietrza o dokładności 0,1 bar i zakresie zapewniającym przeprowadzenia próby (ciśnienia próby instalacji SI QIK) 2) Otworzyd zawory obwodów grzejnych 3) Otworzyd zawór rozdzielacza po stronie tłoczącej sprężarki (zawór drugiej belki rozdzielacza zamknięty) 4) Przeprowadzid próbę ciśnieniową zgodnie z wytycznymi ciśnieo SI QIK dla: a) Instalacji ogrzewania podłogowego b) Instalacji ogrzewania grzejnikowego c) Instalacji sanitarnej 5) Harmonogram próby ciśnieniowej Przekazanie instalacji 4) Po zakooczonej próbie ciśnieniowej, zawory rozdzielacza należy pozostawid otwarte utrzymując do dalszych prac budowlanych ciśnienie 2-3 bary, mierzone manometrem na rozdzielaczu 5) Rurociągi osłonid izolacją termiczną wg. wytycznych j.n. Grubośd izolacji dla rurociągów z wodą zimną Miejsce prowadzenia rury Rura leżąca wolno w nieogrzewanym pomieszczeniu Rura leżąca wolno w ogrzewanym pomieszczeniu Rura biegnąca w kanale nie prowadzącym rurociągów cieplnych Rura biegnąca w kanale obok rurociągów cieplnych Rura prowadzona w bruździe ściennej, pion instalacyjny Rura prowadzona w betonowej posadzce Grubośd izolacji 9 mm 13 mm Temperatura czynnika i otoczenia Grubośd izolacji dla rurociągów z wodą ciepłą Średnica rury 16x2,0 20x2,0 26x3,0 32x3,0 40x4,0 50x4,5 63x6,0 75x7,5 dla tcz=50c i to=5c dla tcz=50c i to=20c dla tcz=95c i to=5c

4 6) Wytyczyd miejsca dylatacji płyt betonowych ogrzewania płaszczyznowego wg. wytycznych j.n. Powierzchnie ogrzewania podłogowego - dylatacje Maksymalna powierzchnia płyty grzewczej 40m 2, przy stosunku boków 2:1, Maksymalna długośd boków płyty grzewczej 8m, Dylatacje umieszczamy: ponad szczelinami budowlanymi W przejściach przez otwory np. drzwi Przy skomplikowanym, nieregularnym kształcie płyty grzejnej Rury instalacyjne przechodzące przez dylatację muszą byd ułożone w peszlu o długości 30cm, Rury wychodzące z rozdzielacza na długości 1m powinny byd ułożone w peszlu 7) Sprawdzid warstwę izolacji pod ogrzewania płaszczyznowego wg. wytycznych j.n. Izolacja cieplna ogrzewania podłogowego Ogrzewanie ułożone na gruncie minimalny zalecany opór cieplny izolacji R=1,25m 2 K/W Ogrzewanie ułożone nad piwnicą lub pomieszczeniem nieogrzewanym. Minimalny zalecany opór cieplny izolacji R=1,25m 2 K/W Ogrzewanie ułożone nad pomieszczeniem ogrzewanym. Minimalny zalecany opór cieplny izolacji R=0,75m 2 K/W Zalecana grubośd wylewki 65mm od izolacji ciplnej

5 8) Uwagi koocowe : - długości każdej z pętli z rury QIK 16x2 w instalacji płaszczyznowego ogrzewania, nie powinna przekroczyd dla każdej z nich długości 120mb od gniazda belki zasilania do gniazda belki powrotu rozdzielacza - próby należy przeprowadzid przed wykonaniem wylewek betonowych - podczas wylewania posadzki a potem wiązania betonu utrzymywad ciśnienie w instalacji od 2 do 3 barów - napełnianie instalacji wodą ciepła lub gorącą, możliwe dopiero po uzyskaniu przez beton pełnej wytrzymałości mechanicznej ( po 28 dniach od dnia wylewki) - ze względu na dużą rozszerzalnośd cieplną powietrza, próba powinna zostad przeprowadzona w jednorodnych warunkach otoczenia (np. zasłonięte okna przez które może wpadad światło słoneczne i oświetlad rurociągi) - przed uruchomieniem instalacji przeprowadzid odpowietrzanie i napełnianie instalacji wodą jak w Wytyczne odbioru Systemu Instalacyjnego QIK próba wodna \ Napełnianie i odpowietrzanie instalacji
