System KAN-therm Push Platinum

Transkrypt

1 SYSTEM KAN-therm Push Platinum to: PEWNOŚĆ NIEZAWODNOŚĆ TRWAŁOŚĆ WYGODA

2 PEWNOŚĆ dzięki gwarancji materiałowej do 15 lat na wszystkie elementy systemu: rura, złączka, pierścień Możliwość przedłużenia 10 letniej gwarancji o dodatkowe 5 lat W tym celu Klient powinien zlecić przegląd instalacji wodnej lub grzewczej u Autoryzowanego Instalatora KAN

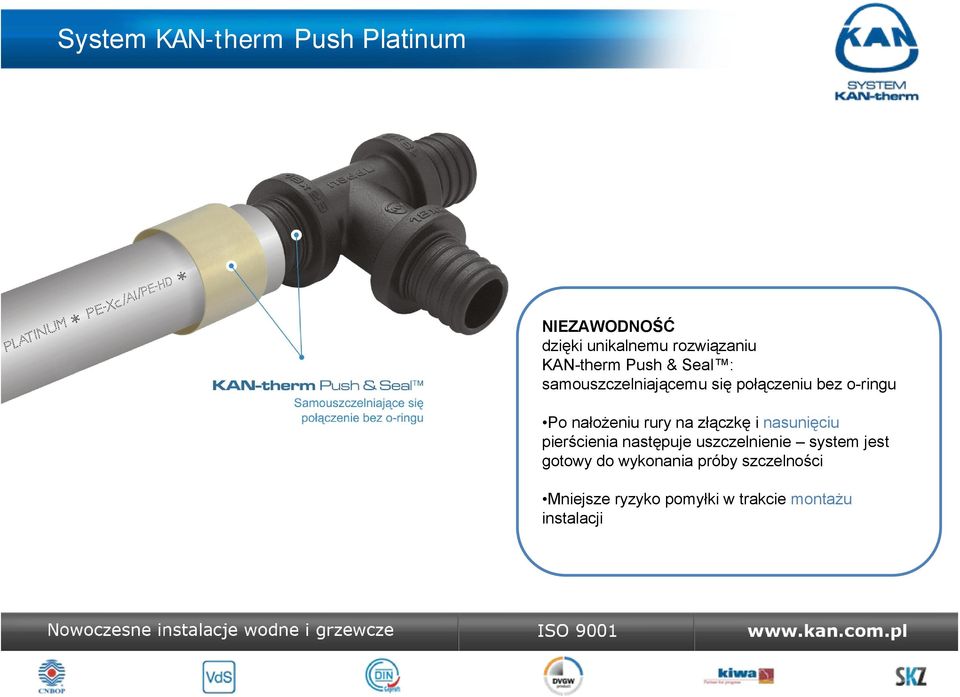

3 NIEZAWODNOŚĆ dzięki unikalnemu rozwiązaniu KAN-therm Push & Seal : samouszczelniającemu się połączeniu bez o-ringu Po nałożeniu rury na złączkę i nasunięciu pierścienia następuje uszczelnienie system jest gotowy do wykonania próby szczelności Mniejsze ryzyko pomyłki w trakcie montażu instalacji

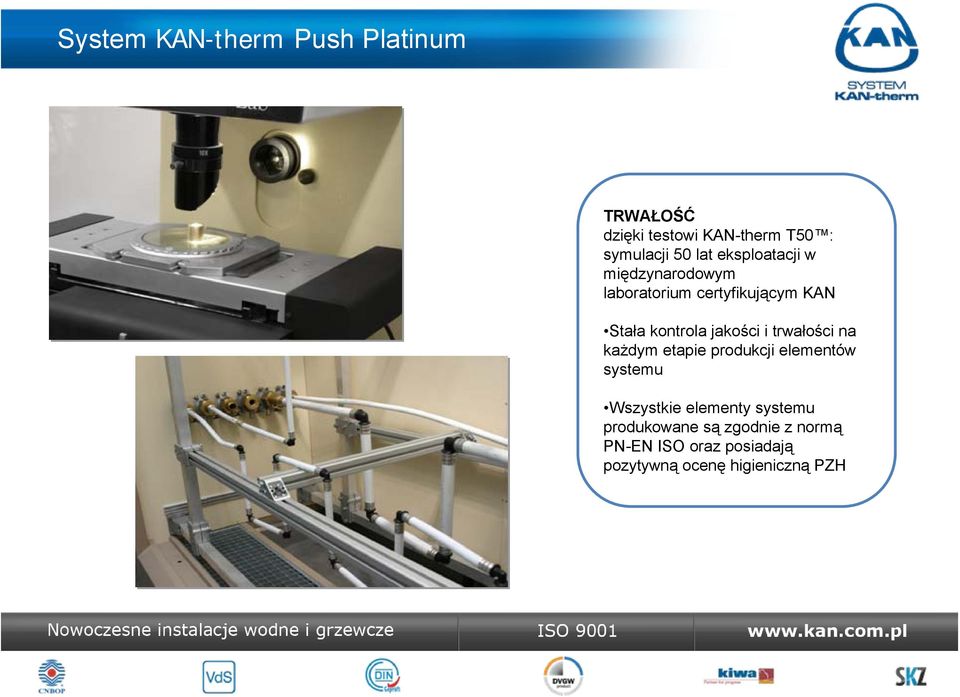

4 TRWAŁOŚĆ dzięki testowi KAN-therm T50 : symulacji 50 lat eksploatacji w międzynarodowym laboratorium certyfikującym KAN Stała kontrola jakości i trwałości na każdym etapie produkcji elementów systemu Wszystkie elementy systemu produkowane są zgodnie z normą PN-EN ISO oraz posiadają pozytywną ocenę higieniczną PZH

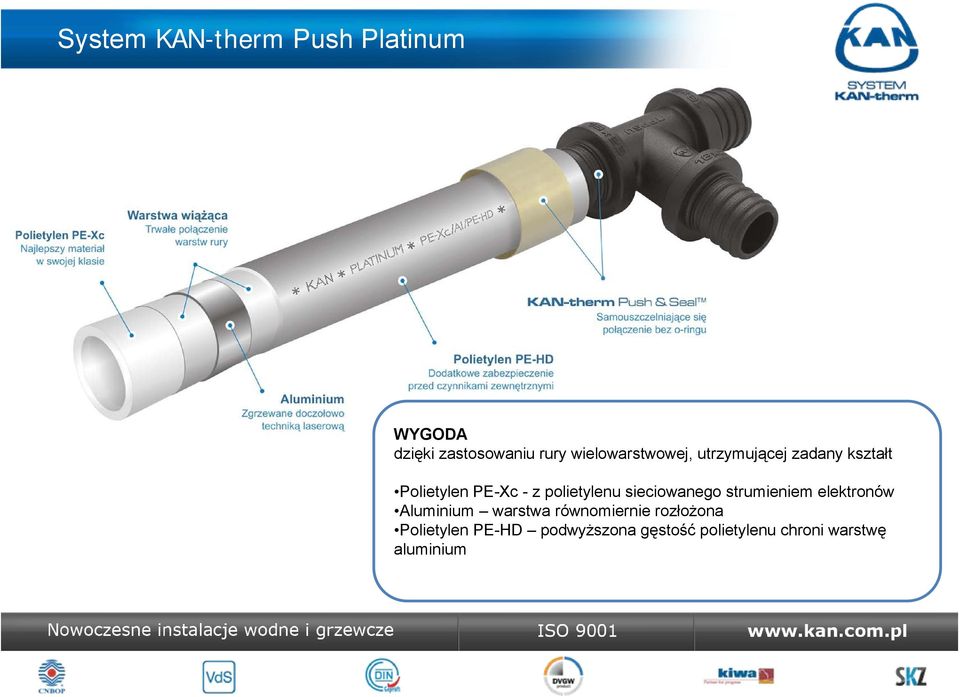

5 WYGODA dzięki zastosowaniu rury wielowarstwowej, utrzymującej zadany kształt Polietylen PE-Xc - z polietylenu sieciowanego strumieniem elektronów Aluminium warstwa równomiernie rozłożona Polietylen PE-HD podwyższona gęstość polietylenu chroni warstwę aluminium

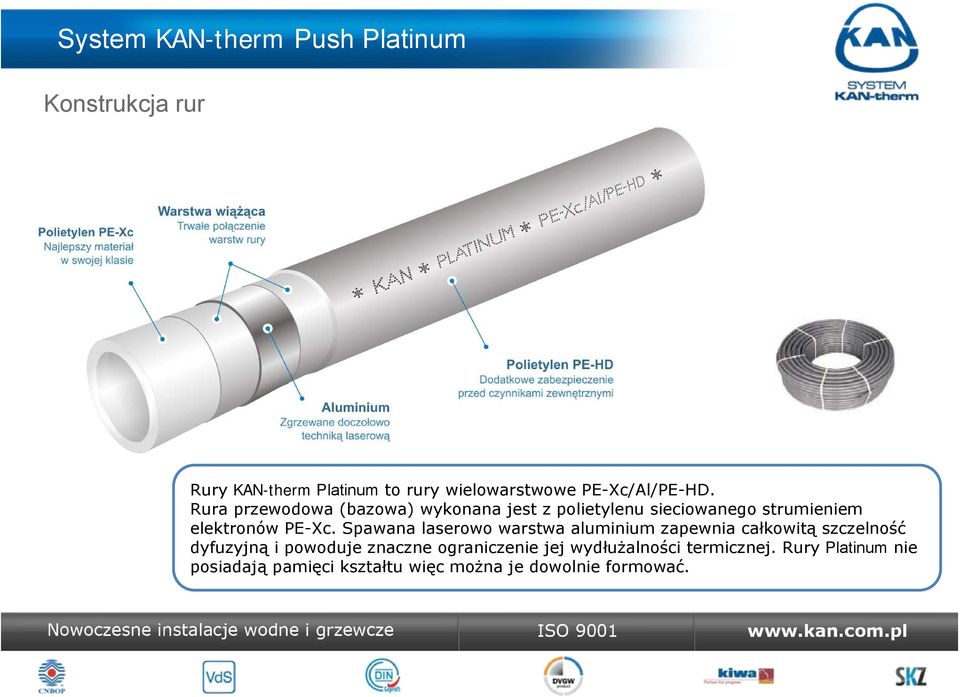

6 Konstrukcja rur Rury KAN-therm Platinum to rury wielowarstwowe PE-Xc/Al/PE-HD. Rura przewodowa (bazowa) wykonana jest z polietylenu sieciowanego strumieniem elektronów PE-Xc. Spawana laserowo warstwa aluminium zapewnia całkowitą szczelność dyfuzyjną i powoduje znaczne ograniczenie jej wydłużalności termicznej. Rury Platinum nie posiadają pamięci kształtu więc można je dowolnie formować.

7 Wymiary rur Średnica nominalna Średnica zewnętrzna Grubość ścianki Wymiary kształtek Średnica wewnętrzna DN mm mm mm mm ,25 14x2 9, ,8 18x2,5 11,4 Wymiary rur Platinum są dostosowane do standardowych kształtek Systemu KAN-therm Push ,7 25x3,5 17, ,7 32x4,4 22,6

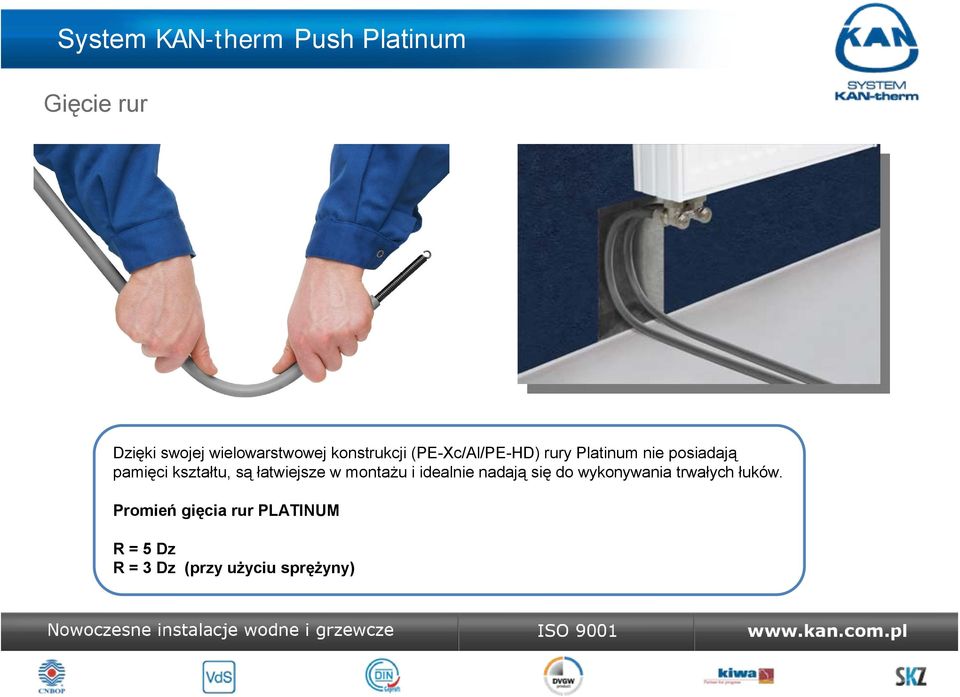

8 Gięcie rur Dzięki swojej wielowarstwowej konstrukcji (PE-Xc/Al/PE-HD) rury Platinum nie posiadają pamięci kształtu, są łatwiejsze w montażu i idealnie nadają się do wykonywania trwałych łuków. Promień gięcia rur PLATINUM R = 5 Dz R = 3 Dz (przy użyciu sprężyny)

9 Zakres zastosowań System KAN-therm Push Platinum Parametry Instalacje grzewcze Instalacje wody użytkowej T robocza [ C] T maksymalna [ C] T awaryjna [ C] Ciśnienie robocze 10 bar 10 bar System KAN-therm Push Platinum jest uniwersalny, może być stosowany zarówno w instalacjach centralnego ogrzewania jak i w instalacjach wody użytkowej

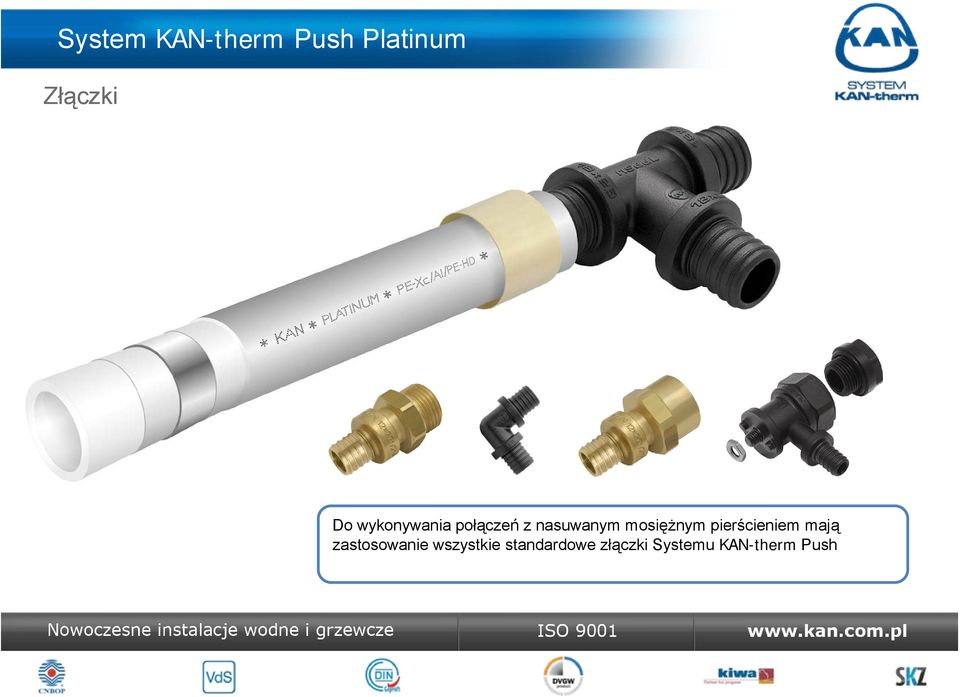

10 Złączki Do wykonywania połączeń z nasuwanym mosiężnym pierścieniem mają zastosowanie wszystkie standardowe złączki Systemu KAN-therm Push

11 Połączenia skręcane śrubunkowe do rur Platinum Do realizacji połączeń rozłącznych (np. podłączanie rozdzielaczy i grzejników) należy stosować wyłącznie połączenia śrubunkowe Platinum

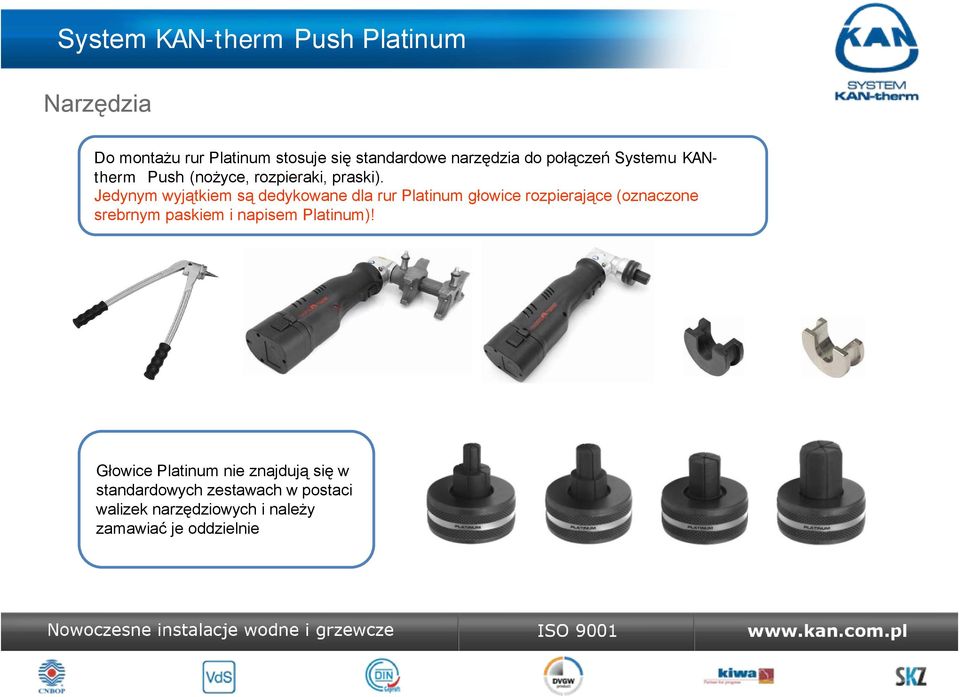

12 Narzędzia Do montażu rur Platinum stosuje się standardowe narzędzia do połączeń Systemu KANtherm Push (nożyce, rozpieraki, praski). Jedynym wyjątkiem są dedykowane dla rur Platinum głowice rozpierające (oznaczone srebrnym paskiem i napisem Platinum)! Głowice Platinum nie znajdują się w standardowych zestawach w postaci walizek narzędziowych i należy zamawiać je oddzielnie

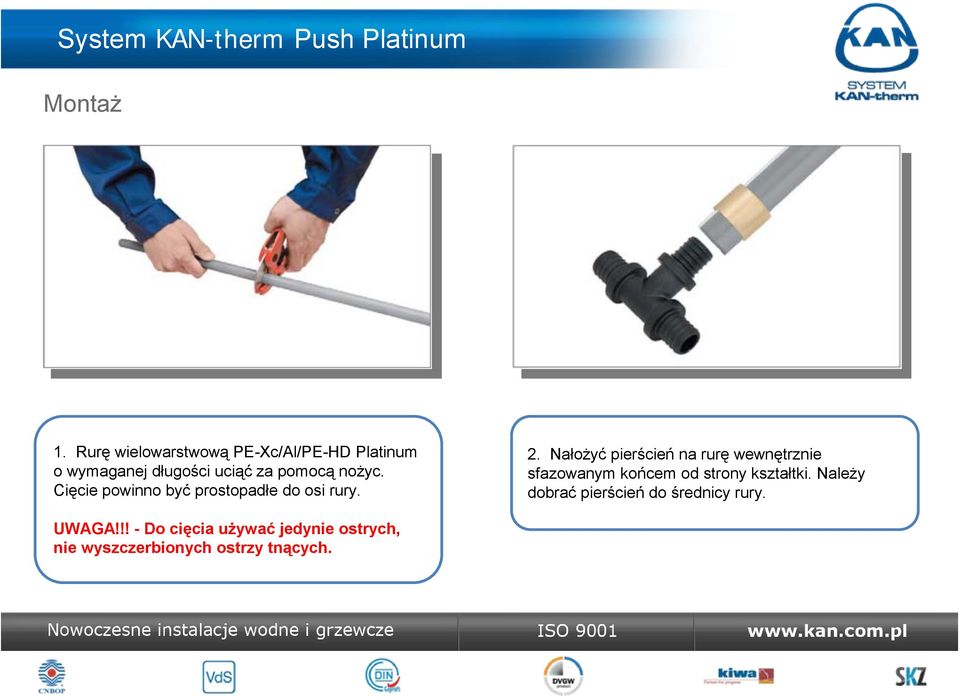

13 Montaż 1. Rurę wielowarstwową PE-Xc/Al/PE-HD Platinum o wymaganej długości uciąć za pomocą nożyc. Cięcie powinno być prostopadłe do osi rury. 2. Nałożyć pierścień na rurę wewnętrznie sfazowanym końcem od strony kształtki. Należy dobrać pierścień do średnicy rury. UWAGA!!! - Do cięcia używać jedynie ostrych, nie wyszczerbionych ostrzy tnących.

14 Montaż 3. Rozparcie rury wykonać przy użyciu rozpieraka ręcznego lub akumulatorowego. W obu przypadkach rozparcie rury wykonać w trzech fazach. Pierwsze dwa rozparcia niepełne, przy czym obracamy rozpierak w stosunku do rury o 30 i 15. Trzecie rozparcie rury pełne. UWAGA!!! Do rozpierania rury należy stosować głowice rozpierające Push Platinum 4. Wsunąć złączkę w rurę do ostatniego zgrubienia na kształtce.

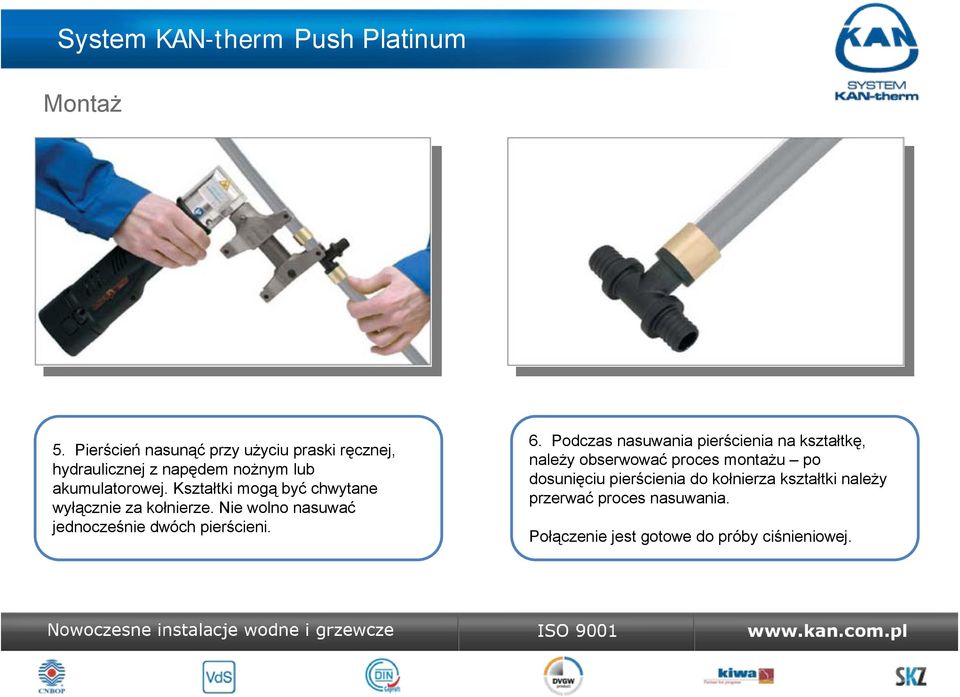

15 Montaż 5. Pierścień nasunąć przy użyciu praski ręcznej, hydraulicznej z napędem nożnym lub akumulatorowej. Kształtki mogą być chwytane wyłącznie za kołnierze. Nie wolno nasuwać jednocześnie dwóch pierścieni. 6. Podczas nasuwania pierścienia na kształtkę, należy obserwować proces montażu po dosunięciu pierścienia do kołnierza kształtki należy przerwać proces nasuwania. Połączenie jest gotowe do próby ciśnieniowej.

16 Zalety uzupełniające o Uniwersalność zastosowań o Łatwość układania i oszczędność złączek o Szybki i nieskomplikowany montaż o Minimalna wydłużalność cieplna rur o 100% ochrony przed dyfuzją tlenu o Wysoka wytrzymałość temperaturowa i ciśnieniowa o Możliwość chowania połączeń w posadzkach i ścianach o Niewielkie straty ciśnienia w miejscach połączeń
