1 TECHNOLOGIE BAZ DANYCH WYKŁAD 3 Diagramy związków encji. Funkcje agregujące. (Wybrane materiały) Dr inż. E. Busłowska Copyright E. Busłowska. 1 DIAGRAMY ZWIĄZKÓW ENCJI (DZE) Metoda graficznej prezentacji tabel i kolumn. Obrazują podstawowe składniki bazy danych i związki między nimi. Encja zbiór obiektów reprezentowanych za pomocą jednakowej struktury (odpowiednik tablicy w finalnej bazie danych). Atrybuty - charakteryzują encje. Związek - określa wzajemne powiązania między encjami. W DZE encje zazwyczaj są opisywane rzeczownikami, atrybuty przymiotnikami i rzeczownikami, natomiast związki czasownikami. Copyright E. Busłowska. 2 Przyjęta konwencja zapisu relacji Proces projektowania DZE Analiza problemu, pojawiające się często rzeczowniki, sugerują encje, które powinny wystąpić w diagramie. Dla każdej encji identyfikuje się atrybuty. Wykryć użycie tej samej nazwy dla dwóch różnych encji albo użycie dwóch różnych nazw dla tej samej encji. Zidentyfikować atrybuty tworzące klucze. Encje - prostokąty Atrybuty Obowiązkowe (wartość musi być zawsze określona) poprzedzone kółkiem. Opcjonalne (atrybut nie musi mieć wartości) poprzedzone okręgiem. Unikalne identyfikatory dla encji lub wchodzące w jego skład poprzedzone #. Związki Opcjonalność oznaczona linią przerywaną. Stopień wiele" oznaczony kurzą stopką. Należące do unikalnych identyfikatorów oznaczone poprzeczną kreską. Copyright E. Busłowska. 3 Copyright E. Busłowska. 4 Związki i ich symbole Oznaczenia: Jeden do jeden Jeden do wielu Związki jeden do jeden dla każdej instancji (przypadku) jednej encji istnieje dokładnie jedna instancja drugiej encji pozostająca z nią w rozważanym związku. Wiele do jeden Wygląd Preferuje Wiele do wielu Copyright E. Busłowska. 5 Copyright E. Busłowska. 6 1

2 Związki jeden do wielu dla każdej instancji jednej encji istnieje n instancji drugiej encji. Związki wiele do jednego dla wielu instancji jednej encji istnieje dokładnie jedna instancja drugiej encji. Wnosi Opłatę Cechy Ma Copyright E. Busłowska. 7 Copyright E. Busłowska. 8 Związki wiele do wielu - wielu wartościom jednej encji odpowiada wiele wartości drugiej encji Uproszczenie związku wiele do wielu przez dodanie encji Wybiera Wybiera Lista preferencji Występują w Copyright E. Busłowska. 9 Copyright E. Busłowska. 10 Związki rekurencyjne związki wiele do wielu lub jeden do jednego między jedną encją Każdy klient może być skojarzony z innym klientem Każdy klient może być skojarzony z wieloma klientami # IdPreferencji o Nazwa występują a # IdPreferencji # Idklienta Przykładowe encje wybiera Oplaty # IdOplaty ο Idklienta ο DataOplaty ο Wielkosc wnosi # Ida ο Nazwisko ο Imie ο Adres ο Telefon Copyright E. Busłowska. 11 Copyright E. Busłowska. 12 2

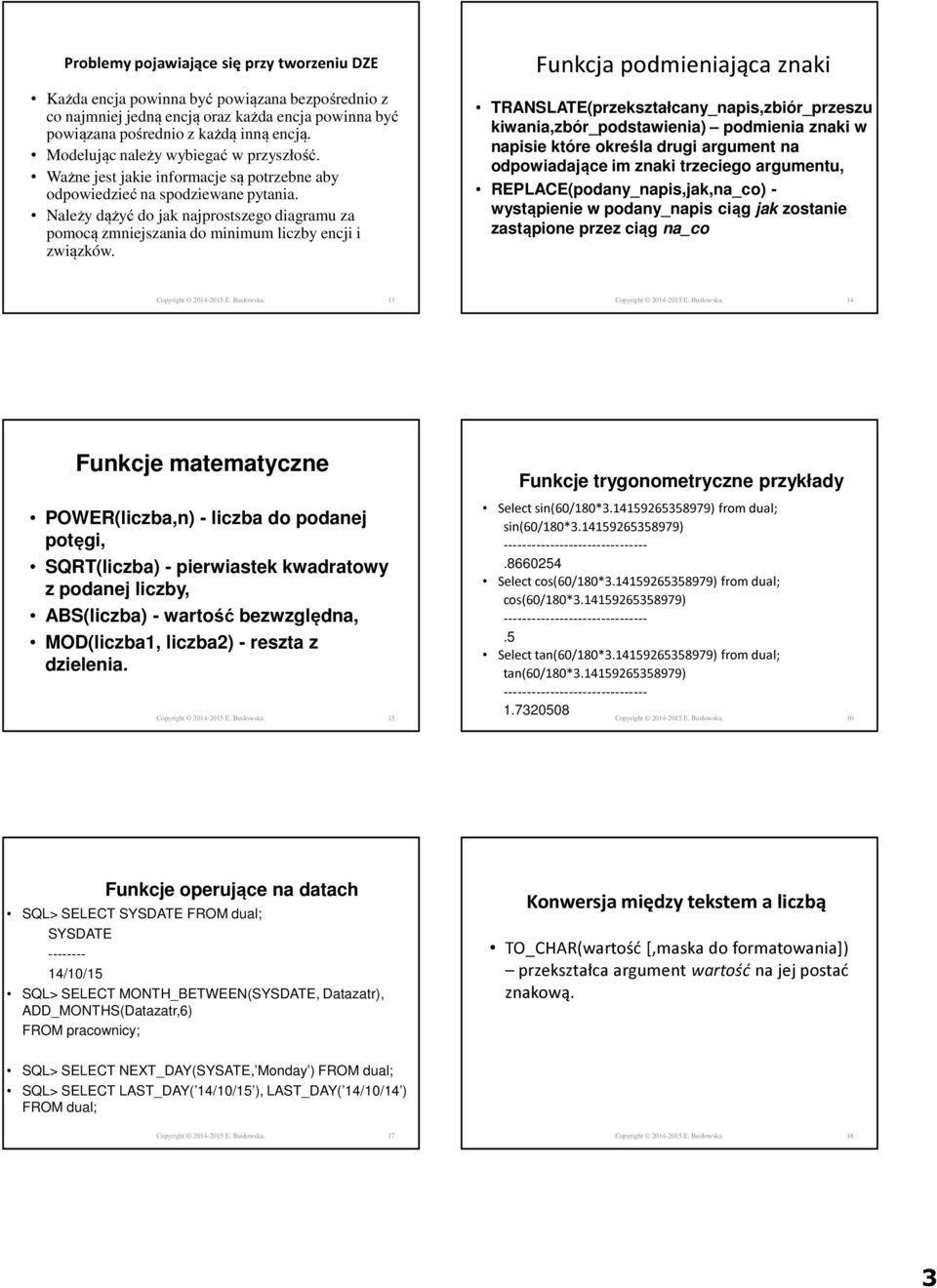

3 Problemy pojawiające się przy tworzeniu DZE Każda encja powinna być powiązana bezpośrednio z co najmniej jedną encją oraz każda encja powinna być powiązana pośrednio z każdą inną encją. Modelując należy wybiegać w przyszłość. Ważne jest jakie informacje są potrzebne aby odpowiedzieć na spodziewane pytania. Należy dążyć do jak najprostszego diagramu za pomocą zmniejszania do minimum liczby encji i związków. Funkcja podmieniająca znaki TRANSLATE(przekształcany_napis,zbiór_przeszu kiwania,zbór_podstawienia) podmienia znaki w napisie które określa drugi argument na odpowiadające im znaki trzeciego argumentu, REPLACE(podany_napis,jak,na_co) - wystąpienie w podany_napis ciąg jak zostanie zastąpione przez ciąg na_co Copyright E. Busłowska. 13 Copyright E. Busłowska. 14 Funkcje matematyczne POWER(liczba,n) - liczba do podanej potęgi, SQRT(liczba) - pierwiastek kwadratowy z podanej liczby, ABS(liczba) - wartość bezwzględna, MOD(liczba1, liczba2) - reszta z dzielenia. Copyright E. Busłowska. 15 Funkcje trygonometryczne przykłady Select sin(60/180* ) from dual; sin(60/180* ) Select cos(60/180* ) from dual; cos(60/180* ).5 Select tan(60/180* ) from dual; tan(60/180* ) Copyright E. Busłowska. 16 Funkcje operujące na datach SQL> SELECT SYSDATE FROM dual; SYSDATE /10/15 SQL> SELECT MONTH_BETWEEN(SYSDATE, Datazatr), ADD_MONTHS(Datazatr,6) FROM pracownicy; Konwersja między tekstem a liczbą TO_CHAR(wartość [,maska do formatowania]) przekształca argument wartość na jej postać znakową. SQL> SELECT NEXT_DAY(SYSATE, Monday ) FROM dual; SQL> SELECT LAST_DAY( 14/10/15 ), LAST_DAY( 14/10/14 ) FROM dual; Copyright E. Busłowska. 17 Copyright E. Busłowska. 18 3

4 Wyrażenia agregujące i funkcje grupowe Count([distinct] wyrażenie ) zlicza wiersze Min([distinct] wyrażenie ) wylicza minimalną wartość Max([distinct] wyrażenie ) - wylicza maksymalną wartość Avg([distinct] wyrażenie ) - wylicza średnią wartość Sum([distinct] wyrażenie ) wylicza sumę Copyright E. Busłowska. 19 SQL> SELECT AVG(sal) ; AVG(SAL) 2133,33333 SQL> SELECT MIN(sal) Min_Wyn 3 WHERE job = 'CLERK'; MIN_WYN 800 Copyright E. Busłowska. 20 SQL> SELECT COUNT(*) Ile, AVG(sal) Sred, MIN(sal) Min_Wyn, MAX(sal) Maks_Wyn FROM emp; ILE SRED MIN_WYN MAKS_WYN , Podać sumę zarobków wszystkich pracowników z pierwszego stopnia płacowego. SQL> SELECT SUM(sal), salgrade 3 WHERE salgrade.grade = 1 AND sal BETWEEN losal AND hisal; SUM(SAL) 2850 Copyright E. Busłowska. 21 Copyright E. Busłowska. 22 Podział krotek na grupy - klauzula GROUP BY Obliczyć średnie zarobki na każdym ze stanowisk pracy SQL> SELECT job, AVG(sal) 3 GROUP BY job; JOB AVG(SAL) ANALYST 3000 CLERK 1037,5 KEEPER 2975 MANAGER 2758,33333 PRESIDENT 5000 SALESMAN 1400 Podział krotek na grupy i podgrupy Obliczyć średnie zarobki na każdym ze stanowisk pracy w każdym departamencie SQL> SELECT deptno, job, AVG(sal) 3 GROUP BY deptno, job; DEPTNO JOB AVG(SAL) CLERK MANAGER PRESIDENT ANALYST CLERK KEEPER MANAGER CLERK MANAGER SALESMAN wierszy zostało wybranych. Copyright E. Busłowska. 23 Copyright E. Busłowska. 24 4

5 Klauzula having Podać średnie zarobki tylko tych departamentów, które zatrudniają więcej niż trzech pracowników. SQL> SELECT deptno, AVG(sal), COUNT (*) 3 GROUP BY deptno 4 HAVING COUNT (*) > 3; DEPTNO AVG(SAL) COUNT(*) , , Klauzula having Podać tylko te stanowiska, na których średnie zarobki wynoszą 3000 lub więcej SQL> SELECT job, AVG(sal) 3 GROUP BY job 4 HAVING AVG (sal) > =3000; JOB AVG(SAL) ANALYST 3000 PRESIDENT 5000 Copyright E. Busłowska. 25 Copyright E. Busłowska. 26 Wyrażenia w klauzuli having Podać numery departamentów i różnice miedzy najwyższą i najniższa pensją w poszczególnych departamentach. Wyeliminować grupy z różnicą mniejszą od SQL> SELECT deptno, MAX(sal) - MIN(sal) Diff 3 GROUP BY deptno 4 HAVING MAX(sal) - MIN(sal)>=2000; DEPTNO DIFF Copyright E. Busłowska. 27 5
