MOCOWANIE NARZĘDZI /OBRABIARKI

Wielkość: px
Rozpocząć pokaz od strony:

Download "MOCOWANIE NARZĘDZI /OBRABIARKI"

Transkrypt

1 MOOWAN NARZĘZ /ORAARK Wprowadzenie 2 ZASTOSOWANA Najważniejsze informacje 3 Obrabiarki - systemy narzędziowe entra tokarskie entra obróbcze Obrabiarki wielozadaniowe Obróbka małych detali Systemy mocowania narzędzi Mocowanie narzędzi - toczenie Mocowanie narzędzi - frezowanie Mocowanie narzędzi - wiercenie Mocowanie narzędzi - wytaczanie Mocowanie narzędzi - do gwintowania Rozwiązywanie problemów 57 PROUKTY Złącza obrabiarek Systemy mocowania narzędzi tokarskich oromant apto (ręczne i automatyczne) Uchwyty podstawowe do narzędzi obrotowych oromant apto Przedłużki/redukcje oromant apto Zintegrowane oromant apto Akcesoria (sprawdziany, klucze dynamometryczne, itp.) Adaptery Adaptery do narzędzi obrotowych (oroturn SL, asyix, itp.) Adaptery do narzędzi obrotowych (z mocowaniem trzpieniowym, Weldon, SO 9766, do gwintowników) Adaptery z tłumieniem drgań (wytaczanie, frezowanie i toczenie) Uchwyty Uchwyty (ororip, ydrogrip, oprawka termokurczliwa, itp.) Uchwyty mocujące do narzędzi modułowych

2 A Systemy mocowania narzędzi/obrabiarki wprowadzenie rezowanie nformacje/ndeks Wprowadzenie oromant apto to najbardziej stabilny system mocowania narzędzi na rynku. zięki niemu możliwe jest posiadanie tylko jednego systemu do wszystkich operacji obróbczych i dodatkowo niezależnie od typu, np.: centrum tokarskie, frezarskie, obrabiarka wielozadaniowa; konwencjonalna lub w pełni zautomatyzowana. System narzędzi umożliwia standaryzację, ogranicza koszty zapasów, upraszcza techniczną i administracyjną obsługę narzędzi. Wyjątkowe złącze oromant apto o trygonalnym stożku zostało wprowadzone już w 1990 roku. Przez lata udowodniło swoją doskonałość i obecnie jest standardem SO (SO 26623). ororip i ydrorip to precyzyjne uchwyty zaciskowe, odpowiednie zarówno do operacji frezowania, wiercenia, wytaczania i rozwiercania, zaprojektowane w sposób zapewniający minimalne bicie, maksymalny moment obrotowy i wysoką prędkość obróbki. 2 Trendy w obróbce oromant apto jest zarejestrowanym znakiem towarowym firmy Sandvik. Obecne i metody obróbki charakteryzują się: Obrabiarki wielozadaniowe wymagają jednego systemu oprawek, zarówno do narzędzi tokarskich, jak i obrotowych. Po kilka głowic rewolwerowych na obrabiarce wielozadaniowej i centrach tokarskich. Więcej narzędzi wielofunkcyjnych do obrabiarek wielozadaniowych. Narzędzia napędzane w centrach tokarskich. Nowoczesne panele sterowania w systemie sterowania zapewniające wyższy poziom automatyzacji. Trójwymiarowe modele narzędzi i oprawek do wirtualnej kontroli procesu obróbki. ntegracja procesów produkcyjnych w mniejszej ilości obrabiarek. hłodziwo pod wysokim ciśnieniem.

3 Systemy mocowania narzędzi/obrabiarki najważniejsze informacje A Najważniejsze informacje Opcje mocowania narzędzi System mocowania narzędzia skrawającego może mieć poważny wpływ na produktywność i osiągi, dlatego jego wybór jest bardzo ważny. Niniejszy rozdział pozwoli łatwiej podjąć decyzję i dostarczy wskazówek jak prawidłowo zastosować, obsługiwać i konserwować uchwyty mocujące. Najważniejsze informacje - wskazówki ogólne dotyczące systemu oromant apto, ororip, ydrorip oraz innych oprawek - są opisane na stronach Obrabiarki - systemy narzędziowe Opis zasad i metod obróbki za pomocą różnych obra biarek (centra tokarskie, centra obróbcze, wielozadaniowe i z głowicami przesuwnymi) i przedstawienie opcji mocowania narzędzi w odniesieniu do ich typu. Patrz strona Systemy mocowania narzędzi Opis opcji mocowania w odniesieniu do narzędzia skrawającego. W części tej występuje podział na toczenie, frezowanie, wiercenie, wytaczanie i gwintowanie, a także zawarte są zalecenia dotyczące wyboru typów oprawek w zależności od narzędzia. Patrz strona Produkty do mocowania narzędzi Po dokonaniu wyboru produktu do mocowania narzędzia, w części tej można znaleźć dokładniejsze informacje na temat każdego z tych produktów. Występuje tu podział na dwie dziedziny: Złącza obrabiarek - patrz strona Produkty ściśle związane ze złączem, jak uchwyty mocujące do narzędzi tokarskich i obrotowych. Produkty umożliwiające zastosowanie narzędzi z chwytem oromant apto w głowicach rewolwerowych oraz we wrzecionie. Akcesoria służące do montażu i ustawiania, sprawdziany, klucze dynamometryczne, itp. Oprawki i uchwyty - patrz strona lementy mocujące narzędzie skrawające, takie jak adaptery do narzędzi tokarskich obejmujące system oroturn SL, oprawki do narzędzi obrotowych, oprawki z tłumieniem drgań i uchwyty ororip, ydrorip, itp. Wybór systemu mocowania narzędzia W celu określenia najlepszego sposobu mocowania narzędzia, muszą być brane pod uwagę trzy różne czynniki. 1. Rodzaj obróbki 2. Kształt oraz ilość obrabianych przedmiotów 3. Ograniczenia rezowanie 3 nformacje/ndeks

4 A rezowanie nformacje/ndeks Systemy mocowania narzędzi/obrabiarki najważniejsze informacje ane podstawowe 1. Rodzaj obróbki Rozpocznij pracę od przeanalizowania operacji: toczenie, frezowanie, wiercenie, wytaczanie/rozwiercanie czy gwintowanie? Od typu operacji zależy wybór mocowania narzędzia. jakość (tolerancja, wykończenie powierzchni)? ilość (operacji skrawających)? 3. Obrabiarka Podsumowanie najważniejszych cech : stabilność, odpowiednia moc i moment obrotowy, w szczególności w przypadku większych przedmiotów? czy jest to centrum obróbcze, centrum tokarskie czy obrabiarka wielozadaniowa? typ złącza wrzeciona? typ głowicy rewolwerowej? ręczne lub automatyczne systemy mocowania? system mocowania narzędzi modułowy czy trady cyjny? 4 2. Przedmiot obrabiany Po przeanalizowaniu typu operacji skrawania, należy przyjrzeć się przedmiotowi: czy przedmiot można bezpiecznie zamocować? produkcja jednostkowa czy masowa? czy zachodzi potrzeba połączenia dwóch lub więcej funkcji w jednym narzędziu (aby zmniejszyć liczbę wymian narzędzi)?

5 Wybór metody przykład System mocowania narzędzia może być wprowadzony zarówno w procesie unowocześnienia dawnych wersji obrabiarek, jak również stanowić część wyposażenia nowych maszyn. Upewnij się, że system mocowania narzędzi, może być używany bez ograniczeń do wszystkich typów operacji. Modułowy system mocowania narzędzi Zalety Jeden system do wszystkich operacji obróbki Zawsze maksymalna wydajność Zmniejszenie stanu magazynowego i kosztów narzędzi Pierwszy wybór do wszystkich obszarów zastosowań Systemy mocowania narzędzi/obrabiarki najważniejsze informacje Upewnij się, że system jest odpowiedni do wszystkich przewidywanych typów narzędzi do obróbki oraz wymagań związanych z obróbką. Na przykład, w obrabiarce wielozadaniowej, niewielka różnica długości może być czynnikiem determinującym produktywność. Jednolity system mocowania narzędzi Zalety Standardowe oprawki Szybka metoda w produkcji o stałym profilu Wady Mniejsza elastyczność Większa liczba oprawek Używanie narzędzi modułowych zapewnia wysoką wydajność przy minimalnych łącznych kosztach magazynowych. 5 A rezowanie nformacje/ndeks

6 A rezowanie nformacje/ndeks Systemy mocowania narzędzi/obrabiarki najważniejsze informacje Porównanie różnych systemów mocowania o narzędzi obrotowych: Wytrzymałość na zginanie Wytrzymałość na skręcanie icie echy umożliwiające szybką wymianę narzędzia Porównanie typów złączy Typ Złącze oromant apto Stożki 7/24 (SO 40, 50 i 60) Stożki 7/24 ze stykiem kołnierza ( +) SK forma A/ (,,,, T) KM (KM- UT, KM-XMZ i KM- XMS) 6 Zalety Jedyne złącze uniwersalne, którego można używać bez ograniczeń we wszystkich zastosowaniach. Najczęściej spotykane złącza do centrów obróbczych. Złącze o dobrych parametrach na zginanie i skręcanie. Łatwa automatyczna wymiana narzędzi. Złącze o dobrych parametrach na zginanie i skręcanie. Łatwa automatyczna wymiana narzędzi. Zwiększona zdolność przenoszenia momentu zginającego. Większa dokładność dzięki ograniczonemu ruchowi w osi Z. Łatwa automatyczna wymiana narzędzi. Podobne do SK. Śruby mocujące wewnątrz złącza poprawiają przenoszenie momentu obrotowego i pomagają prawidłowo ustawić krawędź skrawającą. Szczegóły wymiarowe złącza, patrz strona 17. o narzędzi tokarskich: Wytrzymałość na skręcanie Wytrzymałość na zginanie Precyzja, położenie krawędzi skrawającej echy umożliwiające szybką wymianę narzędzia Ograniczenia Niezbyt dokładne. rak możliwości ustawienia krawędzi skrawającej w osi przedmiotu (toczenie). uże i ciężkie złącze, mało przyjazne dla operatora pod względem ergonomii. Niezbyt dokładne. rak możliwości ustawienia krawędzi skrawającej w osi przedmiotu (toczenie). uże i ciężkie złącze, mało przyjazne dla operatora pod względem ergonomii. Niedostatecznie mocne, by przenosić moment przy operacjach toczenia. rak możliwości ustawienia krawędzi skrawającej w osi przedmiotu (toczenie). Trzy różne typy, KM- UT, KM-XMZ i KM- XMS.

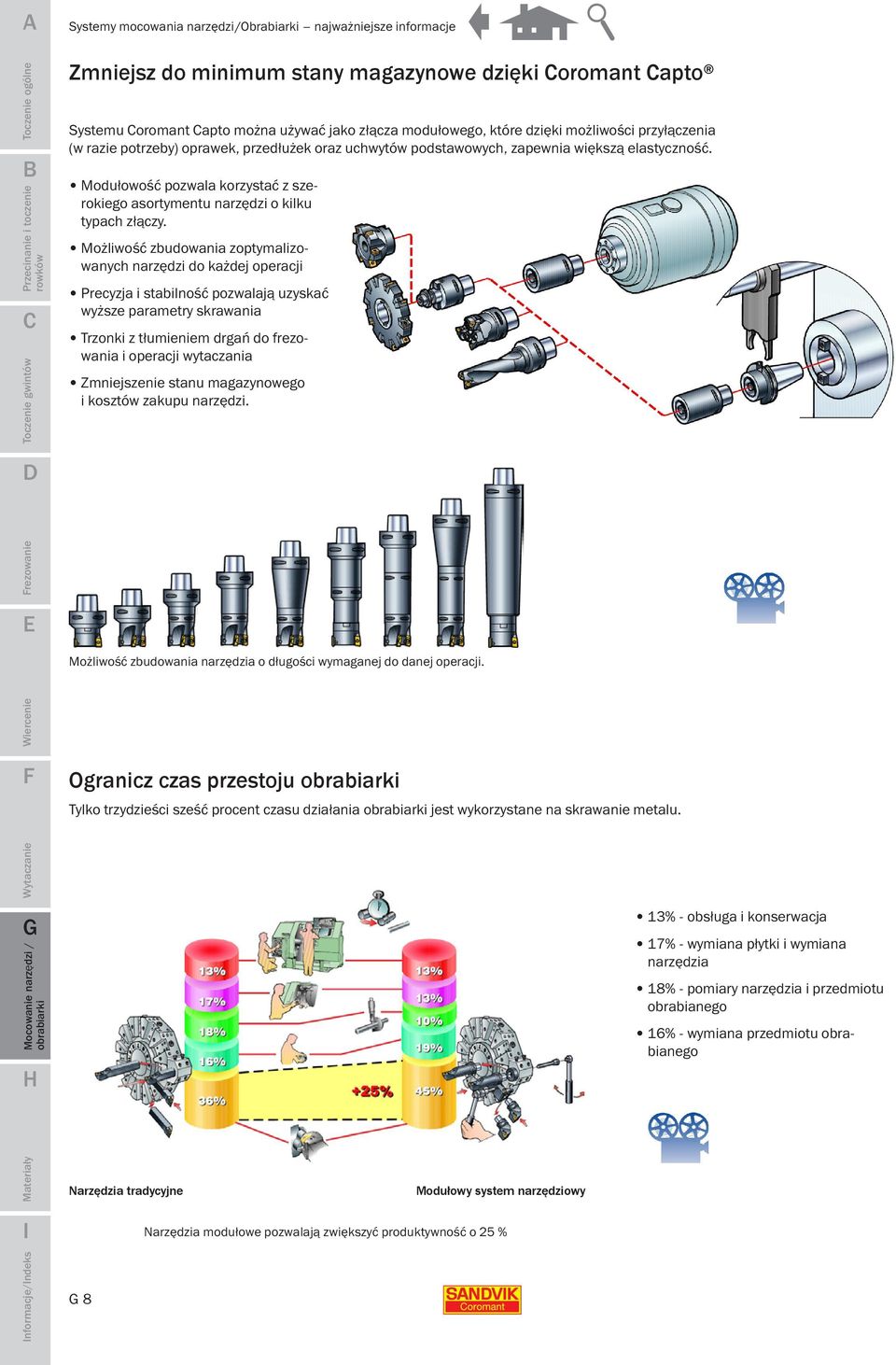

7 oromant apto to modułowy system szybkowymiennych narzędzi, dzięki któremu możliwe jest posiadanie tylko jednego systemu mocującego na całym wydziale obróbki skrawaniem. Te same narzędzia mogą być używane przy różnych obrabiarkach, co zapewnia wyjątkową elastyczność i zmniejsza stan zapasów magazynowych. Tokarki N można łatwo przystosować do systemu oromant apto System oromant apto może być bezpośrednio zintegrowany z głowicą rewolwerową przy użyciu standardowych uchwytów mocujących. Systemy mocowania narzędzi/obrabiarki najważniejsze informacje System oromant apto zmniejsza do minimum stan magazynowy narzędzi System oromant apto w centrach obróbczych, tokarkach pionowych i obrabiarkach wielozadaniowych zapewnia elastyczność i znaczne zmniejszenie stanu magazynowego. System oromant apto zintegrowany z obrabiarkami wielozadaniowymi przynosi wiele korzyści: tylko jeden system narzędzi na obrabiarce możliwość wykorzystania pełnej mocy dzięki sztywności złącza narzędzia są stosunkowo małe i lekkie. 7 A rezowanie nformacje/ndeks

8 A rezowanie nformacje/ndeks Systemy mocowania narzędzi/obrabiarki najważniejsze informacje Zmniejsz do minimum stany magazynowe dzięki oromant apto Systemu oromant apto można używać jako złącza modułowego, które dzięki możliwości przyłączenia (w razie potrzeby) oprawek, przedłużek oraz uchwytów podstawowych, zapewnia większą elastyczność. Modułowość pozwala korzystać z szerokiego asortymentu narzędzi o kilku typach złączy. Możliwość zbudowania zoptymalizowanych narzędzi do każdej operacji Precyzja i stabilność pozwalają uzyskać wyższe parametry skrawania Trzonki z tłumieniem drgań do frezowania i operacji wytaczania Zmniejszenie stanu magazynowego i kosztów zakupu narzędzi. Możliwość zbudowania narzędzia o długości wymaganej do danej operacji. Ogranicz czas przestoju Tylko trzydzieści sześć procent czasu działania jest wykorzystane na skrawanie metalu. Narzędzia tradycyjne 8 Modułowy system narzędziowy Narzędzia modułowe pozwalają zwiększyć produktywność o 25 % 13% - obsługa i konserwacja 17% - wymiana płytki i wymiana narzędzia 18% - pomiary narzędzia i przedmiotu obrabianego 16% - wymiana przedmiotu obrabianego

9 Przenoszenie momentu obrotowego złącze oromant apto echą wyróżniającą system oromant apto jest genialne stożkowe gniazdo o wyjątkowym kształcie. Trygonalny kształt przekazuje moment obrotowy bez żadnych elementów pośrednich, takich jak sworznie lub wpusty, co oznacza że złącze wyróżnia się nadzwyczajną stabilnością. Mocowanie na wcisk gwarantuje, że w złączu nie pojawi się luz. Obciążenia rozkładają się symetrycznie, bez względu na ich maksymalne wartości lub obroty, z zachowaniem położenia krawędzi skrawającej względem osi przedmiotu. W ofercie złączy oromant apto występuje sześć rozmiarów. Od rozmiaru 3 (32 mm) do najbardziej sztywnego 10 (100 mm). zięki powtarzalnej dokładności rzędu ±2 mikrometrów w osiach x, y i z oraz zdolności do przenoszenia wysokich momentów obrotowych, złącze oromant apto oferuje doskonałą wytrzymałość zarówno na zginanie, jak i na skręcanie. Minimalne bicie Stała, wysoka powtarzalność Systemy mocowania narzędzi/obrabiarki najważniejsze informacje Złącze samocentrujące uże powierzchnie styku Stabilność wpływająca na produktywność złącze oromant apto Na rysunkach: Symetryczny rozkład sił Zwiększenie posuwu o 0,1 mm/obr pozwala w skali roku zwiększyć produkcję o wielkość odpowiadającą około 250 dodatkowym roboczogodzinom. Zawsze prawidłowe ustawienie krawędzi skrawającej względem osi przedmiotu 9 A rezowanie nformacje/ndeks

10 A rezowanie nformacje/ndeks Systemy mocowania narzędzi/obrabiarki najważniejsze informacje Zasada mocowania system oromant apto o mocowania wykorzystuje się oddziaływanie segmentowej tulei na mocowane narzędzie. Wypusty na zewnętrznym obrzeżu segmentów zablokowują się w wewnętrznym rowku narzędzia skrawającego przytrzymując razem obie części. W niektórych uchwytach, zamiast tulei segmentowej do mocowania wykorzystuje się śrubę centralną. Akcja odmocowania Tuleja segmentowa, poprzedzana przez cięgno popychacza, przemieszcza się osiowo w stronę zamocowanego narzędzia. Tuleja sprężyście zmniejsza swą średnicę i jej kołnierzowy zaczep uwalnia się z rowka w narzędziu. Następnie cięgno wypycha narzędzie z gniazda. Akcja zamocowania ięgno przemieszcza się do tyłu i przednie końce sprężystej tulei segmentowej rozpychane są na zewnątrz względem osi złącza przez walcowy kołnierz. Wywinięte zakończenia tulei zazębiają się o wewnętrzny rowek w narzędziu, a następnie wciągane są do uchwytu do pozycji roboczej. Trzy metody mocowania system oromant apto 10 Tuleja segmentowa Jest to rodzaj złącza wykorzystywany do zabudowy we wrzecionie oraz uchwytów z mocowaniem ręcznym i automatycznym. Krzywka, sprężyna lub siłownik hydromechaniczny napędza cięgno. Wystarczy pół obrotu klucza do zamocowania i odmocowania narzędzia w uchwytach z mocowaniem ręcznym. Śruba centralna Śruba centralna jest stosowana w uchwytach podstawowych oraz przedłużkach w celu ich połączenia z narzędziem wyposażonym w chwyt oromant apto, lub gdy zachodzi potrzeba zbudowania dłuższych zestawów. Mocowanie przednie Złącze umożliwiające szybką wymianę narzędzia we frezarkach i wiertarkach, które nie są wyposażone w system automatycznej wymiany. Siła zamocowania wynosi około 50% siły w systemie ze śrubą centralną.

11 Systemy mocowania narzędzi/obrabiarki najważniejsze informacje A dentyfikacja narzędzi Wszystkie narzędzia systemu oromant apto i oprawki mogą być wyposażone w rozmieszczone wzdłuż osi lub promieniowo chipy identyfikacyjne, usprawniające procesy magazynowania, dostępu i obsługi. Otwory promieniowe na chipy identyfikacyjne nie są wykonywane standardowo na narzędziach. Uwaga: hip identyfikacyjny należy przymocować za pomocą środka Loctite, jeśli jest on montowany w otworze śruby centralnej. W przeciwnym razie może on utrudnić działanie mechanizmu mocującego. oprowadzenie chłodziwa hłodzenie przez środek narzędzia Skierowanie chłodziwa bezpośrednio na krawędź skrawającą eliminuje czas przestoju wynikający z przerw koniecznych na dopasowanie rurek chłodzących. Skuteczne i stałe doprowadzanie chłodziwa zwiększa również trwałość narzędzia. Konstrukcja wszystkich oprawek oromant apto jest dostosowana do najlepszych rozwiązań w zakresie doprowadzania chłodziwa przez środek narzędzia. Rozwiązanie odpowiada wymogom związanym z wartością ciśnienia chłodziwa aż do 80 bar. hłodziwo pod wysokim ciśnieniem oprowadzenie chłodziwa pod wysokim ciśnieniem to standardowe rozwiązanie w złączach oromant apto. Jest to również standardowa opcja wyposażenia dla większości obrabiarek, takich jak centra tokarskie, centra obróbcze i wielozadaniowe. Rozwiązanie odpowiada wymogom związanym z wartością ciśnienia chłodziwa aż do 80 bar. hłodziwo pod ultrawysokim ciśnieniem Jet reak Jet reak to technologia umożliwiająca wykorzystanie systemu doprowadzenia chłodziwa pod bardzo wysokim ciśnieniem (P). hłodziwo, wprowadzane przez stożek złącza do dyszy natryskowej, jest kierowane na krawędź skrawającą, aby powstał klin hydrauliczny pomiędzy wiórem a powierzchnią natarcia narzędzia. W rozwiązaniu tym występuje do czterech niezależnych kanałów z maksymalnym ciśnieniem 1000 bar. Klucz dynamometryczny Aby uzyskać najlepszą wydajność każdego uchwytu mocującego, należy użyć klucza dynamometrycznego do prawidłowego zamocowania. Zbyt wysoki moment dokręcenia będzie miał niekorzystny wpływ na produktywność i spowoduje uszkodzenie oprawki. Zbyt niski moment dokręcenia spowoduje powstanie drgań i pogorszenie dokładności obróbki. Patrz strona 83, aby odszukać prawidłowe momenty dokręcania narzędzia. Możliwość wyposażenia narzędzi w chipy identyfikacyjne w celu usprawnienia procesu magazynowania i obsługi. Złącze oromant apto z wewnętrznym doprowadzeniem chłodziwa. 11 rezowanie nformacje/ndeks

12 A Systemy mocowania narzędzi/obrabiarki najważniejsze informacje Wybór uchwytów i oprawek Kategoria Typ Typ uchwytu/ oprawki Obszar mocowania Przenoszenie momentu obrotowego icie Wyważenie Pierwszy wybór ydrorip Precyzyjny uchwyt hydrauliczny < 20 mm 20 mm Wyważenie metodą testowania przy obrotach Pierwszy wybór ororip Precyzyjny uchwyt hydromechaniczny Oprawka termokurczliwa Wyważenie metodą testowania przy obrotach Konstrukcja zapewniająca wyważenie (4-5) rezowanie Oprawka do tulei zaciskowych- typ R Konstrukcja zapewniająca wyważenie (3-5) Uchwyt frezarski (Weldon), mocowanie śrubą Konstrukcja zapewniająca wyważenie (3-5) Oprawka do wierteł, mocowanie śrubą Nie ardzo dobre obre Poprawne Oprawki ororip i ydrorip zapewniające minimalne bicie icie mierzone przy czole uchwytu ororip lub ydrorip nie przekracza 3 μm. W odległości od czoła równej trzykrotnej średnicy narzędzia, bicie nie przekracza 10 μm. o każdego uchwytu dołączony jest raport z wynikami indywidualnego pomiaru, zawierający klasę wyważenia prędkość obrotową dla klasy wyważenia bicie promieniowe w odległości 3 c od czoła zmierzoną siła mocowania (Nm). nformacje/ndeks 12

13 Wyważenie oprawek narzędzi Wyważenie staje się niezwykle istotnym czynnikiem ze względu na stale rosnące prędkości obrotowe wrzeciona. Siły odśrodkowe oddziaływują na oprawkę i narzędzie skrawające. Jakiekolwiek niewyważenie powoduje powstanie drgań. Procedura wyważania każdej oprawki z osobna ma zasadnicze znaczenie, gdy prędkości wrzeciona osiągają wartości zbliżone do tych występujących podczas obróbki szybkościowej. o może spowodować niewyważenie? Nierówne rozłożenie masy (rowki, wyżłobienia itp.) Mimośrodowość (odległość pomiędzy środkiem obrotu i środkiem ciężkości narzędzia) odatkowe elementy (np. niewyważone narzędzie) Pasowania i tolerancje pomiędzy wrzecionem i uchwytem narzędzia. W przemyśle stopień wyważenia jest często określany za pomocą współczynnika (klasy jakości wyważenia), obliczanego zgodnie z normą SO 1940/1. Obliczanie współczynnika niewyważenia SO 1940/1 Przykład: Uchwyt ze stożkiem 40 z narzędziem skrawającym m = 1,0 g r = 20 mm u = m x r = 20,0 gmm Masa narzędzia = 1,25 kg e = u /m narz = 16,0 μm n = obr/min Niewyważenie u = niewyważenie x promień = m x r (gmm) Mimośrodowość (odległość pomiędzy środkiem obrotu i środkiem ciężkości) e = niewyważenie/masa narzędzia = u/kg (µm) n = prędkość obrotowa wrzeciona (obr/min) = e x n/9549 wartość współczynnika przy obr/min = e x n / 9549 = 25 Wartość 2.5 jest często wymagana od uchwytów narzędziowych bez uwzględniania całkowitego ciężaru uchwytu narzędziowego, wraz z narzędziem skrawającym prędkości obrotowej wrzeciona, z jaką ma pracować zestaw faktu, że całkowita niezrównoważona masa w wyżej podanym przykładzie będzie równa zaledwie 0,1 g a niewyważenie wyniesie u = 2 gmm, zmierzenie i zapewnienie powtarzalności takich parametrów jest trudne i kosztowne. Systemy mocowania narzędzi/obrabiarki najważniejsze informacje Parametry jakości wyważenia uchwytów narzędziowych oromant We wszystkich oprawkach ze stożkiem spełniających normę SO (7/24 cali) występuje tolerancja stożka AT3. System oromant apto, SK oraz jednolite uchwyty metryczne ze stożkiem SO posiadają konstrukcję zapewniającą prawidłowe wyważenie (SO 40/SK 63) i mogą zwykle być używane do prędkości obr/min w nowoczesnej obrabiarce N bez potrzeby dodatkowego wyważania. la systemu oromant apto, w przypadku zastosowania przedłużek i/lub redukcji między uchwytem podstawowym i oprawką, maksymalna zalecana prędkość wrzeciona jest ograniczona do obr/min. Symbol oznaczający wyważenie poprzez konstrukcję 13 A rezowanie nformacje/ndeks

14 A Systemy mocowania narzędzi/obrabiarki najważniejsze informacje Uchwyty podstawowe i oprawki o konstrukcji zapewniającej prawidłowe wyważenie Wszystkie oprawki oromant apto 3-5 oraz uchwyty SK 63 i jednolite uchwyty metryczne ze stożkiem SO 40 oznaczone symbolem wyważenie poprzez konstrukcję zostały zaprojektowane jako trójwymiarowe modele bryłowe A i dla każdego z nich obliczana jest masa i położenie niewyważenia. Usuwanie materiału ze ściśle określonych miejsc pozwala przeciwdziałać niewyważeniu. Specjalne opracowanie sposobu mocowania oprawki na etapie produkcji pozwala, by poszczególne powierzchnie pozostały ułożone koncentrycznie wokół środka obrotu. Mierzone poziomy wstępnego wyważenia uzyskiwane dla oprawki zamocowanej w stożku 40 uchwytu podstawowego są różne dla poszczególnych wielkości oprawek oromant apto. Łączny ciężar i ruchy materiału w procesie obróbki cieplnej również powodują pewne wahania uzyskiwanych wartości. rezowanie Uchwyt podstawowy ze stożkiem 40 wraz z założoną oprawką Te parametry zapewniają uzyskanie wartości współczynnika niewyważenia około 16 dla obr/min zgodnie z normą SO 1940/1. Niewyważenie w gmm Wielkość Wartości niewyważenia dla oprawki Wartości wyważenia w gmm dla indywidualnie wyważanej oprawki o konstrukcji zapewniającej wyważenie 3-5 wahają się pomiędzy podanymi niżej wartościami. Niewyważenie w gmm Wielkość Min. Min Maks. Maks. o obróbki szybkościowej należy stosować uchwyty ororip, które są wyważane indywidualnie. Przykład uchwytu podstawowego oromant apto i oprawki na narzędzia z chwytem Weldon Kompensowanie różnic w głębokości zabierakowych. Kompensowanie różnic wynikających z różnego umiejscowienia rowka do wymiany automatycznej w oprawkach SO 7388/1. Kompensowanie niewyważenia złącza oromant apto. Kompensowanie otworu na śrubę mocującą oraz spłaszczenia na mocowanie narzędzia pełnowęglikowego. nformacje/ndeks 14

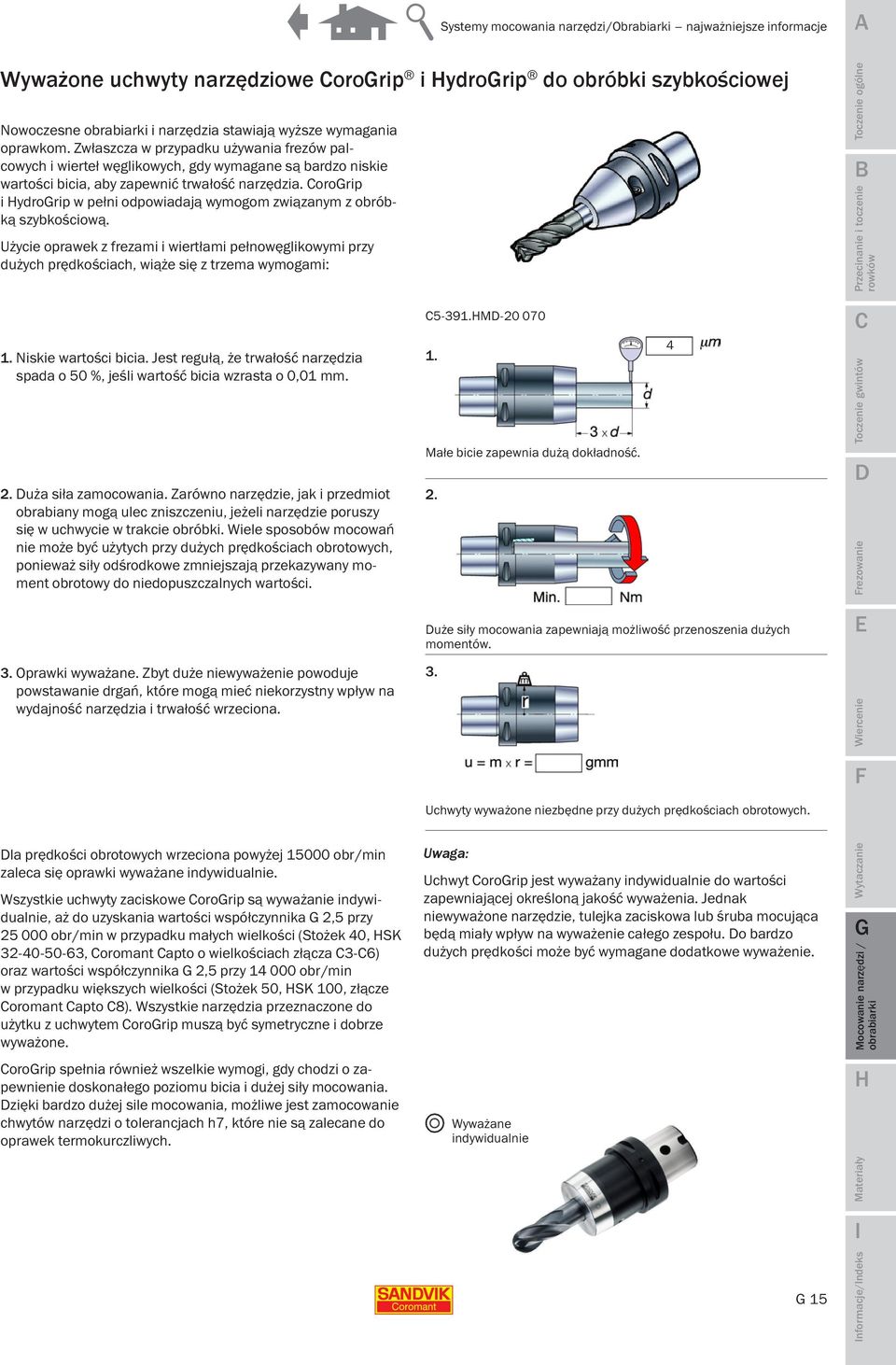

15 Wyważone uchwyty narzędziowe ororip i ydrorip do obróbki szybkościowej Nowoczesne i narzędzia stawiają wyższe wymagania oprawkom. Zwłaszcza w przypadku używania frezów palcowych i wierteł węglikowych, gdy wymagane są bardzo niskie wartości bicia, aby zapewnić trwałość narzędzia. ororip i ydrorip w pełni odpowiadają wymogom związanym z obróbką szybkościową. Użycie oprawek z frezami i wiertłami pełnowęglikowymi przy dużych prędkościach, wiąże się z trzema wymogami: Systemy mocowania narzędzi/obrabiarki najważniejsze informacje A 1. Niskie wartości bicia. Jest regułą, że trwałość narzędzia spada o 50 %, jeśli wartość bicia wzrasta o 0,01 mm. 2. uża siła zamocowania. Zarówno narzędzie, jak i przedmiot obrabiany mogą ulec zniszczeniu, jeżeli narzędzie poruszy się w uchwycie w trakcie obróbki. Wiele sposobów mocowań nie może być użytych przy dużych prędkościach obrotowych, ponieważ siły odśrodkowe zmniejszają przekazywany moment obrotowy do niedopuszczalnych wartości. 3. Oprawki wyważane. Zbyt duże niewyważenie powoduje powstawanie drgań, które mogą mieć niekorzystny wpływ na wydajność narzędzia i trwałość wrzeciona M Małe bicie zapewnia dużą dokładność uże siły mocowania zapewniają możliwość przenoszenia dużych momentów. Uchwyty wyważone niezbędne przy dużych prędkościach obrotowych. 4 rezowanie la prędkości obrotowych wrzeciona powyżej obr/min zaleca się oprawki wyważane indywidualnie. Wszystkie uchwyty zaciskowe ororip są wyważanie indywidualnie, aż do uzyskania wartości współczynnika 2,5 przy obr/min w przypadku małych wielkości (Stożek 40, SK , oromant apto o wielkościach złącza 3-6) oraz wartości współczynnika 2,5 przy obr/min w przypadku większych wielkości (Stożek 50, SK 100, złącze oromant apto 8). Wszystkie narzędzia przeznaczone do użytku z uchwytem ororip muszą być symetryczne i dobrze wyważone. ororip spełnia również wszelkie wymogi, gdy chodzi o zapewnienie doskonałego poziomu bicia i dużej siły mocowania. zięki bardzo dużej sile mocowania, możliwe jest zamocowanie chwytów narzędzi o tolerancjach h7, które nie są zalecane do oprawek termokurczliwych. Uwaga: Uchwyt ororip jest wyważany indywidualnie do wartości zapewniającej określoną jakość wyważenia. Jednak niewyważone narzędzie, tulejka zaciskowa lub śruba mocująca będą miały wpływ na wyważenie całego zespołu. o bardzo dużych prędkości może być wymagane dodatkowe wyważenie. Wyważane indywidualnie 15 nformacje/ndeks

16 A rezowanie Systemy mocowania narzędzi/obrabiarki najważniejsze informacje Konserwacja Ważne jest zwrócenie uwagi, by oprawka nie była uszkodzona, a jej części były wolne od pyłu i zanieczyszczeń. W celu zapewnienia wyższej wydajności, zalecamy demontaż zestawu narzędziowego i oczyszczenie wszystkich współpracujących części. Należy wykonywać smarowanie części przynajmniej raz w roku. Uniknięcie problemów z mocowaniem W pewnych warunkach obróbki, narzędzie oromant apto może zostać zablokowane we wrzecionie lub systemie mocowania. Zdarza się to, jeśli cięgno nie dochodzi do powierzchni wypychania. Możliwe przyczyny: 1. Nastąpiło poluzowanie chipa zamontowanego w otworze śruby centralnej. Należy zamocować chip za pomocą środka Loctite, w przeciwnym wypadku może on utrudnić działanie mechanizmu mocującego. 2. Narzędzie jest wprowadzone zbyt głęboko do oprawki wskutek braku śrub ograniczających (stare oprawki). Wszystkie nowe oprawki do tulejek zaciskowych i z chwytem Weldon posiadają stały ogranicznik i nie wymagają użycia śrub ograniczających. Oprawki do tulei typu i , patrz strona 121. Oprawka Weldon typu , patrz strona 92. nformacje/ndeks Śruby ograniczające - do starych uchwytów tulejkowych i oprawek typu Weldon Podczas mocowania narzędzi z chwytem cylindrycznym w starych uchwytach oromant apto na tulejki zaciskowe - z otworem przechodzącym przez środek - należy zwracać uwagę, by narzędzie, jeśli jest mniejsze niż otwór przelotowy oprawki, nie zostało wprowadzone za powierzchnię wysuwu cięgna, ponieważ może to być przyczyną niewłaściwego zamocowania, powodować trudności w trakcie mocowania i w ten sposób zwiększać ryzyko uszkodzenia mechanizmu mocującego. Zastosowanie śrub ograniczających eliminuje to zagrożenie, a uchwyt i mechanizm zamykający będą funkcjonować prawidłowo. Wszystkie oprawki typu i posiadają wewnętrzny gwint umożliwiający zainstalowanie śruby ograniczającej. 16 Wielkość Oznaczenie złącza Wymiary, mm th N M12x M14x M16x M20x Właściwe mocowanie Narzędzie zamocowane, segmenty w prawidłowym położeniu. Złe mocowanie Podczas wprowadzania narzędzia, cięgno trafia w narzędzie, zamiast w powierzchnię wysuwu. Segmenty nie będą się znajdować we właściwym położeniu. Narzędzie może wypaść podczas obróbki.

17 Systemy mocowania narzędzi/obrabiarki najważniejsze informacje A oromant apto - szczegóły wymiarowe uchwytów podstawowych SO 7388/1 (N A) Punkt zerowy Punkt zerowy N orma rezowanie Punkt zerowy ig Plus SO 7388/1 Typ stożka Wielkość Wymiary, mm SO KW1 c 1 c 2 c 3 d b1 d g d hc dm m l c l b l Th l 21 l 22 l 23 th M12 SO 7388/ M16 (N A) M M24 N M16 orma M24 ig Plus M16 SO 7388/ M24 17 nformacje/ndeks

18 A Systemy mocowania narzędzi/obrabiarki najważniejsze informacje MAS T 403 Punkt zerowy Punkt zerowy MAS T 403 orma rezowanie Punkt zerowy -PLUS MAS T 403 nformacje/ndeks Typ stożka 18 Wielkość Wymiary, mm SO kw1 c 1 d b1 d g d mm l c l b l Th l 21 l 22 l 23 l 24 th MAS T M M M24 MAS T M16 orma M24 -PLUS M16 MAS T M24

19 Systemy mocowania narzędzi/obrabiarki najważniejsze informacje A Punkt zerowy SK A/ Punkt zerowy N 2080 rezowanie Typ złacza Wielkość Wymiary, mm SO kw1 kw2 kw3 c 1 c 2 c 3 d b1 d b2 d g d mm d 23 Yamazaki SK A/ SO l b l c l Th l 21 l 22 l 23 l 24 th Yamazaki M M24 SK A/ SO l b l c l Th l 21 l 22 l 23 l 24 th N M M M24 19 nformacje/ndeks

20 A rezowanie nformacje/ndeks Obrabiarki - systemy narzędziowe przegląd zastosowań Obrabiarki - systemy narzędziowe Przegląd zastosowań 20 entra tokarskie Wybór systemu mocowania narzędzia 22 Obróbka małych detali z głowicą przesuwną Wybór systemu mocowania narzędzia 32

21 Obrabiarki - systemy narzędziowe przegląd zastosowań A Obrabiarka wielozadaniowa Wybór systemu mocowania narzędzia 28 entra obróbcze Wybór systemu mocowania narzędzia 26 ntegracja oromant apto z wrzecionem patrz strona 27 i 77. Trzonki z tłumieniem drgań patrz strona 29. Systemy mocowania narzędzi / Rozwiązywanie problemów 57 rezowanie 21 nformacje/ndeks

22 A Systemy narzędziowe centra tokarskie entra tokarskie rezowanie nformacje/ndeks Tokarki i centra tokarskie są wykonywane w taki sposób by sprostać potrzebom ze strony przemysłu. Zasada ich działania polega na skrawaniu obracającego się przedmiotu za pomocą narzędzia, które porusza się równolegle i prostopadle względem osi przedmiotu obrabianego, aby nadać mu żądany ostateczny kształt. Kiedy narzędzie jest dedykowane dla danego przedmiotu może być ono specjalnie ukształtowane, by powstał element symetryczny względem osi obrotu. 22 entrum tokarskie może występować w wersji: Poziomej i pionowej Z wrzecionem pomocniczym do obustronnej obróbki Z oprawkami napędzanymi Z osią Y do mimośrodowego wytaczania i frezowania Wiele systemów narzędzi do obrabiarek wieloosiowych może zapewnić wykonanie operacji toczenia od obróbki zgrubnej i toczenia aż po toczenie gwintów i obróbkę wykańczającą.

23 Systemy narzędziowe centra tokarskie A Możliwość szybkiej wymiany Krótki czas ustawiania Mocowanie tuleją segmentową umożliwia dokonanie wymiany narzędzi pięć razy szybciej, niż w przypadku narzędzi tradycyjnych. Oznacza to: Szerszy zakres wykorzystania narzędzi do obróbki okładne pozycjonowanie Mniej przejść pomiarowych zwiększona opłacalność produkcji Możliwość produkcji małych partii krótszy czas ustawiania Mniej lub wcale przejść pomiarowych Wskazane dla operacji z częstą wymianą płytek Szybszą i bardziej efektywną wymianę narzędzi Możliwości wstępnego ustawiania. o zamocowania i odmocowania wystarczy obrót mniejszy niż 180 Wymiana płytki przy użyciu narzędzi bliźniaczych W celu maksymalnego wykorzystania możliwości, można użyć narzędzia bliźniaczego wyposażonego w system szybkiej wymiany, na przykład oromant apto. Krótszy czas przestoju szybsza wymiana narzędzia Płytki wymieniane poza obrabiarką Stabilny proces skrawania Nie ma ryzyka wpadnięcia śrub mocujących płytki do przenośnika wiórów Rozwiązanie ergonomiczne Łatwość czyszczenia gniazda płytki i kontroli płytki podporowej poza obrabiarką. Uchwyty mocujące do obsługi automatycznej Narzędzia bliźniacze ze złączem oromant apto. Uchwyty mocujące do obsługi automatycznej są używane we wszystkich typach centrów tokarskich lub tokarek pionowych wyposażonych w system automatycznej wymiany narzędzi. Uchwyty te działają przy wartości ciśnienia do 100 bar. Więcej informacji - patrz strona rezowanie nformacje/ndeks

24 A rezowanie Systemy narzędziowe centra tokarskie Tradycyjne głowice rewolwerowe System oromant apto najlepsze rozwiązanie dla tradycyjnych głowic rewolwerowych System oromant apto wbudowany bezpośrednio w głowice rewolwerowe stanowi najlepsze rozwiązanie pozwalające uzyskać maksymalną wydajność z jego zastosowania. Krótki czas ustawiania Najwyższa stabilność Krótszy czas wymiany narzędzia niż w przy padku tradycyjnych narzędzi z trzonkiem prostokątnym Rozwiązanie obniżające koszty w przypadku wielu zastosowań Umieszczenie mechanizmu mocującego wewnątrz głowicy umożliwia obróbkę większych detali. łowica rewolwerowa z wbudowanym bezpośrednio systemem oromant apto Przekształcenie standardowej głowicy rewolwerowej w system oromant apto System oromant apto może również być zainstalowany na istniejących głowicach rewolwerowych za pomocą standardowych uchwytów mocujących. Jest to dobrą alternatywą przy braku możliwości bezpośredniego wbudowania (istniejące ). Nie są wymagane modyfikacje głowicy rewolwerowej ani specjalne adaptery Szybka wymiana narzędzi skraca czas przestoju Mniejsza stabilność w porównaniu z głowicą rewolwerową z zabudowanymi bezpośrednio gniazdami oromant apto Wymaga więcej miejsca niż głowica rewolwerowa z wbudowanymi bezpośrednio gniazdami oromant apto, co ogranicza wielkość obrabianych przedmiotów. Uchwyty mocujące Tradycyjna głowica rewolwerowa z uchwytami oromant apto nformacje/ndeks System mocujący dostosowany do Systemem mocującym dostosowanym do jest specjalny system głowicy rewolwerowej przykręcanej śrubami (MT). W związku z różnymi wersjami konstrukcji przykręcanych, na rynku dostępnych jest kilka typów systemów, które mogą być przekształcone w szybkowymienny system oromant apto. W celu uzyskania dokładnych informacji, prosimy o kontakt z najbliższym przedstawicielem firmy Sandvik oromant. 24 MT

25 Systemy narzędziowe centra tokarskie A łowica rewolwerowa do oprawek napędzanych oromant isc nterface () oromant isc nterface () to połączenie między głowicą rewolwerową i uchwytami mocującymi. W porównaniu ze zwykłym przykręcanym typem (MT) lub głowicą (V), system oferuje wiele korzyści: Lepsza stabilność i sztywność To samo złącze do oprawek narzędzi nieobrotowych i napędzanych lastyczne i symetryczne złącze (wystarczy obrót o 180º do zamocowania) Możliwość ustawiania osi dla prawidłowego położenia kątowego oprawek Krótszy wysięg narzędzia zapewniający dłuższy czas eksploatacji. System mocujący dostosowany do Systemem mocującym dostosowanym do jest specjalny system głowicy rewolwerowej przykręcanej śrubami (MT). W związku z różnymi wersjami konstrukcji przykręcanych, na rynku dostępnych jest kilka typów systemów, które mogą być przekształcone w szybkowymienny system oromant apto. rezowanie W celu uzyskania dokładnych informacji, prosimy o kontakt z najbliższym przedstawicielem firmy Sandvik oromant. MT System oromant apto do głowicy rewolwerowej V System oromant apto może być zastosowany na głowicach V dzięki specjalnym uchwytom mocującym. o stosowania zarówno dla narzędzi nieobrotowych jak i napędzanych ięgno napędzane krzywką Wymiana narzędzi skrawających poza obrabiarką Ustawienie wstępne poza obrabiarką Zewnętrzne doprowadzenie chłodziwa Mniej stabilny w porównaniu z Mechanizm mocujący nie jest wbudowany w głowicę rewolwerową - ograniczona wielkość detalu obrabianego. V Porównanie Możliwość szybkiej wymiany Zwartość budowy MT V Stabilność, sztywność Symetryczne złącze okładna regulacja ardzo dobre ++ obre + Wystarczające 25 nformacje/ndeks

26 A Systemy narzędziowe centra obróbcze entra obróbcze rezowanie nformacje/ndeks entrum obróbcze to wielofunkcyjne urządzenie, które wykonuje zazwyczaj zadania polegające na wytaczaniu, wierceniu i frezowaniu. W centrum obróbczym, materiał jest obrabiany przez obracającą się głowicę frezarską, która przesuwa się względem przedmiotu zamontowanego na stole obróbczym lub w uchwycie. entra obróbcze mogą występować w wersji pionowej lub poziomej: Typ podstawowy posiada 3 osie. Wrzeciono jest zamontowane wzdłuż osi Z. W 4-5-osiowych centrach obróbczych dodano dodatkowe osie (A//) do trzech podstawowych osi (X/Y/Z). 26 Oś A jest równoległa do osi X, oś jest równoległa do osi Y i oś jest równoległa do osi Z zęsto oś kontroluje przechylenie samego narzędzia skrawającego, a osie A i umożliwiają obracanie obrabianego przedmiotu. dy używa się wszystkich wymienionych osi w połączeniu z narzędziami stożkowymi lub frezami kulistymi wówczas można wykonywać bardzo skomplikowane geometrie jak na przykład matryce, łopatki turbin czy wypukłe rzeźby i inne zastosowania grawerskie.

27 Systemy narzędziowe centra obróbcze A Mocowanie oromant apto jako złącze wrzeciona Złącze oromant apto może być zintegrowane bezpośrednio z wrzecionem. Wymieniona opcja zapewnia: Lepsze przeniesienie momentu obrotowego oraz lepszą stabilność Umożliwia osiągnięcie wyższej prędkości obrotowej Krótszy wysięg narzędzia ze względu na zintegrowane narzędzia Więcej przestrzeni w obrabiarce rak konieczności zastosowania uchwytów podstawowych ostęp do asortymentu narzędzi oromant apto. Więcej informacji, patrz strona 77. Mocowanie oromant apto bezpośrednio zabudowane w obrabiarce... Złącze oromant apto w uchwytach podstawowych zięki uchwytom podstawowym, system oromant apto może być również używany w obrabiarkach, które posiadają złącze stożkowe lub SK we wrzecionie. System modułowy Uchwyt podstawowy to adapter umożliwiający przejście ze stożka lub z systemu SK na system oromant apto Narzędzie i/lub przedłużki montowane za pomocą śruby centralnej, patrz strona 72 ostęp do asortymentu narzędzi oromant apto. lub z użyciem uchwytu podstawowego. ntegracja złącza oromant apto z wrzecionem 27 rezowanie nformacje/ndeks

28 A Systemy narzędziowe wielozadaniowe Obrabiarka wielozadaniowa rezowanie nformacje/ndeks W obrabiarce wielozadaniowej, obrabiany przedmiot może zostać wykonany przy jednym ustawieniu maszyny, np. z użyciem toczenia, frezowania, frezowania konturów i krawędzi oraz szlifowania. Można wykonywać obróbkę zarówno dużych średnic jak i małych. Maszyna w sposób automatyczny wybiera i zmienia niezbędne narzędzia. Obrabiarki wielozadaniowe dostępne są w wielu wersjach: Wersja pozioma i pionowa Z dwoma wrzecionami (głównym i pomocniczym) oraz z wrzecionem w osi z możliwością wykonywania czynności frezowania i toczenia na obu powierzchniach - czołowej i tylnej - obrabianego przedmiotu dzie każde wrzeciono działa jak uchwyt obrabianego przedmiotu, umożliwiając obróbkę wieloosiową na dowolnej powierzchni - czołowej lub tylnej - obrabianego przedmiotu. 28 Obrabiany przedmiot może przejść od wrzeciona głównego do pomocniczego. ała operacja obejmująca frezowanie i toczenie na powierzchni czołowej oraz następujące po nich - frezowanie i toczenie na przeciwległym czole, jest wykonywana przy jednym ustawieniu maszyny. W obrabiarkach wykonujących oddzielnie frezowanie i toczenie wymagane są cztery ustawienia w celu zrealizowania tej sekwencji. Uwaga: Obrabiarka wielozadaniowa to połączenie centrum tokarskiego i frezarskiego. W celu uzyskania dalszych informacji, patrz strona 22 i 26.

29 Systemy narzędziowe wielozadaniowe A Systemy oromant apto najlepsze rozwiązanie dla wielozadaniowej Złącze oromant apto spełnia wymagania w zakresie eksploatacji narzędzi tokarskich oraz narzędzi obrotowych. System narzędziowy do obrabiarek wielozadaniowych powinien: Zapewnić prawidłowe przeniesienie momentu obrotowego yć zdolny do pracy przy wysokiej prędkości wrzeciona Posiadać wysoką wytrzymałość na zginanie Posiadać bardzo precyzyjne mocowanie w celu zapewnienia powtarzalności z możliwością pomiarów wstępnych lub wykonywania ustawień na zewnątrz maszyny. Przekształcenie standardowej głowicy rewolwerowej w system oromant apto W celu uzyskania informacji na temat poniższej głowicy rewolwerowej, patrz strona 24. łowica rewolwerowa ze zintegrowanymi uchwytami oromant apto. Trzonki z tłumieniem drgań W celu wewnętrznej obróbki głębokich i dużych otworów, w obrabiarce można zamontować wytaczak z tłumieniem drgań, wyposażony w złącze oromant apto do automatycznej wymiany narzędzia. W celu uzyskania dokładnych informacji, prosimy o kontakt z najbliższym przedstawicielem firmy Sandvik oromant. Standardowe głowice rewolwerowe mogą łatwo zostać przekształcone w szybkowymienny system modułowy ze złączem oromant apto, wykorzystując uchwyty mocujące lub zespoły mocowań dostosowane do. Mocowanie oromant apto jako złącze wrzeciona Więcej informacji, patrz strona 77. Wrzeciono frezarskie w obrabiarce wielozadaniowej powinno posiadać możliwość mocowania zarówno narzędzi tokarskich jak i obrotowych. 29 rezowanie nformacje/ndeks

30 A Systemy narzędziowe wielozadaniowe Narzędzia do obrabiarek wielozadaniowych Aby w pełni wykorzystać wszechstronne wielozadaniowe i zoptymalizować ich wydajność, należy używać specjalnie dla nich dedykowanych narzędzi. Narzędzia oroplex posiadające złącze oromant apto zostały specjalnie stworzone z myślą o obróbce wielozadaniowej: ostępność, stabilność i wyższa produktywność Skrócony czas wymiany narzędzia Zmniejszenie ilości koniecznych gniazd w magazynie narzędziowym oroplex TT oroplex SL Redukcja kosztów - jedno narzędzie zamiast wielu. W celu uzyskania dalszych informacji o systemie oroplex, patrz rozdział rezowanie. oroplex MT rezowanie oroplex TT twin tool dwa narzędzia tokarskie w jednym Racjonalne rozwiązanie z dwiema płytkami tokarskimi w jednej oprawce. Pozwala na szybkie przejście pomiędzy różnymi operacjami tokarskimi tylko za pomocą obrotu narzędzia. oroplex MT jedno narzędzie frezarskie i cztery tokarskie w jednym Połączenie dwóch systemów oromill 390 i oroturn 107 pozwala na skuteczną obróbkę fre zarską. Może być również stosowany w różnych ustawieniach do toczenia tradycyjnego, zewnętrznego i wewnętrznego, z użyciem dwóch różnych płytek systemu oroturn 107. Minigłowica rewolwerowa oroplex SL cztery narzędzia tokarskie w jednym Zbuduj swoje własne wielofunkcyjne narzędzie z użyciem adaptera oromant apto. Zastosuj minigłowicę rewolwerową oroplex SL, wspólnie z czterema głowicami i płytkami do toczenia wzdłużnego, gwintów i. Aby zastosować oroplex TT, należy przesunąć je w osi Y o wartość wymiaru h, aby płytka skrawała w osi symetrii przedmiotu obrabianego. Podczas pracy na wrzecionie pomocniczym, oś Y musi zostać odsunięta w kierunku przeciwnym od wrzeciona głównego. W konstrukcji oroplex MT wszystkie ostrza są umieszczone w osi narzędzia. nformacje/ndeks 30

31 Narzędzia zoptymalizowane dla lepszej dostępności Krótkie wysięgi mogą doprowadzić do kolizji między głowicą wrzeciona a przedmiotem obrabianym lub jego uchwytem. Konstrukcja systemu modułowego oromant apto pozwala uniknąć tych problemów, przez co: Klienci mogą budować ze standardowych elementów dłuższe narzędzia, aby uzyskać długość odpowiednią do zastosowania i Występuje mniejsze zapotrzebowanie na drogie, specjalistyczne oprawki narzędzi z długim terminem dostawy. Korpusy narzędzi zostały przedłużone o 65 mm w porównaniu z narzędziami tradycyjnymi aby umożliwić stosowanie wygodniejszych pozycji roboczych, które można uzyskać bez przedłużek. ługość i konstrukcja korpusu narzędzia jest zoptymalizowana przez wielkość każdego złącza oromant apto, aby zapewnić najlepszą dostępność najczęściej używanych wielkości uchwytów. Opcjonalne metody obróbki rezowanie toczne Określone jako frezowanie obracającej się powierzchni. Obrabiany przedmiot obraca się wokół swojej osi korzystając z czwartej osi. Aby wykonać obróbkę kształtu stożkowego, konieczne jest użycie piątej osi Aby wykonać detal mimośrodowy, konieczny jest jednoczesny ruch wszystkich osi Alternatywa dla planowania końca wałka narzędziem tokarskim. zięki temu można uniknąć czopika w środku i uzyskać lepszą powierzchnię poprzez uniknięcia zjawiska narostu. Aby uzyskać więcej informacji, patrz rozdział oraz przewodnik "rezowanie toczne" -2920:26. Porównanie metod Toczenie jest zazwyczaj najbardziej wydajnym i elastycznym procesem. Jednak frezowanie toczne może być wyraźnie korzystniejszym rozwiązaniem, co oznacza, że optymalna metoda dobierana jest na podstawie kształtu obrabianych przedmiotów oraz rodzaju materiału. Można użyć zwykłych frezów czołowych typu oromill 300, oromill 210, oromill 200 and oromill 245 z geometrią Wiper. rezowanie toczne + etale mimośrodowe + Obróbka przerywana + Przedmioty, których nie można obrócić o 360 (przeszkody) + Przedmioty cylindryczne lub stożkowe + Łamanie wiórów + Przedmioty niewyważone + Obróbka powierzchni czołowej bez narostu Systemy narzędziowe wielozadaniowe Konstrukcja narzędzi tokarskich umożliwia pracę z osią, zablokowaną pod kątem 45 stopni. Konstrukcja narzędzi wielozadaniowych zapewnia ich prawidłową długość co pozwala na pracę blisko szczęk uchwytu. oromill 390 i oromill 590 posiadają geometrię Wiper specjalnie zaprojektowaną do frezowania tocznego. Jedna płytka Wiper jest stosowana obok zwykłych płytek w innych gniazdach. łównym zadaniem tej płytki jest dogładzanie powierzchni. Toczenie Przykład przedmiotu obrabianego przy użyciu frezowania tocznego. + etale koncentryczne + Obróbka ciągła + ryły obrotowe Profilowanie + zęści o cienkich ściankach + ostępność + Łatwe do zaprogramowania 31 A rezowanie nformacje/ndeks

32 A rezowanie nformacje/ndeks Systemy narzędziowe do obróbki małych detali Obróbka małych detali z głowicą przesuwną Obróbka małych detali i stosowanie obrabiarek z głowicami przesuwnymi odnosi się do części o średnicy mniejszej niż 32 mm, produkowanych w dużych partiach w sposób najbardziej wydajny. Wiele osi, obróbka przedniego i tylnego czoła, narzędzia tokarskie, narzędzia obrotowe i narzędzia do wiercenia otworów to tylko niektóre z cech, które posiadają te. Zasada działania z głowicą przesuwną Materiał przesuwa się przez tuleję prowadzącą i jest obracany przez drugie wrzeciono, które również popycha materiał przez tuleję prowadzącą. Materiał zostaje wprowadzony w ruch w osi Z, a narzędzie pozostające blisko tulei prowadzącej, zapewnia maksymalną stabilność. Uwaga: W obróbce polegającej na przecinaniu, narzędzie powinno być dostatecznie stabilne, aby mogło być używane jako ogranicznik wysuwu materiału. 32 Obrabiarki mogą być wyposażone w imaki wielonożowe w celu zapewnienia większej elastyczności standardowym oprawkom, a także narzędziom szybko wymiennym takim jak system QS. Jako chłodziwo stosowany jest olej i wywiera odmienny wpływ na skrawanie metalu w porównaniu z płynem stosowanym przy obróbce na tokarce, powodując na przykład inny wypływ wiórów, inne ich łamanie oraz inną trwałość narzędzia. Tuleja prowadząca Tokarka z głowicą przesuwną

33 mak do obróbki zewnętrznej System mocowania QS Jest to system umożliwiający szybką wymianę oprawek narzędzi w celu zwiększenia efektywnego czasu produkcji. System QS pozwala zaoszczędzić cenny czas przeznaczony na obróbkę i zapewnia łatwe ustawienie narzędzia, dzięki czemu znacznie skraca czas wymiany płytki. Tradycyjne kliny można łatwo zastąpić bez potrzeby jakichkolwiek modyfikacji. System mocowania QS dostępny jest dla systemu narzędziowego oroturn 107 i orout. Sposób montażu Systemy narzędziowe do obróbki małych detali Wyjmij tradycyjny klin z imaka Zastąp go dwoma klinami QS Wyreguluj położenie krawędzi płytki i unieruchom krótką oprawkę za pomocą klina umieszczonego bliżej tulei prowadzącej Zamocuj ogranicznik drugim klinem w taki sposób by stykał się z oprawką. Tradycyjny system z klinami mocującymi 1. Odkręć 3 śruby, poluzuj klin 2. Wyjmij oprawkę i wymień płytkę 3. Wymień oprawkę, dokręć śruby i ponownie ustaw średnicę o obróbki zewnętrznej z użyciem systemów oroturn 107, orout i T-Max U-Lock, zastosuj oprawki bez przesunięcia (krawędź skrawająca równoległa do boku). Narzędzia tego typu wyróżnione są poprzez -S w oznaczeniu. Wymienione warianty są również dostępne w systemie QS, umożliwiając szybkie ustawienie maszyny i skrócenie czasu wymiany płytki. System mocowania QS 1. Odkręć śrubę, wyjmij oprawkę 2. Wymień płytkę 3. Włóż, dokręć, rozpocznij produkcję 33 A rezowanie nformacje/ndeks

34 A Systemy narzędziowe do obróbki małych detali mak do obróbki wewnętrznej rezowanie nformacje/ndeks Z myślą o obróbce wewnętrznej, z głowicą przesuwną zostały wyposażone w kilka imaków narzędziowych. Można stosować standardowe oprawki narzędziowe oraz narzędzia szybkowymienne, takie jak system oromant apto o łatwej konfiguracji i skróconym czasie wymiany płytki. mak do obróbki wewnętrznej powinien być wyposażony w: Adapter wytaczarski oroturn XS ze spłaszczeniami Tuleje asyix (132N) do wytaczaków cylindrycznych. Uwaga: mak powinien być również wyposażony w wytaczaki oroturn SL do obróbki zewnętrznej. 34 Wytaczaki oroturn XS asyix z orout M

35 Systemy narzędziowe do obróbki małych detali A Narzędzia dedykowane Aby zoptymalizować proces produkcji i zwiększyć wydajność, należy wybrać narzędzie skrawające, kierując się zaleceniami dotyczącymi obrabiarek z głowicą przesuwną. W celu uzyskania większej ilości informacji o obróbce małych detali, patrz rozdział A,. Toczenie Średnica przedmiotu, mm asyix rezowanie 5 Adapter do oroturn XS Przecinanie / toczenie 1 orout 1-2-ostrzowy oraz orout 3 do wydajnego przecinania i toczenia. 2 T-Max U-Lock la wydajnego toczenia gwintów. 3 oroturn 107 Płytki precyzyjne do operacji toczenia i kopiowania. Toczenie gwintów 4 orout XS o zewnętrznego przecinania i toczenia, toczenia ogólnego i toczenia gwintów dla małych detali o średnicy od 0,3 mm. 5 oroturn XS o toczenia wewnętrznego, toczenia i toczenia gwintów dla małych detali o średnicy od 0,3 mm. W celu dokładnego i stabilnego zamocowania, należy stosować specjalne oprawki oroturn XS dostępne dla większości obrabiarek z głowicą przesuwną. Toczenie o obróbki wewnętrznej 6 orout M Precyzyjne wykonywanie, toczenie ogólne i toczenie gwintów w otworach o średnicy od 10 mm. W celu dokładnego zamocowania, należy stosować tuleje asyix dostępne dla większości obrabiarek z głowicą przesuwną. 7 oroturn 107 obróbka wewnętrzna Płytki wieloostrzowe do otworów o średnicy minimum 6 mm. o stoso - wania z tulejami asyix. 8 oromill Plura Precyzyjne frezy monolityczne o średnicach od 0,4 mm. 9 ororill elta- Wiertła o średnicy od 0,3 mm. ostępne również w standardzie wiertła do wiercenia stopniowego z fazowaniem. 10 oroturn TR la maksymalnej stabilności w operacjach profilowania. 35 nformacje/ndeks

36 A rezowanie nformacje/ndeks Mocowanie narzędzi przegląd zastosowań Systemy mocowania narzędzi Przegląd zastosowań Mocowanie narzędzi Toczenie Wybór systemów mocowania narzędzi 38 Mocowanie narzędzi rezowanie Wybór systemów mocowania narzędzi 42 36

37 Mocowanie narzędzi przegląd zastosowań A Mocowanie narzędzi Wybór systemów mocowania narzędzi 49 Mocowanie narzędzi do gwintowania Wybór systemów mocowania narzędzi 55 Mocowanie narzędzi Wybór systemów mocowania narzędzi 52 Systemy mocowania narzędzi / Rozwiązywanie problemów 57 rezowanie 37 nformacje/ndeks

38 A Mocowanie narzędzi toczenie Mocowanie narzędzi - toczenie rezowanie nformacje/ndeks Sandvik oromant oferuje kilka systemów mocowania narzędzi do zastosowań związanych z toczeniem. Podczas wyboru mocowania, należy brać pod uwagę takie czynniki jak sztywność na zginanie czy działanie momentu skręcającego, położenie krawędzi skrawającej oraz czas wymiany narzędzia. Aby uzyskać najwyższą produktywność i oszczędność polecamy system oromant apto. System oromant apto - pierwszy wybór Pierwszym wyborem powinny zawsze być narzędzia z systemem mocowania oromant apto umożliwiającym uzyskanie doskonałej powtarzalności oraz najwyższej stabilności. oroturn SL do toczenia wewnętrznego la wszystkich operacji związanych z toczeniem wewnętrznym, pierwszym wyborem powinien być zawsze oroturn SL. lastyczny system oferujący możliwość budowy dużej ilości narzędzi Pełen asortyment uchwytów, głowic, adapterów oraz trzonków z tłumieniem drgań Skrócenie czasu ustawienia narzędzia - minuty zamiast godzin Skrócenie czasu zmiany narzędzia - sekundy zamiast minut Zmniejszenie stanu magazynowego Aby uzyskać więcej informacji na temat oroturn SL, patrz strona System oroturn SL do szybkiej wymiany

39 Mocowanie narzędzi toczenie A Adaptery do narzędzi z trzonkiem cylindrycznym Adaptery stosowane w centrach tokarskich i obrabiarkach wielozadaniowych. Uniwersalny adapter do toczenia ogólnego, przecinania i toczenia oraz obróbki gwintów Adapter do stosowania w obrabiarkach wielozadaniowych w przypadku centralnego doprowadzenia chłodziwa, patrz strona 91 Adaptery do toczenia zewnętrznego orout i T-max Q-ut Używane są dostępne narzędzia z trzonkiem cylindrycznym asyix Tuleje redukcyjne do oprawek uniwersalnych i dla obrabiarek wielozadaniowych mogą być stosowane w tulejach cylindrycznych Uniwersalne adaptery do przecinania i toczenia przy użyciu listew przecinakowych orout i T-Max Q-ut. Mocowanie promieniowe Mocowanie osiowe Stosuje się dostępne listwy przecinakowe 39 rezowanie nformacje/ndeks

40 A Mocowanie narzędzi toczenie Narzędzia z trzonkiem prostokątnym Uniwersalne adaptery do ogólnego toczenia, przecinania i toczenia oraz obróbki gwintów rezowanie nformacje/ndeks Mocowanie promieniowe Mocowanie promieniowe 40 Uwaga! Mocowanie osiowe Mocowanie kątowe Oprawki przeznaczone są zarówno do wymiany ręcznej jak i automatycznej: Stosuje się dostępne narzędzia z trzonkiem prostokątnym Należy zmierzyć długość narzędzia i zaprogramować obrabiarkę na tę wartość. Należy sprawdzić, czy nie ma ryzyka kolizji narzędzia i obrabianego przedmiotu Należy sprawdzić, czy nie ma ryzyka kolizji narzędzia w magazynie ani podczas cyklu wymiany narzędzia.

41 Wytaczaki la pełnego wykorzystania obrabiarek, niezbędne są często wytaczaki. Aby zminimalizować drgania przy długich wysięgach, należy stosować wytaczaki z tłumieniem drgań. W zależności od stosunku długości wysięgu względem średnicy trzonka należy dobrać właściwy materiał jego wykonania. Rodzaj trzonka Wytaczaki stalowe: Wytaczaki węglikowe: Stalowe wytaczaki z tłumieniem drgań w wersji krótkiej: Stalowe wytaczaki z tłumieniem drgań w wersji długiej: Wytaczaki z tłumieniem drgań wzmacniane węglikiem: Trzonek jednolity Wysięg o 4 x dm m o 6 x dm m Najmniejszy dopuszczalny wysięg Największy zalecany wysięg dla wytaczaków stalowych 4 x dm m (l) o 7 x dm m Silent Tools Największy zalecany wysięg dla wytaczaków węglikowych 6 x dm m (l) o 10 x dm m Silent Tools o 14 x dm m Silent Tools Trzonek z tłumieniem drgań l 4 = część z tłumieniem drgań, nie należy mocować w tym zakresie (jest to oznaczone na wytaczaku). Maksymalny zalecany wysięg wytaczaków z tłumieniem drgań w wersji krótkiej wynosi 7 x dm m, w wersji długiej 10 x dm m. Aby uzyskać więcej informacji na temat trzonków systemu oroturn SL, patrz strona 87 oraz 100, oraz aby uzyskać informacje na temat trzonków z tłumieniem drgań. asyix Mocowanie narzędzi toczenie Zastosowanie tulei mocujących asyix umożliwia uzyskanie bardziej precyzyjnej obróbki dzięki mniejszym drganiom i właściwej wysokości krawędzi skrawającej. Więcej informacji patrz strona A rezowanie nformacje/ndeks

42 A Mocowanie narzędzi frezowanie Mocowanie narzędzi frezowanie rezowanie Sandvik oromant oferuje wiele typów narzędzi do frezowania dla szerokiego zakresu zastosowań. Każde z nich charakteryzuje się funkcjami i zaletami właściwymi dla poszczególnych obrabiarek i systemów mocowania. Ważnymi czynnikami podczas wyboru oprawki jest sztywność na zginanie, maksymalny moment obrotowy oraz bicie narzędzia. Narzędzia modułowe zwiększają elastyczność oraz liczbę możliwych kombinacji narzędzi W przypadku uchwytów przedłużonych (przedłużek, oprawek) należy wybierać możliwie największą średnicę, odpowiednio do średnicy głowicy frezarskiej Należy stosować sztywne narzędzia modułowe o możliwie najmniejszym biciu Uchwyty ororip oraz ydrorip są wyważane indywidualnie i mogą być stosowane przy prędkościach wrzeciona powyżej obr/min. Obydwa uchwyty posiadają indywidualny numer seryjny i raport pomiarowy. Więcej informacji patrz strona 103. Asortyment oprawek/adapterów do głowic frezarskich Systemy oprawek i adapterów Najpierw należy wybrać złącze/uchwyt a dopiero później oprawki/adaptery ardzo dobre obre OK rezy palcowe na płytki wymienne łowice walcowo-czołowe łowica do frezowania walcowego i walcowo-czołowego Przenoszenie momentu obrotowego icie Złącza głowic frezarskich Wyważenie oromant apto ylindryczny Weldon Złącze gwintowane oromant apto Mocowanie trzpieniowe oromant apto Mocowanie trzpieniowe oromant apto ydrorip ororip Oprawka termokurczliwa Oprawka do tulei zaciskowych Oprawka typu Weldon Oprawka do gwintowania Adapter frezarski Adapter frezarski ydrorip Adapter z tłumieniem drgań oromill Plura ylindryczny Weldon nformacje/ndeks = Pierwszy wybór 3 = odatkowe wybory

43 Mocowanie narzędzi frezowanie A System oromant apto pierwszy wybór w przypadku frezowania Pierwszym wyborem powinny zawsze być narzędzia z systemem mocowania oromant apto umożliwiającym uzyskanie doskonałej powtarzalności oraz najwyższej stabilności. oromill 490 rez z długą krawędzią skrawającą oromill 390 ororip dla szerokiego zakresu zastosowań związanych z frezowaniem Jako pierwszy wybór należy zawsze rozważyć uchwyt precyzyjny ororip do frezów z chwytem cylindrycznym dla szerokiego zakresu zastosowań, od dokładnej obróbki wykańczającej po obróbkę zgrubną. uża zdolność przenoszenia momentu obrotowego zapobiega poślizgom narzędzia. zięki mechanizmowi samoczynnej blokady, siła zacisku pozostaje taka sama w trakcie całej operacji nawet podczas długich okresów eksploatacji narzędzia. Zapewnia to bezpieczne mocowanie wszystkich rodzajów narzędzi z chwytami cylindrycznymi, Whistle Notch czy Weldon. Można stosować z tulejami lub bez, patrz strona 115. Precyzyjny uchwyt zaciskowy ororip oromill Plura rezowanie oromill 316 oromill 390 z chwytem cylindrycznym oromill 300 z chwytem cylindrycznym 43 nformacje/ndeks

44 A Mocowanie narzędzi frezowanie ydrorip Rodzina uchwytów ydrorip jest dobrą alternatywą dla systemu ororip. Asortyment uchwytów w wersji krótkiej, smukłej i wydłużonej to najlepszy wybór dla większości lekkich i średnich operacji frezowania profilowego. la każdego typu i wielkości uchwytu określone są maksymalne prędkości wrzeciona. Można stosować z tulejami lub bez, patrz strona 117. ydrorip Wersja krótka ydrorip W uchwytach ydrorip mogą być mocowane narzędzia z każdym typem chwytu cylindrycznego. Uwaga: Uchwyt o średnicy 6 mm może być stosowany jedynie do mocowania trzonków cylindrycznych. Wersja smukła oromill Plura oromill 316 rezowanie Wersja wydłużona oromill 390 z chwytem cylindrycznym oromill 300 z chwytem cylindrycznym nformacje/ndeks Precyzyjne uchwyty ororip i ydrorip Zakres zastosowań Typ obróbki ydrogrip / ydrorip ydrorip smukły ydrorip ororip krótka wydłużony Obróbka zgrubna Obróbka półwykańczająca Obróbka wykańczająca Średnica otworu (mm) ydrorip /ororip ydrorip krótka ydrorip wersja smukła ydrorip typ wydłużony

45 Mocowanie narzędzi frezowanie A Adaptery z tłumieniem drgań do długich wysięgów zięki możliwości zastosowania przedłużek oraz/lub redukcji, modułowy system mocowania oromant apto pozwala budować krótkie i długie narzędzia. Wybierz możliwie jak najkrótszy adapter ostosuj parametry skrawania do długości każdego narzędzia Stosuj adapter z tłumieniem drgań, aby zminimalizować drgania przy długich wysięgach (>5x), więcej informacji na stronie 101. Adaptery do narzędzi z mocowaniem trzpieniowym rezowanie Adapter frezarski ydrorip z mocowaniem trzpieniowym to pierwszy wybór do operacji frezowana kiedy wymagane jest dobre wykończenie powierzchni. Minimalne bicie promieniowe zapewnia równe obciążenia ostrzy oraz równomierne zużycie. Adapter frezarski ydrorip do obróbki walcowo-czołowej oromill entury Uniwersalne systemy mocowania narzędzi do obróbki frezarskiej. Zastosuj adapter do frezowania walcowego i walcowoczołowego dla największej stabilności bocznej. Uwaga: Pierścienie dystansowe należy zamawiać oddzielnie. Adapter frezarski do obróbki walcowo-czołowej oromill 245 Adapter do frezowania walcowego i walcowo-czołowego oromill nformacje/ndeks

46 A Mocowanie narzędzi frezowanie Oprawki do narzędzi z chwytem cylindrycznym Uchwyt typu Weldon stanowi alternatywny system mocowania narzędzi z trzonkiem cylindrycznym takich jak frezy walcowoczołowe. Uwaga: anej średnicy chwytu odpowiada jedna wielkość oprawki. Oprawki na tulejki zaciskowe stosuje się do frezowania średniego. ostępne są w wersji krótkiej, średniej i długiej. Uchwyt typu Weldon Weldon oromill 390 z chwytem Weldon Aby zapewnić lepszą dostępność podczas obróbki w wąskich przestrzeniach, należy wykorzystać przedłużoną oprawkę na tulejki zaciskowe. Tuleję zaciskową stosuje się zawsze łącznie z nakrętką. Nakrętkę należy dokręcać za pomocą klucza dynamometrycznego, patrz strona 120 aby znaleźć właściwy moment dokręcenia. Oprawka na tulejki zaciskowe oromill 390 z chwytem cylindrycznym rezowanie Przedłużona oprawka na tulejki zaciskowe oromill 300 z chwytem cylindrycznym oromill Plura Oprawkę termokurczliwą stosuje się zarówno podczas frezowania zgrubnego jak i wykańczającego. Uwaga: anej średnicy chwytu odpowiada jedna wielkość oprawki. Tylko do mocowania trzonków cylindrycznych. Oprawka termokurczliwa oromill Plura nformacje/ndeks 46

47 Mocowanie narzędzi frezowanie A Oprawki zintegrowane ze złączem Oprawka zintegrowana systemu oromill 316 zapewnia: Zmniejszenie ilości narzędzi w magazynie Zwiększenie stabilności narzędzia Szybsze zamocowanie ezpieczeństwo Większą elastyczność Przedstawiamy nowe rozwiązanie na polu narzędzi z wymienną częścią roboczą (). zięki oprawkom zintegrowanym, poszerza się zakres zastosowań narzędzi z tej rodziny, jak oromill 316, co jest zasługą bezpiecznego złącza między oprawką a wymienną częścią roboczą z węglika spiekanego. oromill 316 wymienne części robocze ze złączem (patrz rozdział rezowanie, strona 186). rezowanie 47 nformacje/ndeks

48 A Mocowanie narzędzi frezowanie Współpraca ze wszystkimi popularnymi rodzajami złączy Oprawki zintegrowane ze złączem są dostępne w wielu wariantach oprawek umożliwiających bezpośrednie zamocowanie w obrabiarkach różnego typu. rezowanie nformacje/ndeks oromant apto wielkości 3-6 ardzo krótkie złącze oromant apto dla napędzanych uchwytów narzędziowych (konstrukcja bez dla chwytaka): 3-4 SK 63 typ A/ SO : stożek wielkości 40 MAS-T 403: stożki wielkości 30 i 40 48

49 Mocowanie narzędzia wiercenie A Mocowanie narzędzia wiercenie Sandvik oromant oferuje wiele typów narzędzi do wiercenia dla szerokiego zakresu zastosowań. Każde z nich charakteryzuje się funkcjami i zaletami właściwymi dla poszczególnych obrabiarek i systemów mocowań. Podczas wybierania systemu mocowania narzędzia należy uwzględnić takie czynniki jak bicie promieniowe, wytrzymałość na zginanie, zdolność do przenoszenia momentu obrotowego, wyważenie przy wysokich prędkości wrzeciona oraz wewnętrzne doprowadzanie chłodziwa. Narzędzia modułowe zwiększają elastyczność oraz możliwości łączenia narzędzi wybierz największą możliwą średnicę części mocujących (przedłużki, oprawki) odpowiednio do średnicy wiertła Należy stosować sztywne narzędzia modułowe o możliwie najmniejszym biciu Uchwyty ororip oraz ydrorip są wyważane indywidualnie i mogą być stosowane przy prędkościach wrzeciona powyżej obr/min. Obydwa uchwyty posiadają indywidualny numer seryjny i raport pomiarowy. Więcej informacji patrz strona 103. rezowanie Asortyment oprawek/uchwytów do wiercenia Systemy oprawek i uchwytów Najpierw należy wybrać złącze/uchwyt a dopiero później oprawki/uchwyty oromant apto ydrorip ororip Oprawka do wierteł z chwytem wg SO 9766 Uchwyt nastawny do wierteł Oprawka termokurczliwa Oprawka na tulejki zaciskowe Oprawka Whistle Notch ardzo dobre obre OK ororill 880 ororill elta- oromant elta Przenoszenie momentu obrotowego icie Wyważenie Typy chwytów narzędzi do wiercenia oromant apto SO 9766 ylindryczny Whistle Notch SO 9766 Whistle Notch = Pierwszy wybór 3 4 = odatkowe wybory 49 nformacje/ndeks

50 A rezowanie Mocowanie narzędzi Mocowanie oromant apto do ororill 880 ororill 880 ze zintegrowanym chwytem oromant apto minimalizuje wysięg narzędzia, tym samym zwiększając stabilność oraz precyzję wiercenia. Zarówno uchwyty ydrorip jak i ororip są odpowiednie do wiercenia przy średnicach chwytów wierteł do 32 mm. Możliwość bezpiecznego zamocowania wszystkich rodzajów narzędzi z chwytem cylindrycznym, wg SO 9766 oraz Whistle Notch. Uwaga: hwyt typu Whistle Notch o średnicy 6 mm (lub inny rodzaj chwytu ze spłaszczeniem) należy zawsze mocować w uchwycie ydrorip za pośrednictwem tulei, w przeciwnym razie uchwyt może zostać uszkodzony. Pozostałe rodzaje i wielkości trzonków można mocować z lub bez użycia tulei, patrz strona 114. W przypadku uchwytów ororip, wszystkie rodzaje chwytów mogą być mocowane z tuleją lub bez tulei, patrz strona 106. Adaptery i uchwyty podstawowe oromant apto ydrorip i ororip do wszystkich operacji wiercenia Precyzyjny uchwyt ydrorip Precyzyjny uchwyt zaciskowy ororip ororill 880 ororill 880 ydrorip dla dużych wysięgów oromant elta ama uchwytów ydrogrip w wersji krótkiej, smukłej oraz wydłużonej to najlepszy wybór jeśli wymagana jest dobra dostępność oraz duży wysięg. Wersja wydłużona ororill elta- Wersja smukła nformacje/ndeks 50

51 Oprawki do chwytów cylindrycznych ze spłaszczeniem zgodnych z SO 9766 Oprawki do chwytów SO Uniwersalna alternatywa dla obróbki wierceniem, gdy wymagania dotyczące bicia narzędzia nie są wysokie. Uwaga: anej średnicy chwytu odpowiada jedna wielkość oprawki. Oprawka do wierteł do chwytów SO 9766 Mocowanie narzędzi wiercenie ororill 880 A Uchwyty nastawne do regulacji średnicy wierteł ororill 880 umożliwiają osiągnięcie wąskiej tolerancji otworu lub wywiercenie otworu większego niż średnica wiertła. W przypadku wierteł z chwytem zgodnym z SO 9766, suwak należy zamawiać oddzielnie. oromant elta Zakres roboczy wynosi do 1,4 mm na średnicy, z możliwością regulacji w przyrostach co 0,05 mm. Uwaga: Zakres roboczy uchwytu może wykraczać poza określony obszar pracy wiertła. Uchwyt nastawny do wierteł ororill 880 rezowanie Oprawki uzupełniające Oprawki narzędzi z chwytem Whistle Notch są dostępne dla wierteł typu oromant elta oraz ororill elta-, jednak nie powinny być brane pod uwagę jako pierwszy wybór ze względu na bicie narzędzia. Oprawka do wierteł z chwytem oromant Whistle Notch oromant elta Oprawka Whistle Notch do chwytów N ororill elta- Oprawkę termokurczliwą można stosować do każdego rodzaju operacji wiercenia. Uwaga: anej średnicy chwytu odpowiada jedna wielkość oprawki. ozwolone jest mocowanie tylko chwytów cylindrycznych. Oprawka termokurczliwa ororill elta- 51 nformacje/ndeks

52 A Mocowanie narzędzi wytaczanie Mocowanie narzędzi - wytaczanie rezowanie Sandvik oromant oferuje wiele typów narzędzi do wytaczania dla szerokiego zakresu zastosowań. Każde z nich charakteryzuje się funkcjami i zaletami właściwymi dla poszczególnych obrabiarek i systemów mocowania. Ważnymi czynnikami podczas wyboru oprawki do operacji wytaczania jest sztywność zginania i zdolność do przenoszenia momentu obrotowego. W przypadku wyboru oprawki do rozwiercania, najważniejsze jest niskie bicie. Aby zapewnić sztywne mocowanie, zastosuj system oromant apto Wybierz możliwie najkrótszy adapter Wybierz najbardziej stabilne mocowanie Jeśli potrzebna jest redukcja, w miarę możliwości należy zastosować wersję stożkową Przy długich wysięgach (>4 x m m ), należy stosować adaptery z tłumieniem drgań Przy długich wysięgach należy zapewnić sztywne mocowanie, najlepiej ze stykiem kołnierza z wrzecionem Maksymalne zalecane bicie dla rozwiertaków wynosi 5 mikrometrów. Wybór oprawek/adapterów do wytaczania i rozwiercania Systemy oprawek i adapterów Najpierw należy wybrać złącze/uchwyt a dopiero później oprawki/adaptery oromant apto ydrorip ororip Oprawka termokurczliwa Oprawka na tulejki zaciskowe Adapter frezarski Adapter frezarski ydrorip Adapter z tłumieniem drgań ardzo dobre obre OK Typy chwytów narzędzi do wytaczania oroore 820 uoore Obróbka ciężka - Przenoszenie momentu obrotowego icie Wyważenie oromant apto oromant apto Mocowanie trzpieniowe oromant apto Mocowanie trzpieniowe oroore 825 oromant apto ylindryczny Mocowanie trzpieniowe Wykańczająca głowica wytaczarska oromant apto A/ Rozwiertak 830 ylindryczny = Pierwszy wybór 3 4 = odatkowe wybory 1 2 nformacje/ndeks 52

53 System oromant apto - pierwszy wybór Pierwszym wyborem powinny zawsze być narzędzia z mocowaniem oromant apto zapewniającym najlepszą powtarzalność i stabilność ze wszystkich konkurencyjnych produktów dostępnych na rynku. Mocowanie narzędzi wytaczanie oroore 820 A Adaptery i uchwyty podstawowe oromant apto oroore 825 uoore Wykańczająca głowica wytaczarska rezowanie Narzędzia do ciężkiego wytaczania ydrorip - pierwszy wybór dla rozwiertaków i narzędzi do wytaczania z chwytem cylindrycznym Precyzyjne uchwyty ydrorip powinny zawsze stanowić pierwszy wybór w przypadku narzędzi do rozwiercania i dokładnego wytaczania z chwytami cylindrycznymi. Uchwyty ydrorip charakteryzują się małym biciem oraz dużą siłą mocowania. Każdy uchwyt wyważany jest indywidualnie i dostarczany jest wraz z raportem pomiarowym. Więcej informacji patrz strona 114. Wersja krótka oroore 825 z chwytem cylindrycznym Wersja smukła Rozwiertak nformacje/ndeks

54 A Mocowanie narzędzi wytaczanie Mocowanie trzpieniowe Adaptery frezarskie to uniwersalne systemy mocowania narzędzi charakteryzujące się wysoką zdolnością przenoszenia momentu obrotowego. Podczas obróbki z dużym wysięgiem należy stosować uobore wraz z adapterem z tłumieniem drgań. Adaptery frezarskie mogą być stosowane w celu ograniczenia bicia. Adapter frezarski oroore 825 Narzędzia do ciężkiego wytaczania Adapter z tłumieniem drgań uoore rezowanie Adaptery uzupełniające ororip Uchwyty ororip charakteryzują się dużą dokładnością bicia oraz dużą siłą mocowania. Każdy uchwyt wyważany jest indywidualnie i dostarczany jest wraz z raportem pomiarowym. Więcej informacji patrz strona 103. Podczas lekkich operacji skrawania, takich jak rozwiercanie czy dokładne wytaczanie, ta niezwykle wysoka zdolność przenoszenia momentu obrotowego nie jest w pełni wykorzystywana. Precyzyjny uchwyt zaciskowy ororip oroore 825 z chwytem cylindrycznym Oprawki termokurczliwe Rozwiertak 830 Aby uzyskać lepszy dostęp, można zastosować oprawki termokurczliwe. hociaż, jeśli wymogiem jest dostępność, zaleca się zastosowanie oroore 825 ze zintegrowanym tłumieniem drgań. Oprawka termokurczliwa oroore 825 z chwytem cylindrycznym Oprawki na tulejki zaciskowe Rozwiertak 830 oroore 825 z chwytem cylindrycznym można użyć wraz z oprawką na tulejki zaciskowe, jednak nie jest to najbardziej optymalne rozwiązanie ze względu na niższą siłę mocowania oraz większe bicie niż w przypadku systemu ydrorip; nie jest ona również indywidualnie wyważany. Oprawka do tulei zaciskowych oroore 825 z chwytem cylindrycznym nformacje/ndeks 54

55 Mocowanie narzędzi do gwintowania ez wewnętrznego doprowadzania chłodziwa x Z lub bez wewnętrznego doprowadzenia chłodziwa x /.63 x Mocowanie narzędzi do gwintowania Z wewnętrznym doprowadzaniem chłodziwa A SS S SS S S rezowanie wintownik tradycyjny, chłodzenie zewnętrzne hłodzenie przez gwintownik wintownik tradycyjny Wybór oprawki Oprawki do gwintowania Oprawki do gwintowania zostały opracowane do operacji gwintowania w obrabiarkach wyposażonych w mechanizm automatycznej zmiany narzędzia. Konstrukcja z kompensacją osiową (rozciąganie, ściskanie) pozwala zniwelować różnice pomiędzy posuwem wrzeciona a skokiem gwintu. Oprawki i adaptery do gwintowników ostępne są dwie odmiany Odmiana S oprawek bez sprzęgła ciernego Odmiana SS oprawek ze sprzęgłem ciernym Obie wersje z napędem na kwadrat gwintownika. Odmiana SS posiada wstępnie ustawione sprzęgło bezpieczeństwa, które ślizga się gdy moment obrotowy gwintowania przekroczy ustaloną wartość. Oprawki do gwintów lewozwojnych są dostępne na zamówienie. 55 nformacje/ndeks

56 A rezowanie nformacje/ndeks Mocowanie narzędzi do gwintowania Obróbka specjalna wintowanie zsynchronizowane Nawet mikro-różnice pomiędzy obliczonym posuwem a rzeczywistym skokiem może spowodować niezwykle wysokie siły na ostrzach gwintowników oraz wzrost nacisków. Konstrukcja zsynchronizowanej oprawki do gwintowników / oparta jest na mikro-kompensatorze, który kompensuje odchyłki promieniowe i osiowe. zięki tej oprawce zostaje zmniejszona siła na powierzchni przyłożenia gwintownika, co daje w rezultacie lepszą jakość powierzchni oraz dłuższą trwałość narzędzia. wintowanie bez oprawki zsynchronizowanej Aby uzyskać najlepsze efekty na obrabiarkach niedostosowanych do zsynchronizowanego gwintowania, należy przestrzegać poniższych zaleceń. Ustawić posuw niższy o 10% niż wartość teoretyczna (skok gwintu x obr/ min). Pozwoli to precyzyjnie nacinać gwint dla danego skoku. Zmniejszyć głębokość gwintowania o 10% aby uniknąć złamania gwintownika Podczas gwintowania głębokich otworów w miękkich materiałach np. aluminium, należy zmniejszyć posuw i głębokość o 3-5%. 56 nstrukcje montażu: 1. Odnajdź właściwą wielkość tulei dla średnicy gwintownika. 2. okręć nakrętkę używając dwóch kluczy płaskich. 3. okręć nakrętkę kluczem dynamometrycznym do zalecanej wartości: R11: 16 Nm R20: 32 Nm R25: 108 Nm R40: 170 Nm

57 Mocowanie narzędzi rozwiązywanie problemów A Rozwiązywanie problemów Uszkodzony lub złamany segment Nieprawidłowe zamocowanie Przyczyna Segmenty są złamane. Ruch segmentu zostaje zablokowany przy cięgnie. Uszkodzenie rowka mocującego w narzędziu skrawającym. Niewłaściwy czas zacisku. Narzędzie skrawające nie jest wprowadzone odpowiednio głęboko; nie styka się z cięgnem. Narzędzie skrawające nie styka się z cięgnem z powodu wydmuchu sprężonego powietrza. ięgno nie znajduje się w położeniu przednim po wprowadzeniu nowego narzędzia skrawającego. Ruch mocujący rozpoczyna się przed ustawieniem narzędzia we właściwe położenie. Ruch segmentu zostaje zablokowany przy cięgnie. Zbyt mały nacisk sprężyny na segment. Rozwiązanie Wymień segmenty. Oczyść segmenty i sprawdź, czy prowadzone są wzdłuż cięgna bez przeszkód. Wymień narzędzie skrawające. Zmień cykl czasowy zacisku. Ustaw pozycję wymiany narzędzia i/lub położenie chwytaka. Wyreguluj cykl dostarczania powietrza, aby zostało wyłączone zanim narzędzie zatrzyma się przy cięgnie. Należy sprawdzić czy ciśnienie hydrauliczne odmocowania jest podawane. Sprawdź/wyreguluj czas cyklu. Oczyść segmenty i sprawdź, czy prowadzone są wzdłuż cięgna bez przeszkód. Wymień sprężyny. rezowanie 57 nformacje/ndeks

58 A Mocowanie narzędzi rozwiązywanie problemów rak możliwości ruchu w uchwycie do ręcznej wymiany. Przyczyna Zbyt duża ilość smaru w uchwycie. Rozwiązanie Rozmontuj uchwyt, aby usunąć smar. rezowanie Narzędzie skrawające pozostaje zablokowane w uchwycie/wrzecionie. Nie można uruchomić po wymianie narzędzia (dotyczy tylko obrabiarek wyposażonych w pneumatyczny system Kontroli Obecności Narzędzia). Niskie ciśnienie hydrauliczne. Uszkodzone/zabrudzone powierzchnie złącza. Złamany/uszkodzony segment. Zadzior w rowku blokującym narzędzia skrawającego. Niewłaściwie zamontowane narzędzie w oprawce z otworem przelotowym. Narzędzie skrawające nie powinno być montowane na maksymalnej głębokości, tak aby jego trzonek sięgał cięgna w głębi otworu oprawki, ponieważ powoduje to ograniczenie ruchu cięgna oraz może uniemożliwić zwolnienie oprawki i/lub spowodować uszkodzenie uchwytu z mocowaniem tuleją segmentową. Uchodzenie powietrza. Sprawdzić/wyregulować ciśnienie hydrauliczne. Wymień elementy złącza Wyreguluj cykl mocowania. Wymień narzędzie skrawające. Sprawdź/wyreguluj głębokość montażu narzędzia skrawającego. W razie potrzeby, sprawdź segment i uchwyt odpowiednio do uszkodzenia. Oczyść narzędzia i sprawdź, czy mocowanie/ wrzeciono nie są uszkodzone. nformacje/ndeks 58

59 Produkty Złącza obrabiarek

60 A Złącza obrabiarek oromant apto Uchwyty mocujące do obsługi ręcznej oromant apto dla narzędzi tokarskich rezowanie nformacje/ndeks W przypadku wszelkich rodzajów centrów tokarskich bez automatycznego systemu wymiany narzędzi zaleca się stosowanie uchwytów mocujących do obsługi ręcznej. W uchwytach tych stosuje się albo mechanizm z cięgnem i tuleją segmentową albo śrubę centralną. o mocowania narzędzi należy zawsze używać klucza dynamometrycznego. ięgno napędzane krzywką Ruch cięgna powodowany jest napędzaną z boku uchwytu krzywką, oddziałującą na rowek w cięgnie. o mocowania/odmocowania narzędzia używa się klucza ampulowego oraz klucza dynamometrycznego (wystarczy mniej niż pół obrotu klucza). ięgno napędzane śrubą Ruch cięgna powodowany jest przez obracanie śruby od tyłu uchwytu. o mocowania używa się klucza ampulowego oraz klucza dynamometrycznego (wystarczy jeden obrót). entralna śruba mocująca Narzędzie mocowane jest śrubą centralną, którą dokręca się kluczem od tyłu uchwytu. o mocowania oprawki używa się klucza ampulowego oraz klucza dynamometrycznego (cztery do pięciu obrotów). Uchwyty mocujące typu trzonkowego do głowic konwencjonalnych Uchwyty z trzonkiem cylindrycznym do obróbki wewnętrznej: echy uchwytu typu 2000: Mocowanie tuleją segmentową ięgno napędzane śrubą o zamocowania wystarczy niepełny obrót echy uchwytu typu 3000: entralna śruba mocująca (zamocowanie wymaga czterech do pięciu obrotów) Prostota instalacji Oba typy uchwytów mocuje się na głowicy rewolwerowej tak samo, jak tradycyjne wytaczaki 60 Typ 2000 Typ 3000 ięgno napędzane krzywką

61 Złącza obrabiarek oromant apto A Uchwyt mocujący z trzonkiem prostokątnym do obróbki zewnętrznej: Łatwy do zamontowania na większości obrabiarek dostosowanych do noży o trzonkach prostokątnych 20, 25 czy 32 mm. Właściwości uchwytu typu 2085: Mocowanie tuleją segmentową ięgno napędzane krzywką Prostota instalacji Wyjmij nóż i klin mocujący z gniazda w głowicy Włóż do gniazda uchwyt oromant apto typu 2085 i zamocuj klinem Uchwyty te mają następujące właściwości: Nie wymagają przeróbek narzędzi ani głowic Możliwość centralnego doprowadzania chłodziwa Mały wysięg zapewnia maksymalną przestrzeń roboczą Ten sam klucz do mocowania oprawek do obróbki zewnętrznej i wewnętrznej Regulowana długość uchwytu (niektóre uchwyty można skrócić w miarę potrzeby) Uchwyty te mają następujące właściwości: Nie wymagają przeróbek narzędzi ani głowic rewolwerowych entralne doprowadzanie chłodziwa Ten sam klucz do mocowania oprawek do obróbki zewnętrznej i wewnętrznej. Uchwyty V do obróbki wewnętrznej i zewnętrznej Mocowanie tuleją segmentową Szybka wymiana niepełne pół obrotu wystarczy, aby zamocować/odmocować narzędzie Wymiary l tz i l 1z są takie same zarówno w uchwytach prostych jak i kątowych, eliminując ryzyko kolizji Uchwyty kątowe są dostępne z dwoma różnymi wymiarami l 1x Typ 2085 Uchwyty mocujące do głowic według N (V) Uchwyty mocujące V rezowanie 61 nformacje/ndeks

62 A Złącza obrabiarek oromant apto Uchwyty mocujące do obsługi ręcznej dla specjalnych zastosowań Uchwyt typu 2090 przeznaczony jest do specjalnych zastosowań na obrabiarkach. Więcej informacji na temat montażu, patrz Katalog główny. 2090, cięgno napędzane krzywką Szczegóły konstrukcyjne mocowania uchwytów R/L 2090 rezowanie Minimalna twardość materiału 270 zoło uchwytu Oś toczenia Wylot chłodziwa Pokazano wersję prawą Uchwyt Wymiary, mm d 21 l 21 l th 7 d 22 h 21 h 22 h 23 h 24 min. l 22 l 23 l 24 l 25 l 26 min. th 3-R/L M M6 4-R/L A M8 5-R/L A M10 6-R/L M10 8-R/L M12 nformacje/ndeks 62

63 Jak dobrać uchwyty i narzędzie Obróbka zewnętrzna Obróbka zewnętrzna órna głowica rewolwerowa Tuleję oromant apto można zorientować w zależności od wersji narzędzia Narzędzia prawe Narzędzia prawe Tuleję oromant apto można zorientować w zależności od wersji narzędzia olna głowica rewolwerowa órna głowica rewolwerowa Narzędzia lewe Narzędzia lewe olna głowica rewolwerowa Obróbka wewnętrzna Narzędzia prawe Obroty wrzeciona przeciwne do ruchu wskazówek zegara Tuleję oromant apto można zorientować w zależności od wersji narzędzia Tuleję oromant apto można zorientować w zależności od wersji narzędzia Obróbka wewnętrzna Narzędzia lewe Obroty wrzeciona zgodne z ruchem wskazówek zegara Złącza obrabiarek oromant apto órna głowica rewolwerowa Narzędzia prawe olna głowica rewolwerowa órna głowica rewolwerowa Narzędzia lewe Tuleję oromant apto można zorientować w zależności od wersji narzędzia olna głowica rewolwerowa Tuleję oromant apto można zorientować w zależności od wersji narzędzia Tuleję oromant apto można zorientować w zależności od wersji narzędzia Tuleję oromant apto można zorientować w zależności od wersji narzędzia 63 A rezowanie nformacje/ndeks

64 A Złącza obrabiarek oromant apto Obróbka wewnętrzna na obrabiarkach z dwoma wrzecionami órna głowica rewolwerowa rezowanie nformacje/ndeks Tuleję oromant apto można zorientować w zależności od wersji narzędzia Obroty wrzeciona zgodne z ruchem wskazówek zegara 64 Narzędzie lewe Tuleję oromant apto można zorientować w zależności od wersji narzędzia Tuleję oromant apto można zorientować w zależności od wersji narzędzia Narzędzie lewe Obróbka zewnętrzna na obrabiarkach z dwoma wrzecionami Obroty wrzeciona przeciwne do ruchu wskazówek zegara Narzędzie prawe Narzędzie prawe órna głowica rewolwerowa olna głowica rewolwerowa Narzędzie prawe Tuleję oromant apto można zorientować w zależności od wersji narzędzia olna głowica rewolwerowa Tuleję oromant apto można zorientować w zależności od wersji narzędzia Narzędzie lewe Obroty wrzeciona zgodne z ruchem wskazówek zegara Narzędzie lewe Tuleję oromant apto można zorientować w zależności od wersji narzędzia Narzędzie prawe Obroty wrzeciona przeciwne do ruchu wskazówek zegara

65 Złącza obrabiarek oromant apto A Obróbka wewnętrzna na obrabiarkach z dwoma wrzecionami órna głowica rewolwerowa Tuleję oromant apto można zorientować w zależności od wersji narzędzia Obroty wrzeciona przeciwne do ruchu wskazówek zegara Narzędzie prawe Tuleję oromant apto można zorientować w zależności od wersji narzędzia Tuleję oromant apto można zorientować w zależności od wersji narzędzia Narzędzie prawe Obróbka zewnętrzna na obrabiarkach z dwoma wrzecionami Obroty wrzeciona zgodne z ruchem wskazówek zegara Narzędzie lewe Narzędzie lewe órna głowica rewolwerowa olna głowica rewolwerowa Narzędzie lewe Tuleję oromant apto można zorientować w zależności od wersji narzędzia Tuleję oromant apto można zorientować w zależności od wersji narzędzia Narzędzie prawe Obroty wrzeciona przeciwne do ruchu wskazówek zegara Narzędzie prawe Tuleję oromant apto można zorientować w zależności od wersji narzędzia Narzędzie lewe olna głowica rewolwerowa Obroty wrzeciona zgodne z ruchem wskazówek zegara 65 rezowanie nformacje/ndeks

66 A Złącza obrabiarek oromant apto Uchwyty mocujące 2000, 3000 i 2085 Obróbka zewnętrzna Obróbka wewnętrzna órna głowica rewolwerowa órna głowica rewolwerowa Uchwyt R2085 odwrócony Uchwyt N2000/3000 odwrócony Narzędzia prawe Narzędzia prawe Uchwyt R2085 olna głowica rewolwerowa Obroty wrzeciona przeciwne do ruchu wskazówek zegara olna głowica rewolwerowa Uchwyt N2000/3000 rezowanie Obróbka zewnętrzna órna głowica rewolwerowa Obróbka wewnętrzna órna głowica rewolwerowa Uchwyt L2085 Uchwyt N2000/3000 Narzędzia lewe Narzędzia lewe nformacje/ndeks 66 Uchwyt X-R/L 2085 Zaślepka ochronna Uchwyt L2085 odwrócony olna głowica rewolwerowa Obroty wrzeciona zgodne z ruchem wskazówek zegara olna głowica rewolwerowa Uchwyt N2000/3000 odwrócony Zastosowanie uchwytów 2000 i 3000 Jeśli w uchwycie nie ma narzędzia, wówczas należy zastosować zaślepkę ochronną (X-P-01). Jak pokazano na schemacie oraz w tabeli, nie istnieje ryzyko kolizji pomiędzy obrabianym przedmiotem a zaślepką ochronną podczas obróbki powierzchni czołowych przy użyciu uchwytu mocującego X-R/L Wymiary, mm f 1 l tz 1z 23 3-R/L N2000/ R/L N2000/ R/L N2000/

67 Złącza obrabiarek oromant apto A Uchwyty mocujące V Obróbka zewnętrzna Obroty wrzeciona zgodne z ruchem wskazówek zegara Obróbka wewnętrzna Uwaga: Tuleję oromant apto należy obrócić o 180º. Obroty wrzeciona zgodne z ruchem wskazówek zegara Uwaga: Tuleję oromant apto należy obrócić o 180º. Obroty wrzeciona przeciwne do ruchu wskazówek zegara Uwaga: Tuleję oromant apto należy obrócić o 180º. Obroty wrzeciona przeciwne do ruchu wskazówek zegara Uwaga: Tuleję oromant apto należy obrócić o 180º. 67 rezowanie nformacje/ndeks

68 A Złącza obrabiarek oromant apto Ruch cięgna Uwaga: otyczy uchwytów z cięgnem napędzanym krzywką. Sprawdzić ruch cięgna zmontowanego uchwytu, tak jak pokazano na rysunku. Przed dokonaniem pomiaru należy sprawdzić czy krzywka została pewnie przekręcona, odpowiednio w położenie narzędzia odmocowanego zamocowanego. otyczy nowych uchwytów mocujących. Wielkość złącza oromant apto Położenie odmocowania narzędzia l x, mm (maks.) Położenie zamocowania narzędzia l x, mm (min.) Położenie niezamocowanego narzędzia rezowanie l x min w położeniu zamocowanego narzędzia otyczy używanych uchwytów mocujących = wartość graniczna do naprawy. Wielkość złącza oromant apto Położenie zamocowanego narzędzia l x, mm (min) Położenie zamocowanego narzędzia nformacje/ndeks Siła zamocowania la uzyskania niezbędnej siły zamocowania (), na uchwyt należy zadziałać momentem podanym w tabeli poniżej. Aby uzyskać więcej informacji na temat siły zamocowania, patrz strona 83. Zalecany moment dokręcania Wielkość Moment obrotowy [Nm]

69 Smarowanie Wszystkie uchwyty mocujące do obsługi ręcznej z cięgnem napędzanym krzywką smarowane są smarem typu P2 przed dostawą. Poziom nasmarowania należy sprawdzać co sześć miesięcy. Nowy smar można nakładać poprzez krzywkę. 1. Wykręć śrubę z krzywki (1). 2. Wkręć smarowniczkę (2). 3. Sprawdź, czy mechanizm mocujący jest zamknięty. 4. Tłocz smar ze smarownicy do momentu, aż zacznie wypływać z mechanizmu krzywkowego. 5. Wykręć smarowniczkę (2). 6. Wkręć ponownie śrubę w krzywkę (1). Uwaga: W czasie smarowania uchwyt musi być zamknięty. W przeciwnym razie, do układu mocowania dostanie się smar, co uniemożliwi zamocowanie narzędzia. Jeśli tak się stanie, należy zdemontować uchwyt mocujący i usunąć smar. Należy używać smaru typu P2 lub smaru uniwersalnego. Obrót narzędzia o 180 Jeśli konieczne jest obrócenie narzędzia o 180, należy postępować według poniższego opisu. Aby obrócić tuleję oromant apto o 180 : 1. Odkręć i wyjmij śruby, 4 sztuki. Zalecane klucze, które trzeba zamówić oddzielnie: 3: (15P) 4: (20P) 5: (25P) 6: (ex 5 mm) 8: (ex 6 mm) 10: (ex 8 mm) 2. Zdemontuj tuleję oromant apto stosując przyrząd do demontażu. Ustaw przyrząd do demontażu nad gniazdem i przykręć używając czterech dłuższych śrub. Ostrożnie wyciągnij tuleję z uchwytu mocującego za pomocą przyrządu do demontażu lub narzędzia pomocniczego do demontażu 3. Przełóż kołek ustalający tulei do otworu po przeciwnej stronie korpusu uchwytu. otyczy jedynie starych uchwytów mocujących. Nowe uchwyty mają dwa kołki ustalające. 4. Obróć tuleję oromant apto o 180 i zmontuj ponownie. obij delikatnie plastikowym młotkiem. Złącza obrabiarek oromant apto 69 A rezowanie nformacje/ndeks

70 A Złącza obrabiarek oromant apto Uchwyty mocujące do obsługi automatycznej dla narzędzi tokarskich rezowanie nformacje/ndeks W przypadku wszystkich typów centrów tokarskich lub tokarek pionowych z mechanizmem automatycznej zmiany narzędzi, zaleca się uchwyty mocujące do obsługi automatycznej. W uchwytach tych do wywołania ruchu cięgna wykorzystuje się ciśnienie hydrauliczne. Jest ono również wykorzystywane przy wymianie, do wypchnięcia narzędzia z uchwytu. Mechanizm mocujący wyposażony jest w samoczynną blokadę, tj. ciśnienie hydrauliczne nie występuje podczas procesu obróbki. Uchwyty są sterowane ciśnieniem o wartości 100 bar. 70 Wszystkie uchwyty N5000 wykorzystują mocowanie tuleją segmentową. Uchwyt typu 5000 przeznaczony jest do specjalnych zastosowań na obrabiarkach. Stosowany jest w przypadku obrabiarek z przyciskiem do ręcznego zwalniania, jak również we w pełni zautomatyzowanych systemach z magazynami i manipulatorami do wymiany narzędzi. Automatyczne uchwyty mocujące występują w trzech wersjach, w zależności od sposobu doprowadzenia chłodziwa: do 80 bar do 80 bar z kontaktem czujnika 80 do 1000 bar z systemem Jetbreak.

71 Zawór sterowany przyciskiem Zawory sterowane przyciskiem dostarczane są w stanie gotowym do zamontowania w tarczy głowicy rewolwerowej albo w imaku, przeznaczonych dla hydraulicznych uchwytów mocujących. Ponieważ zawory wykonywane są w formie wkładek o jednakowej wielkości, można wyfrezować standardową kieszeń i przymocować zawór za pomocą śruby. nstrukcja montażu Aby poznać dokładne instrukcje montażu, prosimy skontaktować się z lokalnym biurem firmy Sandvik. Obrót narzędzia o 180 Jeśli konieczne jest obrócenie narzędzia o 180, należy postępować według poniższego opisu. 1. Wykręć śruby (1), 4 sztuki. 2. Wysuń uchwyt mocujący do momentu, aż kołek ustalający (2) znajdzie się całkowicie poza oprawką. W przypadku trudności z wyciągnięciem uchwytu mocującego, należy przejść to punktu Obróć uchwyt o 180 i ponownie zamontuj. 4. Wkręć śruby (1), 4 sztuki, i dokręć zalecanym momentem. 5. Wkręć dwie większe śruby w gwintowane otwory uchwytu mocującego i użyj ich do wypchnięcia narzędzia. Powrócić do punktu 3. 3: Śruba M8 4: Śruba M10 5: Śruba M12 6: Śruba M14 8: Śruba M14 10: Śruba M24 Złącza obrabiarek oromant apto 1. Wylot powietrza czujnika obecności narzędzia 2. niazdo czujnika 3. Powietrze robocze 4. hłodziwo 5. niazdo czujnika 6. Wlot chłodziwa 7. Wlot powietrza czujnika obecności narzędzia 8. Wlot powietrza roboczego 71 A rezowanie nformacje/ndeks

72 A Złącza obrabiarek oromant apto Uchwyty podstawowe do narzędzi obrotowych oromant apto rezowanie nformacje/ndeks zięki uchwytom podstawowym możliwe staje się korzystanie z modułowego systemu narzędziowego oromant apto i ogromnego asortymentu narzędzi jaki oferuje. Standardowo złącza oromant apto mocowane są przy pomocy dużej osiowej śruby centralnej przytrzymywanej w uchwycie podstawowym przez przeciwnakrętkę. uża średnica śruby umożliwia przyłożenie dużego momentu, co zapewnia wysoką siłę mocowania. Możliwość centralnego doprowadzania chłodziwa istnieje niezależnie od systemu mocowania. Mocowanie śrubą centralną Mocowanie śrubą centralną powinno być traktowane jako rozwiązanie optymalne dla ciężkiej obróbki, zwłaszcza przy dużych wysięgach. 72 Mocowanie śrubą centralną Mocowanie przednie Mocowanie przednie W mocowaniu przednim stosuje się śrubę rzymską oraz zespół naprzeciwległych uzębionych szczęk, które chwytają i wciągają oprawkę lub narzędzie do złącza. Mocowanie przednie zapewnia szybkie i łatwe mocowanie narzędzi i jest idealne, gdy wymagana jest szybka zmiana narzędzi w magazynie lub we wrzecionie.

73 Złącza obrabiarek oromant apto A nformacje o uchwytach podstawowych Podstawowa koncepcja System wrzeciona -PLUS zapewnia równoczesny podwójny styk pomiędzy czołem wrzeciona i czołem kołnierza uchwytu oraz pomiędzy stożkiem wrzeciona i długim chwytem stożkowym uchwytu. Zwiększona średnica styku (przykład MAS T) PLUS Tradycyjny styk Odstęp Ø 100 Ø Stożek wrzeciona PLUS Tradycyjny MAS T50 Ø 100 Ø MAS T40 Ø 63 Ø Zasada działania Przesunięcie osiowe jest ważne dla styku czołowego W momencie wciągania stożka do wrzeciona za pomocą śruby ściągającej następuje sprężyste odkształcenie wrzeciona. Odstęp rezowanie PLUS przed zamocowaniem odkształcenie sprężyste Stożek wrzeciona Siła wciągająca Przesunięcie osiowe styk T40 T kg 2000 kg 20 µm 29 µm Podane powyżej siły wciągające i przesunięcia osiowe różnią się zależnie od modelu. PLUS po zamocowaniu Mocowanie 73 nformacje/ndeks

74 A Złącza obrabiarek oromant apto Wymiana śruby centralnej i przeciwnakrętki w uchwycie podstawowym Uchwyt podstawowy dostarczany jest ze śrubą centralną oraz przeciwnakrętką, pokrytymi smarem Molykote 1000 i zamontowanymi w uchwycie. Jeśli z jakiegoś powodu śruba oraz/lub nakrętka są uszkodzone, można je łatwo wymienić. Adapter lub narzędzie skrawające Śruba centralna Przeciwnakrętka (gwint lewy) Uchwyt podstawowy rezowanie (6) (6) (4) (4) (4) (5) (3) (2) (5) 1 Ustaw klucz do przeciwnakrętki (4) 2 Podnieś cały zespół (2), (3) i (4). Wymień 3 w rowkach przeciwnakrętki (3). Za śrubę centralną oraz/lub przeciwnakrętkę pomocą przedłużki (5) wkręć ręcznie pokryte smarem Molykote Umieść śrubę centralną (2) w klucz (4), tak aby ponownie zestaw w uchwycie. klucz i przeciwnakrętka były bezpiecznie złączone. Za pomocą klucza dynamometrycznego (6) poluzuj przeciwnakrętkę (3). Uwaga: Przeciwnakrętka ma gwint lewy. okręć przeciwnakrętkę (3) kluczem dynamometrycznym oraz kluczem do przeciwnakrętki (6 + 4) do zalecanej wartości momentu przedstawionego poniżej. Poluzuj śrubę centralną kluczem (5). Uwaga: Przeciwnakrętka ma gwint lewy. Wielkości złączy 3-5: Nm Wielkości złączy 6-8: Nm Wielkości złączy 10: Nm. nformacje/ndeks 74

75 Złącza obrabiarek oromant apto A nstrukcja montażu, mocowanie przednie Uwaga: Należy użyć prawej śruby ściągającej! Adapter lub narzędzie skrawające Rowek ustalający (mocowanie oromant apto) Śruba ściągająca Szczęki zaciskowe Montaż śruby ściągającej dla uchwytów oromant apto z mocowaniem przednim Montaż narzędzia w uchwycie z mocowaniem przednim oromant apto rezowanie A 1 Wkręć całkowicie śrubę ściągającą (A) do 2 Obróć śrubę ściągającą - maksymalnie 3 oprawki lub narzędzia (). pół obrotu - do momentu gdy ząbkowane powierzchni będą równoległe z rowkiem Uwaga! Upewnij się, czy łeb śruby styka się ustalającym w mocowaniu oromant z czołem oprawki/narzędzia. apto. Odblokuj szczęki zaciskowe w uchwycie poprzez odkręcenie śruby mocującej o 4 obroty. Umieść chwyt narzędzia lub oprawki w uchwycie, sprawdzając czy rowki śruby ściągającej oraz szczęk zaciskowych pasują do siebie. Zamknij połączenie dokręcając śrubę mocującą o 4 obroty, do zalecanego momentu zamocowania. Patrz strona nformacje/ndeks

76 A Złącza obrabiarek oromant apto Przedłużki/redukcje oromant apto rezowanie nformacje/ndeks dy następuje częsta zmiana produkcji, konieczna jest elastyczność systemu mocowania narzędzi, ponieważ zróżnicowana wielkość obrabianych detali wymusza zmiany wysięgu narzędzia. ostępne są różne rodzaje przedłużek i redukcji, co pozwala na uzyskanie właściwej długości narzędzia, w celu zapewnienia najlepszych osiągów. 76 dy potrzebne są narzędzia przeznaczone do stosowania na różnych obrabiarkach o różnej konstrukcji i wielkości stożka. dy złożoność detalu wymaga dużej ilości specjalnych narzędzi. Możliwość zastosowania standardowego systemu narzędzi modułowych dla rozmaitych operacji w tokarkach i centrach obróbczych. Przedłużki/redukcje w wersji krótkiej jedynie do uchwytów z tuleją segmentową. Nie można stosować w uchwytach podstawowych z mocowaniem śrubą centralną. Przedłużkę z mocowaniem przednim należy stosować możliwie najbliżej części skrawającej (zgodnie z rysunkiem powyżej), czyli w miejscu gdzie moment zginający i siły są najmniejsze.

77 Złącza obrabiarek oromant apto A Złącze oromant apto zintegrowane z wrzecionem W odpowiedzi na zapotrzebowanie konstruktorów obrabiarek Sandvik oromant wprowadził wrzeciono oromant apto wykorzystujące moc sprężyny gazowej, zapewniające: Większe prędkości obrotowe Większą trwałość narzędzi ardziej stabilne wyważenie ezpieczniejszy i łatwiejszy montaż. zięki mocowaniu oromant apto zintegrowanemu z wrzecionem maszyny, dostępny jest szerszy wybór narzędzi bez stosowania adapterów pośrednich. Zestaw mocujący oromant apto: Wyważona konstrukcja Można stosować w większości obrabiarek zarówno o niskich jak i wysokich prędkościach obrotowych wrzeciona Zapewnia doskonałą powtarzalność wartość poniżej ±2 µm mierzona na końcówce płytki podczas zmiany narzędzia W celu uzyskania szczegółowych informacji prosimy o kontakt z przedstawicielem firmy Sandvik oromant. Wyważona konstrukcja zapewnia stabilne parametry Sprężyny gazowe i tradycyjne sprężyny śrubowe cechują różne właściwości mające wpływ na wyważenie wrzeciona. Sprężyna gazowa: Wyważona konstrukcja; wszystkie elementy są poddane obróbce. Zestaw mocujący wyposażony w sprężynę gazową nie zmienia właściwości przy różnych prędkościach obrotowych, tak jak sprężyna śrubowa Ułatwia uzyskanie wyważenia wrzeciona. Sprężyna śrubowa: Możliwość łatwego wyważenia za pierwszym razem Po kilku cyklach zaciskania, sprężyna zmienia położenie, powodując nieprawidłowe wyważenie wrzeciona. 77 rezowanie nformacje/ndeks

78 A rezowanie nformacje/ndeks Złącza obrabiarek oromant apto Jak działa sprężyna Sprężyna gazowa wyposażona jest w komorę napełnioną azotem, dzięki któremu generuje siłę. Po obu stronach znajdują się uszczelniacze. Sprężyna gazowa ma właściwości generowania siły podobne jak sprężyna śrubowa. zięki zastosowaniu gazu, siła generowana jest w komorze, a zatem sprężyna gazowa jest krótsza i ma mniejszą średnicę zewnętrzną w porównaniu ze sprężyną śrubową. Umożliwia to bezpieczną obsługę oraz łatwe użycie we wrzecionach. Kształt złącza oraz właściwości gniazda wielokątnego przy wysokich prędkościach, w połączeniu z symetryczną konstrukcją mechanizmu mocującego zapewniają korzyści podczas obróbki szybkościowej oraz ułatwiają wyważenie i utrzymanie parametrów wyważonego wrzeciona. ięgno mocujące 78 Adapter Wzmacniacz Mocowanie cylindryczne Sprężyna gazowa (Urządzenie generujące siłę) Mocowanie oromant apto Zestaw zaciskowy wrzeciona obejmuje: ięgno mocujące Ta część chwyta narzędzie i wciąga, aż do styku czołowego. Wzmacniacz: Zwiększa siłę około 3,9-raza. Sprężyna gazowa: To urządzenie generuje siłę mocowania Adapter: Adapter stanowi złącze, poprzez które doprowadzane jest chłodziwo i na które tłok wysuwający działa siłą odmocowania.

79 Połączenie z wrzecionem Zestaw mocujący jest dostarczany jako kaseta gotowa do zamontowania we wrzecionie. o wszystkich zestawów mocujących dołączone są instrukcje montażu. Zestaw mocujący może występować w kilku opcjach zależenie od typu. Aby poznać pełną listę oraz uzyskać więcej informacji na temat poszczególnych opcji, prosimy skontaktować się z przedstawicielem firmy Sandvik. Adapter został opracowany tak, aby właśnie tam tłok wysuwający działał siłą wysuwania oraz doprowadzane było chłodziwo. Więcej informacji -patrz instrukcja montażu oromant apto Spindle. ięgno mocujące Zestaw mocujący może być dostarczony z cięgnem z funkcją przytrzymywania narzędzia lub bez tej funkcji, która utrzymuje oprawkę narzędzia we właściwym miejscu do momentu, aż system AT (Automatic Tool hange) ją złapie i wyciągnie. W pewnych sytuacjach, kiedy narzędzie jest wyjmowane ręcznie, może sprawiać wrażenie, że się zacięło. Jest to wynik działania funkcji przytrzymywania. Aby zdjąć oprawkę narzędzia ręcznie, należy ją wcisnąć, a następnie wyciągnąć zdecydowanym ruchem. Więcej informacji na temat właściwej siły przytrzymywania - patrz instrukcja montażu oromant apto Spindle. Adapter Standardowe cięgno Złącza obrabiarek oromant apto Zestaw zaciskowy Nawiercenie ięgno z funkcją przytrzymywania Nawiercenie jest jedyną widoczną różnicą pomiędzy standardowym cięgnem a cięgnem z funkcją przytrzymywania 79 A rezowanie nformacje/ndeks

80 A rezowanie nformacje/ndeks Złącza obrabiarek - wyposażenie Wyposażenie Narzędzie do centrowania Narzędzie do centrowania stosuje się do sprawdzania tolerancji pozycjonowania systemu AT (Automatic Tool hange) i wyregulowania położenia ramienia chwytaka względem uchwytu mocującego, magazynu, wrzeciona. Uwaga: Niewłaściwe położenie może spowodować nierównomierne zużycie narzędzia skrawającego lub uchwytu, niewłaściwy zacisk, upuszczenie narzędzia, obrażenia ciała, itp. 1. Oczyść powierzchnie i zamocuj część wyposażoną w tuleję apto (2) w uchwycie mocującym/wrzecionie. 2. Zamocuj część z rowkami dla chwytaka AT. Opcjonalnie można zamontować części, kiedy AT znajduje się w położeniu zmiany narzędzia. 3. Uruchom obrabiarkę w trybie krokowym, do momentu aż AT dojdzie do drugiej części zaciśniętej w uchwycie/wrzecionie. 4. Kołki pomiarowe (1) i (4) mają dwie średnice; mała średnica odpowiada maksymalnej tolerancji poza środkiem/ kątem, duża średnica zewnętrzna odpowiada idealnej linii środkowej/kątowi. 5. Rozpocznij od kołka pomiarowego osi (1) i umieść go w otworze. Jeśli duża średnica zewnętrzna przechodzi przez obie części, ustawienie jest idealne. 6. Następnie dokonaj ustawień kołkiem pomiarowym kąta (4). Sprawdź, czy kołek pomiarowy linii osiowej jest całkowicie wsunięty po umieszczeniu kołka pomiarowego kąta. 7. Wyreguluj ustawienie kątowe w AT/wrzecionie do momentu, aż kołek ustalający kąt zmieści się w otworach. Aby sprawdzić ustawienie kątowe 8. Uruchom obrabiarkę trybie krokowym, do momentu aż AT będzie w położeniu ładowania z tuleją chwytaka (3). 9. Włóż szczelinomierz dookoła zaznaczonego obszaru i zmierz maksymalną różnicę pomiędzy powierzchniami. W tabeli poniżej pokazano maksymalne różnice: Wielkość złącza 3 0,28 4 0,35 5 0,44 6 0,55 8 0, ,87 80 Maksymalna różnica (mm) 10. W razie potrzeby, należy wyregulować AT oraz/lub wrzeciono, aby różnica w ustawieniu nie wykraczała poza tolerancje. Kołek pomiarowy osiowości Podczas procedury ustawiania należy dopasować te linie Tuleja ustawcza Kołek pomiarowy ustawienia kątowego Obszar pomiarowy Tuleja apto wintowany otwór, aby można było wyciągnąć męską końcówkę apto

81 Narzędzie do demontażu/narzędzie pomocnicze do demontażu Stosuj narzędzie pomocnicze do demontażu dla wyjęcia tulei oromant apto z uchwytów do obsługi ręcznej. Za pomocą narzędzia do demontażu wyjmij tuleję oromant apto z uchwytu mocującego. Zaślepka ochronna zujnik bezpieczeństwa Zaślepka ochronna zujnik bezpieczeństwa służy do pomiaru siły mocowania uchwytu zainstalowanego w obrabiarce. Jeśli siła mocowania jest zbyt mała, możliwe jest wystąpienie dynamicznej reakcji w systemie mocowania. zujnik bezpieczeństwa składa się z: Przenośnego wyświetlacza, który można stosować z różnymi czujnikami zujnika, który jestumieszczany we wrzecionie i odciągany przez system mocowania. Wyświetlacz ręczne pokazuje rzeczywistą siłę mocowania. zujnik można zamawiać do uchwytów oromant apto o wielkości W celu uzyskania bardziej szczegółowych informacji prosimy o kontakt z najbliższym przedstawicielem firmy Sandvik oromant. Narzędzie pomocnicze do demontażu Należy zawsze używać zaślepki, aby chronić szlifowane powierzchnie tulei przed brudem, wiórami i chłodziwem. Uszkodzenie może wystąpić zarówno na uchwytach do obsługi ręcznej jak i do wymiany automatycznej jeśli nie założono zaślepki ochronnej lub nie zamontowano narzędzia. ostępne są trzy rodzaje zaślepek ochronnych: P-11 do typu 3000 Złącza obrabiarek - akcesoria Narzędzie do demontażu P-01 dla uchytów ręcznych PA-01 dla uchwytów automatycznych 81 A rezowanie nformacje/ndeks

82 A rezowanie nformacje/ndeks Złącza obrabiarek - wyposażenie Sprawdziany Aby uzyskać największą dokładność skrawania, ważne jest aby przez cały proces obróbki części były właściwie ustawione. Sandvik oromant oferuje szeroki wybór trzpieni kontrolnych do pomiaru wysokości osi i osiowości różnych wielkości złączy. Stanowczo zaleca się korzystanie z takich przyrządów do ustawiania ważnych parametrów takich jak: 82 (Wielokąt) Sprawdzanie wysokości Sprawdziany MAS-01 Orientacja względem wrzeciona Rowek chwytaka Położenie osi uchwytu narzędzia oraz bicie wrzeciona Położenie narzędzia względem chwytaków Ustawienie krawędzi skrawającej względem osi narzędzia Mocowanie przedmiotu obrabianego. Położenie osi uchwytu narzędzia Sprawdzanie osiowości Sprawdziany MAS-11

83 Aby uzyskać najlepszą wydajność i najwyższą powtarzalność każdej oprawki, w celu prawidłowego dokręcenia należy użyć klucza dynamometrycznego. Zbyt wysoki moment obrotowy będzie miał niekorzystny wpływ na produktywność i spowoduje uszkodzenie oprawki. Zbyt niski moment obrotowy spowoduje powstanie drgań i pogorszenie dokładności obróbki. Złącza obrabiarek - akcesoria Klucz dynamometryczny do zmiany narzędzia i zalecenia dotyczące momentu obrotowego A Zalecenia dotyczące momentu dokręcenia dla uchwytów oromant apto Uchwyty do obsługi ręcznej typu N2000 i N3000 Wielkość złącza Moment (Nm) Siła zamocowania min. (kn) N Siła zamocowania min. (kn) N3000 rezowanie Uchwyty do obsługi ręcznej i oprawki napędzane z mocowaniem cięgnem napędzanym krzywką. Wielkość złącza Moment (Nm) Siła w (kn) X ydromechaniczne uchwyty mocujące typu 5000 Mocowanie Odmocowanie Wielkość złącza iśnienie (bar) Siła min./maks. (kn) iśnienie (bar) Siła min. (kn) / / / / X 80 64/ / Wymagany przepływ oleju we wszystkich przypadkach: 6 l/min 83 nformacje/ndeks

84 A Złącza obrabiarek - wyposażenie Mocowanie śrubą centralną Wielkość złącza Moment (Nm) X Siła przybliżona (kn) Uchwyty podstawowe oromant apto Mocowane przednie Wielkość złącza Moment (Nm) Siła przybliżona (kn) rezowanie X Mocowanie przednie Zalecenia dotyczące momentu dokręcenia dla śrub Weldon Wielkość Weldon (śred.) i i wint M6 3 M8 7 M10 10 M12 12 M14 15 M16 20 Zalecany moment (Nm) 25 M18x i M20x2 45 M24x2 60 Weldon nformacje/ndeks 84

85 Produkty Uchwyty i adaptery MARK

86 A rezowanie nformacje/ndeks Adaptery do narzędzi tokarskich Adaptery do narzędzi tokarskich oroturn SL oroturn SL to uniwersalny system modułowy z wymiennymi głowicami przeznaczony do tworzenia własnych narzędzi w zależności od rodzaju wykonywanej obróbki. Wytaczaki stalowe, węglikowe i z tłumieniem drgań typu Silent Tool oraz adaptery są dostępne do różnych zastosowań i wysięgów narzędzia. Wytaczaki oroturn SL są dostępne w średnicach od 16 do 40 mm. Wytaczaki do szybkiej wymiany oroturn są dostępne w średnicach od 80 do 250 mm (600 mm na specjalne zamówienie). Oba złącza zapewniają wysięg do 14 x średnica wytaczaka. Wytaczaki z tłumieniem drgań Silent Tool zostały wstępnie skalibrowane i są gotowe do zamocowania. Złącze oroturn SL zapewnia wysoką stabilność oraz zmniejszenie średnicy. Aby poprawić parametry wytaczaków o średnicach od 50 do 60 mm, mają one zmniejszone do 40 mm złącze czołowe, co umożliwia: zmniejszenie drgań lepsze odprowadzanie wiórów zwiększenie oszczędności dzięki szerokiemu wyborowi głowic SL. la otworów o dużej średnicy (minimum 100 mm), oroturn SL do szybkiej wymiany skraca czas potrzebny na zmianę narzędzia oraz posiada system regulacji promieniowej krawędzi skrawającej (wymiar f 1 ). Adaptery zapewniają możliwość korzystania z szerokiego programu narzędzi o średnicy złącza 40 mm w tym z głowic oroturn SL oraz adapterów dla narzędzi z chwytem tradycyjnym. Na trzonkach o średnicy 200 mm lub większej możliwe jest również zamocowanie uchwytu mocującego oromant apto do obsługi ręcznej, co pozwala na użycie każdego rodzaju oprawek oromant apto. 86 Złącze oroturn SL z wymiennymi głowicami Złącze szybko wymienne oroturn SL z regulacją promieniową

87 Adaptery do narzędzi tokarskich A Wytaczaki Asortyment obejmuje: Tradycyjne trzonki cylindryczne oraz ze złączem oromant apto Trzonki stalowe, węglikowe oraz z tłumieniem drgań Silent Tool Wszystkie rodzaje wytaczaków posiadają wewnętrzne doprowadzenie chłodziwa. oromant apto Wielkość 3-8 ylindryczny ze spłaszczeniami ylindryczny Trzonek stalowy Trzonek z tłumieniem drgań Trzonek stalowy Trzonek węglikowy Trzonek z tłumieniem drgań Trzonek węglikowy z tłumieniem drgań Typ Wielkość złącza, mm Średnica trzonka, mm *) la tulei asyix *) *) rezowanie Maks. wysięg, mm 4 x dm m do 10 x dm m 4 x dm m 6 x dm m od 7 do 10 x dm m od 10 do 14 x dm m oroturn SL do szybkiej wymiany Trzonek z tłumieniem drgań Trzonek z tłumieniem drgań Trzonek z tłumieniem drgań Trzonek z tłumieniem drgań wzmacniany węglikiem Typ Wielkość złącza, mm 80 *) *) *) 80 *) Średnica trzonka, mm Maks. wysięg, mm 7x dm m 10x dm m 10 x dm m x dm m *) Więcej informacji, patrz strona nformacje/ndeks

88 A Adaptery do narzędzi tokarskich Adaptery zięki wymiennym adapterom, oroturn SL to wydajny system modułowy przeznaczony do większości rodzajów obróbki. Redukcja Adaptery dla głowic oroturn SL do szybkiej wymiany Adaptery dla narzędzi z chwytem tradycyjnym Adaptery do wytaczaków 580 Wielkość złącza, mm Po stronie, mm 50 do do do rezowanie Minigłowica rewolwerowa oroplex SL Adapter do głowic i listew ze złączem ząbkowanym. Mocowanie promieniowe 5 Mocowanie osiowe Wielkość złącza, mm Po stronie, mm Modyfikacja standardowych trzonków Aby zmodyfikować standardowy trzonek do konkretnego zastosowania, najprostszym sposobem jest jego skrócenie. Minimalna długość całkowita od ząbkowanego złącza po skróceniu jest podana w poniższej tabeli: Średnica trzonka Typ dm m Krótki ługi nformacje/ndeks Uwaga: Wyżej podane długości uwzględniają długość mocowania równą czterokrotności średnicy.

89 Adaptery do narzędzi tokarskich A asyix asyix to szybki i prosty sposób na zmniejszenie drgań oraz na prawidłowe ustawienie krawędzi skrawającej względem osi przedmiotu podczas obróbki wytaczakami o trzonku cylindrycznym. Prawidłowe ustawienie krawędzi skrawającej względem osi przedmiotu zostaje osiągnięte, gdy sprężysty zatrzask umieszczony w tulei wpada w rowek nacięty na wytaczaku. Rowek w cylindrycznej tulei wypełniony jest uszczelnia czem silikonowym, co umożliwia wewnętrzne doprowadzenie chłodziwa. rezowanie Rodzaj Tokarka tradycyjna oromant apto Tokarka rewolwerowa Obrabiarka z przesuwną głowicą Typ asyix L SO W SO L SO L 89 nformacje/ndeks

90 A rezowanie nformacje/ndeks Adaptery do narzędzi tokarskich Adapter do chwytów tradycyjnych Adaptery oromant apto mogą być wykorzystywane dla różnych narzędzi z trzonkiem prostokątnym do toczenia ogólnego, toczenia gwintów, przecinania i toczenia w obrabiarkach wielozadaniowych. Można zastosować dostępne narzędzia. Jednak system może się okazać niewystarczająco stabilnym, a czas ustawiania narzędzia podczas wymiany jest długi w przypadku, gdy nie zastosuje się narzędzi bliźniaczych. Mocowanie promieniowe Adaptery mocowane promieniowo z zaworem do kontroli kierunku przepływu chłodziwa. Umożliwia łatwą zmianę kierunku przepływu chłodziwa lewa/ prawa strona, dostosowany jest do chłodziwa o ciśnieniu 80 barów. Mocowanie osiowe Mocowanie osiowe Mocowanie kątowe Użyć klucza sześciokątnego w celu obrócenia zaworu. 2. Obrócić zawór aby umieszczona na nim linia pokryła się z linią na adapterze po stronie, po której powinno płynąć chłodziwo.

91 Adaptery na listwy przecinakowe orout i T-max Q-ut Uniwersalne adaptery do zastosowania w przecinaniu i toczeniu z listwami przecinakowymi orout i T-Max Q-ut. Można zastosować dostępne narzędzia. Jednak system może się okazać niewystarczająco stabilnym, a czas ustawiania narzędzia podczas wymiany jest długi w przypadku, gdy nie zastosuje się narzędzi bliźniaczych. Mocowanie osiowe Uwaga! Mocowanie promieniowe Adaptery zostały zaprojektowane do ręcznego ustawiania narzędzia oraz automatycznej wymiany: Adaptery do narzędzi tokarskich Należy zmierzyć długość narzędzia i zaprogramować obrabiarkę na tę wartość. Należy sprawdzić, czy nie ma ryzyka kolizji pomiędzy narzędziem a obrabianym przedmiotem. Należy sprawdzić, czy nie ma ryzyka kolizji w magazynie ani podczas cyklu wymiany. Adpatery do wytaczaków z chwytem cylindrycznym Wytaczaki z trzonkiem cylindrycznym stosowane są do toczenia ogólnego, przecinania i toczenia oraz toczenia gwintów. Adapter dla wytaczaków Adapter do obrabiarek wielozadaniowych Adaptery dla wytaczaków do obrabiarek wielozadaniowych są wyposażone w przełącznik trójpozycyjny do regulacji doprowadzania chłodziwa: = hłodziwo centralnie przez środek L = hłodziwo przez lewą dyszę R = hłodziwo przez prawą dyszę W przypadku wykorzystywania wytaczaków o średnicy od 6 do 32 mm z adapterami do obrabiarek wielozadaniowych, do zamocowania należy zawsze stosować tuleje cylindryczne. 91 A rezowanie nformacje/ndeks

92 A Adaptery do narzędzi obrotowych Adaptery do narzędzi obrotowych la frezów walcowych i walcowoczołowych la frezów walcowo-czołowych z mocowaniem trzpieniowym to ekonomiczna opcja do zastosowania we frezowaniu, gdzie wymagania dotyczące bicia narzędzia nie są zbyt wysokie. Oznaczenie: dm t Maks. moment obrotowy: (Nm) Adapter frezarski Adapter do frezów tarczowych rezowanie XXX XXX XXX XXX XXX XXX 3-A XXX 4-A XXX 5-A XXX 6-A XXX 8-A XXX 10-A XXX (0,75") 25 (1,00") 31 (1,25") 38 (1,50") 50 (2,00") 63 (2,50") 22 (M8) 45 (M10) 80 (M12) 180 (M16) 80 (M12) 180 (M16) la frezów z chwytem Weldon Oprawka do narzędzi z chwytem Weldon jest ekonomiczną alternatywą do zastosowania we frezowaniu, gdy wymagania dotyczące bicia narzędzia nie są zbyt wysokie. anej średnicy chwytu odpowiada jedna oprawka. Zalecenia dotyczące momentu dokręcenia śrub Weldon Śruba przednia: Oprawka do narzędzi z chwytem Weldon Wielkość Weldon (średnica) i i i wint M6 3 M8 7 M10 10 M12 12 M14 15 M16 20 M18x2 25 M20x2 45 M24x2 60 Zalecany moment obrotowy (Nm) nformacje/ndeks Stały ogranicznik dla nowych oprawek Weldon Wszystkie nowe oprawki typu wyprodukowane od stycznia 2002 posiadają stały ogranicznik wbudowany w oprawkę. Śruby ogranicznika nie są wymagane

93 Adaptery do narzędzi obrotowych A Oprawki typu Whistle Notch Oprawka typu Whistle Notch jest uniwersalnym rozwiązaniem do zastosowania w obróbce wierceniem, gdy wymagania dotyczące bicia narzędzia nie są zbyt wysokie. anej średnicy chwytu odpowiada jedna oprawka. o trzonków zgodnych z N o trzonków oromant Whistle Notch Oprawki do wierteł ororill 880 i oromant elta Stosowane do chwytu cylindrycznego ze spłaszczeniem zgodnego z SO anej średnicy chwytu odpowiada jedna oprawka. Ø Nm Oprawka do wierteł rezowanie Uchwyt nastawny do wierteł ororill 880 Uchwyt nastawny przeznaczony jest dla wierteł z chwytem zgodnym z SO 9766 oraz umożliwia wykonywanie większych otworów niż wartość nominalna średnicy wiertła. Regulacji można dokonywać w zakresie +1,4 mm w przyrostach 0,05 mm. nformacje dotyczące ustawienia i regulacji uchwytów, patrz rozdział Mocowanie narzędzi wiertarskich, strona 49. Ustawianie uchwytów nastawnych Ustawianie jest wykonywane poprzez obrót pierścienia z podziałką otaczającego oprawkę, który wskazuje promieniowe ruchy narzędzia. Ustawienie oprawki może być wykonane w pokoju ustawczym narzędziowni, najlepiej zaopatrzonym w rzutnik oraz elektroniczny czujnik pomiarowy. Wartość ustawioną powinny utrzymać cztery śruby blokujące. Przed rozpoczęciem operacji ustawiania śruby te muszą być poluzowane. 1. Początkowa rzeczywista średnica nominalna dla każdego wiertła musi być mierzona. Uwaga: Zakres ustawień oprawki jest większy od zakresu roboczego wierteł ororill 880. Należy zatem sprawdzić maks. zakres dla danego wiertła w katalogu głównym. 2. alsze regulacje po podstawowym ustawieniu mogą być zwykle przeprowadzane poza pokojem ustawczym tylko poprzez sprawdzenie na skali. Tulejka powinna być wyjmowana i czyszczona, kiedy nie jest używana przez długi okres. 93 nformacje/ndeks

94 A Adaptery do narzędzi obrotowych Montaż uchwytu nastawnego do wierteł i suwaków o wielkości 1 i 2 A Zdjąć pokrywę odkręcając śruby. Wyczyścić pokrywę, suwak oraz obudowę szmatką nie pozostawiającą włókien. Nałożyć cienką warstwę lekkiego oleju na wszystkie powierzchnie współpracujące. Założyć suwak i obudowę. rezowanie 1. Obudowa 2. Suwak 3. Pokrywa 4. Śruby 5. Wkręty z końcówką kulistą 6. Uszczelnienie typu O-ring 7. Kołek Upewnić się, czy kołek suwaka wchodzi do spiralnego rowka w obudowie. Skierować na zewnątrz spłaszczenia śrub z końcówką kulistą. Uwaga: Spłaszczenia nie mogą znajdować się po zewnętrznej stronie pokrywy. nformacje/ndeks Założyć pokrywę i dokręcić na krzyż śruby momentem Nm. Uwaga: Te śruby nie mogą pozostawać niedokręcone przy ustawianiu średnicy. 94 Założyć pierścień ochronny O-ring na suwak i przesunąć w dół wciskając w pokrywę. Montaż uchwytu nastawnego do wierteł i suwaka o wielkości 3 1. Zdjąć zestaw wstępnego docisku. Wyczyścić suwak (2) i obudowę (1) szmatką nie pozostawiającą włókien. 2. Nałożyć cienką warstwę lekkiego oleju na wszystkie powierzchnie współpracujące. 3. Zmontować suwak (2) i obudowę (1). Upewnić się, czy kołek suwaka (6) jest wsunięty do spiralnego rowka w obudowie oraz czy przewód doprowadzający chłodziwo (3) jest prawidłowo ustawiony w obudowie i na suwaku. 4. okręcić na krzyż śruby (4) momentem Nm. 5. Założyć zestaw wstępnego docisku (5) i dokręcić go delikatnie. Uwaga: Zespoły wstępnego docisku nie mogą pozostawać niedokręcone podczas ustawiania średnicy. 1. Obudowa 2. Suwak 3. Przewód doprowadzający chłodziwo 4. Śruby 5. Zestaw wstępnego docisku 6. Kołek 7. Uszczelnienie typu O-ring

95 Adaptery do narzędzi obrotowych A Adaptery i oprawki do gwintowników Asortyment do gwintowania obejmuje: Oprawki zsynchronizowane do gwintowników, na tulejki zaciskowe. Oprawki do gwintowników, na tulejki zaciskowe. Oprawki i adaptery do gwintowników. Oprawka zsynchronizowana do gwintowników, na tulejki zaciskowe Oprawka może być z lub bez centralnego doprowadzenia chłodziwa. Stosuj tulejki zaciskowe do gwintowników, aby poszerzyć zakres obsługiwanych średnic gwintowników. Uwaga: Oba rodzaje zsynchronizowanych oprawek oraz oprawka na tulejki zaciskowe: Aby dobrać odpowiednią tulejkę zaciskową oraz właściwy moment obrotowy, patrz tabelka na stronie 55. Stosować zawsze tulejkę zaciskową, która odpowiada wymiarom gwintownika o dokręcania nakrętki używać klucza dynamometrycznego. Oprawki do gwintowników, na tulejki zaciskowe wa rodzaje oprawek: Wersja krótka (do centrów tokarskich) Wersja smukła (dla centrów obróbczych). Oba rodzaje oprawek pracują z zewnętrznym doprowadzeniem chłodziwa. Stosuj tulejki zaciskowe do gwintowników, aby poszerzyć zakres obsługiwanych średnic gwintowników. Oprawki i adaptery do gwintowników Oprawki do gwintowników stosuje się wraz z adapterami ze sprzęgłem ciernym (SS) lub bez sprzęgła (S) służącego do kontroli momentu obrotowego. Odmiana SS posiada wstępnie ustawiane sprzęgło bezpieczeństwa, które zaczyna się ślizgać gdy moment obrotowy gwintowania przekroczy ustaloną wartość. Adaptery do gwintowania posiadają funkcję doprowadzania chłodziwa, a oprawki mogą być stosowane z systemem zewnętrznego lub wewnętrznego doprowadzania chłodziwa. Zsynchronizowane oprawki do gwintowników Wersja krótka do centrów tokarskich Adaptery do gwintowania Wersja smukła do centrów obróbczych Oprawki do gwintowników ze sprzęgłem ciernym (SS) Oprawki do gwintowników bez sprzęgła ciernego (S) rezowanie 95 nformacje/ndeks

96 A Adaptery do narzędzi obrotowych emontaż oprawki do gwintowania typu Zamocować adapter w imadle o miękkich szczękach Obrócić tuleję (13) do momentu, aż pojawi się końcówka pierścienia osadczego (6). Przytrzymać pierścień za pomocą małego wkrętaka i obracać dalej tuleję, aż do momentu, gdy końcówka pierścienia ustawi się w odległości 10 mm od wgłębienia w tulei. 3. Ustawić wkrętak we wgłębieniu tulei i wygiąć końcówkę pierścienia osadczego (6) podczas obracania tuleją (13) Podważyć wkrętakiem pierścień osadczy i obracać tuleją, aż do jego wyjęcia rezowanie 5. Wyjąć pierścień zabezpieczający (6) i tuleję (13) Wyjąć trzy kulki (11) w przypadku wielkości adaptera 2-3 lub pierścień zaciskowy (11) dla wielkość adaptera Wykręcić śrubę (12), sprężynę naciskową (8) i kulkę (7) Zdjąć plastikową zaślepkę (10) śruby blokującej (9). 9. Wcisnąć w dół wewnętrzną część adaptera i wyjąć śrubę blokującą (9) Wyciągnąć zespół wewnętrzny. 11. Aby wymienić sprężyny naciskowe (2 i 3) należy wyjąć śrubę (14). Należy pamiętać o naciśnięciu na tylną część adaptera przed całkowitym odkręceniem śruby Uwaga: Należy ścisnąć sprężynę przed wyjęciem śruby (14), gdyż w przeciwnym razie może ona wyskoczyć powodując obrażenia. nformacje/ndeks 96

97 Adaptery do narzędzi obrotowych A Montaż adaptera do gwintowania typu Zamocować sprężyny naciskowe w tulei (15). Najpierw włożyć małą sprężynę (3) w tuleję, a następnie wsunąć dużą sprężynę (2) na małą. 2. Ścisnąć sprężyny i dokręcić śrubę (14) rezowanie 3 3. Ustawić w linii rowek śruby blokującej (9) z osią otworu na kulkę (5) obrać i założyć 3 mniejsze kulki (4) oraz kulki (5). Uwaga: Patrz tabela rozmiarów kulek w dolnej części strony Nasmarować otwory/rowki zespołu wewnętrznego (1), aby przytrzymać kulki. 6. opasować kulki (4) do w obudowie adaptera, tak aby rowek śruby blokującej znajdował się naprzeciwko otworu w obudowie adaptera (16) i włożyć zespół wewnętrzny Nacisnąć i sprawdzić, czy rowek śruby blokującej jest widoczny poprzez otwór śruby. Wyrównać w razie potrzeby. 8. Wcisnąć zespół wewnętrzny do połowy i dokręcić śrubę blokującą. Poluzować śrubę o 1/4 obrotu i założyć plastikową zaślepkę (10) nformacje/ndeks

98 A Adaptery do narzędzi obrotowych Montaż oprawki do gwintowania typu Sprawdzić prawidłowe położenie przez pociągnięcie zespołu wewnętrznego. 10. Włożyć kulki lub zamocować pierścień (11) i wsunąć tuleję (13) we właściwe położenie Wyrównać rowki pierścienia osadczego tulei z zespołem wewnętrznym. Ustawić pierścień osadczy w rowkach (upewnić się, że końcówki są wolne od zadziorów). Obrócić tuleje (13), jednocześnie naciskając w dół na pierścień osadczy w celu jego osadzenia. 12. Wciskać pierścień osadczy (6) wkrętakiem w rowek w tulei i obracać tuleję dopóki pierścień nie znajdzie się we właściwym położeniu Montaż mechanizmu wstępnego docisku. Najpierw zamocować kulkę (7), następnie sprężynę naciskową (8), a na końcu dokręcić śrubę (12) rezowanie 14. Wyregulować docisk wstępny poprzez ściśnięcie sprężyny (8) za pomocą śruby (12). Sprawdzić docisk poprzez naciśnięcie oprawki Konserwacja Adaptery do gwintowania należy regularnie sprawdzać, czy nie są one uszkodzone, czy są czyste i nasmarowane. Należy wykonać dodatkowe kontrole w celu wykrycia ewentualnych pęknięć lub zarysowań w obudowie oraz uszkodzeń śruby. nformacja o wielkościach kulek Wielkość adaptera Średnica kulki, mm zęść Nr. 4 zęść Nr nformacje/ndeks 98

99 Adaptery do narzędzi obrotowych A nstrukcja montażu oprawek gwintowników Rozsunąć szczęki (4) (5) odpowiednio do kwadratowej części chwytu gwintownika. Umieścić gwintownik w tulejce zaciskowej. okręcić nakrętkę w ten sposób, aby można było obrócić gwintownik. Zamocować gwintownik dokręcając nakrętkę tulei zaciskowej. 1. Oprawka 2. Tulejka zaciskowa 3. Nakrętka zaciskowa 4. Szczęki 5. Szczęki 6. Klucz 7. Klucz do nakrętki 8. Śruba regulacyjna 9. Klucz 10. Śruba z gniazdem Wlożyć tulejkę zaciskową (2) w oprawkę (1). Obrócić gwintownik do prawidłowego położenia i zacisnąć za pomocą szczęki (4) i (5) kwadracie chwytu gwintownika. Lekko zacisnąć szczęki - do wykasowania luzu. Nałożyć nakrętkę tulei zaciskowej. Poluzować nieco szczęki, aby ograniczyć ryzyko przechylenia się gwintownika. Montaż został zakończony. rezowanie 99 nformacje/ndeks

100 A Adaptery z tłumieniem drgań Adaptery z tłumieniem drgań Narzędzia o długim wysięgu stają się coraz bardziej popularne, szczególnie w centrach obróbczych. rgania, charakterystyczne dla długich wysięgów, mogą zostać zmniejszone za pomocą adapterów z tłumieniem drgań (wytaczak z odpowiednio ustawionym tłumieniem drgań lub typu Silent Tool). Jako pierwszy wybór należy używać zawsze złącza oromant apto, które zapewniają doskonałą powtarzalność i najwyższą stabilność wśród wszystkich dostępnych systemów. rezowanie Sposób działania Zadaniem adaptera z tłumieniem drgań jest ich zmniejszanie za pomocą ciężkiego materiału tłumiącego, zawieszonego na dwóch gumowych tulejach. Materiał tłumiący drgania jest zanurzony w specjalnej oleistej cieczy. W przypadku powstania drgań podczas obróbki, system tłumiący natychmiast aktywizuje się pochłaniając energię kinetyczną wytaczaka. A udowa adaptera z tłumieniem drgań: A : ciężki materiał tłumiący drgania : tuleje gumowe : specjalna ciecz oleista. Wytaczaki z tłumieniem drgań do długich wysięgów Przy wysięgu czterokrotnie przekraczającym średnicę narzędzia, drgania mogą stawać się bardziej widoczne. Jak pokazano poniżej, w przypadku obróbki z użyciem adapterów z tłumieniem drgań, możliwe jest osiągnięcie dobrych wyników nawet przy wysięgach do 13 razy średnica trzonka wytaczaka. Q L/ Q = objętościowa wydajność skrawania (cm 3 / min) 1. Wytaczak stalowy 2. Wytaczak węglikowy 3. Krótki wytaczak z tłumieniem drgań 4. ługi wytaczak z tłumieniem drgań 5. Wytaczak z tłumieniem drgań, bardzo długi nformacje/ndeks Maks. zalecany wysięg w przypadku wytaczaków z tłumieniem drgań wynosi 7 x dm m dla wersji krótkiej i 10 x dm m dla wersji długiej. 100

101 Adaptery z tłumieniem drgań A Adaptery z tłumieniem drgań do wytaczania Asortyment narzędzi do wytaczania obejmuje adapter oromant apto z mocowaniem trzpieniowym przeznaczony do wytaczadeł uobore (z dwoma płytkami skrawającymi do wytaczania dwuostrzowego, stopniowego lub jednoostrzowego). Wielkość złącza Średnica trzpienia (mm) ługość (mm) Adapter frezarski z tłumieniem drgań z mocowaniem trzpieniowym Wytaczadło uobore z mocowaniem trzpieniowym Adaptery z tłumieniem drgań do frezowania Asortyment składa się z adapterów oromant apto obejmujących: Mocowanie trzpieniowe Złącze gwintowane Mocowanie trzpieniowe do frezów czołowych i walcowoczołowych oromill. rezowanie Wielkość złącza Średnica trzpienia (mm) ługość (mm) Adapter frezarski z tłumieniem drgań z mocowaniem trzpieniowym oromill 490 z mocowaniem trzpieniowym Złącze gwintowane do frezów modułowych oromill w wielu wielkościach do wymagających operacji obróbki form i matryc. oromill 390 Wielkość złącza wint ługość (mm) 4 M M M M Adapter frezarski z tłumieniem drgań ze złączem gwintowanym oromill nformacje/ndeks

102 A Adaptery z tłumieniem drgań Wytaczaki z tłumieniem drgań Patrz asortyment oroturn SL na stronie 86. rezowanie nformacje/ndeks Montaż narzędzi z tłumieniem drgań W przypadku montażu zestawów narzędzi z tłumieniem drgań, należy pamiętać o prawidłowym przytrzymaniu adapterów, aby nie uległy uszkodzeniu. Adaptery łatwo ulegają odkształceniom ze względu na cienkie ścianki. Przy montowaniu narzędzi i adaptera należy stosować odpowiednie uchwyty montażowe. 102

103 Uchwyty ororip A Uchwyty ororip Program precyzyjnych, hydromechanicznych uchwytów ororip zapewnia mocowanie wszystkich typów chwytów cylindrycznych narzędzi do frezowania i wiercenia przeznaczonych od obróbki zgrubnej do wykańczającej. Mogą być mocowane trzonki narzędzi o średnicach od 6 do 32 mm, a przy zastosowaniu tulei naciętych od 3 mm. Uchwyty są dostępne ze złączami dla większości systemów narzędziowych, a ponadto zapewniają dużą elastyczność stosowania, ponieważ są dostępne w wersji zwykłej (M) i krótkiej (MS), a także wydłużonej i smukłej. Mocowanie jest zapewnione przez działanie ciśnienia płynu hydraulicznego w układzie zaciskającym się na chwycie narzędzia. Każdy uchwyt jest indywidualnie wyważany do 2.5 przy obrotach. o każdego uchwytu dołączany jest jego indywidualny raport pomiarowy. ororip zapewnia bezpieczny uchwyt dla wszystkich zastosowań od obróbki zgrubnej do wykańczającej Niezwykle wysoka zdolność przenoszenia momentu obrotowego zapobiega poślizgom narzędzia. otyczy to również operacji obróbki zgrubnej, a ponieważ mamy do czynienia z mechanizmem samoblokującym, zatem podczas obróbki, w uchwycie nie zostaje zatrzymane ciśnienie hydrauliczne. Siła mocowania pozostaje stała zarówno podczas całej operacji jak i podczas długotrwałego użytkowania. Uchwyty ororip są wytwarzane z dużą dokładnością, dzięki czemu maksymalne bicie narzędzia mierzone na wysięgu krawędzi skrawającej, równym trzykrotności średnicy narzędzia, wynosi zaledwie 0,002-0,006 mm. Wartość bicia jest utrzymywana stale, przez cały czas trwania operacji, zwiększając tym samym trwałość narzędzia i jakość obrabianego przedmiotu. źwignia zaworu w pozycji T w celu wprowadzenia lub wyjęcia narzędzia. źwignia zaworu w pozycji A w celu zamocowania narzędzia Wszystkie typy narzędzi skrawających z trzonkami cylindrycznymi, Whistle Notch lub Weldon są bezpiecznie zamocowane w uchwycie ororip. Trzonki cylindryczne, Wistle Notch i Weldon mogą być zamocowane bezpośrednio w oprawce lub za pośrednictwem tulei cylindrycznej. Siła zacisku uchwytów ororip jest bardzo wysoka i charakteryzuje się równie dużą precyzją. Uchwyty ororip mają mniejsze wymagania względem tolerancji wykonania średnicy chwytu narzędzia co pozwala prawidłowo mocować te wykonane w klasie h7. źwignia zaworu w pozycji T po zamocowaniu narzędzia źwignia zaworu w pozycji w celu zwolnienia narzędzia 103 rezowanie nformacje/ndeks

104 A Uchwyty ororip ylindryczne tuleje zaciskowe Uchwyty ororip mogą być używane z tulejami cylindrycznymi. Tuleja jest dostępna w wariancie naciętym i uszczelnionym i musi być zamawiana oddzielnie. Nacięta 393. Nacięta 393. Uszczelnione 393.S rezowanie Łatwa obsługa Zmiana narzędzia może być wykonana w mniej niż 20 sekund. uża siła mocująca wymagana w systemie ororip generowana jest przez zewnętrzną pompę hydrauliczną. Zapewnia ona ciśnienie 500 bar przy mocowaniu oraz do 800 bar dla odmocowania narzędzia. Ponieważ mechanizm jest samohamowny, ciśnienie hydrauliczne nie jest utrzymywane podczas obróbki. o wymiany narzędzi w uchwycie ororip dostępne są dwie różne pompy hydrauliczne - pompa ręczna oraz pompa napędzana silnikiem pneumatycznym. Ta ostatnia wykorzystuje zwykłe sprężone powietrze dostępne w zakładzie produkcyjnym (wymagane min. 6 bar). Przy zastosowaniu każdej z tych pomp, wymianę narzędzi można wykonać wygodnie i łatwo w czasie krótszym niż 20 sekund, a siła zamocowania, działająca na chwyt narzędzia, jest zawsze taka sama. Powiększony wysięg Tuleja wydłużona ororip umożliwia zwiększenie zasięgu w przypadku operacji wymagających długich wysięgów, takich jak obróbka matryc i form. ostępna ze średnicą zewnętrzną wynoszącą 20 mm, tuleja jest przystosowana do czterech różnych średnic chwytu: 6, 8, 10 i 12 mm Zastosowanie tulei wydłużonych ororip daje potrójne korzyści: Obróbka wybrań i zagłębień ze zwiększoną produktywnością Wyższa stabilność związana z poprawioną sztywnością na zginanie Większa trwałość narzędzia. Laserowe oznaczenie na tulei wskazuje maksymalne wysunięcie zapewniające niezmniejszoną siłę mocowania. Nigdy nie należy przekraczać tej granicznej wartości. Wstępne ustawienie Wstępne ustawienie narzędzia na pewną długość jest łatwą operacją. Należy umieścić narzędzie w uchwycie i użyć optycznego przyrządu pomiarowego. W zależności od dokładności wykonania tej czynności wysięg narzędzia może być ustawiony z tolerancją +/- 5 mikrometrów. Uszczelnione 393.S Tuleje wydłużone ororip Zwiększony wysięg Minimalna długość mocowania 3-6 x dm m, w zależności od wielkości narzędzia nformacje/ndeks 104

105 Sztywność zginania Uchwyt ororip jest stale udoskonalany. Najnowsza wersja charakteryzuje się wysoką niezawodnością i dokładnością, z biciem rzędu kilku mikrometrów. Większe osiowe podparcie czołowe oraz średnica uchwytu zapewniają dziesięciokrotnie większą sztywność zginania. Sztywność ta jest szczególnie ważna w przeciwdziałaniu wysuwania się narzędzia z uchwytu podczas obróbki. zynności mocowania i odmocowania narzędzia są łatwe do wykonania dzięki wykorzystaniu obejmy i pompy ręcznej. W uchwytach M, wysięg uchwytu jest mniejszy w porównaniu do wielu innych rozwiązań; w uchwytach MS wysięg został ograniczony do absolutnego minimum. Odległość od łożyskowania wrzeciona do powierzchni czołowej uchwytu jest mniejsza, przy jednocześnie większej sztywności i odporności na siły boczne. Umożliwia to zastosowanie dłuższych narzędzi lub wyższych parametrów skrawania. Użycie tulei zaciskowych w uchwytach ororip wpływa na poziom możliwości przeniesienia momentu obrotowego. W przykładzie, narzędzie skrawające o średnicy chwytu 12 mm jest mocowane bezpośrednio w uchwycie lub w uchwycie 20 mm z tuleją zaciskową redukującą tą wielkość do 12 mm. Przeniesienie momentu obrotowego jest ulepszone dzięki zastosowaniu tulejki. Użycie jej może jednak zwiększyć bicie o kilka mikrometrów. Uchwyty ororip M MS A rezowanie Przenoszenie momentu obrotowego przez ororip w funkcji prędkości obrotowej wrzeciona (tolerancja chwytu narzędzia h6) Średnica chwytu, dm t mm 25 mm 20 mm Wartości dotyczące zdolności mocujących uchwytów ororip 12 mm Prędkość obrotowa wrzeciona obr./min. la każdego typu oraz dla każdej wielkości uchwytu podano zalecaną maksymalną prędkość obrotową wrzeciona. uże siły zacisku w połączeniu z precyzją i wyważeniem, zapewniają możliwości obróbki przy wysokich prędkościach. o obróbki wymagane jest przeniesienie minimalnego momentu obrotowego. 105 nformacje/ndeks

106 A rezowanie nformacje/ndeks Uchwyty ororip Wartości dotyczące zdolności mocujących uchwytów ororip la każdego typu oraz dla każdej wielkości uchwytu podano zalecane maksymalne prędkości obrotowe wrzecion. uże siły zamocowania w połączeniu z precyzją i wyważeniem zapewniają możliwości obróbki z dużymi prędkościami. Minimalny moment obrotowy wymagany do obróbki f z (mm/ostrze) a p (mm) Z=1 Z=2 Z=3 Z 106 Średnica: mm x x x x x x x x x x x x x x /12 16 / / / 25 f z / Nm / / / / / / / / / / f n (mm/obr) Nm Nm Średnica otworu Ø mm Przy 500 bar [Nm] Średnica otworu Ø Nm mm Materiał: stal niskostopowa (M02.2) Operacja: frezowanie pełnego rowka Narzędzie: frez walcowo-czołowy oromill 390 Wartości momentu obrotowego w Nm iężka Lekka iężka Lekka iężka Lekka iężka Lekka iężka Lekka Narzędzie: frez pełnowęglikowy oromill Plura Średnica: mm / a p Operacja: wiercenie Narzędzie: wiertło pełnowęglikowe ororill elta Średnica: mm Średnica chwytu narzędzia mocowanego w tulejce Ø mm Moment roboczy Moment chwilowy przy zakleszczeniu się wiórów Moment obrotowy przy bezpośrednim mocowaniu w uchwycie Wzrost momentu obrotowego przy zastosowaniu tulei redukcyjnej Podczas obróbki zgrubnej i/lub przy wymagających parametrach skrawania, zaleca się rozważenie opcji użycia uchwytu, który będzie na tyle duży aby można było zastosować tulejkę redukcyjną. Większy uchwyt poprawi stabilność, a użycie tulei znacząco zwiększy siłę zamocowania narzędzia. Siła zamocowania uchwytu przykładana jest na większej powierzchni, niż powierzchnia wewnętrznej średnicy tulei co zapewnia zwiększenie siły jednostkowej na powierzchnię chwytu narzędzia. Minimalne przenoszone momenty (Nm) przy różnych długościach mocowania narzędzia Średnica otworu Ø mm ługość mocowania X wielkość średnicy *) Min. długość = zalecana min. długość mocowania Min. długość *)

107 Pompa ręczna instalacja systemu Należy przestrzegać wszystkich zasad oraz przepisów dotyczących stanowisk montażowych. Przed zainstalowaniem systemu, należy sprawdzić wymiary przestrzeni tak, aby pozwalały na bezpieczną pracę personelu oraz prawidłowe działanie systemu. Wysokociśnieniową pompę ręczną należy zmontować w taki sposób, aby zagwarantować jej bezpieczne i trwałe działanie. Wszystkie wystające części oraz przewody elastyczne muszą być złożone w taki sposób, aby wyeliminować niebezpieczeństwo obrażeń. Jedynie specjalnie przeszkolony personel jest upoważniony do montażu, uruchomienia oraz przechowywania systemu. Precyzyjny uchwyt zaciskowy z zamontowaną obejmą Obejma lementy obsługi pompa ręczna Tuleja Obejma M lub MS Mocowanie narzędzia (odmocowanie) Obejmę należy ustawić w taki sposób, aby złącza oznaczone jako A i pokryły się ze znakami na uchwycie Użyj tulei aby ręcznie dokręcić obejmę. ysze są wciskane samoczynnie w uchwyt za pomocą ciśnienia płynu hydraulicznego Wstawić narzędzie w uchwyt Przestaw zawór zmiany kierunku przepływu w pozycję A. (Pozycja odmocowania ) Uchwyty ororip System powinien być ustawiony i pracować na poziomym podłożu/ podstawie. System jest przeznaczony do użytkowania w pomieszczeniach, w których nie będzie narażony na działanie warunków atmosferycznych. Przechowywanie systemu w niesprzyjającym i nadmiernie wilgotnym otoczeniu lub na zewnątrz, może prowadzić do wystąpienia korozji albo innych rodzajów uszkodzeń, za które nasza firma nie ponosi żadnej odpowiedzialności. Wskaźnik ciśnienia źwignia pompy Zawór zmiany kierunku przepływu Wysokociśnieniowa pompa ręczna Zawór zmiany kierunku przepływu Używając wysokociśnieniowej pompy ręcznej, tłocz aż do uzyskania ciśnienia hydraulicznego wartości 500 bar. (W pozycji odmocowania do wartości 800 bar) Przestaw zawór zmiany kierunku przepływu przepływu do pozycji T. iśnienie hydrauliczne spada teraz do 0 bar Zdejmij obejmę z uchwytu Uchwyt jest teraz gotowy do zainstalowania na obrabiarce. 107 A rezowanie nformacje/ndeks

108 A rezowanie nformacje/ndeks Uchwyty ororip Jeżeli pojawi się problem pompa ręczna Usterka Ręczna pompa wysokiego ciśnienia daje zbyt małe ciśnienie lub wcale nie wytwarza ciśnienia Nie można zamocować narzędzia Nie można odmocować narzędzia 108 Możliwe przyczyny Zbyt niski poziom oleju Wyciek Zanieczyszczony olej Nieprawidłowe położenie zaworu zmiany kierunku przepływu Nieprawidłowe położenie zaworu zmiany kierunku przepływu Nieprawidłowe zamontowanie obejmy na uchwycie Uszkodzenie zaworu uchwytu Nieprawidłowe położenie zaworu zmiany kierunku przepływu Nieprawidłowe zamontowanie obejmy na uchwycie Uszkodzenie zaworu uchwytu Środki naprawcze Uzupełnij olej, aż w okienku kontrolnym pojawi się wskazanie do połowy jego wysokości. Użyj oleju hydraulicznego typu SA 80 W. Sprawdź, a w razie konieczności, wymień przewody elastyczne i złączki Wyczyść zbiornik, uzupełnij nowym, przefiltrowanym olejem i odpowietrz Ustaw zawór do pozycji A lub Ustaw zawór w pozycji A Oznaczenia na obejmie muszą być identyczne jak te na uchwycie Sprawdź uchwyt zaciskowy Ustaw zawór w pozycji Oznaczenia na obejmie muszą być identyczne jak te na uchwycie Sprawdź uchwyt zaciskowy

109 Uchwyty ororip A Jak postępować i czego unikać pompy ororip Jak postępować zego unikać Podczas pracy przestrzegaj instrukcji obsługi Krótki przewodnik użytkownika pompy ręcznej Krótki przewodnik użytkownika pompy stanowiskowej Prawidłowo zamontuj obejmę na złączu A +. Nie kończ dokręcania w połowie! (Złącza posiadają wewnątrz zawór, który otwiera się tylko, jeżeli połączenie jest zrealizowane na 100%). - Należy uważać, aby nie uszkodzić dysz lub kanałów wlotowych podczas montowania obejmy na uchwycie! - Podczas mocowania należy uważać, żeby nie pomylić złącz A z, co może spowodować, że zacisk będzie występował przy nadmiernym ciśnieniu (800 bar). W momencie zbliżania się do maksymalnego ciśnienia mocowania nie należy pompować zbyt szybko pompą ręczną! Zawór bezpieczeństwa działa z wąską tolerancją podczas pompowania z małą prędkością (bez skokowych wartości!). Nie pracuj z zanieczyszczonym olejem! Nie przechowuj obejmy w brudnym miejscu ani w miejscu, w którym dysze mogłyby ulec uszkodzeniu! Nie zginaj nadmiernie przewodów elastycznych obejmy. Są to specjalne przewody wysokociśnieniowe, które pozostają elastyczne przy ciśnieniu 800 bar gwarantując pełne bezpieczeństwo. - Nie załamuj przewodów! Załamany przewód może pęknąć. Nie pozostawiaj pompy pod ciśnieniem! Po zamocowaniu i odmocowaniu należy zawsze zwolnić ciśnienie przez przełączenie zaworu zmiany kierunku przepływu do pozycji T (pozycja neutralna). - Nie zdejmuj obejmy z uchwytu przed całkowitym spadkiem ciśnienia! - Nie używaj obejmy, na której brakuje zaślepki ochronnej! nstrukcje uruchomienia/obsługi nstrukcje uruchomienia/obsługi Nie zapomnij: Maksymalne zalecane ciśnienie mocowania wynosi 500 bar. 109 rezowanie nformacje/ndeks

110 A Uchwyty ororip Pompa stanowiskowa instalacja systemu Należy przestrzegać wszystkich instrukcji instalacji i obsługi systemu. Przed zainstalowaniem systemu, należy sprawdzić wymiary przestrzeni tak, aby pozwalały na bezpieczną pracę personelu oraz prawidłowe działanie systemu. Wysokociśnieniową pompę ręczną należy zmontować w taki sposób, aby zagwarantować jej bezpieczne i trwałe działanie. Wszystkie wystające części oraz przewody elastyczne muszą być zamontowane w taki sposób, aby wyeliminować niebezpieczeństwo obrażeń. Jedynie specjalnie przeszkolony i poinstruowany personel jest upoważniony do montażu, uruchomienia oraz przechowywania systemu. Podczas eksploatacji, system musi być umieszczony na płaskiej i poziomej powierzchni. System jest przeznaczony do użytkowania w warunkach, w których nie będzie narażony na działanie warunków atmosferycznych. Przechowywanie systemu w niesprzyjającym i nadmiernie wilgotnym otoczeniu lub na zewnątrz, może prowadzić do wystąpienia korozji albo innych rodzajów uszkodzeń, za które nasza firma nie ponosi żadnej odpowiedzialności. Uwaga: Więcej informacji podano w nstrukcji obsługi oraz w Skróconej instrukcji użytkownika. Wysokociśnieniowa pompa o napędzie pneumatycznym Zawór zmiany kierunku przepływu Precyzyjny uchwyt zaciskowy z zamontowaną obejmą (nie objętą dostawą, należy zamawiać oddzielnie) rezowanie lementy obsługi pompa stanowiskowa Przycisk funkcji podciśnienia Wskaźnik ciśnienia pneumatycznego Odmocowanie Regulacja zaworu sterującego ciśnieniem pneumatycznym w celu uzyskania ciśnienia odmocowania 800 bar. Zawór zmiany kierunku przepływu ze wskaźnikiem ciśnienia hydraulicznego Mocowanie Regulacja zaworu sterującego ciśnieniem pneumatycznym w celu uzyskania ciśnienia mocowania 500 bar. nformacje/ndeks Aby zmienić ciśnienie należy pociągnąć pokrętło regulacyjne, a następnie obrócić zwiększ ciśnienie zmniejsz ciśnienie 110 Aby zmienić ciśnienie należy pociągnąć pokrętło regulacyjne, a następnie obrócić zwiększ ciśnienie zmniejsz ciśnienie

111 Uchwyty ororip A Mocowanie narzędzia (odmocowanie) Obejmę należy ustawić w taki sposób, aby złącza oznaczone jako A i pokryły się ze znakami na uchwycie Użyj tulei (śruba obejmy) do ręcznego zamocowania obejmy na uchwycie. ysze są wciskane do uchwytu samoczynnie (pod wpływem ciśnienia hydraulicznego) Umieść narzędzie w uchwycie Przełącz zawór zmiany kierunku przepływu na pozycję A (pozycja odmocowania ). Pneumatyczna pompa wysokociśnieniowa uruchamia się automatycznie i pompuje do momentu aż uchwyt ororip osiągnie określone ciśnienie mocowania 500 bar (odmocowania bar ) Przełącz zawór zmiany kierunku przepływu do pozycji T. iśnienie hydrauliczne spadnie do 0 bar Wciśnij na 10 sekund przycisk funkcji podciśnienia, aby opróżnić wysokociśnieniowe przewody elastyczne Zdejmij obejmę z uchwytu Uchwyt jest gotowy do zamocowania na obrabiarce. Uwaga: Więcej informacji podano w nstrukcji obsługi oraz w Skróconej instrukcji użytkownika. Tuleja (śruba obejmy) rezowanie 111 nformacje/ndeks

112 A rezowanie nformacje/ndeks Uchwyty ororip W razie wystąpienia problemów pompa stanowiskowa Usterka Pompa nie uruchamia się Pompa wysokociśnieniowa wytwarza bardzo niskie ciśnienie lub nie wytwarza go wcale Pompa wysokociśnieniowa nie zatrzymuje się Nie można zamocować narzędzia Nie można zwolnić narzędzia 112 Możliwe przyczyny rak ciśnienia powietrza Złącze bezpieczeństwa nie jest prawidłowo podłączone Zanieczyszczony zespół podlegający konserwacji i wymianom Zawór regulacji ciśnienia: nieprawidłowo wyregulowane mocowanie Zawór regulacji ciśnienia: nieprawidłowo wyregulowane odmocowanie Zbyt niski poziom oleju (hydraulika) Zanieczyszczony zespół podlegający konserwacji i wymianom Wyciek Zanieczyszczony olej Zanieczyszczony filtr oleju Zbyt małe ciśnienie powietrza Nieprawidłowe położenie zaworu zmiany kierunku przepływu Pneumatyczny zawór wyłączający (zamontowany na zaworze zmiany kierunku przepływu) jest zakleszczony Nieprawidłowe położenie zaworu zmiany kierunku przepływu Nieprawidłowe zamontowanie obejmy na uchwycie Uszkodzony uchwyt ororip Nieprawidłowe położenie zaworu zmiany kierunku przepływu Nieprawidłowe zamontowanie obejmy na uchwycie Środki naprawcze Skontroluj ciśnienie powietrza zasilającego Podłącz prawidłowo złącze bezpieczeństwa Wyczyść lub wymień filtr Wyreguluj zawór regulacji ciśnienia na 3,5 bar (poprzez zwiększanie) aby uzyskać 500 bar ciśnienia hydraulicznego Wyreguluj zawór regulacji ciśnienia na 5,6 bar (poprzez zwiększanie) aby uzyskać 800 bar ciśnienia hydraulicznego Uzupełnij olej do poziomu maksymalnego Wyczyść lub wymień filtr Skontroluj przewody elastyczne i złączki Wyczyść zbiornik, uzupełnij nowym, przefiltrowanym olejem i odpowietrz Wyczyść filtr oleju Sprawdź instalację sprężonego powietrza Wyzeruj zawór do pozycji A lub Sprawdź pneumatyczny zawór wyłączający Ustaw zawór w pozycji A Znaczniki na obejmie muszą być zgodne z tymi na uchwycie Sprawdź uchwyt Ustaw zawór w pozycji Znaczniki na obejmie muszą być zgodne z tymi na uchwycie

113 Uchwyty ororip A Rady dotyczące użytkowania uchwytów ororip - Przed zamontowaniem narzędzia należy sprawdzić jego chwyt, upewniając się, że nie jest on uszkodzony, utrzymuje prawidłowe wymiary i jest czysty - zwłaszcza otwór uchwytu. - Jeżeli to możliwe, wprowadź chwyt narzędzia do oporu. Przenoszony moment obrotowy jest zależny od długości zamocowanego chwytu. - W trakcie magazynowania oprawki, należy zabezpieczyć ją przed korozją pokrywając olejem. - Nigdy nie należy wywierać nadmiernej siły próbując włożyć chwyt narzędzia do uchwytu. - Te uchwyty są precyzyjnymi elementami i należy obchodzić się z nimi ostrożnie. - Uchwyty nie powinny nigdy być nagrzewane do temperatur powyżej 75 stopni (167 stopni ). (Aby zapobiec uszkodzeniom uszczelniaczy). - Nie należy przekraczać 500 bar ciśnienia przy mocowaniu w uchwycie ororip, ponieważ może to spowodować zakleszczenie uchwytu. Jeżeli wymagane jest większe ciśnienie zaciskania, należy rozważyć użycie większego zacisku z tulejami redukcyjnymi. 113 rezowanie nformacje/ndeks

114 A Uchwyty ydrorip Uchwyty ydrorip Uchwyty ydrorip mogą osiągnąć trzykrotnie większą siłę zamocowania niż konwencjonalne uchwyty. Oznacza to, że mogą być wykorzystywane przy większości operacji wiercenia oraz frezowania profilowego od lekkiego do średniego. W porównaniu do oprawek na tuleje zaciskowe oraz typu Weldon i Whistle Notch, w których wartości bicia mierzone są w setnych milimetra, uchwyty ydrorip zapewniają wartości bicia mierzone w mikrometrach. Każdy uchwyt jest indywidualnie wyważany do 2.5 przy obrotach. o każdego z nich dołączany jest indywidualny raport pomiarowy. Uchwyty precyzyjne rezowanie Precyzyjne uchwyty ydrorip oferują najwyższą dokładność w połączeniu z największą stabilnością. Asortyment krótkich, smukłych i wydłużonych uchwytów stanowi najlepszy wybór dla większości tradycyjnych operacji frezowania i wiercenia. Wersja z chwytem cylindrycznym jest również dostępna jako uzupełnienie oferty uchwytów jednolitych. Wersja krótka hwyt cylindryczny ostępny jest również krótszy, bardziej smukły uchwyt ydrorip w celu uzyskania zwiększonej dostępności w operacjach wiercenia i lekkiego frezowania. unkcjonalność i łatwość mocowania pozostają takie same jak w pozostałym asortymencie ydrorip. ydrorip Wersja smukła (Slender) Wydłużony uchwyt ydrorip łączy w sobie zasięg i stabilność podczas operacji w miejscach trudnodostępnych, które występują często podczas obróbki kieszeni matryc i form, lecz również gdy narzędzia muszą sięgnąć poza kołnierz lub w jego bliskości w wielu innych zastosowaniach. ndywidualne wyważanie zapewnia wysoką jakość obróbki. Asortyment krótkich, średnich i długich uchwytów w wersji wydłużonej stanowi najlepszy wybór dla operacji, w których wymagany jest długi zasięg, lecz również posiada odmienne ograniczenia względem maksymalnych obrotów wrzeciona. Wydłużone uchwyty ydrorip zostały opracowane tak, aby sięgały w głąb i poza przedmiot obrabiany lub przeszkody wynikające z mocowania. Wiele złożonych detali oraz te z wybraniami wymagają obróbki przy długim wysięgu w celu przeprowadzenia operacji w wąskiej przestrzeni. Jedną z głównych właściwości jest wówczas możliwość regulacji długości, a tym samym wysięgu narzędzia. W celu najlepszego mocowania, należy stosować narzędzia z chwytami wykonanymi w tolerancji h6. Krótkie, średnie oraz długie uchwyty z grupy wydłużonych. nformacje/ndeks 114

115 Adapter frezarski ydrorip Adapter frezarski ydrorip jest doskonałym uzupełnieniem dla frezów walcowo-czołowych, w operacjach, w których wymagane jest dokładne wykończenie powierzchni oraz gdzie minimalne bicie promieniowe zapewnia równomierne obciążenie ostrzy i równomierne zużycie. To z kolei, zapewnia dłuższą trwałość narzędzia i wykończenie powierzchni w wymagających operacjach frezowania czołowego. ydraulicznie rozprężny trzpień zapewnia precyzyjne ustawienie w osi, aby wyeliminować bicie promieniowe. Każdy uchwyt jest indywidualnie wyważany do 2.5 przy obrotach. o każdego z nich załączany jest indywidualny raport pomiarowy. Zobacz indywidualnie wyważane uchwyty narzędziowe do obróbki przy wysokich obrotach na stronie 15. Komora ciśnieniowa Płyn hydrauliczny Tłok Śruba naciskowa Trzpień rozprężny Zabierak Trzpień Uchwyt frezarski Konkurencyjny uchwyt tradycyjny Uchwyty ydrorip Adapter frezarski ydrorip Trzpień rozprężony Adapter frezarski ydrorip 115 A rezowanie nformacje/ndeks

116 A Uchwyty ydrorip Adapter frezarski ydrorip sposób montażu głowicy frezarskiej Maks. 6 Nm rezowanie 1. Sprawdź czy trzpień jest wolny od brudu i zadziorów. 2. Poluzuj śrubę naciskową. 3. Zamocuj głowicę frezu na adapterze. 4. Wkręć śrubę z łbem z gniazdem sześciokątnym. 5. okręć śrubę z łbem z gniazdem sześciokątnym. 6. okręć śrubę naciskową kluczem dynamometrycznym (maks. 6 Nm). Jak mocować Aby zabezpieczyć odpowiednią siłę zaciskania, powinien być używany klucz dynamometryczny. ydrorip 6 Nm ydrorip 10 Nm nformacje/ndeks 116

117 Osiowy ogranicznik narzędzia Możliwe jest zastosowanie osiowego ogranicznika narzędzia, gdyż otwór przez stożek jest gwintowany w przedniej części. W tym otworze można umieścić śrubę M8 działająca jako zderzak dla narzędzia. dy chłodziwo dostarczanie jest przez kołnierz, śruba będzie działać jako uszczelnienie wrzeciona. Jeżeli wymagane jest dostarczanie chłodziwa przez wrzeciono, w śrubie powinien być wywiercony otwór o średnicy 3,5 mm. Mocowanie wszelkiego typu chwytów cylindrycznych uże siły zacisku w oprawkach określają jak pewnie trzymane jest narzędzie skrawające i jak przenoszony jest moment obrotowy podczas obróbki. Ponieważ siły skrawania oddziaływują na narzędzie, będzie ono miało tendencję do wyślizgiwania się z oprawki. Możliwości uchwytu przekładają się zatem na siłę, z jaką zaciśnięty jest chwyt narzędzia. ydrorip może przewyższyć siłę mocowania tradycyjnego uchwytu nawet trzykrotnie. Oznacza to, że mogą być w nim mocowane wszelkie typy narzędzi z chwytem cylindrycznym wykonanym w tolerancji h7. Uwaga: Uchwyty ydrorip o średnicy 6 mm nie mogą być zaciskane: bez jakiegokolwiek narzędzia z oprawkami Weldon lub Whistle Notch. Wszystkie uchwyty ydrorip, z wyjątkiem adaptera frezarskiego, można używać z tuleją cylindryczną. Tuleja występuje w wersji naciętej i uszczelnionej i musi być zamawiana oddzielnie. Zawsze używaj tulei przeznaczonej dla danego narzędzia. Naciete 393. dm m 6 mm dm m mm Uszczelnione 393.S Naciete 393. Uchwyty ydrorip Średnica 3,5 mm Uszczelnione 393.S 117 A rezowanie nformacje/ndeks

118 A rezowanie Uchwyty ydrorip Wartości dotyczące zdolności mocujących uchwytów ydrorip la każdego typu oraz dla każdej wielkości uchwytu podano zalecaną maksymalną prędkość obrotową wrzeciona. uże siły zamocowania w połączeniu z precyzją i wyważeniem zapewniają możliwości obróbki z dużymi prędkościami. Minimalny moment obrotowy wymagany do obróbki f z (mm/ostrze) a p (mm) Z=1 Z=2 Z=3 Z Średnica: mm x x x x x x x x x x x x x x /12 16 / / / 25 f z / Nm / / / / / / / / / / 75 Materiał: stal niskostopowa (M02.2) Operacja: frezowanie pełnego rowka Narzędzie: frez walcowo-czołowy oromill 390 Wartości momentu obrotowego w Nm iężka Lekka iężka Lekka iężka Lekka iężka Lekka iężka Lekka Narzędzie: frez pełnowęglikowy oromill Plura Średnica: mm / a p Operacja: wiercenie Narzędzie: wiertło pełnowęglikowe ororill elta Średnica: mm f (mm/obr) n Nm Nm Moment roboczy Moment chwilowy przy zakleszczeniu nformacje/ndeks Moment obrotowy przy bezpośrednim mocowaniu w uchwycie Średnica otworu Ø mm Moment obrotowy [Nm] *) *) *) Średnica chwytu narzędzia mocowanego w tulejce Ø mm Średnica otworu Ø mm Nm *) ydrorip Wzrost momentu obrotowego przy zastosowaniu tulei redukcyjnej Minimalne przenoszone momenty (Nm) przy różnych długościach mocowania narzędzia Średnica otworu Ø mm ługość mocowania X wielkość średnicy *) Min. długość = zalecana min. długość mocowania. Min. długość *)

119 Uchwyty ydrorip A Rady dotyczące użytkowania uchwytów ydrorip - Przed zamontowaniem narzędzia należy sprawdzić jego chwyt, upewniając się, że nie jest on uszkodzony, utrzymuje prawidłowe wymiary i jest czysty - zwłaszcza otwór uchwytu. - Jeżeli to możliwe, wprowadzić chwyt narzędzia do oporu. Przenoszony moment obrotowy jest zależny od długości zamocowanego chwytu. - W trakcie magazynowania uchwytu, należy zabezpieczyć go przed korozją pokrywając olejem. - Nigdy nie należy wywierać nadmiernej siły próbując włożyć chwyt narzędzia do uchwytu. - Oprawki są precyzyjnymi elementami i należy obchodzić się z nimi ostrożnie. - W oprawkach ydrorip, należy dokręcać śrubę naciskową do oporu używając zalecanego klucza. - Utrzymując adapter frezarski ydrorip w pozycji pionowej należy obrócić nieco głowicę frezarską, jednocześnie dokręcając śrubę dociskową. (Ma to na celu uzyskanie najlepszej dokładności.) - Jeżeli w uchwycie ydrorip, narzędzie o prawidłowym trzonku, o właściwych wymiarach, nie zostaje zamocowane, kiedy do dolnej pozycji śruby brakuje mniej niż jeden obrót - uchwyt wymaga naprawy serwisowej. - Nigdy nie używaj uchwytu ydrorip w środowisku, gdzie temperatury przekraczają 50 stopni (120 stopni ). (Może to zwiększyć wewnętrzne ciśnienie w uchwycie i wpłynąć na niego niekorzystnie.) - Nigdy nie należy wyjmować śruby naciskowej z uchwytu ydrorip. Poluzowanie o kilka obrotów wystarczy aby zwolnić narzędzie. - Nigdy nie obracaj niewielkiej (M6) śruby odpowietrznika w uchwycie ydrorip, gdyż może to uczynić uchwyt niezdatnym do pracy. 119 rezowanie nformacje/ndeks

120 A Oprawki tulejki zaciskowe Oprawki na tuleje zaciskowe Oprawki na tuleje zaciskowe stosowane są jako uniwersalne do wiercenia i frezowania oraz dostępne w wersji standardowej, krótkiej oraz długiej. Mogą być mocowane chwyty o wszystkich tolerancjach wykonania. W celu zapewnienia łatwiejszego dostępu przy obróbce w wąskich przestrzeniach, należy używać oprawek przedłużonych. rezowanie Oprawka na tuleje zaciskowe Przedłużona oprawka na tuleje zaciskowe zięki różnym wielkościom tulei, oprawka narzędziowa może bardziej elastycznie przystosować się do średnicy chwytu. Należy zawsze używać tulei odpowiedniej do średnicy narzędzia. o dokręcania nakrętki należy używać klucza dynamometrycznego. Zalecana wartość momentów obrotowych dokręcania dla nakrętek tulei R R z pogłębieniem wewnątrz R z otworem przelotowym R z otworem przelotowym Oprawka Wielkość tulei R11 Ø mm Ø Ø cali Moment obrotowy 7 ft-bs Moment obrotowy 9 Nm Ø mm Ø Ø cali Moment obrotowy 18 ft-bs Moment obrotowy 24Nm Moment obrotowy 12 ft-bs Moment obrotowy 16Nm R16 Ø1.0 Ø Ø ft-bs 16 ft-bs 32 ft-bs 8 Nm 22 Nm 43 Nm Ø ft-bs 54Nm 32 ft-bs 43Nm R20 R25 R32 R40 R50 R8 R11 Ø1.0 Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø " ft-bs 24 ft-bs 16 ft-bs 40 ft-bs 60 ft-bs 16 ft-bs 100 ft-bs 125 ft-bs 175 ft-bs 1 ft-bs 3 ft-bs 6 ft-bs 16 Nm 32 Nm 21 Nm 54 Nm 81 Nm 22 Nm 135 Nm 170 Nm 237Nm 1.4 Nm 4 Nm 8Nm Ø Ø Ø Ø Ø Ø Ø ft-bs 80 ft-bs 100 ft-bs 125 ft-bs 175 ft-bs 4 ft-bs 12 ft-bs 80Nm 108Nm 135Nm 170Nm 237Nm 5Nm 16Nm 24 ft-bs 80 ft-bs 100 ft-bs 125 ft-bs ft-bs 32Nm 108Nm 135Nm 170Nm Nm R16 R20 Ø1.0 Ø Ø Ø1.0 Ø ft-bs 14 ft-bs 18 ft-bs 12 ft-bs 21 ft-bs 8 Nm 19 Nm 24 Nm 16 Nm 28 Nm Ø Ø ft-bs 21 ft-bs 24Nm 28Nm 18 ft-bs 21 ft-bs 24Nm 28Nm R25 Ø Ø ft-bs 24 ft-bs 23 Nm 33 Nm Ø ft-bs 33Nm 24 ft-bs 33Nm nformacje/ndeks 120

121 Pierścienie uszczelniające dla nakrętek do centralnego doprowadzania chłodziwa Oprawki do tulejek zaciskowych mogą pracować z centralnym doprowadzaniem chłodziwa. Należy wówczas zastąpić nakrętkę standardową, nakrętką do centralnego doprowadzenia chłodziwa: Montaż: 1. Ustal położenie mniejszej zewnętrznej średnicy na pierścieniu. 2. Włóż mniejszą średnicą centralnie do nakrętki i równomiernie dociśnij, aż pierścień odpowiednio ułoży się w nakrętce. Wyjmowanie: 1. Należy po prostu równomiernie wyciskać pierścień na zewnątrz, aż wyskoczy z zatrzasku. Wielkość 16 i 20 Wielkość 25, 32 i 40 Nakrętki do tulei R dla centralnego doprowadzeniu chłodziwa Pierścień uszczelniający do tulei R Oprawki tulejki zaciskowe A Stały ogranicznik narzędzia dla nowego typu oprawek na tuleje zaciskowe Wszystkie nowe oprawki typu i wyprodukowane od stycznia 2002, posiadają stały ogranicznik długości narzędzia wbudowany w uchwyt. Śruby ograniczające nie są wymagane W przypadku oprawek na tuleje zaciskowe i w korpus wbudowana jest na stałe specjalna podkładka ograniczająca zagłębienie narzędzia rezowanie 121 nformacje/ndeks

122 A rezowanie nformacje/ndeks Oprawki zacisk termiczny Oprawki termokurczliwe Oprawka termokurczliwa może być używana do wszystkich operacji wiercenia lub frezowania. Oprawki są dostępne o średnicach chwytu od 6 do 32 mm i złączami 4, 5 oraz 6. Uwaga: Oprawka dostosowana jest tylko do jednej średnicy chwytu narzędzia, a jego tolerancja wykonania musi mieścić się w klasie h6 lub węższej. Oprawka termokurczliwa zwiększa średnicę chwytu pod wpływem dostarczonego ciepła umożliwiając wsunięcie narzędzia. Po ochłodzeniu, oprawka kurczy się, zaciskając wokół chwytu narzędzia. W oprawkach termokurczliwych nie należy stosować żadnych tulei redukcyjnych. Oprawki należy utrzymywać w czystości z dala od brudu i wiórów Aby uzyskać pewne i precyzyjne zaciśnięcie narzędzia w oprawce należy chronić jego chwyt przed brudem i wiórami. Oprawka wiertarska 3-szczękowa Alternatywa dla obróbki wierceniem, gdy wymagania dotyczące bicia narzędzia nie są wysokie. Uchwyt jest wszechstronny dla szerokiego zakresu średnic bez użycia jakichkolwiek tulei redukcyjnych. 122 Oprawka termokurczliwa
