1

2 Profil firmy: - Pomiary sieci światłowodowych - Pomiary okablowania strukturalnego miedzianego - Przeglądy okresowe sieci, lokalizowanie uszkodzeń - Inspekcje kamerą i czyszczenie złączy światłowodowych - Spawanie światłowodów - Projektowanie - Budowa sieci teleinformatycznych - Budowa i modernizacje serwerowni - Audyty i nadzory nad inwestycjami - Szkolenia z technik światłowodowych - Hurtownia osprzętu sieciowego światłowodowego i miedzianego Zapraszamy do współpracy instalatorów systemów teleinformatycznych. Zapewniamy pomoc w realizacji projektów oferując Państwu naszą wiedzę, doświadczenie oraz wysokiej klasy sprzęt niezbędny do realizacji sieci. Do współpracy zapraszamy również sklepy, które chcą poszerzyć swój asortyment o wysokiej klasy produkty z naszej oferty. Każdy produkt jest starannie dobierany przez naszych specjalistów tak, żeby spełniał wysokiej klasy standardy. Dodatkowo zapewniamy pełne wsparcie techniczne i serwis. Zapraszamy :: :: seit@seit.pl ::

3 Pomiary w sieciach światłowodowych: - pomiar tłumienności wtrąceniowej (ang. Insertion Loss): wyznaczenie całkowitej tłumienności toru transmisyjnego bez analizy poszczególnych zdarzeń występujących w tym torze. - pomiar reflektometryczny OTDR (ang. Optical Time- Domain Reflectometer): graficzne przedstawienie linii przesyłowej z uwzględnieniem i analizą poszczególnych zdarzeń występujących w niej. - certyfikacja sieci światłowodowych: analiza parametrów odpowiedzialnych za transmisję pod kątem zgodności z obowiązującymi normami, uwzględniając takie parametry jak rodzaj włókna, typ złącza, długość linii, rodzaj źródła światła jak i wymaganą przepustowość kanału. - NOWOŚĆ, inspekcja złączy światłowodowych zgodnie z IEC : wykonywana specjalistyczną sondą mikroskopową do automatycznej certyfikacji. Pomiar kontroluje czystość czoła feruli złącza oraz dokładność jego wypolerowania, lokalizując wszelkiego rodzaju zabrudzenia, rysy czy defekty. Przy okazji pomiaru, złącza czyści się specjalistycznym narzędziem. Dodatkowo można skontrolować poprawność działania adapterów i w razie konieczności wymienić uszkodzone. Pomiary sieci jednomodowych, wielomodowych, sieci PON (analiza splitterów), pomiary sieci aktywnych. Złącze światłowodowe przed i po czyszczeniu. Brud występujący na czole feruli nie zawsze zostanie wykryty w standardowych pomiarach. Mmoże on być przyczyną zakłócić transmisję podczas późniejszej pracy sieci. Tego typu zabrudzenia powstają podczas użytkowania sieci jak i występują na nowych elementach użytych do jej budowy. Skorzystaj z doskonałego narzędzia jakie oferuje nasza firma i powierz Twoją sieć w nasze ręce. Złożoność systemów światłowodowych oprócz odpowiedniego sprzętu pomiarowego wymaga również od operatora zaawansowanej wiedzy i doświadczenia. Dzięki temu należymy do czołówki polskich firm zajmujących się profesjonalnymi pomiarami i systemami światłowodowymi. Prędkość Ethernet OM1 (62,5/125um) OM2 (50/125um) OM3 (50/125um) OM4 (50/125um) Maksymalny dystans ANSI/TIA-568-C.3 100Mb/s 1Gb/s 10Gb/s 40 Gb/s 100 Gb/s 2000m 275m 33m nie wspiera nie wspiera 2000m 550m 82m nie wspiera nie wspiera 2000m 550m 300m 100m 100m 2000m 1000m 550m 150m 150m SEiT :: ul. Sosnkowskiego :: Opole :: 3

4 Certyfikowanie okablowania strukturalnego miedzianego. Wykonujemy certyfikacje sieci miedzianych zgodnie z obowiązującymi normami we wszystkich kategoriach. Dysponujemy urządzeniami pomiarowymi pracującymi w najwyższej klasie dokładności (IV poziom) w całym badanym Tylko zastosowanie elementów odpowiedniej kategorii oraz zachowanie wysokich standardów przy tworzeniu okablowania strukturalnego zapewni należyte pasmo przenoszenia co automatycznie przekłada się na maksymalną prędkość transmisji sieci. Oznaczenie ekranowania kabli typu skrętka x/ztp x - ekran całego kabla z ekran na żyłach U/UTP U/FTP --- folia F/UTP folia --- S/FTP siatka folia SF/FTP siatka+folia folia PiMF każda para w osobnej folii + siatka na całym kablu Podczas certyfikacji kontroluje się każdą linię w torze z osobna, określając wartości parametrów wpływające na maksymalną częstotliwość przenoszenia. Na tej podstawie następuje klasyfikacja okablowania do odpowiedniej kategorii. W przypadku zastosowania niewłaściwych elementów o niskiej jakości lub brak zachowania odpowiednich standardów przy budowie sieci może wpłynąć na obniżenie parametrów transmisyjnych i tym samym sieć nie będzie spełniała przyjętych wcześniej założeń. Klasyfikacja pomiarów sieci światłowodowych, miedzianych: - pomiary powykonawcze: przeprowadzane po zakończeniu instalacji w celu weryfikacji parametrów zastosowanych elementów oraz poprawności połączeń. Najczęściej tego typu pomiary wymagane są w celu uzyskania dla sieci certyfikatu gwarancyjnego producenta systemu okablowania. - pomiary kontrolne (weryfikujące): dodatkowe czynności pomiarowe, zlecane przez inwestora, generalnego wykonawcę lub producenta systemu okablowania niezależnej firmie. Pozwalają one na obiektywną ocenę sieci, jej parametrów oraz wskazać ewentualne usterki ukryte przez wykonawcę. - pomiary okresowe: zaplanowane czynności kontrolne istniejących sieci, mające na celu weryfikację aktualnych parametrów i ewentualne wykrycie niekorzystnych zdarzeń pojawiających się w niej. Te profilaktyczne pomiary pozwalają monitorować sieć, zmiany w niej zachodzące oraz zapobiegać usterkom, co przekłada się na zwiększenie bezpieczeństwa. - lokalizacja usterek: dysponując specjalistycznym sprzętem pomiarowym jesteśmy w stanie szybko zlokalizować powstały problem oraz co ważne określić przyczyny jego powstania. Pasmo EIA/TIA ISO Transmisja 100MHz kat. 5e kat. D 100Mb/s, 1Gb/s* 250MHz kat. 6 kat. E 1Gb/s 500MHz kat. 6A kat. EA 10Gb/s 600MHz kat. 7 kat. F 10Gb/s, ** 1000MHz kat. 7A kat. FA CATV * transmisja po 4 parach ** ISO/IEC Uwaga. Cała sieć przyjmuje taką kategorię jaką posiada element o najniższej kategorii zastosowany do jej budowy, mający bezpośredni wpływ na transmisję. Dla tego tak ważne jest, aby wszystkie elementy zastosowane do jej budowy posiadały odpowiednie parametry, co przekładać się będzie bezpośrednio na parametry i bezpieczeństwo całej sieci :: :: seit@seit.pl ::

5 TRANSCEIVERS Firma ATOP Technology, specjalista w produkcji i badaniach nad modułami światłowodowymi do transmisji danych, należąca do światowej czołówki w tej branży. 100% kompatybilności (stosujemy oprogramowania pod daną markę urządzeń), w standardzie system DDM (DOM), umożliwiający monitorowanie parametrów pracy wkładki z poziomu switcha, zgodne z MSA, najwyższej jakości podzespoły gwarantujące wysoką niezawodność potwierdzoną 36 miesięczną gwarancją, SFP możliwość wykupienia dodatkowego pakietu gwarancyjnego, zapewniającego specjalne warunki serwisowe z natychmiastową reakcją, urządzenia dostępne w wykonaniu dla zastosowań przemysłowych z rozszerzonym zakresem temperatur pracy: -40 C 85 C, oszczędność (~10% ceny oryginalnych modułów przy zachowaniu pełnej funkcjonalności i kompatybilności), Prędkość Włókno Dystans max. Transmisja Złącze 155Mb/s, 1.25Gb/s, inne* MM, SM 2km (MM), 120km (SM) Standard, WDM, CWDM, DWDM LC (simplex/duplex), SC* (simplex) 0 C 70 C (-40 C 85 C*) 10 Gb/s Prędkość Włókno Dystans max. Transmisja Złącze SFP+, XFP 10Gb/s, inne* MM, SM 300m (MM), 80km (SM) Standard, WDM, CWDM, DWDM LC (simplex/duplex) 0 C 70 C (-40 C 85 C*) QSFP+ Typ SR LR4 Prędkość 40Gb/s Włókno MM SM Dystans max. 100m 10km Transmisja wielowłóknowa CWDM Złącze MPO LC duplex 0 C 70 C (-40 C 85 C*) 40 Gb/s 40 Gb/s * wykonanie specjalne 10 Gb/s Kable QSFP+, SFP+ Typ Kabel QSFP+ Kabel SFP+ Prędkość 40Gb/s 10Gb/s Medium miedź miedź Długość 1m, 3m, 5m max. do 25m 0 C 70 C SEiT :: ul. Sosnkowskiego :: Opole :: 5

6 MEDIA KONWERTERY konwersja sygnału Ethernet ze skrętki na sygnał do transmisji światłowodowej, zastosowanie szybkich mikroprocesorów sterujących zapewnia bezawaryjne działanie, automatyczne wykrywanie prędkości sygnalizacja transmisji na diodach LED, możliwość wyposażenia konwertera w switch 2xRJ45, 4xRJ45 oraz port SFP, współpraca z zewnętrzną obudową 19 wyposażoną w redundantne zasilanie, Prędkość Włókno Dystans max. Transmisja Złącze Inne 100Mb/s, 1Gb/s, 100/1000Mb/s MM, SM 2km (MM), 120km (SM) duplex, simplex (WDM) SC, ST, zgodne z SFP Switch 2xRJ45, 4xRJ45, port SFP 0 C 60 C VIDEO KONWERTERY Konwertery do transmisji sygnałów video w sieciach światłowodowych. Dzięki funkcji multipleksacji pozwalają na przesyłanie do 64 kanałów Video w pojedynczym włóknie. Dodatkowe porty rozszerzają możliwości urządzenia o transmisję takich sygnałów jak: Ethernet, Audio czy portu telefonicznego. Współpracę z kamerami obrotowymi zapewnia port danych RSxxx - data. Typ Video konwerter Ilość kanałów 1x Video 64x Video Parametry do 8MHz, PAL, SECAM, NTSC Dystans max. 2km (MM), 80km (SM) Dodatkowe porty Data (RSxxx) kamery obrotowe Audio, Ethernet, telefoniczny, I/O Obudowa wolnostojąca, rack C 85 C HDMI KONWERTERY Konwertery do transmisji sygnału HDMI w sieciach światłowodowych. Dzięki dodatkowemu portowi data obsługują kamery obrotowe, przesyłając sygnał z manipulatora PTZ. Typ HDMI konwerter Ilość kanałów 1x HDMI Parametry 1080P / 1080i (wersja do 1.4) Dystans max. 120km (SM) Port Data (RSxxx) kamery obrotowe Obudowa wolnostojąca -40 C 85 C :: :: seit@seit.pl ::

7 SWITCHE PRZEMYSŁOWE Stworzone z myślą o pracy w najtrudniejszych warunkach. Obudowa do montażu na szynie DIN, podwójny system zasilania, czy protokoły do pracy w sieciach typu Ring, również z obsługą MSTP to tylko część rozwiązań jakie oferują switche przemysłowe firmy FirstMile. Uzupełnienie systemu stanowi oprogramowanie FiVision do zdalnego zarządzania i konfiguracji urządzeń pracujących w sieci. porty optyczne: MM, SM, złącze SFP porty RJ45 z funkcją switcha (do 16 portów RJ45) porty PoE (do 30W) praca w ringu: Fi Ring, STP, RSTP, MSTP pełna zarządzalność: Web, CLI, Telnet, SNMP praca w zakresie temperatur -40xxxx 75xxx (trzeba wstawić znaki, tak jak było) aluminiowa obudowa (IP40) do montażu DIN system redundantnego zasilania, wyjście alarmowe SWITCHE 19 Przełączniki sieciowe zarządzalne do montażu w szafach rack19 firmy FirstMile. Zastosowane rozwiązania gwarantują wysokie parametry transmisyjne oraz niezawodne działanie co klasyfikuje urządzenia do pracy w sieciach szkieletowych, przemysłowych czy punktach dostępowych. Nowością w ofercie są switche 19 przemysłowe modularne, których wolne porty można rozbudowywać w zależności od potrzeb o dodatkowe karty rozszerzeń. Charakterystyka (w zależności od modelu): zarządzanie: web, CLI, Telnet, SNMP matryce przełączające (switching): 13Gb/s obsługa protokołów do pracy w ringu: RSTP, STP, MSTP, Fi Ring z przywracaniem < 20ms * wersje z portami PoE, rozszerzony zakres temperatur -40 C 75 C* Zasilanie AC ~230V lub DC 24/48V* Budowa modularna, dostępne karty rozszerzeń* FiVision - wizualizacja sieci Uzupełnieniem switchy przemysłowych DIN oraz 19 firmy FirstMile jest system zarządzania urządzeniami FiVision. Dzięki temu oprogramowaniu można w łatwy sposób monitorować, zarządzać i konfigurować poszczególne urządzenia pracujące w sieci, kontrolować wydajność oraz planować jej rozbudowę. Wszystko odbywa się w oparciu o przejrzystą wizualizację graficzną całej infrastruktury. * wykonanie przemysłowe SEiT :: ul. Sosnkowskiego :: Opole :: 7

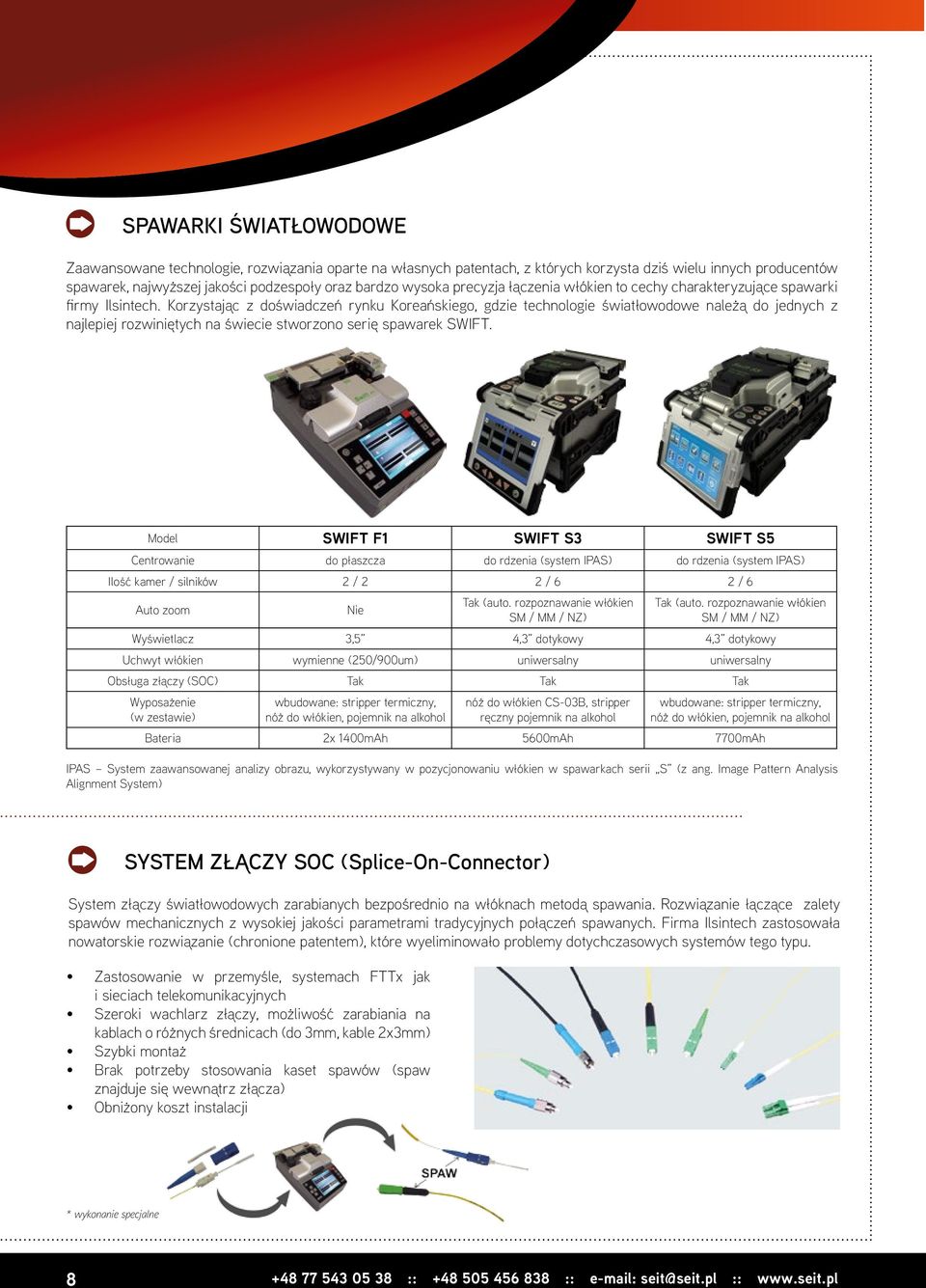

8 SPAWARKI ŚWIATŁOWODOWE Zaawansowane technologie, rozwiązania oparte na własnych patentach, z których korzysta dziś wielu innych producentów spawarek, najwyższej jakości podzespoły oraz bardzo wysoka precyzja łączenia włókien to cechy charakteryzujące spawarki firmy Ilsintech. Korzystając z doświadczeń rynku Koreańskiego, gdzie technologie światłowodowe należą do jednych z najlepiej rozwiniętych na świecie stworzono serię spawarek SWIFT. Model SWIFT F1 SWIFT S3 SWIFT S5 Centrowanie do płaszcza do rdzenia (system IPAS) do rdzenia (system IPAS) Ilość kamer / silników 2 / 2 2 / 6 2 / 6 Auto zoom Nie Tak (auto. rozpoznawanie włókien SM / MM / NZ) Tak (auto. rozpoznawanie włókien SM / MM / NZ) Wyświetlacz 3,5 4,3 dotykowy 4,3 dotykowy Uchwyt włókien wymienne (250/900um) uniwersalny uniwersalny Obsługa złączy (SOC) Tak Tak Tak Wyposażenie (w zestawie) wbudowane: stripper termiczny, nóż do włókien, pojemnik na alkohol nóż do włókien CS-03B, stripper ręczny pojemnik na alkohol wbudowane: stripper termiczny, nóż do włókien, pojemnik na alkohol Bateria 2x 1400mAh 5600mAh 7700mAh IPAS System zaawansowanej analizy obrazu, wykorzystywany w pozycjonowaniu włókien w spawarkach serii S (z ang. Image Pattern Analysis Alignment System) SYSTEM ZŁĄCZY SOC (Splice-On-Connector) System złączy światłowodowych zarabianych bezpośrednio na włóknach metodą spawania. Rozwiązanie łączące zalety spawów mechanicznych z wysokiej jakości parametrami tradycyjnych połączeń spawanych. Firma Ilsintech zastosowała nowatorskie rozwiązanie (chronione patentem), które wyeliminowało problemy dotychczasowych systemów tego typu. Zastosowanie w przemyśle, systemach FTTx jak i sieciach telekomunikacyjnych Szeroki wachlarz złączy, możliwość zarabiania na kablach o różnych średnicach (do 3mm, kable 2x3mm) Szybki montaż Brak potrzeby stosowania kaset spawów (spaw znajduje się wewnątrz złącza) Obniżony koszt instalacji * wykonanie specjalne :: :: seit@seit.pl ::

9 URZĄDZENIA KONTROLNO - POMIAROWE Mierniki do pomiaru i certyfikacji sieci światłowodowych oraz okablowania strukturalnego miedzianego. Szeroka oferta urządzeń firmy JDSU, DEVISER, od prostych testerów włókien po zaawansowane platformy pomiarowe o budowie modułowej. Wizualne Lokalizatory Uszkodzeń VFL Mierniki mocy / źródła światła Mierniki sieci PON, CWDM, DWDM Reflektometry Optyczne - OTDR Platformy pomiarowe z wymiennymi modułami Mierniki do certyfikacji sieci miedzianych i światłowodowych OKABLOWANIE ŚWIATŁOWODOWE AKCESORIA Parametry transmisyjne całej sieci zależą od jakości elementów zastosowanych do jej budowy. Mając to na uwadze, nasza firma zawsze stawia najwyższy priorytet na wysoką jakość akcesoriów znajdujących się w naszej ofercie. Dodatkowo otrzymują Państwo pełne wsparcie techniczne przy prawidłowym doborze poszczególnych elementów. Pigtaile, patchcordy, multipatchcordy Adaptery światłowodowe, tłumiki Przełącznice, skrzynki rozdzielcze Szafy dystrybucyjne ODF oraz zewnętrzne IP55 Kable światłowodowe SEiT :: ul. Sosnkowskiego :: Opole :: 9

10 SZAFY, OBUDOWY TELEINFORMATYCZNE Szafy rack w standardzie 10, 19 i 21 do montażu osprzętu teleinformatycznego. Konstrukcje do zastosowań wewnętrznych jak i o wysokiej szczelności (IP55) do zastosowań zewnętrznych. Uzupełnienie oferty stanowi szeroki asortyment wyposażenia dodatkowego. Szafy serwerowe 19 Szafy przemysłowe IP55 Zewnętrzne IP55 (o bokach dwupłaszczowych) Szafy wiszące jednoczęściowe, dzielone Ramy i stojaki montażowe Szafy kolokacyjne Klimatyzatory i systemy gaszenia szaf Systemy monitorowania parametrów środowiskowych DATA CENTER System zabudowy szaf serwerowych, który pozwala na stworzenie wolnostojącej serwerowni lub wyodrębnienie niezależnej strefy w istniejących serwerowniach. Stosując do zabudowy szafy przemysłowe IP55 możemy stworzyć system z zamkniętym obiegiem chłodzącym. budowa modułowa z możliwością łatwiej i szybkiej rozbudowy o kolejne szafy zwiększone bezpieczeństwo dzięki dodatkowym systemom ograniczający dostęp do sprzętu łatwe zarządzanie infrastrukturą oraz monitorowanie parametrów środowiskowych znaczne obniżenie kosztów utrzymania poprzez zwiększenie efektywności chłodzenia (możliwość stosowania mniejszych mocy chłodzących) Współpraca z klimatyzatorami modułowymi umieszczanymi pomiędzy szafami, z maksymalnym obciążeniem dla pojedynczej szafy do 40kW. OKABLOWANIE STRUKTURALNE MIEDZIANE System okablowania strukturalnego DR@KOM to połączenie wysokiej jakości komponentów połączeniowych z kablami firmy DRAKA. Na szczególną uwagę zasługują parametry kabli, które posiadają częstotliwości przenoszenia sygnału na poziomie znacznie przewyższającym wymagania stawiane przez normy EIA/TIA/ISO. Na prawidłowo wykonane okablowanie udzielana jest 25 letnia gwarancja systemowa. Dostępne systemy okablowania: kat. 5e, 6, 6A, 7 Komponenty systemu: panele krosujące, moduły Keystone, patchcordy Skrętki DRAKA kat. 5e, 6, 6A, 7, 7A, 8, multimedialne Komponenty zabudowy gniazd :: :: seit@seit.pl ::

11 Oferta produktowa. - Szafy 19 - Szafy IP Akcesoria do szaf - Systemy Data Center - Akcesoria światłowodowe - Obudowy systemów światłowodowych - Patchcordy i pigtaile światłowodowe - Kable światłowodowe - Kable miedziane - System okablowania kat. 5e, 6, 6A - Media konwertery - Video i HDMI konwertery - Transceivery - Switche - Systemy FTTx, PON - Mierniki sieci teleinformatycznych - Spawarki światłowodowe Oferta naszej firmy cały czas jest wzbogacana o coraz to nowsze produkty. Analizujemy potrzeby naszych klientów, rynku i śledzimy nowości produktowe. Jesteśmy otwarci na nowe technologie, które dokładnie sprawdzamy i testujemy zanim wprowadzimy je do naszej oferty. Stawiamy zawsze na jakość. SEiT :: ul. Sosnkowskiego :: Opole :: 11

12 SEiT ul. Sosnkowskiego Opole tel.: (dostępny również po 16) tel.: tel.: fax.:
