Karta katalogowa. Oznaczenia: Kod: EM/TSMN-2Z EM/TSMN-3Z. Opis i charakterystyka techniczna produktu:

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Karta katalogowa. Oznaczenia: Kod: EM/TSMN-2Z EM/TSMN-3Z. Opis i charakterystyka techniczna produktu:"

Transkrypt

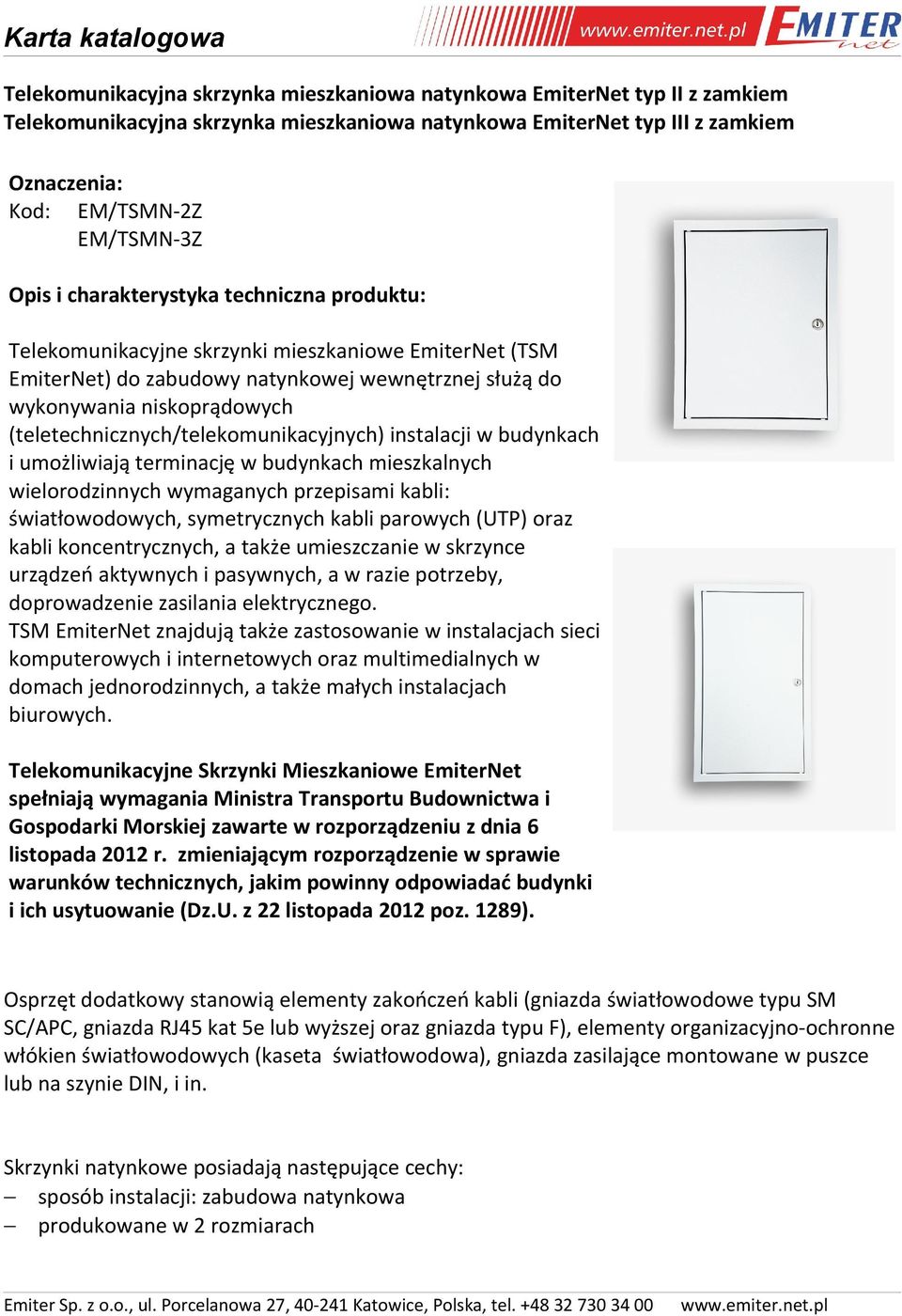

1 Telekomunikacyjna skrzynka mieszkaniowa natynkowa EmiterNet typ II z zamkiem Telekomunikacyjna skrzynka mieszkaniowa natynkowa EmiterNet typ III z zamkiem Oznaczenia: Kod: EM/TSMN-2Z EM/TSMN-3Z Opis i charakterystyka techniczna produktu: Telekomunikacyjne skrzynki mieszkaniowe EmiterNet (TSM EmiterNet) do zabudowy natynkowej wewnętrznej służą do wykonywania niskoprądowych (teletechnicznych/telekomunikacyjnych) instalacji w budynkach i umożliwiają terminację w budynkach mieszkalnych wielorodzinnych wymaganych przepisami kabli: światłowodowych, symetrycznych kabli parowych (UTP) oraz kabli koncentrycznych, a także umieszczanie w skrzynce urządzeń aktywnych i pasywnych, a w razie potrzeby, doprowadzenie zasilania elektrycznego. TSM EmiterNet znajdują także zastosowanie w instalacjach sieci komputerowych i internetowych oraz multimedialnych w domach jednorodzinnych, a także małych instalacjach biurowych. Telekomunikacyjne Skrzynki Mieszkaniowe EmiterNet spełniają wymagania Ministra Transportu Budownictwa i Gospodarki Morskiej zawarte w rozporządzeniu z dnia 6 listopada 2012 r. zmieniającym rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 22 listopada 2012 poz. 1289). Osprzęt dodatkowy stanowią elementy zakończeń kabli (gniazda światłowodowe typu SM SC/APC, gniazda RJ45 kat 5e lub wyższej oraz gniazda typu F), elementy organizacyjno-ochronne włókien światłowodowych (kaseta światłowodowa), gniazda zasilające montowane w puszce lub na szynie DIN, i in. Skrzynki natynkowe posiadają następujące cechy: sposób instalacji: zabudowa natynkowa produkowane w 2 rozmiarach

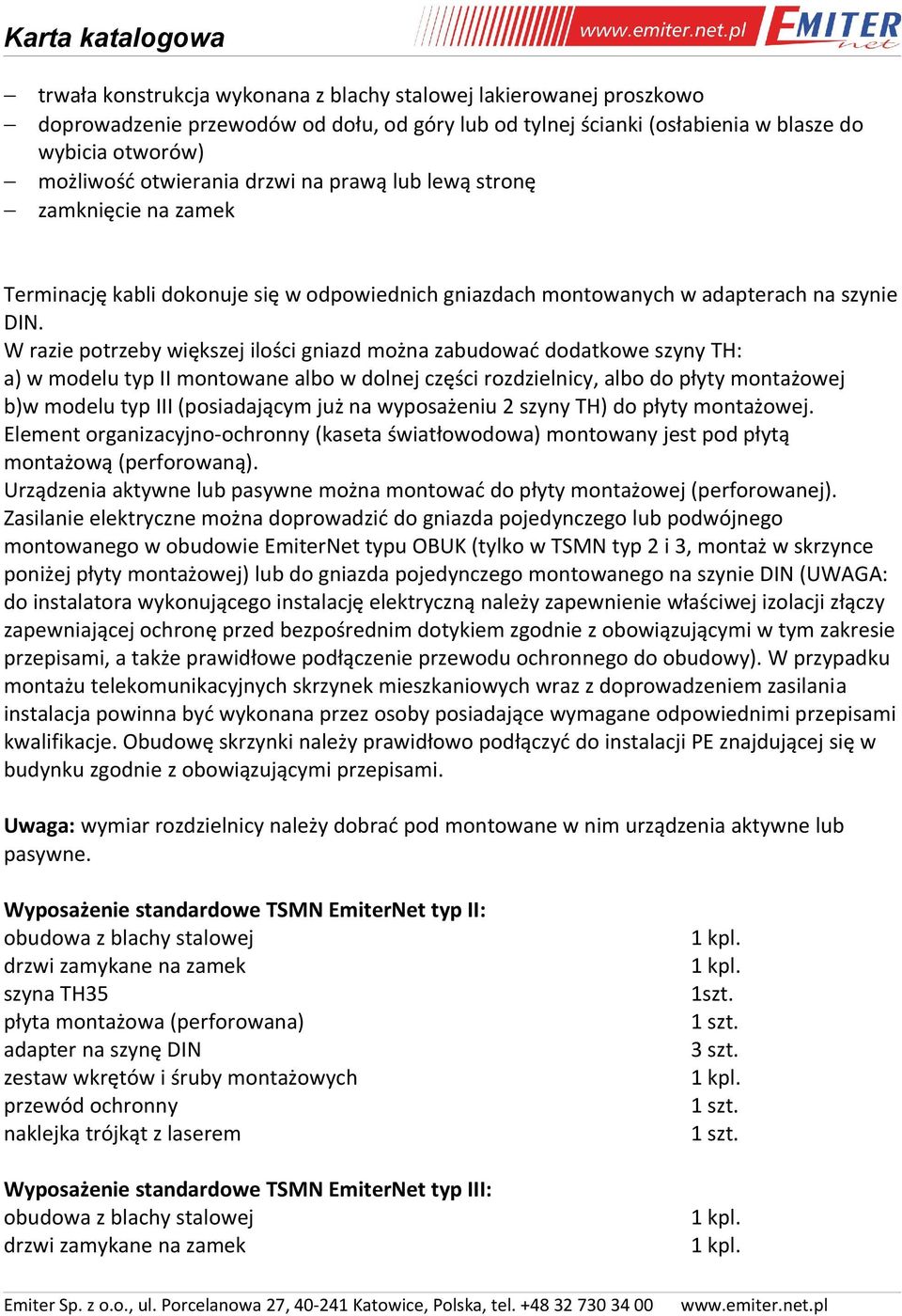

2 trwała konstrukcja wykonana z blachy stalowej lakierowanej proszkowo doprowadzenie przewodów od dołu, od góry lub od tylnej ścianki (osłabienia w blasze do wybicia otworów) możliwość otwierania drzwi na prawą lub lewą stronę zamknięcie na zamek Terminację kabli dokonuje się w odpowiednich gniazdach montowanych w adapterach na szynie DIN. W razie potrzeby większej ilości gniazd można zabudować dodatkowe szyny TH: a) w modelu typ II montowane albo w dolnej części rozdzielnicy, albo do płyty montażowej b)w modelu typ III (posiadającym już na wyposażeniu 2 szyny TH) do płyty montażowej. Element organizacyjno-ochronny (kaseta światłowodowa) montowany jest pod płytą montażową (perforowaną). Urządzenia aktywne lub pasywne można montować do płyty montażowej (perforowanej). Zasilanie elektryczne można doprowadzić do gniazda pojedynczego lub podwójnego montowanego w obudowie EmiterNet typu OBUK (tylko w TSMN typ 2 i 3, montaż w skrzynce poniżej płyty montażowej) lub do gniazda pojedynczego montowanego na szynie DIN (UWAGA: do instalatora wykonującego instalację elektryczną należy zapewnienie właściwej izolacji złączy zapewniającej ochronę przed bezpośrednim dotykiem zgodnie z obowiązującymi w tym zakresie przepisami, a także prawidłowe podłączenie przewodu ochronnego do obudowy). W przypadku montażu telekomunikacyjnych skrzynek mieszkaniowych wraz z doprowadzeniem zasilania instalacja powinna być wykonana przez osoby posiadające wymagane odpowiednimi przepisami kwalifikacje. Obudowę skrzynki należy prawidłowo podłączyć do instalacji PE znajdującej się w budynku zgodnie z obowiązującymi przepisami. Uwaga: wymiar rozdzielnicy należy dobrać pod montowane w nim urządzenia aktywne lub pasywne. Wyposażenie standardowe TSMN EmiterNet typ II: obudowa z blachy stalowej drzwi zamykane na zamek szyna TH35 płyta montażowa (perforowana) adapter na szynę DIN zestaw wkrętów i śruby montażowych przewód ochronny naklejka trójkąt z laserem Wyposażenie standardowe TSMN EmiterNet typ III: obudowa z blachy stalowej drzwi zamykane na zamek 1szt. 3 szt.

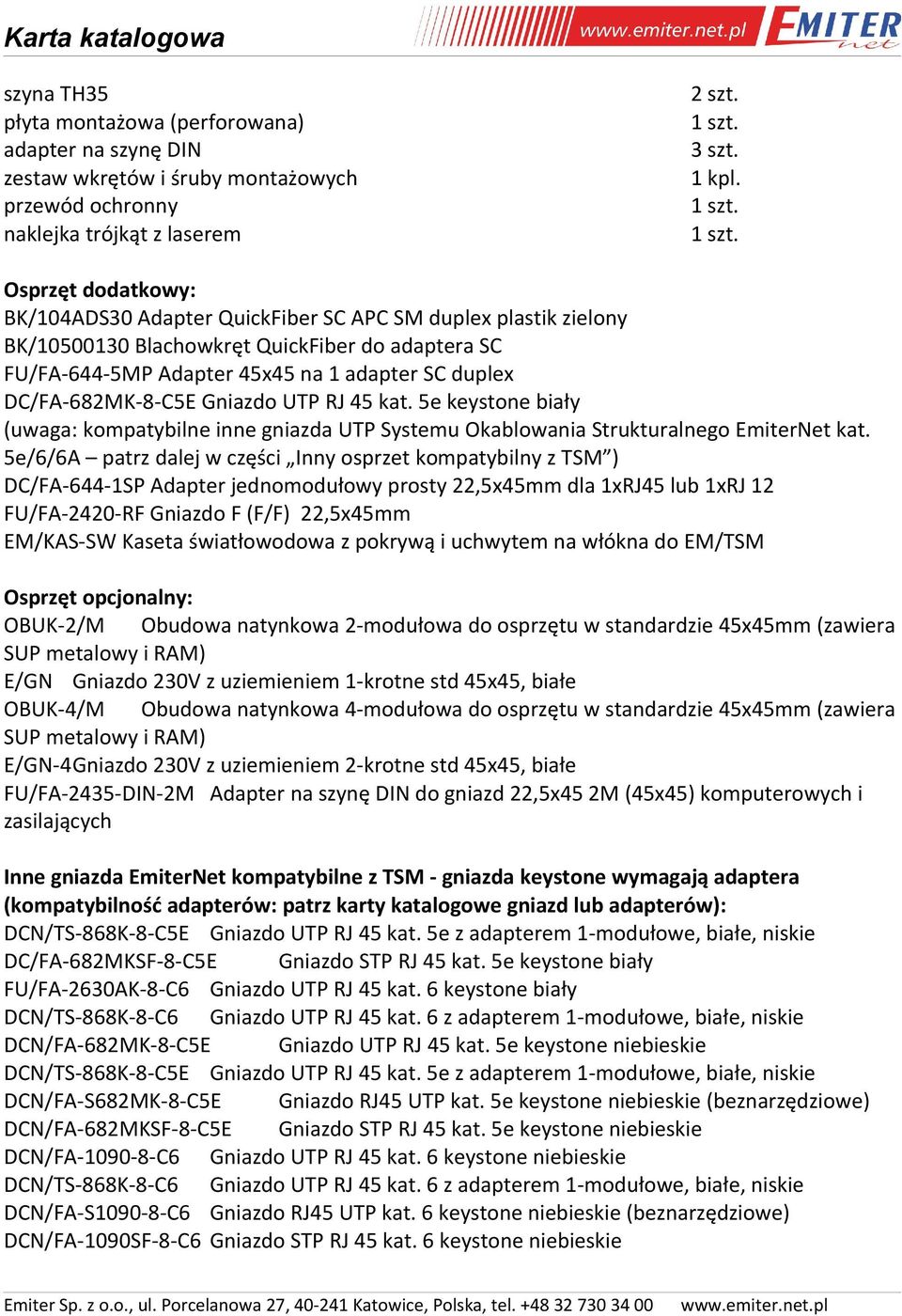

3 szyna TH35 płyta montażowa (perforowana) adapter na szynę DIN zestaw wkrętów i śruby montażowych przewód ochronny naklejka trójkąt z laserem 2 szt. 3 szt. Osprzęt dodatkowy: BK/104ADS30 Adapter QuickFiber SC APC SM duplex plastik zielony BK/ Blachowkręt QuickFiber do adaptera SC FU/FA-644-5MP Adapter 45x45 na 1 adapter SC duplex DC/FA-682MK-8-C5E Gniazdo UTP RJ 45 kat. 5e keystone biały (uwaga: kompatybilne inne gniazda UTP Systemu Okablowania Strukturalnego EmiterNet kat. 5e/6/6A patrz dalej w części Inny osprzet kompatybilny z TSM ) DC/FA-644-1SP Adapter jednomodułowy prosty 22,5x45mm dla 1xRJ45 lub 1xRJ 12 FU/FA-2420-RF Gniazdo F (F/F) 22,5x45mm EM/KAS-SW Kaseta światłowodowa z pokrywą i uchwytem na włókna do EM/TSM Osprzęt opcjonalny: OBUK-2/M Obudowa natynkowa 2-modułowa do osprzętu w standardzie 45x45mm (zawiera SUP metalowy i RAM) E/GN Gniazdo 230V z uziemieniem 1-krotne std 45x45, białe OBUK-4/M Obudowa natynkowa 4-modułowa do osprzętu w standardzie 45x45mm (zawiera SUP metalowy i RAM) E/GN-4Gniazdo 230V z uziemieniem 2-krotne std 45x45, białe FU/FA-2435-DIN-2M Adapter na szynę DIN do gniazd 22,5x45 2M (45x45) komputerowych i zasilających Inne gniazda EmiterNet kompatybilne z TSM - gniazda keystone wymagają adaptera (kompatybilność adapterów: patrz karty katalogowe gniazd lub adapterów): DCN/TS-868K-8-C5E Gniazdo UTP RJ 45 kat. 5e z adapterem 1-modułowe, białe, niskie DC/FA-682MKSF-8-C5E Gniazdo STP RJ 45 kat. 5e keystone biały FU/FA-2630AK-8-C6 Gniazdo UTP RJ 45 kat. 6 keystone biały DCN/TS-868K-8-C6 Gniazdo UTP RJ 45 kat. 6 z adapterem 1-modułowe, białe, niskie DCN/FA-682MK-8-C5E Gniazdo UTP RJ 45 kat. 5e keystone niebieskie DCN/TS-868K-8-C5E Gniazdo UTP RJ 45 kat. 5e z adapterem 1-modułowe, białe, niskie DCN/FA-S682MK-8-C5E Gniazdo RJ45 UTP kat. 5e keystone niebieskie (beznarzędziowe) DCN/FA-682MKSF-8-C5E Gniazdo STP RJ 45 kat. 5e keystone niebieskie DCN/FA C6 Gniazdo UTP RJ 45 kat. 6 keystone niebieskie DCN/TS-868K-8-C6 Gniazdo UTP RJ 45 kat. 6 z adapterem 1-modułowe, białe, niskie DCN/FA-S C6 Gniazdo RJ45 UTP kat. 6 keystone niebieskie (beznarzędziowe) DCN/FA-1090SF-8-C6 Gniazdo STP RJ 45 kat. 6 keystone niebieskie

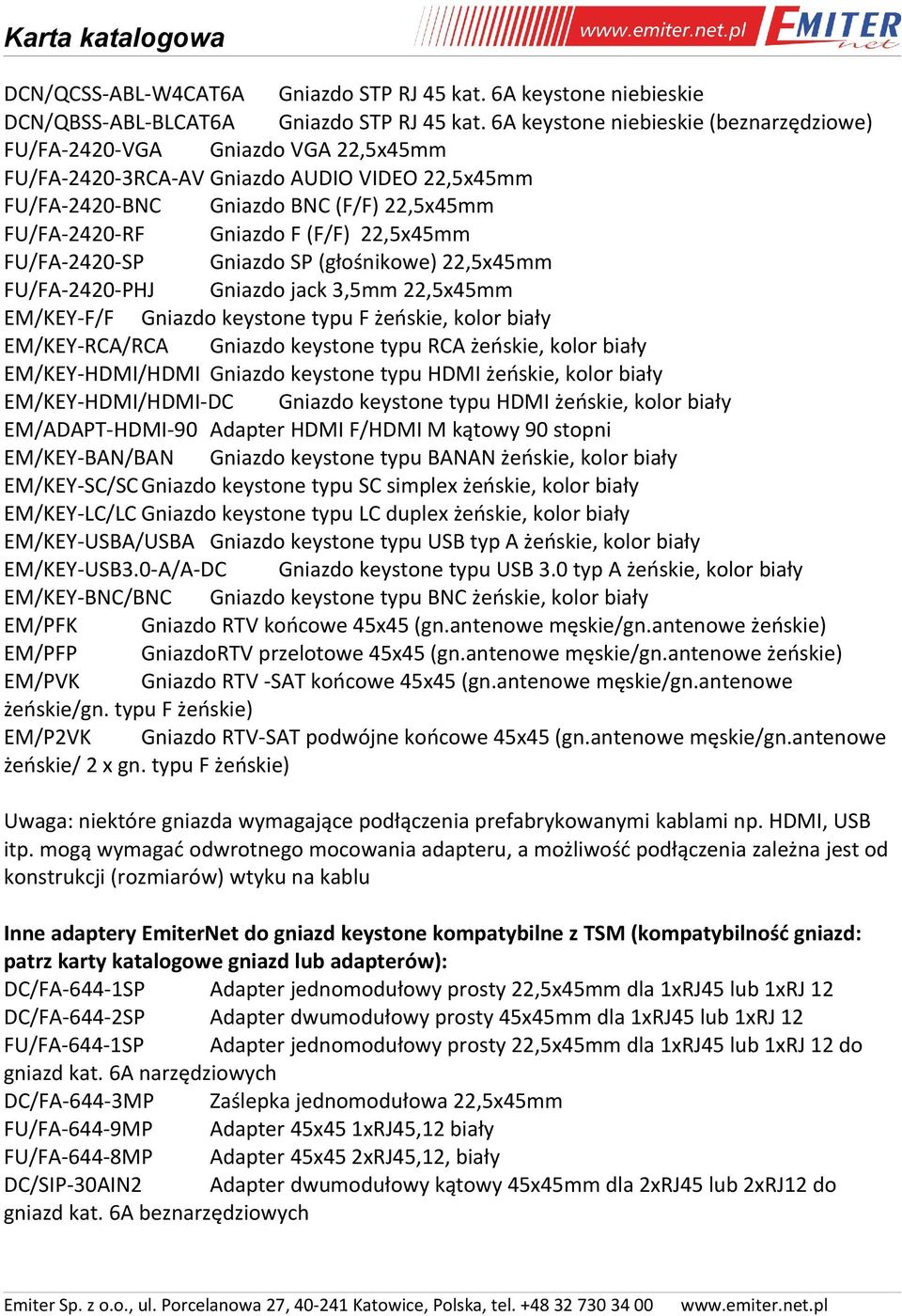

4 DCN/QCSS-ABL-W4CAT6A Gniazdo STP RJ 45 kat. 6A keystone niebieskie DCN/QBSS-ABL-BLCAT6A Gniazdo STP RJ 45 kat. 6A keystone niebieskie (beznarzędziowe) FU/FA-2420-VGA Gniazdo VGA 22,5x45mm FU/FA RCA-AV Gniazdo AUDIO VIDEO 22,5x45mm FU/FA-2420-BNC Gniazdo BNC (F/F) 22,5x45mm FU/FA-2420-RF Gniazdo F (F/F) 22,5x45mm FU/FA-2420-SP Gniazdo SP (głośnikowe) 22,5x45mm FU/FA-2420-PHJ Gniazdo jack 3,5mm 22,5x45mm EM/KEY-F/F Gniazdo keystone typu F żeńskie, kolor biały EM/KEY-RCA/RCA Gniazdo keystone typu RCA żeńskie, kolor biały EM/KEY-HDMI/HDMI Gniazdo keystone typu HDMI żeńskie, kolor biały EM/KEY-HDMI/HDMI-DC Gniazdo keystone typu HDMI żeńskie, kolor biały EM/ADAPT-HDMI-90 Adapter HDMI F/HDMI M kątowy 90 stopni EM/KEY-BAN/BAN Gniazdo keystone typu BANAN żeńskie, kolor biały EM/KEY-SC/SC Gniazdo keystone typu SC simplex żeńskie, kolor biały EM/KEY-LC/LC Gniazdo keystone typu LC duplex żeńskie, kolor biały EM/KEY-USBA/USBA Gniazdo keystone typu USB typ A żeńskie, kolor biały EM/KEY-USB3.0-A/A-DC Gniazdo keystone typu USB 3.0 typ A żeńskie, kolor biały EM/KEY-BNC/BNC Gniazdo keystone typu BNC żeńskie, kolor biały EM/PFK Gniazdo RTV końcowe 45x45 (gn.antenowe męskie/gn.antenowe żeńskie) EM/PFP GniazdoRTV przelotowe 45x45 (gn.antenowe męskie/gn.antenowe żeńskie) EM/PVK Gniazdo RTV -SAT końcowe 45x45 (gn.antenowe męskie/gn.antenowe żeńskie/gn. typu F żeńskie) EM/P2VK Gniazdo RTV-SAT podwójne końcowe 45x45 (gn.antenowe męskie/gn.antenowe żeńskie/ 2 x gn. typu F żeńskie) Uwaga: niektóre gniazda wymagające podłączenia prefabrykowanymi kablami np. HDMI, USB itp. mogą wymagać odwrotnego mocowania adapteru, a możliwość podłączenia zależna jest od konstrukcji (rozmiarów) wtyku na kablu Inne adaptery EmiterNet do gniazd keystone kompatybilne z TSM (kompatybilność gniazd: patrz karty katalogowe gniazd lub adapterów): DC/FA-644-1SP Adapter jednomodułowy prosty 22,5x45mm dla 1xRJ45 lub 1xRJ 12 DC/FA-644-2SP Adapter dwumodułowy prosty 45x45mm dla 1xRJ45 lub 1xRJ 12 FU/FA-644-1SP Adapter jednomodułowy prosty 22,5x45mm dla 1xRJ45 lub 1xRJ 12 do gniazd kat. 6A narzędziowych DC/FA-644-3MP Zaślepka jednomodułowa 22,5x45mm FU/FA-644-9MP Adapter 45x45 1xRJ45,12 biały FU/FA-644-8MP Adapter 45x45 2xRJ45,12, biały DC/SIP-30AIN2 Adapter dwumodułowy kątowy 45x45mm dla 2xRJ45 lub 2xRJ12 do gniazd kat. 6A beznarzędziowych

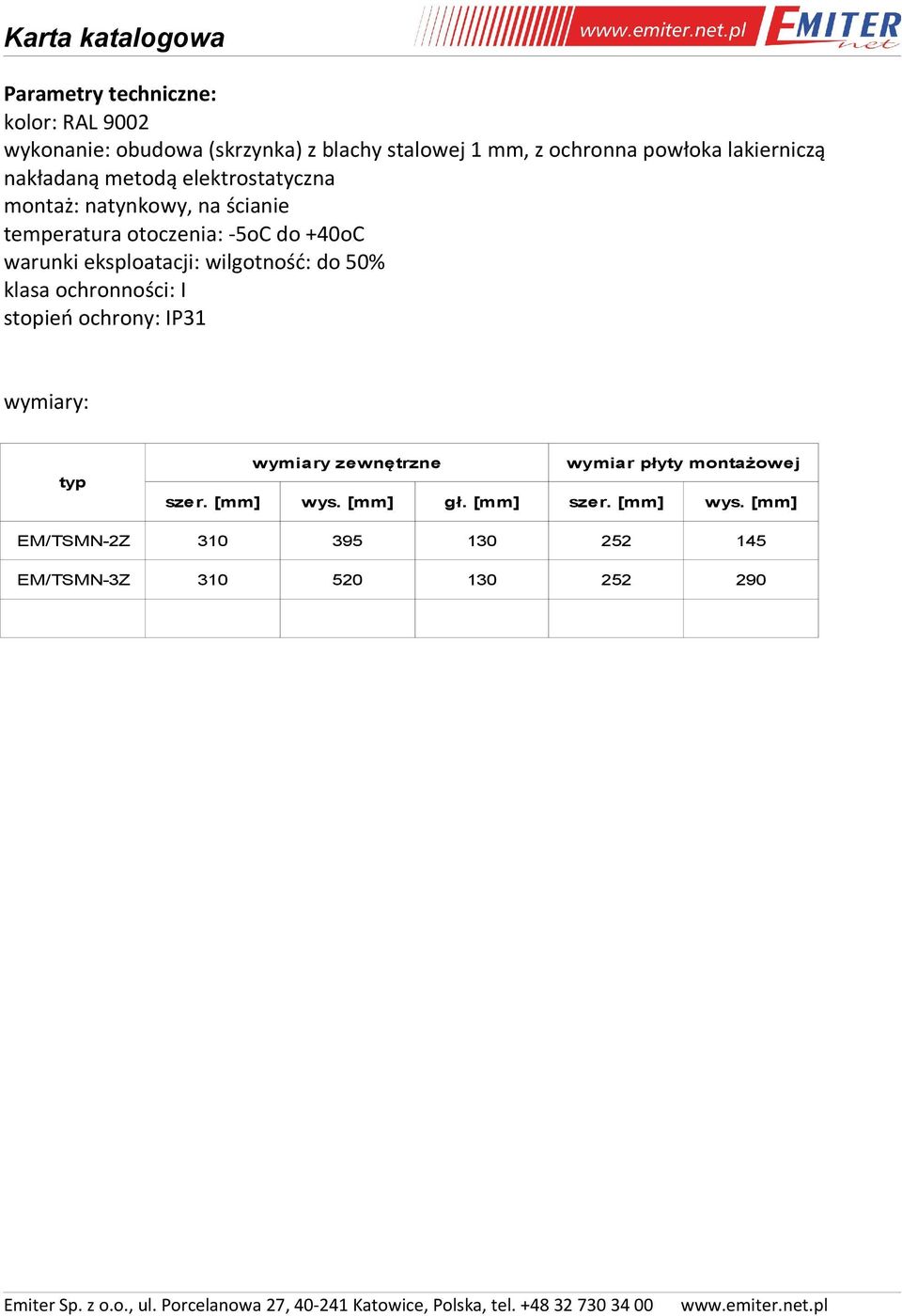

5 Parametry techniczne: kolor: RAL 9002 wykonanie: obudowa (skrzynka) z blachy stalowej 1 mm, z ochronna powłoka lakierniczą nakładaną metodą elektrostatyczna montaż: natynkowy, na ścianie temperatura otoczenia: -5oC do +40oC warunki eksploatacji: wilgotność: do 50% klasa ochronności: I stopień ochrony: IP31 wymiary: typ wymiary zewnętrzne wymiar płyty montażowej szer. [mm] wys. [mm] gł. [mm] szer. [mm] wys. [mm] EM/TSMN-2Z EM/TSMN-3Z

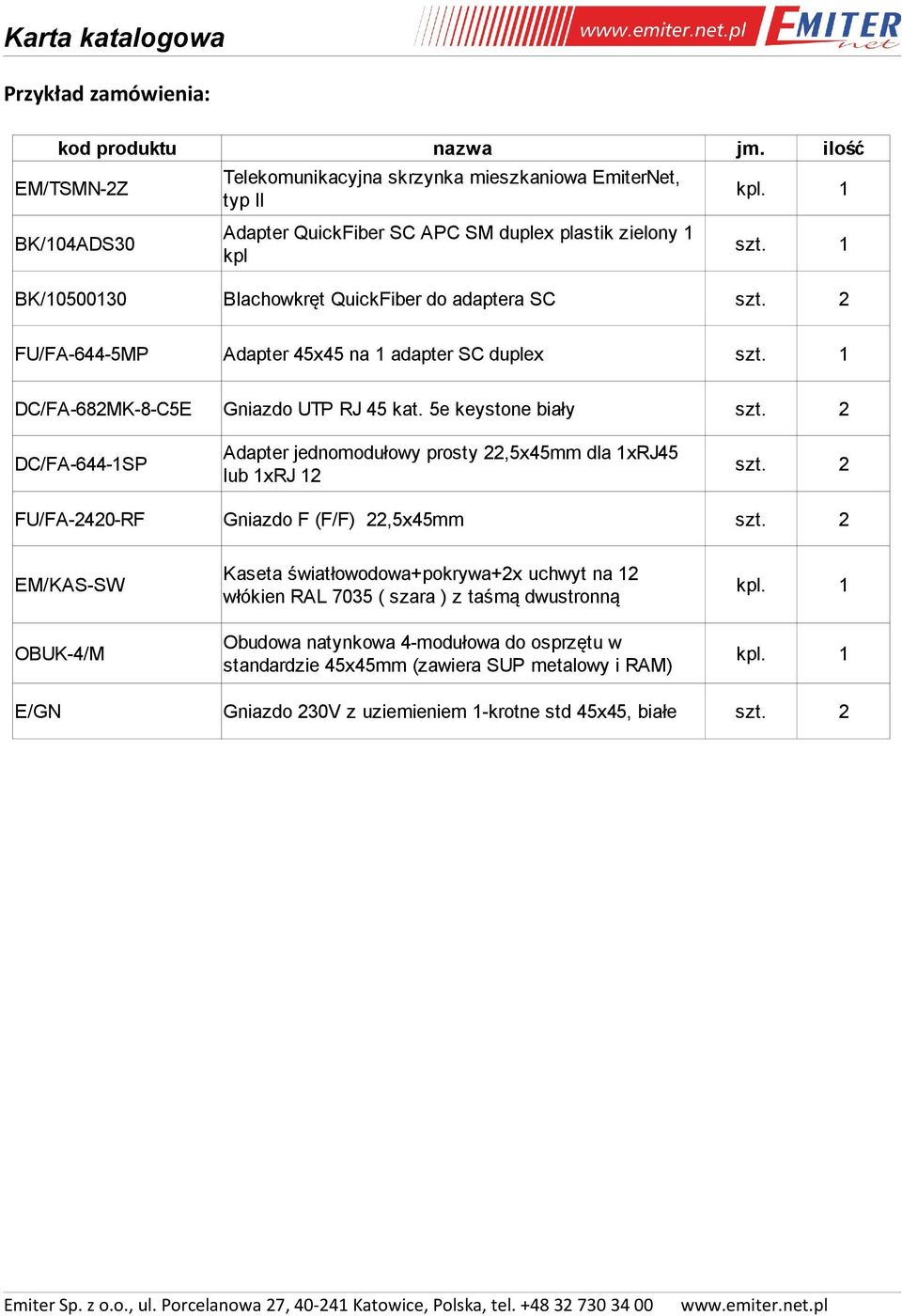

6 Przykład zamówienia: kod produktu nazwa jm. ilość EM/TSMN-2Z Telekomunikacyjna skrzynka mieszkaniowa EmiterNet, typ II kpl. 1 BK/104ADS30 Adapter QuickFiber SC APC SM duplex plastik zielony 1 kpl szt. 1 BK/ Blachowkręt QuickFiber do adaptera SC szt. 2 FU/FA-644-5MP Adapter 45x45 na 1 adapter SC duplex szt. 1 DC/FA-682MK-8-C5E Gniazdo UTP RJ 45 kat. 5e keystone biały szt. 2 DC/FA-644-1SP Adapter jednomodułowy prosty 22,5x45mm dla 1xRJ45 lub 1xRJ 12 szt. 2 FU/FA-2420-RF Gniazdo F (F/F) 22,5x45mm szt. 2 EM/KAS-SW Kaseta światłowodowa+pokrywa+2x uchwyt na 12 włókien RAL 7035 ( szara ) z taśmą dwustronną kpl. 1 OBUK-4/M Obudowa natynkowa 4-modułowa do osprzętu w standardzie 45x45mm (zawiera SUP metalowy i RAM) kpl. 1 E/GN Gniazdo 230V z uziemieniem 1-krotne std 45x45, białe szt. 2

7 Przykład wyposażenia telekomunikacyjnej skrzynki mieszkaniowej EmiterNet natynkowej typ II z zamkiem (kod: EM/TSMN-2Z):

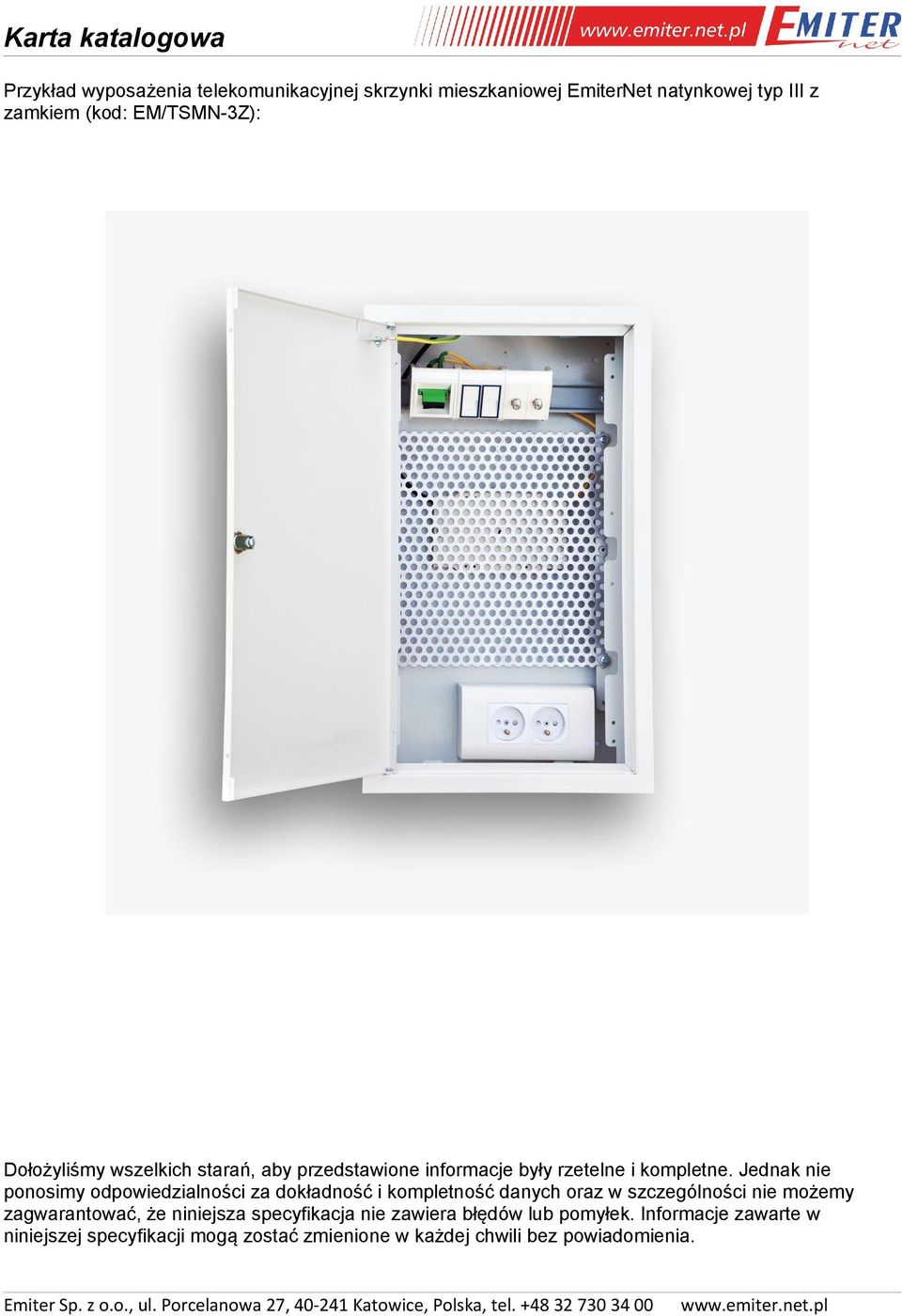

8 Przykład wyposażenia telekomunikacyjnej skrzynki mieszkaniowej EmiterNet natynkowej typ III z zamkiem (kod: EM/TSMN-3Z): Dołożyliśmy wszelkich starań, aby przedstawione informacje były rzetelne i kompletne. Jednak nie ponosimy odpowiedzialności za dokładność i kompletność danych oraz w szczególności nie możemy zagwarantować, że niniejsza specyfikacja nie zawiera błędów lub pomyłek. Informacje zawarte w niniejszej specyfikacji mogą zostać zmienione w każdej chwili bez powiadomienia.

Karta katalogowa. Emiter Sp. z o. o., ul. Porcelanowa 27, 40-241 Katowice, POLSKA, tel. +48 32 730 34 00. emiter@emiter.net.pl

Karta katalogowa. Emiter Sp. z o. o., ul. Porcelanowa 27, 40-241 Katowice, POLSKA, tel. +48 32 730 34 00. emiter@emiter.net.pl Telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ I Telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ II Telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ III Oznaczenia: Telekomunikacyjna
