1 Kompaktowe rozwiązania dla serwerowni DCCS2 (Data Center Compact Solution Edition 2) Skuteczne i trwałe rozwiązania okablowania w miedzi (RJ45 Cat.6 A )i światłowodach w dużej gęstości upakowania dla Państwa serwerowni Günther Wohlhüter Product Manager P Cabling

2 DCCS => DCCS2 Historia Seria DCCS Wersja 1 Wersja 2 Seria DCCS2 RJ45 10G RJ45 10G RJ45 10G RJ45 10G FO LC-D FO LC-D FO E2000DC FO E2000DC 4/2010 połowa /2011 3/

3 Wymagania dla okablowania serwerowni Efektywność energetyczna oszczędność miejsca w trasach kablowych Wysoka gęstość upakowania oszczędność miejsca w szafach montażowych Łatwa obsługa w czasie montażu, a także podczas normalnej pracy Bezpieczeństwo i niezawodność Zero przestojów nie naruszając trwającej pracy Opłacalność systemu okablowania(plug&play) w miedzi oraz światłowodach Optymalne właściwości transmisyjne przyszłościowe nawet dla ultra krótkich linków Przyjazny serwis łatwa i szybka instalacja Plug&Play łatwa wymiana, duże pola opisowe Fabryczne testowanie => najwyższa jakość natychmiastowa gotowość do pracy DCCS2 podzespoły MPO Inne rozwiązania dla serwerowni

4 Efektywność energetyczna oszczędność miejsca w trasach kablowych Oszczędność miejsca w prawie50 % => mniejsze zakłócenie przepływu powietrza Korzyść: mniejsze zakłócenia w przepływie powietrza przekładają się na większą efektywność chłodzenia (wydajność klimatyzacji), tym samym wpływają na oszczędności w zużyciu energii. Cat.7 S/FTP 6x4P AWG26/1 LSHF Śr. zew.: 19.2 mm Obciążenie ogniowe: 3460 MJ/km; 0.96 kwh/m Miejsce dla 8 kabli: mm Cat.7 S/FTP 24P AWG26/1 LSHF-FR Śr. Zew.: 14.3 mm Obciążenie ogniowe: 2171 MJ/km; kwh/m Miejsce dla 8 kabli: mm

5 Wysoka gęstość upakowania oszczędność miejsca w szafach montażowych 48 RJ45 portów (Cat.6 A ) lub 48 LC-D albo E2000DC portów (96 włókien) jak również kombinacje RJ45, LC-D lub E2000DC mogą być zainstalowane w jednym panelu. Moduł 6 portów RJ45 dla 6. pojedynczych skrętek lub jednego 24-parowego Prefabrykowane kable miedziane z modułami 6xRJ45 Prefabrykowane kable LWL z modułami 6 LC-D Prefabrykowane kable LWL z modułami 6 E2000DC Prefabrykowane kable LWL z modułem 6 LC-D po jednej stronie i tubą instalacyjną po drugiej Moduły i podzespoły w technologii MPO

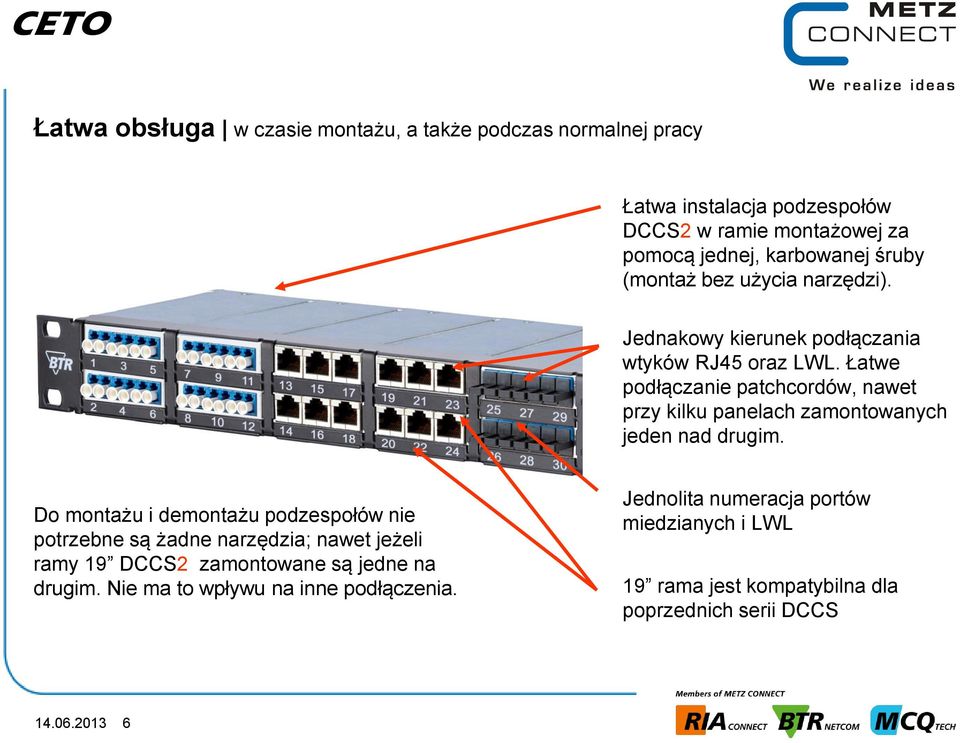

6 Łatwa obsługa w czasie montażu, a także podczas normalnej pracy Łatwa instalacja podzespołów DCCS2 w ramie montażowej za pomocą jednej, karbowanej śruby (montaż bez użycia narzędzi). Jednakowy kierunek podłączania wtyków RJ45 oraz LWL. Łatwe podłączanie patchcordów, nawet przy kilku panelach zamontowanych jeden nad drugim. Do montażu i demontażu podzespołów nie potrzebne są żadne narzędzia; nawet jeżeli ramy 19 DCCS2 zamontowane są jedne na drugim. Nie ma to wpływu na inne podłączenia. Jednolita numeracja portów miedzianych i LWL 19 rama jest kompatybilna dla poprzednich serii DCCS

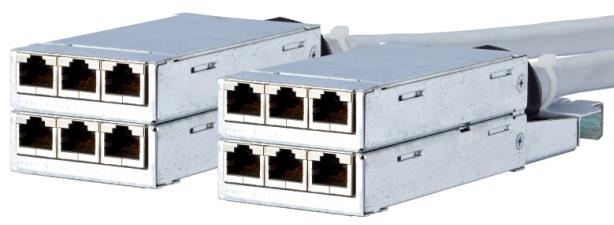

7 Bezpieczeństwo i niezawodność Zero przestojów nie naruszając trwającej pracy Prefabrykowane kable miedziane z 6. portowymi modułami RJ45 DCCS2 DCCS2 PL26 xx,x m DCCS2 PL23 xx,x m Prefabrykowane kable LWL z 6. portowymi modułami LC-D DCCS2, z odporymi na zagięcia włóknami OS2, OM4 i OM3 DCCS2 6LC-D OM3 xxx,x m DCCS2 6LC-D OS2 xxx,x m DCCS2 6LC-D OM4 xxx,x m DCCS2 6LC-D APC OS2 xxx,x m Jednostronnie prefabrykowany kabel LWL z 6. portowym modułem LC-D; po drugiej stronie końcówka z zabezp. do przeciągania (tuba o śr. 47mm)

8 Bezpieczeństwo i niezawodność Zero przestojów nie naruszając trwającej pracy Prefabrykowany kabel LWL z 6. portowymi modułami E2000DC (adaptery H+S) DCCS2 DCCS2 6E2000DC H+S OM3 xxx,x m DCCS2 6E2000DC H+S OM4 xxx,x m DCCS2 6E2000DC H+S OS2 xxx,x m DCCS2 6E2000DC H+S APC OS2 xxx,x m

9 Optymalne właściwości transmisyjne przyszłościowa certyfikacja GHMT Cat.6 A

10 Optymalne właściwości transmisyjne przyszłościowa certyfikacja GHMT Cat.6 A NEXT aż do 800 MHz, DCCS2 2 Connector Permanent Link 15 m

11 Przyjazny serwis łatwa i szybka instalacja Plug&Play; łatwa wymiana; duże pola opisowe DCCS2 GBT 19 1RU DCCS2 MTC1 DCCS2 MTC6 DCCS blind module DCCS2 PL26 xx,x m DCCS2 PL23 xx,x m Cable manager; brackets 56 mm Cable manager, brackets 100 mm Label strip for cable managers

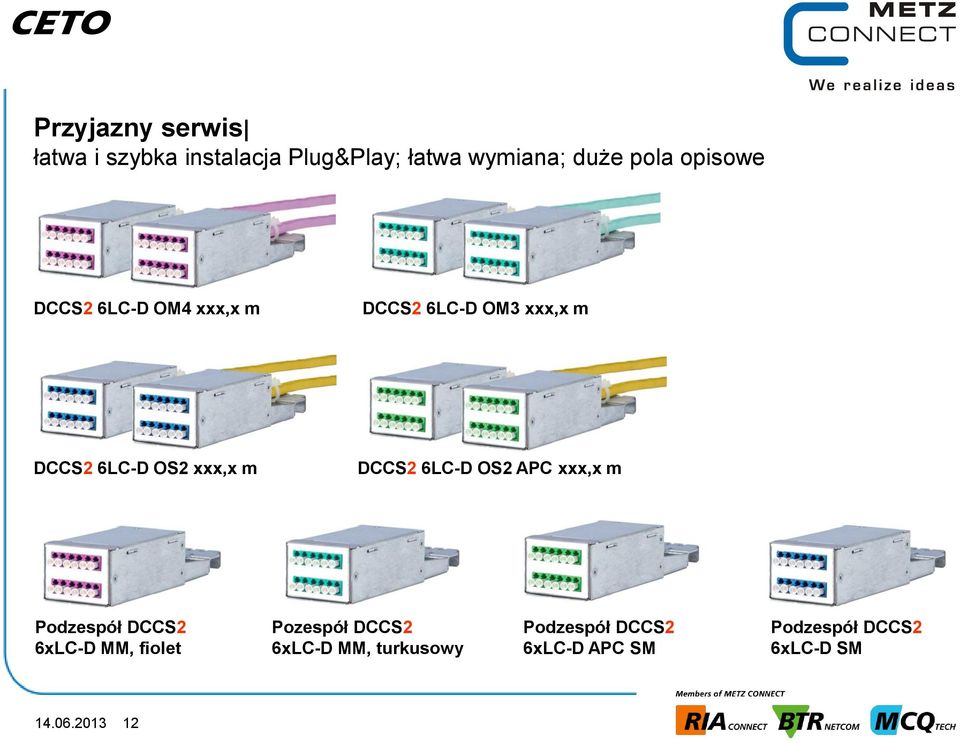

12 Przyjazny serwis łatwa i szybka instalacja Plug&Play; łatwa wymiana; duże pola opisowe DCCS2 6LC-D OM4 xxx,x m DCCS2 6LC-D OM3 xxx,x m DCCS2 6LC-D OS2 xxx,x m DCCS2 6LC-D OS2 APC xxx,x m Podzespół DCCS2 6xLC-D MM, fiolet Pozespół DCCS2 6xLC-D MM, turkusowy Podzespół DCCS2 6xLC-D APC SM Podzespół DCCS2 6xLC-D SM

13 Przyjazny serwis łatwa i szybka instalacja Plug&Play; łatwa wymiana; duże pola opisowe DCCS2 6E2000DC H+S OM4 xxx,x m DCCS2 6E2000DC H+S OM3 xxx,x m DCCS2 6E2000DC H+S OS2 xxx,x m DCCS2 6E2000DC H+S OS2 APC xxx,x m

14 Fabryczne testowanie => najwyższa jakość natychmiastowa gotowość do pracy DCCS2 PL26 xx.x m i DCCS2 PL23 xx.x m Dostawa z raportem pomiarowym 6 permanent link w klasie E A zgodne z normą ISO/IEC 11801:2011 DCCS2 6LC-D xx.x m, DCCS2 6LC-D EVZ xx.x m i DCCS2 6E2000DC xx.x m Dostawa z raportem pomiarowym 12 pomiarów tłumienia 850 nm dla OM3 850 nm dla OM nm i 1550 nm dla OS nm i 1550 nm dla OS

15 Fabryczne testowanie => najwyższa jakość natychmiastowa gotowość do pracy NEXT z ultra krótkiego linku na przykładowym kablu klienta, 2 złączowy Permanent Link 4 m passed

16 Fabryczne testowanie => najwyższa jakość natychmiastowa gotowość do pracy Zmierzone wartości do 40 m DCCS E2000DC APC SM kabel

17 DCCS2 podzespoły MPO Dostawa z raportem pomiarowym - 12 pomiarów tłumienia 850 nm dla OM3 850 nm dla OM nm i 1550 nm dla OS nm i 1550 nm dla OS2 APC DCCS2 podzespół MPO polarity A Dostawa z raportem pomiarowym - 12 pomiarów tłumienia 850 nm dla OM3 850 nm dla OM nm i 1550nm dla OS nm i 1550 nm dla OS2 APC DCCS/DCCS2 przewód MPO polarity A

18 DCCS2 dla 40 i 100 GE DCCS2 6 x MPO 40/100 GE Strukturalne połączenie panel panel do zrealizowania transmisji 40 G Ethernet lub 100 G Ethernet; składa się z dwóch podzespołów DCCS2 6 x MPO 40/100 GE i jednego kabla połączeniowego DCCS2 MPO X x MPO 40/100 GE Kabel DCCS2 MPO X x MPO 40/100 GE

19 Inne rozwiązania dla serwerowni DCCS - Data Center Compact Solution 48 portów RJ45 (Cat.6 A ) lub 48 portów LC-D albo E2000DC (96 włókien) jak również kombinacje RJ45, LC-D lub E2000DC mogą być montowane w jednej ramie montażowej

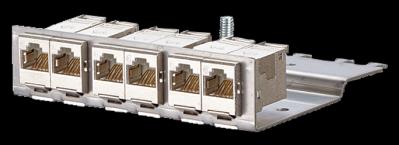

20 Inne rozwiązania dla serwerowni system C6 A modul C6 A modul C6 A modul K

21 Więcej rozwiązań dla serwerowni System E-DAT C6 A połączenie z panelami OpDAT i prefabrykowanymi kablami 24 RJ45 porty (Cat.6 A ) mogą być umieszczone w panelu 1U. Panel OpDAT fix z prefabrykowanym kablem OpDAT daje również 24 ports (48 włókiem) w obudowie 1U. E-DAT C6 A
