STRUKTURALNEGO SYSTEMY OKABLOWANIA 25 LAT GWARANCJI

Wielkość: px
Rozpocząć pokaz od strony:

Download "STRUKTURALNEGO SYSTEMY OKABLOWANIA 25 LAT GWARANCJI"

Transkrypt

1 SYSTEMY OKABLOWANIA STRUKTURALNEGO LAT GWARANCJI

2 SPIS TREŚCI 1. GWARANCJA I ROZWIĄZANIA 1.1. Certyfikaty Rozwiązania Gwarancje PRODUKTY KATEGORII 7A i 7 (Ekranowane) 2.1. Gniazda narzędziowe STP Panele krosowe modularne Oprawki kablowe Moduły połączeniowe Kable połączeniowe STP Adaptery 45 x Kable instalacyjne S/FTP PRODUKTY KATEGORII 6A (Ekranowane) 3.1. Gniazda beznarzędziowe STP Panele krosowe modularne Kable połączeniowe typu linka F/UTP Wtyki narzędziowe STP Kable instalacyjne U/FTP PRODUKTY KATEGORII 6 (Ekranowane) 4.1. Panele krosowe STP Gniazda beznarzędziowe STP Wtyki narzędziowe STP Kable połączeniowe typu linka U/FTP Kable instalacyjne U/FTP i F/UTP PRODUKTY KATEGORII 6 (Nieekranowane) 5.1. Panele krosowe UTP Gniazda narzędziowe UTP Gniazda beznarzędziowe UTP Wtyki narzędziowe UTP Kable połączeniowe typu linka U/FTP Kable instalacyjne F/UTP PRODUKTY KATEGORII 5E (Ekranowane) 6.1. Panele krosowe STP Gniazda beznarzędziowe STP Gniazda narzędziowe STP Gniazda naścienne STP Wtyki narzędziowe STP Kable połączeniowe typu linka F/UTP Kable wieloparowe F/UTP Kable instalacyjne F/UTP PRODUKTY KATEGORII 5E (Nieekranowane) 7.1. Panele krosowe UTP Gniazda beznarzędziowe UTP Gniazda narzędziowe UTP Kompletne gniazda naścienne UTP Wtyki beznarzędziowe UTP Wtyki narzędziowe UTP Kable połączeniowe typu linka UTP Kable wieloparowe U/UTP Kable instalacyjne UTP PRODUKTY TELEFONICZNE KATEGORII 3 (ISDN) 8.1. Panele krosowe Gniazda narzędziowe Magazynki i odgromniki Łączówki rozłączne i nierozłączne Skrzynki dystrybucyjne do łączówek - wew Skrzynki dystrybucyjne do łączówek - zew Panele do łączówek 10 parowych Wtyki narzędziowe RJ Gniazda naścienne PRODUKTY ŚWIATŁOWODOWE 9.1. Kable światłowodowe Kable światłowodowe zakończone złączami Złącza i adaptery Pigtaile i Patch Cordy Panele i akcesoria Szafki naścienne Panele abonenckie Mufy pionowe, płaskie przelotowe UPS - PODTRZYMANIE ZASILANIA Do domu i biura Do Data Center OSPRZĘT INSTALACYJNY Puszki podłogowe Gniazda elektryczne 45 x Komplety 45 x Adaptery 45 x Panele krosowe modularne puste Moduły połączeniowe Kolumny i kasetyzasilające Oznaczniki przewodów Organizery kabli Taśmy rzepowe Osłony wtyków Elementy mocujące LISTWY ZASILAJĄCE Wtyk Standard Wtyk UPS SZAFY TELEINFORMATYCZNE Wiszące Wiszące 19 - jednosekcyjne Wiszące 19 - dwusekcyjne Wiszące 19 - zdejmowane boki Stojące Stojące 19 - serwerowe rganizatory kabli, paski, panele dys. napięć SZAFY ENERGETYCZNE Szafy stojące Szafy wiszące NARZĘDZIA I TESTERY Zaciskarki do wtyków i obcinacze Narzędzia uderzeniowe do złacz LSA i Testery kabli - LCD Testery i sondy analogowe SPOSÓB OZNACZANIA KABLI TELEINFORMATYCZNYCH sposób ekranowania każdej pary (TP - skręcona para kabla) U - nieekranowany F - folia aluminiowa XX/YTP sposób ekranowania ośrodka kabla U - brak ekranu F - folia aluminiowa S - oplot w postaci siatki z ocynkowanych drutów miedzianych SF - oplot w postaci siatki z ocynkowanych drutów miedzianych oraz folia aluminiowa Hurtowa platforma zakupowa B2B na 2

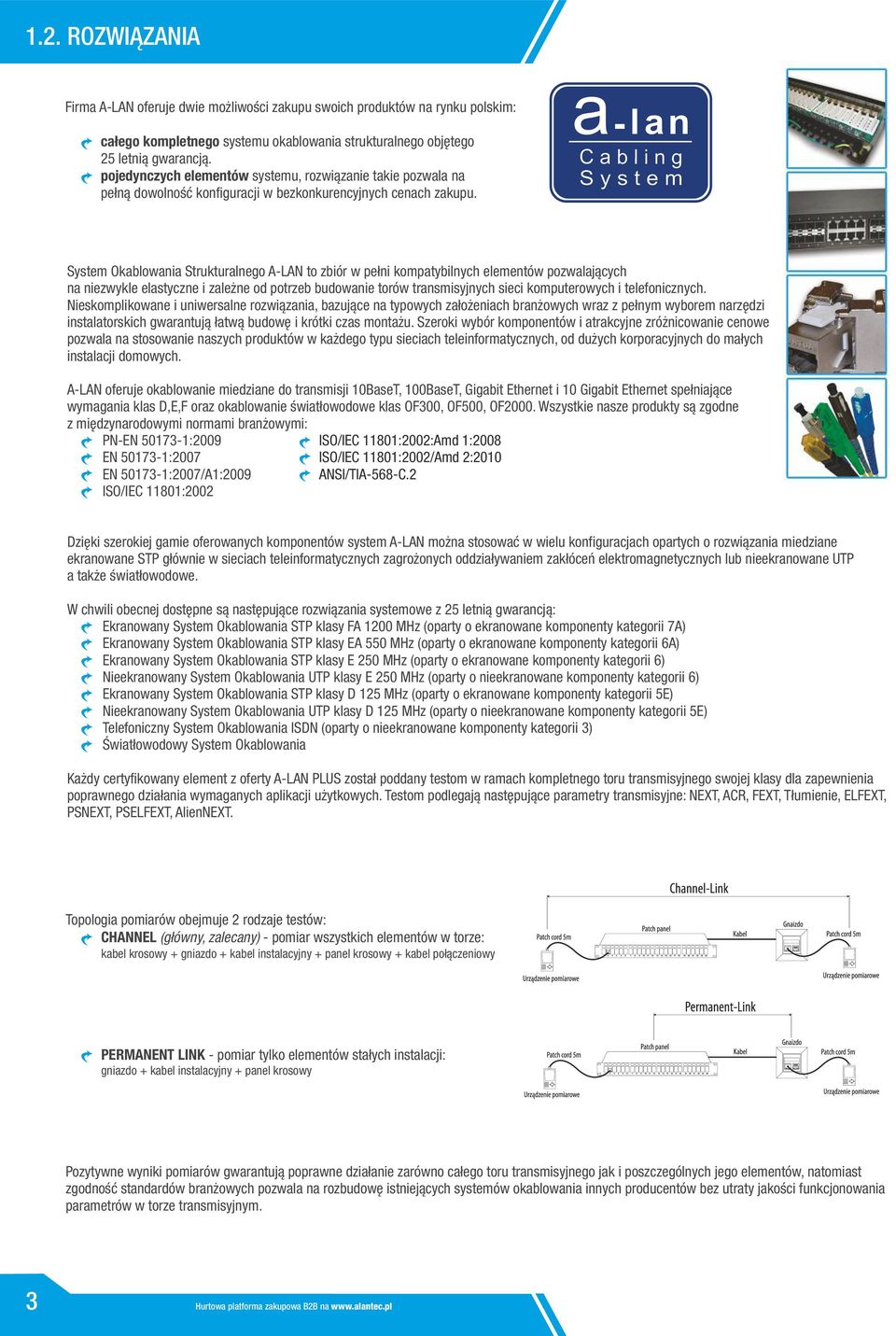

3 1.2. ROZWIĄZANIA Firma A-LAN oferuje dwie możliwości zakupu swoich produktów na rynku polskim: całego kompletnego systemu okablowania strukturalnego objętego 25 letnią gwarancją. pojedynczych elementów systemu, rozwiązanie takie pozwala na pełną dowolność konfiguracji w bezkonkurencyjnych cenach zakupu. System Okablowania Strukturalnego A-LAN to zbiór w pełni kompatybilnych elementów pozwalających na niezwykle elastyczne i zależne od potrzeb budowanie torów transmisyjnych sieci komputerowych i telefonicznych. Nieskomplikowane i uniwersalne rozwiązania, bazujące na typowych założeniach branżowych wraz z pełnym wyborem narzędzi instalatorskich gwarantują łatwą budowę i krótki czas montażu. Szeroki wybór komponentów i atrakcyjne zróżnicowanie cenowe pozwala na stosowanie naszych produktów w każdego typu sieciach teleinformatycznych, od dużych korporacyjnych do małych instalacji domowych. A-LAN oferuje okablowanie miedziane do transmisji 10BaseT, 100BaseT, Gigabit Ethernet i 10 Gigabit Ethernet spełniające wymagania klas D,E,F oraz okablowanie światłowodowe klas OF300, OF500, OF2000. Wszystkie nasze produkty są zgodne z międzynarodowymi normami branżowymi: PN-EN :2009 EN :2007 EN :2007/A1:2009 ISO/IEC 11801:2002 ISO/IEC 11801:2002:Amd 1:2008 ISO/IEC 11801:2002/Amd 2:2010 ANSI/TIA-568-C.2 Dzięki szerokiej gamie oferowanych komponentów system A-LAN można stosować w wielu konfiguracjach opartych o rozwiązania miedziane ekranowane STP głównie w sieciach teleinformatycznych zagrożonych oddziaływaniem zakłóceń elektromagnetycznych lub nieekranowane UTP a także światłowodowe. W chwili obecnej dostępne są następujące rozwiązania systemowe z 25 letnią gwarancją: Ekranowany System Okablowania STP klasy FA 1200 MHz (oparty o ekranowane komponenty kategorii 7A) Ekranowany System Okablowania STP klasy EA 550 MHz (oparty o ekranowane komponenty kategorii 6A) Ekranowany System Okablowania STP klasy E 250 MHz (oparty o ekranowane komponenty kategorii 6) Nieekranowany System Okablowania UTP klasy E 250 MHz (oparty o nieekranowane komponenty kategorii 6) Ekranowany System Okablowania STP klasy D 125 MHz (oparty o ekranowane komponenty kategorii 5E) Nieekranowany System Okablowania UTP klasy D 125 MHz (oparty o nieekranowane komponenty kategorii 5E) Telefoniczny System Okablowania ISDN (oparty o nieekranowane komponenty kategorii 3) Światłowodowy System Okablowania Każdy certyfikowany element z oferty A-LAN PLUS został poddany testom w ramach kompletnego toru transmisyjnego swojej klasy dla zapewnienia poprawnego działania wymaganych aplikacji użytkowych. Testom podlegają następujące parametry transmisyjne: NEXT, ACR, FEXT, Tłumienie, ELFEXT, PSNEXT, PSELFEXT, AlienNEXT. Topologia pomiarów obejmuje 2 rodzaje testów: CHANNEL (główny, zalecany) - pomiar wszystkich elementów w torze: kabel krosowy + gniazdo + kabel instalacyjny + panel krosowy + kabel połączeniowy PERMANENT LINK - pomiar tylko elementów stałych instalacji: gniazdo + kabel instalacyjny + panel krosowy Pozytywne wyniki pomiarów gwarantują poprawne działanie zarówno całego toru transmisyjnego jak i poszczególnych jego elementów, natomiast zgodność standardów branżowych pozwala na rozbudowę istniejących systemów okablowania innych producentów bez utraty jakości funkcjonowania parametrów w torze transmisyjnym. 3 Hurtowa platforma zakupowa B2B na

4 1.3. GWARANCJA Firma A-LAN Technologie oferuje trzy podstawowe typy gwarancji na swoje produkty sieciowe 5 LETNIĄ GWARANCJĘ PRODUKTOWĄ Na pasywne komponenty transmisyjne A-LAN (gniazda, panele krosowe). Gwarancja na produkty udzielana jest niezależnie od tego czy powyższe elementy wchodzą w skład instalacji certyfikowanej, czy jako osobne składniki systemów wykorzystywanych do rozwiązań, gdzie certyfikat nie był przydzielany. Instalacja powinna być wykonana zgodnie z wymaganymi standardami branżowymi, a reklamowane materiały nie powinny nosić znamion uszkodzeń mechanicznych. Działając zgodnie z przyjętą zasadą natychmiastowej wymiany towaru A-LAN zapewnia natychmiast dostarczyć wadliwy produkt na swój koszt do oddziału najbliższego dla Klienta dystrybutora lub wysyłkę firmą kurierską. 25 LETNIĄ GWARANCJĘ SYSTEMOWĄ Do pełnej certyfikacji systemowej z 25 letnią gwarancją dopuszczone są produkty oznaczone opisem A-LAN PLUS lub jeżeli w opisie produktu (katalog, strona www) znajduje się informacja pełna gwarancja systemowa. Składniki systemu muszą być zainstalowane przez Certyfikowanego Instalatora. Firma A-LAN Technologie udziela 25-letniej gwarancji na cały tor transmisyjny. Gwarancja jest ważna, gdy instalacja została wykonana zgodnie z międzynarodowymi standardami branżowymi. Gwarancja zaczyna obowiązywać od momentu sprawdzenia jej przez Certyfikowanego Instalatora lub inną jednostkę wskazaną przez A-LAN Technologie, a jej sprawność zostanie potwierdzona odpowiednimi protokołami pomiarowymi. Powyższa gwarancja zakłada, że części okablowania A-LAN są wolne od wad materiałowych i wad powstających w procesie produkcji. Co pozwala na osiągnięcie wyników przewidzianych normami branżowymi, pozwalaspełnić wymagania danej kategorii oraz wymagania transmisji w oparciu o aplikacje 10BaseT, 100BaseT, Gigabit Ethernet, Token Ring 4/16, ATM 155 Mbit/s, VoIP, PoE. Podczas instalacji okablowania strukturalnego A-LAN PLUS Certyfikowany Instalator powinien korzystać z wytycznych zawartych w normach dotyczących sposobu instalacji i pomiarów w okablowaniu strukturalnym. PN-EN do 3 Technika Informatyczna. Instalacja Okablowania. Wykonawstwo instalacji. PN-EN Technika Informatyczna. Instalacja Okablowania. Badanie okablowania. PN-EN Ogólne Zasady Okablowania. W przypadku reklamacji materiały nie powinny nosić znamion uszkodzeń mechanicznych. A-LAN zapewnia natychmiast dostarczyć wadliwy towar na swój koszt do oddziału najbliższego dla Klienta dystrybutora lub wysyłkę firmą kurierską do Certyfikowanego Instalatora systemu, który wykonał sieć. Opiekę techniczną nad instalacją sprawuje firma, która wykonała instalację i ona wymienia wadliwy osprzęt na nowy lub w miarę możliwości usuwa usterkę bez wymiany osprzętu. 12 MIESIĘCZNĄ GWARANCJĘ PRODUKTOWĄ Na wszystkie produkty nie wchodzące w skład toru transmisyjnego: narzędzia, testery, osprzęt instalacyjny, listwy zasilające, organizatory kablowe, puszki podłogowe itp. Firma A-LAN Technologie zapewnia natychmiast dostarczyć wadliwy towar na swój koszt do oddziału najbliższego dystrybutora. SZKOLENIA Firma A-LAN TECHNOLOGIE prowadzi szkolenia dla instalatorów systemów okablowania strukturalnego. Szkolenia uwieńczone są Certyfikatem Autoryzowanego Instalatora i Projektanta systemu A-LAN PLUS i pozwalają na montaż Okablowania A-LAN z 25- letnią gwarancją systemową. Jeżeli masz doświadczenie w instalowaniu napisz do nas a otrzymasz certyfikat w procedurze uproszczonej. Po więcej informacji zapraszamy do składania zapytań pod adres: Hurtowa platforma zakupowa B2B na 4

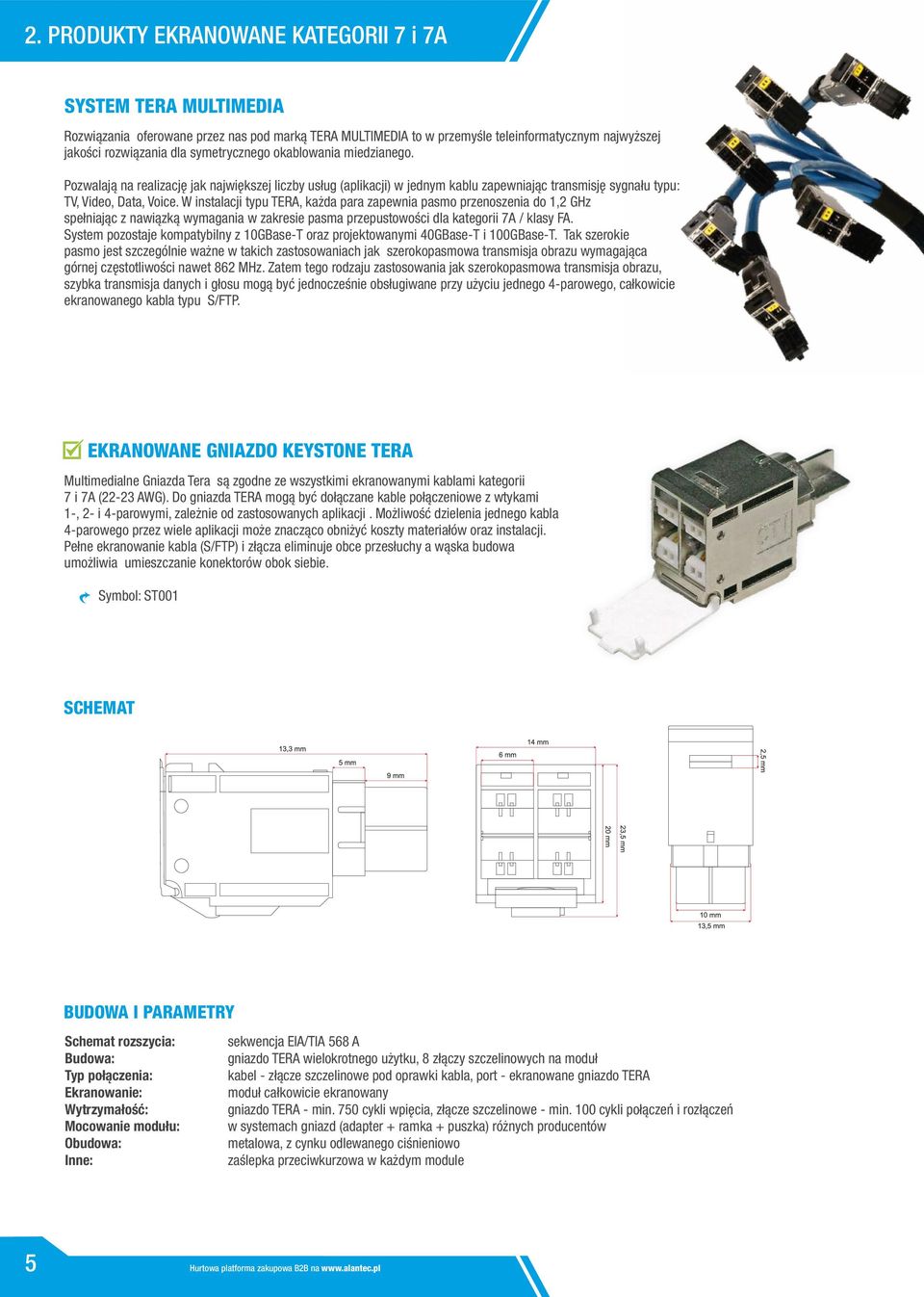

5 2. PRODUKTY EKRANOWANE KATEGORII 7 i 7A SYSTEM TERA MULTIMEDIA Rozwiązania oferowane przez nas pod marką TERA MULTIMEDIA to w przemyśle teleinformatycznym najwyższej jakości rozwiązania dla symetrycznego okablowania miedzianego. Pozwalają na realizację jak największej liczby usług (aplikacji) w jednym kablu zapewniając transmisję sygnału typu: TV, Video, Data, Voice. W instalacji typu TERA, każda para zapewnia pasmo przenoszenia do 1,2 GHz spełniając z nawiązką wymagania w zakresie pasma przepustowości dla kategorii 7A / klasy FA. System pozostaje kompatybilny z 10GBase-T oraz projektowanymi 40GBase-T i 100GBase-T. Tak szerokie pasmo jest szczególnie ważne w takich zastosowaniach jak szerokopasmowa transmisja obrazu wymagająca górnej częstotliwości nawet 862 MHz. Zatem tego rodzaju zastosowania jak szerokopasmowa transmisja obrazu, szybka transmisja danych i głosu mogą być jednocześnie obsługiwane przy użyciu jednego 4-parowego, całkowicie ekranowanego kabla typu S/FTP. EKRANOWANE GNIAZDO KEYSTONE TERA Multimedialne Gniazda Tera są zgodne ze wszystkimi ekranowanymi kablami kategorii 7 i 7A (22-23 AWG). Do gniazda TERA mogą być dołączane kable połączeniowe z wtykami 1-, 2- i 4-parowymi, zależnie od zastosowanych aplikacji. Możliwość dzielenia jednego kabla 4-parowego przez wiele aplikacji może znacząco obniżyć koszty materiałów oraz instalacji. Pełne ekranowanie kabla (S/FTP) i złącza eliminuje obce przesłuchy a wąska budowa umożliwia umieszczanie konektorów obok siebie. Symbol: ST001 SCHEMAT BUDOWA I PARAMETRY Schemat rozszycia: Budowa: Typ połączenia: Ekranowanie: Wytrzymałość: Mocowanie modułu: Obudowa: Inne: sekwencja EIA/TIA 568 A gniazdo TERA wielokrotnego użytku, 8 złączy szczelinowych na moduł kabel - złącze szczelinowe pod oprawki kabla, port - ekranowane gniazdo TERA moduł całkowicie ekranowany gniazdo TERA - min. 750 cykli wpięcia, złącze szczelinowe - min. 100 cykli połączeń i rozłączeń w systemach gniazd (adapter + ramka + puszka) różnych producentów metalowa, z cynku odlewanego ciśnieniowo zaślepka przeciwkurzowa w każdym module 5 Hurtowa platforma zakupowa B2B na

6 2. PRODUKTY EKRANOWANE KATEGORII 7 i 7A PANEL KROSOWY MODULARNY TERA 19" 24 PORTY - NIEWYPOSAŻONY Panele krosowe służą do zakończenia kabli skrętkowych prowadzonych w okablowaniu poziomym i pionowym oraz stanowią punkt podłączenia sprzętu aktywnego pracującego w sieci. Elementy charakteryzują się wysoką jakością parametrów transmisyjnych i mechanicznych. 24 otwory, Standard 19 cali o wysokości 1U, Numerowane porty RJ45, Bardzo wysoka jakość wykonania, Zintegrowana półka kablowa umożliwiająca przymocowanie kabli za pomocą opasek, Metalowa konstrukcja umożliwiająca galwaniczne połączenie modułów, Przewód uziemienia w zestawie, Kolor szary RAL 7035 lub czarny RAL 9011 Symbol: ST004 OPRAWKA KABLOWA TERA Ekranowana oprawka umożliwia zarobienie kabla skrętkowego w sekwencji EIA/TIA 568 A oraz podłączenie do niego pożądanego modułu. Symbol: ST002 MODUŁ POŁĄCZENIOWY TERA Ekranowany moduł połączeniowy kategorii 7 FTP klasy F (ISO/IEC), kompatybilny z 10GBase-T, Moduł umożliwia połączenie dwóch odcinków kabla skrętkowego z zachowaniem jakości transmisji na poziomie kat. 7 i klasy F. Rozwiązanie to pozwala na proste i szybkie połączenie kabla jak również szybkie rozłączanie takiego połączenia Symbol: ST003 KABLE KROSOWE TERA parowe TERA - TERA kat. 7 i 7A wydajność do 10Gb/s 2 parowe TERA - RJ45 kat. 5E wydajność do 10/100 Mb/s VoIP i Video IP parowe TERA - RJ45 kat. 6A wydajność do 10Gb/s 5 1 parowe TERA - TERA dla połączeń analogowych głosowych oraz video 1 1 parowe TERA - RJ11 dla połączeń analogowych głosowych Hurtowa platforma zakupowa B2B na 6

7 2. PRODUKTY EKRANOWANE KATEGORII 7 i 7A ADAPTERY TERA TYPU MOSAIC Adaptery umożliwiają praktycznie dowolną aranżację gniazd TEAR w oparciu o zabudowę typu Mosaic 45 x 45. Pozwalają na stosowanie zarówno w rozwiązaniach natynkowych, podtynkowych, podłogowych oraz kanałowych. Symbol: ST005 Przykładowe zamontowanie w ramce 1M KABLE INSTALACYJNE EKRANOWANE S/FTP KAT. 7 i 7A Kable najwyższej wydajności, podwójnie ekranowane przeznaczone do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach multimedialnych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Tory kabli kategorii 7 i 7A przewidziane są do pracy z przepływnością binarną powyżej 10Gb/s oraz przy częstotliwościach do 1200 MHz czym przewyższają wymagania norm. Kable nie mogą być stosowane do zasilania urządzeń elektroenergetycznych, ale są zgodne z technologią PoE (Power over Ethernet). Symbol: KIS7LSOH500 (szpula 500 m.) KIS7ALSOH500 (szpula 500 m) BUDOWA I PARAMETRY ELEKTRYCZNE Żyły: Izolacja: Ośrodek: Ekran: Powłoka: miedziane jednodrutowe o średnicy 0,57mm (23AWG) polietylenowa 4 pary skręcone, każda para owinięta folią poliestrową, całość ekranowana oplotem z drutów Cu pary ekranowane folią poliestrową pokrytą warstwą aluminium, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm, ośrodek dodatkowo ekranowany oplotem z drutów Cu. polwinit o podwyższonym indeksie tlenowym (FR-PVC) lub tworzywo bezhalogenowe nierozprzestrzeniające płomienia (LSOH, LSZH), kolor jasnoszary - EIA/TIA 586A - ISO nd edition: EN nd edition: EN ISO/IEC : IEC ROHS 2002/95/WE WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC Pętla oporu prądu stałego 165 Ω /km Opór zmienny 2% Opór izolacyjny (500V) 5000 MΩ *km Opór bierny pojemnościowy przy 800 Hz nom. 48 nf/km Zmienny bierny opór pojemnościowy 1500 pf/km Charakterystyczny opór pozorny (1-100MHz) (100 ± 15) Ω Nominalna prędkość rozprzestrzeniania się (NVP) 67 % Opóźnione rozprzestrzenianie się Nominal 535 ns/100m Kąt opóźnienia Nominal 20 ns/100m Tester instalacji pradu stałego, 1min. (Rdzeń) 1000 V WŁAŚCIWOŚCI MECHANICZNE Promień zgiecia 4 x ø zew. Max. siła ciągnienia 80 N Zakres temperatur - Podczas użycia -20 C do + 60 C - Podczas instalacji 0 C do + 50 C Średnica zew. 8,5 mm Masa / km 68 kg 7 Hurtowa platforma zakupowa B2B na

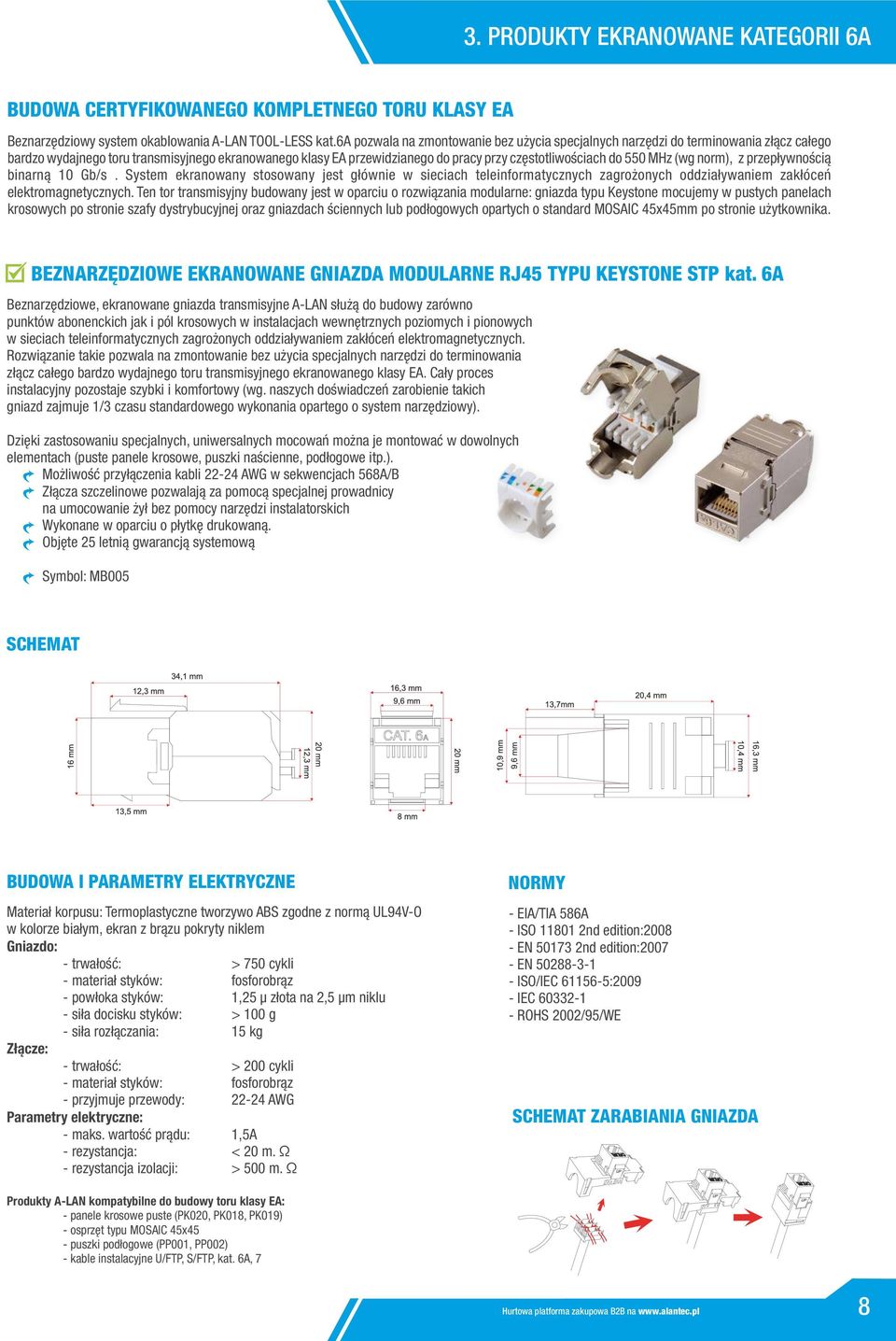

8 3. PRODUKTY EKRANOWANE KATEGORII 6A BUDOWA CERTYFIKOWANEGO KOMPLETNEGO TORU KLASY EA Beznarzędziowy system okablowania A-LAN TOOL-LESS kat.6a pozwala na zmontowanie bez użycia specjalnych narzędzi do terminowania złącz całego bardzo wydajnego toru transmisyjnego ekranowanego klasy EA przewidzianego do pracy przy częstotliwościach do 550 MHz (wg norm), z przepływnością binarną 10 Gb/s. System ekranowany stosowany jest głównie w sieciach teleinformatycznych zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Ten tor transmisyjny budowany jest w oparciu o rozwiązania modularne: gniazda typu Keystone mocujemy w pustych panelach krosowych po stronie szafy dystrybucyjnej oraz gniazdach ściennych lub podłogowych opartych o standard MOSAIC 45x45mm po stronie użytkownika. BEZNARZĘDZIOWE EKRANOWANE GNIAZDA MODULARNE RJ45 TYPU KEYSTONE STP kat. 6A Beznarzędziowe, ekranowane gniazda transmisyjne A-LAN służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych poziomych i pionowych w sieciach teleinformatycznych zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Rozwiązanie takie pozwala na zmontowanie bez użycia specjalnych narzędzi do terminowania złącz całego bardzo wydajnego toru transmisyjnego ekranowanego klasy EA. Cały proces instalacyjny pozostaje szybki i komfortowy (wg. naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy). Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach (puste panele krosowe, puszki naścienne, podłogowe itp.). Możliwość przyłączenia kabli AWG w sekwencjach 568A/B Złącza szczelinowe pozwalają za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy narzędzi instalatorskich Wykonane w oparciu o płytkę drukowaną. Objęte 25 letnią gwarancją systemową Symbol: MB005 SCHEMAT BUDOWA I PARAMETRY ELEKTRYCZNE Materiał korpusu: Termoplastyczne tworzywo ABS zgodne z normą UL94V-O w kolorze białym, ekran z brązu pokryty niklem Gniazdo: - trwałość: > 750 cykli - materiał styków: fosforobrąz - powłoka styków: 1,25 μ złota na 2,5 μm niklu - siła docisku styków: > 100 g - siła rozłączania: 15 kg Złącze: - trwałość: > 200 cykli - materiał styków: fosforobrąz - przyjmuje przewody: AWG Parametry elektryczne: - maks. wartość prądu: 1,5A - rezystancja: < 20 m. Ω - rezystancja izolacji: > 500 m. Ω - EIA/TIA 586A - ISO nd edition: EN nd edition: EN ISO/IEC : IEC ROHS 2002/95/WE SCHEMAT ZARABIANIA GNIAZDA Produkty A-LAN kompatybilne do budowy toru klasy EA: - panele krosowe puste (PK020, PK018, PK019) - osprzęt typu MOSAIC 45x45 - puszki podłogowe (PP001, PP002) - kable instalacyjne U/FTP, S/FTP, kat. 6A, 7 Hurtowa platforma zakupowa B2B na 8

9 3. PRODUKTY EKRANOWANE KATEGORII 6A PANEL KROSOWY MODULARNY 24P - NIEWYPOSAŻONY Pusty panel 24 portowy ma zastosowanie w tworzeniu rozwiązań opartych na systemie modułów RJ45 typu Keystone. Przystosowany do wypełniania każdym rodzajem modułów RJ45 A-LAN przedstawionym w tym katalogu. Pozwala na skonstruowanie panela krosowego ekranowanego i nieekranowanego wszystkich kategorii. Polecamy szczególnie dla rozwiązań beznarzędziowych. Panel wyposażony w masywną półkę montażową. Symbol: PK020 Przykład wypełnienia panela KABLE POŁĄCZENIOWE TYPU LINKA S/FTP KAT. 6A Kable przeznaczone są do wykonywania połączeń krosowych w punktach dystrybucyjnych oraz do połączeń gniazdo-komputer. Konfekcja: Kable zakończone wtykiem RJ45 o długościach od 0,5 do 10 m. Kable bez wtyków w odcinkach 305 m. BUDOWA I PARAMETRY ELEKTRYCZNE Żyły: Izolacja: Ośrodek: Ekran: Powłoka: Kolor: miedziane wielodrutowe o średnicy 0,20mm polietylenowa 4 pary skręcone, każda para owinięta folią poliestrową folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4mm polwinit o podwyższonym indeksie tlenowym (FR-PVC) lub tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH, LSZH) jasnoszary - EIA/TIA 586A/B - ISO nd edition: EN nd edition: EN ISO/IEC : ROHS 2002/95/WE WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC Pętla oporu prądu stałego 176 Ω /km Opór zmienny 2% Opór izolacyjny (500V) 5000 MΩ *km Opór bierny pojemnościowy przy 800 Hz nom. 48 nf/km Zmienny bierny opór pojemnościowy 1500 pf/km Charakterystyczny opór pozorny (1-100MHz) (100 ± 15) Ω Nominalna prędkość rozprzestrzeniania się (NVP) 67 % Opóźnione rozprzestrzenianie się Nominal 535 ns/100m Kąt opóźnienia Nominal 20 ns/100m Tester instalacji pradu stałego, 1min. (Rdzeń) 1000 V WŁAŚCIWOŚCI MECHANICZNE Promień zgiecia 4 x ø zew. Max. siła ciągnienia 80 N Zakres temperatur - Podczas użycia -20 C do + 60 C - Podczas instalacji 0 C do + 50 C 9 Hurtowa platforma zakupowa B2B na

10 3. PRODUKTY EKRANOWANE KATEGORII 6A EKRANOWANE WTYKI MODULARNE Rj45 (8P8C) KAT. 6A Wtyki Rj45 dostępne na kabel okrągły typu linka. Zapewniają skuteczne połączenia kabli z gniazdami typu Rj45. SCHEMAT KABLE INSTALACYJNE EKRANOWANE U/FTP (STP) KAT. 6A Bardzo wysokiej wydajności kable przeznaczone do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach multimedialnych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Tory teleinformatyczne kabli kategorii 6A przewidziane są do pracy przy częstotliwościach do 550 Mhz, z przepływnością binarną do 10 Gb/s. Kable nie mogą być stosowane do zasilania urządzeń elektroenergetycznych, ale są zgodne z technologią PoE (Power over Ethernet). Symbol: KIF6ALSOH305 (szpula 305m) KIF6ALSOH500 (szpula 500m) BUDOWA I PARAMETRY ELEKTRYCZNE Żyły: Izolacja: Ośrodek: Ekran: Powłoka: Kolor: miedziane jednodrutowe o średnicy 0,57mm (23AWG) polietylenowa 4 pary skręcone, każda para owinięta folią poliestrową folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4mm polwinit o podwyższonym indeksie tlenowym (FR-PVC) lub tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH, LSZH) jasnoszary - EIA/TIA 586A - ISO nd edition: EN nd edition: EN ISO/IEC : IEC ROHS 2002/95/WE WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC Pętla oporu prądu stałego 176 Ω /km Opór zmienny 2% Opór izolacyjny (500V) 5000 MΩ *km Opór bierny pojemnościowy przy 800 Hz nom. 48 nf/km Zmienny bierny opór pojemnościowy 1500 pf/km Charakterystyczny opór pozorny (1-100MHz) (100 ± 15) Ω Nominalna prędkość rozprzestrzeniania się (NVP) 67 % Opóźnione rozprzestrzenianie się Nominal 535 ns/100m Kąt opóźnienia Nominal 20 ns/100m Tester instalacji pradu stałego, 1min. (Rdzeń) 1000 V WŁAŚCIWOŚCI MECHANICZNE Promień zgiecia 4 x ø zew. Max. siła ciągnienia 80 N Zakres temperatur - Podczas użycia -20 C do + 60 C - Podczas instalacji 0 C do + 50 C Średnica zew. 7,3 mm Masa / km 51 kg Hurtowa platforma zakupowa B2B na 10

11 4. PRODUKTY EKRANOWANE KATEGORII 6 NaviLED - PANEL KROSOWY 19" EKRANOWANY STP 24P KAT. 6 Ekranowany panel krosowy kategorii 6 wykonany w innowacyjnej technologii NaviLED o typowym zastosowaniu, dodatkowo z funkcją testu łącza i identyfikacji kabli w jednym. Rozwiązanie takie umożliwia sprawdzanie jakości połączenia pomiędzy urządzeniem aktywnym a panelem krosowym, jak i poprawność połączenia w całym torze oszczędzając czas i środki. Pod względem budowy panel nie odbiega od standardowych wykonań stosowanych dotychczas. Pełen ekran pozwala na stosowanie w sieciach narażonych na oddziaływanie zakłóceń elektromagnetycznych. Numerowane 24 porty RJ45, puste pola opisowe pozwalają na indywidualne oznaczenia portów. W panelach STP układ kompensacyjny zrealizowany bezpośrednio na płytce drukowanej. Uniwersalne złącze oznaczone szczelinowe, kompatybilne ze złączami LSA z sekwencją 568A/B Panel wyposażony w półkę montażową w skład zestawu wchodzą elementy mocujące oraz opaski kablowe. Objęty pełną gwarancją systemową 25 lat. Symbol: PKL001 OPIS DZIAŁANIA SCHEMAT Czerwona dioda: Poprawne połączenie Zielona dioda: Nie ma połączenia z urządzeniem aktywnym Dioda się nie świeci: Nie ma połączenia pomiędzy panelem a gniazdem BUDOWA I PARAMETRY ELEKTRYCZNE Materiał gniazd i złącz: termoplastyczne, samogasnace tworzywo ABS zgodne z normą UL94V-O. Materiał: blacha stalowa walcowana na zimno o grubości 1,5 mm Powłoka lakiernicza: farba proszkowa, kolor czarny Gniazdo: - Trwałość: > 750 cykli - Materiał styków: fosforobrąz - Powłoka styków: 1,27 μm złota na 2,50 μm niklu - Siła docisku styków: > 100 g - Siła rozciągania: min. 4,95 kg - Materiał obudowy gniazd: samogasnące, termoplastyczne tworzywo, zgodne z normą UL94VO Złącze szczelinowe LSA: - Trwałość: > 200 cykli - Materiał styków: fosforobrąz - Przyjmuje przewody: AWG (drut/linka) - ISO nd edition: EN nd edition: PN-EN-50173: IEC ISO/IEC ( ) - ROHS 2002/95/WE Produkty A-LAN kompatybilne do budowy certyfikowanego toru klasy E: - Gniazda teleinformatyczne STP RJ45 typu Keystone kategorii 6, 6a - Kable teleinformatyczne U/FTP, F/UTP, S/FTP kategorii 6, 6a, 7 11 Hurtowa platforma zakupowa B2B na

12 4. PRODUKTY EKRANOWANE KATEGORII 6 PANEL KROSOWY 19" EKRANOWANY STP KAT. 6 Podstawowy element systemu kategorii 6 zaprojektowany do wykonywania głównych i pośrednich punktów dystrybucyjnych w szybkich sieciach teleinformatycznych, narażonych na oddziaływanie zakłóceń elektromagnetycznych. Numerowane 24, 48 portów Rj45, W panelach STP układ kompensacyjny zrealizowany bezpośrednio na płytce drukowanej. Uniwersalne złącze oznaczone szczelinowe, kompatybilne ze złączami LSA z sekwencją 568A/B Panel wyposażony w półkę montażową w skład zestawu wchodzą elementy mocujące oraz opaski kablowe. Objęty pełną gwarancją systemową 25 lat. Symbol: PK porty 0.5U PK porty 1U Tory kategorii 6 (klasa E) przewidziane są do pracy przy częstotliwościach do 250 MHz (wg norm) z przepływnością binarną do 1 Gb/s. PK028 SCHEMATY PK010 BUDOWA I PARAMETRY ELEKTRYCZNE Materiał gniazd i złącz: termoplastyczne, samogasnace tworzywo ABS zgodne z normą UL94V-O. Materiał: blacha stalowa walcowana na zimno o grubości 1,5 mm Powłoka lakiernicza: farba proszkowa, kolor czarny Gniazdo: - Trwałość: > 750 cykli - Materiał styków: fosforobrąz - Powłoka styków: 1,27 μm złota na 2,50 μm niklu - Siła docisku styków: > 100 g - Siła rozciągania: min. 4,95 kg - Materiał obudowy gniazd: samogasnące, termoplastyczne tworzywo, zgodne z normą UL94VO Złącze szczelinowe LSA: - Trwałość: > 200 cykli - Materiał styków: fosforobrąz - Przyjmuje przewody: AWG (drut/linka) - ISO nd edition: EN nd edition: PN-EN-50173: IEC ISO/IEC ( ) - ROHS 2002/95/WE Produkty A-LAN kompatybilne do budowy certyfikowanego toru klasy E: - Gniazda teleinformatyczne STP RJ45 typu Keystone kategorii 6, 6a - Kable teleinformatyczne U/FTP, F/UTP, S/FTP kategorii 6, 6a, 7 Hurtowa platforma zakupowa B2B na 12

13 4. PRODUKTY EKRANOWANE KATEGORII 6 BEZNARZĘDZIOWE EKRANOWANE GNIAZDA MODULARNE RJ45 TYPU KEYSTONE STP kat. 6 Beznarzędziowe, ekranowane gniazda transmisyjne A-LAN służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych poziomych i pionowych w sieciach teleinformatycznych zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Rozwiązanie takie pozwala na zmontowanie bez użycia specjalnych narzędzi do terminowania złącz całego bardzo wydajnego toru transmisyjnego ekranowanego klasy E. Cały proces instalacyjny pozostaje szybki i komfortowy (wg. naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy). Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach (puste panele krosowe, puszki naścienne, podłogowe itp.). Możliwość przyłączenia kabli AWG w sekwencjach 568A/B Złącza szczelinowe pozwalają za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy narzędzi instalatorskich Wykonane w oparciu o płytkę drukowaną. Objęte 25 letnią gwarancją systemową Symbol: MB004 Tory kategorii 6 przewidziane są do pracy przy częstotliwościach do 250 Mhz (wg norm), z przepływnością binarną do 1 Gb/s. SCHEMATY BUDOWA I PARAMETRY ELEKTRYCZNE Materiał korpusu: Termoplastyczne tworzywo ABS zgodne z normą UL94V-O w kolorze białym, ekran z brązu pokryty niklem Gniazdo: - trwałość: > 750 cykli - materiał styków: fosforobrąz - powłoka styków: 1,25 μ złota na 2,5 μm niklu - siła docisku styków: > 100 g - siła rozłączania: 15 kg Złącze: - trwałość: > 200 cykli - materiał styków: fosforobrąz - przyjmuje przewody: AWG Parametry elektryczne: - maks. wartość prądu: 1,5A - rezystancja: < 20 m. Ω - rezystancja izolacji: > 500 m. Ω - ISO nd edition: EN nd edition: PN-EN-50173: IEC ISO/IEC ( ) - ROHS 2002/95/WE SCHEMAT ZARABIANIA GNIAZDA Produkty A-LAN kompatybilne do budowy toru klasy EA: - panele krosowe (symbol: PK010, PK018, PK019, PK020) - osprzęt typu 45 x 45 - puszki podłogowe - kable instalacyjne F/UTP, U/FTP, S/FTP, kat. 6, 6A, 7 13 Hurtowa platforma zakupowa B2B na

14 4. PRODUKTY EKRANOWANE KATEGORII 6 EKRANOWANE WTYKI MODULARNE RJ45 (8P8C) KAT. 6 Wtyki RJ45 jest to najbardziej popularny wtyk sieci LAN, dostępne na kabel okrągły typu linka. Zapewniają skuteczne połączenia kabli z gniazdami typu RJ45. Symbol: WT107 SCHEMAT KABLE INSTALACYJNE EKRANOWANE U/FTP (STP) KAT. 6A Kable przeznaczone są do wykonywania połączeń krosowych w punktach dystrybucyjnych oraz do połączeń gniazdo-komputer. Wtyki 2 x RJ45, łączenie 1:1 według sekwencji 568B. Konfekcja: Kable zakończone wtykiem Rj45 o długościach od 0,5 do 10 m. Symbol: KKS6KKKXX (*KKK - kolor, X - długość) Kable bez wtyków w odcinkach 305 m. Symbol: KIU6LINKA305 BUDOWA I PARAMETRY ELEKTRYCZNE Żyły: Izolacja: Ośrodek: Ekran: Powłoka: Kolor: miedziane wielodrutowe o średnicy 0,20mm (23AWG) polietylenowa 4 pary skręcone na wkładce rdzeniowej w kształcie krzyża owinięte folią poliestrową folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4mm polwinit o podwyższonym indeksie tlenowym (FR-PVC) lub tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH, LSZH) jasnoszary - EIA/TIA 586A - ISO nd edition: EN nd edition: EN ISO/IEC : IEC ROHS 2002/95/WE WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC Pętla oporu prądu stałego 176 Ω /km Opór zmienny 2% Opór izolacyjny (500V) 5000 MΩ *km Opór bierny pojemnościowy przy 800 Hz nom. 48 nf/km Zmienny bierny opór pojemnościowy 1500 pf/km Charakterystyczny opór pozorny (1-100MHz) (100 ± 15) Ω Nominalna prędkość rozprzestrzeniania się (NVP) 67 % Opóźnione rozprzestrzenianie się Nominal 535 ns/100m Kąt opóźnienia Nominal 20 ns/100m Tester instalacji pradu stałego, 1min. (Rdzeń) 1000 V WŁAŚCIWOŚCI MECHANICZNE Promień zgiecia 4 x ø zew. Max. siła ciągnienia 80 N Zakres temperatur - Podczas użycia -20 C do + 60 C - Podczas instalacji 0 C do + 50 C Hurtowa platforma zakupowa B2B na 14

15 4. PRODUKTY EKRANOWANE KATEGORII 6 KABLE INSTALACYJNE EKRANOWANE U/FTP (STP) KAT. 6 Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Tory kabli kategorii 6A przewidziane są do pracy przy częstotliwościach do 250 MHz, z przepływnością binarną do 1 Gb/s. Kable nie mogą być stosowane do zasilania urządzeń elektroenergetycznych, ale są zgodne z technologią PoE (Power over Ethernet). Symbol: KIS6PVCXXX KIS6LSOHXXX (*XXX - długość odcinka handlowego) BUDOWA I PARAMETRY ELEKTRYCZNE Żyły: Izolacja: Ośrodek: Ekran: Powłoka: Kolor: miedziane jednodrutowe o średnicy 0,57mm (23AWG) polietylenowa 4 pary skręcone, każda para owinięta folią poliestrową folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4mm polwinit o podwyższonym indeksie tlenowym (FR-PVC) lub tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH, LSZH) jasnoszary - EIA/TIA 586A - ISO nd edition: EN nd edition: EN ISO/IEC : IEC ROHS 2002/95/WE WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC Pętla oporu prądu stałego 176 Ω /km Opór zmienny 2% Opór izolacyjny (500V) 5000 MΩ *km Opór bierny pojemnościowy przy 800 Hz nom. 48 nf/km Zmienny bierny opór pojemnościowy 1500 pf/km Charakterystyczny opór pozorny (1-100MHz) (100 ± 15) Ω Nominalna prędkość rozprzestrzeniania się (NVP) 67 % Opóźnione rozprzestrzenianie się Nominal 535 ns/100m Kąt opóźnienia Nominal 20 ns/100m Tester instalacji pradu stałego, 1min. (Rdzeń) 1000 V WŁAŚCIWOŚCI MECHANICZNE Promień zgiecia 4 x ø zew. Max. siła ciągnienia 80 N Zakres temperatur - Podczas użycia -20 C do + 60 C - Podczas instalacji 0 C do + 50 C Średnica zew. 7,3 mm Masa / km 51 kg NOMINALNE CHARAKTERYSTYKI TRENSMISJI przy 20ºC f (Mhz) Attenuation (db/100m) NEXT (db) PS-NEXT (db) ACR (db/100m) PS-ACR (db/100m) ELFEXT (db/100m) PS-ELFEXT (db/100m) Return loss (db) 1 1, , , , , ,2 9, ,5 13, , , ,5 19, , , , Hurtowa platforma zakupowa B2B na

16 4. PRODUKTY EKRANOWANE KATEGORII 6 KABLE INSTALACYJNE EKRANOWANE F/UTP (STP) KAT. 6 Kable przeznaczone są do wykonywania instalacji wewnętrznych poziomych i pionowych w sieciach teleinformatycznych szczególnie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Tory kabli kategorii 6 przewidziane są do pracy przy częstotliwościach do 250 MHz, z przepływnością binarną do 1 Gb/s. Kable nie mogą być stosowane do zasilania urządzeń elektroenergetycznych, ale są zgodne z technologią PoE (Power over Ethernet). Symbol: KIF6LSOHXXX KIF6PVCXXX (*XXX - długość odcinka handlowego) BUDOWA I PARAMETRY ELEKTRYCZNE Żyły: Izolacja: Ośrodek: Ekran: Powłoka: miedziane jednodrutowe o średnicy 0,57mm (23AWG) polietylenowa 4 pary skręcone na wkładce rdzeniowej w kształcie krzyżyka owinięte folią poliestrową folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4mm kable wewnętrzne - polwinit o podwyższonym indeksie tlenowym (FRPVC) lub tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH, LSZH), kolor jasnoszary kable zewnętrzne - polietylen PE, kolor czarny - EIA/TIA 586A - ISO nd edition: EN nd edition: EN ISO/IEC : IEC ROHS 2002/95/WE WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC Pętla oporu prądu stałego 176 Ω /km Opór zmienny 2% Opór izolacyjny (500V) 5000 MΩ *km Opór bierny pojemnościowy przy 800 Hz nom. 48 nf/km Zmienny bierny opór pojemnościowy 1500 pf/km Charakterystyczny opór pozorny (1-100MHz) (100 ± 15) Ω Nominalna prędkość rozprzestrzeniania się (NVP) 67 % Opóźnione rozprzestrzenianie się Nominal 535 ns/100m Kąt opóźnienia Nominal 20 ns/100m Tester instalacji pradu stałego, 1min. (Rdzeń) 1000 V WŁAŚCIWOŚCI MECHANICZNE Promień zgiecia 4 x ø zew. Max. siła ciągnienia 80 N Zakres temperatur - Podczas użycia -20 C do + 60 C - Podczas instalacji 0 C do + 50 C Średnica zew. 8,5 mm Masa / km 68 kg NOMINALNE CHARAKTERYSTYKI TRENSMISJI przy 20ºC f (Mhz) Attenuation (db/100m) NEXT (db) PS-NEXT (db) ACR (db/100m) PS-ACR (db/100m) ELFEXT (db/100m) PS-ELFEXT (db/100m) Return loss (db) 1 1, , , , , ,2 9, ,5 13, , , ,5 19, , , , Hurtowa platforma zakupowa B2B na 16

17 5. PRODUKTY NIEEKRANOWANE KATEGORII 6 BUDOWA CERTYFIKOWANEGO KOMPLETNEGO TORU KLASY E Przedstawione elementy kategorii 6 pozwalają na zbudowanie całego bardzo wydajnego toru transmisyjnego nieekranowanego klasy E przewidzianego do pracy przy częstotliwościach 250 MHz, z przepływnością binarną 1 Gb/s. System nieekranowany stosowany jest głównie w sieciach teleinformatycznych niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Tor transmisyjny budowany jest w oparciu o rozwiązania beznarzędziowe lub LSA w oparciu o dowolne zestawienie podanych wcześniej komponentów toru. NaviLED - PANEL KROSOWY 19" NIEEKRANOWANY UTP 24P KAT. 6 Ekranowany panel krosowy kategorii 6 wykonany w innowacyjnej technologii NaviLED o typowym zastosowaniu, dodatkowo z funkcją testu łącza i identyfikacji kabli w jednym. Rozwiązanie takie umożliwia sprawdzanie jakości połączenia pomiędzy urządzeniem aktywnym a panelem krosowym, jak i poprawność połączenia w całym torze oszczędzając czas i środki. Pod względem budowy panel nie odbiega od standardowych wykonań stosowanych dotychczas. Pełen ekran pozwala na stosowanie w sieciach narażonych na oddziaływanie zakłóceń elektromagnetycznych. Numerowane 24 porty RJ45, puste pola opisowe pozwalają na indywidualne oznaczenia portów. W panelach UTP układ kompensacyjny zrealizowany bezpośrednio na płytce drukowanej. Uniwersalne złącze oznaczone szczelinowe, kompatybilne ze złączami LSA z sekwencją 568A/B Objęty pełną gwarancją systemową 25 lat. Symbol: PKL002 OPIS DZIAŁANIA SCHEMAT Czerwona dioda: Poprawne połączenie Zielona dioda: Nie ma połączenia z urządzeniem aktywnym Dioda się nie świeci: Nie ma połączenia pomiędzy panelem a gniazdem BUDOWA I PARAMETRY ELEKTRYCZNE Materiał: blacha stalowa walcowana na zimno o grubości 1,5 mm Wymiary: standard 19 Panel 24 porty: szerokość 483; wysokość: 44; głębokość: 155 mm Powłoka lakiernicza: farba proszkowa, kolor czarny Parametry elektryczne: - Rezystancja < 20 mω - Rezystancja izolacji > 500 MΩ Gniazdo: - Trwałość: > 650 cykli - Materiał styków: fosforobrąz - Powłoka styków: 1,25 μm złota na 2,50 μm niklu - Siła docisku styków: > 100 g Złącze LSA: - Trwałość: > 200 cykli - Materiał styków: fosforobrąz - Przyjmuje przewody: AWG (drut/linka) Materiał obudowy złącz i gniazd: Samogasnące, termoplastyczne tworzywo, zgodne z normą UL94VO - ISO nd edition: EN nd edition: PN-EN-50173: IEC ISO/IEC ( ) - ROHS 2002/95/WE Produkty A-LAN kompatybilne do budowy toru spelniajacego wymogi klasy E: - Gniazda teleinformatyczne kategorii 6 - Kable teleinformatyczne U/UTP kategorii 6 17 Hurtowa platforma zakupowa B2B na

18 5. PRODUKTY NIEEKRANOWANE KATEGORII 6 PANEL KROSOWY 19" NIEEKRANOWANY UTP KAT. 6 Podstawowy element systemu kategorii 6 zaprojektowany do wykonywania głównych i pośrednich punktów dystrybucyjnych w szybkich sieciach teleinformatycznych nienarażonych na działanie zakłóceń elektromagnetycznych. 24, 48 portów Rj45 Uniwersalne złącza szczelinowe, kompatybilne z narzędziem LSA z sekwencją 568A/B. W skład zestawu wchodzą elementy mocujące oraz opaski kablowe. Wyposażony w wygodną półkę montażową. Objęty pełną gwarancją systemową 25 lat. Symbol: PK U 24 porty PK001-1U 24 porty PK030-1U 48 portów SCHEMATY PK029 PK001 PK030 BUDOWA I PARAMETRY ELEKTRYCZNE Materiał: blacha stalowa walcowana na zimno o grubości 1,5 mm Wymiary: standard 19 Wymiary: szerokość 483; wysokość: 44; głębokość: 155 mm Powłoka lakiernicza: farba proszkowa, kolor czarny Parametry elektryczne: - Rezystancja < 20 mω - Rezystancja izolacji > 500 MΩ Gniazdo: - Trwałość: > 650 cykli - Materiał styków: fosforobrąz - Powłoka styków: 1,25 μm złota na 2,50 μm niklu - Siła docisku styków: > 100 g Złącze LSA: - Trwałość: > 200 cykli - Materiał styków: fosforobrąz - Przyjmuje przewody: AWG (drut/linka) Materiał obudowy złącz i gniazd: - Samogasnące, termoplastyczne tworzywo, zgodne z normą UL94VO - ISO nd edition: EN nd edition: PN-EN-50173: IEC ISO/IEC edition: ROHS 2002/95/WE Produkty A-LAN kompatybilne do budowy toru spełniajacego wymogi klasy E: - Gniazda teleinformatyczne kategorii 6 - Kable teleinformatyczne U/UTP kategorii 6 Hurtowa platforma zakupowa B2B na 18

19 5. PRODUKTY NIEEKRANOWANE KATEGORII 6 PANEL KROSOWY 10" NIEEKRANOWANY UTP 12P KAT. 6 - NAŚCIENNY (Home Solution) Podstawowy element systemu kategorii 6 zaprojektowany do wykonywania głównych i pośrednich punktów dystrybucyjnych w szybkich sieciach teleinformatycznych nienarażonych na działanie zakłóceń elektromagnetycznych. 12 portów RJ45, oznaczenia portów w postaci pól opisowych Układ kompensacyjny zrealizowany bezpośrednio na płytce drukowanej. Uniwersalne złącza szczelinowe, kompatybilne z narzędziem LSA z sekwencją 568A/B. W skład zestawu wchodzą elementy mocujące oraz opaski kablowe. Symbol: PKN001 NIEEKRANOWANE GNIAZDA MODULARNE RJ45 TYPU KEYSTONE UTP Kat.6 Budowa zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych poziomych i pionowych w sieciach teleinformatycznych nie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach (panele krosowe,puszki naścienne, podłogowe itp.). Możliwość przyłączenia kabli w sekwencjach 568B oraz 568A. Uniwersalne złącza szczelinowe kompatybilne z narzędziem LSA i 110 IDC. Wykonane w oparciu o płytkę drukowaną. Symbol: MK014 SCHEMAT BUDOWA I PARAMETRY ELEKTRYCZNE Materiał korpusu: Termoplastyczne tworzywo ABS zgodne z normą UL94V-O Gniazdo: - trwałość: >750 cykli - materiał styków: fosforobrąz - powłoka styków: 1,25 μ złota na 2,5 μm niklu - siła docisku styków: > 100 g - siła rozłączania: 15 kg Złącze: - trwałość: > 200 cykli - materiał styków: fosforobrąz - przyjmuje przewody: AWG (drut/ linka) Parametry elektryczne: - maks. wartość prądu: 1,5A - rezystancja: < 20 m. Ω - rezystancja izolacji: > 500 m. Ω - ISO nd edition: EN nd edition: PN-EN-50173: IEC ISO/IEC ( ) - ROHS 2002/95/WE 19 Hurtowa platforma zakupowa B2B na

20 5. PRODUKTY NIEEKRANOWANE KATEGORII 6 BEZNARZĘDZIOWE NIEEKRANOWANE GNIAZDA MODULARNE RJ45 TYPU KEYSTONE UTP KAT. 6 Beznarzędziowe gniazda transmisyjne A-LAN służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych poziomych i pionowych w sieciach teleinformatycznych nie zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Rozwiązanie takie pozwala na zmontowanie bez użycia specjalnych narzędzi do terminowania złącz całego bardzo wydajnego toru transmisyjnego nieekranowanego klasy E. Cały proces instalacyjny pozostaje szybki i komfortowy (wg. naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy). Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach (panele krosowe, puszki naścienne, podłogowe itp.). Możliwość przyłączenia kabli AWG w sekwencjach 568A/B Złącza szczelinowe pozwalają za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy narzędzi instalatorskich Wykonane w oparciu o płytkę drukowaną. Objęte 25 letnią gwarancją systemową Symbol: MB003 SCHEMAT BUDOWA I PARAMETRY ELEKTRYCZNE Materiał korpusu: Termoplastyczne tworzywo ABS zgodne z normą UL94V-O Gniazdo: - trwałość: >750 cykli - materiał styków: fosforobrąz - powłoka styków: 1,25 μ złota na 2,5 μm niklu - siła docisku styków: > 100 g - siła rozłączania: 15 kg Złącze: - trwałość: > 200 cykli - materiał styków: fosforobrąz - przyjmuje przewody: AWG (drut/ linka) Parametry elektryczne: - maks. wartość prądu: 1,5A - rezystancja: < 20 m. Ω - rezystancja izolacji: > 500 m. Ω - ISO nd edition: EN nd edition: PN-EN-50173: IEC ISO/IEC ( ) - ROHS 2002/95/WE SCHEMAT ZARABIANIA GNIAZDA Produkty A-LAN kompatybilne do budowy toru klasy E: - osprzęt typu 45 x 45 - puszki podłogowe, panele krosowe puste - kable instalacyjne U/UTP kategorii 6 - panele krosowe kategorii 6 Hurtowa platforma zakupowa B2B na 20
