1 Kable do prowadników kablowych

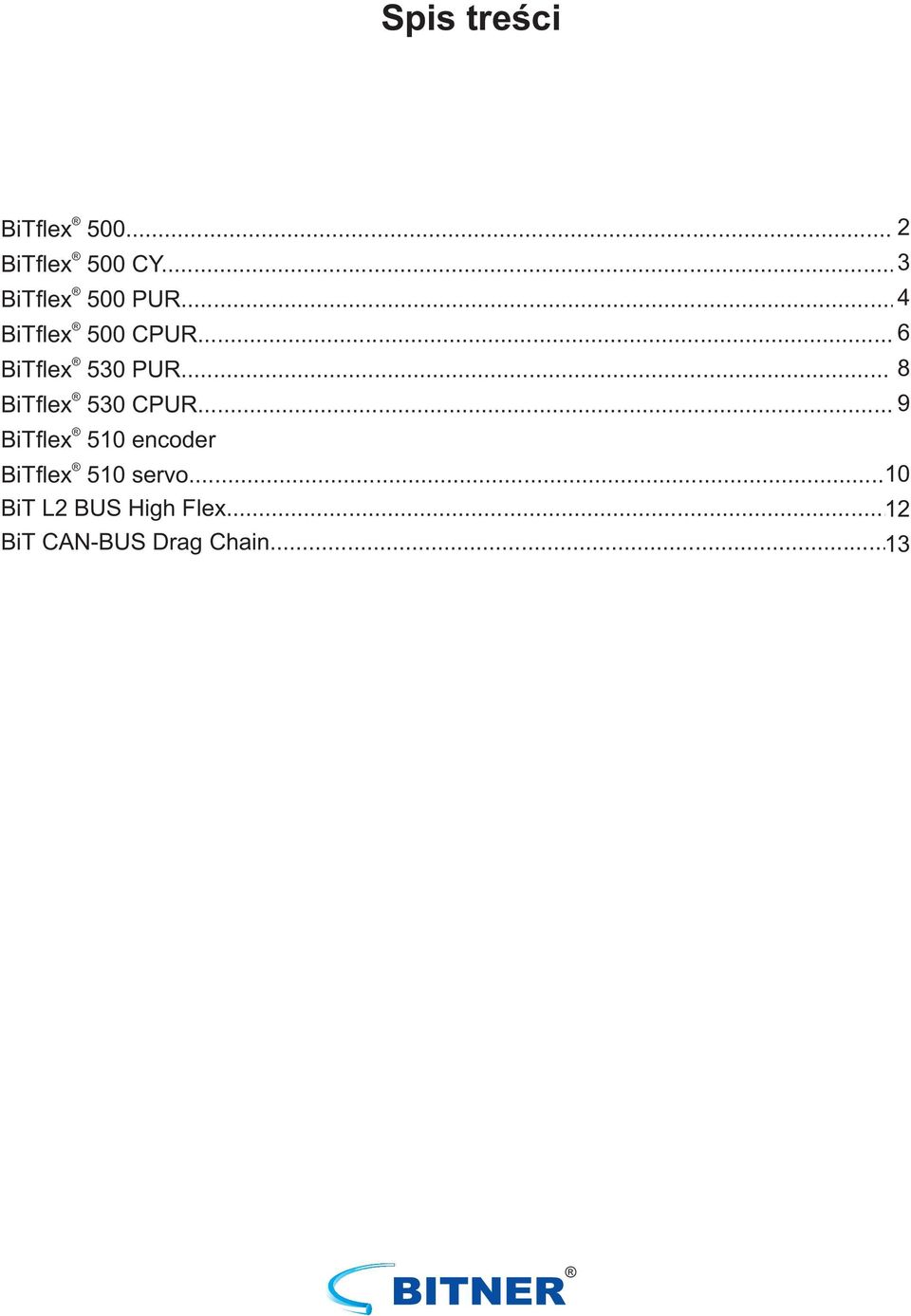

2 Spis treści BiTflex BiTflex 500 CY... BiTflex 500 PUR... BiTflex 500 CPUR... BiTflex 530 PUR... BiTflex 530 CPUR... BiTflex 510 encoder BiTflex 510 servo... BiT L BUS High Flex... 1 BiT CAN-BUS Drag Chain

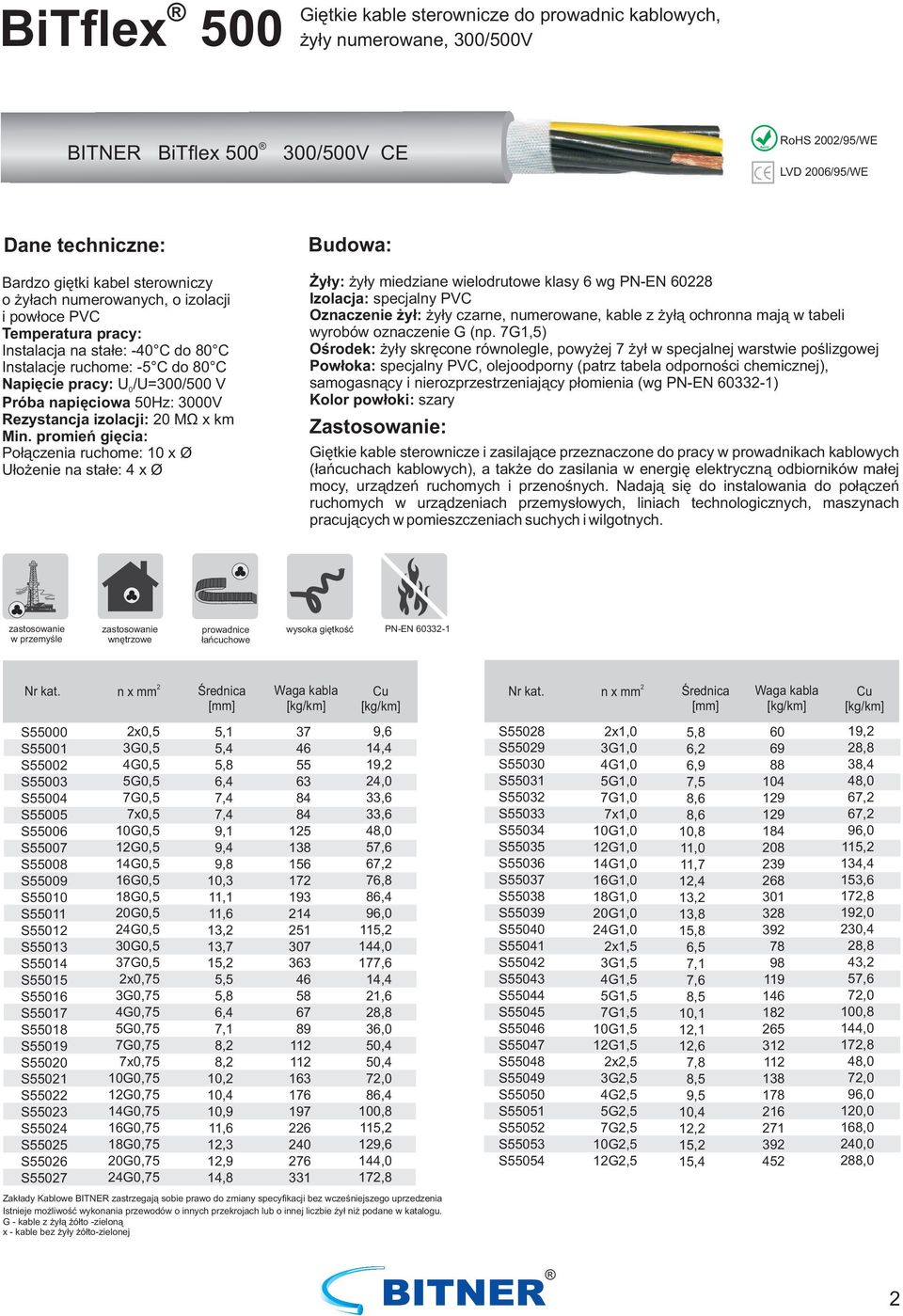

3 BiTflex 500 Giętkie kable sterownicze do prowadnic kablowych, żyły numerowane, 300/500V BiTflex /500V CE 00/95/WE LVD 006/95/WE Bardzo giętki kabel sterowniczy o żyłach numerowanych, o izolacji i powłoce PVC Instalacja na stałe: -40 C do 80 C Instalacje ruchome: -5 C do 80 C Napięcie pracy: U 0/U=300/500 V Próba napięciowa 50Hz: 3000V Rezystancja izolacji: 0 MΩ x km Połączenia ruchome: 10 x Ø Ułożenie na stałe: 4 x Ø Żyły: żyły miedziane wielodrutowe klasy 6 wg PN-EN 608 Izolacja: specjalny PVC Oznaczenie żył: żyły czarne, numerowane, kable z żyłą ochronna mają w tabeli wyrobów oznaczenie G (np. 7G1,5) Ośrodek: żyły skręcone równolegle, powyżej 7 żył w specjalnej warstwie poślizgowej Powłoka: specjalny PVC, olejoodporny (patrz tabela odporności chemicznej), samogasnący i nierozprzestrzeniający płomienia (wg PN-EN ) Kolor powłoki: szary Giętkie kable sterownicze i zasilające przeznaczone do pracy w prowadnikach kablowych (łańcuchach kablowych), a także do zasilania w energię elektryczną odbiorników małej mocy, urządzeń ruchomych i przenośnych. Nadają się do instalowania do połączeń ruchomych w urządzeniach przemysłowych, liniach technologicznych, maszynach pracujących w pomieszczeniach suchych i wilgotnych. wysoka giętkość PN-EN S55000 S55001 S5500 S55003 S55004 S55005 S55006 S55007 S55008 S55009 S55010 S55011 S5501 S55013 S55014 S55015 S55016 S55017 S55018 S55019 S5500 S5501 S550 S5503 S5504 S5505 S5506 S5507 x0,5 3G0,5 4G0,5 5G0,5 7G0,5 7x0,5 10G0,5 1G0,5 14G0,5 16G0,5 18G0,5 0G0,5 4G0,5 30G0,5 37G0,5 x0,75 3G0,75 4G0,75 5G0,75 7G0,75 7x0,75 10G0,75 1G0,75 14G0,75 16G0,75 18G0,75 0G0,75 4G0,75 5,1 5,4 5,8 6,4 7,4 7,4 9,1 9,4 9,8 10,3 11,1 11,6 13, 13,7 15, 5,5 5,8 6,4 7,1 8, 8, 10, 10,4 10,9 11,6 1,3 1,9 14, ,6 14,4 19, 4,0 33,6 33,6 48,0 57,6 67, 76,8 86,4 96,0 115, 144,0 177,6 14,4 1,6 8,8 36,0 50,4 50,4 7,0 86,4 100,8 115, 19,6 144,0 17,8 S5508 S5509 S55030 S55031 S5503 S55033 S55034 S55035 S55036 S55037 S55038 S55039 S55040 S55041 S5504 S55043 S55044 S55045 S55046 S55047 S55048 S55049 S55050 S55051 S5505 S55053 S55054 x1,0 3G1,0 4G1,0 5G1,0 7G1,0 7x1,0 10G1,0 1G1,0 14G1,0 16G1,0 18G1,0 0G1,0 4G1,0 x1,5 3G1,5 4G1,5 5G1,5 7G1,5 10G1,5 1G1,5 x,5 3G,5 4G,5 5G,5 7G,5 10G,5 1G,5 5,8 6, 6,9 7,5 8,6 8,6 10,8 11,0 11,7 1,4 13, 13,8 15,8 6,5 7,1 7,6 8,5 10,1 1,1 1,6 7,8 8,5 9,5 10,4 1, 15, 15, , 8,8 38,4 48,0 67, 67, 96,0 115, 134,4 153,6 17,8 19,0 30,4 8,8 43, 57,6 7,0 100,8 144,0 17,8 48,0 7,0 96,0 10,0 168,0 40,0 88,0 Zakłady Kablowe zastrzegają sobie prawo do zmiany specyfikacji bez wcześniejszego uprzedzenia Istnieje możliwość wykonania przewodów o innych przekrojach lub o innej liczbie żył niż podane w katalogu. G - kable z żyłą żółto -zieloną x - kable bez żyły żółto-zielonej

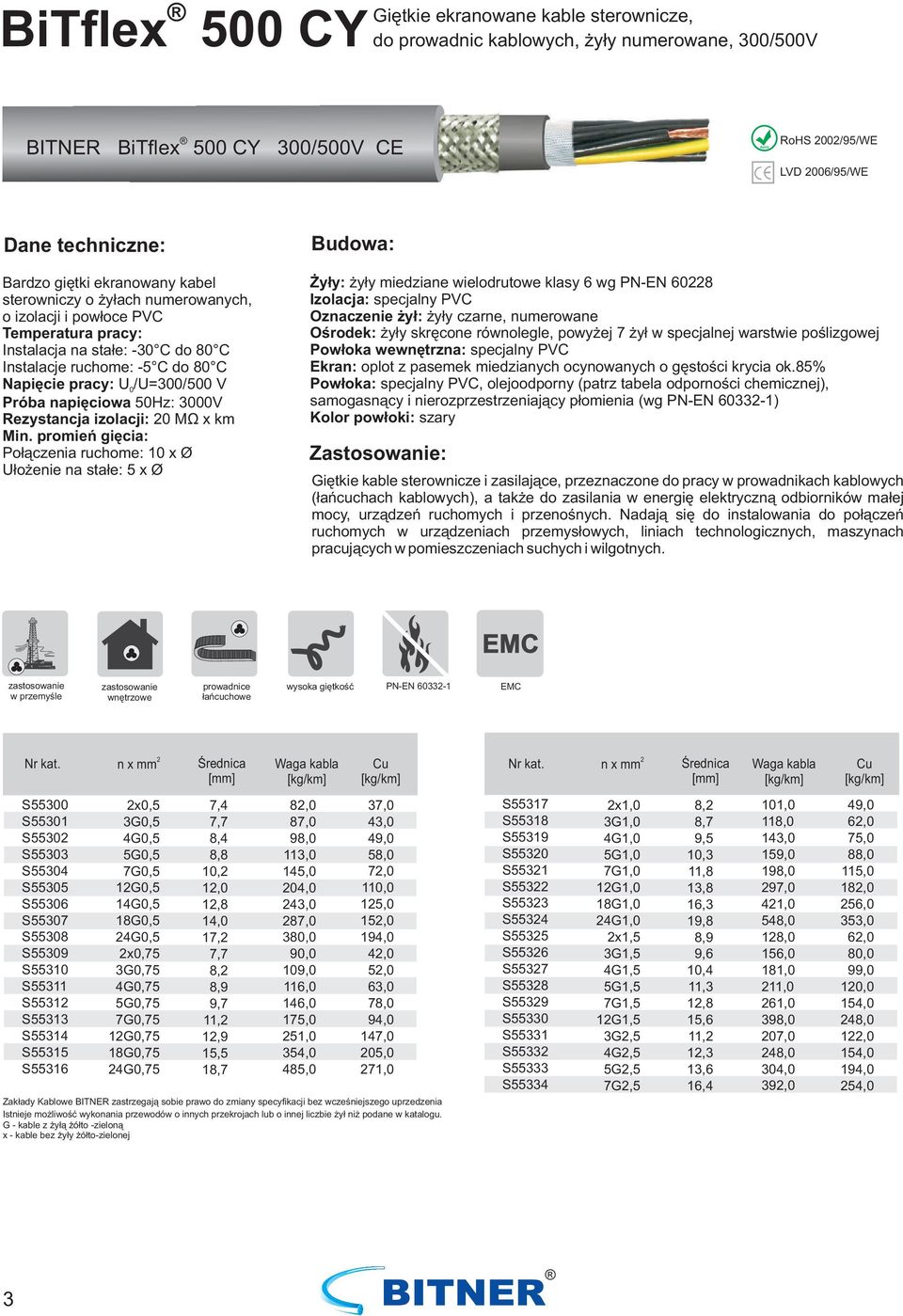

4 BiTflex 500 CY Giętkie ekranowane kable sterownicze, do prowadnic kablowych, żyły numerowane, 300/500V BiTflex 500 CY 300/500V CE 00/95/WE LVD 006/95/WE Bardzo giętki ekranowany kabel sterowniczy o żyłach numerowanych, o izolacji i powłoce PVC Instalacja na stałe: -30 C do 80 C Instalacje ruchome: -5 C do 80 C Napięcie pracy: U 0/U=300/500 V Próba napięciowa 50Hz: 3000V Rezystancja izolacji: 0 MΩ x km Połączenia ruchome: 10 x Ø Ułożenie na stałe: 5 x Ø Żyły: żyły miedziane wielodrutowe klasy 6 wg PN-EN 608 Izolacja: specjalny PVC Oznaczenie żył: żyły czarne, numerowane Ośrodek: żyły skręcone równolegle, powyżej 7 żył w specjalnej warstwie poślizgowej Powłoka wewnętrzna: specjalny PVC Ekran: oplot z pasemek miedzianych ocynowanych o gęstości krycia ok.85% Powłoka: specjalny PVC, olejoodporny (patrz tabela odporności chemicznej), samogasnący i nierozprzestrzeniający płomienia (wg PN-EN ) Kolor powłoki: szary Giętkie kable sterownicze i zasilające, przeznaczone do pracy w prowadnikach kablowych (łańcuchach kablowych), a także do zasilania w energię elektryczną odbiorników małej mocy, urządzeń ruchomych i przenośnych. Nadają się do instalowania do połączeń ruchomych w urządzeniach przemysłowych, liniach technologicznych, maszynach pracujących w pomieszczeniach suchych i wilgotnych. wysoka giętkość PN-EN S55300 S55301 S5530 S55303 S55304 S55305 S55306 S55307 S55308 S55309 S55310 S55311 S5531 S55313 S55314 S55315 S55316 x0,5 3G0,5 4G0,5 5G0,5 7G0,5 1G0,5 14G0,5 18G0,5 4G0,5 x0,75 3G0,75 4G0,75 5G0,75 7G0,75 1G0,75 18G0,75 4G0,75 7,4 7,7 8,4 8,8 10, 1,0 1,8 14,0 17, 7,7 8, 8,9 9,7 11, 1,9 15,5 18,7 8,0 87,0 98,0 113,0 145,0 04,0 43,0 87,0 380,0 90,0 109,0 116,0 146,0 175,0 51,0 354,0 485,0 37,0 43,0 49,0 58,0 7,0 110,0 15,0 15,0 194,0 4,0 5,0 63,0 78,0 94,0 147,0 05,0 71,0 Zakłady Kablowe zastrzegają sobie prawo do zmiany specyfikacji bez wcześniejszego uprzedzenia Istnieje możliwość wykonania przewodów o innych przekrojach lub o innej liczbie żył niż podane w katalogu. G - kable z żyłą żółto -zieloną x - kable bez żyły żółto-zielonej S55317 S55318 S55319 S5530 S5531 S553 S5533 S5534 S5535 S5536 S5537 S5538 S5539 S55330 S55331 S5533 S55333 S55334 x1,0 3G1,0 4G1,0 5G1,0 7G1,0 1G1,0 18G1,0 4G1,0 x1,5 3G1,5 4G1,5 5G1,5 7G1,5 1G1,5 3G,5 4G,5 5G,5 7G,5 8, 8,7 9,5 10,3 11,8 13,8 16,3 19,8 8,9 9,6 10,4 11,3 1,8 15,6 11, 1,3 13,6 16,4 101,0 118,0 143,0 159,0 198,0 97,0 41,0 548,0 18,0 156,0 181,0 11,0 61,0 398,0 07,0 48,0 304,0 39,0 49,0 6,0 75,0 88,0 115,0 18,0 56,0 353,0 6,0 80,0 99,0 10,0 154,0 48,0 1,0 154,0 194,0 54,0 3

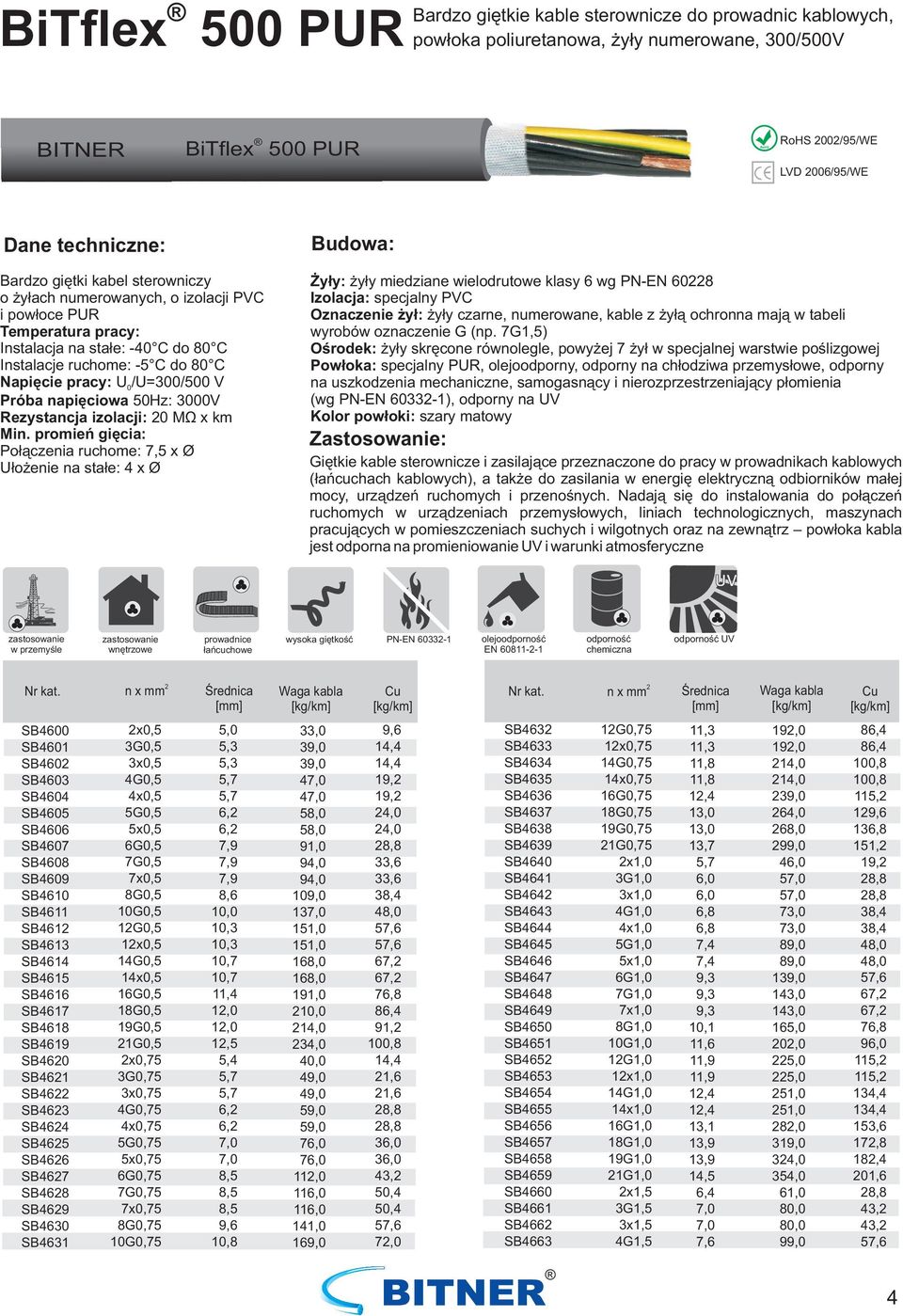

5 BiTflex 500 PUR Bardzo giętkie kable sterownicze do prowadnic kablowych, powłoka poliuretanowa, żyły numerowane, 300/500V BiTflex 500 PUR 00/95/WE LVD 006/95/WE Bardzo giętki kabel sterowniczy o żyłach numerowanych, o izolacji PVC i powłoce PUR Instalacja na stałe: -40 C do 80 C Instalacje ruchome: -5 C do 80 C Napięcie pracy: U 0/U=300/500 V Próba napięciowa 50Hz: 3000V Rezystancja izolacji: 0 MΩ x km Połączenia ruchome: 7,5 x Ø Ułożenie na stałe: 4 x Ø Żyły: żyły miedziane wielodrutowe klasy 6 wg PN-EN 608 Izolacja: specjalny PVC Oznaczenie żył: żyły czarne, numerowane, kable z żyłą ochronna mają w tabeli wyrobów oznaczenie G (np. 7G1,5) Ośrodek: żyły skręcone równolegle, powyżej 7 żył w specjalnej warstwie poślizgowej Powłoka: specjalny PUR, olejoodporny, odporny na chłodziwa przemysłowe, odporny na uszkodzenia mechaniczne, samogasnący i nierozprzestrzeniający płomienia (wg PN-EN ), odporny na UV Kolor powłoki: szary matowy Giętkie kable sterownicze i zasilające przeznaczone do pracy w prowadnikach kablowych (łańcuchach kablowych), a także do zasilania w energię elektryczną odbiorników małej mocy, urządzeń ruchomych i przenośnych. Nadają się do instalowania do połączeń ruchomych w urządzeniach przemysłowych, liniach technologicznych, maszynach pracujących w pomieszczeniach suchych i wilgotnych oraz na zewnątrz powłoka kabla jest odporna na promieniowanie UV i warunki atmosferyczne UV wysoka giętkość PN-EN olejo EN chemiczna UV SB4600 SB4601 SB460 SB4603 SB4604 SB4605 SB4606 SB4607 SB4608 SB4609 SB4610 SB4611 SB461 SB4613 SB4614 SB4615 SB4616 SB4617 SB4618 SB4619 SB460 SB461 SB46 SB463 SB464 SB465 SB466 SB467 SB468 SB469 SB4630 SB4631 x0,5 3G0,5 3x0,5 4G0,5 4x0,5 5G0,5 5x0,5 6G0,5 7G0,5 7x0,5 8G0,5 10G0,5 1G0,5 1x0,5 14G0,5 14x0,5 16G0,5 18G0,5 19G0,5 1G0,5 x0,75 3G0,75 3x0,75 4G0,75 4x0,75 5G0,75 5x0,75 6G0,75 7G0,75 7x0,75 8G0,75 10G0,75 5,0 5,3 5,3 5,7 5,7 6, 6, 7,9 7,9 7,9 8,6 10,0 10,3 10,3 10,7 10,7 11,4 1,0 1,0 1,5 5,4 5,7 5,7 6, 6, 7,0 7,0 8,5 8,5 8,5 9,6 10,8 33,0 39,0 39,0 47,0 47,0 58,0 58,0 91,0 94,0 94,0 109,0 137,0 151,0 151,0 168,0 168,0 191,0 10,0 14,0 34,0 40,0 49,0 49,0 59,0 59,0 76,0 76,0 11,0 116,0 116,0 141,0 169,0 9,6 14,4 14,4 19, 19, 4,0 4,0 8,8 33,6 33,6 38,4 48,0 57,6 57,6 67, 67, 76,8 86,4 91, 100,8 14,4 1,6 1,6 8,8 8,8 36,0 36,0 43, 50,4 50,4 57,6 7,0 SB463 SB4633 SB4634 SB4635 SB4636 SB4637 SB4638 SB4639 SB4640 SB4641 SB464 SB4643 SB4644 SB4645 SB4646 SB4647 SB4648 SB4649 SB4650 SB4651 SB465 SB4653 SB4654 SB4655 SB4656 SB4657 SB4658 SB4659 SB4660 SB4661 SB466 SB4663 1G0,75 1x0,75 14G0,75 14x0,75 16G0,75 18G0,75 19G0,75 1G0,75 x1,0 3G1,0 3x1,0 4G1,0 4x1,0 5G1,0 5x1,0 6G1,0 7G1,0 7x1,0 8G1,0 10G1,0 1G1,0 1x1,0 14G1,0 14x1,0 16G1,0 18G1,0 19G1,0 1G1,0 x1,5 3G1,5 3x1,5 4G1,5 11,3 11,3 11,8 11,8 1,4 13,0 13,0 13,7 5,7 6,0 6,0 6,8 6,8 7,4 7,4 10,1 11,6 11,9 11,9 1,4 1,4 13,1 13,9 13,9 14,5 6,4 7,0 7,0 7,6 19,0 19,0 14,0 14,0 39,0 64,0 68,0 99,0 46,0 57,0 57,0 73,0 73,0 89,0 89,0 139,0 143,0 143,0 165,0 0,0 5,0 5,0 51,0 51,0 8,0 319,0 34,0 354,0 61,0 80,0 80,0 99,0 86,4 86,4 100,8 100,8 115, 19,6 136,8 151, 19, 8,8 8,8 38,4 38,4 48,0 48,0 57,6 67, 67, 76,8 96,0 115, 115, 134,4 134,4 153,6 17,8 18,4 01,6 8,8 43, 43, 57,6 4

6 BiTflex 500 PUR Bardzo giętkie kable sterownicze do prowadnic kablowych, powłoka poliuretanowa, żyły numerowane, 300/500V SB4664 SB4665 SB4666 SB4667 SB4668 SB4669 SB4670 SB4671 SB467 SB4673 SB4674 4x1,5 5G1,5 5x1,5 6G1,5 7G1,5 7x1,5 8G1,5 10G1,5 1G1,5 1x1,5 x,5 7,6 8,3 8,3 10,4 10,4 10,4 11,5 13,0 13,6 13,6 7,7 99,0 11,0 11,0 181,0 189,0 189,0 3,0 68,0 307,0 307,0 93,0 57,6 7,0 7,0 86,4 100,8 100,8 115, 144,0 17,8 17,8 48,0 Zakłady Kablowe zastrzegają sobie prawo do zmiany specyfikacji bez wcześniejszego uprzedzenia Istnieje możliwość wykonania przewodów o innych przekrojach lub o innej liczbie żył niż podane w katalogu. G - kable z żyłą żółto -zieloną x - kable bez żyły żółto-zielonej SB4675 SB4676 SB4677 SB4678 SB4679 SB4680 SB4681 SB468 SB4683 SB4684 SB4685 SB4686 3G,5 3x,5 4G,5 4x,5 5G,5 5x,5 6G,5 7G,5 7x,5 8G,5 10G,5 1G,5 8, 8, 9,4 9,4 10, 10, 1, 1, 1, 13,6 15,4 16,3 118,0 118,0 154,0 154,0 189,0 189,0 67,0 81,0 81,0 331,0 399,0 464,0 7,0 7,0 96,0 96,0 10,0 10,0 144,0 168,0 168,0 19,0 4,0 4,0 5

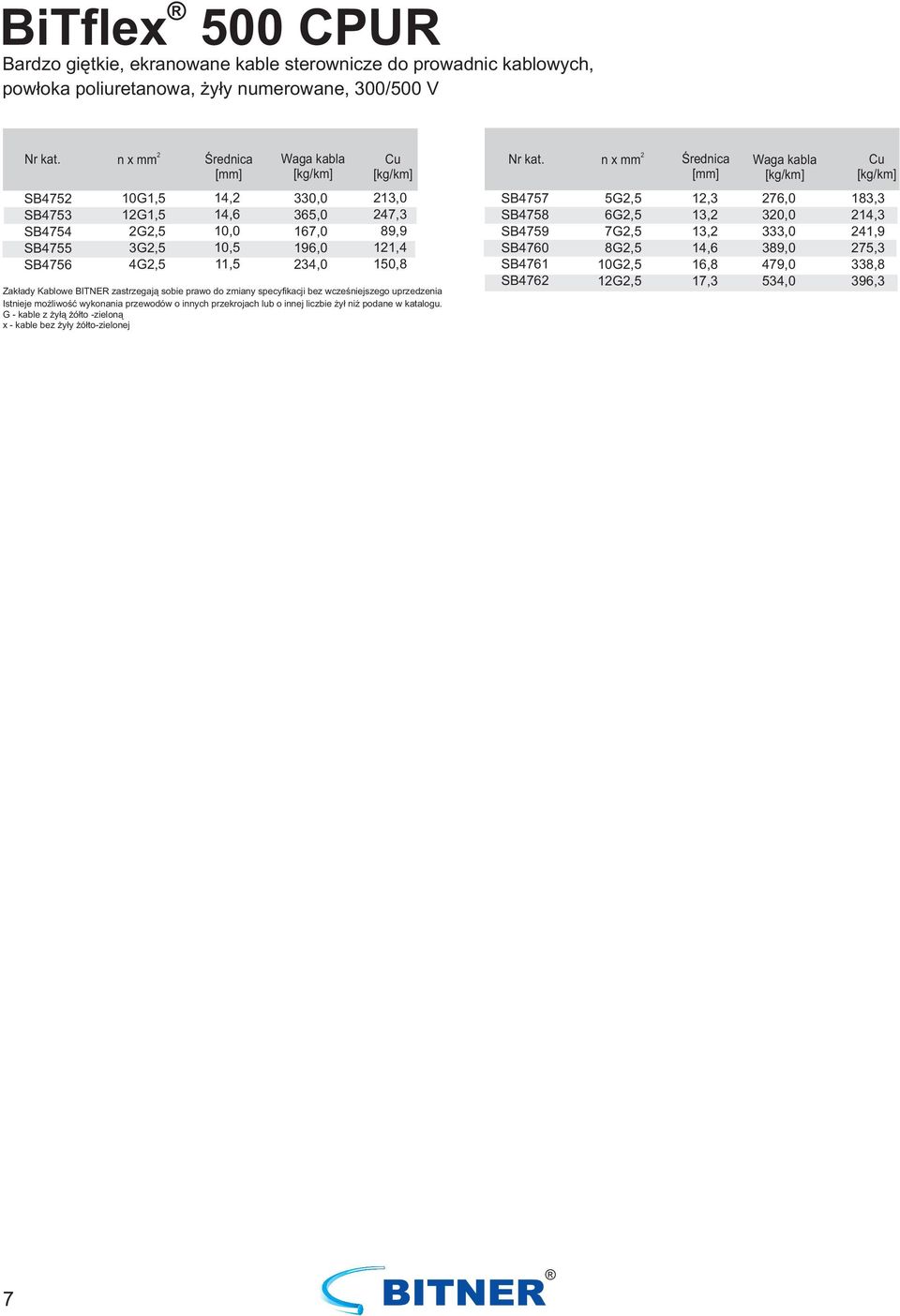

7 BiTflex 500 CPUR Bardzo giętkie, ekranowane kable sterownicze do prowadnic kablowych, powłoka poliuretanowa, żyły numerowane, 300/500 V BiTflex 500 CPUR 00/95/WE LVD 006/95/WE Bardzo giętki, ekranowany kabel sterowniczy o żyłach numerowanych, o izolacji PVC i powłoce PUR Instalacja na stałe: -40 C do 80 C Instalacje ruchome: -5 C do 80 C Napięcie pracy: U 0/U=300/500 V Próba napięciowa 50Hz: 3000V Rezystancja izolacji: 0 MΩ x km Połączenia ruchome: 7,5 x Ø Ułożenie na stałe: 4 x Ø zewnętrzne Żyły: żyły miedziane wielodrutowe klasy 6 wg PN-EN 608 Izolacja: specjalny PVC Oznaczenie żył: żyły czarne, numerowane, kable z żyłą ochronna mają w tabeli wyrobów oznaczenie G (np. 7G1,5) Ośrodek: żyły skręcone równolegle, powyżej 7 żył w specjalnej warstwie poślizgowej Powłoka wewnętrzna: specjalny PVC Ekran: oplot z pasemek miedzianych ocynowanych o gęstości krycia ok.85% Powłoka: specjalny PUR, olejoodporny, odporny na chłodziwa przemysłowe, odporny na uszkodzenia mechaniczne, samogasnący i nierozprzestrzeniający płomienia (wg PN-EN ), odporny na UV Kolor powłoki: szary matowy Giętkie kable sterownicze i zasilające przeznaczone do pracy w prowadnikach kablowych (łańcuchach kablowych), a także do zasilania w energię elektryczną odbiorników małej mocy, urządzeń ruchomych i przenośnych. Zastosowany ekran chroni przesyłane sygnały przed wpływem zakłóceń elektromagnetycznych. Nadają się do instalowania do połączeń ruchomych w urządzeniach przemysłowych, liniach technologicznych, maszynach pracujących w pomieszczeniach suchych i wilgotnych oraz na zewnątrz powłoka kabla jest odporna na promieniowanie UV i warunki atmosferyczne. UV wysoka giętkość PN-EN olejo EN chemiczna UV SB4700 SB4701 SB470 SB4703 SB4704 SB4705 SB4706 SB4707 SB4708 SB4709 SB4710 SB4711 SB471 SB4713 SB4714 SB4715 SB4716 SB4717 SB4718 SB4719 SB470 SB471 SB47 SB473 SB474 SB475 x0,5 3G0,5 4G0,5 5G0,5 6G0,5 7G0,5 8G0,5 10G0,5 1G0,5 14G0,5 16G0,5 18G0,5 19G0,5 1G0,5 4G0,5 x0,75 3G0,75 4G0,75 5G0,75 6G0,75 7G0,75 8G0,75 10G0,75 1G0,75 14G0,75 16G0,75 7,1 7,4 7,8 8,3 10,0 11,0 11,5 11,9 1,4 13,0 13,0 13,7 14,9 7,5 7,8 8,3 9,9 9,9 10,6 1,0 1,3 1,8 13,6 78,0 86,0 97,0 111,0 13,0 136,0 154,0 180,0 00,0 18,0 41,0 6,0 65,0 93,0 330,0 88,0 98,0 113,0 138,0 157,0 161,0 183,0 0,0 41,0 64,0 98,0 36,1 4,0 49,0 57,3 65,9 71,7 80,7 96,6 109,4 1,7 137,5 151,3 157,0 171,0 193,8 41,6 51,3 6,3 73,6 84,9 93,3 106, 17,0 146,5 164,8 184,7 SB476 SB477 SB478 SB479 SB4730 SB4731 SB473 SB4733 SB4734 SB4735 SB4736 SB4737 SB4738 SB4739 SB4740 SB4741 SB474 SB4743 SB4744 SB4745 SB4746 SB4747 SB4748 SB4749 SB4750 SB G0,75 19G0,75 1G0,75 4G0,75 x1,0 3G1,0 4G1,0 5G1,0 6G1,0 7G1,0 8G1,0 10G1,0 1G1,0 14G1,0 16G1,0 18G1,0 19G1,0 1G1,0 4G1,0 x1,5 3G1,5 4G1,5 5G1,5 6G1,5 7G1,5 8G1,5 14, 14, 14,7 16,5 7,8 8,1 9,1 9,7 10,3 10,3 11,3 1,6 1,9 13,6 14,3 14,9 14,9 15,9 17,4 8,5 9,9 10,6 11,6 11,6 1,5 36,0 330,0 358,0 417,0 97,0 111,0 135,0 156,0 178,0 183,0 1,0 5,0 76,0 310,0 344,0 379,0 383,0 430,0 485,0 119,0 144,0 168,0 197,0 30,0 38,0 73,0 04,1 1,5 31,7 63,5 48, 61,8 74,9 88,9 10,9 114,0 18,6 157,1 180,8 05,5 31,0 56,0 67,1 9,5 33,4 61,6 79,6 98,5 119,1 137,3 153,4 174,1 6

8 BiTflex 500 CPUR Bardzo giętkie, ekranowane kable sterownicze do prowadnic kablowych, powłoka poliuretanowa, żyły numerowane, 300/500 V SB475 SB4753 SB4754 SB4755 SB G1,5 1G1,5 G,5 3G,5 4G,5 14, 14,6 10,0 10,5 11,5 330,0 365,0 167,0 196,0 34,0 13,0 47,3 89,9 11,4 150,8 Zakłady Kablowe zastrzegają sobie prawo do zmiany specyfikacji bez wcześniejszego uprzedzenia Istnieje możliwość wykonania przewodów o innych przekrojach lub o innej liczbie żył niż podane w katalogu. G - kable z żyłą żółto -zieloną x - kable bez żyły żółto-zielonej SB4757 SB4758 SB4759 SB4760 SB4761 SB476 5G,5 6G,5 7G,5 8G,5 10G,5 1G,5 1,3 13, 13, 14,6 16,8 17,3 76,0 30,0 333,0 389,0 479,0 534,0 183,3 14,3 41,9 75,3 338,8 396,3 7

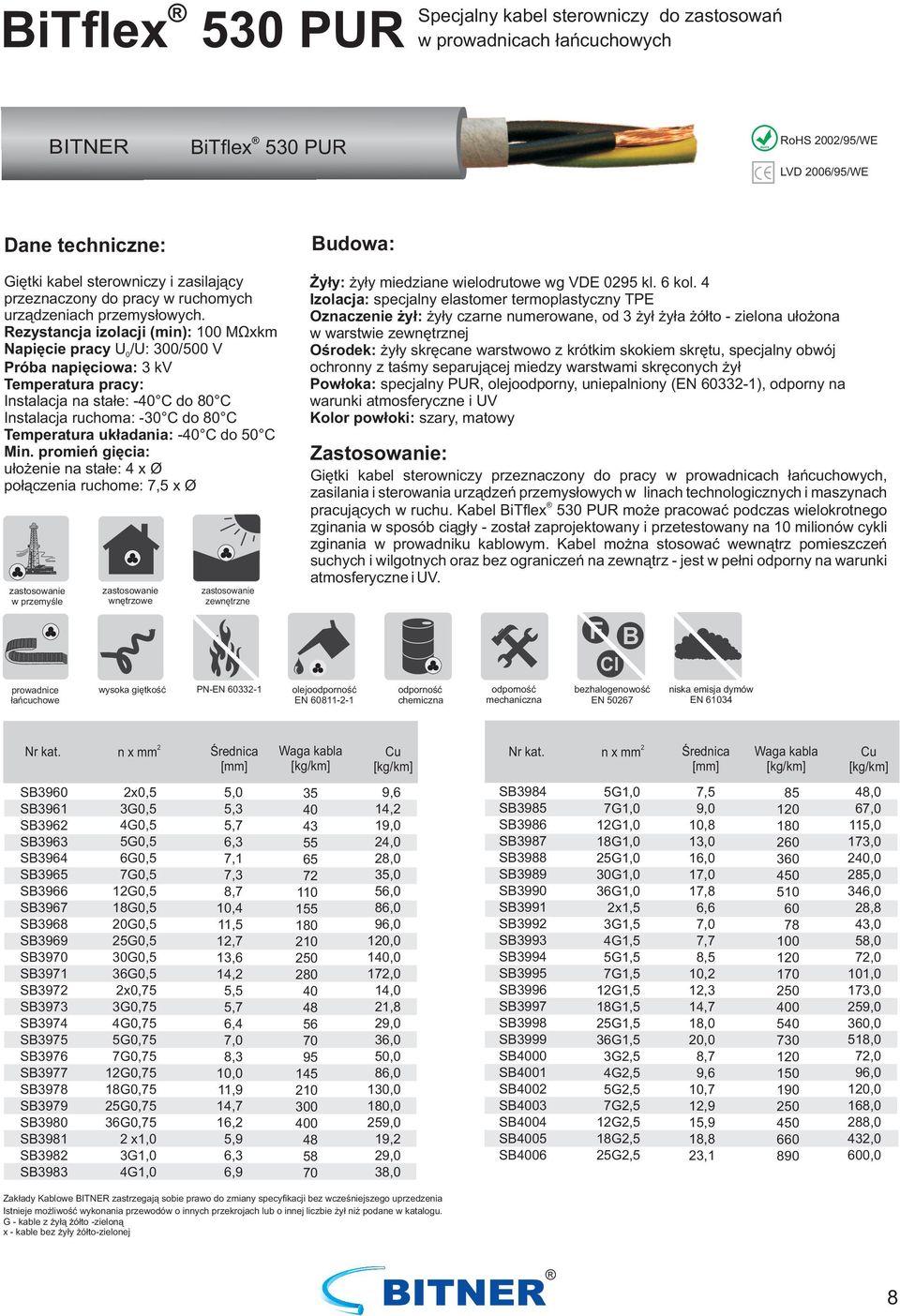

9 BiTflex 530 PUR Specjalny kabel sterowniczy do zastosowań w prowadnicach łańcuchowych BiTflex 530 PUR 00/95/WE LVD 006/95/WE Giętki kabel sterowniczy i zasilający przeznaczony do pracy w ruchomych urządzeniach przemysłowych. Rezystancja izolacji (min): 100 MΩxkm Napięcie pracy U 0/U: 300/500 V Próba napięciowa: 3 kv Instalacja na stałe: -40 C do 80 C Instalacja ruchoma: -30 C do 80 C Temperatura układania: -40 C do 50 C ułożenie na stałe: 4 x Ø połączenia ruchome: 7,5 x Ø wysoka giętkość zewnętrzne PN-EN Żyły: żyły miedziane wielodrutowe wg VDE 095 kl. 6 kol. 4 Izolacja: specjalny elastomer termoplastyczny TPE Oznaczenie żył: żyły czarne numerowane, od 3 żył żyła żółto - zielona ułożona w warstwie zewnętrznej Ośrodek: żyły skręcane warstwowo z krótkim skokiem skrętu, specjalny obwój ochronny z taśmy separującej miedzy warstwami skręconych żył Powłoka: specjalny PUR, olejoodporny, uniepalniony (EN ), odporny na warunki atmosferyczne i UV Kolor powłoki: szary, matowy Giętki kabel sterowniczy przeznaczony do pracy w prowadnicach łańcuchowych, zasilania i sterowania urządzeń przemysłowych w linach technologicznych i maszynach pracujących w ruchu. Kabel BiTflex 530 PUR może pracować podczas wielokrotnego zginania w sposób ciągły - został zaprojektowany i przetestowany na 10 milionów cykli zginania w prowadniku kablowym. Kabel można stosować wewnątrz pomieszczeń suchych i wilgotnych oraz bez ograniczeń na zewnątrz - jest w pełni odporny na warunki atmosferyczne i UV. olejo EN chemiczna mechaniczna F Cl B bezhalogenowość EN 5067 niska emisja dymów EN SB3960 SB3961 SB396 SB3963 SB3964 SB3965 SB3966 SB3967 SB3968 SB3969 SB3970 SB3971 SB397 SB3973 SB3974 SB3975 SB3976 SB3977 SB3978 SB3979 SB3980 SB3981 SB398 SB3983 x0,5 3G0,5 4G0,5 5G0,5 6G0,5 7G0,5 1G0,5 18G0,5 0G0,5 5G0,5 30G0,5 36G0,5 x0,75 3G0,75 4G0,75 5G0,75 7G0,75 1G0,75 18G0,75 5G0,75 36G0,75 x1,0 3G1,0 4G1,0 5,0 5,3 5,7 6,3 7,1 7,3 8,7 10,4 11,5 1,7 13,6 14, 5,5 5,7 6,4 7,0 8,3 10,0 11,9 14,7 16, 5,9 6,3 6, ,6 14, 19,0 4,0 8,0 35,0 56,0 86,0 96,0 10,0 140,0 17,0 14,0 1,8 9,0 36,0 50,0 86,0 130,0 180,0 59,0 19, 9,0 38,0 SB3984 SB3985 SB3986 SB3987 SB3988 SB3989 SB3990 SB3991 SB399 SB3993 SB3994 SB3995 SB3996 SB3997 SB3998 SB3999 SB4000 SB4001 SB400 SB4003 SB4004 SB4005 SB4006 5G1,0 7G1,0 1G1,0 18G1,0 5G1,0 30G1,0 36G1,0 x1,5 3G1,5 4G1,5 5G1,5 7G1,5 1G1,5 18G1,5 5G1,5 36G1,5 3G,5 4G,5 5G,5 7G,5 1G,5 18G,5 5G,5 7,5 9,0 10,8 13,0 16,0 17,0 17,8 6,6 7,0 7,7 8,5 10, 1,3 14,7 18,0 0,0 8,7 9,6 10,7 1,9 15,9 18,8 3, ,0 67,0 115,0 173,0 40,0 85,0 346,0 8,8 43,0 58,0 7,0 101,0 173,0 59,0 360,0 518,0 7,0 96,0 10,0 168,0 88,0 43,0 600,0 Zakłady Kablowe zastrzegają sobie prawo do zmiany specyfikacji bez wcześniejszego uprzedzenia Istnieje możliwość wykonania przewodów o innych przekrojach lub o innej liczbie żył niż podane w katalogu. G - kable z żyłą żółto -zieloną x - kable bez żyły żółto-zielonej 8

10 BiTflex 530 CPUR Specjalny kabel sterowniczy do zastosowań w prowadnicach łańcuchowych BiTflex 530 CPUR 00/95/WE LVD 006/95/WE Giętki kabel sterowniczy i zasilający przeznaczony do pracy w ruchomych urządzeniach przemysłowych. Rezystancja izolacji (min): 100 MΩxkm Napięcie pracy U 0/U: 300/500 V Próba napięciowa: 3 kv Instalacja na stałe: -40 C do 80 C Instalacja ruchoma: -30 C do 80 C Temperatura układania: -30 C do 50 C ułożenie na stałe: 5 x Ø połączenia ruchome: 10 x Ø zewnętrzne Żyły: żyły miedziane wielodrutowe wg VDE 095 kl. 6 kol. 4 Izolacja: specjalny elastomer termoplastyczny TPE Oznaczenie żył: żyły czarne numerowane, od 3 żył żyła żółto - zielona ułożona w warstwie zewnętrznej Ośrodek: żyły skręcane warstwowo z krótkim skokiem skrętu, specjalny obwój ochronny z taśmy separującej miedzy warstwami skręconych żył Powłoka wewnętrzna: bezhalogenowa mieszanka z elastomeru termoplastycznego TPE Ekran: oplot pleciony z pasemek miedzianych ocynowanych o kryciu ok. 85%, pod ekranem obwój ochronny z taśmy separującej na ekranie specjalna taśma wzmacniająca Powłoka: specjalny PUR, olejoodporny, uniepalniony (EN ), odporny na warunki atmosferyczne i UV Kolor powłoki: szary, matowy Giętki kabel sterowniczy przeznaczony do pracy w prowadnicach łańcuchowych, zasilania i sterowania urządzeń przemysłowych w linach technologicznych i maszynach pracujących w ruchu. Kabel BiTflex 530 CPUR może pracować podczas wielokrotnego zginania w sposób ciągły - został zaprojektowany i przetestowany na 10 milionów cykli zginania w prowadniku kablowym.kabel można stosować wewnątrz pomieszczeń suchych i wilgotnych oraz bez ograniczeń na zewnątrz - jest w pełni odporny na warunki atmosferyczne i UV. F Cl B wysoka giętkość PN-EN olejo EN chemiczna mechaniczna bezhalogenowość EN 5067 niska emisja dymów EN SB3900 SB3901 SB390 SB3903 SB3904 SB3905 SB3906 SB3907 SB3908 SB3909 SB3910 SB3911 SB391 SB3913 SB3914 SB3915 SB3916 SB3917 SB3918 SB3919 SB390 SB391 SB39 x0,5 3G0,5 4G0,5 5G0,5 6G0,5 7G0,5 1G0,5 18G0,5 0G0,5 5G0,5 30G0,5 36G0,5 x0,75 3G0,75 4G0,75 5G0,75 7G0,75 1G0,75 18G0,75 5G0,75 36G0,75 x1,0 3G1,0 6,8 7,0 7,4 8,1 8,7 10,8 1,6 13,5 15, 15,7 16,7 7,3 7,7 8, 8,8 10, 1,0 14,4 17, 19,1 7,7 8, Zakłady Kablowe zastrzegają sobie prawo do zmiany specyfikacji bez wcześniejszego uprzedzenia Istnieje możliwość wykonania przewodów o innych przekrojach lub o innej liczbie żył niż podane w katalogu. G - kable z żyłą żółto -zieloną x - kable bez żyły żółto-zielonej SB393 SB394 SB395 SB396 SB397 SB398 SB399 SB3930 SB3931 SB393 SB3933 SB3934 SB3935 SB3936 SB3937 SB3938 SB3939 SB3940 SB3941 SB394 SB3943 SB3944 SB3945 SB3946 4G1,0 5G1,0 7G1,0 1G1,0 18G1,0 5G1,0 30G1,0 36G1,0 x1,5 3G1,5 4G1,5 5G1,5 7G1,5 1G1,5 18G1,5 5G1,5 36G1,5 3G,5 4G,5 5G,5 7G,5 1G,5 18G,5 5G,5 8,7 9,5 11,0 13,0 15,6 19,0 19,6 0,8 8,3 8,9 9,6 10,5 1, 14,8 17, 0,9 3, 10,7 11,6 1,7 15,3 18,5 1,8 6,

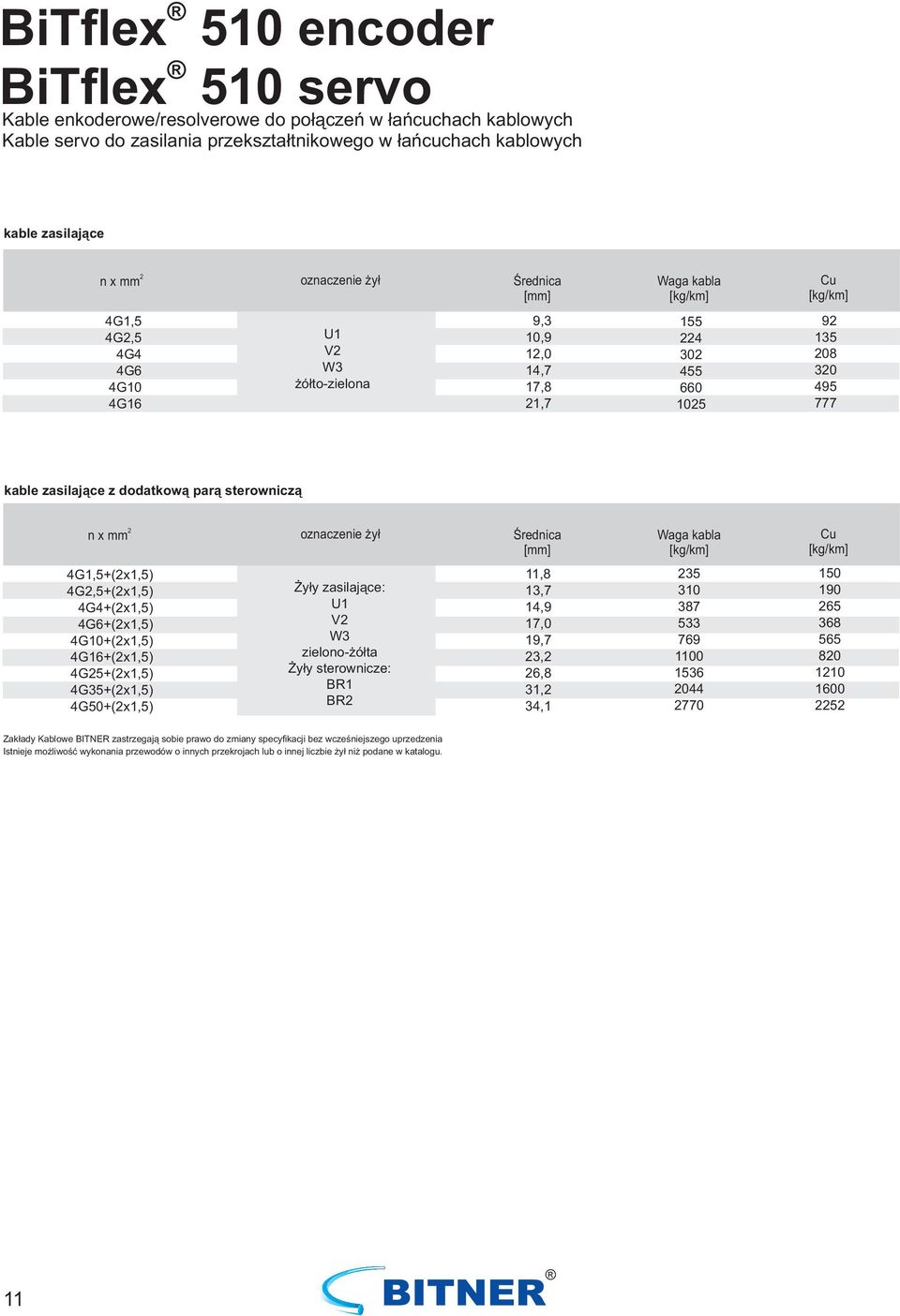

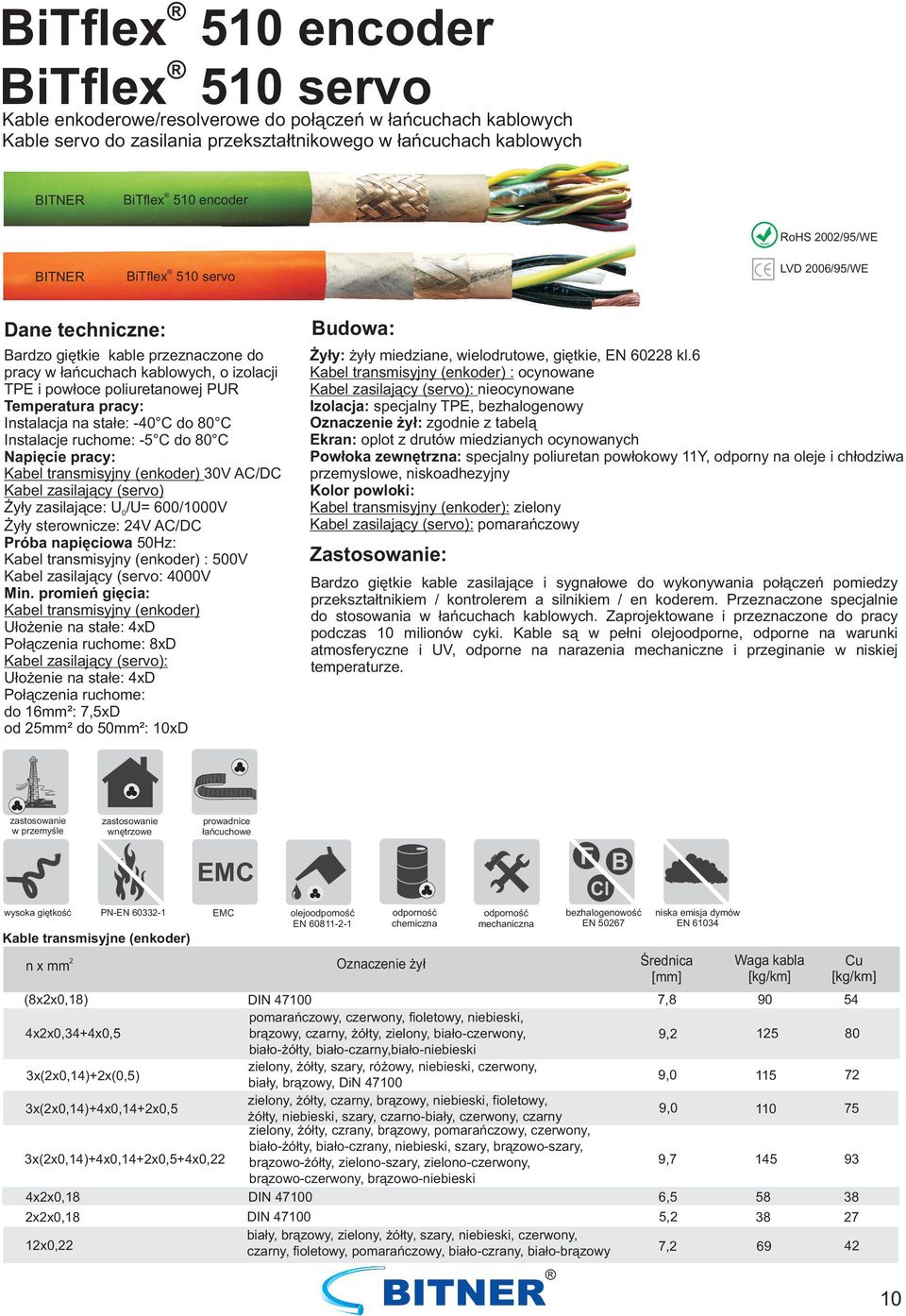

11 BiTflex 510 encoder BiTflex 510 servo Kable enkoderowe/resolverowe do połączeń w łańcuchach kablowych Kable servo do zasilania przekształtnikowego w łańcuchach kablowych BiTflex 510 encoder 00/95/WE BiTflex 510 servo LVD 006/95/WE Bardzo giętkie kable przeznaczone do pracy w łańcuchach kablowych, o izolacji TPE i powłoce poliuretanowej PUR Instalacja na stałe: -40 C do 80 C Instalacje ruchome: -5 C do 80 C Napięcie pracy: Kabel transmisyjny (enkoder) 30V AC/DC Kabel zasilający (servo) Żyły zasilające: U 0/U= 600/1000V Żyły sterownicze: 4V AC/DC Próba napięciowa 50Hz: Kabel transmisyjny (enkoder) : 500V Kabel zasilający (servo: 4000V Kabel transmisyjny (enkoder) Ułożenie na stałe: 4xD Połączenia ruchome: 8xD Kabel zasilający (servo): Ułożenie na stałe: 4xD Połączenia ruchome: do 16mm²: 7,5xD od 5mm² do 50mm²: 10xD Żyły: żyły miedziane, wielodrutowe, giętkie, EN 608 kl.6 Kabel transmisyjny (enkoder) : ocynowane Kabel zasilający (servo): nieocynowane Izolacja: specjalny TPE, bezhalogenowy Oznaczenie żył: zgodnie z tabelą Ekran: oplot z drutów miedzianych ocynowanych Powłoka zewnętrzna: specjalny poliuretan powłokowy 11Y, odporny na oleje i chłodziwa przemyslowe, niskoadhezyjny Kolor powloki: Kabel transmisyjny (enkoder): zielony Kabel zasilający (servo): pomarańczowy Bardzo giętkie kable zasilające i sygnałowe do wykonywania połączeń pomiedzy przekształtnikiem / kontrolerem a silnikiem / en koderem. Przeznaczone specjalnie do stosowania w łańcuchach kablowych. Zaprojektowane i przeznaczone do pracy podczas 10 milionów cyki. Kable są w pełni olejoodporne, odporne na warunki atmosferyczne i UV, odporne na narazenia mechaniczne i przeginanie w niskiej temperaturze. wysoka giętkość Kable transmisyjne (enkoder) Oznaczenie żył (8xx0,18) DIN ,8 90 pomarańczowy, czerwony, fioletowy, niebieski, 4xx0,34+4x0,5 brązowy, czarny, żółty, zielony, biało-czerwony, 9, 15 biało-żółty, biało-czarny,biało-niebieski 3x(x0,14)+x(0,5) zielony, żółty, szary, różowy, niebieski, czerwony, biały, brązowy, DiN , x(x0,14)+4x0,14+x0,5 zielony, żółty, czarny, brązowy, niebieski, fioletowy, żółty, niebieski, szary, czarno-biały, czerwony, czarny zielony, żółty, czrany, brązowy, pomarańczowy, czerwony, 9,0 110 biało-żółty, biało-czrany, niebieski, szary, brązowo-szary, 3x(x0,14)+4x0,14+x0,5+4x0, brązowo-żółty, zielono-szary, zielono-czerwony, brązowo-czerwony, brązowo-niebieski 9, xx0,18 DIN ,5 58 xx0,18 1x0, PN-EN olejo EN chemiczna mechaniczna DIN biały, brązowy, zielony, żółty, szary, niebieski, czerwony, czarny, fioletowy, pomarańczowy, biało-czrany, biało-brązowy F Cl B bezhalogenowość EN 5067 niska emisja dymów EN , ,

12 BiTflex 510 encoder BiTflex 510 servo Kable enkoderowe/resolverowe do połączeń w łańcuchach kablowych Kable servo do zasilania przekształtnikowego w łańcuchach kablowych kable zasilające oznaczenie żył 4G1,5 4G,5 4G4 4G6 4G10 4G16 U1 V W3 żółto-zielona 10,9 1,0 14,7 17,8 1, kable zasilające z dodatkową parą sterowniczą oznaczenie żył 4G1,5+(x1,5) 4G,5+(x1,5) 4G4+(x1,5) 4G6+(x1,5) 4G10+(x1,5) 4G16+(x1,5) 4G5+(x1,5) 4G35+(x1,5) 4G50+(x1,5) Żyły zasilające: U1 V W3 zielono-żółta Żyły sterownicze: BR1 BR 11,8 13,7 14,9 17,0 19,7 3, 6,8 31, 34, Zakłady Kablowe zastrzegają sobie prawo do zmiany specyfikacji bez wcześniejszego uprzedzenia Istnieje możliwość wykonania przewodów o innych przekrojach lub o innej liczbie żył niż podane w katalogu. 11

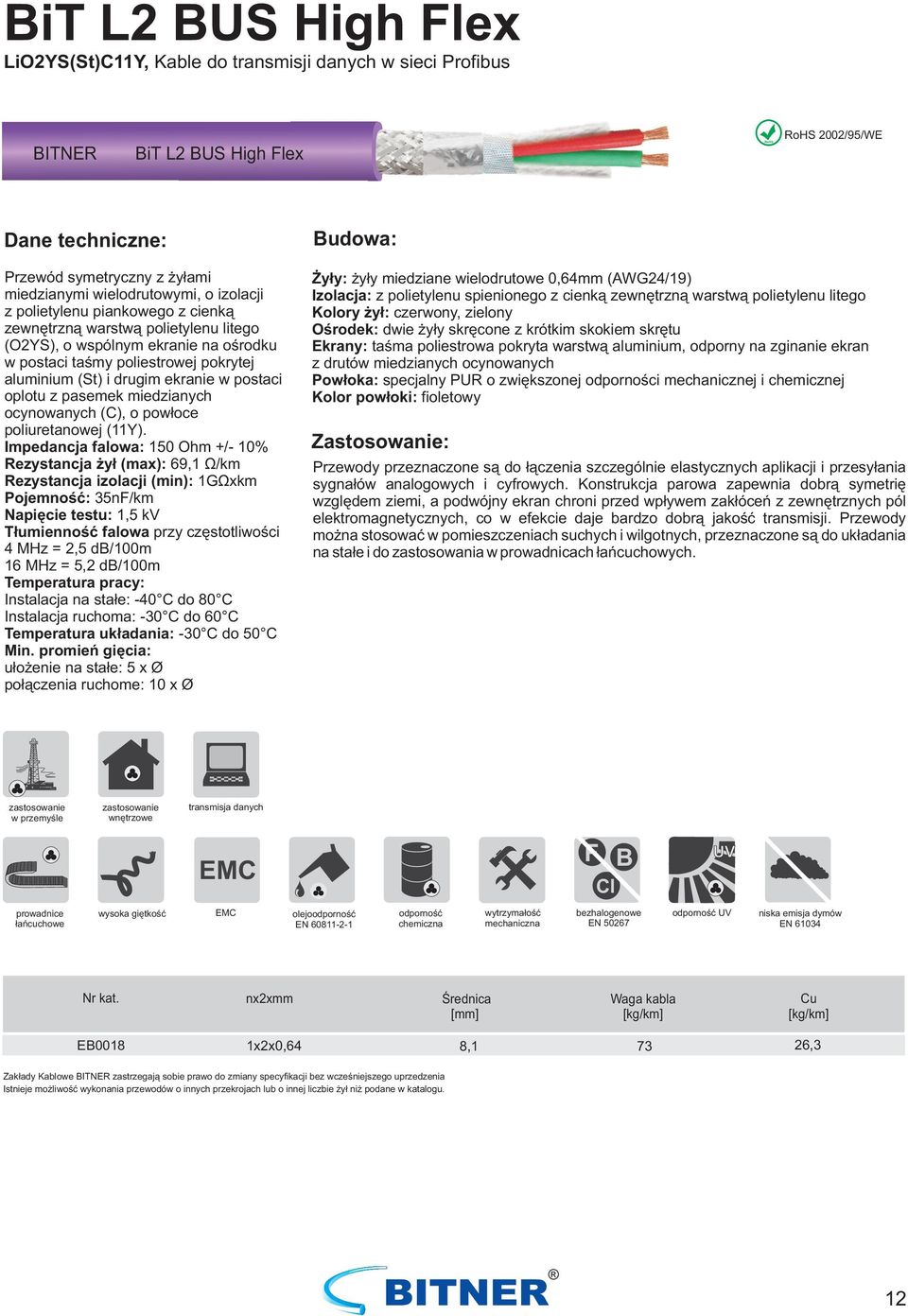

13 BiT L BUS High Flex LiOYS(St)C11Y, Kable do transmisji danych w sieci Profibus BiT L BUS High Flex 00/95/WE Przewód symetryczny z żyłami miedzianymi wielodrutowymi, o izolacji z polietylenu piankowego z cienką zewnętrzną warstwą polietylenu litego (OYS), o wspólnym ekranie na ośrodku w postaci taśmy poliestrowej pokrytej aluminium (St) i drugim ekranie w postaci oplotu z pasemek miedzianych ocynowanych (C), o powłoce poliuretanowej (11Y). Impedancja falowa: 150 Ohm +/- 10% Rezystancja żył (max): 69,1 Ω/km Rezystancja izolacji (min): 1GΩxkm Pojemność: 35nF/km Napięcie testu: 1,5 kv Tłumienność falowa przy częstotliwości 4 MHz =,5 db/100m 16 MHz = 5, db/100m Instalacja na stałe: -40 C do 80 C Instalacja ruchoma: -30 C do 60 C Temperatura układania: -30 C do 50 C ułożenie na stałe: 5 x Ø połączenia ruchome: 10 x Ø Żyły: żyły miedziane wielodrutowe 0,64mm (AWG4/19) Izolacja: z polietylenu spienionego z cienką zewnętrzną warstwą polietylenu litego Kolory żył: czerwony, zielony Ośrodek: dwie żyły skręcone z krótkim skokiem skrętu Ekrany: taśma poliestrowa pokryta warstwą aluminium, odporny na zginanie ekran z drutów miedzianych ocynowanych Powłoka: specjalny PUR o zwiększonej odporności mechanicznej i chemicznej Kolor powłoki: fioletowy Przewody przeznaczone są do łączenia szczególnie elastycznych aplikacji i przesyłania sygnałów analogowych i cyfrowych. Konstrukcja parowa zapewnia dobrą symetrię względem ziemi, a podwójny ekran chroni przed wpływem zakłóceń z zewnętrznych pól elektromagnetycznych, co w efekcie daje bardzo dobrą jakość transmisji. Przewody można stosować w pomieszczeniach suchych i wilgotnych, przeznaczone są do układania na stałe i do zastosowania w prowadnicach łańcuchowych. transmisja danych F Cl B UV wysoka giętkość olejo EN chemiczna wytrzymałość mechaniczna bezhalogenowe EN 5067 UV niska emisja dymów EN nxxmm EB0018 1xx0,64 8,1 73 6,3 Zakłady Kablowe zastrzegają sobie prawo do zmiany specyfikacji bez wcześniejszego uprzedzenia Istnieje możliwość wykonania przewodów o innych przekrojach lub o innej liczbie żył niż podane w katalogu. 1

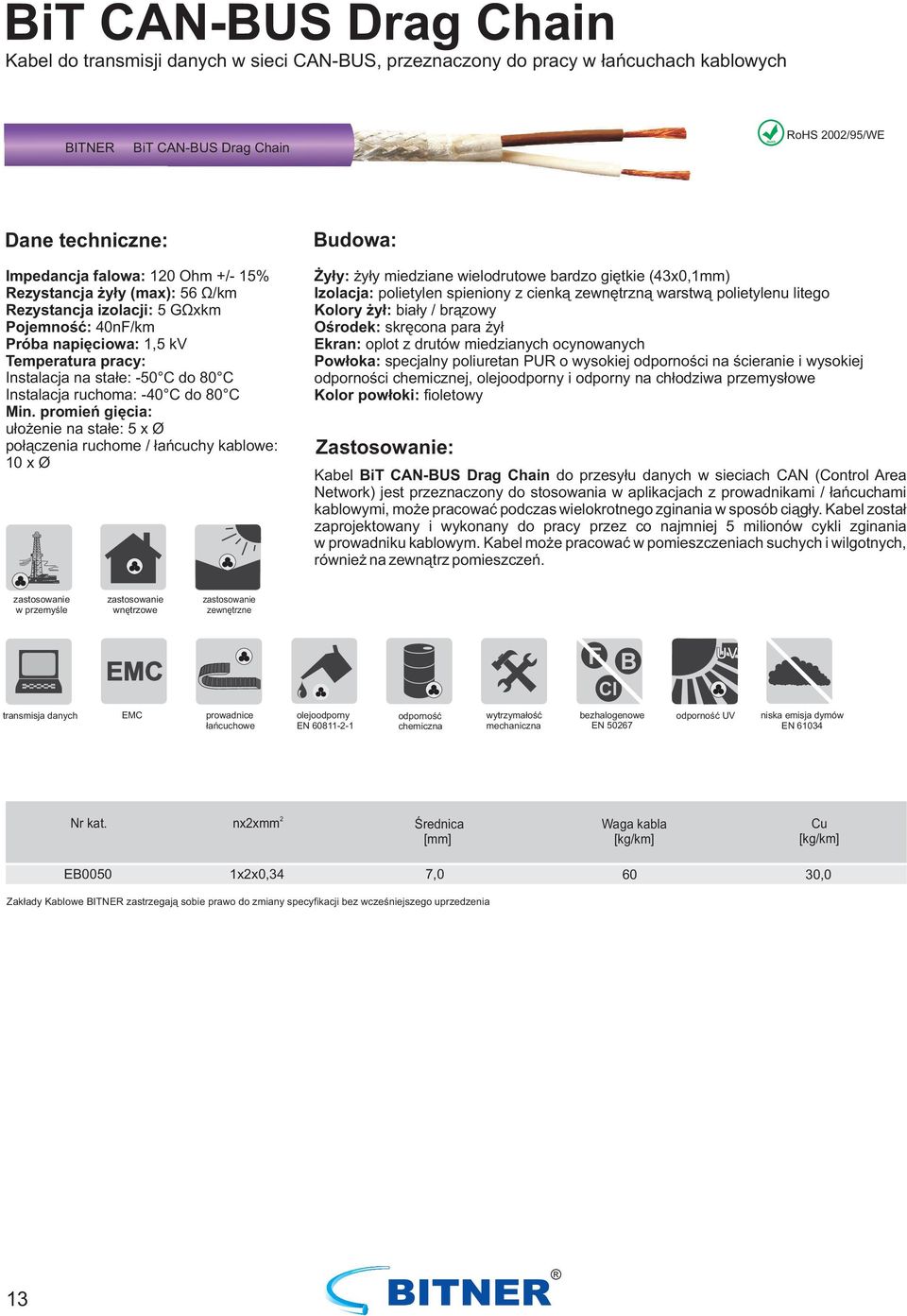

14 BiT CAN-BUS Drag Chain Kabel do transmisji danych w sieci CAN-BUS, przeznaczony do pracy w łańcuchach kablowych BiT CAN-BUS Drag Chain 00/95/WE Impedancja falowa: 10 Ohm +/- 15% Rezystancja żyły (max): 56 Ω/km Rezystancja izolacji: 5 GΩxkm Pojemność: 40nF/km Próba napięciowa: 1,5 kv Instalacja na stałe: -50 C do 80 C Instalacja ruchoma: -40 C do 80 C ułożenie na stałe: 5 x Ø połączenia ruchome / łańcuchy kablowe: 10 x Ø Żyły: żyły miedziane wielodrutowe bardzo giętkie (43x0,1mm) Izolacja: polietylen spieniony z cienką zewnętrzną warstwą polietylenu litego Kolory żył: biały / brązowy Ośrodek: skręcona para żył Ekran: oplot z drutów miedzianych ocynowanych Powłoka: specjalny poliuretan PUR o wysokiej odporności na ścieranie i wysokiej odporności chemicznej, olejoodporny i odporny na chłodziwa przemysłowe Kolor powłoki: fioletowy Kabel BiT CAN-BUS Drag Chain do przesyłu danych w sieciach CAN (Control Area Network) jest przeznaczony do stosowania w aplikacjach z prowadnikami / łańcuchami kablowymi, może pracować podczas wielokrotnego zginania w sposób ciągły. Kabel został zaprojektowany i wykonany do pracy przez co najmniej 5 milionów cykli zginania w prowadniku kablowym. Kabel może pracować w pomieszczeniach suchych i wilgotnych, również na zewnątrz pomieszczeń. zewnętrzne F Cl B UV transmisja danych olejoodporny EN chemiczna wytrzymałość mechaniczna bezhalogenowe EN 5067 UV niska emisja dymów EN nxxmm EB0050 1xx0,34 7, ,0 Zakłady Kablowe zastrzegają sobie prawo do zmiany specyfikacji bez wcześniejszego uprzedzenia 13

15 Notatki

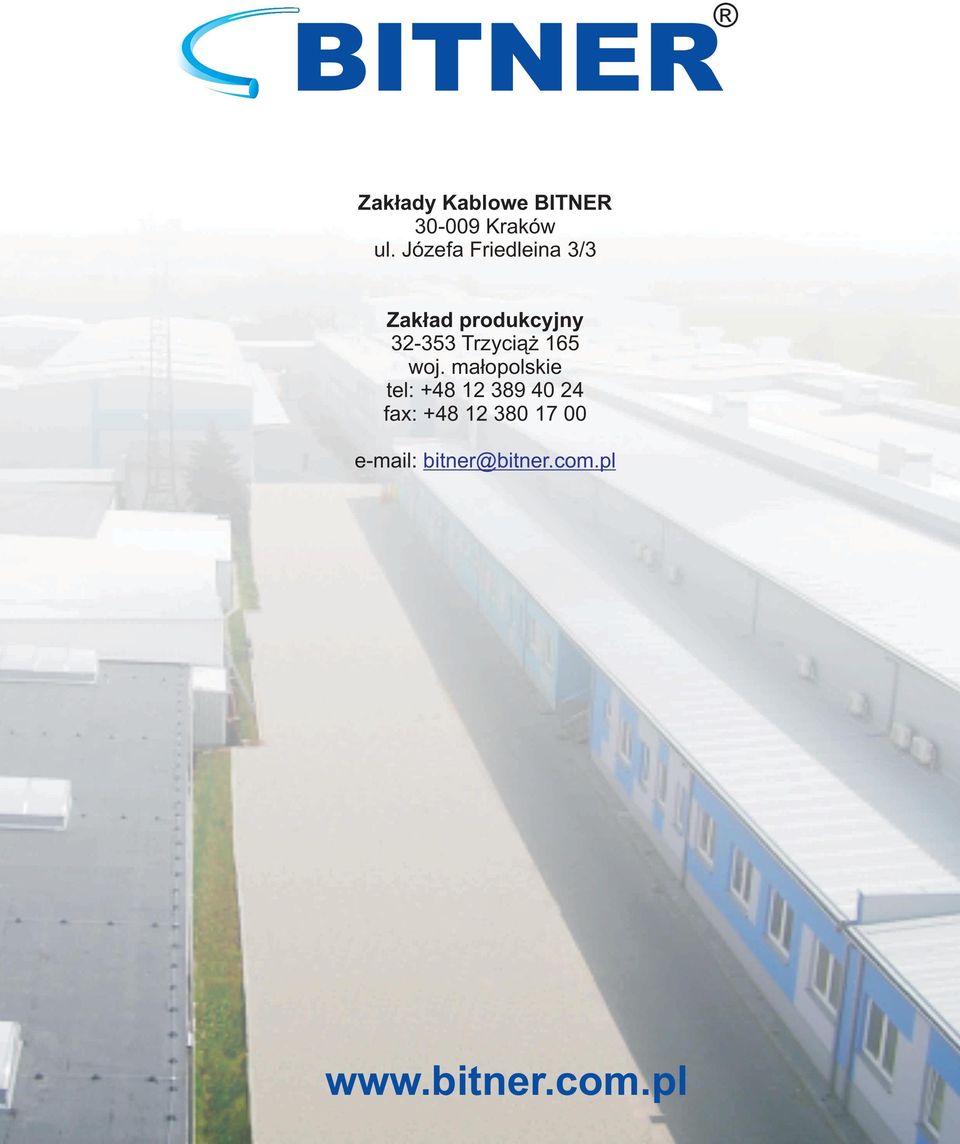

16 Zakłady Kablowe Kraków ul. Józefa Friedleina 3/3 Zakład produkcyjny Trzyciąż 165 woj. małopolskie tel: fax: bitner@bitner.com.pl
