1 65 PERFORMANCE LINE Kat.6 A System modularny W Spis treści Moduły RJ Ramki i gniazda Adapter na szynę TH Panele krosowe Narzędzia Kable krosowe Kable instalacyjne... 77

2 w PERFORMANCE LINE moduł RJ45 STP w PANELE 19 WYSOKIEJ GĘSTOŚCI PORTÓW

3 67 PERFORMANCE LINE Kat.6 A System modularny PERFORMANCE LINE jest najnowszym osiągnięciem w grupie modułów RJ45 kat. 6 A oraz klasy E A. Moduły charakteryzują się łatwością instalacji oraz niezwykle prostym podłączeniem przewodów bez konieczności stosowania specjalistycznych narzędzi. Kompaktowa i zwarta konstrukcja modułów zapewnia dużą gęstość upakowania portów wynoszącą 48 w panelu 1U (24 porty w panelu 0,5U). Dzięki specjalnej konstrukcji styków pozłacanych 50µ moduły obsługują PoE oraz PoE+ zgodnie z IEEE at.

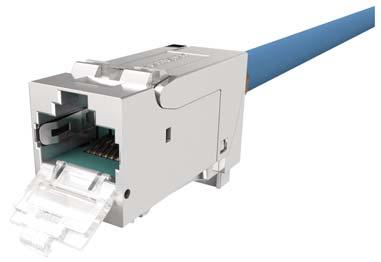

4 w PERFORMANCE LINE moduł RJ45 STP Kat.6 A Schrack Format B (SFB) 68 HSPMRJ6G1A HSPMRJ6G1A HSPMRJ6G1A Moduł PERFORMANCE LINE HSPMRJ6GxA charakteryzuje się formatem Schrack B (SFB). Moduł spełnia wymagania wydajności kat. 6 A i jest przygotowany do transmisji 10Gb Ethernet. Moduł można zarobić bez stosowania specjalistycznych narzędzi, jednak dla łatwego i szybkiego zaciskania korpusu zalecamy stosowanie równoległych szczypiec HSPTOOL1. Moduł cechuje się dużą wytrzymałością mechaniczną, a jego zwarta konstrukcja zapewnia dużą gęstość upakowania do 48 portów RJ45 na 1U. Moduł wykonany jest z odlewanego ciśnieniowo cynku oraz posiada specjalną konstrukcję styków z 50 warstwą złota, co zapewnia wsparcie dla PoE i PoE + zgodnie z IEEE 802.3at. Moduł keystone RJ45, kat. 6 A 10GB PoE+, PERFORMANCE LINE (SFB) Moduł keystone RJ45, kat. 6 A 10GB PoE+, PERFORMANCE LINE (SFB), 24 sztuki HSPMRJ6G1A HSPMRJ6G2A w PERFORMANCE LINE moduł RJ45 STP Klasa E A Schrack Format B (SFB) HSPMRJ6G1A HSPMRJ6G1A HSPMRJ6G1A Moduł PERFORMANCE LINE HSPMRJ6GxA charakteryzuje się formatem Schrack B (SFB). Moduł spełnia wymagania wydajności klasy E A i jest przygotowany do transmisji 10Gb Ethernet. Moduł można zarobić bez stosowania specjalistycznych narzędzi, jednak dla łatwego i szybkiego zaciskania korpusu zalecamy stosowanie równoległych szczypiec HSPTOOL1. Moduł cechuje się dużą wytrzymałością mechaniczną, a jego zwarta konstrukcja zapewnia dużą gęstość upakowania do 48 portów RJ45 na 1U. Moduł wykonany jest z odlewanego ciśnieniowo cynku oraz posiada specjalną konstrukcję styków z 50 warstwą złota, co zapewnia wsparcie dla PoE i PoE + zgodnie z IEEE 802.3at. Moduł keystone RJ45, Klasa E A 10GB PoE+, PERFORMANCE LINE (SFB) Moduł keystone RJ45, Klasa E A 10GB PoE+, PERFORMANCE LINE (SFB), 24 sztuki HSPMRJ6G1T HSPMRJ6G2T

5 w Ramki podtynkowe, modularne, 80x80 mm do Schrack Format A (SFA) i Schrack Format B (SFB) HSED01UW2S HSED02UW2S HSED03UW2S HSED02UW1S Ramki 80x80 mm wykonane są z plastikowych elementów odlewanych ciśnieniowo w kolorze białym (RAL9010) oraz metalowej podstawy montażowej. Są przystosowane do wszystkich modułów w formacie Schrack A (SFA) i B (SFB). Umożliwiają montaż w standardowych puszkach podtynkowych o rozstawie śrub mocujących 60 mm. Jako akcesorium oferowana jest również obudowa natynkowa oraz zestaw opisowy. Ramki kątowe wyposażone są w klapki chroniące przed kurzem. 69 HSEDZBES HSEAP842WF Ramka 80x80 mm, skośna, dla 1 modułu (SFA)(SFB), RAL9010 Ramka 80x80 mm, skośna, dla 2 modułów (SFA)(SFB), RAL9010 Ramka 80x80 mm, skośna, dla 3 modułów (SFA)(SFB), RAL9010 Ramka 80x80 mm, prosta, dla 2 modułów (SFA)(SFB), RAL9010 Zestaw opisowy do ramki 80x80 mm, 2 śruby, wkładka i okienko, do HSED0xUW2S Puszka natynkowa o wysokości 40 mm do gniazd podtynkowych, RAL9010 HSED01UW2S HSED02UW2S HSED03UW2S HSED02UW1S HSEDZBES HSEAP842WF

6 w Ramki podtynkowe, modularne, 80x80 mm do Schrack Format B (SFB), kompatybilne z UAE 70 HSED02UWBS HSEDZBES HSEAP842WF Ramki 80x80 mm wykonane są z plastikowych elementów odlewanych ciśnieniowo w kolorze białym (RAL9010) oraz metalowej podstawy montażowej. Są przystosowane do modułów w formacie Schrack B (SFB). Płytka centralna ma wymiar 50x50 mm i pasuje do osprzętu elektroinstalacyjnego w formacie UAE - uniwersalnej jednostki przyłączeniowej zgodnej ze standardem RJ. Ramki umożliwiają montaż w standardowych puszkach podtynkowych o rozstawie śrub mocujących 60 mm. Jako akcesorium oferowana jest również obudowa natynkowa oraz zestaw opisowy. Ramka 80x80 mm, skośna, dla 2 modułów SFB, RAL9010 Zestaw opisowy do ramki 80x80 mm, 2 śruby, wkładka i okienko, do HSED0xUW2S Puszka natynkowa o wysokości 40 mm do gniazd podtynkowych, RAL9010 HSED02UWBS HSEDZBES HSEAP842WF w Puszki natynkowe, niewyposażone, do Schrack Format A (SFA) i Schrack Format B (SFB) HSED01AW3S HSED02AW3S HSED04AW3S HSED06AW3S Kompletne obudowy natynkowe umożliwiają montaż wszystkich modułów w formacie Schrack A (SFA) i B (SFB): modułów RJ45, zaślepek, adapterów TV i światłowodowych. Przy instalacji zaślepek, adapterów TV i światłowodowych należy usunąć klapki przeciw kurzowe. W opakowaniu znajdują się: okienka opisowe, klipsy ze ikonami telefonu lub komputera, odpowiednia ilość opasek oraz śruby służące do montażu puszki do ściany oraz taśma dwustronna. Kompletna obudowa natynkowa dla 1 modułu (SFA)(SFB), RAL9010 Kompletna obudowa natynkowa dla 2 modułów (SFA)(SFB), RAL9010 Kompletna obudowa natynkowa dla 4 modułów (SFA)(SFB), RAL9010 Kompletna obudowa natynkowa dla 6 modułów (SFA)(SFB), RAL9010 HSED01AW3S HSED02AW3S HSED04AW3S HSED06AW3S

7 w Płytki centralne 45x45 mm, niewyposażone do Schrack Format A (SFA) i Schrack Format B (SFB) HSEMD02W2F HSEMD01W1F HSEMDZ1W1F HSEMDR2W0F 71 HSEMDR4W0F HSEMDR6W0F HSEAP842WF HSEMAP4W3F Moduły w formacie Schrack A (SFA) i B (SFB) mogą być stosowane w adapterach 45 x 45 mm. Dostępne są pojedyncze adaptery proste wyposażone w pole opisowe i klapkę chroniącą przed kurzem oraz podwójne adaptery skośne. Dwa adaptery pojedyncze lub adapter pojedynczy plus zaślepka tworzą pełny zestaw 45 x 45 mm. W przypadku zastosowania obudowy natynkowej konieczna jest odpowiednia ramka z suportem. Adaptery dostępne są w kolorze RAL9010. HSEMAP6W3F HSEMHUT001 Adapter skośny dla 2 modułów (SFA)(SFB), 45x45 mm, z klapką Adapter prosty dla 1 modułu (SFA)(SFB), 22.5x45 mm z klapką Zaślepka 22.5x45 mm, RAL9010 Ramka z metalowym suportem dla 1 wkładu 45x45 mm Ramka z metalowym suportem dla 2 wkładów 45x45 mm Ramka z metalowym suportem dla 3 wkładów 45x45 mm Puszka natynkowa o wysokości 40 mm do gniazd podtynkowych, RAL9010 Obudowa natynkowa dla 2 wkładów 45x45 mm, do zastosowania z HSEMDR4W0F, 148x45x80 mm, RAL9010 Obudowa natynkowa dla 3 wkładów 45x45 mm, do zastosowania z HSEMDR6W0F, 205x45x80 mm, RAL9010 Adapter na szynę TH35 dla wkładów 45x45 mm HSEMD02W2F HSEMD01W1F HSEMDZ1W1F HSEMDR2W0F HSEMDR4W0F HSEMDR6W0F HSEAP842WF HSEMAP4W3F HSEMAP6W3F HSEMHUT001

8 w Obudowy IP44, natynkowe do Schrack Format A (SFA) i Schrack Format B (SFB) 72 HSEIP44APT HSEIP44AKT HSEIP44AUT Obudowa natynkowa IP44, za pomocą specjalnego adaptera, umożliwia montaż wszystkich modułów formatu Schrack A (SFA) i B (SFB). Kolor obudowy to RAL7035 (jasnoszary). W celu zminimalizowania naprężenia kabla zalecamy stosowanie śrubowego zacisku kablowego M25/2x8, przewidzianego do wprowadzenia 2 kabli o średnicy do 8 mm. Obudowa natynkowa, z kluczem, 90 mm, IP44 Dławik kablowy M25/2x3-8 mm, IP44 Wkład do puszki IP44 dla 2 modułów (SFA)(SFB) HSEIP44APT HSEIP44AKT HSEIP44AUT w Obudowy IP44, podtynkowe do Schrack Format A (SFA) i Schrack Format B (SFB) HSEIP44UPT HSEIP44UDT HSEIP44AUT Obudowa podtynkowa IP44, za pomocą specjalnego adaptera, umożliwia montaż wszystkich modułów formatu Schrack A (SFA) i B (SFB). Kolor obudowy to RAL7035 (jasnoszary). Do skompletowania gniazda podtynkowego wymagana jest puszka podtynkowa, pokrywa puszki oraz adapter do montażu modułów. Pokrywa puszki podtynkowej IP44, z kluczem Puszka IP44 do montażu podtynkowego, do HSEIP44UPT Wkład do puszki IP44 dla 2 modułów (SFA)(SFB) HSEIP44UPT HSEIP44UDT HSEIP44AUT

9 w Adapter na szynę TH35 do Schrack Format A (SFA) i Schrack Format B (SFB) HSERH010GS HSERH010GS HSERH010GS Adapter do montażu modułów formatu Schrack A (SFA) i Schrack B (SFB) na szynie TH35 umożliwia integracje instalacji teletechnicznej w obudowach do zastosowań multimedialnych. Specjalna konstrukcja adaptera zapewnia zachowanie zgodnych z normami promieni gięcia kabli zarówno trasowych jak i krosowych. Adapter wyposażony jest w tabliczkę opisową i zajmuje szerokość 1 modułu TE. Ze względu na możliwą bliskość instalacji elektrycznej Schrack zaleca stosowanie transmisyjnych modułów ekranowanych. Adapter umożliwia wyprowadzenie i montaż ekranu modułów transmisyjnych w przystosowanych zaciskach. 73 Adapter do montażu modułów SFA i SFB na szynę TH35 HSERH010GS w Panele 19 niewyposażone do Schrack Format A (SFA) i Schrack Format B (SFB) HSER0240GS HSER0480GS 19 panele Schrack dostarczane są w kolorze jasnoszarym (RAL 7035) i umożliwiają montaż modułów formatu Schrack A (SFA) i Schrack B (SFB). Panele 19 wyposażone są w zestawy montażowe (nakrętka klatkowa, śruby i podkładki M6), kabel PE oraz masywny uchwyt kablowy. HSEMRZ01WF 19 panel krosowy 24-portowy, do modułów SFA i SFB, niewyposażony, 1U, RAL7035 HSER0240GS 19 panel krosowy 48-portowy, do modułów SFA i SFB, niewyposażony, 2U, RAL7035 HSER0480GS Zaślepka pustych miejsc w ramkach i panelach krosowych, RAL9010 HSEMRZ01WF

10 w Panele 19 niewyposażone do Schrack Format A (SFA) i Schrack Format B (SFB), ECO 19 panele Schrack dostarczane są w kolorze jasnoszarym (RAL 7035) oraz czarnym (RAL9005) i umożliwiają montaż modułów formatu Schrack A (SFA) i Schrack B (SFB). Panele 19 wyposażone są w zestawy montażowe (nakrętka klatkowa, śruby i podkładki M6), kabel PE oraz masywny uchwyt kablowy. Jednoelementowa konstrukcja panela. 74 HSER0240GP HSER0240SP 19 panel krosowy 24-porty (SFA)(SFB), niewyposażony, 1U, ECO, RAL7035 HSER0240GP 19 panel krosowy 24-porty (SFA)(SFB), niewyposażony, 1U, ECO, czarny HSER0240SP w Panele 19 wysokiej gęstości portów, niewyposażone do Schrack Format B (SFB) 19 panele wysokiej gęstości portów przeznaczone są do montażu modułów formatu Schrack B (SFB). Wysoka gęstość upakowania wynosząca 48 portów w panelu 1U. Panele 19 wyposażone są w zestawy montażowe (nakrętka klatkowa, śruby i podkładki M6), kabel PE oraz masywny uchwyt kablowy. Wykonane z wysokiej jakości stali nierdzewnej. HSER0480SB 19 panel krosowy 48-portów dla modułów SFB, niewyposażony, 1U, wysoka gęstość portów HSER0480SB w Panele 10 niewyposażone do Schrack Format A (SFA) i Schrack Format B (SFB) 10 panel Schrack dostarczany jest w kolorze jasnoszarym (RAL 7035) i umożliwia montaż modułów formatu Schrack A (SFA) i Schrack B (SFB ). Panel 10 wyposażony jest w zestaw montażowy (nakrętka klatkowa, śruby i podkładki M6), kabel PE oraz uchwyt kablowy. HSER0120GS 10 panel krosowy 12-portowy, do modułów SFA i SFB, niewyposażony, 1U, RAL7035 HSER0120GS

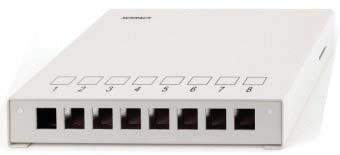

11 w Panel typu Desktop niewyposażony do Schrack Format A (SFA) i Schrack Format B (SFB) Panel natynkowy dostarczany jest w kolorze jasnoszarym (RAL 7035) i umożliwia montaż modułów formatu Schrack A (SFA) i Schrack B (SFB ). Panel może zostać zamocowany do ściany poziomo do góry lub na dół. Jako akcesoria dostępny jest zestaw zacisków, za pomocą którego możliwy jest montaż panela natynkowego na szynie TH 35. HSER0080GV HSERHUTADA 75 Natynkowy panel krosowy pusty, 8-portowy, do modułów SFA i SFB, RAL7035 Adapter do montażu paneli HSERG086GV/HSER0080GV na szynę TH35 HSER0080GV HSERHUTADA w Narzędzia HSPTOOL1 HTOOL00002 HTOOL00003 HTOOL00004 W celu prawidłowej terminacji modułów systemu PERFORMANCE LINE Schrack zaleca stosowanie odpowiednich narzędzi: obcinarek nadmiaru zarobionego kabla miedzianego bez skosu oraz ściągaczy izolacji. Dla łatwego i szybkiego zamknięcia pokrywy modułu zaleca się użycie równoległych szczypiec zaciskowych HSPTOOL1. HTOOL00005 Ucinarka do kabli bez skosu do średnicy żyły 1.3 mm Ucinarka do kabli bez skosu do średnicy żyły 1.0 mm Ściągacz izolacji kabli skrętkowych Ściągacz izolacji i ekranów kabli skrętkowych Równoległe szczypce do zaciskania gniazd HSP HTOOL00002 HTOOL00003 HTOOL00004 HTOOL00005 HSPTOOL1

12 w Kable krosowe RJ45-RJ45 kat.6 A, ekranowane (kable systemowe klasy E A, STP) 76 H6GTG02K0G H6GTG02K0G H6GTB02K0B H6GTR02K0R Ekranowane kable krosowe kat.6 A obsługują wszystkie aplikacje od klasy D do klasy E A (np. 10GBase-T, 1000Base-T, 100Base- TX, ATM) jak również usługi VoIP i PoE. Patchcordy dostępne w pięciu wariantach kolorystycznych. Kolor osłony wtyku jest taki sam jak kolor kabla. H6GTY02K0Y H6GTU02K0U Szare Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH szary 0,5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH szary 1m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH szary 2m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH szary 3m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH szary 5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH szary 7m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH szary 10m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH szary 15m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH szary 20m Niebieskie Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH nieb. 0,5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH nieb. 1m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH nieb. 2m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH nieb. 3m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH nieb. 5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH nieb. 10m Czerwone Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH czer. 0,5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH czer. 1m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH czer. 2m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH czer. 3m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH czer. 5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH czer. 10m H6GTG00K5G H6GTG01K0G H6GTG02K0G H6GTG03K0G H6GTG05K0G H6GTG07K0G H6GTG10K0G H6GTG15K0G H6GTG20K0G H6GTB00K5B H6GTB01K0B H6GTB02K0B H6GTB03K0B H6GTB05K0B H6GTB10K0B H6GTR00K5R H6GTR01K0R H6GTR02K0R H6GTR03K0R H6GTR05K0R H6GTR10K0R

13 w Kable krosowe RJ45-RJ45 kat.6 A, ekranowane (kable systemowe klasy E A, STP) Żółte Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH żółty 0,5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH żółty 1m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH żółty 2m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH żółty 3m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH żółty 5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH żółty 10m Zielone Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH ziel. 0,5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH ziel. 1m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH ziel. 2m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH ziel. 3m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH ziel. 5m Kabel krosowy RJ45-RJ45, ekran kat. 6 A/10GB, LSOH ziel. 10m H6GTY00K5Y H6GTY01K0Y H6GTY02K0Y H6GTY03K0Y H6GTY05K0Y H6GTY10K0Y H6GTU00K5U H6GTU01K0U H6GTU02K0U H6GTU03K0U H6GTU05K0U H6GTU10K0U 77 w Kabel instalacyjny S/FTP kat.7 A 1200 MHz, oplot 50% LSOH-3 Kable przeznaczone są do instalacji pionowych i poziomych w sieciach teleinformatycznych. Obsługują wszystkie aplikacje od klasy D do klasy F A takie jak np.: 10GBase-T, 1000Base-T, 100Base-TX, ATM, jak również VoIP (Voice over IP) i PoE (Power over Ethernet). HSEKP422HB HSEKP822HB Zgodność z normami: IEC 11801, EN Kat.7A zgodnie z IEC , EN Budowa przewodu: 4 indywidualnie ekranowane zwinięte pary / przewód podwójny 2x4 Żyła: Drut miedziany, AWG22/1 (0.64 mm) Izolacja: Polietylen komórkowy Średnica nominalna izolacji: 1.54mm Ekran na parze: Laminowana folia aluminiowa (PiMF) Ekran ogólny: Cynkowany oplot miedziany, pokrycie 50% Płaszcz ochronny: LS0H-3, FRNC zgodnie z: IEC /2, EN /2 IEC /2, EN /2 IEC , EN Średnica zewnętrzna: 8.1 mm ± 0.3mm, przewód podwójny: 8.1 mm ± 0.3mm x 17.5 mm ± 0.5mm Kolor płaszcza ochronnego: Niebieski, RAL 5015 Zakres temperatur: eksploatacja / składowanie: Od -30 C do +60 C Zakres temperatur: instalacja: Od 0 C do +50 C Minimalny promień zgięcia eksploatacja: 33mm, przewód podwójny: 33mm (ułożenie na płaskiej stronie) Minimalny promień zgięcia instalacja: 66mm, przewód podwójny: 66mm (ułożenie na płaskiej stronie) Maksymalna siła rozciągająca: 110N, przewód podwójny: 220N Obciążenie ogniowe: 700kJ/m, przewód podwójny: 1400kJ/m Ciężar kabla: 65kg/km, przewód podwójny: 130kg/km NVP (Nominalna Wartość Propagacji): 0.73c Kabel S/FTP kat.7 A, 4x2xAWG22/1, 1200 MHz, LS0H, niebieski, oplot 50% Kabel S/FTP kat.7 A, 2x(4x2xAWG22/1), 1200 MHz, LS0H, niebieski, oplot 50% HSEKP422HB HSEKP822HB

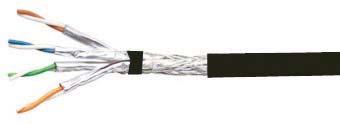

14 w Kabel instalacyjny S/FTP kat MHz, oplot 40% LSOH Kable przeznaczone są do instalacji pionowych i poziomych w sieciach teleinformatycznych. Obsługują wszystkie aplikacje klas od D do F takie jak np.: 10GBase-T, 1000Base-T, 100Base-TX, ATM, jak również VoIP (Voice over IP) i PoE (Power over Ethernet). 78 HSEKP423HB HSEKP823HB Zgodność z normami: IEC 11801, EN Kat.7 zgodnie z IEC , EN Budowa przewodu: 4 indywidualnie ekranowane zwinięte pary / przewód podwójny 2x4 Żyła: Drut miedziany, AWG23/1 (0.58mm) Izolacja żyły: Polietylen komórkowy Średnica nominalna izolacji: 1.45mm Ekran na parze: Laminowana folia aluminiowa (PiMF) Ekran ogólny: Cynkowany oplot miedziany, pokrycie 40% Płaszcz ochronny: LS0H, FRNC zgodnie z: IEC /2, EN /2 IEC /2, EN /2 IEC , EN Średnica zewnętrzna: 7.2mm ± 0.3mm, przewód podwójny: 7.2mm ± 0.3mm x 16.0mm ± 0.5mm Kolor płaszcza ochronnego: Niebieski, RAL 5015 Zakres temperatur: eksploatacja / składowanie: Od -30 C do +60 C Zakres temperatur: instalacja: Od 0 C do +50 C Minimalny promień zgięcia eksploatacja: 29mm, przewód podwójny: 29mm (ułożenie na płaskiej stronie) Minimalny promień zgięcia instalacja: 58mm, przewód podwójny: 58mm (ułożenie na płaskiej stronie) Maksymalna siła rozciągająca: 110N, przewód podwójny: 220N Obciążenie ogniowe: 500kJ/m, przewód podwójny: 1000kJ/m Ciężar kabla: 53kg/km, przewód podwójny: 111kg/km NVP (Nominalna Wartość Propagacji): 0.78c Kabel S/FTP kat.7, 4x2xAWG23/1, 1000 MHz, LS0H, niebieski, oplot 40% Kabel S/FTP kat.7, 2x(4x2xAWG23/1), 1000 MHz, LS0H, niebieski, oplot 40% HSEKP423HB HSEKP823HB

15 w Kabel instalacyjny S/FTP kat MHz, oplot 30% LSOH oraz LSOH-3 Kable przeznaczone są do instalacji pionowych i poziomych w sieciach teleinformatycznych. Obsługują wszystkie aplikacje klas od D do F takie jak np.: 10GBase-T, 1000Base-T, 100Base-TX, ATM, jak również VoIP (Voice over IP) i PoE (Power over Ethernet). HSEKP423HP HSEKP823HP 79 Kabel S/FTP kat.7 4x2xAWG23/1 1000MHz LS0H-3 niebieski 30% Kabel S/FTP kat.7 2x(4x2xAWG23/1) 1000MHz LS0H-3 niebieski 30% Kabel S/FTP kat.7 4x2xAWG23/1 1000MHz LS0H, niebieski, oplot 30% Kabel S/FTP kat.7 2x(4x2xAWG23/1), 1000MHz LS0H, niebieski, oplot 30% HSEKP4233P HSEKP8233P HSEKP423HP HSEKP823HP w Kabel instalacyjny S/FTP kat MHz, PE OUTDOOR Kable przeznaczone są do instalacji w sieciach teleinformatycznych. Obsługują wszystkie aplikacje od klasy D do klasy F, takie jak np.: 10GBase-T, 1000Base-T, 100Base-TX, ATM, jak również VoIP (Voice over IP) i PoE (Power over Ethernet). HCKP08-04E HCKP08-04E HCKP08-04E Zgodność z normami: ISO/IEC 11801, EN Kat.7 zgodnie z IEC , EN Budowa przewodu: 4 indywidualnie ekranowane zwinięte pary Żyła: Drut miedziany, AWG23/1 Izolacja żyły: Bezhalogenowa pianka Ekran na parze: Laminowana folia aluminiowa (PiMF) Ekran ogólny: Cynkowany oplot miedziany Płaszcz ochronny zewnętrzny: Polyethylen (PE) Płaszcz ochronny wewnętrzny: FRNC zgodnie z: IEC 61034, EN IEC (FRNC), EN Średnica zewnętrzna: 11,7 mm Kolor płaszcza ochronnego: Czarny Zakres temperatur: eksploatacja / składowanie: -40 C do +60 C Zakres temperatur: instalacja: 0 C do +50 C Minimalny promień zgięcia eksploatacja: 60 mm Minimalny promień zgięcia instalacja: 60 mm Maksymalna siła rozciągająca: 367 N Ciężar kabla: 126 kg/km NVP (Nominalna Wartość Propagacji): 0,75 c Kabel S/FTP kat.7, 4x2xAWG23/1, 800 MHz, zewnętrzny PE HCKP08-04E

16 w Kabel instalacyjny S/FTP kat.6 A 500 MHz, oplot 30% LSOH-3 Kable przeznaczone są do instalacji pionowych i poziomych w sieciach teleinformatycznych. Obsługują wszystkie aplikacje klas od D do E A, takie jak np.: 10GBase-T, 1000Base-T, 100Base-TX, ATM, jak również VoIP (Voice over IP) i PoE (Power over Ethernet). 80 HSEKP4233A Zgodność z Normami: IEC 11801, EN Kat.6A according IEC , EN Budowa przewodu: 4 indywidualnie ekranowane zwinięte pary Żyła: Drut miedziany, AWG23/1 Izolacja: Polietylen komórkowy Ekran na parze: Laminowana folia aluminiowa(pimf) Ekran ogólny: Cynowany oplot miedziany Płaszcz ochronny: LS0H-3, FRNC zgodnie z: IEC 61034, EN IEC , EN IEC , EN Średnica zewnętrzna 7.2mm Kolor płaszcza ochronnego: Czarny Zakres temperatur: ekspluatacja/ składowanie: -20 C to +60 C Zakres temperatur: instalacja: 0 C to +50 C Minimalny promień zgięcia - eksploatacja: 22mm Minimalny promień zgięcia - instalacja: 57mm Maksymalna siła rozciągająca: 113N Obciążenie ogniowe: 500kJ/m Ciężar kabla: 49kg/km NVP (Nominalna wartość propagacji): 0,79c Kabel S/FTP kat. 6 A 4x2xAWG23/1 500MHz, LS0H-3, czarny HSEKP4233A

17 w Kabel instalacyjny F/FTP kat.6 A 500 MHz Kable przeznaczone są do instalacji pionowych i poziomych w sieciach teleinformatycznych. Obsługują wszystkie aplikacje od klasy D do klasy E A, takie jak np.: 10GBase-T, 1000Base-T, 100Base-TX, ATM, jak również VoIP (Voice over IP) i PoE (Power over Ethernet). HSEKP423HA HSEKP823HA 81 Zgodność z normami: IEC 11801, EN Kat.6A zgodnie z IEC , EN Budowa przewodu: 4 indywidualnie ekranowane zwinięte pary / przewód podwójny 2x4 Żyła: Drut miedziany, AWG23/1 Dren: AWG26/1 Izolacja: Bezhalogenowy materiał komórkowy Ekran na parze: Laminowana folia aluminiowa (PiMF) Ekran ogólny: Laminowana folia aluminiowa Płaszcz ochronny: LS0H, FRNC zgodnie z: IEC 61034, EN IEC 60754, EN IEC , EN Średnica zewnętrzna: 7.2mm, przewód podwójny: 7.2mm x 15.0mm Kolor płaszcza ochronnego: Niebieski, RAL 5015 Zakres temperatur: eksploatacja / składowanie: Od -20 C do +60 C Zakres temperatur: instalacja: Od 0 C do +50 C Minimalny promień zgięcia eksploatacja: 22mm, przewód podwójny: 22mm (ułożenie na płaskiej stronie) Minimalny promień zgięcia instalacja: 55mm, przewód podwójny: 55mm (ułożenie na płaskiej stronie) Maksymalna siła rozciągająca: 145N, przewód podwójny: 290N Obciążenie ogniowe: 580kJ/m, przewód podwójny: 1180kJ/m Ciężar kabla: 50kg/km, przewód podwójny: 100kg/km NVP (Nominalna Wartość Propagacji): 0,79c Kabel F/FTP kat.6 A, 4x2xAWG23/1, 500 MHz, LS0H, niebieski Kabel F/FTP kat.6 A, 2x(4x2xAWG23/1), 500 MHz, LS0H, niebieski HSEKP423HA HSEKP823HA
