1 Mied Światłowody Szafy SYSTEM OKABLOWANIA STRUKTURALNEGO

2 JAKOŚĆ, DOŚWIADCZENIE I INNOWACJA Multimedia Connect to producent systemu okablowania strukturalnego na miarę XXI wieku. Szeroka oferta produktów pozwala dopasować się do potrzeb najbardziej wymagających klientów. Jakość, innowacyjność i kompleksowa oferta to kierunki wyznaczone przez Multimedia Connect i C&C Partners, pozwalające na realizację najtrudniejszych projektów. Siedziba firmy MMC Produkcja kabli Intuicyjne rozwiązania Kluczem w działaniu jest zapewnienie wydajności systemu. Dodatkowo MMC koncentruje się na projektowaniu rozwiązań, które są proste i intuicyjne w instalacji oraz zarządzaniu. Zdajemy sobie sprawę, że technologia oznacza prostotę, dlatego MMC jest pionierem w rozwoju terminacji bez użycia narzędzi. Możliwości konwergencji IP Rozwój protokołu internetowego IP i standardów PoE powoduje, że system okablowania strukturalnego wykorzystywany jest w wielu środowiskach. Multimendia Connect podąża za tym trendem, oferując produkty ułatwiające konwergencję między systemem okablowania a nowymi aplikacjami IP.

3 25-LETNIA GWARANCJA NIEZAWODNOŚCI GWARANCJA MULTIMEDIA CONNECT Umowa gwarancyjna na sieć okablowania strukturalnego podpisywana jest pomiędzy Multimedia Connect, które na terenie Polski reprezentuje C&C Partners Sp. z o.o., a użytkownikiem instalacji. Jako producent wszystkich komponentów zapewniamy bezproblemowe i niezawodne działanie połączeń. Gwarantujemy, że przez 25 lat połączenia miedziane i światłowodowe będą pracowały zgodnie ze standardami, w myśl których zostały zaprojektowane i zainstalowane. Oferujemy kilka opcji certyfikatów gwarancyjnych w zależności od zainstalowanego okablowania: l okablowanie miedziane: kat. 5e/klasa D, kat. 6 / klasa E, kat. 6 10G, kat. 6A/ klasa EA. l okablowanie światłowodowe: wielomodowe, jednomodowe. PROGRAM CERTYFIKACYJNY DLA INSTALATORÓW I PROJEKTANTÓW Gwarancja Multimedia Connect dotyczy wyłącznie instalacji wykonanych przez Certyfikowanych Instalatorów MMC. Jakość instalacji jest podstawowym czynnikiem wpływającym na niezawodne działanie sieci transmisji danych, dlatego dużą wagę przykładamy do budowania szerokiego grona wykwalifikowanych firm instalujących okablowanie MMC. Program Certyfikacyjny dla Instalatorów Multimedia Connect składa się ze szkoleń certyfikacyjnych i recertyfikacyjnych, zapewniających szeroki zakres wiedzy praktycznej i teoretycznej w dziedzinie instalowania, serwisowania oraz pomiarów okablowania. Dodatkowo w celu podnoszenia standardów w sieciach okablowania organizujemy szkolenia dla Projektantów okablowania strukturalnego, gdzie prezentujemy najnowsze trendy w branży, które idealnie dopasowujemy do obecnych i przyszłych potrzeb użytkowników. Kursy obejmują również zagadnienia związane z tworzeniem dokumentacji projektowej w powiązaniu z obowiązującymi wymogami, dotyczącymi przetargów publicznych i komercyjnych.

4 Kategoria okablowania Pasmo Poziom odporności na wilgoć Poziom odporności na gryzonie Produkt dostosowany do sieci 10 Gb/s Ethernet Kabel specjalny Voice over IP CPR Norma CPR Power Over Ethernet Produkt certyfikowany przez DELTA ELECTRONICS Power Over Ethernet Plus Światłowód w lunej tubie Power Over Ethernet 4P Światłowód w ścisłej tubie Tłumienność sprzężenia Zastosowanie wewnętrzne Odporność na przesłuchy obce Zastosowanie zewnętrzne Właściwości ogniowe powłoki IEC / NF C C2 Zastosowanie wewnętrzne i zewnętrzne Sygnały telewizji naziemnej Data Center Certyfikat GHMT

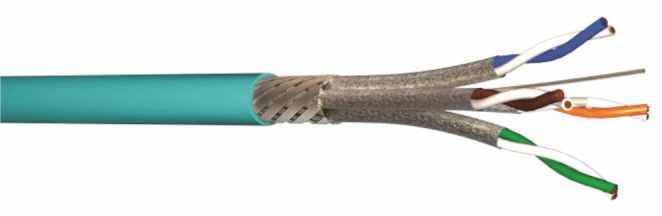

5 KABLE KATEGORII 8 S/FTP SF20004SH CPR KABLE MIEDZIANE Zalety produktu Zastosowania sieciowe Dzięki ekranowaniu poszczególnych par kabla za pomocą folii aluminiowej oraz z ocynkowanym oplotem miedzianym, zapewniona jest przepustowość 2000 MHz i szybkość transmisji 40 Gb/s Idealne rozwiązanie dla centrów danych Doskonale chroni przed zakłóceniami elektromagnetycznymi, dzięki podwójnemu ekranowaniu S/FTP Przystosowany do aplikacji PoE, PoEP, 4p PoE ATM 155, 622 Mbits/s I 1,2Gbits ETHERNET IEEE 802.3, 10GBaseT przy 90 metrach ETHERNET IEEE bq 25/40GBaseT przy 30 metrach IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen, kod koloru zgodny z EIA/TIA Ekranowanie poszczególnych par: folia aluminium/poliester, aluminium po zewnętrznej stronie 4. Drut drenażowy: żyła miedziana ocynkowana 5. Ekranowanie całego kabla: ocynkowany oplot miedziany 6. Płaszcz: LSZH RAL 6027 Standardy okablowania IEC kategoria 8.1 ISO11801 klasa I TIA 568-C.2-1 kategoria 8 IEC Rezystancja liniowa (maks.): 135Ω/km Pojemność wzajemna (znamionowa): 44pF /km Impedancja: 100 +/- 5Ω Nominalna prędkość propagacji (NVP): 75% Tłumienność sprężenia (znamionowa): 80 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8 x średnica kabla Zgodny z dyrektywą RoHS Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie SF20004SH5 4 LSZH Dca s2 d2 a m SF20004SHC5 4 LSZH Cca s1 d1 a m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 4

6 KABLE KATEGORII 7A S/FTP SF10004SH10 CPR Zalety produktu Przewyższa wymagania dla standardu kategorii 7A Sprawia, że infrastruktura kablowa jest przygotowana na przyszłe standardy i aplikacje Doskonale chroni przed zakłóceniami elektromagnetycznymi, dzięki podwójnemu ekranowaniu S/FTP Przystosowany do aplikacji PoE, PoEP, 4p PoE Umożliwia transmisję sygnałów UHF/VHF TV na odległość do 50 metrów Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T, 10 G Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) Telewizja naziemna (analogowa i cyfrowa) IEEE 802.3bt - 4pPoE 1. Przewodnik: żyła miedziana odprężona AWG22 2. Izolacja przewodnika: polietylen 3. Ekranowanie poszczególnych par: folia aluminiowa % pokrycia 4. Drut drenażowy: żyła miedziana ocynkowana 5. Ekranowanie całego kabla: ocynkowany oplot miedziany - minimum 50 % pokrycia 6. Płaszcz: LSZH - RAL 1021 Standardy okablowania IEC kategoria 7A IEC ISO kategoria 7A / klasa FA EN kategoria 7A / klasa FA Rezystancja liniowa (maks.): <75Ω/Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 79 % Tłumienność sprzężenia (znamionowa): 85 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla KABLE MIEDZIANE Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie SF1200xSHy SF1200xSHCy SF1200xSHB2y SF1200xSH5 SF1000xSHy 4: x=4 8: x=8 4: x=4 8: x=8 4: x=4 8: x=8 4: x=4 8: x=8 4: x=4 8: x=8 LSZH LSZH LSZH LSZH LSZH Dca s2 d2 a2 Cca s1 d1 a1 B2ca s1a d2 a2 Dca s2 d2 a2 Dca s2 d2 a2 8.2 dla 4p 8.2x16.8 dla 2x4p 8.2 dla 4p 8.2x16.8 dla 2x4p 8.2 dla 4p 8.2x16.8 dla 2x4p 7.9 dla 4p 7.9x16.1 dla 2x4p 7.9 dla 4p 7.9x16.1 dla 2x4p 500m; y=5 1000m; y=10 500m; y=5 1000m; y=10 500m; y=5 1000m; y=10 500m 500m; y=5 1000m; y=10 * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 5

7 KABEL KATEGORII 7A S/FTP WEWNĘTRZNO-ZEWNĘTRZNY SF12004SHINOUT CPR KABLE MIEDZIANE Zalety produktu Przeznaczony do transmisji 10Gb/s w okablowaniu ekranowanym Doskonała ochrona przed zakłóceniami elektomagnetycznymi, dzięki podwójnemu ekranowaniu Specjalna powłoka zewnętrzna LSZH pozwala na instalację zarówno zewnętrzną jak i wewnetrzną Przystosowany do aplikacji VoIP oraz PoE, PoEP i 4p PoE Zastosowania sieciowe ISDN RNIS ETHERNET 10 Base T 10Gbit/s IEEE af & an: PoE &PoE+ TOKEN RING 4/16 MBITS ATM 155,622Mbits/s &1.2Gbits Pasmo do przesyłu 1.2 GHz IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE 1. Przewodnik: żyła miedziana odprężona AWG22 2. Izolacja przewodnika: PE 3. Ekranowanie poszczególnych par: folia aluminiowa 110% pokrycia 4. Drut drenażowy: żyła miedziana ocynkowana 5. Ekranowanie całego kabla: ocynkowany oplot miedziany 6. Płaszcz: LSZH RAL 9005 Standardy okablowania IEC kategoria 7A ISO/IEC klasa FA TIA 568-C.2 kategoria 7A EN kategoria 7A/klasa FA IEC Rezystancja liniowa (maks.): 75 Ω/Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 78% Tłumiennoość sprężenia (znamionowa): 80 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie SF12004SHINOUT 4 LSZH Dca s2 d2 s m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 6

8 KABLE KATEGORII 7 S/FTP 6004SHEV CPR Zalety produktu Przewyższa wymagania dla standardu kategorii 7, sprawia, że infrastruktura kablowa jest przygotowana na przyszłe standardy i aplikacje Doskonała ochrona przed zakłóceniami elektromagnetycznymi, dzięki podwójnemu ekranowaniu S/FTP Wysoka tłumienność sprzężenia gwarantująca odporność na przesłuchy obce, łącze nie wymaga dodatkowych pomiarów przesłuchów obcych (ang. Alien Crosstalk) Przystosowany do aplikacji PoE, PoEP, 4p PoE Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T, 10 G Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen 3. Ekranowanie poszczególnych par: folia aluminiowa % pokrycia 4. Ekranowanie całego kabla: ocynkowany oplot miedziany 5. Płaszcz: LSZH - RAL 4001 Standardy okablowania IEC kategoria 7 ISO kategoria 7 / klasa F EN kategoria 7 / klasa F IEC Rezystancja liniowa (maks.): 70 Ω/Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 79 % Tłumienność sprzężenia (znamionowa): 80 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla KABLE MIEDZIANE Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie 600xySHEV 600xSHCy 600xSHB2y 4: x=4 8: x=8 4: x=4 8: x=8 4: x=4 8: x=8 * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm LSZH LSZH LSZH Dca s2 d2 a2 Cca s1 d1 a1 B2ca s1 d1 a1 7.6 dla 4p 7.6x16 dla 2x4p 7.6 dla 4p 7.6x16.8 dla 2x4p 7.6 dla 4p 7.6x16.8 dla 2x4p 500m; y=5 1000m; usunąć literę y 500m; y=5 1000m; y=10 500m 7

9 KABEL KATEGORII 7 S/FTP W POWŁOCE PUR SF6004PUR CPR KABLE MIEDZIANE Zalety produktu Przewyższa wymagania dla standardu kat. 7 Mechanicznie i elektrycznie dostosowany do trudnych warunków Podwyższona ochrona przed zakłóceniami elektromagnetycznymi i przesłuchami (ang. Alien Crosstalk), dzięki podwójnemu ekranowaniu S/FTP Poliuretanowa (PUR) powłoka zewnętrzna sprawia, że kabel jest bardziej giętki i odporny na trudne warunki środowiskowe Odporność na związki chemiczne: ropopochodne, związki soli Odporny na wilgoć Przystosowany do aplikacji PoE, PoEP, 4p PoE Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbitów VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbitów ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T, 10 G Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen 3. Ekranowanie poszczególnych par: folia aluminiowa % pokrycia 4. Drut drenażowy: żyła miedziana ocynkowana AWG24 5. Ekranowanie całego kabla: ocynkowany oplot miedziany 6. Płaszcz: LSZH - RAL 6017 Standardy okablowania IEC kategoria 7 ISO11801 kategoria 7 / klasa F EN kategoria 7 / klasa F IEC Rezystancja liniowa (maks.): 74.5 Ω/Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 Ω Tłumienność sprzężenia (znamionowa): 80 db Nominalna prędkość propagacji (NVP): 77% Temperatura pracy: - 40 C / + 80 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie SF6004PUR 4 PUR Eca m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 8

10 KABLE KATEGORII 6A - S/FTP BIAŁA POWŁOKA ZEWNĘTRZNA SF5004SHW CPR Zalety produktu Zastosowania sieciowe Wysoka tłumienność sprzężenia gwarantująca odporność na przesłuchy obce, łącze nie wymaga dodatkowych pomiarów przesłuchów obcych (z ang. Alien Crosstalk) Doskonała ochrona przed zakłóceniami elektromagnetycznymi, dzięki podwójnemu ekranowaniu S/FTP Jakość potwierdzona certyfikatem wydanym przez niezależne laboratorium DELTA ELECTRONICS Przystosowany do aplikacji PoE, PoEP, 4p PoE ISDN RNIS ETHERNET 10 Base T 10Gbit/s TOKEN RING 4/16 MBITS ATM 155,622Mbits/s &1.2Gbits IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: PE 3. Ekranowanie poszczególnych par: folia aluminiowa 100% pokrycia 4. Drut drenażowy: żyła miedziana ocynkowana 5. Ekranowanie kabla: oplot miedziany ocynkowany 6. Płaszcz: LSZH RAL 9010 Standardy okablowania IEC kategoria 6A ISO/IEC klasa EA TIA 568-C.2 kategoria 6A EN kategoria 6A/klasa EA IEC Rezystancja liniowa (maks.): 95 Ω/Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 78% Tłumienność sprężenia (znamionowa): 85 db Temperatura pracy: - 20 C / + 70 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla KABLE MIEDZIANE Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie SF500xSHWS SF500xSHWCy SF500SHWB2y 4: x=4 8: x=8 4: x=4 8: x=8 4: x=4 8: x=8 * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm LSZH LSZH LSZH Dca s2 d2 a2 Cca s1 d1 a1 B2ca s1 d1 a1 7.6 dla 4p 7.6x16 dla 2x4p 7.6 dla 4p 7.6x16 dla 2x4p 7.6 dla 4p 7.6x16 dla 2x4p 500m 500m; y=5 1000m; y=10 500m; y=5 9

11 KABLE KATEGORII 6A F/FTP F5554SH CPR KABLE MIEDZIANE Zalety produktu Przewyższa wymagania standardu dla kategorii 6A, testowany do wartości 555 MHz Wysoka tłumienność sprzężenia gwarantująca odporność na przesłuchy obce, łącze nie wymaga dodatkowych pomiarów przesłuchów obcych (z ang. Alien Crosstalk) Doskonała ochrona przed zakłóceniami elektromagnetycznymi, dzięki podwójnemu ekranowaniu F/FTP Przystosowany do aplikacji PoE, PoEP, 4p PoE Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T, 10 G Base T IEEE 802.3af - PoE (Power Over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen 3. Ekranowanie poszczególnych par: folia aluminiowa % pokrycia 4. Drut drenażowy: żyła miedziana ocynkowana AWG24 5. Ekranowanie całego kabla: folia aluminiowa % pokrycia 6. Płaszcz: LSZH - RAL 4001 Standardy okablowania IEC kategoria 6A EN kategoria 6A ISO11801 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A Rezystancja liniowa (maks.): 95 Ω/ Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 79 % Tłumienność sprzężenia (znamionowa): 75 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie F555xSHy 4: x=4 8: x=8 LSZH Dca s2 d2 a2 7.4 dla 4p 7.4x15.3 dla 2x4p 100m; y=1 500m; y=5 1000m; y=10 305m; y=b F555xSHCy 4: x=4 8: x=8 LSZH Cca s1 d1 a1 7.4 dla 4p 7.4x15.3 dla 2x4p 500m; y=5 1000m; y=10 305m; y=b F555xSHB2y 4: x=4 8: x=8 LSZH B2ca s1 d1 a1 7.4 dla 4p 7.4x15.3 dla 2x4p 500m; y=5 * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 10

12 KABLE KATEGORII 6A - F/UTP FU5104SH CPR Zalety produktu Przewyższa wymagania kat. 6A, testowany w paśmie do 510 MHz Zmniejszona średnica zewnętrzna, porównywalna z kablami F/UTP kategorii 6 Łatwe zakańczanie złączami, dzięki pojedynczemu ekranowaniu Przystosowany do aplikacji PoE, PoEP, 4p PoE Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T, 10 G Base T IEEE 802.3af PoE (Power Over Ethernet) IEEE 802.3at PoEP (Power Over Ethernet Plus) IEEE 802.3bt - 4p PoE 1. Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen o wysokiej gęstości 3. Separator par: polietylen o wysokiej gęstości 4. Drut drenażowy: żyła miedziana ocynkowana 5. Ekranowanie: folia aluminiowa -110 % pokrycia 6. Płaszcz: LSZH - RAL 4001 Standardy okablowania IEC kategoria 6A IEC kategoria 6A ISO11801 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A IEC Rezystancja liniowa (maks.): 95 Ω / Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 66 % Tłumienność sprężenia (znamionowa): 65 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla KABLE MIEDZIANE Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie FU5104SH5 4 LSZH Dca s2 d2 a m FU5104SH10 4 LSZH Dca s2 d2 a m FU5108SH5 2x4 LSZH Dca s2 d2 a2 7x m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 11

13 KABLE KATEGORII 6A U/FTP 5254SH CPR KABLE MIEDZIANE Zalety produktu Przewyższa wymagania dla standardu kategorii 6A, testowany do wartości 525 MHz Doskonała ochrona przed zakłóceniami elektromagnetycznymi, dzięki indywidualnemu ekranowaniu każdej z par Przystosowany do aplikacji PoE, PoEP, 4p PoE Zmniejszona średnica zewnętrzna oraz łatwa instalacja, porównywalna z kablami F/UTP kategorii Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen 3. Indywidualne ekranowanie par: folia aluminiowa na każdej z par % pokrycia 4. Drut drenażowy: żyła miedziana ocynkowana 5. Płaszcz: LSZH - RAL 4001 Standardy okablowania IEC kategoria 6A IEC kategoria 6A ISO11801 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A IEC Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T, 10 G Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE Rezystancja liniowa (maks.): 95 Ω / Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 79 % Tłumienność sprzężenia (znamionowa): 70 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie 525xSHy 4: x=4 8: x=8 LSZH Dca s2 d2 a2 7.3 dla 4p 7.3x15.2 dla 2x4p 100m; y=1 500m; y=5 1000m; y=10 305m; y=b 525xSHCy 4: x=4 8: x=8 LSZH Cca s1 d1 a1 7.3 dla 4p 7.3x15.2 dla 2x4p 500m; y=5 1000m; y=10 305m; y=b 525xSHB2y 4: x=4 8: x=8 LSZH B2ca s1 d1 a1 7.3 dla 4p 7.3x15.2 dla 2x4p 500m; y=5 * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 12

14 KABLE KATEGORII 6A - U/UTP U5104SH CPR Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen 3. Separator par zmniejszający przesłuchy obce: polietylen o wysokiej gęstości 4. Płaszcz: LSZH RAL 4001 Zalety produktu Przeznaczony do transmisji 10Gb/s w okablowaniu nieekranowanym, na dystansie do 100m Doskonała ochrona przed przesłuchami obcymi (ang. Alien Crosstalk), lepsza separacja sąsiednich łączy 10Gb/s dzięki spiralnej konstrukcji Jakość potwierdzona certyfikatem wydanym przez niezależne laboratorium DELTA ELECTRONICS Przystosowany do aplikacji PoE, PoEP, 4p PoE Standardy okablowania ISO11801 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A IEC kategoria 6A IEC KABLE MIEDZIANE Zastosowania sieciowe IISDN TP-PMD/TP-DDI - ATM 155, 622 Mbits/s and 1,2Gbits ETHERNET 10 Base T ETHERNET 100 Base Tx, 100 Base T4 ETHERNET 1000 Base T GIGABIT Ethernet ETHERNET 10G Base T 10 GIGABIT Ethernet (do 100 m) IEEE 802.3af PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE Rezystancja liniowa (maks.): 95 Ω /Km Pojemność wzajemna (znamionowa): 50 pf/m Impedancja: 100 +/- 15Ω Nominalna prędkość propagacji (NVP): 66% Temperatura pracy: - 10 C / + 50 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie U5104SHB 4 LSZH Dca s2 d2 a2 7.8x m U5104SH5 4 LSZH Dca s2 d2 a2 7.8x m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 13

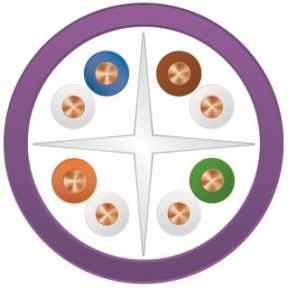

15 KABLE KATEGORII 6A - U/UTP U500L4SH CPR Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen, kod koloru zgodnie z EIA / TIA Separator par zmniejszający przesłuchy obce o wysokiej gęstości 4. Płaszcz: LSZH RAL 4001 KABLE MIEDZIANE Zalety produktu Przeznaczony do transmisji 10Gb/s w okablowaniu nieekranowanym, na dystansie do 100m Doskonała ochrona przed przesłuchami obcymi (ang. Alien Crosstalk), lepsza separacja sąsiednich łączy 10Gb/s, dzięki spiralnej konstrukcji Jakość potwierdzona certyfikatem wydanym przez niezależne laboratorium DELTA ELECTRONICS Przystosowany do aplikacji PoE, PoEP, 4p PoE Standardy okablowania IEC kategoria 6A ISO/IEC klasa EA TIA 568-C.2 kategoria 6A EN kategoria 6A/klasa EA IEC Zastosowania sieciowe ISDN TP-PMD/TP-DDI - ATM 155, 622 Mbits/s and 1,2Gbits ETHERNET 10 Base T ETHERNET 100 Base Tx, 100 Base T4 ETHERNET 1000 Base T GIGABIT Ethernet ETHERNET 10G Base T 10 GIGABIT Ethernet (do 100 m) IEEE 802.3af PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE Rezystancja liniowa (maks.): 95 Ω/ Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15Ω Nominalna prędkość propagacji (NVP): 66% Temperatura pracy: - 10 C / + 50 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie U500L4SH5 4 LSZH Dca s2 d2 a m U500L4SHC5 4 LSZH Cca s2 d2 a m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 14

16 KABEL KATEGORII 6A - S/FTP WEWNĘTRZNO-ZEWNĘTRZNY SF5004SHA26I0 CPR Zalety produktu Zastosowania sieciowe 2 4 Wysoka tłumienność sprzężenia gwarantująca odporność na przesłuchy obce, łącze nie wymaga dodatkowych pomiarów przesłuchów obcych (z ang. Alien Crosstalk) Doskonała ochrona przed zakłóceniami elektromagnetycznymi, dzięki podwójnemu ekranowaniu S/FTP Jakość potwierdzona certyfikatem wydanym przez niezależne laboratorium DELTA ELECTRONICS Przystosowany do aplikacji PoE, PoEP oraz 4p PoE ISDN RNIS TOKEN RING 4/16 Mbits 100 VG-AnyLAN TP-PMD/TP-DDI ATM 155, 622 Mbits/s and 1,2Gbits ETHERNET up to 1000BaseT on 90m ETHERNET 10G BaseT on 60m IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE Przewodnik: żyła miedziana odprężona AWG22 2. Izolacja przewodnika: polietylen 3. Ekranowanie poszczególnych par: folia aluminiowa % pokrycia 4. Drut drenażowy: żyła miedziana ocynkowana 5. Ekranowanie całego kabla: ocynkowany oplot miedziany - minimum 50 % pokrycia 6. Płaszcz: LSZH - RAL 9005 Standardy okablowania IEC kategoria 6A ISO/IEC klasa EA przy 60m TIA 568-C.2 kategoria 6A przy 60m EN kategoria 6A/klasa EA przy 60m IEC Rezystancja liniowa (maks.): 145 Ω / Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 70% Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla KABLE MIEDZIANE Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie SF5004SHA26IO10 4 LSZH Dca s2 d2 a m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 15

17 KABEL KATEGORII 6A - U/FTP WEWNĘTRZNO - ZEWNĘTRZNY 5254SHINOUT CPR KABLE MIEDZIANE Zalety produktu Przeznaczony do zastosowań zewnętrznych i wewnętrznych Odporny na wilgoć i promienie UV Przewyższa wymagania standardu dla kategorii 6A, testowany do wartości 525 MHz Doskonała ochrona przed zakłóceniami elektromagnetycznymi, dzięki indywidualnemu ekranowaniu każdej z par Przystosowany do aplikacji PoE, PoEP, 4p PoE Zastosowania sieciowe ISDN - RNIS TP-PMD/TP-DDI - ATM 155, 622 Mbits/s and 1,2Gbits ETHERNET 10 Base T ETHERNET 100 Base Tx, 100 Base T4 ETHERNET 1000 Base T GIGABIT Ethernet 10 GIGABIT ETHERNET (do 100 m) IEEE 802.3af PoE (Power over Ethernet) IEEE 802.3at PoEP (Power over Ethernet Plus) IEEE 802.3bt - 4p PoE 1. Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen 3. Indywidualne ekranowanie par: folia aluminiowa na każdej z par 110% pokrycia 4. Drut drenażowy 5. Ochrona przed wilgocią: folia poliestrowa 6. Płaszcz: LSZH RAL 9005 Standardy okablowania IEC kategoria 6A IEC ISO11801 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A Rezystancja liniowa (maks.): 95 Ω /Km Pojemność wzajemna (znamionowa): 50 pf / m Impedancja: 100 Ω Nominalna prędkość propagacji (NVP): 78 % Tłumienność sprzężenia (znamionowa): 65 db Temperatura pracy: - 20 C / + 60 C Stopień odporności UV: IEC Odporna na wilgoć zgodnie z CEI20-34 Odporność na ozon zgodnie z ASTM D-470 Promień zgięcia w czasie instalacji (min): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie 5254SHINOUT 4 LSZH Dca s2 d2 s m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 16

18 KABEL KATEGORII 6A - U/FTP NAPOWIETRZNY 5254PEAM Zalety produktu Wysoka tłumienność sprzężenia gwarantująca odporność na przesłuchy obce Jakość potwierdzona certyfikatem wydanym przez niezależne laboratorium DELTA ELECTRONICS Przystosowany do aplikacji PoE, PoEP oraz 4p PoE 1. Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: PE 3. Ekranowanie poszczególnych par: folia aluminiowa 100% pokrycia 4. Drut drenażowy: żyła miedziana ocynkowana 5. Powłoka zewnętrzna: PE RAL Linka nośna drut stalowy 7x0.8mm Standardy okablowania IEC kategoria 6A ISO/IEC klasa EA TIA 568-C.2 kategoria 6A EN kategoria 6A/klasa EA KABLE MIEDZIANE Zastosowania sieciowe ISDN RNIS ETHERNET 10 Base T 10Gbit/s IEEE 802.3af PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) TOKEN RING 4/16 MBITS ATM 155,622Mbits/s &1.2Gbits IEEE 802.3bt - 4p PoE Rezystancja liniowa (maks.): 95 Ω/Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 79% Tłumienność sprężenia (znamionowa): 65 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie 5254PEAM 4 PE Fca m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 17

19 KABEL KATEGORII 6A - U/FTP ZBROJONY 5254ARPE KABLE MIEDZIANE Zalety produktu Ekranowanie na parach aluminium/ folia poliesterowa pokrycie 100% Powłoka zewnętrzna: PE - RAL 9005 Powłoka wewnętrzna: LSZH Wzmocnienie z taśmy stalowej Przystosowany do aplikacji PoE, PoEP, 4p PoE Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: PE 3. Ekranowanie poszczególnych par: folia aluminiowa 100% pokrycia 4. Drut drenażowy: żyła miedziana ocynkowana 5. Folia syntetyczna 6. Powłoka wewnętrzna: LSZH RAL Zbrojenie taśma stalowa 8. Powłoka zewnętrzna: PE RAL 9005 Standardy okablowania IEC kategoria 6A ISO/IEC klasa EA TIA 568-C.2 kategoria 6A EN kategoria 6A/klasa EA Zastosowania sieciowe ISDN - RNIS TOKEN RING 4/16 Mbits 100 VG-AnyLAN TP-PMD/TP-DDI ATM 155, 622 Mbits/s I 1,2Gbits ETHERNET 10 Base T ETHERNET 100 Base Tx, 100 Base T4 ETHERNET 1000 Base T GIGABIT Ethernet IEEE 802.3at - PoEP (Power over Ethernet Plus) IEEE 802.3af PoE (Power over Ethernet) 10 GIGABIT ETHERNET (do 100 m) IEEE 802.3bt - 4p PoE Rezystancja liniowa (maks.): 95 Ω / Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 78% Tłumienność sprężenia (znamionowa): 65 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie 5254ARPE 4 PE Fca m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 18

20 KABLE KATEGORII 6 - F/UTP CX64SH CPR Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen o wysokiej gęstości 3. Separator par: zmniejszający przesłuchy obce polietylen o wysokiej gęstości 4. Drut drenażowy: żyła miedziana ocynkowana 5. Ekranowanie: folia aluminiowa % pokrycia 6. Płaszcz: LSZH - RAL 5024 Zalety produktu Zastosowania sieciowe Przekracza wymagania dla standardu kategorii 6, przetestowane do wartości 350 MHz Przystosowany do aplikacji PoE, PoEP ISDN - VoIP ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T IEEE 802.3af - PoE (Power Over Ethernet) IEEE802.3at - PoEP (Power over Ethernet Plus) Standardy okablowania IEC EN ISO/IEC kategoria 6 / klasa E EN kategoria 6 / klasa E EIA/TIA 568-C.2 kategoria 6 IEC Rezystancja liniowa (maks.): 95 Ω / Km Pojemność wzajemna (znamionowa): 52 pf / m Impedancja: 100 +/- 15Ω Nominalna prędkość propagacji (NVP): 66 % Tłumienność sprzężenia (znamionowa): 65 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla KABLE MIEDZIANE Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie CX6xSHy 4: x=4 8: x=8 LSZH Dca s2 d2 a2 7.0 dla 4p 7.0x14.5 dla 2x4p 100m; y=1 500m; y=5 1000m; y=10 305m; y=b CX6xSHCy 4: x=4 8: x=8 LSZH Cca s1 d1 a1 7.0 dla 4p 7.0x14.5 dla 2x4p CX64SHB25 4 LSZH B2ca s1a d1 a m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 500m; y=5 19

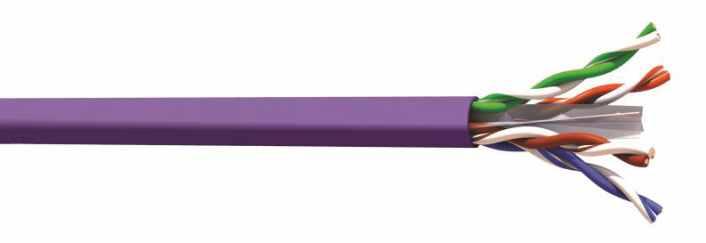

21 KABEL KATEGORII 6 - U/UTP VG64 CPR Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen o wysokiej gęstości 3. Separator par: polietylen o wysokiej gęstości 4. Płaszcz PVC - RAL 5024; LSZH - RAL 5024 KABLE MIEDZIANE Zalety produktu Przewyższa wymagania dla standardu kategorii 6 Zmniejszona średnica zewnętrzna Doskonała elastyczność w czasie instalacji Przystosowany do aplikacji PoE, PoEP Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at PoEP (Power over Ethernet Plus) Standardy okablowania IEC EN IEC IEC (dla LSZH) ISO/IEC kategoria 6 / klasa E EN kategoria 6 / klasa E EIA/TIA 568-C.2 kategoria 6 Rezystancja liniowa (maks:): 95 Ω / Km Pojemność wzajemna (znamionowa): 45 pf / m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 69 % Temperatura pracy: - 20 C / + 70 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie VG6xy 4 PVC Eca 6.5 VG6xSHy 4 LSZH Dca s2 d2 a2 6.5 VG6xSHCy 4 LSZH Cca s1 d1 a m; y=5 1000m; y=10 305m; y=b 500m; y=5 1000m; y=10 305m; y=b 500m; y=5 305m; y=b * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 20

22 KABEL KATEGORII 6 - F/UTP ZEWNĘTRZNY CX64PE Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen o wysokiej gęstości 3. Separator par: polietylen o wysokiej gęstości 4. Drut drenażowy 5. Ekranowanie: folia aluminiowa (nie dotyczy kabla U/UTP) 6. Płaszcz: polietylen PE - RAL 9005 Zalety produktu Przeznaczony do zastosowań zewnętrznych Odporny na wilgoć, żelowana konstrukcja Powłoka odporna na promieniowanie UV Przystosowany do aplikacji PoE, PoEP Standardy okablowania ISO/IEC 11801kategoria 6 / klasa E EN 50173kategoria 6 / klasa E EIA/TIA 568-C.2 kategoria 6 IEC kategoria 6 IEC KABLE MIEDZIANE Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) Rezystancja liniowa (maks.): 95 Ω/ Km Pojemność wzajemna (znamionowa): 50 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 66 % Tłumienność sprężenia (znamionowa): 65 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie CX64PE 4 PE Fca m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 21

23 KABLE KATEGORII 6 - U/UTP ZEWNĘTRZNY VG64PE CPR Przewodnik: żyła miedziana odprężona AWG23 2. Izolacja przewodnika: polietylen 3. Separator par 4. Powłoka zewnętrzna: PE RAL 9005 KABLE MIEDZIANE Zalety produktu Przystosowany do instalacji na zewnątrz Jakość potwierdzona certyfikatem wydanym przez niezależna laboratorium DELTA ELECTRONICS Przystosowany do aplikacji PoE, PoEP Standardy okablowania IEC kategoria 6 ISO/IEC klasa E TIA 568-C.2 kategoria 6 EN kategoria 6/klasa E Zastosowania sieciowe ISDN ETHERNET 10 Base T - Ethernet TOKEN RING 4/16 Mbits ETHERNET 100 Base Tx, 100 Base T4 Fast Ethernet ETHENRET 1000 Base T Gigabit Ethernet 100 VG-AnyLAN TP-PMD/TP-DDI ATM 155, 622Mbits/s and 1,2Gbits/s IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) Rezystancja liniowa (maks.): 95 Ω/ Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 66% Stopień odporności UV: IEC Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie VG64PE5 4 PE Fca m VG64PE 4 PE Fca m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 22

24 KABEL KATEGORII 5e - SF/UTP SFU1004SH Przewodnik: żyła miedziana odprężona AWG24 2. Izolacja przewodnika: polietylen o wysokiej gęstości 3. Drut drenażowy: żyła miedziana ocynkowana AWG24 4. Ekranowanie: 1: folia aluminiowa- 110% pokrycia 5. Ekranowanie: 2: ocynkowany oplot miedziany - minimum 50% pokrycia 6. Płaszcz: LSZH - RAL 6018 Zalety produktu Przeznaczony do instalacji w wymagających środowiskach Wysoki wskanik EMC, dzięki pokryciu oplotem stalowym Trudnopalny Jakość potwierdzona certyfikatem wydanym przez niezależne laboratorium DELTA ELECTRONICS Przystosowany do aplikacji PoE Standardy okablowania IEC kategoria 5e ISO/IEC klasa D TIA 568-C.2 kategoria 5e EN kategoria 5e/klasa D IEC KABLE MIEDZIANE Zastosowania sieciowe ISDN ETHERNET 10 Base T - Ethernet TOKEN RING 4/16 Mbits ETHERNET 100 Base Tx, 100 Base T4 Fast Ethernet ETHENRET 1000 Base T Gigabit Ethernet 100 VG-AnyLAN TP-PMD/TP-DDI ATM 155, 622Mbits/s and 1,2Gbits/s IEEE 802.3af - PoE (Power over Ethernet) Rezystancja liniowa (maks.): 93 Ω/Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 73% Tłumienność sprężenia (znamionowa): 75 db Temperatura pracy: - 40 C / + 80 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie SFU1004PUR10 4 PUR Eca m SFU1004PUR25 4 PUR Eca m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 23

25 KABEL KATEGORII 5e - SF/UTP WEWNĘTRZNO-ZEWNĘTRZNY SFU1004SHINOUT CPR Przewodnik: żyła miedziana odprężona AWG24 2. Izolacja przewodnika: polietylen o wysokiej gęstości 3. Drut drenażowy: żyła miedziana ocynkowana AWG24 4. Ekranowanie: 1: folia aluminiowa- 110% pokrycia 5. Ekranowanie: 2: ocynkowany oplot miedzianyminimum 50% pokrycia 6. Płaszcz: LSZH- RAL 9005 KABLE MIEDZIANE Zalety produktu Przewyższa wymagania dla standardu kategorii 5e Podwójne ekranowanie (folia aluminiowa + ocynkowany oplot miedziany) zapewnia doskonałe zabezpieczenie przed zakłóceniami elektromagnetycznymi. Kabel ten jest zatem zalecany do instalacji w sektorze przemysłowym oraz trudnych warunkach środowiskowych. Przystosowany do aplikacji PoE Standardy okablowania IEC kategoria 5e ISO/IEC klasa D TIA 568-C.2 kategoria 5e EN kategoria 5e/klasa D IEC Zastosowania sieciowe ISDN ETHERNET 10 Base T - Ethernet TOKEN RING 4/16 Mbits ETHERNET 100 Base Tx, 100 Base T4 Fast Ethernet ETHENRET 1000 Base T Gigabit Ethernet 100 VG-AnyLAN TP-PMD/TP-DDI ATM 155, 622Mbits/s and 1,2Gbits/s IEEE 802.3af - PoE (Power over Ethernet) Rezystancja liniowa (maks.): 95 Ω/ Km Pojemność wzajemna (znamionowa): 45 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 66% Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie SFU1004SHINOUT10 4 LSZH Dca s2 d2 a m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 24

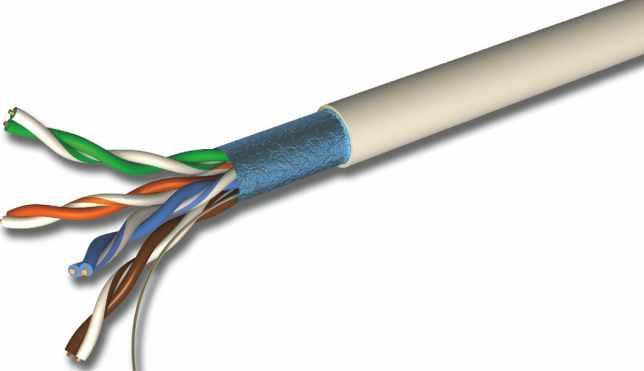

26 KABLE KATEGORII 5e - F/UTP SGB4 CPR Przewodnik: żyła miedziana odprężona AWG24 2. Izolacja przewodnika: polietylen o wysokiej gęstości 3. Drut drenażowy: żyła miedziana ocynkowana 4. Ekranowanie: folia aluminiowa % pokrycia 5. Płaszcz: PCV lub LSZH - RAL 7035 Zalety produktu Zastosowania sieciowe Przewyższa wymagania dla standardu kategorii kat.5e Przystosowany do aplikacji PoE ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T IEEE 802.3af - PoE (Power over Ethernet) Standardy okablowania IEC EN ISO/IEC kategoria 5e / klasa D EN kategoria 5e / klasa D EIA/TIA 568-C.2 kategoria 5e IEC Rezystancja liniowa (maks.): 95 Ω / Km Pojemność wzajemna (znamionowa): 50 pf/m Impedancja: 100 +/- 15Ω Nominalna prędkość propagacji (NVP): 66 % Tłumienność sprzężenia (znamionowa): 65 db Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla KABLE MIEDZIANE Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie SGBxB 4: x=4 8: x=8 PVC Eca 5.7 dla 4p 5.7x12 dla 2x4p 100m; y=1 500m; y=5 1000m; y=10 305m; y=b SGBxBSH 4: x=4 8: x=8 LSZH Dca s2 d2 a2 5.7 dla 4p 5.7x12 dla 2x4p 100m; y=1 500m; y=5 1000m; y=10 305m; y=b SGBxxSH 3x4: x=12 16x4: x-=64 LSZH Dca s2 d2 a2 17 dla 3x4p 32 dla 16x4p 1000m * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 25

27 KABLE KATEGORII 5e - U/UTP VGB4 CPR Przewodnik: żyła miedziana odprężona AWG24 2. Izolacja przewodnika: wysokiej gęstości polietylen 3. Płaszcz: PCV lub LSZH - RAL KABLE MIEDZIANE Zalety produktu Zastosowania sieciowe Przewyższa wymagania dla standardu kategorii 5e Przystosowany do aplikacji PoE ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T IEEE 802.3af - PoE (Power over Ethernet) Standardy okablowania IEC EN ISO/IEC kategoria 5e / klasa D EN kategoria 5e / klasa D EIA/TIA 568-C.2 kategoria 5e IEC Rezystancja liniowa (maks.): 95 Ω/ Km Pojemność wzajemna (znamionowa): 50 pf/m Impedancja: 100 +/- 15 Ω Nominalna prędkość propagacji (NVP): 66 % Temperatura pracy: - 20 C / + 60 C Promień zgięcia w czasie instalacji (min.): 8x średnica kabla Numer katalogowy Pary Powłoka Klasa CPR Średnica zewnętrzna Opakowanie VGBxy 4: x=4 8: x=8 PVC Eca 5.4 dla 4p 5.4x11.3 dla 2x4p 500m; y=5 1000m; y=10 305m; y=b VGBxSHy 4: x=4 8: x=8 LSZH Dca s2 d2 a2 5.4 dla 4p 5.4x11.5 dla 2x4p 500m; y=5 1000m; y=10 305m; y=b * Tolerancja dla średnicy zewnętrznej kabla +/- 0.2 mm 26

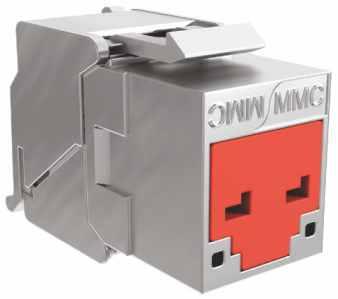

28 SERIA IV: MODUŁ RJ45 KATEGORII 6A STP IV6AFS 100% beznarzędziowa terminacja żył Beznarzędziowy montaż nie wymagający narzędzi do terminacji Zintegrowane cyrkonowe (izolator) ostrza odcinające nadmiar żył Ekranowanie pełna klatka Faradaya, zapewniająca odporność na zakłócenia Uniwersalny system montażu keystone, w gniazdach i panelach 19 Zmniejszona głębokość 35,55 mm, ułatwiająca montaż w płytkich puszkach gniazd Zawiera prowadnicę par, pozwalającą na łatwe rozprowadzenie żył w czasie montażu oraz minimalny rozplot par poprawa parametru NEXT 4-warstwowa płytka PCB, zapewniająca optymalną kompensację zakłóceń Możliwość rozszycia żył wg T568 A i B Automatyczne uziemienie, metaliczny kontakt z obudową panela 19 Możliwość zamontowania kolorowych osłon przeciwkurzowych złącza RJ45 Zgodność ze standardem 4p PoE, potwierdzona badaniem w niezależnym laboratorium Zastosowania sieciowe IPTV, VOIP, ISDN, Voice ETHERNET: 10 Base T, 100 Base T, 1000 Base T, 10G Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEE 802.3bt - 4p PoE Standardy okablowania ISO11801 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A IEC re-embedded IEC złącze EN złącze IEC PoE / PoEP IEC p PoE UL94VO Materiał złączy IDC: stop brązu i platyny pokryty cynkiem Piny RJ45: stop niklu i platyny pokryty złotem Średnica instalowanej żyły: AWG 24 AWG 22 Materiał obudowy: stop cynku Temperatura pracy: -40 C / +70 C Ilość cykli wpięcia złącza RJ45: > 750min. / 1000nom. Rezystancja pinów RJ45: 20 mω Rezystancja złącza we/wy: 200 mω Rezystancja izolacji: 500 MΩ przy 100 V DC Test napięcia: 1000 V DC pin-pin 1500 V DC pin-ekran Napięcie robocze: 72 V DC Przenoszona moc: 30 W GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Ekranowanie Opakowanie IV6AFS Moduł MMC RJ45 IV kat.6a STP STP - w pełni ekranowany 1 BCDUSTSHx Osłona przeciwkurzowa do modułów RJ45 - różne kolory 8 27

29 SERIA BC: MODUŁ RJ45 KATEGORII 6A STP BC6AFSTL BCDUSTSHx GNIAZDA, WTYKI I PANELE RJ45 Beznarzędziowy montaż, niewymagający narzędzi do terminacji Pełne ekranowanie 360, kontakt z ekranem kabla na całym obwodzie Uniwersalny system montażu keystone, w gniazdach i panelach 19 Niewielki rozmiar, dopasowany do płyt (adapterów) gniazd większości producentów osprzętu elektroinstalacyjnego Zawiera prowadnicę par, pozwalającą na łatwe rozprowadzenie żył w czasie montażu oraz minimalny rozplot par Kategoria 6A wg ISO Szerokie pasmo przenoszenia oraz odporność na przesłuchy, dzięki specjalnej konstrukcji wewnętrznej płytki PCB Posiada kolorowe naklejki ułatwiające rozprowadzenie żył wg schematu T568 A i B Automatyczne uziemienie, metaliczny kontakt z obudową panela 19 Możliwość zamontowania kolorowych osłon przeciwkurzowych złącza RJ45 Zgodność ze standardem 4p PoE, potwierdzona badaniem w niezależnym laboratorium Zastosowania sieciowe ISDN, VOIP PIPTV ETHERNET: 10 Base T, 100 Base T, 1000 Base T, 10G Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEE 802.3bt - 4p PoE Standardy okablowania ISO11801; AMD1 i AMD2 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A IEC re-embedded IEC złącze EN złącze IEC PoE/ PoEP IEC p PoE UL94VO Materiał złączy IDC: stop brązu i platyny pokryty cynkiem Piny RJ45: stop niklu pokryty złotem Średnica instalowanej żyły: AWG Materiał obudowy: ZAMAC Temperatura pracy: -40 C / +70 C Ilość cykli wpięcia złącza RJ45: > 750 min. / 1000 nom. Rezystancja pinów RJ45: 20 mω Rezystancja złącza we/wy: 200 mω Rezystancja izolacji: > 500 MΩ przy 100 V DC Test napięcia: >1000 V DC pin-pin >1500 V DC pin-ekran Napięcie robocze: 72 V DC Przenoszona moc: 30 W Numer katalogowy Opis Ekranowanie Opakowanie BC6AFSTL Moduł RJ45 keystone kat.6a beznarzędziowy STP - w pełni ekranowany 1 BCDUSTSHx Osłona przeciwkurzowa do modułów RJ45 8 x=l biała; x=b niebieska; x=v zielona; x=r czerwona; x=j żółta 28

30 SERIA BC: MODUŁ RJ45 KATEGORII 6A UTP BC6ANBTL Beznarzędziowy montaż, niewymagający narzędzi do terminacji Uniwersalny system montażu keystone, w gniazdach i panelach 19 Niewielki rozmiar (28.25 mm), dopasowany do płyt (adapterów) gniazd większości producentów osprzętu elektroinstalacyjnego Zawiera prowadnicę par pozwalającą na łatwe rozprowadzenie żył w czasie montażu oraz minimalny rozplot par Kategoria 6A wg ISO Szerokie pasmo przenoszenia oraz odporność na przesłuchy, dzięki specjalnej konstrukcji wewnętrznej płytki PCB Posiada kolorowe naklejki ułatwiające rozprowadzenie żył wg schematu T568 A i B Możliwość zamontowania kolorowych osłon przeciwkurzowych złącza RJ45 Zgodność ze standardem 4p PoE, potwierdzona badaniem w niezależnym laboratorium Zastosowania sieciowe ISDN, VOIP PIPTV ETHERNET: 10 Base T, 100 Base T, 1000 Base T, 10G Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) IEE 802.3bt - 4p PoE Standardy okablowania ISO11801 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A IEC re-embedded IEC CAT 6A złącze UL złącze IEC PoE / PoEP IEC p PoE UL94VO Materiał złączy IDC: stop brązu i platyny pokryty cynkiem Piny RJ45: stop niklu pokryty złotem Średnica instalowanej żyły: AWG Materiał obudowy: ABS Temperatura pracy: -40 C / +70 C Ilość cykli wpięcia złącza RJ45: > 750 min. / 1000 nom. Rezystancja pinów RJ45: 20 mω Rezystancja złącza we/wy: 200 mω Rezystancja izolacji: > 500 MΩ przy 100 V DC Test napięcia: >1000 V DC pin-pin Napięcie robocze: 72 V DC Przenoszona moc: 30 W GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Ekranowanie Opakowanie BC6ANBTL Moduł RJ45 keystone kat.6a beznarzędziowy UTP - nieekranowany 1 BCDUSTSHx Osłona przeciwkurzowa do modułów RJ45 8 x=l biała; x=b niebieska; x=v zielona; x=r czerwona; x=j żółta 29

31 SERIA BC: MODUŁ RJ45 KATEGORII 6 STP BC6FSTL BCDUSTSHx GNIAZDA, WTYKI I PANELE RJ45 Beznarzędziowy montaż, niewymagający narzędzi do terminacji Pełne ekranowanie 360, kontakt z ekranem kabla na całym obwodzie Uniwersalny system montażu keystone, w gniazdach i panelach 19" Niewielki rozmiar, dopasowany do płyt (adapterów) gniazd większości producentów osprzętu elektroinstalacyjnego Zawiera prowadnicę par, pozwalającą na łatwe rozprowadzenie żył w czasie montażu oraz minimalny rozplot par Szerokie pasmo przenoszenia oraz odporność na przesłuchy, dzięki specjalnej konstrukcji wewnętrznej płytki PCB Posiada kolorowe naklejki ułatwiające rozprowadzenie żył wg schematu T568 A i B Automatyczne uziemienie, metaliczny kontakt z obudową panela 19" Możliwość zamontowania kolorowych osłon przeciwkurzowych złącza RJ45 Zastosowania sieciowe ISDN, VOIP IPTV ETHERNET: 10 Base T, 100 Base T, 1000 Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) Standardy okablowania ISO kategoria E EN kategoria 6 / klasa E EIA/TIA 568-C.2 - kategoria 6 IEC re-embedded UL94VO Materiał złączy IDC: stop brązu i platyny pokryty cynkiem Piny RJ45: stop niklu pokryty złotem Średnica instalowanej żyły: AWG 24 - AWG 22 Materiał obudowy: ZAMAC Temperatura pracy: -40 C / +70 C Ilość cykli wpięcia złącza RJ45: > 750 min. / 1000 nom. Rezystancja pinów RJ45: 20 mω Rezystancja złącza we/wy: 200 mω Rezystancja izolacji: > 500 MΩ przy 100 V DC Test napięcia: 1000 V DC pin-pin 1500 V DC pin-ekran Napięcie robocze: 72 V DC Przenoszona moc: 30 W Numer katalogowy Opis Ekranowanie Opakowanie BC6FSTL Moduł RJ45 keystone kat. 6 beznarzędziowy STP w pełni ekranowany 1 BCDUSTSHx Osłona przeciwkurzowa do modułów RJ45 BC 8 x=l biała; x=b niebieska; x=v zielona; x=r czerwona; x=j żółta 30

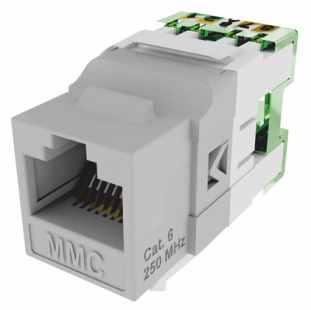

32 SERIA BC: MODUŁY RJ45 KATEGORII 6 UTP BC6NB BCDUSTSHx Przewyższają podstawowe wymagania dla standardów Dwa sposoby montażu: - narzędzie uderzeniowe - specjalne narzędzie BC Wyrana etykieta opisowa dla rozszycia wg schematu 568 A lub B Kompatybilne z wtykami RJ12 Możliwość zamontowania kolorowych osłon przeciwkurzowych Wymiary: 19,3 x 33,50 x 16 mm (M x D x W) Możliwość montażu na kablu typu drut i linka Konstrukcja wewnętrzna w postaci dwuwarstwowej płytki PCB Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T IEE 802.3af - PoE (Power Over Ethernet) IEEE 802.3at - PoEP (Power Over Ethernet Plus) Standardy okablowania ISO klasa E EN klasa E EIA/TIA 568-C.2 kategoria 6 UL94VO Materiał złączy IDC: stop brązu i platyny pokryty cynkiem Piny RJ45: stop brązu, platyny i niklu pokryty złotem Średnica instalowanej żyły: AWG 24 - AWG 22 Materiał obudowy: ABS Temperatura pracy: - 40 C / + 70 C Ilość cykli wpięcia: > 700 cykli min. / 1000 nom. Rezystancja styku: < 20 mω Rezystancja złącza we/wy: 200 mω Rezystancja izolacji: 500Ω Test napięcia: > 1000 V DC styk do styku Napięcie robocze: 72 V DC Przenoszona moc: 30 W GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Ekranowanie Kolor Opakowanie BC6NB Moduł RJ45 keystone kat. 6 UTP - nieekranowany szary 1 BC6NBN Moduł RJ45 keystone kat. 6 UTP - nieekranowany czarny 1 BCDUSTSHx Osłona przeciwkurzowa do modułów RJ45 BC x=l biała; x=b niebieska; x=v zielona; x=r czerwona; x=j żółta 31

33 SERIA BC: MODUŁ RJ45 KATEGORII 5(E) STP BC5EFSTL BCDUSTSHx GNIAZDA, WTYKI I PANELE RJ45 Beznarzędziowy montaż, niewymagający narzędzi do terminacji 0 Pełne ekranowanie 360, kontakt z ekranem kabla na całym obwodzie Uniwersalny system montażu keystone, w gniazdach i panelach 19" Niewielki rozmiar, dopasowany do płyt (adapterów) gniazd większości producentów osprzętu elektroinstalacyjnego Zawiera prowadnicę par, pozwalającą na łatwe rozprowadzenie żył w czasie montażu oraz minimalny rozplot par Szerokie pasmo przenoszenia oraz odporność na przesłuchy, dzięki specjalnej konstrukcji wewnętrznej płytki PCB Posiada kolorowe naklejki ułatwiające rozprowadzenie żył wg schematu T568 A i B Automatyczne uziemienie, metaliczny kontakt z obudową panela 19" Możliwość zamontowania kolorowych osłon przeciwkurzowych złącza RJ45 Zastosowania sieciowe ISDN, VoIP IPTV ETHERNET: 10 Base T, 100 Base T, 1000 Base T, 10G Base T IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at PoEP (Power over Ethernet Plus) Standardy okablowania ISO kategoria 5e / klasa D EN kategoria 5e / klasa D EIA/TIA 568-C.2 kategoria 5e IEC re-embedded UL94VO Materiał złączy IDC: stop brązu, platyny pokryty cynkiem Piny RJ45: stop niklu pokryty złotem Średnica instalowanej żyły: AWG Materiał obudowy: ZAMAC Temperatura pracy: - 40 C / + 70 C Ilość cykli wpięcia: > 750 min. / 1000 nom. Rezystancja pinów RJ45: 20 mω Rezystancja złącza we/wy: 200 mω Rezystancja izolcji: > 500 MΩ przy 100 V DC Test napięcia: 1000 V DC pin-pin 1500 V DC pin-ekran Napięcie robocze: 72 V DC Przenoszona moc: < 15 W Numer katalogowy Opis Ekranowanie Opakowanie BC5EFSTL Moduł RJ45 keystone kat. 5(e) beznarzędziowy STP w pełni ekranowany 1 BCDUSTSHx Osłona przeciwkurzowa do modułów RJ45 BC 8 x=l biała; x=b niebieska; x=v zielona; x=r czerwona; x=j żółta 32

34 SERIA BC: MODUŁY RJ45 KATEGORII 5(E) UTP BC5ENB BCDUSTSHx Przewyższają podstawowe wymagania dla standardów Dwa sposoby montażu: - narzędzie uderzeniowe - specjalne narzędzie BC Wyrana etykieta opisowa dla rozszycia wg schematu 568 A lub B Standard keystone Kompatybilne z wtykami RJ12 Możliwość zamontowania kolorowych osłon przeciwkurzowych Bardzo małe wymiary: 21,9 x 28,25 x16 mm (WxGxS) Możliwość montażu na kablu typu drut i linka Konstrukcja wewnętrzna w postaci dwuwarstwowej płytki PCB Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T IEEE 802.3af - PoE (Power over Ethernet ) Standardy okablowania ISO klasa D EN klasa D EIA/TIA 568-C.2 kategoria 5e UL94VO Materiał złączy IDC: stop brązu, platyny i miedzi pokryty cynkiem Piny RJ45: stop brązu, platyny i niklu pokryty złotem Średnica instalowanej żyły: AWG 24 - AGWG 23 Materiał obudowy: ABS Temperatura pracy: - 40 C / + 70 C Ilość cykli wpięcia: > 700 cykli min. / 1000 nom. Rezystancja styku: 20 mω Rezystancja złącza we/wy: 200 mω Rezystancja izolacji: 500 mω Test napięcia: > 1000 V DC styk do styku Napięcie robocze: 72 V DC Przenoszona moc: 15 W GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Ekranowanie Kolor Opakowanie BC5ENB Moduł RJ45 keystone kat. 5(e) UTP - nieekranowany biały 1 BC5NBN Moduł RJ45 keystone kat. 5(e) UTP - nieekranowany czarny 1 BCDUSTSHx Osłona przeciwkurzowa do modułów RJ45 BC 8 x=l biała; x=b niebieska; x=v zielona; x=r czerwona; x=j żółta 33

35 ADAPTER PRZELOTOWY RJ45-RJ45 COUPLK6AFS GNIAZDA, WTYKI I PANELE RJ45 Adapter przelotowy kat.6a Beznarzędziowy montaż Pełne ekranowanie Piny: RJ45: stop niklu pokryty złotem Wymiary: 30 mm x 20.3 mm x 16.4 mm Ilość cykli wpięcia złącza RJ45: > 750 cykli Rezystancja pinów RJ45: 20 mω Rezystancja złącza we/wy: 500 mω Przenoszona moc: 30 W Temperatura pracy: - 40 C / + 70 C Materiał obudowy: ZAMAC 5 Standardy okablowania IEC ISO11801 klasa EA EIA/TIA 568-C.2 kategoria 6A Numer katalogowy Opis Opakowanie COUPLK6AFS Adapter przelotowy RJ45-RJ45 kat. 6A 1 34

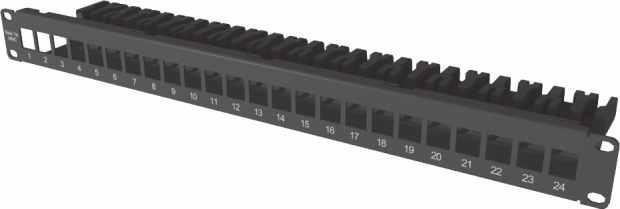

36 SERIA IV: PANEL ROZDZIELCZY RJ45 24-PORTOWY - NIEWYPOSAŻONY IVPAN1U Szybki montaż w stelażu 19 bez śrub M6 Innowacyjny sposób montażu kabli instalacyjnych w tylnej prowadnicy, bez opasek zaciskowych Kable (niezależnie od średnicy) w łatwy i bezpieczny sposób montuje się w dedykowanych zatrzaskach Tylna prowadnica zawiera 3 obrotowe bloki, pozwalające na ukierunkowanie kabli do tras kablowych w szafie 19 Wygodny sposób montażu etykiet opisowych bez przyklejania (przyciskane uchylnymi, przezroczystymi plakietkami) Porty zabezpieczone samozamykającymi się osłonami przeciwkurczowymi Możliwość kolorystycznego oznakowania portów, poprzez wymianę osłon Automatyczne uziemienie za pośrednictwem stelaża 19, ponadto zawiera dodatkowy konektor uziemiający Dodatkowo panel umożliwia również montaż za pomoc śrub M6 Automatyczny montaż bez śrub M6 Pojemność: 24 moduły RJ45 keystone IV lub BC, moduły specyfikowane oddzielnie Wymiary: 484 mm x 44 mm x mm Waga: 1,3 kg Metalowa obudowa, malowana proszkowo (z wyjątkiem uchwytów montażowych) Kolor: grafitowy, RAL 7016 Temperatura pracy: -10 C / 60 C Dopuszczalne obciążenie: > 110N GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Opakowanie IVPAN1U Panel MMC 24xRJ45 IV 1U, bez modułów 1 IVDUSTPANx Osłona przeciwkurzowa RJ45 do panela IV - różne kolory 8 Gdzie x oznacza kolor : L biały, B niebieski, V zielony, R czerwony, J żółty 35

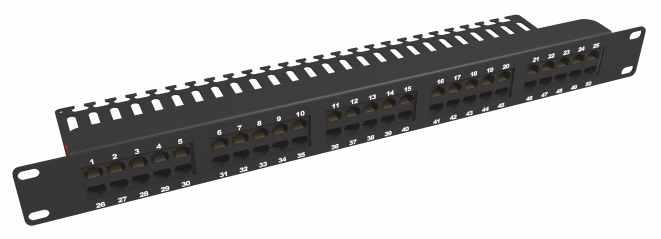

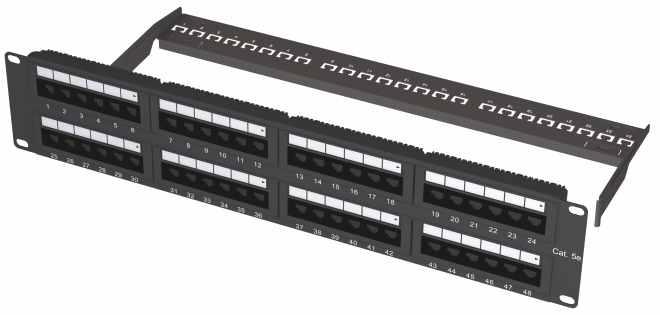

37 SERIA BC: PANEL ROZDZIELCZY RJ45 48-PORTOWY KĄTOWY - NIEWYPOSAŻONY BCPAN1U48 GNIAZDA, WTYKI I PANELE RJ45 Bardzo duże zagęszczenie portów - 48 portów na 1U (standardowe rozwiązanie to 24 porty na 1U) Zawiera zintegrowane boczne uchwyty na kable krosowe Kątowa konstrukcja frontu zapewnia bardziej łagodne poprowadzenie wpiętych kabli krosowych na boki szafy Nie wymaga stosowania paneli 1U porządkujących kable krosowe Bardziej efektywne wykorzystanie miejsca w szafie teleinformatycznej - 1U zamiast 3U Idealne rozwiązanie dla Data Center Wygodny sposób montażu etykiet opisowych - bez przyklejania Przeznaczony tylko do modułów RJ45 keystone serii BC STP Możliwość montażu modułów ekranowych Automatyczne uziemienie za pośrednictwem stelaża 19", ponadto zawiera dodatkowy konektor uziemiający Zawiera tylną prowadnicę kabli instalacyjnych Opakowanie zawiera śruby montażowe Pojemność: 48 modułów RJ45 keystone BC Wymiary: 445 mm x 44 mm x 100 mm Waga: 1.23 kg Metalowa obudowa pokryta niklem Kolor frontu: RAL 7016 Temperatura pracy: -10 C / 60 C Dopuszczalne obciążenie: > 110N Numer katalogowy Opis Opakowanie BCPAN1U48 Panel MMC 48xRJ45 BC kątowy, bez modułów 1 36

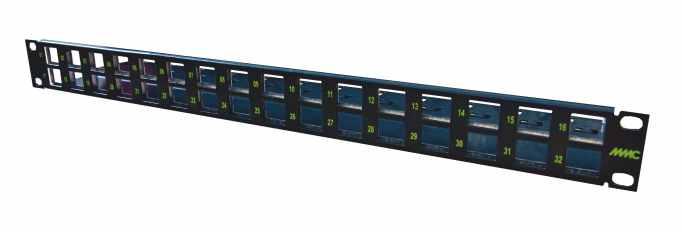

38 SERIA BC: PANELE ROZDZIELCZE RJ45 NIEWYPOSAŻONE BCPAN1U Przeznaczone do modułów RJ45 keystone serii BC UTP i STP Montaż również modułów ekranowanych - panel zapewnia uziemienie ekranu złącza i kabla Unikatowy system tylnego podtrzymania kabli instalacyjnych bez użycia opasek - koncepcja Y - celem zredukowania czasu instalacji Dostępne zaślepki niewykorzystanych portów RJ45 24 porty 1U oraz 48 portów 2U Numer katalogowy Opis Opakowanie BCPAN1U Panel rozdzielczy 24xRJ45 BC 1U bez modułów 1 BCPAN2U Panel rozdzielczy 48xRJ45 BC 2U bez modułów 1 BCOB Zaslepka niewyposazonego portu RJ45 w panelu BC 10 SERIA BC: PANEL ROZDZIELCZY RJ45 32-PORTOWY NIEWYPOSAŻONY BCPAN1U32 Przeznaczony do modułów RJ45 keystone serii BC Montaż również modułów ekranowanych - panel zapewnia uziemienie ekranu złącza i kabla Bardzo duże zagęszczenie portów - 32 porty w panelu 1U Zapewnia minimalne zużycie miejsca w szafie dystrybucyjnej Wyposażony w tylną prowadnicę kabli instalacyjnych GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Opakowanie BCPAN1U32 Panel rozdzielczy 32xRJ45 BC 1U bez modułów 1 37

39 SERIA BC: PANELE ROZDZIELCZE KATEGORII 5(E) i 6 UTP BC6NBPANSB24 GNIAZDA, WTYKI I PANELE RJ45 BC5ENBPANSB48 Zastosowania sieciowe Przewyższają podstawowe wymagania standardów Montaż narzędziem uderzeniowym - dwa rzędy złączy IDC Rozszycie wg schematu 568 A lub B Średnica przewodnika instalowanych żył kat. 6 od AWG24 do AWG22, kat. 5e AWG Uchwyty na etykiety opisowe Dostępne jedynie w wariancie nieekranowanym Wyposażony w złącza RJ45 Zawiera tylną prowadnicę kabli Wymiary: 482,6 mm x 43,5 mm x 26,8 mm ISDN - VoIP TOKEN RING 4/16 Mbit VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622, 1200 Mbit ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T Standardy okablowania ISO klasa E / klasa D EN klasa E / klasa D EIA/TIA 568-C.2 kategoria 6 / kategoria 5e Materiał złączy IDC: stop brązu i platyny pokryty cynkiem Piny RJ45: stop brązu, platyny i niklu pokryty złotem Plastikowa obudowa: ABS, PCV UL94V0 Żywotność złącza RJ45: 750 cykli min / 1000 nom. Napięcie robocze: 72VDC Test napięcia: > 1000 V DC styk do styku Rezystancja pinów: 20 mω Przenoszona moc: 30W - kat. 6 / 15W kat. 5e Temperatura pracy: -10 C / 60 C Numer katalogowy Opis Ekranowanie Kolor Opakowanie BC5ENBPANSB24 Panel rozdzielczy 24xRJ45 kategorii 5(e) 1U UTP - nieekranowany czarny 1 BC5ENBPANSB48 Panel rozdzielczy 48xRJ45 kategorii 5(e) 2U UTP - nieekranowany czarny 1 BC6NBPANSB24 Panel rozdzielczy 24xRJ45 kategorii 6 1U UTP - nieekranowany czarny 1 BC6NBPANSB48 Panel rozdzielczy 48xRJ45 kategorii 6 2U UTP - nieekranowany czarny 1 38

40 PANELE TELEFONICZNE 19" PANISDN50N Montaż w szafie 19 Dedykowane do zakończenia telefonicznych kabli wieloparowych Spełniają wymagania kategorii 3 Zawierają gniazda RJ45 z aktywnymi pinami 3; 4; 5; 6 (dla wersji 25 i 50 portowej) oraz 4; 5; 7; 8 (dla wersji 60 portowej) Instalacja kabla przy użyciu narzędzia uderzeniowego Numer katalogowy Opis Ilość portów Aktywne piny Opakowanie PANISDN25N Panel rozdzielczy kat. 3 19"/1U PCB UTP 25 3; 4; 5; 6 1 PANISDN50N Panel rozdzielczy kat. 3 19"/1U PCB UTP 50 3; 4; 5; 6 1 PANISDN60N Panel rozdzielczy kat. 3 19"/1U PCB UTP 60 4; 5; 7; 8 1 MAGAZYNY VOICE 19" DLA ŁĄCZÓWEK TELEFONICZNYCH Montaż w szafie 19 Przeznaczone do montażu łączówek LSA-PLUS 2/10 Dedykowane do zakończenia telefonicznych kabli wieloparowych GNIAZDA, WTYKI I PANELE RJ Numer katalogowy Opis Wysokość Maksymalna pojemność Opakowanie Magazyn VOICE 19" 1U 6 łączówek (3 x 2) Magazyn VOICE 19" 3U 18 łączówek (1 x 18) Magazyn VOICE 19" 3U 15 łączówek (3 x 5) Magazyn VOICE 19" 4U 21 łączówek (3 x 7) 1 39

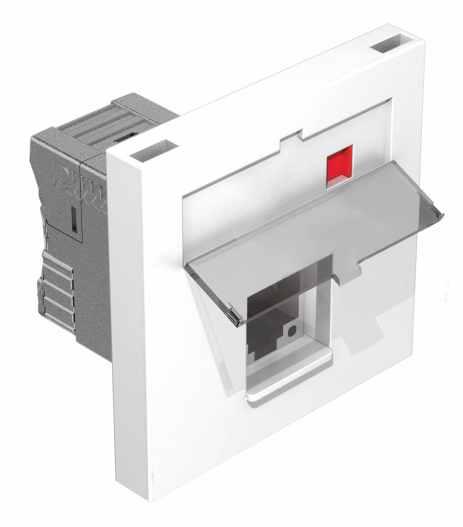

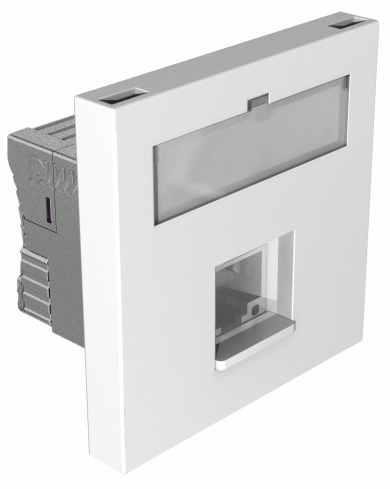

41 SERIA IV: ADAPTERY DO GNIAZD 45X45 MM 1XRJ45 IVLOCK451C IV450B1C GNIAZDA, WTYKI I PANELE RJ45 Zintegrowane zabezpieczenie przed wpięciem wtyku RJ45. Blokada uchylnej osłony przeciwkurzowej złącza Zwiększone bezpieczeństwo w miejscach o dużym natężeniu ruchu: korytarz, sale konferencyjne itp. Przeznaczone do montażu modułów RJ45 keystone serii IV oraz BC Wygodny sposób montażu etykiet opisowych bez przyklejania (przyciskane uchylnymi, przezroczystymi plakietkami) Dostosowane do wszystkich ramek i uchwytów o wymiarach 45x45 mm Solidne trzymanie w ramce 12 zatrzasków montażowych Materiał: tworzywo sztuczne Kolor: RAL 9003 Temperatura pracy: -5 C / +45 C Stopień ognioodporności: UL 94VO Stopień szczelności: IP20 Numer katalogowy Opis Opakowanie IVLOCK451C Adapter MMC 45x45 mm dla 1xRJ45 IV z blokadą 1 IV450B1C Adapter antybakteryjny MMC 45x45 mm dla 1xRJ45 IV 1 40

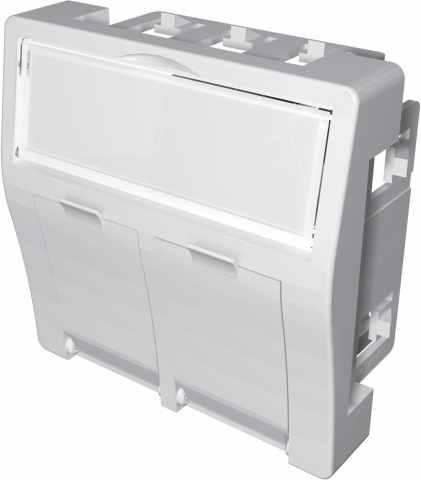

42 SERIA BC: ADAPTERY DO GNIAZD 45X45 MM BC451C Przeznaczone do montażu modułów RJ45 keystone serii BC Kątowy montaż modułów zmniejsza potrzebną głębokość montażową w puszkach i trasach kablowych Dwie wersje, na 1 lub 2 modyły RJ45 Ustawione pod kątem miejsce na etykietę opisową, w celu lepszej widoczności Przeroczyste plastikowe osłony na etykiety opisowe Uchylna, zdejmowana osłona przeciwkurzowa złącza RJ45 Dostosowane do wszystkich ramek i uchwytów o wymiarach 45x45 mm BC452C Materiał: ABS odporny na UV Kolor: RAL 9010 Temperatura pracy: - 5 C / + 45 C Stopień ognioodporności: UL 94V0 Stopień szczelności: IP20 GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Opakowanie BC451C Adapter MMC 45x45mm dla 1xRJ45 BC 1 BC452C Adapter MMC 45x45mm dla 2xRJ45 BC 1 41

43 SERIA BC: ADAPTERY DO GNIAZD 45X45 MM Przeznaczone do montażu modułów RJ45 keystone serii BC Zawierają miejsce na etykietę opisową Uchylna osłona przeciwkurzowa złącza RJ45 Wymiary: 22.5x45 mm Kolor: RAL 9010 BC22X45 BC22X45ZAS Numer katalogowy Opis Opakowanie BC22X45 Adapter 22,5 x 45 mm 1xRJ45 dla modułów serii BC 1 BC22X45ZAS Zaślepka 22,5 x 45 mm 1 GNIAZDA, WTYKI I PANELE RJ45 SERIA BC: GNIAZDA 45X45 MM DLA MODUŁÓW RJ45 KOMPLETNE WP45X4518BC WP45X4529BC Przeznaczone do montażu modułów RJ45 keystone serii BC Gniazda do montażu natynkowego lub podtynkowego Komplet zawiera: adapter do modułów RJ45, ramkę, suport, puszkę Pojemność 1 lub 2 moduły RJ45 (moduły należy specyfikować oddzielnie) Zawierają miejsce na etykietę opisową Uchylna osłona przeciwkurzowa złącza RJ45 Kątowy montaż modułów zmniejsza potrzebną głębokość montażową w puszkach Wymiary zewnętrzne: 81x81x50 mm (komplet natynkowy) Wymiary zewnętrzne: 81x81x70 mm (komplet podtynkowy) Kolor: RAL 9010 Numer katalogowy Opis Opakowanie WP45X4518BC Gniazdo 45x45 mm dla 1xRJ45 BC, natynkowe, komplet, bez modułów RJ45 1 WP45X4528BC Gniazdo 45x45 mm dla 2xRJ45 BC, natynkowe, komplet, bez modułów RJ45 1 WP45X4519BC Gniazdo 45x45 mm dla 1xRJ45 BC, podtynkowe, komplet, bez modułów RJ45 1 WP45X4529BC Gniazdo 45x45 mm dla 2xRJ45 BC, podtynkowe, komplet, bez modułów RJ

44 SERIA BC: GNIAZDA 45X45 MM WP45X4521 WP45X4522 WP45X4523 Modułowy system gniazd Przeznaczone do montażu adapterów 22.5 x 45 mm oraz 45 x 45 mm Kolor: RAL 9010 Puszki o głębokości 40 mm Możliwość integracji z gniazdami elektrycznymi Materiał: tworzywo sztuczne Temperatura pracy: -5 C / +45 C Numer katalogowy Opis Opakowanie WP45X45y1 Suport - uchwyt y-modułowy 1 WP45X45y2 Ramka y-modułowa 1 WP45X45y3 Puszka natynkowa y-modułowa 1 WP45X45y4 Puszka y-modułowa podtynkowa do ścian gipsowych 1 WP45X45y6 Komplet natynkowy y-modułowy (ramka, support, puszka) 1 WP45X4571 Gniazdo elektryczne z blokadą 2P+Z (czerwone) z kluczem 1 WP45X4572 Gniazdo elektryczne z blokadą 2*2P+Z (czerwone) podwójne przelotowe z 2 kluczami 1 WP45X4573 Klucz do gniazd - zwalniacz blokady (czerwony) 1 WP45X4574 Gniazdo elektryczne bez blokady 2P+Z (białe) 1 WP45X4575 Gniazdo elektryczne bez blokady 2*2P+Z (białe) podwójne przelotowe 1 GNIAZDA, WTYKI I PANELE RJ45 * gdzie y oznacza ilość modułów: 2-2-modułowy; 4-4-modułowy; 6-6-modułowy 43

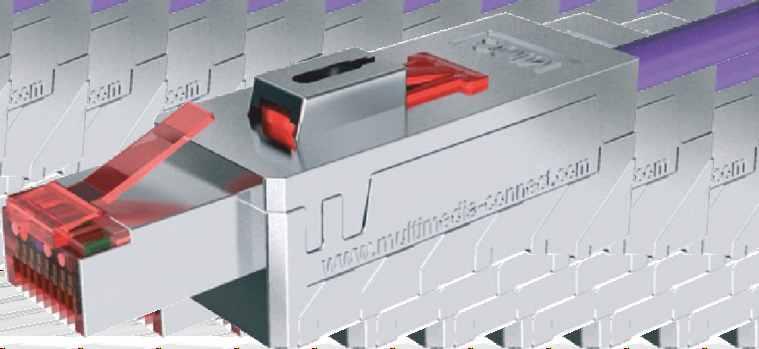

45 WTYK RJ45 KATEGORII 6A STP Z ZABEZPIECZENIEM PRZED WYPIĘCIEM PL6AFS GNIAZDA, WTYKI I PANELE RJ45 Doskonałe zabezpieczenie w przypadku bezpośredniego wpinania kabla do kamery CCTV, punktu dostępowego WiFi Zawiera zabezpieczenie przed niepowołanym wypięciem Przeznaczony do samodzielnego montażu, bez konieczności stosowania dodatkowej zaciskarki Umożliwia montaż na kablu skrętkowym o średnicy żyły od AWG 24 do AWG 22 Doskonale nadaje się do instalacji na kablach kat.7a i zewnętrznych kablach żelowanych Montaż na kablu typu linka lub drut Zastosowania sieciowe ISDN VOIP TOKEN RING 4/16 Mbits -100 VG AnyLAN TP PMD/TP DDI - ATM 155, 622,1200 Mbits ETHERNET: 10 BaseT, 100 BaseT, 100 BaseT4, 1000BaseT, 10GBaseT IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) Standardy okablowania ISO kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A Materiał złączy IDC: stop brązu, niklu Piny RJ45: stop brązu, niklu pokryty złotem Materiał obudowy: ZAMAC Temperatura pracy: -40 C / +70 C Ilość cykli wpięcia złącza RJ45: > 750 min / 1000 nom Rezystancja pinów RJ45: 20 mω Test napięcia: > 1000 DC pin-pin 1500 V DC pin-ekran Napięcie robocze: 72 V DC Przenoszona moc: 30 W Numer katalogowy Opis Opakowanie PL6AFS Wtyk RJ45 kat. 6A STP z zabezpieczeniem przed wypięciem 1 PL6AFSKEY Klucz zwalniający blokadę przed wypięciem 1 * Przy zakupie 8 szt. wtyków, 1 klucz w komplecie. 44

46 WTYK RJ45 KATEGORII 6A STP OBROTOWY PLAG6AFS Wtyk w pełni ekranowany Zawiera obrotową, łamaną końcówkę RJ45, dzięki czemu idealnie pasuje do gniazd, gdzie od frontu znajduje się mała ilość miejsca Montaż bezpośrednio na kablu instalacyjnym celem przyłączenia kamery CCTV IP, Access Pointu WiFi itp. Kontakty IDC pozwalają na montaż żył AWG 26 - AWG 22 typu drut Przeznaczony do samodzielnego, szybkiego montażu bez konieczności stosowania dodatkowej zaciskarki Kolorowe oznaczenia kontaktów IDC celem łatwego rozprowadzenia żył w czasie montażu Pozwala na przesył zasilania PoE oraz PoE+ Mała głębokość użytkowa: 26mm Schemat rozszycia 568A lub 968B Zastosowania sieciowe ISDN VOIP TOKEN RING 4/16 Mbits -100 VG AnyLAN TP PMD/TP DDI - ATM 155, 622,1200 Mbits ETHERNET: 10 BaseT, 100 BaseT, 100 BaseT4, 1000BaseT, 10GBaseT IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) Standardy okablowania ISO11801 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A Materiał złączy IDC: stop brązu i platyny pokryty cynkiem Piny RJ45: stop niklu pokryty złotem Materiał obudowy: ZAMAC / plastik Temperatura pracy: -40 C / +70 C Ilość cykli wpięcia złącza RJ45: 50 cykli Rezystancja pinów RJ45: 20 mω Rezystancja złącza we/wy: 200 mω Napięcie robocze: 72V DC Przenoszona moc: 30 W GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Opakowanie PLAG6AFS Wtyk RJ45 kategorii 6A STP obrotowy 1 45

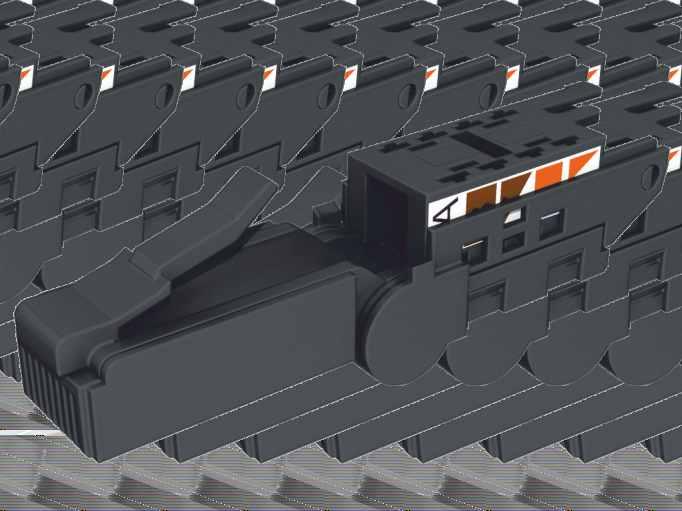

47 WTYK RJ45 KATEGORII 6A UTP OBROTOWY PLAG6ANB GNIAZDA, WTYKI I PANELE RJ45 Zawiera obrotową, łamaną końcówkę RJ45, dzięki czemu idealnie pasuje do gniazd, gdzie od frontu znajduje się mała ilość miejsca Montaż bezpośrednio na kablu instalacyjnym celem przyłączenia kamery CCTV IP, Access Pointu WiFi itp. Kontakty IDC pozwalają na montaż żył AWG 26 - AWG 22 typu drut Przeznaczony do samodzielnego montażu bez konieczności stosowania dodatkowej zaciskarki Kolorowe oznaczenia kontaktów IDC ułatwiają rozprowadzenie żył w czasie montażu Schemat rozszycia: 568A lub 568B Pozwala na przesył zasilania PoE oraz PoEP Zastosowania sieciowe ISDN VOIP TOKEN RING 4/16 Mbits -100 VG AnyLAN TP PMD/TP DDI - ATM 155, 622,1200 Mbits ETHERNET: 10 BaseT, 100 BaseT, 100 BaseT4, 1000BaseT, 10GBaseT IEEE 802.3af - PoE (Power over Ethernet) IEEE 802.3at - PoEP (Power over Ethernet Plus) Standardy okablowania ISO11801 kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A Materiał złączy IDC: stop brązu i platyny pokryty cynkiem Piny RJ45: stop niklu pokryty złotem Materiał obudowy: UL94-V0 Ilość cykli wpięcia złącza RJ45: 50 cykli Rezystancja pinów RJ45: 20 mω Rezystancja złącza we/wy: 200 mω Napięcie robocze: 72V DC Przenoszona moc: 30 W Numer katalogowy Opis Opakowanie PLAG6ANB Wtyk RJ45 kategorii 6A UTP obrotowy 1 46

48 ZABEZPIECZENIE PORTU RJ45 PRZED WYPIĘCIEM WTYKU LOCKRJ45R KEYLOCKRJ45R Zabezpieczenie portu RJ45 przed nieautoryzowanym wypięciem wtyku RJ45 Wyjęcie blokady tylko przy użyciu dedykowanego klucza Zastosowanie: panele 19" RJ45, gniazda przyłaczeniowe, switch-e Możliwość użycia w modułach RJ45 MK i BC Kolorystyczne oznakowanie portów, zgodne z TIA 606A Zabezpieczenie można wyjąć wyłącznie kluczem o tym samym kolorze Materiał: tworzywo sztuczne Opakowanie 10 szt. zawiera 1 klucz GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Opakowanie LOCKRJ45R Zabezpieczenie portu RJ45 przed wypięciem wtyku, czerwone 10 LOCKRJ45G Zabezpieczenie portu RJ45 przed wypięciem wtyku, zielone 10 LOCKRJ45Y Zabezpieczenie portu RJ45 przed wypięciem wtyku, żółte 10 LOCKRJ45W Zabezpieczenie portu RJ45 przed wypięciem wtyku, białe 10 KEYLOCKRJ45R Klucz otwierający zabezpieczenie portu RJ45, czerwony 1 KEYLOCKRJ45G Klucz otwierający zabezpieczenie portu RJ45, zielony 1 KEYLOCKRJ45Y Klucz otwierający zabezpieczenie portu RJ45, żółty 1 KEYLOCKRJ45W Klucz otwierający zabezpieczenie portu RJ45, biały 1 47

49 WTYKI RJ45 I POZOSTAŁE WTYKI Standardy okablowania ISO EN EIA/TIA 568-C.2 MMCRJ4SSC6 RJP64 Wytrzymałość: cykli połączeniowych Temperatura pracy: -40 C / +70 C Materiał obudowy: UL94V0 Wtyki RJ45 Dostępne w wersji ekranowanej i nieekranowanej Wymiary: 21.52mm x 11.68mm x 8.27mm Piny RJ45 pokryte złotem Żyły rozdzielone na dwóch poziomach w celu zapewnienia lepszego parametru NEXT BW: wtyczka dedykowana do kabli ze średnicą zewnętrzną żyły do 1,5 mm Pozostałe wtyki RJ9, RJ11, RJ12 przeznaczone do kabli telefonicznych Dostępne w wersji nieekranowanej Wymiary: mm x 7.62 (RJ9) lub 9.6 (RJ11/12) mm x 7.8 mm Piny RJ45 pokryte złotem GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Opakowanie MMCRJP8ER Wtyk MMC RJ45 kat. 5e UTP 100 MMCRJP8BLMER Wtyk MMC RJ45 kat. 5e STP 100 MMCRJUC6SI Wtyk MMC RJ45 kat. 6 UTP 1 MMCRJSC6SI Wtyk MMC RJ45 kat. 6 STP 1 MMCRJSC6A Wtyk MMC RJ45 kat. 6A STP 1 MMCRJSC6BW1 Wtyk MMC RJ45 kat. 6 STP 1 RJP44 Wtyk MMC RJ9 UTP 100 RJP64 Wtyk MMC RJ11 UTP 100 RJP66 Wtyk MMC RJ12 UTP 100 BOOT NA WTYKI MRJSR6 Booty na wtyki RJ45: na kabel o średnicy 6mm lub 7.4mm Dostępne w wielu kolorach Wymiary: 26mm x 13.7mm x 8.2mm dla MRJSRx 26mm x 14.2mm x 11mm dla MRJBWx1 Dostępne kolory: czarny, czerwony, żółty, zielony, szary, niebieski Materiał: PVC, UL94VO Temperatura pracy: -40 C / +70 C Numer katalogowy Opis Opakowanie MRJSR635 Szary boot na wtyk RJ45, średnica kabla 6mm 100 MRJSR6X Kolorowy boot na wtyk RJ45, średnica kabla 6mm 100 MRJTSX Szary boot na wtyk RJ45, średnica kabla < 6mm 100 MRJBWN1 Czarny boot na wtyk RJ45 (MMCRJ45SC6BW1), średnica kabla do 7,5mm 100 MRJBWG1 Czarny boot na wtyk RJ45 (MMCRJ45SC6BW1), średnica kabla do 7,5mm

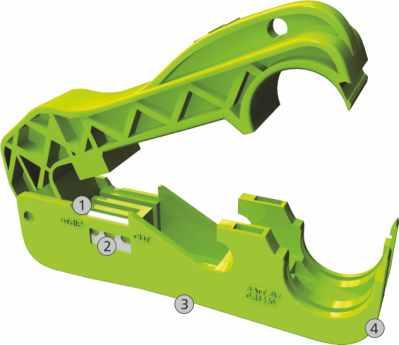

50 UNIWERSALNY PRZYRZĄD MONTAŻOWY DO MODUŁÓW RJ45 BC BCTOOLS Szybkie jednoczesne zaciśnięcie wszystkich 8 żył w modułach serii BC Zintegrowane ostrze do zdejmowania izolacji (1) Ostrze do odcinania przewodów (2) Skala do pomiaru długości płaszcza, który ma być usunięty (3) Zintegrowana latarka LED (4) Numer katalogowy Opis Opakowanie BCTOOLS Uniwersalny przyrząd montażowy do modułów RJ45 BC 1 NARZĘDZIE UDERZENIOWE DO MONTAŻU MODUŁÓW RJ45 BC MMCMTAT Montaż żył w złączach IDC Dostarczane z dwoma ostrzami (110 i LSA-PLUS) GNIAZDA, WTYKI I PANELE RJ45 Numer katalogowy Opis Opakowanie MMCMTAT Narzędzie uderzeniowe do montażu modułów RJ45 BC 1 NARZĘDZIE ZACISKOWE MMCP86MET Narzędzie zaciskowe przeznaczone do wtyków RJ45 i RJ12 Regulowana siła nacisku Dedykowane narzędzie dla wtyku MMCRJ45SC6BW1 Wymiary: 50.5 mm x 13.6 mm x 220 mm Wykonanie: stal, rączki pokryte gumą Temperatura pracy -40 C / +70 C Materiał obudowy: stal, guma, UL94V0 Numer katalogowy Opis Opakowanie MMCP86MET Narzędzie zaciskowe do wtyków RJ45 i RJ12 1 MMCP86METBW1 Narzędzie zaciskowe do wtyków RJ45 (MMCRJ45SC6BW1) 1 49

51 IZOLATOR GALWANICZNY ISOGALVRJ45 GNIAZDA, WTYKI I PANELE RJ45 Metaliczna separacja urządzeń: switch, komputer Przeroczysty w sieci, nie wpływa na jej działanie Chroni przed przepięciami Zwiększa bezpieczeństwo Nie zakłóca przepływu danych Nie wymaga zasilania Prosty w instalacji (wystarczy go wpiąć przed patchcordem) Obudowa i przewód wykonany z trudnopalnych materiałów Wyposażony w miejsce na etykietę w celu prostej identyfikacji Standardy okablowania ISO TIA 568-C.2 EN EN Test napięcia: 4000 Vrms Długość transmisji: 90 m Stopień ognioodporności: UL94VO Materiał obudowy: ABS Wymiary: mm x mm x mm Temperatura pracy: 0 C / +60 C Wydajność w sieci: 10/100/1000-BaseT Nie współpracuje z PoE Numer katalogowy Opis Opakowanie ISOGALVRJ45 Izolator galwaniczny RJ

52 KABLE KROSOWE KATEGORII 6A CORD6AU1MSH CORD6AS1MSH Przewyższa wymagania dla standardu kat. 6A W kablu ekranowanym pary są umieszczone w niezależnych ekranach Wtyki o udoskonalonych parametrach transmisyjnych: - Żyły umieszczone w dwóch płaszczyznach, przez co zmniejszono przesłuchy międzyparowe i podwyższono wartość parametru NEXT - Pozłacane złącza 50µm - Indywidualna separacja par we wtyczce, dzięki wyjątkowym separatorom - Wtryskowo zalewane wtyki W standardzie dostępne w 5 długościach Kabel LSZH Temperatura pracy: -20 C / +70 C Ilość cykli wpięcia złącza 750 min / 1000 nom. Stopień ognioodporności UL94VO, IEC Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbitów VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbitów ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T, 10 G Base T Standardy okablowania ISO kategoria 6A / klasa EA EN kategoria 6A / klasa EA EIA/TIA 568-C.2 kategoria 6A KABLE KROSOWE Numer katalogowy Opis Ekranowanie Kolor Długość Opakowanie CORD6AUXMSH Kabel krosowy RJ45-RJ45 kat. 6A nieekranowany U/UTP szary X= 1 / 2 / 3 / 5 / 10 m 1 CORD6ASXMSH Kabel krosowy RJ45-RJ45 kat. 6A ekranowany U/FTP szary X= 1 / 2 / 3 / 5 / 10 m 1 51

53 KABLE KROSOWE KATEGORII 6-10G VG504XM TX504XM KABLE KROSOWE Przewyższa wymagania dla standardu kat. 6 i transmisji 10Gb/s Wtyki o udoskonalonych parametrach transmisyjnych: - Pozłacane złącza 50 µm - Wtryskowo zalewane wtyki - Żyły umieszczone w dóch płaszczyznach przez co zmniejszono przesłuchy międzyparowe i podwyższono wartość parametru NEXT - Pozłacane złącza 50µm - Indywidualna separacja par we wtyczce, dzięki wyjątkowym separatorom - Wtryskowo zalewane wtyki W standardzie dostępne w 6 długościach Temperatura pracy: -20 C / +70 C Ilość cykli wpięcia złącza 750 min / 1000 nom. Stopień ognioodporności UL94VO, IEC Kable w powłoce LSZH lub PVC Zastosowania sieciowe ISDN - VoIP TOKEN RING 4/16 Mbitów VG-AnyLAN TP-PMD/TP-DDI - ATM 155, 622,1200 Mbitów ETHERNET: 10 Base T, 100 Base Tx, 100 Base T4, 1000 Base T, 10G Base T Standardy okablowania ISO kategoria 6 / klasa E EN kategoria 6 / klasa E EIA/TIA 568-C.2 kategoria 6 Numer katalogowy Opis Ekranowanie Kolor Długość Opakowanie VG504XM Kabel krosowy RJ45-RJ45 kat. 6 10G nieekranowany U/UTP szary X= 0,5 / 1 / 2 / 3 / 5 / 10 m 1 VG504XMSH Kabel krosowy RJ45-RJ45 kat. 6 10G nieekranowany LSZH U/FTP szary X= 0,5 / 1 / 2 / 3 / 5 / 10 m 1 TX504XM Kabel krosowy RJ45-RJ45 kat. 6 10G ekranowany U/UTP szary X= 0,5 / 1 / 2 / 3 / 5 / 10 m 1 TX504XMSH Kabel krosowy RJ45-RJ45 kat. 6 10G ekranowany LSZH U/UTP szary X= 0,5 / 1 / 2 / 3 / 5 / 10 m 1 * inne kolory i długości dostępne są na specjalne zamówienie 52

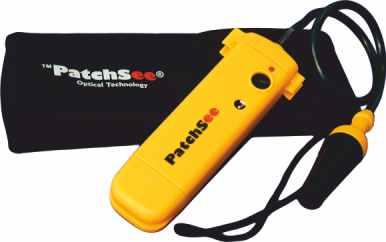

54 KABLE KROSOWE PATCHSEE ZE ŚWIETLNĄ IDENTYFIKACJĄ POŁĄCZEŃ Kabel zintegrowany z dwoma plastikowymi włóknami światłowodowymi Szybka, świetlna identyfikacja końców kabla krosowego (podświetlasz jeden koniec, znajdujesz drugi) 25 lat gwarancji producenta Wysoki poziom bezpieczeństwa podczas rekonfiguracji połączeń Niezwykle wysoka jakość, przewyższająca parametry transmisyjne dla kategorii 5(e), 6 i 6A Każdy kabel indywidualnie testowany na zgodność z normami okablowania Kolor: RAL 9005 Kolorowe klipsy, które pozwalają w dowolny sposób zarządzać grupą kabli krosowych Opaski rzepowe PatchGrip do spinania kabli Numer katalogowy Opis Opakowanie xx Kabel krosowy PatchSee kat. 5(e) UTP PVC xx Kabel krosowy PatchSee kat. 5(e) FTP LSOH xx Kabel krosowy PatchSee kat. 6 UTP PVC xx Kabel krosowy PatchSee kat. 6 FTP LSOH yy Kabel krosowy PatchSee kat. 6A UTP PVC yy Kabel krosowy PatchSee kat. 6A FTP LSOH yy Kabel krosowy PatchSee kat. 6A UTP PVC (dłuższe niż 4,9m) yy Kabel krosowy PatchSee kat. 6A FTP LSOH (dłuższe niż 4,9m) Źródło światła PRO-PatchLight - czerwony Źródło światła PRO-PatchLight - biały zz Klipsy kolorowe Patch Clip (opakowanie 50 szt.) Opaska PatchGrip (50 x 150 mm) 1 KABLE KROSOWE gdzie: xx oznacza długość: 06-0,6 m; 12-1,2 m; 15-1,5 m; 21-2,1 m; 31-3,1 m; 49-4,9 m. yy oznacza długość: 06-0,6 m; 12-1,2 m; 15-1,5 m; 21-2,1 m; 31-3,1m; 49-4,9 m; 61-6,1 m; 79-7,9 m; 97-9,7 m; 12-12,2 m; 15-15,2 m; m; m; m; zz oznacza kolor: 01 jasnozielony; 02 jasnoniebieski; 03 pomarańczowy; 04 jasnofioletowy; 05 różowy; 06 czerwony; 07 ciemnozielony; 08 szary; 09 żółty; 10 granatowy; 11 niebieski; 12 ciemnofioletowy; 13 zielony; 14 turkusowy; 15 czarny; 16 biały. KABLE POŁĄCZENIOWE DESKPATCH Możliwość dostosowania długości do warunków stanowiska pracy Dostarczany z zasobnikiem na nadmiar kabla Łatwy montaż za pomocą taśmy samoprzylepnej 25 lat gwarancji producenta Transmisja 10 Gigabit/s, kat 6A Przetestowany wg norm TIA/EIA-568 oraz ISO Maksymalna długość 5m Numer katalogowy Opis Opakowanie xx Kabel połączeniowy DESKPATCH kat. 6A UTP xx Kabel połączeniowy DESKPATCH kat. 6A FTP 1 gdzie: xx oznacza kolor: 01 śliwkowy; 02 zielony; 03 biały; 04 błękitny 53

55 OPASKI RZEPOWE ID-SCRATCH Opaski rzepowe do spinania kabli krosowych, kabli instalacyjnych, itp. Nie uszkadzają kabla przy nadmiernym zaciśnięciu Szybsze w użyciu niż standardowe plastikowe opaski zaciskowe Możliwość wielokrotnego użycia Szybkie dzielenie (posiadają perforację co 3 cm) W komplecie zasobnik ułatwiający rozwijanie Pomimo perforacji wytrzymuje naciąg 10 kg Szerokość: 2 cm Pakowanie: 2.5 cm z zasobnikiem oraz 2 x 2.5 m jako uzupełnienie zasobnika Dostępne w 4 kolorach KABLE KROSOWE Numer katalogowy Opis Opakowanie x Opaska rzepowa Id-Scratch 2,5 m z zasobnikiem y Opaska rzepowa Id-Scratch 2x2,5 m uzupełnienie zasobnika 1 Gdzie: x oznacza kolor: 0-czarny 2-pomarańczowy; 4-zielony; 6-śliwkowy / y oznacza kolor: 1-czarny 3-pomarańczowy; 5-zielony; 7-śliwkowy OPASKI RZEPOWE ECO-SCRATCH Opaski rzepowe do spinania kabli krosowych, kabli instalacyjnych, itp. Nie uszkadzają kabla przy nadmiernym zaciśnięciu Szybsze w użyciu niż standardowe plastikowe opaski zaciskowe Możliwość wielokrotnego użycia Pomimo prforacji wytrzymuje naciąg 10 kg Szerokość: 2 cm Pakowanie: 10 m Dostępne w 3 kolorach Numer katalogowy Opis Opakowanie Opaska rzepowa Eco-Scratch 10m czarna Opaska rzepowa Eco-Scratch 10m czerwona Opaska rzepowa Eco-Scratch 10m niebieska 1 54

56 OBUDOWY PUNKTÓW KONSOLIDACYJNYCH BLOCFIX Obudowa aluminiowa z możliwością wyposażenia w gniazda elektryczne i adaptery 45 x 45 dla złączy RJ45 Dostępna w różnych wielkościach: od 2 do 8 adapterów 45 x 45 mm Wejście kabla może obsłużyć do 7 kabli skrętkowych BLOCCLIP2P Numer katalogowy Opis Opakowanie BLOCCLIPXP* Punkt konsolidacyjny możliwość wyposażenia w X adapterów 45 x 45 mm 1 BLOCFIX Szyna do zawieszenia punktu konsolidacyjnego 150 mm 1 BLOCCABLEFIL Szyna do zawieszenia punktu konsolidacyjnego z materiałem montażowym 150 mm 1 * X = Liczba adapterów 45x45 mm od 2 do 8 PUNKTY KONSOLIDACYJNE 19" 49BOX2U19 Umożliwiają duże zagęszczenie złączy (do 72 portów) Możliwość wyposażenia w panele rozdzielcze 19 Dostępne w rozmiarach 1U, 2U lub 3U Wykonane z metalu, kolor czarny AKCESORIA Numer katalogowy Opis Wymiary (gł. x szer. x wys.) Opakowanie 49BOX1U19 Punkt konsolidacyjny 19"/1U 300 x 500 x 44,5 1 49BOX2U19 Punkt konsolidacyjny 19"/2U 300 x 500 x BOX3U19 Punkt konsolidacyjny 19"/3U 300 x 500 x 133,5 1 ROZGAŁĘŹNIKI ETHERNET DEFF DEFM Umożliwiają wykorzystanie łącza kablowego dla dwóch połączeń Ethernet Tylko dla Ethernetu 10 Base T oraz 100 Base TX - przy wykorzystaniu par 1-2/3-6 Rozgałęniki muszą zostać zamontowane na obydwu końcach łącza (w panelu rozdzielczym i w gniedzie użytkownika) Rozgałęnik DEFF umieszczany jest bezpośrednio w gniazdach RJ45 DEFM wymaga kabla krosowego Można je stosować w łączach ekranowanych i nieekranowanych Numer katalogowy Opis Opakowanie DEFF Rozgałęnik Ethernet 2 gniazda / 1 wtyk 1 DEFM Rozgałęnik Ethernet 2 gniazda / 1 gniazdo 1 55

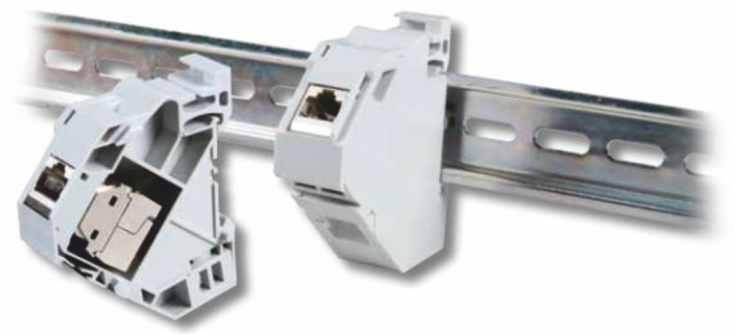

57 UCHWYT NA SZYNĘ DIN DO MODUŁÓW RJ45 KEYSTONE BCDIN1 AKCESORIA NA SZYNĘ DIN Uchwyt do montażu modułów Keystone na szynie TH35 DIN Idealnie nadaje się do zastosowań w skrzynkach montażowych i małych szafkach wyposażonych w szynę DIN zarówno w wykonaniu standardowym jak i przemysłowym Przeznaczony do zakańczania kabli skrętkowych w rozdzielnicach mieszkaniowych, skrzynkach sterowniczych. Uchwyt do montażu modułu na szynie DIN TH35 zgodnie z DIN EN Przeznaczony dla modułów RJ45 keystone z serii BC Zawiera konektor uziemiający Kolor: RAL7035 Szerokość 18 mm (1 DU - DIN 43880) Osłona boczna w zestawie Numer katalogowy Opis Opakowanie BCDIN1 Uchwyt na szynę DIN do modułów RJ45 keystone z serii BC 1 56

58 GNIAZDA ŚWIATŁOWODOWE FTTH NA SZYNĘ DIN, SC/APC 48FTTHX Gniazdo pozwala na zakończenie oraz dalsze przekrosowanie do 4 włókien światłowodowych Pozwala na przechowywanie zapasu włókien na 2 niezależnych poziomach jak również połączeń spawanych, termicznych i mechanicznych Montaż naścienny lub bezpośrednio na szynie DIN Płyta czołowa mieści do 2 złączy SC Simplex lub 2 SC Duplex Prosty i bezpieczny montaż oraz eksploatacja Demontowalne, samozamykające się osłony złączy Gniazdo przeznaczone jest dla aplikacji FTTH (ang. Fiber-To-THE-Home) Wymiary: 90 x 82 x 32 mm Materiał: ABS-PC Kolor: RAL 9010 Klasa szczelności: IP41 Odporność uderzeniowa: IK05 Pojemność: 1, 2 lub 4 włókna Zawiera adaptery światłowodowe i pigtaile Dystans montażowy dla śrub: 60 mm Zaprojektowane i testowane, aby spełnić wymagania ISO/IEC AKCESORIA NA SZYNĘ DIN Numer katalogowy Opis Opakowanie 48FTTH2P Gniazdo FTTH na szynę DIN, 2 x SC/APC Simplex 1 48FTTH4P Gniazdo FTTH na szynę DIN, 2 x SC/APC Duplex 1 57

59 PANEL DLA 12 ZŁĄCZY RJ45 KEYSTONE MONTOWANY NA SZYNIE DIN BCBOX12 AKCESORIA NA SZYNĘ DIN Przeznaczony do montażu 6 lub 12 modułów RJ45 keystone serii BC Montaż na szynie DIN lub bezpośrednio na podłożu (ściana, skrzynka mieszkaniowa) Kolor: RAL 9003 Wykonany z wysokoodpornego tworzywa ABS Spełnia normę pożarową UL94V-0 Zestaw zawiera śruby montażowe Wymiary: 171 x 112 x 38 mm Numer katalogowy Opis Opakowanie BCBOX12 Panel 12 złącz RJ45 keyston z serii BC 1 58

60 KABLE ŚWIATŁOWODOWE UNIWERSALNE WIELOMODOWE OM Włókno światłowodowe 2. Tuba centralna z 4, 6, 8, 12 lub 24 włóknami 3. Ochrona przeciwgryzoniowa, wzmocnienie z włókna szklanego 4. Powłoka zewnętrzna LSZH ŚWIATŁOWODY Uniwersalny kabel światłowodowy wielomodowy OM2 50/125 µm Kabel gryzonioodporny Konstrukcja całkowicie dielektryczna z centralną tubą światłowodową, wypełnioną żelem Przeznaczony do instalacji wewnętrznych oraz zewnętrznych CPR Klasyfikacja ogniowa (zgodnie z EN50575): Dca Liczba włókien szt Średnica kabla mm Waga kg/km Maksymalne obciążenie rozciągające N Promień gięcia podczas instalacji mm Promień gięcia po instalacji mm Odporność na zgniatanie N/dm Zakres temperatury pracy 0 C -20/+60 Zakres temperatury instalacji 0 C -5/+50 Zakres temperatury magazynowania 0 C -25/+70 OKABLOWANIE ŚWIATŁOWODOWE Numer katalogowy Nazwa Kabel światłowodowy uniwersalny OM2 50/125 U-DQ(ZN)BH, 4G, 1.75 kn Kabel światłowodowy uniwersalny OM2 50/125 U-DQ(ZN)BH, 8G, 1.75 kn Kabel światłowodowy uniwersalny OM2 50/125 U-DQ(ZN)BH, 12G, 1.75 kn Kabel światłowodowy uniwersalny OM2 50/125 U-DQ(ZN)BH, 24G, 1.75 kn 59

61 KABLE ŚWIATŁOWODOWE UNIWERSALNE WIELOMODOWE OM ŚWIATŁOWODY Włókno światłowodowe 2. Tuba centralna z 4, 6, 8, 12 lub 24 włóknami 3. Ochrona przeciwgryzoniowa, wzmocnienie z włókna szklanego 4. Powłoka zewnętrzna LSZH OKABLOWANIE ŚWIATŁOWODOWE Uniwersalny kabel światłowodowy wielomodowy OM3 50/125µm Kabel gryzonioodporny Konstrukcja całkowicie dielektryczna z centralną tubą światłowodową, wypełnioną żelem Przeznaczony do instalacji wewnętrznych oraz zewnętrznych CPR Klasyfikacja ogniowa (zgodnie z EN50575): Dca Liczba włókien szt Średnica kabla mm Waga kg/km Maksymalne obciążenie rozciągające N Promień gięcia podczas instalacji mm Promień gięcia po instalacji mm Odporność na zgniatanie N/dm Zakres temperatury pracy 0 C -20/+60 Zakres temperatury instalacji 0 C -5/+50 Zakres temperatury magazynowania 0 C -25/+70 Numer katalogowy Nazwa Kabel światłowodowy uniwersalny OM3 50/125 U-DQ(ZN)BH, 4G, 1.75 kn Kabel światłowodowy uniwersalny OM3 50/125 U-DQ(ZN)BH, 8G, 1.75 kn Kabel światłowodowy uniwersalny OM3 50/125 U-DQ(ZN)BH, 12G, 1.75 kn Kabel światłowodowy uniwersalny OM3 50/125 U-DQ(ZN)BH, 24G, 1.75 kn 60

62 KABLE ŚWIATŁOWODOWE UNIWERSALNE WIELOMODOWE OM Włókno światłowodowe 2. Tuba centralna z 4, 6, 8, 12 lub 24 włóknami 3. Ochrona przeciwgryzoniowa, wzmocnienie z włókna szklanego 4. Powłoka zewnętrzna LSZH ŚWIATŁOWODY Uniwersalny kabel światłowodowy wielomodowy OM4 50/125µm Kabel gryzonioodporny Konstrukcja całkowicie dielektryczna z centralną tubą światłowodową, wypełnioną żelem Przeznaczony do instalacji wewnętrznych oraz zewnętrznych CPR Klasyfikacja ogniowa (zgodnie z EN50575): Dca Liczba włókien szt Średnica kabla mm Waga kg/km Maksymalne obciążenie rozciągające N Promień gięcia podczas instalacji mm Promień gięcia po instalacji mm Odporność na zgniatanie N/dm Zakres temperatury pracy 0 C -20/+60 Zakres temperatury instalacji 0 C -5/+50 Zakres temperatury magazynowania 0 C -25/+70 OKABLOWANIE ŚWIATŁOWODOWE Numer katalogowy Nazwa Kabel światłowodowy uniwersalny OM4 50/125 U-DQ(ZN)BH, 4G, 1.75 kn Kabel światłowodowy uniwersalny OM4 50/125 U-DQ(ZN)BH, 8G, 1.75 kn Kabel światłowodowy uniwersalny OM4 50/125 U-DQ(ZN)BH, 12G, 1.75 kn Kabel światłowodowy uniwersalny OM4 50/125 U-DQ(ZN)BH, 24G, 1.75 kn 61

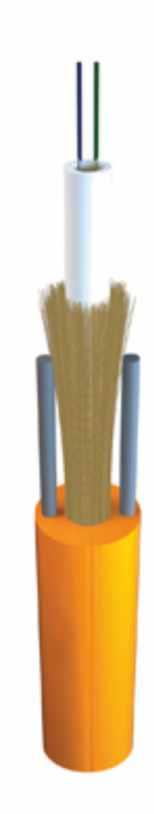

63 KABEL ŚWIATŁOWODOWY - WEWNĘTRZNY MDIC ŚWIATŁOWODY Włókna światłowodowe 2. Wzdłużny element usztywniający 3. Powłoka zewnętrzna LSZH OKABLOWANIE ŚWIATŁOWODOWE Kabel MDIC (ang. Micro Drop Installation Calble), to rozwiązanie wewnątrzbudynkowego kabla instalacyjnego Przeznaczony do instalacji typu FTTD Wzmocniona konstrukcja posiada doskonałe właściwości instalacyjne Łatwo zdejmowana izolacja pozwala na szybką instalację Idealnie sprawdza się nawet w trudnych i skomplikowanych warunkach montażu Możliwa instalacja zarówno natynkowa jak i podtynkowa Grupa produktu: kabel wewnętrzny Standard włókna: ITU-T G.657.A1, o zmniejszonym promieniu gięcia Odporność na odkształcenia: tak Bezhalogenowy (zgodnie z EN /2): tak Klasyfikacja ogniowa (zgodnie z EN 50575): Dca Ochrona przed wzdłużnym przenikaniem wilgoci: nie Gryzonioodporny: nie Typ włókna: SM Powłoka zewnętrzna: LSZH Kolor powłoki zewnętrznej: RAL 9003 Grubość powłoki zewnętrznej: 1.0 mm Zakres temperatury pracy : -30 C / +70 C Zakres temperatury składowania/transportu: -30 C / +70 C Zakres temperatury podczas instalacji: -10 C / +50 C Nr katalogowy Nazwa Konstrukcja Promień gięcia [ mm ] Waga [ kg/km ] Średnica [ mm ] Maks. siła naprężająca [ N ] MDIC 2J 2 x SM (1x2) x

64 KABEL ŚWIATŁOWODOWY - ZEWNĘTRZNY DO BEZPOŚREDNIEGO ZAKOPANIA W ZIEMI - DAC Włókna światłowodowe 2. Centralna tuba 3. Wzmocnienie 4. Element usztywniający 5. Powłoka zewnętrzna - polipropylen 5 ŚWIATŁOWODY Bardzo lekki kabel dielektryczny, z centralną tubą Przeznaczony do bezpośredniego zakopania w ziemi Charakteryzuje się bardzo małą średnicą zewnętrzną, co ułatwia jego instalację W swojej budowie posiada zabezpieczenia przed przenikaniem wzdłużnym wody Jest wytrzymały na zgniatanie oraz rozciąganie Zastosowany element usztywniający w powłoce zewnętrznej gwarantuje zginanie kabla tylko w jednej płaszczynie Specjalnie wykonana tuba centralna zwiększa zakres temperatury pracy Kabel może zostać wykonany również w wersji wielomodowej (MM) Grupa produktu: kabel zewnętrzny Standard włókna: ITU-T G.657.A1 Odporność na odkształcenia: tak Bezhalogenowy (acc. EN /2): tak Ochrona przed wzdłużnym przenikaniem wilgoci: tak Gryzonioodporny: nie Tuba: centralna Typ włókna: SM Powłoka zewnętrzna: Polipropylen Kolor: pomarańczowy Grubość powłoki zewnętrznej: 1.5mm Zakres temperatur pracy: -30 C / +70 C Zakres temperatury składowania/transportu: -40 C / +70 C Zakres temperatury instalacji: -15 C / + 55 C OKABLOWANIE ŚWIATŁOWODOWE Nr katalogowy Nazwa Konstrukcja Promień gięcia [ mm ] Waga [ kg/km ] Średnica [ mm ] Maks. siła naprężająca [ N ] DAC 2J 2 x SM (1x2)

65 KABLE ŚWIATŁOWODOWE ZEWNĘTRZNE JEDNOMODOWE SM ŚWIATŁOWODY Włókno światłowodowe 2. Tuba centralna z 4, 6, 8, 12 lub 24 włóknami 3. Ochrona przeciwgryzoniowa, wzmocnienie z włókna szklanego 4. Powłoka zewnętrzna PE OKABLOWANIE ŚWIATŁOWODOWE Lekki kabel światłowodowy wielomodowy o małych rozmiarach Kabel gryzonioodporny Zabezpieczenie przed przenikaniem wzdłużnym wody Przeznaczony do instalacji zewnętrznych Standard włókna ITU-T G.657.A1 o zmniejszonym promieniu gięcia Liczba włókien szt Średnica kabla mm Waga kg/km Maksymalne obciążenie rozciągające N 1600 Promień gięcia podczas instalacji mm Promień gięcia po instalacji mm Odporność na zgniatanie N/dm 2000 Zakres temperatury pracy 0 C -40/+50 Zakres temperatury instalacji 0 C -15/+50 Zakres temperatury magazynowania 0 C -40/+70 Numer katalogowy Nazwa Kabel światłowodowy zewnętrzny SM 9/125, A-DQ(ZN)2Y, 4J, 1.6 kn Kabel światłowodowy zewnętrzny SM 9/125, A-DQ(ZN)2Y, 6J, 1.6 kn Kabel światłowodowy zewnętrzny SM 9/125, A-DQ(ZN)2Y, 8J, 1.6 kn Kabel światłowodowy zewnętrzny SM 9/125, A-DQ(ZN)2Y, 12J, 1.6 kn Kabel światłowodowy zewnętrzny SM 9/125, A-DQ(ZN)2Y, 24J, 1.6 kn 64

66 KABLE ŚWIATŁOWODOWE UNIWERSALNE JEDNOMODOWE SM Włókno światłowodowe 2. Tuba centralna z 4, 6, 8, 12 lub 24 włóknami 3. Ochrona przeciwgryzoniowa, wzmocnienie z włókna szklanego 4. Powłoka zewnętrzna LSZH ŚWIATŁOWODY Uniwersalny kabel światłowodowy jednomodowy SM 9/125 µm Kabel gryzonioodporny Konstrukcja całkowicie dielektryczna z centralną tubą światłowodową wypełnioną żelem Przeznaczony do instalacji wewnętrznych oraz zewnętrznych Standard włókna ITU-T G.657.A1 o zmniejszonym promieniu gięcia Klasyfikacja ogniowa (zgodnie z EN ) Eca Liczba włókien szt Średnica kabla mm Waga kg/km Maksymalne obciążenie rozciągające N 1600 Promień gięcia podczas instalacji mm Promień gięcia po instalacji mm Odporność na zgniatanie N/dm 2000 Zakres temperatury pracy 0 C -20/+60 Zakres temperatury instalacji 0 C -5/+50 Zakres temperatury magazynowania 0 C -25/+70 OKABLOWANIE ŚWIATŁOWODOWE Numer katalogowy Nazwa Kabel światłowodowy uniwersalny 9/125 U-DQ(ZN)BH, 4J LSZH, 1.6 kn Kabel światłowodowy uniwersalny 9/125 U-DQ(ZN)BH, 8J LSZH, 1.6 kn Kabel światłowodowy uniwersalny 9/125 U-DQ(ZN)BH, 12J LSZH, 1.6 kn Kabel światłowodowy uniwersalny 9/125 U-DQ(ZN)BH, 24J LSZH, 1.6 kn 65

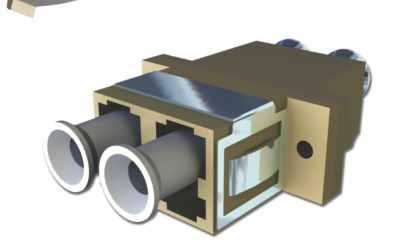

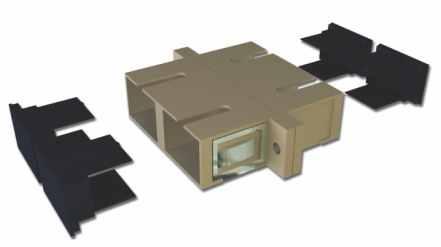

67 ADAPTERY LC ADAPTERY Wersja Duplex Zawiera osłonki przeciwkurzowe Mały rozmiar, umożliwiający gęste rozmieszczenie złączy w panelu rozdzielczym Numer katalogowy Opis Typ światłowodu Opakowanie 48MMCLCS Gniazdo MM LC duplex Standard Wielomodowe - MM 1 48MMTLCDFL Gniazdo MM LC duplex bez uchwytów na śruby Wielomodowe - MM Gniazdo SM LC/PC duplex Standard Jednomodowe - SM 1 48SMTLCDFL Gniazdo SM LC/PC duplex bez uchwytów na śruby Jednomodowe - SM 1 48SMTLCADFL Gniazdo SM LC/APC duplex bez uchwytów na śruby Jednomodowe - SM 1 ŚWIATŁOWODY OKABLOWANIE ŚWIATŁOWODOWE ADAPTERY SC ADAPTERY Wersja Simplex lub Duplex Zawiera osłonki przeciwkurzowe Numer katalogowy Opis Typ światłowodu Opakowanie Gniazdo MM SC simplex Standard Wielomodowe - MM Gniazdo MM SC duplex Standard Wielomodowe - MM 1 48MMTSCDFL Gniazdo MM SC duplex bez uchwytów na śruby Wielomodowe - MM 1 48MMTSCSFL Gniazdo MM SC simplex bez uchwytów na śruby Wielomodowe - MM Gniazdo SM SC/PC simplex Standard Jednomodowe - SM Gniazdo SM SC/PC duplex Standard Jednomodowe - SM 1 48SMTSCDFL Gniazdo SM SC/PC duplex bez uchwytów na śruby Jednomodowe - SM 1 48SMTSCSFL Gniazdo SM SC/PC simplex bez uchwytów na śruby Jednomodowe - SM 1 48SMTSCADFL Gniazdo SM SC/APC duplex bez uchwytów na śruby Jednomodowe - SM 1 48SMTSCASFL Gniazdo SM SC/APC simplex bez uchwytów na śruby Jednomodowe - SM 1 66

68 PARAMETRY TECHNICZNE ADAPTERÓW ŚWIATŁOWODOWYCH Adaptery Parametr Wielomodwe - MM Jednomodowe - SM Maksymalna temperatura pracy Maksymalna wilgotność pracy Drgania Żywotność złącza o 75 C w czasie 96 godzin o 60 C przy 95% wilgotności w czasie 96 godzin Hz, 1 mm punkt-punkt 1000 cykli wpięcia - czyszczenie co 25 cykli GNIAZDA ŚWIATŁOWODOWE FTTD - FIBER TO THE DESK 48MMPSTS 48MMPSCD 48MMP2SCS 48MMP2SCD Płyty czołowe gniazd, przeznaczone do budowy światłowodowych punktów przyłączeniowych Przeznaczone do montażu złączy światłowodowych LC, SC i ST Można je zamontować we wspólnej obudowie z adapterami dla złączy RJ45 Adaptery FTTD montowane są w ramkach i suportach serii gniazd 45 x45 mm Adaptery należy wyposażyć w światłowodowe gniazda przepustowe Kolor biały, RAL 9010 Numer katalogowy Opis Opakowanie 48MMPSTS Adapter MMC 45x45 mm FTTD dla 2xST 1 48MMP2SCS Adapter MMC 45x45 mm FTTD dla 2xLC duplex / SC simplex 1 48MMPSCD Adapter MMC 45x45 mm FTTD dla 1xSC duplex 1 48MMP2SCD Adapter MMC 45x45 mm FTTD dla 2xSC duplex 1 ŚWIATŁOWODY OKABLOWANIE ŚWIATŁOWODOWE 67

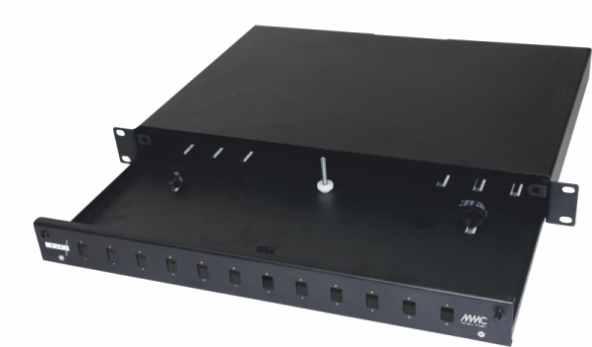

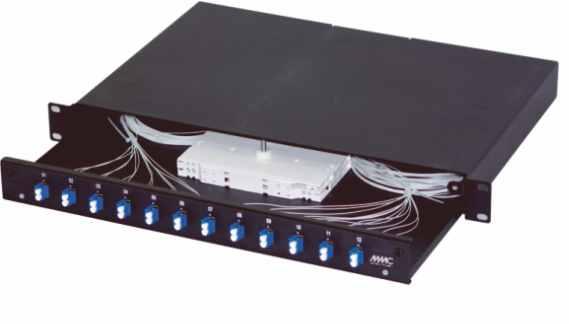

69 PANELE ŚWIATŁOWODOWE 19" P1-S2412L1-M P1-T M ŚWIATŁOWODY OKABLOWANIE ŚWIATŁOWODOWE Metalowe panele 19 Kolor: RAL 7016 Wymiary: 430 x 255 mm Wysokość 1U Maksymalna pojemność: 48 włókien dla złączy LC i SC, 24 włókna dla złączy ST Służą do budowy krosownic światłowodowych Dostępne panele wyposażone lub niewyposażone Wersja wyposażona zawiera m.in.: adaptery światłowodowe, kasety na spawy, osłony spawów oraz pigtaile Szeroki wybór rodzajów i ilości gniazd Numer katalogowy Opis Ilość adapterów Ilość pigtaili Opakowanie P1-SxxyyL5-M Panel 19'' 1U z gniazdami LC dx, pigtailami OM2 maks. 24 maks P1-SxxyyL6-M Panel 19'' 1U z gniazdami LC dx, pigtailami OM3 maks. 24 maks P1-TxxyyS5-M Panel 19'' 1U z gniazdami SC dx, pigtailami OM2 maks. 24 maks P1-TxxyyS6-M Panel 19'' 1U z gniazdami SC dx, pigtailami OM3 maks. 24 maks P1-SxxyyS1-M Panel 19'' 1U z gniazdami SC/PC sx, pigtailami SM maks. 24 maks P1-TxxyyS1-M Panel 19'' 1U z gniazdami SC/PC dx, pigtailami SM maks. 24 maks P1-SxxyyL1-M Panel 19'' 1U z gniazdami LC/PC dx, pigtailami SM maks. 24 maks P1-Sxx0000-M Panel 19'' 1U z frontem SC simplex/lc duplex/e2000, niewyposażony maks. 24 maks P1-Txx0000-M Panel 19'' 1U z frontem SC duplex, niewyposażony maks. 24 maks P1-Fxx0000-M Panel 19'' 1U z frontem ST, niewyposażony maks. 24 maks Gdzie xx oznacza liczbę adapterów światłowodowych, a yy liczbę pigtaili. Panele niewyposażone dostępne są z 12 i 24 otworami na złącza światłowodowe. 68

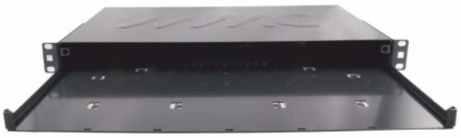

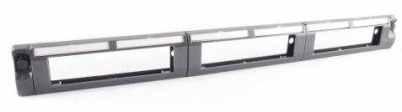

70 PANEL ŚWIATŁOWODOWY MODUŁOWY MMC 19" 1U FU1U24SCDLCQ CH1U FU1U24SCSLCD FU1U3MOD FU1U48SCSLCD Dane techniczne Elastyczny system zakańczania kabli w szafach 19 Materiał: blacha stalowa 1.2 mm Wymienne fronty i moduły Malowane proszkowo Szeroki zakres zastosowań LAN, Data Center, FTTX Kolor: RAL 7016 Modułowe panele światłowodowe, jeden panel różne rodzaje złączy: SC, LC 6 wejść kablowych z tyłu pod przepusty PG 13,5 i PG 16 Duża pojemność do 5 kaset / modułów ze złączami (3 z przodu, 2 z tyłu) Wymiary: mm x 250 mm x mm Możliwość montażu również złączy RJ45 Waga: 2.4 kg Bardzo duża pojemność do 144 włókien na 1U (z przodu i z tyłu) Pojemność do 96 włókien na froncie, złącza LC Szybkie zakańczanie kabli światłowodowych, w technologii MTP lub spawania Łatwy dostęp, dzięki wysuwanej szufladzie Unikalny system etykiet opisujących porty (bez przyklejania, plastikowe przezroczyste osłony) Uchwyty montażowe 19 z płynną regulacją przód tył Tył panela z miejscami na dodatkowe moduły lub wejścia kablowe Numer katalogowy Opis Opakowanie CH1U Panel światłowodowy modułowy MMC 19" 1U 1 FU1U24SCDLCQ Front MMC 24xSC duplex, bez gniazd 1 FU1U24SCSLCD Front MMC 24xLC duplex / 24xSC simplex, bez gniazd 1 FU1U48SCSLCD Front MMC 48xLC duplex / 48xSC simplex, bez gniazd, dla gniazd bez uchwytów na śruby 1 FU1U3MOD Front MMC na 3 moduły 1 ECAMP1U Wejście kablowe, moduł 2xPG13,5 2xPG16 1 ECA451U Wejście kablowe, moduł 1 xpg13,5 1xPG16 kątowy 1 ŚWIATŁOWODY OKABLOWANIE ŚWIATŁOWODOWE 69

71 MODUŁY DO PANELI ŚWIATŁOWODOWYCH MMC LXU12SCLCD LXU06KJ6FSTL LXU06SCDLCQ LXPFB ŚWIATŁOWODY OKABLOWANIE ŚWIATŁOWODOWE Elastyczny system zakańczania kabli w szafach 19 Szeroki zakres zastosowań LAN, Data Center, FTTX Wymienne moduły pozwalają na montaż w jednym panelu różnych rodzajów złączy: SC, LC Dostępny jest również moduł dla złączy RJ45 keystone Pojemność 12 lub 24 włókna Pozwalają na montaż złączy SC simple, SC duplex, LC duplex, LC quad Montaż w płycie frontowej FU1U3MOD lub w tylnych slotach panela CH1U Dane techniczne Materiał: blacha stalowa 1.5 mm Malowane proszkowo Kolor: RAL 7016 Moduły nie zawierają w komplecie złączy Przystosowane do montażu gniazd światłowodowych bez uchwytów na śruby Numer katalogowy Opis Opakowanie LXU06SCDLCQ Moduł MMC 6xSC duplex, bez gniazd, dla gniazd bez uchwytów na śruby 1 LXU12SCSLCD Moduł MMC 12xLC duplex / 12xSC simplex, bez gniazd, dla gniazd bez uchwytów na śruby 1 LXU06KJ6FSTL Moduł MMC 6xRJ45 BC, bez gniazd 1 LXOB Moduł MMC zaślepiający 1 LXPFB Moduł MMC ze szczotką 1 70

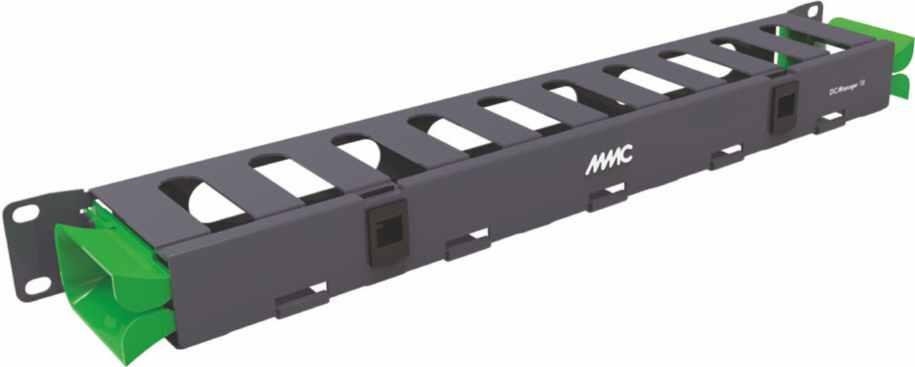

72 PANEL PORZADKUJĄCY 1U DCMANAGER1U Dane techniczne Wysoka jakość materiałów Wymiary: mm x 80 mm x 43.5 mm Możliwość usunięcia przedniego panela Waga: 0.86kg Przeznaczony do patchcordów światłowodowych Kolor: RAL pierścienie boczne do ochrony przed zginaniem kabli Pojemność: 216 x patchcord OD 2mm lub 96 x patchcord OD 3mm Duża pojemność Temperatura pracy: -10 C / +50 C Wysokość 1U Numer katalogowy Opis Opakowanie DC MANAGER 1U Panel porządkujący światłowodowy 1U 1 ŚWIATŁOWODY OKABLOWANIE ŚWIATŁOWODOWE 71

73 PROWADNICA DO PIGTAILI ŚWIATŁOWODOWYCH 1U Wysoka jakość materiałów Gotowy zestaw do porządkowania pigtajli światłowodowych wewnątrz paneli Zapewnia odpowiedni promień zgięcia Przeznaczony do patchcordów światłowodowych Ewolucyjny i modułowy Może być rozdzielony na 4 części Możliwość przyklejenia 48SPOOLERKIT Dane techniczne Wymiary: podstawa średnica 80mm, wysokość 30mm Waga: 0.032kg Materiał ABS Temperatura pracy: -5 C to +40 C ŚWIATŁOWODY Numer katalogowy Opis Opakowanie 48MKS 2 podkłady klejące + 2 tacki + 1 PG 13,5 + opaski i śruby, kompletne do paneli 1 48SPOOLERKIT 2 podkłady klejące + 2 tace 1 48SPOOLERTRAY 2 dodatkowe tacki KASETA DO MOCOWANIA SPAWÓW OKABLOWANIE ŚWIATŁOWODOWE 48K724F02298 Wysoka jakość materiałów Kaseta na spawów Opakowanie zawiera niezbędne akcesoria Dane techniczne Wymiary: 12 spawów: 150 mm x 97 mm x 80 mm 24 spawy: 220 mm x 97 mm x 80 mm 36 spawów: 230 mm x 152 mm x 80 mm Waga: 0.09kg Materiał: ABS, Pantone 368C Kompatybilny z osłonkami spawów:40, 45, 60 mm 4 wejścia kablowe (po 2 z każdej strony) Temperatura pracy: -5 C / +60 C Numer katalogowy Opis Opakowanie 48K712FO1598 Kaseta na 12 spawów 15 x 9.7 x 8 cm 1 48K724FO2298 Kaseta na 24 spawy 22 x 9.7 x 8 cm 1 48K736FO23158 Kaseta na 36 spawy 23 x 15.2 x 8 cm 1 72

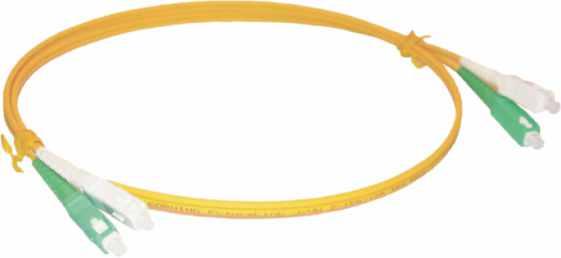

74 PATCHCORDY ŚWIATŁOWODOWE 01S1-BAS Wysokiej klasy produkty technologii światłowodowej Dostępne różne długości Kabel LSZH Dostępne różne standardy polerowania Zgodne z międzynarodowymi normami Niska tłumienność i wysoka reflektancja Do każdego produktu dołączony jest protokół pomiarowy Parametr MM - wielomodowy SM - jednomodowy Powierzchnia feruli Zewnętrzna średnica feruli Kod: XX XX- XX XX - XX XX PC, APC = Złącze polerowane ST i SC : 2,5 mm +/- 0,001 mm LC: 1,25 mm +/- 0,001 mm Wewnętrzna średnica feruli 126 µm +/- 1 µm 125 µm +/- 1 µm Wycentrowanie włókna w feruli mm mm Właściwości mechaniczne TIA / EIA 604-x Tłumienie (typowe / maksymalne) < 0.3 db / 0.5 db < 0.1 db / 0.2 db Reflektancja (typowa / maksymalna) < - 20 db / < - 40 db < - 20 db / < - 40 db ŚWIATŁOWODY Przykład: Liczba włókien 1 włókno 2 włókna 4 włókna 8 włókien 12 włókien 16 włókien 24 włókna Typ złączki na początku Brak E2000 SC FC ST LC MTRJ * = o jakości RL 45 db (PC) 0 60 db (APC 8 ) Patchcord MM LC-SC OM3 duplex, długość 3 m: 02S1-BDL E* S* F* C* L* M* 1 3 Długość kabla Przykładowo: 0255 Długość =25.5 m Typ złączki na końcu Brak E2000 SC FC ST LC MTRJ * = o jakości RL 45 db (PC) 0 60 db (APC 8 ) Typ kabla AA 0.9 mm, luny, SM 9/125 AB 0.9 mm, luny, MM 62.5/125 AC 0.9 mm, luny, MM 50/125 OM2 AD 0.9 mm, luny, MM 50/125 OM3 AE 0.9 mm, luny, MM 50/125 OM4 BA 2.0 mm, LSZH, SM 9/125 BB 2.0 mm, LSZH, MM 62.5/125 BC 2.0 mm, LSZH, MM 50/125 OM2 BD 2.0mm, LSZH, MM 50/125 OM3 BE 2.0 mm, LSZH, MM 50/125 OM4 OA duplex LSZH SM 9/ E* S* F* C* L* M* 1 3 OKABLOWANIE ŚWIATŁOWODOWE 73

75 PIGTAILE ŚWIATŁOWODOWE 01L1-AC Wysokiej klasy produkty technologii światłowodowej Dostępne różne długości oraz rodzaje złącza Kabel LSZH Zgodne z międzynarodowymi normami Niska tłumienność i wysoka reflektancja Osłona włókna 0.9 mm Numer katalogowy Opis Rodzaje złaczy Rodzaj szlifu Opakowanie 01x1-AB00-00y0 Pigtail MM 62,5/125 OM1 LC, SC, ST, MT-RJ PC 1 01x1-AC00-00y0 Pigtail MM 50/125 OM2 LC, SC, ST, MT-RJ PC 1 01x1-AD00-00y0 Pigtail MM 50/125 OM3 LC, SC, ST, MT-RJ PC 1 01x1-AE00-00y0 Pigtail MM 50/125 OM4 LC, SC, ST, MT-RJ PC 1 01x1-AA00-00y0 Pigtail SM 9/125 LC, SC, ST, MT-RJ PC (APC na zamówienie) 1 Gdzie x oznacza rodzaj złącza: C= ST, S=SC, L=LC, M=MT-RJ ; a y długość w metrach. ŚWIATŁOWODY OKABLOWANIE ŚWIATŁOWODOWE PANEL ŚWIATŁOWODOWY 19" 1U MPO MPOTIR3MOD KASETY ŚWIATŁOWODOWE MPO Panel 19 1U MPO dla trzech kaset MPO, kasety należy specyfikować oddzielnie Pokrywa wykonana z blachy 1.5mm Zatrzaskowy wysuwany przedni panel Wymiary: 483 mm x 44.5 mm x 244 mm Wyjścia kablowe: tylne, przygotowane dla przepustów PG16, M20 Kolor: RAL 7021 Numer katalogowy Opis Opakowanie MPOTIR3MOD Panel MMC 19'' 1U dla 3 kaset MPO 1 POMODBLANK Zaślepka niewykorzystanego slotu w panelu MPO 1 MPOMOD12OM3LCD Przeznaczone do montażu w panelach MPO Służą do zakańczania kabli instalacyjnych MPO Kaseta z rozszyciami kabli MPO na kable jednowłóknowe w pokryciu 900 m, zakończone adapterami SC lub LC Kolor: RAL 7021 Dostępne wersje: MM(OM2, OM3, OM4), SM Typ kasety należy dostosować do typu kabla MPO Numer katalogowy Opis Opakowanie MPOMOD6xxxSCD Kaseta MMC MPO 6xSC Duplex 1 MPOMOD6xxxLCD Kaseta MMC MPO 6xLC Duplex 1 MPOMOD12xxxLCD Kaseta MMC MPO 6xLC Quad (12xLC Duplex) 1 74 Gdzie xxx oznacza typ kasety: OM2, OM3, OM4 - dla MM i OS2 - dla SM

76 SZAFY DYSTRYBUCYJNE STOJĄCE 19" - seria Essential Dwie wzmocnione belki zapewniające ładowność do 500 kg Rama oparta na aluminiowym narożniku trójściennym, który zapewnia doskonałą stabilność obudowy nawet w przypadku maksymalnego obciążenia Pojedynczy, wzmocniony i perforowany dach, zapewniający naturalną wentylację oraz wejście zapewniające dostęp do wnętrza szafki Drzwi otwierane pod kątem 270, zapewniające łatwiejszy dostęp do szafy Zabezpieczone i hartowane przednie drzwi szklane wyposażone w bezpieczny system do otwierania Regulowana głębokość montażu racków Komplet linek uziemiających Numeracja jednostek U możliwa na 2 sposoby (od góry lub od dołu) Otwierane osłony boczne i tylne szaf Pusta podłoga, zapewniająca pełny dostęp do wnętrza szafy 19-calowy przedni montaż (Rack grubość 20/10; ze stali ocynkowanej) Dostępna również w wersji do samodzielnego montażu W 70% wstępnie zmontowana szafa zapewnia łatwiejszy dostęp do trudnodostępnych miejsc oraz oszczędność przestrzeni magazynowej Montaż szafy trwa około 20 minut Kolor: RAL 7016 Grubość blachy: 2 mm (również osłony boczne i drzwi) Nośność: do 500 kg Stopień szczelności: IP20 ES4288 SZAFY Wymiary: Numer produktu Wysokość (W) Wysokość wnętrza (Ww) Szerokość (SZ) Szerokość wnętrza (SZw) Głębokość (G) Głębokość wnętrza (Gw) Waga ES kg ES kg ES kg ES kg ES kg Wymiary opakowania z szafą do samodzielnego montażu: SZAFY DYSTRYBUCYJNE Numer produktu Wysokość (W) Szerokość (SZ) Głębokość (G) Waga ES kg ES kg ES kg ES kg 75

77 Wyposażenie dodatkowe FLOORC66 FLOORC68 FLOORC86 FLOORC88 ACBL00 ACBL01 ACJMAR642 ACJMAR842 ACCASTOR ACRIN6S6 ACLOCKSP Podłoga do szafy MMC Essential 600x600 Podłoga do szafy MMC Essential 600x800 Podłoga do szafy MMC Essential 800x600 Podłoga do szafy MMC Essential 800x800 Zaślepka wypełniająca podłogowa z filtrem do szaf MMC Essential Przepust Kablowy ze szczotką do szaf MMC Essential Belki 19" dodatkowe do szafy 42U szer. 600 essential (komplet 2 szt.) Belki 19" dodatkowe do szafy 42U szer. 800 essential (komplet 2 szt) Zestaw kół do szafy Uchwyt kablowy do szaf MMC 100x80 mm (komplet 6 szt) Zamki do osłony bocznej szafy (komplet 2 szt) Numer katalogowy Opis Pakowanie ES calowa szafa z serii Essential 27U 600x600 Szafa złożona ES calowa szafa z serii Essential 42U 600x600 Szafa złożona ES calowa szafa z serii Essential 42U 600x800 Szafa złożona ES calowa szafa z serii Essential 42U 800x600 Szafa złożona ES calowa szafa z serii Essential 42U 800x800 Szafa złożona ES4266X 19-calowa szafa z serii Essential do samodzielnego montażu 42U 600x600 Płaskie opakowanie ES4268X 19-calowa szafa z serii Essential do samodzielnego montażu 42U 600x800 Płaskie opakowanie ES4286X 19-calowa szafa z serii Essential do samodzielnego montażu 42U 800x600 Płaskie opakowanie ES4288X 19-calowa szafa z serii Essential do samodzielnego montażu 42U 800x800 Płaskie opakowanie SZAFY DYSTRYBUCYJNE SZAFY 76

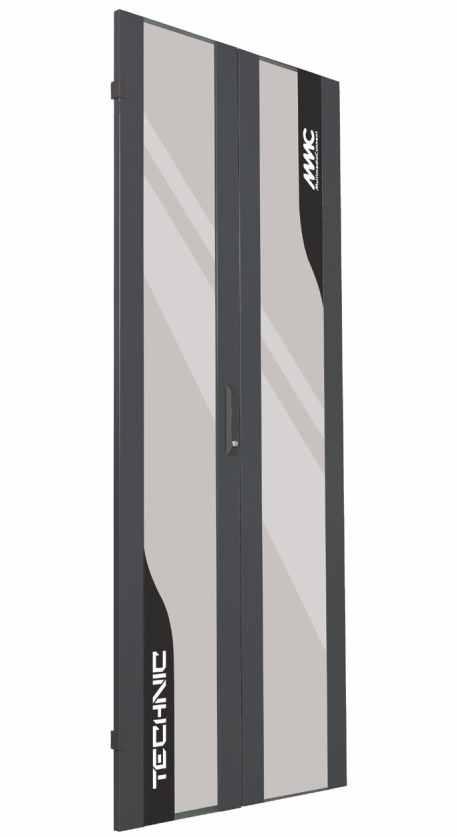

78 SZAFY DYSTRYBUCYJNE STOJĄCE 19" - seria Technic Aluminiowe łączniki narożnikowe o podwyższonej wytrzymałości, zapewniające stabilność przy maksymalnym obciążeniu szafy Zintegrowany z belkami 19 pionowy kanał kablowy ułatwiający rozprowadzenia kabli krosowych 12 dodatkowych miejsc montażowych U po bokach belek 19 Niespotykana pojemność, maksymalnie 59U (47U na racku i 12U po bokach w pionie) Solidna konstrukcja z blachy stalowej 4 belki nośne 19 Możliwość regulacji belek 19 przód tył Numerowane jednostki U na belkach 19 Dwuskrzydłowe drzwi przednie z możliwością otwarcia do 180 (jednoskrzydłowe w szafach o szerokości 600 mm) Bezpieczna szyba w drzwiach - laminowane szkło hartowane, zapewniające ochronę przed kawałkami szkła podczas rozbicia Przednie drzwi wyposażone w zamek z 3-punktowym ryglowaniem i metalową klamką Tylne dwuskrzydłowe, metalowe drzwi z zamkiem z możliwością otwarcia do 180 (jednoskrzydłowe w szafach o szerokości 600 mm) Demontowane osłony boczne zamykane na klucz Dach w części tylnej wyposażony w zaślepiony przepust kablowy oraz (po bokach) w 2 przepusty szczotkowe o długości 550 mm Komplet linek uziemiających Możliwość zmiany konstrukcji wg potrzeb osłony, drzwi pełne lub perforowane T4288F2PR2P : Kolor: RAL 7016 Grubości blachy: 2 mm (również osłony boczne i rama drzwi) Nośność szafy: 800 kg Stopień szczelności: IP20 SZAFY Numer katalogowy Opis Waga szafy T3366 Szafa MMC Technic, 33U, 600x600x1589 mm 90 kg T3388 Szafa MMC Technic, 33U, 800x800x1589 mm 135 kg T4266 Szafa MMC Technic, 42U, 600x600x1989 mm 108 kg T4268 Szafa MMC Technic, 42U, 600x800x1989 mm 121 kg T4286 Szafa MMC Technic, 42U, 800x600x1989 mm 105 kg T4288 Szafa MMC Technic, 42U, 800x800x1989 mm 168 kg T4288F2PR2P Szafa MMC Technic, 42U, 800x800x1989 mm, podwójne perforowane drzwi z przodu i z tyłu 161 kg T42810 Szafa MMC Technic, 42U, 800x1000x1989 mm 176 kg T42810F2PR2P Szafa MMC Technic, 42U, 800x1000x1989 mm, podwójne perforowane drzwi z przodu i z tyłu 170 kg T4788 Szafa MMC Technic, 47U, 800x800x2211 mm 172 kg SZAFY DYSTRYBUCYJNE 77

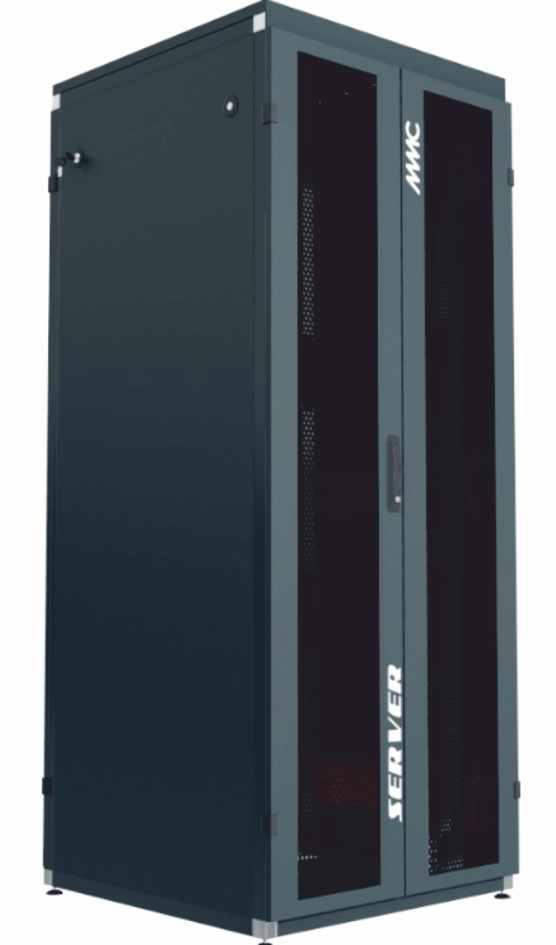

79 SZAFY DYSTRYBUCYJNE STOJĄCE 19" - seria Server Charakterystylka produktu Aluminiowe łączniki narożnikowe o podwyższonej wytrzymałości, zapewniające stabilność przy maksymalnym obciążeniu szafy 12 dodatkowych miejsc montażowych U po bokach belek 19 Niespotykana pojemność, maksymalnie 59U (47U na racku i 12U po bokach w pionie) Solidna konstrukcja z blach stalowej 4 belki nośne 19 Możliwość regulacji belek 19 przód tył Numerowane jednostki U na belkach 19 Dwuskrzydłowe drzwi przednie z perforacją 80%, z możliwością otwarcia do 180 (jednoskrzydłowe w szafach o szerokości 600 mm) Przednie drzwi wyposażone w zamek z 3-punktowym ryglowaniem i metalową klamką Dwuskrzydłowe drzwi tylne z perforacją 80%, z zamkiem i możliwością otwarcia do 180 (jednoskrzydłowe w szafach o szerokości 600 mm) Demontowane osłony boczne zamykane na klucz Dach wyposażony po bokach w 2 przepusty szczotkowe o długości 750 mm Komplet linek uziemiających Możliwość zmiany konstrukcji wg potrzeb osłony, drzwi pełne lub perforowane : Kolor: RAL 9005 Grubości blachy: 2 mm (również osłony boczne i rama drzwi) Nośność szafy: 1000 kg Stopień szczelności: IP20 SZAFY T4288F2PR2P SZAFY DYSTRYBUCYJNE Numer katalogowy Opis Waga szafy S42610 Szafa serwerowa MMC, 42U, 600x1000x1989 mm, perforowane drzwi z przodu i z tyłu 118 kg S42810 Szafa serwerowa MMC, 42U, 800x1000x1989 mm, podwójne perforowane drzwi z przodu i z tyłu 156 kg S42810SPO Szafa serwerowa MMC, 42U, 800x1000x1989 mm, podwójne perforowane drzwi z przodu i z tyłu bez osłon bocznych 121 kg S42812 Szafa serwerowa MMC, 42U, 800x1200x1989 mm, podwójne perforowane drzwi z przodu i z tyłu 133 kg S47810 Szafa serwerowa MMC, 47U, 800x1000x2211 mm, podwójne perforowane drzwi z przodu i z tyłu 186 kg S47812 Szafa serwerowa MMC, 47U, 800x1200x2211 mm, podwójne perforowane drzwi z przodu i z tyłu 219 kg 78

80 ELEMENTY DODATKOWE DO SZAF 19" Drzwi i boczne panele umożliwiają wymianę uszkodzonego elementu podczas transportu lub instalacji Drzwi przednie / tylne szklane: perforowane lub pełne Drzwi (X) Typ (XY) Typ szafy (X) Wysokość (XX) Szerokość szafy (X) F (Przednie) G (Szkło) E (Essential) 27 (27U) 6 (600) R (Tylne) P (Perforowane) T (Technic) 33 (33U) 8 (800) F (Pełne / metalowe) S (Server) 42 (42U) 47 (47U) SZAFY Boczny panel (XX) Typ szafy (X) Wysokość (XX) Głębokość (XXX) SP (Panel boczny) ES (Essential) 27 (27U) 600 T (Technic) 33 (33U) 800 S (Server) 42 (42U) (47U) 1200 SZAFY DYSTRYBUCYJNE 79

81 SZAFY DYSTRYBUCYJNE WISZĄCE DZIELONE 19" Wysoka jakość materiałów, stabilna konstrukcja Do zastosowań wewnętrznych Dowolna możliwość aranżacji wnętrza, dzięki dużej ilości akcesoriów dodatkowych Na zamówienie dostępne wersje z drzwiami blaszanymi lub perforowanymi Dostępne wysokości: 6U, 10U, 15U, 18U Dostępne rozmiary: 600 mm x 500 mm oraz 600 mm x 600 mm 49K15P5003P Kolor: RAL 7016 Dostępne głębokości 500 i 600mm Szafa dzielona Drzwi wykonane z blachy stalowej z wklejoną szybą hartowaną Drzwi z możliwością montażu prawo i lewostronnym wyposażone w zamek Drzwi przednie z możliwością otwarcia 180 Stopień ochrony IP20 Jedna płaszczyzna montażowa 19'' (możliwość montażu kolejnych) Uziemienie wszystkich elementów szafy 4 otwory do wprowadzania kabli, 2 w ścianie tylnej, 1 w podłodze i 1 w suficie SZAFY SZAFY DYSTRYBUCYJNE Akcesoria do szaf wiszacych 49K2V Panel wentylacyjny do szaf wiszących bez termostatu 49K2VT Panel wentylacyjny do szaf wiszących z termostatem 49BL02 Panel kablowy ze szczotką (do szaf wiszących) Numer katalogowy Opis 49KxxP5003P Szafa dystrybucyjna wisząca MMC, dzielona, 600/500 mm 49KxxP6003P Szafa dystrybucyjna wisząca MMC, dzielona, 600/600 mm gdzie xx oznacza wysokość szafy w U: 6, 10, 15 lub

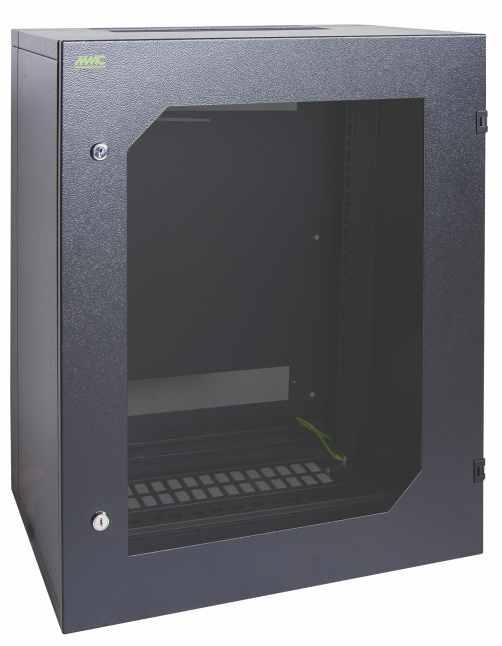

82 SZAFY DYSTRYBUCYJNE WISZĄCE NIEDZIELONE 19" Wysoka jakość materiałów, stabilna konstrukcja Do zastosowań wewnętrznych Dowolna możliwość aranżacji wnętrza, dzięki dużej ilości akcesoriów dodatkowych Na zamówienie dostępne wersje z drzwiami szklanymi, blaszanymi lub perforowanymi Dostępne wysokości: 6U, 10U, 15U, 18U Dostępne rozmiary: 600 mm x 400 mm 49K18P400 Kolor: RAL 7016 Szafa niedzielona Drzwi, wykonane z blachy stalowej z wklejoną szybą hartowaną Drzwi z możliwością montażu prawo i lewostronnym, wyposażone w zamek Drzwi przednie z możliwością otwarcia 180 Stopień ochrony IP20 Jedna płaszczyzna montażowa 19" Uziemienie wszystkich elementów szafy 3 otwory do wprowadzania kabli, 1 w ścianie tylnej, 1 w podłodze i 1 w suficie Akcesoria do szaf wiszacych 49K2V Panel wentylacyjny do szaf wiszących bez termostatu 49K2VT Panel wentylacyjny do szaf wiszących z termostatem 49BL02 Panel kablowy ze szczotką (do szaf wiszących) Numer katalogowy Opis 49KxxP400 Szafa dystrybucyjna wisząca MMC, niedzielona, 600/400 mm Gdzie xx oznacza wysokość szafy w U: 6, 10, 15 lub 18. SZAFY SZAFY DYSTRYBUCYJNE 81

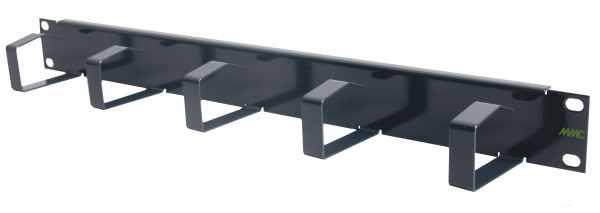

83 PANELE PORZADKUJĄCE I UCHWYTY NA PATCHCORDY Wysoka jakość materiałów Panele porządkujące i uchwyty na patchcordy przystosowane są do montażu w szafach dystrybucyjnych i serwerowych 19 Do zastosowań wewnętrznych Przeznaczone do rozprowadzenia kabli krosowych w szafach 19" MMCPF1U5CROG PANELE PORZĄDKUJĄCE Montaż w stelażu 19, celem uporządkowania kabli krosowych Kolor: RAL 7016 Uchwyty wykonane z metalu Panel zawiera 5 uchwytów kablowych 49GCV886T UCHWYTY KABLOWE Montaż na pionowych belkach 19, celem pionowego poprowadzenia kabli krosowych Montaż przy użyciu standardowych śrub M6 Numer katalogowy MMCPF1U5CROG MMCPF2U5CROG 49GCV886T 49GCV486T Opis Panel porządkujący 19", 1U Panel porządkujący 19", 2U Uchwyt kablowy 88 x 88 mm Uchwyt kablowy 44 x 88 mm SZAFY PÓŁKI 19" Przeznaczone do montażu w szafach dystrybucyjnych i serwerowych Dostępne wersje: wysuwane i nie wysuwane Wykonanie: blacha stalowa pełna lub perforowana Wysoka jakość materiałów, stabilna konstrukcja Do zastosowań wewnętrznych SZAFY DYSTRYBUCYJNE 82 49PM1U350G Numer katalogowy BPG1UxxxF BPG1Uxxx BPF1U650AD BPF1U960AD 49PM1U350G 49PM2U450G Gdzie xxx oznacza głębokość półki (400 lub 700mm) BPG1U400 Opis Półka ruchoma 19" pełna Półka ruchoma 19" perforowana Półka stała 19'' 1U, o regulowanej głębokości, mm, mocowana z przodu i z tyłu Półka stała 19'' 1U, o regulowanej głębokości, mm, mocowana z przodu i z tyłu Półka stała 19"/1U/350 mm Półka stała 19"/2U/450 mm Kolor: RAL 7016 Wersje wykonania: pełna lub perforowana Montowane na czterech belkach 19, (350 i 450 mm montowane tylko na przednich belkach)

84 LISTWY ZASILAJĄCE DO SZAF DYSTRYBUCYJNYCH 19" Przeznaczone do zasilania urządzeń aktywnych w szafie dystrybucyjnej lub serwerowej 19" Optymalna wysokość listew 19" - 1 U Możliwość montażu listwy pod różnymi kątami Korpus listwy z anodowanego profilu aluminiowego Kolor gniazd i płyty czołowej: RAL BM9PM Napięcie znamionowe: 230 V AC Prąd maksymalny: 16 A Moc przyłączeniowa: 16 A / 3600 W Przewód przyłączeniowy: 3 m, czarny, przekrój przewodów 1,5 mm System ochrony: 2P+Z Stopień ochrony: IP 20 Prąd udarowy: 6,5 ka Wyłącznik podświetlany ( ) 2 Numer katalogowy 49BM9PM 49BM12PM 49BP5 49BP8 Opis Listwa zasilająca 19" 9x230V Listwa zasilająca pionowa 12x230V z wyłącznikiem Listwa zasilająca 19" 5x230 V z wyłącznikiem i filtrem przeciwzakłóceniowym Listwa zasilająca 19" 8x230 V z wyłącznikiem i filtrem przeciwzakłóceniowym PANELE WENTYLACYJNE I TERMOSTAT ACB4V Panele wentylacyjne do szaf dystrybucyjnych stojących serii Essential, Technic i Server Montaż w dachu szafy Metalowa obudowa Termostat zewnętrzny (na kablu) umożliwiający umieszczenie w pobliżu ródła ciepła Zasilanie 230V Kolor: RAL 7016 Wymiary 300 mm x 351 mm x 42 mm Grubości blachy: 1.5 mm 3 Wydajność: 150 m /h na wiatrak Wyposażony w kabel zasilający 3-żyłowy Komplet zawiera śruby do montażu w szafie 19" SZAFY SZAFY DYSTRYBUCYJNE Numer katalogowy Opis Opakowanie ACB2VT Panel wentylacyjny 2-wentylatorowy z termostatem 1 ACB4VT Panel wentylacyjny 4-wentylatorowy z termostatem 1 ACB4V Panel wentylacyjny 4-wentylatorowy bez termostatu 1 BTHERMOST Termostat 1 83

85 COKOŁY DO SZAF DYSTRYBUCYJNYCH 19" Cokoły do szaf dystrybucyjnych stojących serii classic, Esential, Technic, Server Wytrzymała konstrukcja zapewniająca podtrzymanie dla w pełni obciążonej szafy Numer katalogowy AC66PLINTH100 AC68PLINTH100 AC86PLINTH100 AC88PLINTH100 AC61PLINTH100 AC81PLINTH100 AC61PLINTH100SERV AC81PLINTH100SERV AC812PLINTH100SERV Opis Cokół do szafy dystrybucyjnej 600 x 600 mm, wysokość 100 mm Cokół do szafy dystrybucyjnej 600 x 800 mm, wysokość 100 mm Cokół do szafy dystrybucyjnej 800 x 600 mm, wysokość 100 mm Cokół do szafy dystrybucyjnej 800 x 800 mm, wysokość 100 mm Cokół do szafy dystrybucyjnej 600 x 1000 mm, wysokość 100 mm Cokół do szafy dystrybucyjnej 800 x 1000 mm, wysokość 100 mm Cokół do szafy serwerowej 600 x 1000 mm, wysokość 100 mm Cokół do szafy serwerowej 800 x 1000 mm, wysokość 100 mm Cokół do szafy serwerowej 800 x 1200 mm, wysokość 100 mm Kolor: RAL 7016 (Technic, Essential) RAL 9005 (Server) Grubości blachy: 2 mm Wysokość: 100 mm Komplet zawiera śruby montażowe do przykręcenia do szafy PANELE I PRZEPUSTY KABLOWE DO SZAF DYSTRYBUCYJNYCH 19" SZAFY SZAFY DYSTRYBUCYJNE Panel zapewnia dobre zarządzanie systemem okablowania, jak i doskonały wygląd estetyczny Akcesoria te pozwalają na zachowanie odpowiedniego promienia gięcia kabli krosowych Panel zaślepiający stosujemy, aby ukryć niewykorzystywaną przestrzeń w szafie. Zapewniają również estetyczny wygląd. Kolor: RAL 7016 Wymiary: 482 mm x 44 mm Materiał: blacha 15/10 Komplet zawiera śruby do montażu w szafie 19" (po dwie z każdej strony) Numer katalogowy MMCPFB1UG MMCOB1UG MMCOB2UG MMCOB3UG MMCOB5UG Opis Panel przepustowy ze szczotką Panel zaślepiający 19" 1U Panel zaślepiający 19" 2U Panel zaślepiający 19" 3U Panel zaślepiający 19" 5U 84

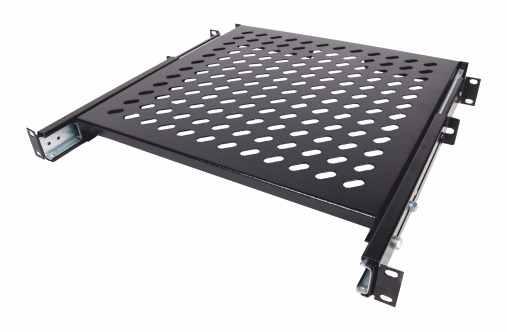

86 AKCESORIA DO SZAF 19" BLAMP BMASSE19 Akcesoria uzupełniające przeznaczone są do montażu w szafach 19 dodatkowych urządzeń, tj. serwery, switche, czy elementy do systemów zabezpieczeń Wysoka jakość materiałów Do zastosowań wewnętrznych Przeznaczone do montażu dodatkowych urządzeń w szafach 19" 49BVxxT Numer katalogowy Opis 49BVxxT Zestaw montażowy (śruby M6, podkładki, nakrętki) ACJVNCTION Łącznik do szaf 19" BLAMP Zestaw oświetleniowy do montażu szaf 19" BMASSE19 Listwa uziemiająca Gdzie xx oznacza ilość elementów montażowych w zestawie (4, 20 lub 50), a yy wysokość profili w jednostce U (24, 42 lub 45). ZESTAW KÓŁ DO SZAF 19" ACCASTOR ACLEVFEET10 Koła przeznaczone do montażu w szafach 19" MMC Przykręcane do narożników szafy w podłodze Dwa koła w zestawie wyposażone w hamulce Poziomujące, przeznaczone do zwiększenia wysokości szafy lub poprawy stabilności w przypadku nieregularnej podłogi Wysokość: 110 mm Nośność: 300 kg Zestaw zawiera 4 szt. kół / nóżek Numer katalogowy Opis Opakowanie ACCASTOR Zestaw kół do szafy 19" 4 ACLEVFEET Zestaw nóżek poziomujących do szafy 19" 4 SZAFY SZAFY DYSTRYBUCYJNE 85

87 MIESZKANIOWA SKRZYNKA MULTIMEDIALNA DOMNET mini W prosty sposób umożliwia użytkownikowi dystrybucję łączy internetowych, telefonicznych i telewizyjnych w mieszkaniu Pozwala na zakończenie w łatwy sposób przychodzących kabli światłowodowych, skrętkowych i koncentrycznych Zgodna z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki Możliwość montażu podtynkowego lub natynkowego Zawiera panel do zakończenia kabli miedzianych i światłowodowych Dysponuje miejscem do montażu innych urządzeń: switch Ethernet, Internetowe urządzenia dostępowe, rozdzielacz TV Dostępna wersja bez wyposażenia lub wyposażona w złącza do zakończenia kabli Możliwość zamontowania gniazda elektrycznego 230V 45 x 45 mm, wersja wyposażona zawiera je w komplecie Metalowa obudowa malowana proszkowo Kolor: RAL 9010 Wymiary: 320 mm x 280 mm x 66 mm Maksymalna pojemność: 8 złączy RJ45 keystone, 6 złączy F, 2 złącza światłowodowe SC/APC. SZAFY SZAFY DYSTRYBUCYJNE Numer katalogowy Wersja skrzynki domnet mini Ilość złączy SC/APC Ilość złączy RJ45 Ilość złaczy F Wyposażenie dodatkowe Mieszkaniowa skrzynka multimedialna DOMNET mini, RAL9010, dla 2xSC/APC,8xRJ45, 6xF, bez złączy, 320x280x66 mm Mieszkaniowa skrzynka multimedialna DOMNET mini, RAL9010, ze złączami: 2xSC/APC,2xRJ45, 2xF, 320x280x66 mm Mieszkaniowa skrzynka multimedialna DOMNET mini, RAL9010, ze złączami: 2xSC/APC,8xRJ45, 6xF, 320x280x66 mm Numer katalogowy Opis Opakowanie Ramka podtynkowa DOMNET mini 1 BC5ENB Moduł MMC RJ45 BC kat.5(e) UTP SF Gniazdo SC/APC simplex SM do uchwytu keystone 1 ACE AK-SC Uchwyt keystone do gniazd SC 1 01S3-AA Pigtail SM 9/125, SC/APC pokrycie 0,9mm, dł.2m Kaseta do mocowania 12 lub 24 spawów Pokrywa kasety Uchwyt do mocowania osłon termicznych (6 włókien) Złącze przelotowe typu F Zakończenie kabla koncentrycznego typu F 1 VG405M Kabel RJ45-RJ45 MMC U/UTP kat.5e 0,5m 1 WP45X4574 Gniazdo elektryczne 230V 45x45 mm 1 01S3-BAS Patchcord SM, 9/125, SC/APC-SC/PC simplex dł. 1m 1 01S3-BAL Patchcord SM, 9/125, SC/APC-LC/PC simplex dł. 1m 1 02S3-OAS Patchcord SM, 9/125, SC/APC-SC/PC duplex dł. 1m 1 02S3-OAL Patchcord SM, 9/125, SC/APC-LC/PC duplex dł. 1m 1 86
