1 System łączności Tetra s

2 system trankingowy (np. Tetra) a system konwencjonalny - porównanie System konwencjonalny = System trankingowy =

3 Standard TETRA Standard TETRA opracowany przez Europejski Instytut Norm Telekomunikacyjnych (ETSI) dla prywatnej komunikacji radiowej TETRA = Trans European Trunked RAdio, jednakże duże zainteresowanie tym standardem poza Europą spowodowało, iż rozwinięcie nazwy zmienione zostało na TErrestial Trunked RAdio Prace nad opisem standardu rozpoczęły się w 1989r. Pierwsze wdrożenie nastąpiło w 1997r. (Jersey) Z założenia jest to standard otwarty, co oznacza iż wielu producentów może dostarczać urządzenia pracujące w sieci TETRA

4 TETRA (TErrestrial TRunked RAdio) charakterystyka techniczna tranking cyfrowy wielodostęp TDMA (Time Division Multiple Access) 4 kanały w 25 khz nośnej 4 połączenia w 25 khz nośnej (dane lub głos) głos i dane transmitowane jednocześnie 4 kanały kbits/s nośna Efektywne wykorzystanie widma Cztery kanały użytkowników multipleksowane w jednej 25kHz nośnej

5 dlaczego Tetra? system analogowy: System konwencjonalny nieoptymalne wykorzystanie dużej liczby kanałów; Praca w simpleksie bez stacji retransmisyjnych ograniczone zasięgi; Ograniczenie usług i funkcjonalności tylko fonia; Wyeksploatowany sprzęt; system Tetra: Praca w dupleksie (telefon) i simpleksie (PTT); Czas zestawienia połączenia maks. 300 msek; Wywołanie w niebezpieczeństwie (wywołanie alarmowe); Wywołania foniczne : do wszystkich, grupowe, indywidualne; Dynamiczne tworzenie nowych grup abonenckich; Wysyłanie i odbiór SDS-ów (do grupy lub indywidualnego abonenta); Wysyłanie i odbiór statusów; Sprzężenie abonentów radiowych (dupleks) z abonentami telefonicznymi; Jednoszczelinowa i wieloszczelinowa transmisja danych (pakiet data); Transmisja danych TEDS tylko MOTOROLA Kolejkowanie, dostęp z priorytetem, opóźnione dołączenie do wywołania grupy Tryb TMO ( Tetra Mode of Operation) lub DMO (Direct Mode of Operation) Standard europejski łatwość sprzężenia z systemami służb bezpieczeństwa publicznego przy zarządzaniu kryzysowym!!! Otwarty standard możliwość zastosowania terminali różnych producentów;

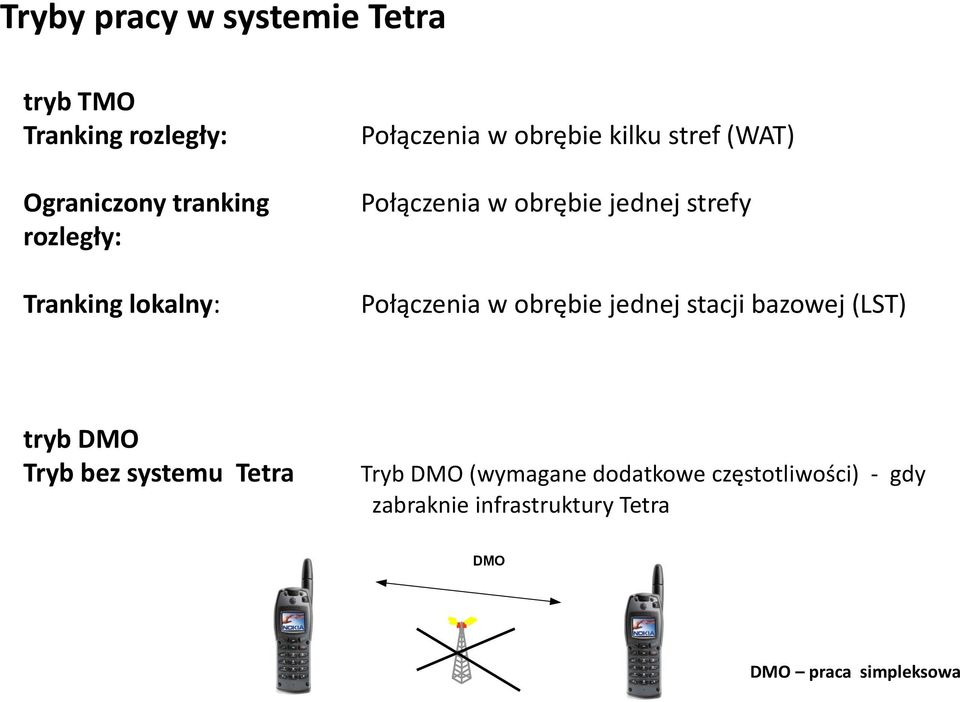

6 Tryby pracy w systemie Tetra tryb TMO Tranking rozległy: Ograniczony tranking rozległy: Tranking lokalny: Połączenia w obrębie kilku stref (WAT) Połączenia w obrębie jednej strefy Połączenia w obrębie jednej stacji bazowej (LST) tryb DMO Tryb bez systemu Tetra Tryb DMO (wymagane dodatkowe częstotliwości) - gdy zabraknie infrastruktury Tetra DMO DMO praca simpleksowa

7 Tryby pracy cd. DMO Podwójny nasłuch: TMO i DMO TMO radiotelefon noszony pracuje w podwójnym nasłuchu DMO/TMO. Może nawiązać połączenie zarówno z abonentami infrastruktury Tetrowej jak i abonentami pracującymi w trybie DMO. Brama TMO - DMO DMO TMO Stacja samochodowa pracuje w trybie bramy TMO-DMO. Radiotelefon pracujący w trybie DMO może nawiązać połącznie z abonentem TMO. brama Łączność DMO przez repeater repeater Stacja samochodowa pracuje w trybie repeatera DMO. Zwiększa zasięg pomiędzy dwoma stacjami noszonymi pracującymi w trybie DMO czyli poza zasięgiem infrastruktury Tetrowej

8 Funkcjonalność systemu Tetra Połączenia głosowe: Wywołanie w niebezpieczeństwie Połączenia grupowe jeden do wielu Połączenie grupowe typu broadcast jeden do wszystkich Połączenie indywidualne : jeden do jednego Transmisja danych: Krótkie wiadomości tekstowe: radio radio radio host komunikaty o statusie Pakietowa transmisja danych: jednoszczelinowa transmisja danych (7,2 kbit/s) wieloszczelinowa transmisja danych (28,8 kbit/s) TEDS ( Tetra Enhanced Data Services) (do 150 kbit/s) LTE i TETRA zintegrowana stacja bazowa do obsługi LTE i TETRA

9 Wywołanie w niebezpieczeństwie w systemie Tetra priorytet najwyższy automatyczne załączenie mikrofonu nasłuch miejsca zdarzenia Status wywołania alarmowego generowanego przez radiotelefon 222 (grupa 4) powoduje iż wszystkie radiotelefony w systemie ( niezależnie na której grupie pracują), przechodzą na nasłuch na tzw. grupie alarmowej ( grupie na której prowadzone są działania ratownicze). Radiotelefon 222 wraz ze statusem alarmu wysyła do dyspozytora swoją pozycję.

10 proponowane rozwiązanie systemowe : System TETRA DIPM DIMETRA IP MICRO - MOTOROLA charakterystyka: połączenia pomiędzy elementami systemu - sieć IP maks 5 lokalizacji z maks. 80 kanałami rozmównymi maks. 5 komputerowych stanowisk dyspozytorskich; maks użytkowników maks. 400 grup rozmownych maks. 20 nośnych sprzężenie z centralą telefoniczną maks. 10 rozmów jednocześnie sprzężenie ze starym systemem analogowym maks. 8 kanałów analogowych lokalne i zdalne (tunel VPN) zarządzanie s

11 Dimetra IP Micro - konfiguracja do 5-ciu lokalizacji Switch systemowy zdalny dostęp serwisowy do 5-ciu stanowisk dyspozytorskich brama analog - Tetra

12 Przykładowa instalacja systemu Dimetra IP Micro dla jednej lokalizacji (2 nośne)

13 Konsola dyspozytorska Specyfikacja sprzętowa konsoli MCC7500: Komputer PC HP Z220 z wbudowaną kartą dźwiękową OS Windows 7 Monitor standardowy lub dotykowy Głośniki profesjonalne Genelec Zewnętrzne adaptery dla zestawu nagłownego i lokalnego rejestratora rozmów Akcesoria audio mikrofon, przycisk nożny, zestaw nagłowny

14 Specyfikacja funkcjonalna konsoli MCC7500: Podstawowa funkcjonalność konsoli: Wywołania grupowe, Wywołania indywidualne, Kolejkowanie rozmów, Tworzenie grup rozmównych, Prowadzenie logu aktywności, Status systemu trankingowego, Wyświetlanie SDS-ów, Patchowanie konsol, patchowanie Tetry z systemem analogowym (wymagane doposażenie rdzenia systemu w Conventional Channel Gateway ), Dyskretny podsłuch, Dynamiczne zestawianie grup DGNA.

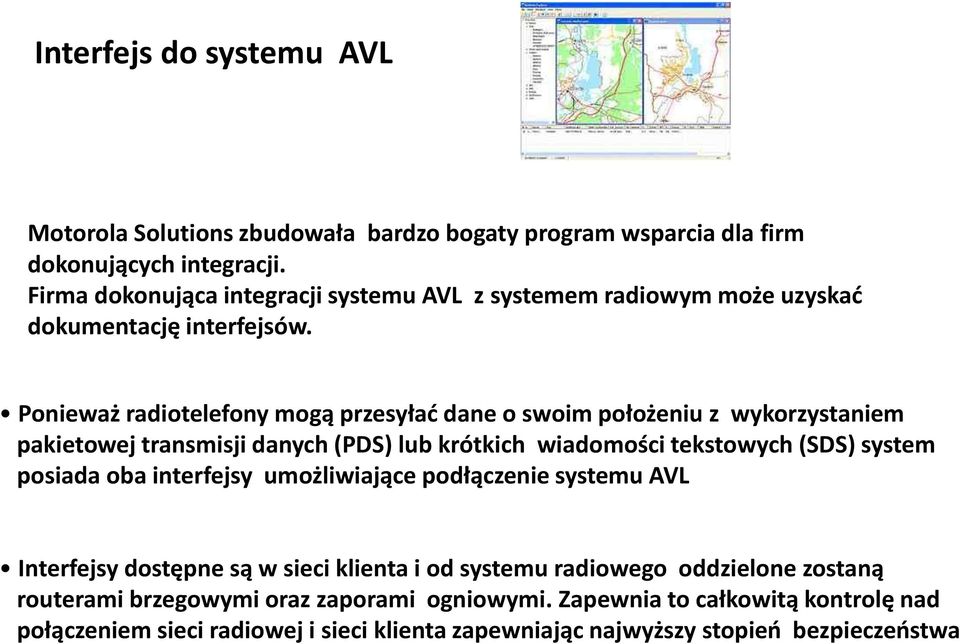

15 Interfejs do systemu AVL Motorola Solutions zbudowała bardzo bogaty program wsparcia dla firm dokonujących integracji. Firma dokonująca integracji systemu AVL z systemem radiowym może uzyskać dokumentację interfejsów. Ponieważ radiotelefony mogą przesyłać dane o swoim położeniu z wykorzystaniem pakietowej transmisji danych (PDS) lub krótkich wiadomości tekstowych (SDS) system posiada oba interfejsy umożliwiające podłączenie systemu AVL Interfejsy dostępne są w sieci klienta i od systemu radiowego oddzielone zostaną routerami brzegowymi oraz zaporami ogniowymi. Zapewnia to całkowitą kontrolę nad połączeniem sieci radiowej i sieci klienta zapewniając najwyższy stopień bezpieczeństwa

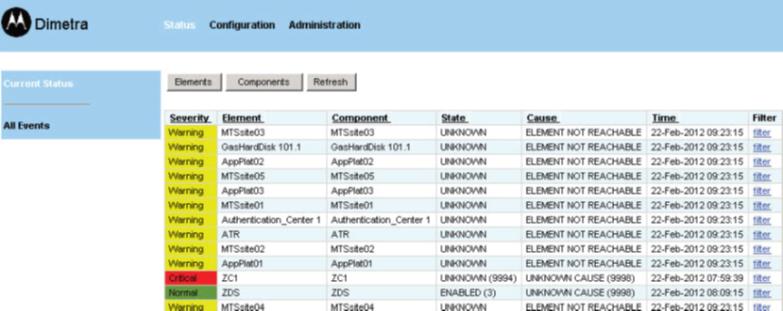

16 zarządzanie zdalny PC + klient VPN internet DSL router lokalny PC Lokalne z wykorzystaniem standardowego PC z przeglądarką internetową Web - np. IE, przejrzysty i łatwy interfejs oprogramowania Network Management ( Zarządzanie Siecią) dla konfiguracji, monitoringu i diagnostyki pracy systemu Dimetra IP Micro; Zdalne: (opcja) - wymagane doposażenia rdzenia systemu w Gateway Router VPN i instalacja oprogramowania VPN na komputerze klienckim.

17 Bezpieczeństwo łączności radiowej Tetra Autentykacja: Sprawdzenie tożsamości Czy to radio należy do mojego systemu? Czy to jest mój system? Szyfrowanie interfejsu radiowego Ochrona informacji przed kimś obcym Odczyt informacji wymaga znajomości algorytmu szyfrującego i klucza szyfrującego Szyfrowanie end to end Szyfrowanie w całym torze komunikacyjnym Jt. uzupełnienie szyfrowania interfejsu radiowego.

18 Terminale Tetrowe

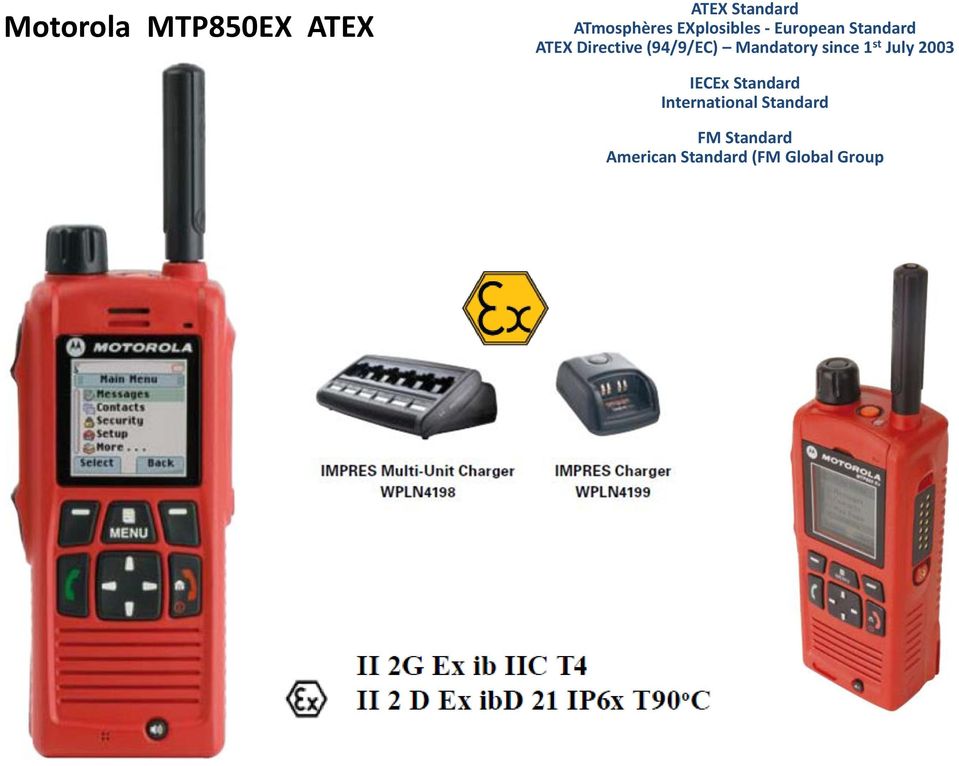

19 Motorola MTP850EX ATEX ATEX Standard ATmosphères EXplosibles - European Standard ATEX Directive (94/9/EC) Mandatory since 1 st July 2003 IECEx Standard International Standard FM Standard American Standard (FM Global Group

20 Terminal Motorola ATEX MTP 850 Ex klasyfikacja ATEX

21 MTP 850EX Doskonała odporność na udary, uderzenia, odporność na czynniki zewnętrzne - środowisko paliwo/gaz, odporność na korozję Terminale ATEx - porównianie

22 Motorola - MTP850EX ATEX Podstawowe zalety: Radiotelefon noszony zaprojektowany do pracy w potencjalnie wybuchowych środowiskach (gaz i/lub zapylenie) zapewniając bezpieczną i pewną łączność; Transmisja danych - równocześnie SDS i multiszczelinowa transmisja danych: 1W mocy wyjściowej audio najlepszy na rynku; Prosta obsługa, klawiatura z dużymi przyciskami łatwość pracy w rękawiczkach przy ograniczonej widoczności; Prosty interfejs użytkownika duże ikony/fonty zapewniają łatwość obsługi w sytuacjach krytycznych, intuicyjny, zbliżony do telefonu komórkowego; Wielojęzykowa obsługa; Moc RF 1,8 W Zakres temp. Pracy: -30 deg C deg C Funkcja Man-Down (Man down wykrycie braku aktywności pracownika lub wychylenie terminala poza wychylenie graniczne. Przypadek jest monitorowany przez dyspozytora, dostępna jest pozycja GPS pracownika będącego w niebezpieczeństwie). Lokalizacja GPS Location Protocols ETSI LIP Motorola LRRP GPS Receiver Simultaneous Satellites: 12 Mode of Operation: Autonomous or Assisted (A-GPS) GPS antenna: Integrated in TETRA antenna Sensitivity: -152 dbm / -182 dbw Accuracy: 5 meter (50% probable)

23 Terminale mobilne Tetrowe Motorola seria 5000 (MTM5200, MTM5400, MTM5500)

24 możliwości konfiguracyjne

25

26 Parametry techniczne: Moc wyjściowa RF : do 10 W; Wbudowany odbiornik GPS; Obsługa TEDS ( transmisja danych); Doskonałe parametry audio; Parametry środowiskowe: Zakres temperatur pracy : -30 C deg C deg Zakres temperatur przechowywania : -40 C deg C deg 12 czerwca 2014 Informacja o firmie

27 seria MTM 5XXX różne konfiguracje instalacyjne Montaż tradycyjny w schowku samochodowym Stacja bazowa z zewnętrznym głośnikiem (u spodu w podstawce) i mikrofonem bazowym Wyniesiona główka, zespół n/o w bagażniku samochodu do 10 m Montaż na zewnątrz odporność na warunki atmosferyczne

28 Terminale TETROWE serii MTP3000 nowa generacja terminali Motorola

29 Terminale TETROWE serii MTP3000

30 seria MTP 3000 zaprojektowane z myślą o niezawodnej, ciągłej pracy w najtrudniejszych warunkach środowiskowych z najlepszymi możliwymi do uzyskania parametrami radiowymi - Optymalizacja pod kątem jakości (zrozumiałości) odbieranego dźwięku i jego głośności (2W); - Większy zasięg większa moc RF - 1,8W; - Lepsza czułość (praca w zamkniętych obiektach); - Dłuższy czas pracy baterie duża pojemność; - Ergonomia, Intuicyjna, łatwa i szybka obsługa (15 lat doświadczeń Motoroli) 2 przełączniki; - Pomyślny tzw. Accelerate Life Test symulacja 5 cio letniej eksploatacji; - Trwałość, niezawodność!!!

31 Akcesoria Nowe boczne 8 złącze akcesoryjne - pewność podłączenia, łatwy demontaż; Dolne gniazdo podłączeniowe pewność podłączenia, samoczyszcząca konstrukcja

32 MTP 6550 seria MTP 6000 MTP 6750 MTP 6750 wbudowany aparat fotograficzny, uwierzytelnianie zdjęć - poprzez czytnik linii papilarnych.

33 s inne rozwiązania.

34 Sprzężenie systemu analogowego z systemem TETRA - TAI cel: stopniowa wymiana terminali analogowych na Tetrowe TAI Tetra Analog Interface

35 TMS TETRA MONITORING SYSTEM sterowanie i monitoring procesów cel: wykorzystanie wybudowanej infrastruktury Tetrowej do procesów sterowania i monitoringu przemysłowego 8 wejść cyfrowych napięcie maks. 30 V wejścia mogą występować w dwóch konfiguracjach: 8 wejść cyfrowych, lub 4 wejścia analogowe (0-30V) i 4 wejścia cyfrowe; 4 wyjścia cyfrowe maks. napięcie 50V, maks. prąd 220 ma; Sterowanie / monitorowanie poprzez SDS-y i statusy

36 TTI Tetra Telephone Interface dupleksowy telefon systemu Tetra antena Aparat telefoniczny Zewnętrzny sygnalizator akustyczno-optyczny TTI Pełna sygnalizacja telefoniczna jak w zwykłym aparacie telefonicznym Pełen dupleks Kontrola stanu zasilania

37 Specyfika systemu łączności Elektrownie Mały obszar działania, łatwość pokrycia niewielką liczbą stacji bazowych; Zamknięte konstrukcje żelbetonowe, metalowe powierzchnie ekranujące; Zastosowanie repeaterów systemu Tetra cel: doprowadzenie sygnału Tetra do zamkniętych pomieszczeń, tuneli - gdzie nie dociera bezpośrednio sygnał ze stacji bazowej;

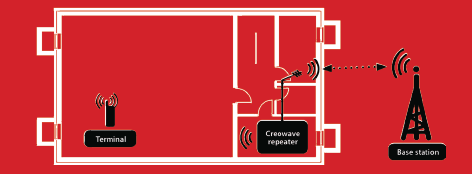

38 przykład rozwiązania ATEX-owego repeater firmy C REOWAVE ATEX Tetra repeater

39 HS 8600 wzmacniacz dwukierunkowy Doskonałe narzędzie do powiększenia zasięgu; Efektywna inwestycja; Różnorodność rozwiązań konfiguracyjnych; Zastosowanie : obszary gdzie nie sięga bezpośredni sygnał ze stacji bazowej : tunele, hale, duże powierzchnie metalowe, wzgórza: Wzmacnianie wybranych kanałów lub wybranego pasma Modułowa obudowa, łatwość instalacji Jednoczesna transmisja wielokanałowa - nie potrzeba dodatkowych częstotliwości Zdalne zarządzanie poprzez sieć GSM, łatwość instalacji i zarzadzania Klasa IP 65 odporność na zapylenie, wodoszczelność, małe wymagania odnośnie środowiska instalacyjnego; moduł wynośny moduł lokalny

40 HS 8600 różne konfiguracje

41 Zastosowanie : pomieszczenia zamknięte (tunele) UHF-175 Cieknący fider firmy Varis Smart Undeground Communication zapewnia 120m zasięgu przy 4 m długości

42 dzielnik mocy Zastosowanie : pomieszczenia zamknięte (hale)

43 Zastosowanie : obszary o ograniczonym zasięgu

44 transmisja danych w systemie Tetra s

45 OEM Tetra Modem Motorola - TOM100 Rozmiar 47x 47 mm Uwierzytelnianie i enkrypcja zgodne ze standardem Tetra SDS i transmisja pakietowa Jednoszczelinowa i wieloszczelinowa transmisja danych Moc wyjściowa RF 1W Modem TMO100 tryby pracy : 1. Sterowanie poprzez SDS 2. Informacje statusowe 3. Transmisja pakietowa 4. Circuit switched data interfejsy : COM, ethernet protokoły : Modbus-RTU, Modbus/TCP, IEC-6870

46 Sterowanie systemami automatyki przemysłowej na bazie infrastruktury Tetrowej (SDS).

47 TEDS( Tetra Enhanced Data Services) Prędkość przesyłu danych przy kanale 50 KHz, modulacja QAM 64 netto 157 kb/s (słabe zabezpieczenie), do 80 kb/s (wysokie zabezpieczenie) Wprowadzenie TEDS Upgrade oprogramowanie switcha systemowego; Możliwość takiej konfiguracji iż w sytuacjach kryzysowych nośne TEDS są udostępniane na transmisje głosowe; MPSD (Multi Slot Packet data) w użyciu dopóki nie wszystkie urządzenia będą miały TEDS PDA TETRA - Motorola

48 System SCADA Motorola Tetra jako medium przesyłowe.
