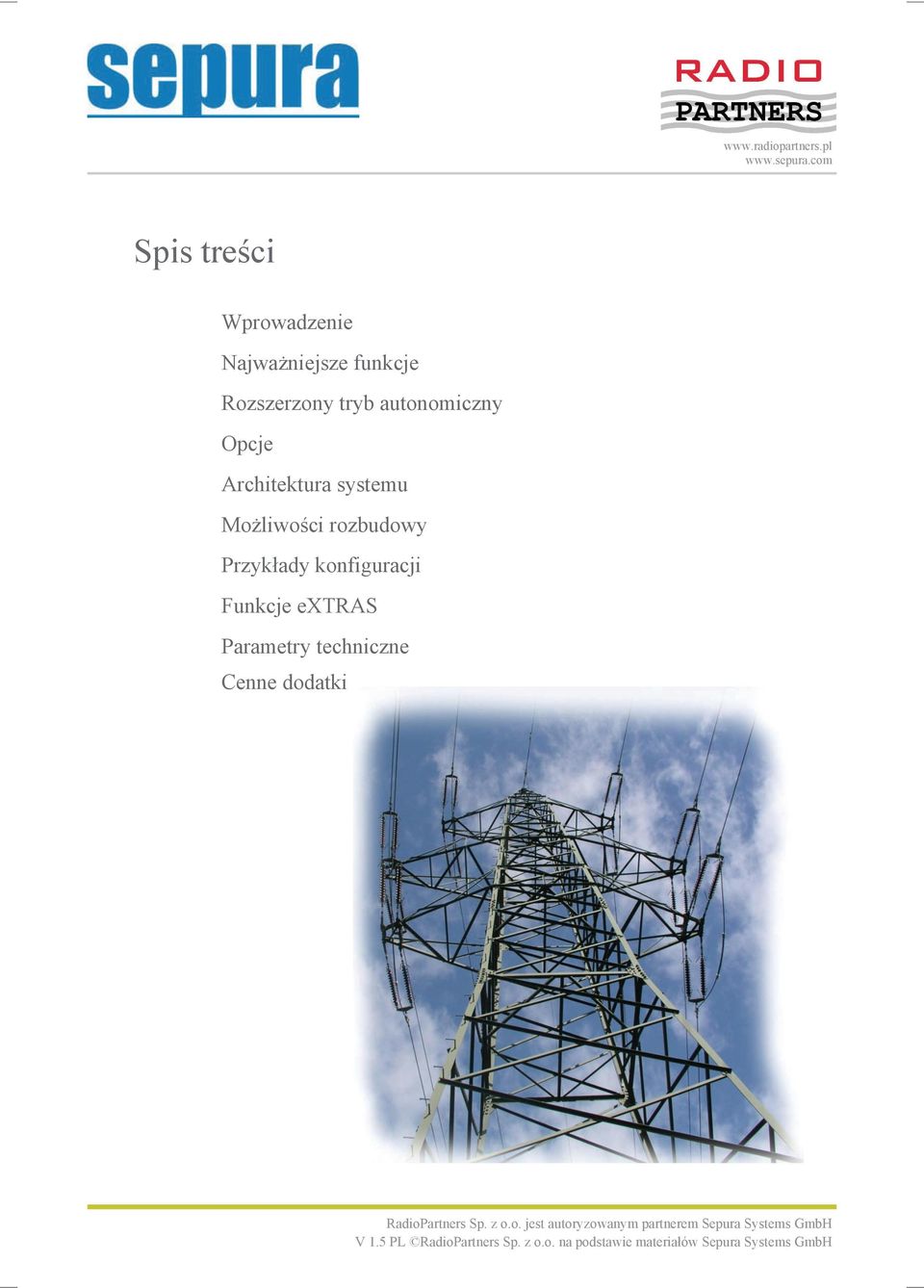

2 Spis treści Wprowadzenie Najważniejsze funkcje Rozszerzony tryb autonomiczny Opcje Architektura systemu Możliwości rozbudowy Przykłady konfiguracji Funkcje extras Parametry techniczne Cenne dodatki

3 FR400 jest wyposażona w odbiornik GPS i termicznie stabilizowany oscylator kwarcowy zapewniające stabilny generator wzorcowy. FR400 może synchronizować się do zegara GPS lub do zewnętrznych systemów transmisyjnych. Stacja bazowa extras FR400 Siła standardu TETRA extras FR400 to stacja bazowa wyposażona w od jednej do ośmiu nośnych standardu TETRA produkcji Sepura Systems. Została specjalnie zaprojektowana pod potrzeby profesjonalnej łączności, łącząc efektywny spektralnie tranking, sieciowanie po IP i kompaktowe rozmiary. Dzięki standardowi TETRA pojedynczy analogowy kanał może być zastąpiony czterema kanałami logicznymi, zapewniającymi czyste cyfrowe audio, zaawansowaną sygnalizację i transmisję danych. Małe rozmiary i duża moc extras FR400 jest kompaktową, modularną konstrukcją przygotowaną na przyszłość. Stacja, w wersji extras Deployable we wzmocnionej obudowie gotowej do transportu może pracować także w warunkach polowych. Zużycie mocy należy do najniższych w klasie, co przenosi się na istotne obniżenie kosztów eksploatacji szczególnie w dużych systemach. W zależności od wyposażenia zużycie mocy dla 2 nośnych waha się od 250 do 300W. Stacja zapewnia 40W mocy radiowej na wyjściu nadajnika i 25W na wyjściu zintegrowanego dupleksera. Wbudowany zasilacz AC/DC z rezerwowaniem akumulatorowym zapewnia stabilne i ciągłe zasilanie. FR400 Deployable Autonomiczny tranking extras FR400 jest wyposażona w kontroler umożliwiający przechowywanie bazy danych abonentów. Umożliwia to pracę w trybie autonomicznym fall-back ze wszystkimi funkcjami trankingowymi, także przy przerwanym łączu do centrali systemu. Lokalna baza danych umożliwia rejestrację nowych abonentów w trybie autonomicznym. To zaleta w porównaniu z innymi stacjami, których funkcjonalność w trybie fall-back jest ograniczona do podstawowego zestawu usług TETRA. W konfiguracji z pojedynczą stacją bazową FR400 umożliwia podłączenie profesjonalnych konsol dyspozytorskich bez konieczności stosowania centrali. systemowej. Skalowalność extras FR400 może być stosowana jako pojedyncza stacja bazowa lub jako sieć stacji bazowych jedno i wielokanałowych. Zaletą produktów extras jest możliwość tworzenia zarówno prostych jak i bardzo rozbudowanych sieci TETRA wyposażonych w bramki do zewnętrznych systemów, konsole dyspozytorskie, zaawansowane zarządzanie abonentami i systemem AVL, rejestrację połączeń i inne funkcje. Moc wyjściowa w.cz. regulowana jest z krokiem 2dB, co wyróżnia stację w stosunku do wielu innych produktów dysponujących tylko dwoma poziomami mocy wyjściowej. Stacja może być wyposażona w od 1 do 8 nośnych czyli od 3 do 31 kanałów roboczych z jednym kanałem kontrolnym. Opcjonalnie można włączać kolejne kanały kontrolne. FR400 może także współpracować z nową kompaktową jednokanałową stacją extras SOLO. FR400-8-kanałowa Jakość obsługi Dzięki przestrzennemu odbiorowi antenowemu i podwyższonej czułości odbiornika extras FR400 zapewnia użytkownikom najwyższą jakość obsługi. Dodatkowo, algorytm zastosowany w equalizerze odbiornika, poprawia jakość sygnału w warunkach odbioru wielodrogowego, występującego w środowiskach przemysłowych lub gęstej zabudowy miejskiej. W ten sposób, pomimo odbić, uzyskiwane jest większe wzmocnienie i polepszany jest stosunek sygnału do szumu.

4 Najważniejsze funkcje Stacja bazowa FR400 Standardowa kompaktowa architektura PCI, odporna na starzenie się technologii Pojemność do 8 nośnych Moduły nadawczo-obiorcze o wysokiej jakości i niezawodności 25 W na nośną za duplekserem i 40 W na nośną na wyjściu nadajnika 2-drożny odbiór przestrzenny i specjalny algorytm equalizera zapewniają podwyższoną czułość Moduły hot-plug ułatwiające serwisowanie bez wyłączania stacji bazowej z pracy Zgodna ze wszystkimi standardami ETSI i specyfikacjami TIP Pasma : 380 do 400 MHz, 410 do 430MHz, 450 do 470 MHz Odstęp dupleksowy 5 i 10 MHz Pełna funkcjonalność TETRA Secondary Control Channel dla aplikacji z dużą ilością SDS (np. AVL) Połączenia indywidualne, pełno i półdupleksowe Połączenia grupowe Short Data Service np. dla AVL Transmisja pakietowa Wsparcie dla autonomicznej lub sieciowej pracy stacji bazowej Interfejs IP 10/100Mbitów/s Ethernet Interfejs do sieci i do zarządzania Interfejs do bramek i konsol dyspozytorskich Temperatura pracy: -10 C to +60 C Minimalne zużycie mocy Zasilanie -48VDC lub 230VAC Rozszerzony tryb autonomiczny Pełny zestaw funkcji głosowych i transmisji danych Pakietowa transmisja danych Rejestracja abonentów Szyfrowanie interfejsu radiowego Uwierzytelnianie

5 Opcje Pasma pracy Zasilanie awaryjne (UPS) i zewnętrzny moduł alarmów Uwierzytelnianie Szyfrowanie interfejsu radiowego TEA1, TEA2, TEA3 Serwer zarządzania kluczami szyfrowania (KMC) Mobilny system TETRA 380 MHz 410 MHz Architektura systemu 450 MHz Stacje bazowe extras FR400 tworzą sieć w ramach IP Solution Centre zapewniającego następujące funkcje: Konfiguracja: PC Workstation dla małych lub Server/Client dla dużych systemów Network Management System (NMS) - zarządzanie siecią Subscriber Management System (SUM) - zarządzanie abonentami Fault Management (SNMPc) - zarządzanie alarmami Bramka do telefonii SIP i ISDN Bramka SDS Gateway Możliwości rozbudowy NMS Full TETRA Function SUM Multi- Site Bramka analogowa do współpracy ze starszymi systemami radiowymi SIP- GW Extension by S0, S2M, Analog SDS- GW PD- GW DispatcherInterconnection FR400 alone (1) Service PC IP Solution Centre Single (3) IP Solution Centre (128) Uwaga: Dodatkowo extras FR400 może współpracować z nowymi stacjami bazowymi extras SOLO. Są to kompaktowe stacje bazowe z pojedynczą nośną doskonałe do bardzo małych systemów, lub komórek z małym natężeniem ruchu radiowego. Więcej informacji w broszurze extras SOLO.

6 Przykłady konfiguracji

7 Funkcje extras Usługi głosowe Połączenia Indywidualne ( Half Duplex/Full Duplex) Połączenia grupowe Połączenia telefoniczne ( Full Duplex ) Połączenia priorytetowe Połączenie alarmowe Opóźnione wejście w połączenie DGNA połączenie obiektowe Zmiana strefy (Cell Reselection / Call Restoration) CLIP TPI Zdalne blokowanie (Selective Radio Inhibit) Podsłuch otoczenia (Ambience Listening) Szybkie zestawianie połączeń Szyfrowanie i uwierzytelnianie Połączenia między dwoma terminalami w sieci TETRA, w trybie simpleksowym lub dupleksowym Połączenia jeden do grupy terminali sieci TETRA należącymi do tej samej Grupy, w trybie simpleksowym Połączenie dupleksowe pomiędzy terminalem TETRA a siecią telefoniczną poprzez ISDN BRI (2B+D) lub PRI (PCM 30) Gateway. W przypadku zajętości zasobów systemu, kolejne połączenia ustawiane są w kolejce oczekujących. Połączenia z wyższym priorytetem przesuwane są na początek kolejki. System obsługuje też Preemptive Priority Call (Emergency Call), które przerywają trwające połączenie o najniższym priorytecie. Inicjowane naciśnięciem przycisku alarmowego. Może inicjować także Pre-emptive Priority Call-, połączenie grupowe lub wiadomość tekstową do dyspozytora. Umożliwia dołączenie się terminala do już trwającego połączenia np. grupowego. Połączenie realizowane do grupy utworzonej dynamicznie w celu realizowania wspólnego zadania. Może być inicjowane przez radiotelefon lub dyspozytora. Określa sposób przenoszenia abonenta ze strefy do kolejnej strefy w systemach wielostrefowych: Undeclared: Zmiana strefy przez terminal nie będący w połączeniu. Unannounced: Terminal przenosi się do nowej strefy bez informowania starej strefy i w nowej strefie próbuje zestawić połączenie. Announced (type3): Terminal informuje starą strefę o przenoszeniu się do nowej, w nowej próbuje zestawić połączenie. Identyfikator nadającego w połączeniu indywidualnym. Identyfikator nadającego w połączeniu grupowym Umożliwia zdalne zablokowanie skradzionego lub zagubionego radiotelefonu. Umożliwia zdalne włączenie mikrofonu w radiotelefonie dla odsłuchu otoczenia Poniżej 300ms extras umożliwia szyfrowanie interfejsu radiowego lub całego łącza od radiotelefonu do radiotelefonu (end to end). Uwierzytelnianie przeprowadzane jest w trakcie rejestrowania się radiotelefonu do sieci. Usługi transmisji danych SDS ze statusami SDS z wiadomościami tekstowymi Pakietowa transmisja danych Bezpieczne SDS w ciągu 300ms

8 Parametry techniczne Stacja bazowa extras FR400 została przebadana przez niezależne laboratoria certyfikacyjne i spełnia normy EN TETRA Voice + Data Part 2 Air Interface Standard oraz EN Safety Standard Parametry techniczne Moc nadawania Typowe maks.. ERP z anteną +6dB Regulacja mocy Reżim pracy Odbiornik Czułość statyczna Czułość dynamiczna Zysk dla 2-drożnego odbioru przestrzennego Odstęp dupleksowy Regulowana do +44dBm (25W) na wyjściu dupleksera +48dBm (50W) bez kombainera +44dBm (25W) z 2-drożnym kombainerem, 50m fidera i anteną Pomiędzy 28 i 44dBm z krokiem 2dB 100% na wszystkich slotach Klasa A zgodny z ETS <3,0% BER dla TCH 7.2 przy -115dBm <2,5% BER dla TCH 7.2 przy -106dBm 2dB min, 5dB typowo, zależy od konfiguracji anten i środowiska 5MHz / 10MHz Obudowa Wymiary Waga Różne 19 typowe stojaki Szer. x Wys. x Gł.: 600 x 600 x 1250 mm, kg z 4 nośnymi Zasilanie Zużycie mocy 36 do 60 V DC Opcjonalnie V AC Typ. 206W z 2 nośnymi i 10 W mocy wyjściowej Zakres temperaturowy pracy Zmiany temperatury w trakcie pracy Dopuszczalna wysokość pracy MIL-STD-810 F Method i C do +60 C MIL-STD-810 F Method MIL-STD-810 C Cenne dodatki Bramki do sieci IP, telefonicznej SIP i ISDN, starszych analogowych systemów radiotelefonicznych i sieci GSM Sieciowanie po E1, ISDN, IP lub światłowodach Konsole dyspozytorskie po LAN Lokalizacja pojazdów i personelu (nawet w pomieszczeniach) Rejestratory połączeń Analizatory ruchu radiowego
