AlphaLiftCallCenter Solution. System Autonomicznej Komunikacji Alarmowej dla dźwigów osobowych i towarowych

Transkrypt

1 AlphaLiftCallCenter Solution System Autonomicznej Komunikacji Alarmowej dla dźwigów osobowych i towarowych

2 PolskaNorma Norma PN-EN Przepisy bezpieczeństwa zdalne alarmowanie w dźwigach oparta jest na dyrektywie UE 95/16/WE i wymaga stosowania środków, które : zapewnią uzyskanie łączności dwukierunkowej przez użytkowników uwięzionych wewnątrz dźwigu na skutek jego niewłaściwego działania będą realizować połączenie serwisowe nie rzadziej niż raz na 3 dni umożliwią nawiązanie połączenia z kabiną windy przez służby ratownicze Extis s.c. 2

3 MODUŁY KOMUNIKACJI ALARMOWEJ LLW moduł komunikacji alarmowej wykorzystujący jako medium standardową analogową linię telefoniczną GLW moduł komunikacji alarmowej wykorzystujący jako medium sieć GSM Extis s.c. 3

4 Moduł LLW Link Lift Watch Komunikacja poprzez linię analogową Wywołanie alarmowe Wywołanie serwisowe Wywołanie błędu Bezpieczeństwo połączeń Moduł do komunikacji z maszynownią Extis s.c. 4

5 Moduł LLW montaż maszynownia Analogowa linia telefoniczna Extis s.c. 5

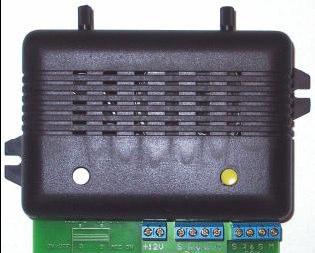

6 Moduł GLW GSM Lift Watch Komunikacja poprzez sieć GSM Wywołanie alarmowe Wywołanie serwisowe SMS błędu (dowolna treść, dowolny numer) Bezpieczeństwo połączeń i SMS-ów gwarantowana technologią GSM Moduł do komunikacji z maszynownią Extis s.c. 6

7 sieć GSM Moduł GLW montaż Extis s.c. 7 m m m m a a a a s s s s z z z z y y y y n n n n o o o o w w w w n n n n i i i i a a a a

8 Połączenia alarmowe Wywoływane ręcznie z kabiny windy tylko w przypadku jego niewłaściwej pracy Pierwszeństwo w stosunku do innych połączeń Ograniczony czas trwania Sygnalizacja aktualnego statusu na wskaźnikach świetlnych 3 stany Extis s.c. 8

9 Połączenie serwisowe Informacja generowana automatycznie przez moduły LLW możliwość ręcznej regulacji częstotliwości wywołania GLW automatyczne wywołanie co 3 dni Extis s.c. 9

10 Połączenie błędu Połączenie błędu lub SMS błędu Informacja generowana przez moduły w przypadku zmiany stanu na wejściach błędu LLW - połączenie głosowe GLW SMS (monitorowanie stanu 5 złączy) Extis s.c. 10

11 Moduł obsługi urządzeń USB Moduł obsługi urządzeń RS232 AlphaLiftCenter architektura aplikacji Baza danych połączeń AlphaLiftCenter moduł bazowy aplikacji Baza danych zdarzeń systemowych Moduł obsługi połączeń alarmowych Moduł obsługi połączeń serwisowych Moduł obsługi połączeń błędu Extis s.c. 11

12 GSM PSTN AlphaLiftCenter konfiguracja sprzętowa LiftBox Alarm TELEFON LiftBox Serwis LiftBox Błąd SERWER Stacja robocza Modem GSM Bramka GSM Extis s.c. 12

13 AlphaLiftCenter LiftBox, modem GSM, bramka GSM LiftBox moduł odpowiedzialny za połączenia alarmowe, serwisowe i błędu z LLW oraz za połączenia alarmowe i serwisowe dla GLW. Podłączenie do systemu za pomocą portu USB Modem GSM moduł odpowiedzialny za odbiór wiadomości SMS (informacja o błędzie) z modułów GLW. Podłączenie do systemu za pomocą portu RS232. Bramka GSM odpowiada za odbiór połączeń alarmowych i serwisowych z sieci GSM. Podłączana do Liftbox symuluje linię telefoniczną. Extis s.c. 13

14 AlphaLiftCenter cechy Zbieranie danych: Alarmowych Serwisowych Błędu Identyfikacja połączeń Baza danych Extis s.c. 14

15 AlphaLiftCenter Raporty Dane o zdarzeniach zapisywane w tabelach Access Oddzielne tabele dla połączeń alarmowych, serwisowych, błędu oraz zdarzeń systemowych Eksport wybranych danych w formacie xls Extis s.c. 15

16 Lift Watch Zalety modułów Autonomiczne urządzenia, niezależne od systemu sterowania Urządzenia zapewniają szczegółową identyfikację miejsca instalacji Praca nawet w przypadku całkowitego braku zasilania (LLW) Możliwość dodatkowego zabezpieczenia nadszybia i podszybia (GLW) Filtracja zdarzeń Automatyczna informacja o awariach Regularne połączenia z centrum serwisowym Niski koszt inwestycji Extis s.c. 16

17 AlphaLiftCallCenter Solution Zalety systemu Pełna automatyzacja procesu obsługi połączeń serwisowych Znacznik czasu dla każdego zdarzenia Znacznik czasu akceptacji połączeń alarmowych Automatyczny nadzór pracy dźwigów Nadzór pracy operatorów systemu zgłoszeń Pełna baza zainstalowanych dźwigów (typ/rodzaj/miejsce instalacji/kto instalował/data instalacji ) Pełna baza klientów Modułowa budowa Niski koszt wdrożenia systemu Extis s.c. 17
