Zintegrowany system łączno. czności ci dyspozytorskiej

Transkrypt

1 Infrastruktura łączności : podsystem teleinformatyczny podsystem łączności zintegrowanej łączność radiowa cyfrowa podsystem rejestracji rozmów konsole dyspozytorskie oraz VoIP

2 Podsystem teleinformatyczny System dyspozytorski realizuje wszystkie funkcje sterowania i łączności w oparciu o protokół IP i interfejs ethernet Umożliwia także współpracę z siecią TDM za pomocą interfejsów PRA, BRA. Zapewnia współpracę w oparciu o wszystkie powszechnie stosowane kodeki sygnału audio ( G.711, G722, G729 ) Obsługiwane systemy sygnalizacji SIP, H.323, DSS1 (ISDN), MGCP Minimalna wymagana przepływność pasma transmisyjnego 8 kbit/s ( typ kodeka) Przy braku transmisji audio następuje zwolnienie zajętego kanału. Możliwość stosowania szyfrowanych połączeń IPsec Interfejs API do integracji z aplikacjami zewnętrznymi Zdalny dostęp i konfiguracja systemu dyspozytorskiego do jego wszystkich elementów takich jak: konsola dyspozytorska, moduł radiokomunikacyjny, cyfrowy rejestrator rozmów, serwer telekomunikacyjny.

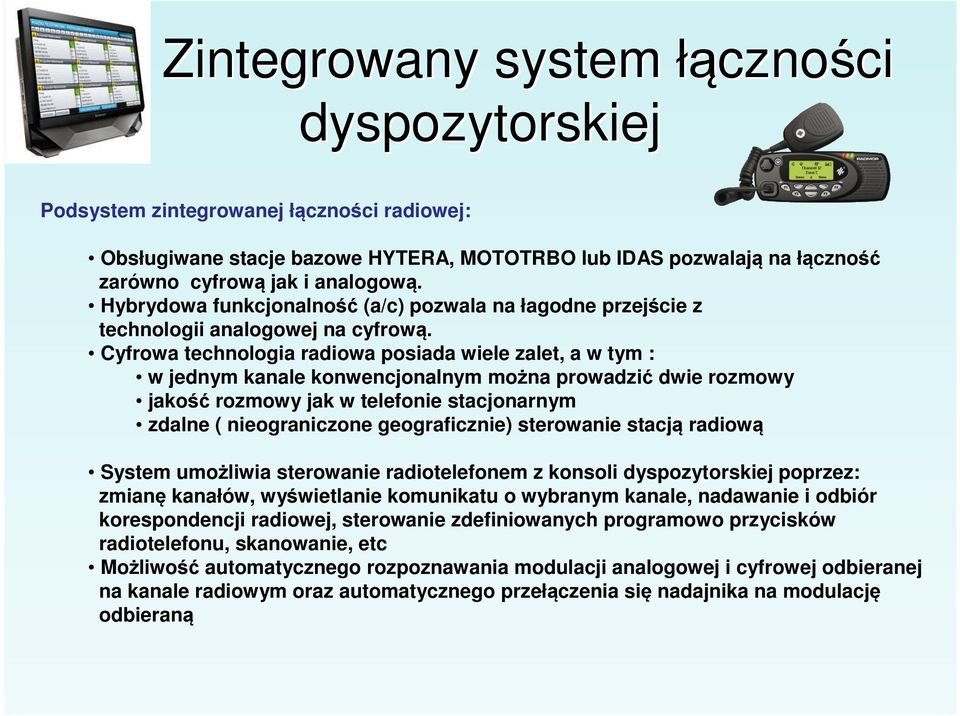

3 Podsystem zintegrowanej łączności radiowej: Obsługiwane stacje bazowe HYTERA, MOTOTRBO lub IDAS pozwalają na łączność zarówno cyfrową jak i analogową. Hybrydowa funkcjonalność (a/c) pozwala na łagodne przejście z technologii analogowej na cyfrową. Cyfrowa technologia radiowa posiada wiele zalet, a w tym : w jednym kanale konwencjonalnym można prowadzić dwie rozmowy jakość rozmowy jak w telefonie stacjonarnym zdalne ( nieograniczone geograficznie) sterowanie stacją radiową System umożliwia sterowanie radiotelefonem z konsoli poprzez: zmianę kanałów, wyświetlanie komunikatu o wybranym kanale, nadawanie i odbiór korespondencji radiowej, sterowanie zdefiniowanych programowo przycisków radiotelefonu, skanowanie, etc Możliwość automatycznego rozpoznawania modulacji analogowej i cyfrowej odbieranej na kanale radiowym oraz automatycznego przełączenia się nadajnika na modulację odbieraną

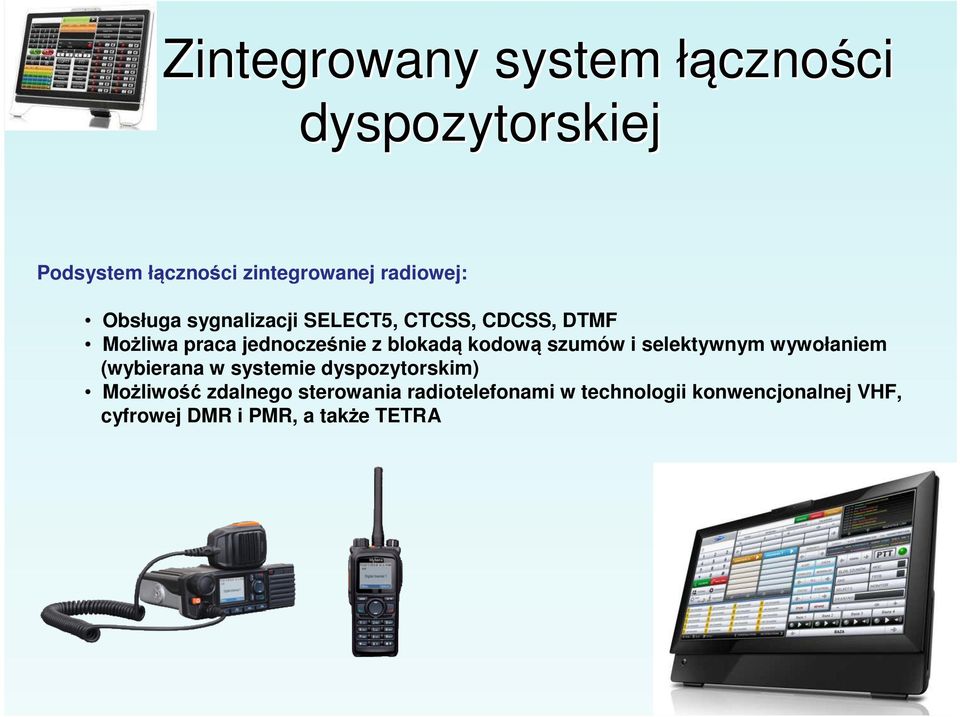

4 Podsystem łączności zintegrowanej radiowej: Obsługa sygnalizacji SELECT5, CTCSS, CDCSS, DTMF Możliwa praca jednocześnie z blokadą kodową szumów i selektywnym wywołaniem (wybierana w systemie dyspozytorskim) Możliwość zdalnego sterowania radiotelefonami w technologii konwencjonalnej VHF, cyfrowej DMR i PMR, a także TETRA

5 Konsola 1 Channel 1 Konsola 2 Ethernet / Internet RadioBox Channel 2 Konsola N Radio channel Channel N

6 Konsola1 Internet/Ethernet RadioBox Agent 1 Site 1 Konsola2 Ethernet / Internet Internet/Ethernet RadioBox Agent 2 Site 2 Konsola N Internet/Ethernet RadioBox Agent N Radio channel Site N

7 Cyfrowa łączność radiowa pozwala na: Wywołania selektywne Wywołanie grupowe ID grup rozmównych Cyfrowy scrambler fonii Funkcje wywołania alarmowego Wiadomość statusowa Raport pozycji GPS Funkcje zabicia, ogłuszenia i ożywienia radiotelefonu Praca z cyfrową blokadą szumów, (Radio Access Number) to cyfrowy odpowiednik tonu CTCSS Krótka wiadomość tekstowa Funkcja kontroli radiotelefonu umożliwiająca sprawdzenie, czy druga stacja jest w zasięgu łączności. Możliwość wyświetlenia historii odebranych wywołań z call log. Funkcja alertu zawiadamiająca stację odbiorczą o nadchodzącym wywołaniu sygnałem dźwiękowym i miganiem ikony na wyświetlaczu. Przemiennik z możliwością pracy w trybie stacji bazowej.

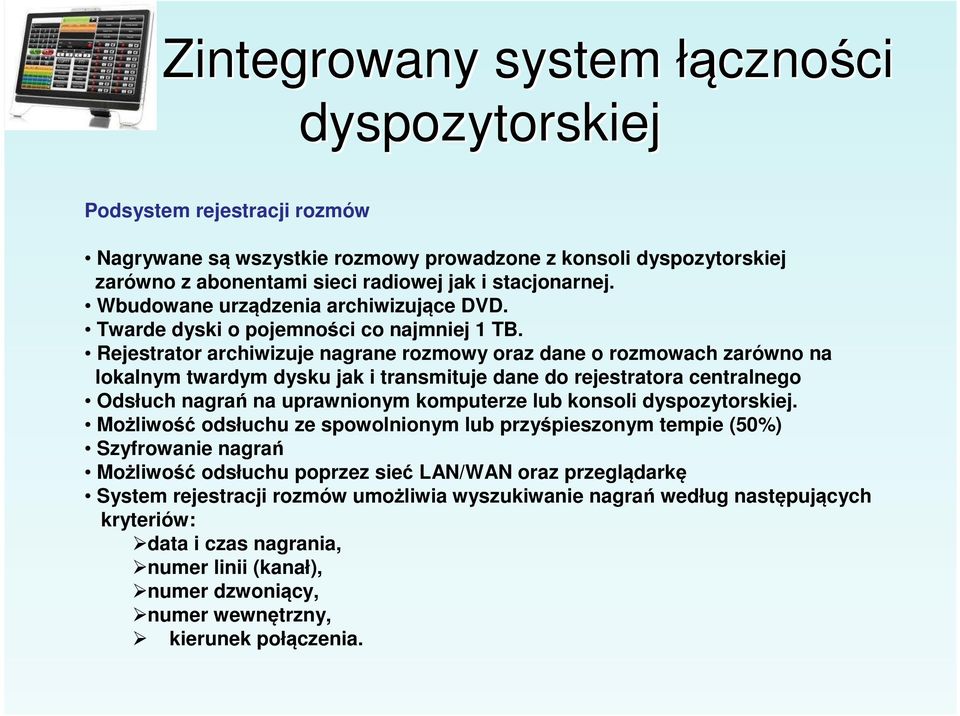

8 Podsystem rejestracji rozmów Nagrywane są wszystkie rozmowy prowadzone z konsoli zarówno z abonentami sieci radiowej jak i stacjonarnej. Wbudowane urządzenia archiwizujące DVD. Twarde dyski o pojemności co najmniej 1 TB. Rejestrator archiwizuje nagrane rozmowy oraz dane o rozmowach zarówno na lokalnym twardym dysku jak i transmituje dane do rejestratora centralnego Odsłuch nagrań na uprawnionym komputerze lub konsoli. Możliwość odsłuchu ze spowolnionym lub przyśpieszonym tempie (50%) Szyfrowanie nagrań Możliwość odsłuchu poprzez sieć LAN/WAN oraz przeglądarkę System rejestracji rozmów umożliwia wyszukiwanie nagrań według następujących kryteriów: data i czas nagrania, numer linii (kanał), numer dzwoniący, numer wewnętrzny, kierunek połączenia.

9 Konsola Dyspozytorska Kolorowy ekran dotykowy 22 cale Akcesoria: prze ą ącznik no ny PTT, mikrofon na gęsiej nodze, telefon IP, g o niki. Realizuje ączno ć radiową analogową i cyfrową za pomocą sieci IP. Spe nia wszystkie funkcje cyfrowej centrali telekomunikacyjnej. Umo liwia zdalne sterowanie ka dą radiową stacją bazową co najmniej w zakresie jaki udostępnia panel danego radia oraz wiele dodatkowych funkcji. Umo liwia ączenie abonentów ró nych stacji bazowych zarówno analogowych jak i cyfrowych. Pozwala na ączenie abonentów ró nych systemów radiowych np. HYTERA, MOTOTRB, IDAS, Next Edge, konwencjonalnych, TETRA, GSM i innych. Abonent sieci stacjonarnej mo e rozmawiać ze zwyk ego telefonu z abonentem sieci radiowej, funkcję PTT w telefonie stacjonarnym pe ni ka dy przycisk z DTMF. Panel administracyjny pozwala na przypisywanie okre lonych priorytetów dla konsoli dyspozytorskich Graficzny interfejs u ytkownika przygotowywany pod wymagania u ytkownika.

10

11 Konsola Dyspozytorska Wizualizacja stanu wszystkich środków łączności obsługiwanych przez konsolę odbywa się za pomocą jednego podstawowego okna (bez konieczności przełączania się pomiędzy różnymi oknami, zakładkami itd.) Możliwość równoległego monitorowania (podsłuchu), odbioru i nadawania na wszystkich radiotelefonach udostępnionych przez administratora systemu dla danej konsoli oraz prowadzenia korespondencji telefonicznej za pomocą wszystkich udostępnionych linii telefonicznych przyłączonych do systemu a służących do prowadzenia rozmów W zakresie funkcjonalności telefonicznej konsola dyspozytorska posiada funkcjonalność aparatu głośnomówiącego, zawieszania i przekierowania rozmowy, możliwość zdefiniowania kilkudziesięciu klawiszy skróconego wybierania Operator konsoli może słyszeć pełną korespondencję między użytkownikiem sieci radiowej a operatorem innej konsoli prowadzącej nasłuch na tym samym module radiokomunikacyjnym Ekran dotykowy posiada możliwość wyświetlania obrazu w trybie nocnym i dziennym

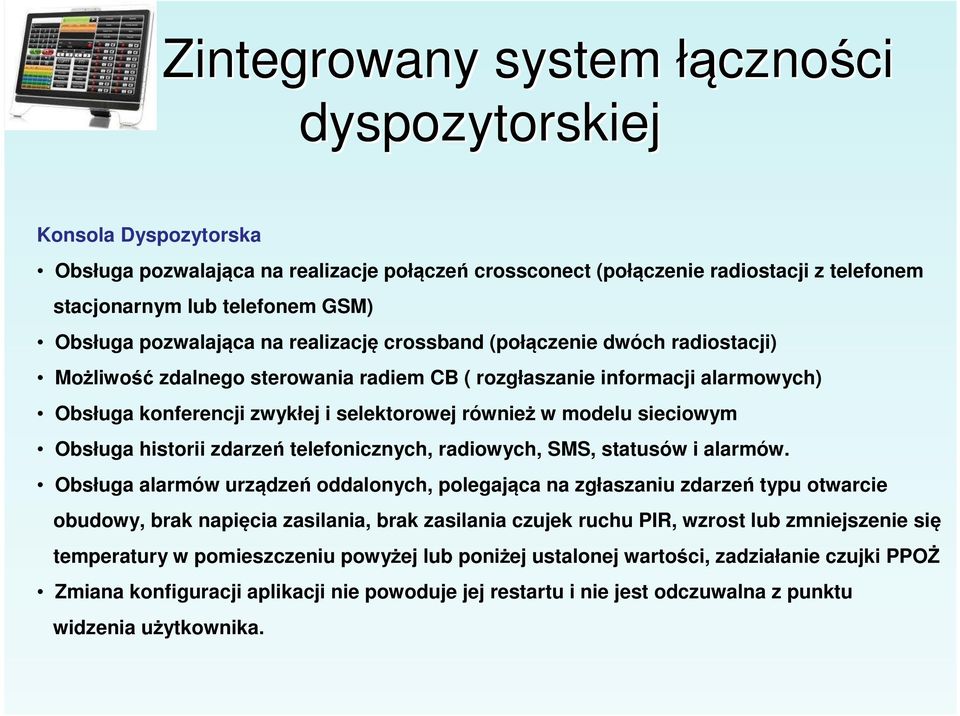

12 Konsola Dyspozytorska Obsługa pozwalająca na realizacje połączeń crossconect (połączenie radiostacji z telefonem stacjonarnym lub telefonem GSM) Obsługa pozwalająca na realizację crossband (połączenie dwóch radiostacji) Możliwość zdalnego sterowania radiem CB ( rozgłaszanie informacji alarmowych) Obsługa konferencji zwykłej i selektorowej również w modelu sieciowym Obsługa historii zdarzeń telefonicznych, radiowych, SMS, statusów i alarmów. Obsługa alarmów urządzeń oddalonych, polegająca na zgłaszaniu zdarzeń typu otwarcie obudowy, brak napięcia zasilania, brak zasilania czujek ruchu PIR, wzrost lub zmniejszenie się temperatury w pomieszczeniu powyżej lub poniżej ustalonej wartości, zadziałanie czujki PPOŻ Zmiana konfiguracji aplikacji nie powoduje jej restartu i nie jest odczuwalna z punktu widzenia użytkownika.

13 Konsole Dyspozytorskie U ytkownik ma bezpo redni dostęp do następujących us ug: Telekonferencje Kolejkowanie po ą ącze i mo liwo ć wyboru abonenta z kolejki Wywo ania indywidualne / wywo ania grupowe Monitorowanie stanu abonentów systemu Elektroniczna ksią ą ka telefoniczna lokalna i centralna synchronizowana w sieci Interkom Rozsy anie wiadomo ci Alarmowanie Nadzór i monitoring wskazanych pomieszcze lub obszarów Wszystkie us ugi telekomunikacyjne podstawowe i dodatkowe

14 DMR IP Konsola GSM ISDN IP IP IP Telefon lub Centrala PABx PMR Radio CB

15 Konsole dyspozytorskie Switch Stacja bazowa HYTERA Sieć publiczna INTRANET Stacja bazowa MOTOTRBO Centrala Stacja bazowa Sieć GSM Radio CB TETRA
