Automation University Poland EtherNet/IP & Switche Stratix w Aplikacjach Czasu Rzeczywistego

Transkrypt

1 5058-CO900H Copyright 2016 Rockwell Automation, Inc. All rights reserved. Automation University Poland EtherNet/IP & Switche Stratix w Aplikacjach Czasu Rzeczywistego Name Krzysztof Szulc Title Commercial Engineer Date Jachranka PUBLIC

3 Copyright 2016 Rockwell Automation, Inc. All rights reserved. The Connected Enterprise Korzyści Dla Klienta Integrated Control & Information Połączenie Między Produkcją a Zarządzaniem $ Szybszy dostępniższy całkowity Lepsze użycie Kontrola ryzyka do rynku koszt zasobów aktywów przedsiębiorstwa

4 Copyright 2016 Rockwell Automation, Inc. All rights reserved. The Connected Enterprise Włączone technologie Zarządzanie i analizowanie informacji Skalowalne przetwarzanie danych Mobilność i wizualizacja Bezpieczna infrastruktura sieciowa Wielozadaniowe sterowanie i informacja Inteligentne zasoby

5 Copyright 2016 Rockwell Automation, Inc. All rights reserved. The Connected Enterprise Włączone technologie Zarządzanie i analizowanie informacji Skalowalne przetwarzanie danych Mobilność i wizualizacja Bezpieczna infrastruktura sieciowa Wielozadaniowe sterowanie i informacja Inteligentne zasoby

6 Connect: Secure Network Infrastructure Converged Plantwide Ethernet Reference Architectures Bezpieczeństwo sieciowe pomaga zarządzać dostępem przez autentykacje, autoryzacje i rejestrację zmian Chroń integralność i dostępność swoich danych przez wielowarstwowe bezpieczeństwo defense-in-depth Projektuj sieć przemysłową i sterowania w oparciu o przetestowane i zwalidowane architektury PUBLIC Copyright 2016 Rockwell Automation, Inc. All rights reserved. 6

7 Copyright 2016 Rockwell Automation, Inc. All rights reserved. 7 Modernizacja Cel: Nowoczesna Maszyna Real-time Data Voltage,Kwh,Running Time, Temperature Security PROTECT Securing the data flow Information CONTEXTUALIZATION Energy/Product, OEE Knowledge ANALYTICS Predict bearing will fail in 10 hours Wisdom OPTIMIZE More efficient process workflows

8 Korzyści z przeprowadzonej inwestycji Converged Plantwide Ethernet Reference Architectures Modernization Unauthorized Download IPR Protection Rush Order PUBLIC Copyright 2016 Rockwell Automation, Inc. All rights reserved. 8

10 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. 10 Technologia EtherNet/IP Ta sama technologia Ethernet Co , voice, video, Internet, web pages Co sieć korporacyjna Znana przez działy inżynierów IT W Twoim domu i komputerze biurowym Plus protokół Common Industrial Protocol (CIP): Najczęściej stosowany standard, protokół przemysłowy warstwy aplikacyjnej Ustandaryzowany przez IEC, ISO, ODVA. Ta sama technologia w sieciach DeviceNet i ControlNet Rockwell Automation i Cisco i inni dostawcy jak Schneider, Omron, Bosch-Rexroth & 300+ HTTP (Web) VoIP (Voice) SMTP (Mail) (Automation) FTP (Files)... CIP: Common Industrial Protocol Protokół warstwy apliakcyjnej Jeden Standard Sieciowy

11 Trendy w Sieciach Przemysłowych Konwergencja Aplikacji Przemysłowych Information I/O Drive Control Safety Applications Process Power Control High Availability Energy Management Multi-discipline Industrial Network Convergence Disparate Network Technology Single Industrial Network Technology Camera Plant/Site I/O Controller Plant/Site Network I/O Network Safety Network Drive Network Controller HMI Safety I/O Instrumentation VFD Drive PUBLIC Copyright 2015 Rockwell Automation, 11 Inc. All rights reserved.

13 Infrastruktura Sieciowa i Bezpieczeństwo Przegląd Rozwiązań PUBLIC Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. 13 Addressing the needs of Automation Stratix 8000 /Stratix 8300 Stratix 5900 ArmorStratix 5700 Stratix 5100 Stratix 5410 and Operations Stratix 5700 Stratix NATR Stratix 2000 and IT Linia produktowa Stratix TM dostarcza zaawansowany switching, routing i bezpieczeństwo dla prostych i skomplikowanych aplikacji sieciowych. Portfolio zawiera także technologię wireless, On- Machine i montowane w szafach rack. Produkty są konfigurowane przez wspólne narzędzia IT przystosowane do integracji poziomu Produkcji z wyższymi systemami Przedsiębiorstwa.

14 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. Pozycjonowanie Switchy Zarządzalnych Stratix Stratix 5700 /ArmorStratix 5700 Support layer 2 switching with NAT, PoE and integrated DLR Stratix 8000 /Stratix 8300 Supports layer 2 and layer 3 routing with expansion modules for maximum flexibility Stratix 5400 Supports layer 2 and layer 3 routing capabilities with an all Gigabit (GE) platform Stratix " rack mount design with layer 2 or layer 3 routing and 10 gig support

15 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. Uproszczona Konfiguracja i Utrzymanie Wspólne Narzędzia Konfiguruj, Zarządzaj i Diagnozuj sieć przez odpowiednie i znane narzędzia Automation (OT) Professionals FactoryTalk Services tightly integrate into the Integrated Architecture system Studio 5000AOP, Predefined Logix tags FactoryTalk View Faceplates Sample Code website Device Manager web Interface IT Professionals Cisco IOS software and Command Line Interface (CLI) IT management tools: Cisco CNA, CiscoWorks, Cisco Prime, SNMP-based tools Tight integration into joint Cisco and Rockwell Automation Converged Plantwide Ethernet (CPwE) Architecture

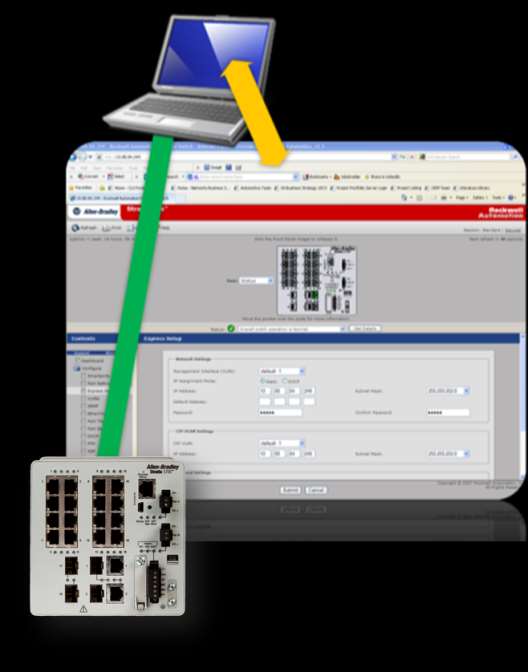

16 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. Express Setup Ddomyślne ustawienia dla Automatyki Dopasowane do aplikacji przemysłowych Automatycznie ustawiane parametry protokołów Enables CIP Configures network traffic prioritization (QoS) settings for EtherNet/IP CIP, CIP Safety, CIP Sync, CIP Motion, time synchronization (PTP) and other network traffic Enables Layer 2 loop prevention (STP) Enables alarms, SYSLOG, and SNMP notifications Enables IGMP snooping and querier Automatically sets up the switch for control system applications

17 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. Smartports Szybsza & Prostsza Konfiguracja Gotowa konfiguracja portu, dedykowana pod konkretne przeznaczenie / funkcję w sieci Predefiniowane ustawienia pod urządzenia takie jak sterowniki Logix, I/O, ETAPs, Desktop devices Optimizes traffic through the network Minimizes latency Możliwość tworzenia, modyfikacji, importu / exportu makro Smartport Allows for standardization for your specific needs and applications Simplifies start up of machines & integration into plant-wide networks

18 Kopia zapasowa PUBLIC Secure Digital (SD) obsługuje Przechowuje konfigurację switcha i system IOS Prosta wymiana urządzenia Szybka duplikacja i zarządzanie konfiguracją Kopiowanie standardowej konfiguracji: Multiple SD cards Multiple switches Kopiowanie i składowanie na PC Configuration file can be edited on PC as.txt file Edit and copy to SD card for fast deployments Przechowuj konfigurację jako część projektu Studio 5000 Simplify duplication & storing switch configurations A A A A B C Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. A B C

19 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. PUBLIC 19 Stratix 5700 Layer 2 Managed Switch Platform 3 base platforms offering 25 configurations 6, 10 and 20-port base units 2 Gig port option SFP slots support multi- and single mode fiber Wide variety of SFPs available SecureDigital update card (optional) Stores configuration and IOS of switch Power over Ethernet (PoE) 4 ports PoE and PoE+ (port configurable) Two software packages Lite and Full software versions Advanced feature set Integrated DLR (on select versions) Integrated NAT functionality (selected versions) Connected and static routing *Combo ports can be either copper or SFP SD card for back-up

20 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. PUBLIC 20 Stratix 8000 and Stratix 8300 Layer 2 and Layer 3 Modular Managed Switches Configurable up to 26 ports Base unit - 6 or 10 port Expansion Modules Cooper, Fiber, SFP and PoE SFP for multi- and single mode fiber Power over Ethernet (PoE) 8 ports PoE and PoE+ (port configurable) CompactFlash card Stores configuration and IOS for easy device replacement Advanced feature set to address: EtherNet/IP applications Security Resiliency and Redundancy Layer 3 routing Operating Temp: -40 ºC to 60 ºC Dual Purpose Uplink Ports 10/100/1000 Copper or SFP Data Ports 10/100 Copper SFP Fiber Transceiver 100M and 1G Multi-mode and Single mode Copper, fiber, SFP and PoE Expansion Modules

21 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. Stratix 5400 Layer 2 and 3 all Gig Managed Switch Platform 18 catalog items supporting: 4 gig port versions (8 20 ports) All gig versions (12 20 ports) SecureDigital update card Stores configuration and IOS of switch Power over Ethernet (PoE) Up to 8 ports of PoE and PoE+ Up to 12 ports of gig fiber Dual power inputs ( VDC) Expanded temp range (-40 to 70C) Advanced features including: Status indicator mode selector Dual power inputs including PoE power Full gig Layer 3 (routing) NAT IEEE 1588 PRP Minimum four Combo ports for either copper or SFP SD card for backup Alarm input/outputs

22 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. 22 Stratix 5410 Distribution Switches Advanced Networking Features High performance capabilities with Four 10 Gigabit (GE) uplink ports and 24 Gigabit downlink ports Power over Ethernet (PoE/PoE+) support for up to 12 ports Network Address Translation (NAT) support for up to 8 ports simultaneously 24 Downlink Ports 4 Uplink Ports for Enhanced security options including 12 SFP Ports Copper or Fiber SFPs Design Flexibility 19" rack mount for increased port density with front, rear and wall mounting options Rugged design to help withstand harsh environmental conditions Support for up to two integrated power supplies with AC and DC voltage ranges Fiber support for applications where longer distance connectivity is required Integrated AC od DC Power Supplies

23 Copyright 2016 Rockwell Automation, Inc. All Rights Reserved. 23 Lab Agenda Ćwiczenie porusza tematykę technik, dobrych praktyk, oprogramowania i produktów związanych bezpośrednio z technologią EtherNet/IP. Zapoznanie się ze sprzętem Stratix 5700 i 8000 Konfiguracja switcha Stratix 5700 w Studio wgląd do jego profilu Add-on Profile (AOP) i Zmiennych. Konfiguracja instrukcji Stratix 5700 Add-On Instruction i kontrolki Diagnostic Faceplates. Możliwości interfejsu webpage Device Manager Obsługa sieci Device Level Ring (DLR) i diagnostyka przy użyciu AOP, Faceplate and DLR Tool.

25 Questions?
