1 Moxa Solution Day 2010 Kompleksowe rozwiązania dla komunikacji przemysłowej Ethernet przemysłowy Piotr Sabak Elmark Automatyka Sp. z o.o.

2 Agenda Nowości w ofercie switchy przemysłowych firmy MOXA Nowe funkcje przełą łączników zarządzalnych Prezentacja systemu zarządzania siecią MxView

3 modułowe EDS to 16+3G port EDS-728 / G port modular with L3 function (EDS-828) compact modular IKS-6726 PT-7700 series / G port modular 10 to 24+4G-port modular with L3 function (PT-7828) zarządzalne EDS-400 series 5 & 8 port Fast Ethernet entry level managed EDS-500 series 5 to 16+2G port, 10 port with PoE, 9G port managed PT-G7509 9G port managed IKS-65xx 24 / 24+2G port managed TN-5500 series 8 to 16+2G port 8 to 16 port with PoE EN50155 managed Niezarządzalne EDS-200/200A series 5 & 8 port 5 G port unmanaged EDS-300 series 5 to 16 port, 8 port with PoE, 8G port unmanaged PT G port unmanaged IKS G port unmanaged TN-5308 series 8port (with PoE) EN50155 unmanaged

4 EDS-2xx/3xx Złącza M12, obudowa IP67 EDS port 16 port Power over Ethernet EDS-P308 8 port PoE EDS-305 M12 5-port M12/IP67 3 porty optyczne EDS-305/308 5 and 8 port Gigabit Ethernet EDS-G308 8 port Gigabit 10/100BaseT(X) (złą łącza RJ45), 100BaseFX (multi-mode, złą łącza SC/ST) IEEE802.3/802.3u/802.3x support Broadcast storm protection Montaż na szynie DIN EDS optical port EDS-205/208 5 and 8 port entry level Aluminiowa obudowa Metaowa obudowa EDS-205A/208A 5 and 8 port IP30 aluminum Gigabit Ethernet EDS- G205 5 port Gigabit

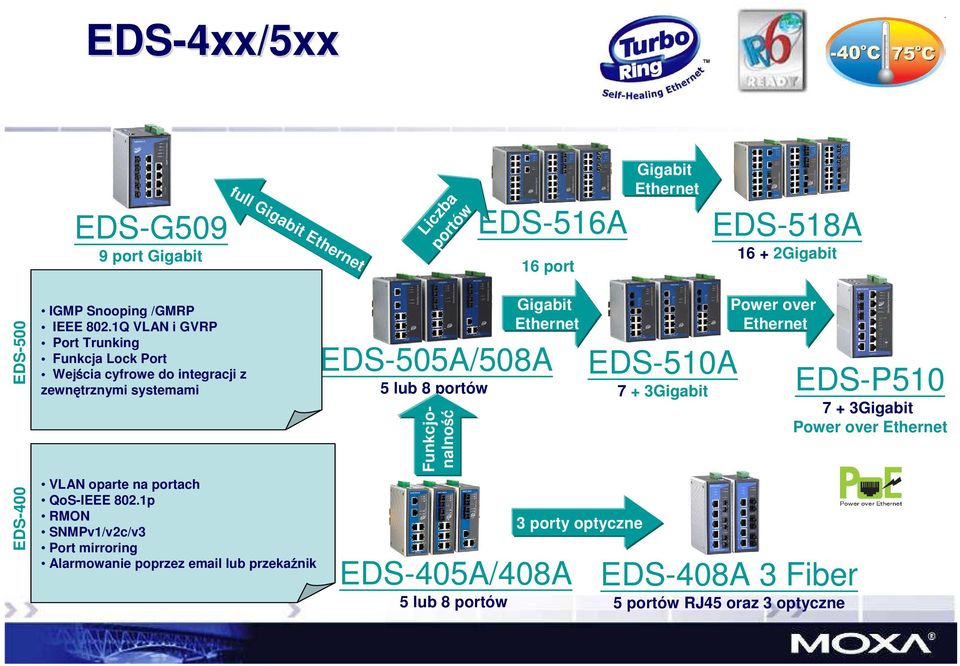

5 EDS-4xx/5xx EDS-G509 9 port Gigabit full Gigabit Ethernet Liczba portów EDS-516A 16 port Gigabit Ethernet EDS-518A Gigabit EDS-400 EDS-500 IGMP Snooping /GMRP IEEE 802.1Q VLAN i GVRP Port Trunking Funkcja Lock Port Wejścia cyfrowe do integracji z zewnętrznymi systemami VLAN oparte na portach QoS-IEEE 802.1p RMON SNMPv1/v2c/v3 Port mirroring Alarmowanie poprzez lub przekaźnik EDS-505A/508A 5 lub 8 portów Funkcjonalność Gigabit Ethernet EDS-405A/408A 5 lub 8 portów 3 porty optyczne Power over Ethernet EDS-510A 7 + 3Gigabit EDS-P Gigabit Power over Ethernet EDS-408A 3 Fiber 5 portów RJ45 oraz 3 optyczne

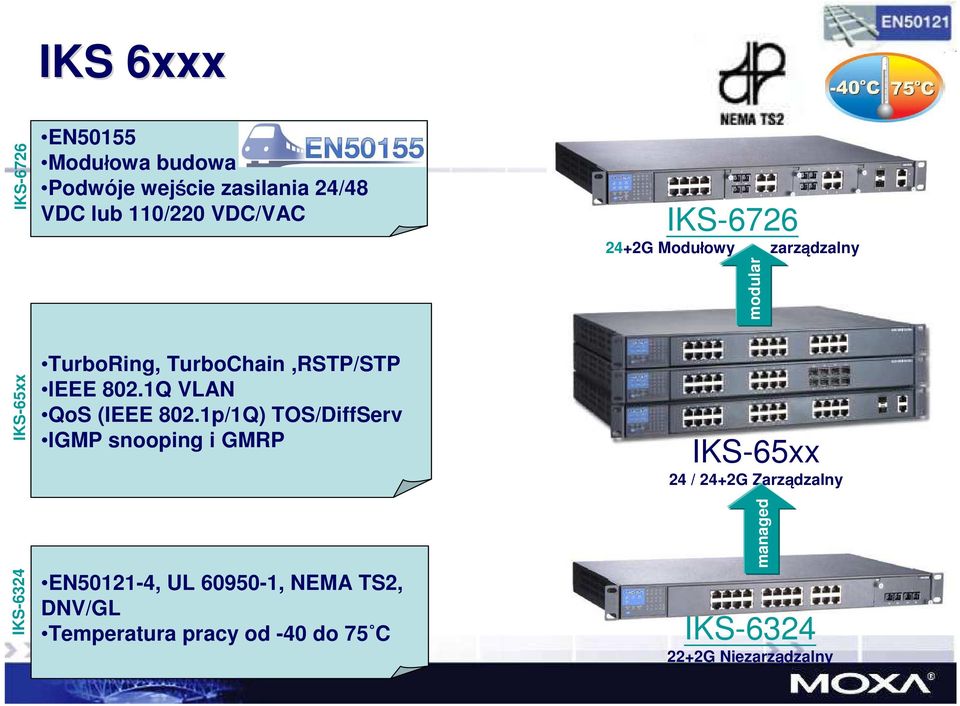

6 IKS 6xxx IKS-6726 EN50155 Modułowa budowa Podwóje wejście zasilania 24/48 VDC lub 110/220 VDC/VAC IKS G Modułowy zarządzalny modular IKS-65xx IKS-6324 TurboRing, TurboChain,RSTP/STP IEEE 802.1Q VLAN QoS (IEEE 802.1p/1Q) TOS/DiffServ IGMP snooping i GMRP EN , UL , NEMA TS2, DNV/GL Temperatura pracy od -40 do 75 C IKS-65xx 24 / 24+2G Zarządzalny managed IKS G Niezarządzalny

7 EDS-728 / 828

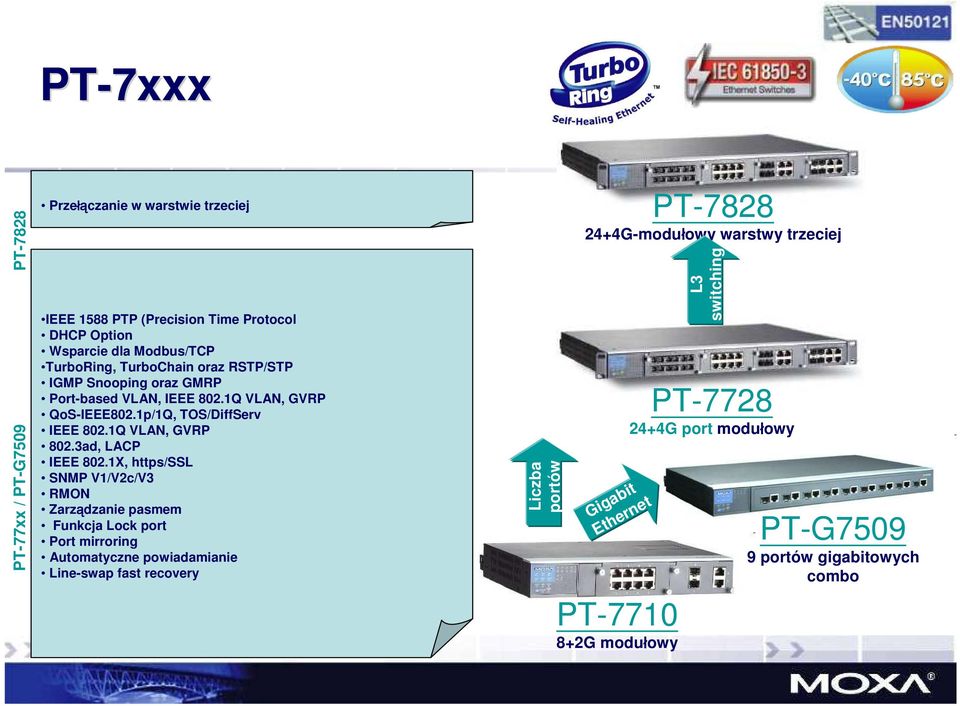

8 PT-7xxx PT-77xx / PT-G7509 PT-7828 Przełą łączanie w warstwie trzeciej IEEE 1588 PTP (Precision Time Protocol DHCP Option Wsparcie dla Modbus/TCP TurboRing, TurboChain oraz RSTP/STP IGMP Snooping oraz GMRP Port-based VLAN, IEEE 802.1Q VLAN, GVRP QoS-IEEE802.1p/1Q, TOS/DiffServ IEEE 802.1Q VLAN, GVRP 802.3ad, LACP IEEE 802.1X, https/ssl SNMP V1/V2c/V3 RMON Zarządzanie pasmem Funkcja Lock port Port mirroring Automatyczne powiadamianie Line-swap fast recovery Liczba portów PT G-modułowy warstwy trzeciej PT G modułowy L3 switching PT G port modułowy Gigabit Ethernet PT-G portów gigabitowych combo

9 EDS-6xx EDS portów 2 dodatkowe sloty Gigabit Ethernet Gigabit Ethernet EDS portów + 3 gigabitowe 2 dodatkowe sloty hot swap CM-600 media modules for continuous operation (4x fiber, 4x copper, 2x f + 2x c, 3x f+ 1x c) TurboRing, TurboChain, RSTP/STP (IEEE 802.1w/D) IPv6 Ready SNMP Inform LLDP DHCP Option 82 IEEE 1588 PTP (Precision Time Protocol) Modbus/TCP IGMP snooping/gmrp port-based VLAN, IEEE 802.1Q VLAN,GVRP QoS (IEEE 802.1p/1Q),TOS/DiffServ port Trunking for optimum bandwidth utilization IEEE 802.1X, HTTPS, SSH SNMPv1/v2c/v3 EDS portów EDS portów+3 gigabitowe

10 TN-55xx TN G TN G Gigabit Ethernet Gigabit Ethernet TN port EN50155 switch # of ports Power over Ethernet TN PoE 16 portów, w tym 8PoE Power over Ethernet TN PoE 8 portów, w tym 4 PoE TurboRing, TurboChain, RSTP/STP (IEEE 802.1w/D) IPv6 Ready SNMP Inform LLDP DHCP Option 82 IEEE 1588 PTP (Precision Time Protocol) Modbus/TCP IGMP snooping/gmrp port-based VLAN, IEEE 802.1Q VLAN,GVRP QoS (IEEE 802.1p/1Q),TOS/DiffServ port Trunking for optimum bandwidth utilization IEEE 802.1X, HTTPS, SSH SNMPv1/v2c/v3 TN-5508

11 Nowe funkcje przełą łączników zarządzalnych MOXA Software SSH 1588 Modbus/TCP Full Gigabit Modular Switch PoE Switch More Switch Hardware

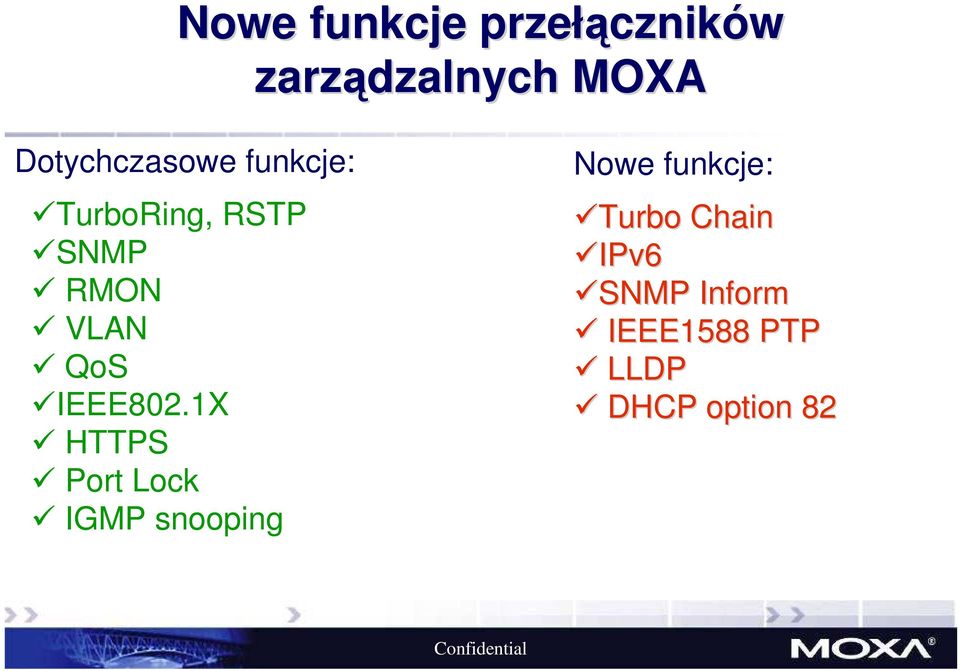

12 Nowe funkcje przełą łączników zarządzalnych MOXA Dotychczasowe funkcje: TurboRing, RSTP SNMP RMON VLAN QoS IEEE802.1X HTTPS Port Lock IGMP snooping Nowe funkcje: Turbo Chain IPv6 SNMP Inform IEEE1588 PTP LLDP DHCP option 82 Confidential

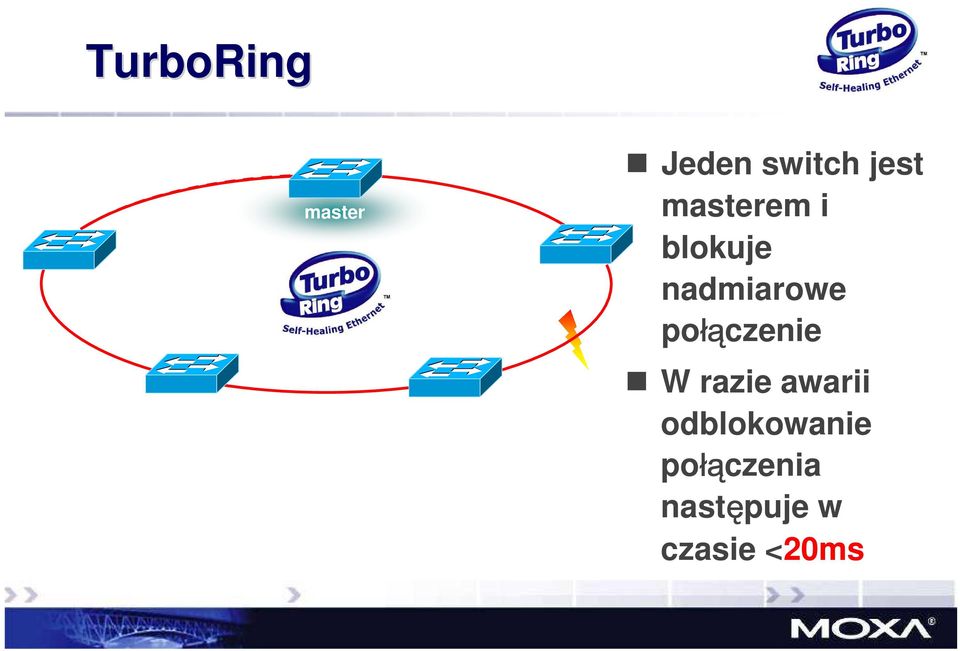

13 TurboRing master Jeden switch jest masterem i blokuje nadmiarowe połą łączenie W razie awarii odblokowanie połą łączenia następuje w czasie <20ms

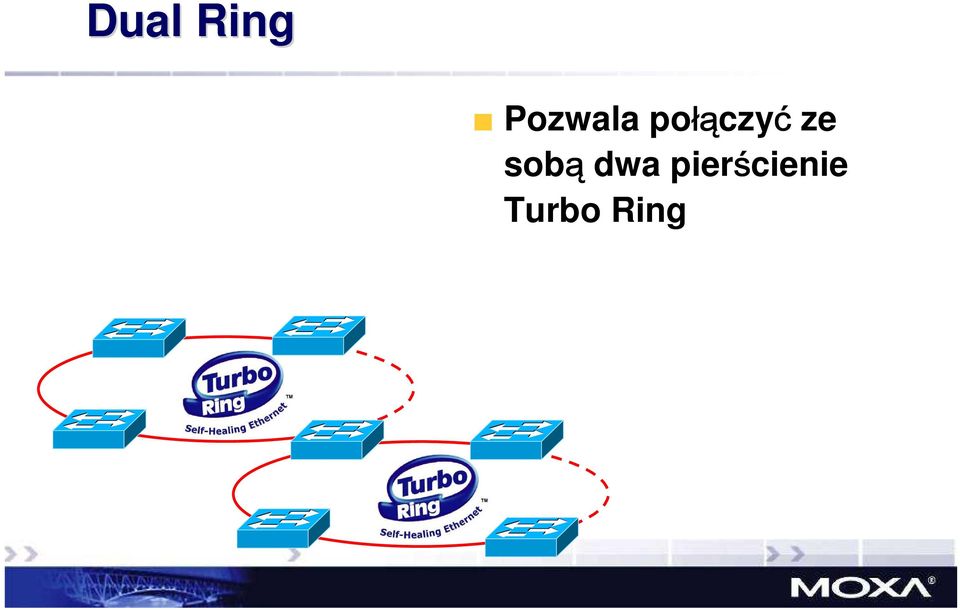

14 Dual Ring Pozwala połą łączyć ze sobą dwa pierścienie Turbo Ring

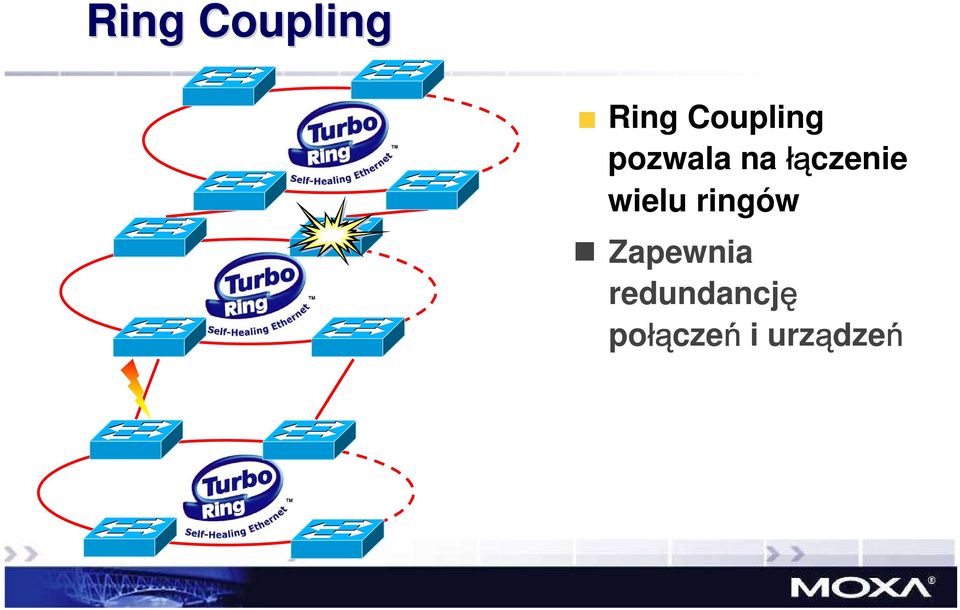

15 Ring Coupling Ring Coupling pozwala na łączenie wielu ringów Zapewnia redundancję połą łączeń i urządzeń

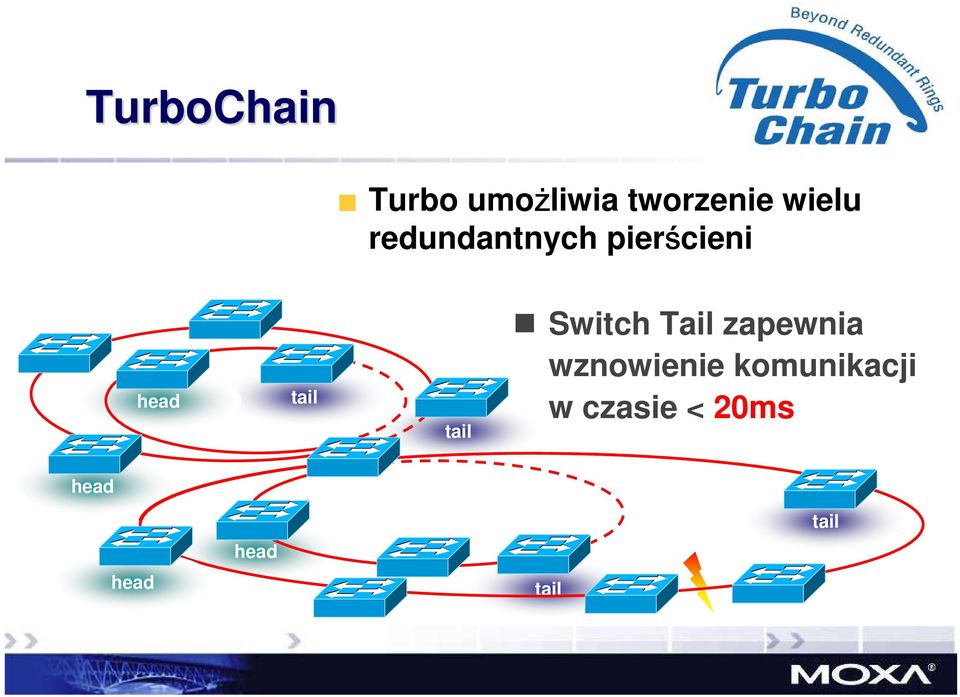

16 TurboChain Turbo umożliwia tworzenie wielu redundantnych pierścieni head tail tail Switch Tail zapewnia wznowienie komunikacji w czasie < 20ms head tail head head tail

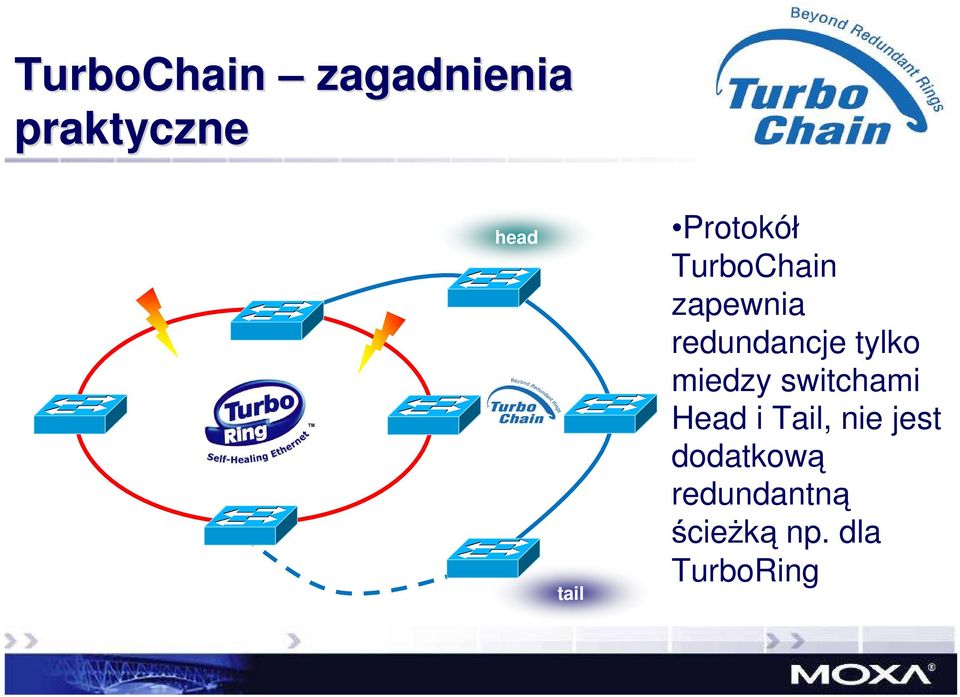

17 TurboChain zagadnienia praktyczne head tail Protokół TurboChain zapewnia redundancje tylko miedzy switchami Head i Tail, nie jest dodatkową redundantną ścieżką np. dla TurboRing

18 TurboChain zagadnienia praktyczne EDS-408A EDS-408A H M T M H M M H M M M T T M M M M H T M M M

19 TurboChain konfiguracja Head Member Tail Confidential

20 IPv6 Internet Protocol Version 6 (IPv6) jest następcą protokołu IP w wersji 4 (IPv4). Definicję nowego standardu można znaleźć w dokumentach RFC1883 oraz RFC1884 Główną przyczyną opracowania nowego standardu jest kurcząca się pula adresów IPv4. Adres IPv6 składa się ze 128 bitów, dzięki czemu można zaadresować 3,4x10^38 hostów Dodatkowo IPv6 zapewnia wsparcie dla IPsec, identyfikację ruchu dla QoS i wiele innych funkcji Confidential

21 IPv6 Confidential

22 IPv4 / IPv6 IPv4 net routing protocol TCP/UDP IPv4 IPv6 Ethernet IPv4/v6 net IPv6 net applications TCP/UDP IPv4 IPv6 Ethernet IPv4/v6 net Switche Moxa posiadają oficjalne logo IPv6 Ready i mogą pracować jednocześnie w sieciach IPv4 oraz IPv6

23 SNMP Inform SNMP Trap Informacja wysyłana jednokrotnie Nie ma pewności dostarczenia komunikatu SNMP Inform Zdefiniowany SNMP v2 Ciągłe wysyłanie informacji do momentu otrzymania potwierdzenia (maksymalnie 99 prób) Oprogramowanie SNMP musi także wspierać tryb SNMP Inform

24 SNMP Inform Trap Inform Inform Inform Inform Ack

25 IEEE 1588 PTP IEEE 1588 to protokół zaprojektowany w celu synchronizacji czasu pomiędzy węzłami sieci Confidential

26 Precision Timing Protocol (PTP - IEEE 1588) master 100s 101s 102s 103s 104s 105s 106s 107s 108s 109s 110s 111s 112s 100s 101s delay request delay response slave 80s 81s 82s 83s 102s 103s 104s 105s 106s 107s 110s 111s 112s offset correction delay calculation & correction Informacje czasowe są przekazywane od master do slave Slave synchronizuje swoją częstotliwość względem mastera Obliczane jest opóźnienie i na tej podstawie wyliczany prawidłowy czas

27 Precision Timing Protocol (PTP - IEEE 1588) Confidential

28 Precision Timing Protocol (PTP - IEEE 1588) - dokładno adność S/W: IEEE1588/PTP około 10ms Dla wszystkich przełą łączników z firmwarem TurboPack H/W:IEEE 1588 v2 / - około 10 6 s Funkcjonalność zaimplementowana sprzętowo w switchach EDS-600 wyposażonych w moduł IEEE 1588 z 4 portami światłowodowymi

29 Link Layer Discovery Protocol (IEEE802.1AB LLDP) IEEE 802.1AB Link Layer Discovery Protocol Protokół określający format wymiany wiadomości między urządzeniami różnych producentó, dziśki którym możliwa jest wizualizacja topologii sieci Pakiety LLDP wysyłane są z definiowaną częstotliowścią Confidential

30 Link Layer Discovery Protocol (IEEE802.1AB LLDP) port device info 1 PoE2 2 GE1 PoE switch 0003 port device info 2 GE2 1 PoE3 GigabitEthenet switch 0001 port device info 1 GE1 2 PoE1 GigabitEthenet switch 0002 Wykrywanie urządzeń podłą łączonych do portów Pakiety LLDP wysyłane są do wszystkich sąsiadów (również przez blokowane porty) Informacje gromadzone są w bazie LLDP MIB PoE switch 0002 port device info 1 PoE3 2 PoE1 PoE switch 0001 port device info 2 GE2 1 PoE2 Parametr LLDP time to live definiuje jak długo przechowywane są informacje LLDP Confidential

31 Link Layer Discovery Protocol Discovery MIB port device info Aplikacja NMS Discovery MIB port device info A4 IP-phone xxxx A4 PC xxxx B6 PC xxxx B21 Switch xxxx I m a switch I m an IP-Phone I m a switch A19 Switch xxxx C2 IP-Phone xxxx D2 IP-Phone xxxx F3 I m a switch VoIP Gateway I m a PC I m a switch xxxx I m a switch SNMP I m a switch I m a switch I m an IP-Phone I m an IP-Phone PSTN I m a VoIP Gateway / Server I m a PC I m a PC

32 DHCP Relay Agent Information Option (DHCP Option 82) Pozwala na alokację adresu IP na podstawie portu agenta (switcha) [ DHCP Server ] 1.Support option Base on RID (remote ID) and CID (Circuit ID) of relay request to assign IP address. [ Relay Agent ] 1.Enable option 82 that s DHCP client connect per port. Confidential

33 DHCP Relay Agent Information Option (DHCP Option 82) DHCP client switch with relay agent and option82 support DHCP server 1. Klient wysyła DHCP request, agent (switch) dodaje do tego żądania pola remoteid, circuitid i wysyła żądanie do serwera DHCP. Pole circuitid określa port switcha, pole remoteid służy do identyfikacji agenta (switcha) 2. Po otrzymaniu odpowiedzi DHCP RELAY od serwera DHCP agent (switch) usuwa z niej informacje o circuitid i remoteid, a następnie przekazuje do urządzenia podłą łączonego na odpowiednim porcie

34 Rzeczywista sieć tail head Confidential

35 MXview System zarządzania siecią

36 MX View Wizualizacja Topologii sieci Monitorowanie wydajności Zarządzanie zdarzeniami Konfigujacja urządze dzeń

37 Wykrywanie urządze dzeń i wizualizacja sieci EDS-828 6FSec7 Połączenie Trunk Połączenie redundantne Połączenie bezprzewodowe Confidential

38 MxView instalacja i konfiguracja 1. Przy instalacji należy podać port, na którym ma działać MxView domyślnie jest to port Przy pierwszym uruchomieniu uruchomi się Setup Wizard, który poprowadzi nas przez wszystkie kroki konfiguracyjne Confidential

39 Setup Wizard ustawienia SNMP Wersja SNMP Autoryzacja Confidential

40 Setup Wizard ustawienia sieci Confidential

41 Setup Wizard skanowanie zdefiniowanej sieci

42 Setup Wizard ustawienia wyświetlania wietlania Confidential

43 Setup Wizard ustawienie adresu serwera SNMP Trap (opcjonalnie) Confidential

44 MxView rzeczywista sieć Połączenia redundantne Tail Master Head Confidential

45 MxView rzeczywista sieć Odblokowana ścieżka zapasowa Brak połączenia Confidential

46 MxView Zdalny dostęp Wizualizacja topologii Monitorowanie ruchu Lista urządze dzeń Właści- wości Powiadamianie o zdarzeniach Konfiguracja urządze dzeń

47 pytania

48 Dziękuje za uwagę Piotr Sabak Elmark Automatyka Sp. z o.o.
