1 Wybrane elementy Historian SE i VantagePoint - Ćwiczenia O ćwiczeniu Historian i VantagePoint To ćwiczenie daje szybki pogląd na możliwości rejestrowania seryjnych danych za pomocą oprogramowania Historian SE oraz prezentacji danych, pochodzących z różnych źródeł, w szczególności danych z Historian SE. Sprzęt i oprogramowanie Do ćwiczenia przygotowano środowisko programowe działające w oparciu o maszyny wirtualne. Maszyna wirtualna VM-IMAGE1 to Windows Server 2008 zawierający: FT View FT Transaction Manager MSSQL 2008 FT VantagePoint FTViewPoint Maszyna wirtualna VM-IMAGE2 to Windowe Server 2003, zawierający: RSLinx RSLogix 5000 SoftLogix FT Historian SE FT VantagePoint Zakładamy, że Poruszasz się swobodnie w środowisku Windows Znasz podstawy programowania sterowników rodziny Logix Chociaż raz stworzyłeś najprostszą aplikację w środowisku RSView Enterprise / FactoryTalk View Podczas zajęć Podczas zajęć : zapoznasz się z przykładowymi raportami wykonanymi w FTVantagePoint, prezentującymi dane z FTTransaction Manager/ MSSQL, FTLiveData oraz FTHistoriam SE Str 1 / 22

Sprzęt i oprogramowanie Do ćwiczenia przygotowano środowisko programowe działające w oparciu o maszyny wirtualne.

Przypomnisz sobie możliwości edycji programów w sterowniku ControlLogix, z uwzględnieniem importu procedur i programów w trybie OnLine Podczas zajęć nauczysz się: Definiować punkty pomiarowe w

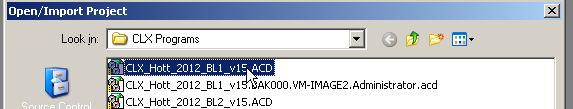

2 Przypomnisz sobie możliwości edycji programów w sterowniku ControlLogix, z uwzględnieniem importu procedur i programów w trybie OnLine Podczas zajęć nauczysz się: Definiować punkty pomiarowe w Historian SE Tworzyć raporty tabelaryczne z danych Historiana z wykorzystaniem MSExcell Publikować raporty tabelaryczne w VantagePoint Tworzyć trendy z wykorzystaniem VantagePoint Publikować raporty trendów Zapoznanie się ze środowiskiem programowym Środowisko VMWare. Przesuwając kursor do górnej krawędzi ekranu otwórz menu VMWare. Zwróć uwagę, że dostępne są dwie aktywne maszyny wirtualne: VM-Image1 i VM_Image2. Wybierz kolejno jedną z nich, potem drugą. W dalszej części ćwiczenia wielokrotnie będziesz wybierał jedna lub druga maszynę. Źródło danych Źródłem danych w ćwiczeniu jest oprogramowanie SoftLogix, emulujące 2 procesory CLX. Wybierz VM_Image2. Na pulpicie lub pasku zadań powinien być uruchomiony SoftLogix. Wystartuj program RSLogix 5000 z menu start lub ze skrótu na pulpicie. Otwórz program jak niżej i połącz się ze sterownikiem. Str 2 / 22

trendów Zapoznanie się ze środowiskiem programowym Środowisko VMWare. Przesuwając kursor do górnej krawędzi ekranu otwórz menu VMWare.

Zwróć uwagę na strukturę programu. Wybierz VM-Image1 Uruchom aplikację FTView. Wykorzystaj skrót dostępny na ekranie Aplikacja powinna wyglądać jak niżej. Zapoznaj się z dostępnymi ekranami.

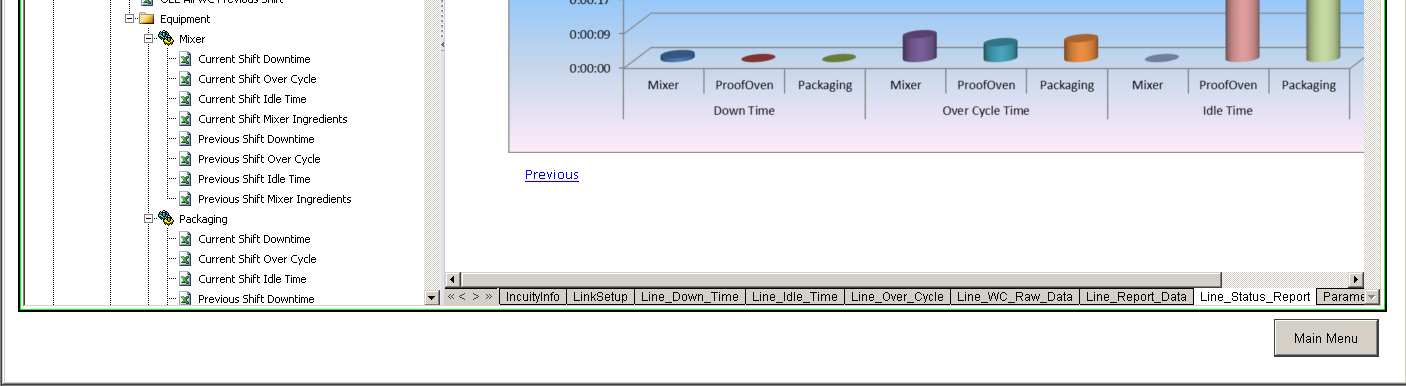

3 Zwróć uwagę na strukturę programu. Wybierz VM-Image1 Uruchom aplikację FTView. Wykorzystaj skrót dostępny na ekranie Aplikacja powinna wyglądać jak niżej. Zapoznaj się z dostępnymi ekranami. Na ekranie Line1(2) Profile zasymuluj błędy niektórych urządzeń. Wybierz ekran FTVP Portal. Ekran ten jest przykładem umieszczenia okna FTVantagePoint wewnątrz aplikacji FTView. Przejrzyj dostępne raporty. Str 3 / 22

4 Modyfikacja oprogramowania sterownika Definiowanie nowych zmiennych. Wybierz maszynę VM_Image-2 Połącz się ze sterownikiem BL1. Utwórz nowy program w zadaniu MainTask i nazwij go RAC_Gn, gdzie n jest kolejnym wolnym numerem. Uwaga: Nazwy mogą być dowolne, ale dla ułatwienia pracy sobie i kolejnym grupom zaleca się zachowanie nazw jak w przykładzie Utwórz nową procedurę i ustaw ją jako główną w programie. Wpisz kawałek kodu, generującego zmieniające się wartości liczbowe. W przykładzie s to zmienne sinus i cosinus. Wyeksportuj napisany własnoręcznie program. Str 4 / 22

Uwaga: Nazwy mogą być dowolne, ale dla ułatwienia pracy sobie i kolejnym grupom zaleca się zachowanie nazw jak w przykładzie Utwórz nową

5 Połącz się ze sterownikiem BL2. Zaimportuj wcześniej wyeksportowany program. Str 5 / 22

6 Konfigurowanie FTHistorian Zapoznanie się z istniejącą konfiguracją. Wybierz maszynę VM_Image-2 Uruchom FTAdministration Console Wybierz Network FTA Directory Pooglądaj i zamknij. Str 6 / 22

7 Wybierz maszynę VM_Image-1 Uruchom Interface Configuration Utility jak nie trzeba to usunąć Wybierz maszynę VM_Image-2 Uruchom System Management Tools Sprawdź ilość dostępnych punktów Str 7 / 22

8 Publikowanie danych ze sterownika. Uruchom FT Administration Console Sprawdź, czy poprawnie są zdefiniowane skróty w aplikacji RAFoods Wybierz funkcję Discover Historian Points Wybierz źródła danych RSLinx Enterprise i kliknij Edit Discovery Rules A następnie Rule File Management. Wybierz New. Nazwij tworzoną regułę. Str 8 / 22

aplikacji RAFoods Wybierz funkcję Discover Historian Points Wybierz źródła danych

Zdefiniuj reguły przeglądania zmiennych. Zwróć uwagę na warunek: Where name contains RAC_G Uwaga. Jeśli w sterowniku stworzyłeś inne nazwy, to ustaw odpowiednio warunek.

9 Zdefiniuj reguły przeglądania zmiennych. Zwróć uwagę na warunek: Where name contains RAC_G Uwaga. Jeśli w sterowniku stworzyłeś inne nazwy, to ustaw odpowiednio warunek. Nazwij utworzoną konfigurację np. jak niżej. Tu brakuje wybierania z listy znalezionych punktów. Uruchom program System Management Tools, wybierz Point Builder Kliknij ikonkę Search. W polu Point Source wpisz FTLD (FactoryTalk Live Data) Str 9 / 22

jak niżej. Tu brakuje wybierania z listy znalezionych punktów.

10 Str 10 / 22

11 Konfigurowanie FTVantagePoint Dodawanie połączenia do FTHistorian. Uruchom FT VantagePoint Manager Rozwiń Sources->FTHistorian a następnie prawym klawiszem Ass Stand-Alone FTH Connector Nazwij stworzone połączenie Str 11 / 22

12 Tworzenie raportu tabelarycznego za pomocą Excell. Wybierz maszynę VM_Image-2 Uruchom program Excell Kliknij zakładkę VantagePoint w Menu głównym, a nastepnie ikonkę Insert Wybierz opcje History Rozwiń Sources-> FTHistorian->RAC_G1_Connector. W dolnej części pojawią się dostępne zmienne, w tym zdefiniowane przez Ciebie.. Wybierz kilka z nich np. jak na rys. poniżej Str 12 / 22

głównym, a nastepnie ikonkę Insert Wybierz opcje History Rozwiń Sources->

13 Ustaw pozostałe parametry jak niżej. Str 13 / 22

Możesz dołożyć własne pola, których wartość jest obliczana na podstawie pobranych danych.

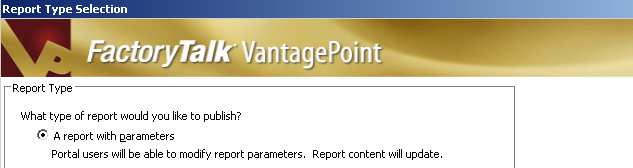

14 Sformatuj uzyskany arkusz, zmieniając format daty i czasu. Możesz zmienić również inne elementy. Możesz dołożyć elementy graficzne (wykres słupkowy lub inny) jak w normalnej aplikacji Excell. Możesz dołożyć własne pola, których wartość jest obliczana na podstawie pobranych danych. Po zakończeniu prac z arkuszem możesz go opublikować. Uwaga. Nie zapisuj pliku w Excell. Wybierz ikonkę Publish. Wybierz opcję bez parametrów. Zakończ publikację raportu. W drzewku System->Solution utwórz własny folder (np RCA_G1) Nazwij raport np GR1_Excell_1. Str 14 / 22

Podgląd raportu Uruchom Plant Manager ze skrótu na pulpicie.

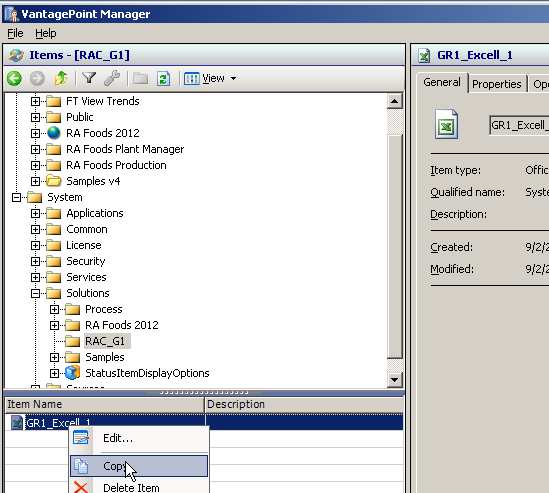

15 Skopiuj zapisany raport i zapisz jego skrót w drzewku raportów projektu jak niżej. Podgląd raportu Uruchom Plant Manager ze skrótu na pulpicie. Wybierz My Enterprise Z menu Reports wybierz My Enterprise. Rozwiń drzewko raportów i wybierz swój zapisany raport. Str 15 / 22

16 Str 16 / 22

RAC_G1_Connector->Tags. Wybierz zdefiniowane przez siebie wybrane zmienne np sinus, cosinus, t.acc lub inne.

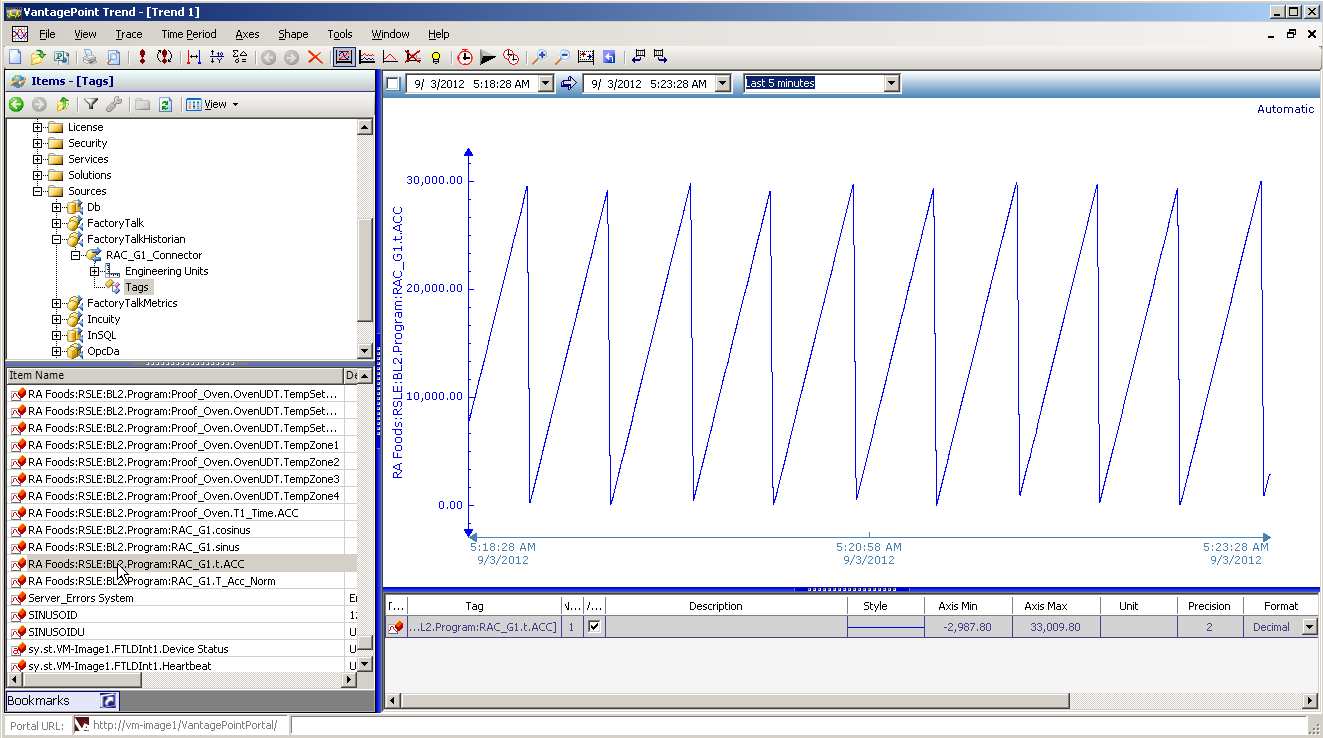

17 Tworzenie raportu Trend. Wybierz maszynę VM_Image-2 Uruchom program FTVP Trend Rozwiń drzewko System->Sources FTHistorian RAC_G1_Connector->Tags. Wybierz zdefiniowane przez siebie wybrane zmienne np sinus, cosinus, t.acc lub inne. Opublikuj w folderzejak poprzednio, a nastepnie skopiuj skrót do właściwego folderu. Odśwież podgląd w PlantManager. Wybierz z menu inny zestaw raportów, i wróć ponownie na My Enterprise. Obejrzyj stworzony raport. Str 17 / 22

18 Str 18 / 22

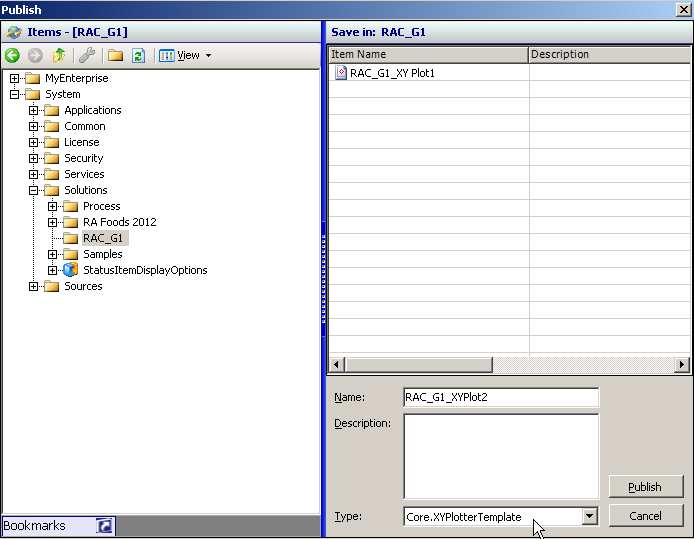

19 Tworzenie raportu TrendXY. Wybierz maszynę VM_Image-2 Uruchom program FTVP XY Plotter Wybierz zmienne jak w poprzednich przykładach. Opublikuj w Solutions jak poprzednio, a nastepnie skopiuj shortcut. Str 19 / 22

20 Sprawdź uzyskane efekty w Plant Manager Przejdź do maszyny VM-IMAGE1 Sprwdź, czy stworzone przez Ciebie raporty są dostepne wewnątrz FTView. Str 20 / 22

21 Reedycja istniejącego raportu. Wybierz maszynę VM_Image-2 Uruchom program Excell Wybierz zakładkę VantagePoint, ikonę Open, a nastepnie wskaż raport w obszarze Solution Zmodyfikuj arkusz Excella a następnie opublikuj ponownie w Solutions, nadpisując na istniejący.. Nie zapisuj pliku w Excell. Sprawdź, czy jest dostępny uaktualniony raport. Str 21 / 22

22 Na tym zakończyliśmy ćwiczenie. Dziękujemy. Str 22 / 22
