PRZEDSIĘBIORSTWO PRODUKCYJNO HANDLOWE. INSTRUKCJA OBSŁUGI MIERNIK ILOŚCI MLEKA W ZBIORNIKU CLP-05
|
|
- Błażej Szulc
- 8 lat temu
- Przeglądów:
Transkrypt
1 PRZEDSIĘBIORSTWO PRODUKCYJNO HANDLOWE INSTRUKCJA OBSŁUGI MIERNIK ILOŚCI MLEKA W ZBIORNIKU CLP KRAKÓW tel/fax ul.schweitzera 1/11
2 Miernik CLP-05 służy do pomiaru ilości mleka lub innej cieczy w zbiornikach. Działa on na zasadzie pomiaru ciśnienia wytworzonego przez mleko lub inną ciecz zawartą w zbiorniku. Miernik ten umożliwia: pomiar ilości mleka (cieczy) w litrach, w kilogramach lub wysokości w milimetrach; wyliczanie różnicy poziomu początkowego i bieżącego i tym samym ilości dolewanego lub wylewanego mleka; zapamiętywanie w wewnętrznej pamięci miernika pięciu wyników pomiarowych; sterowanie zewnętrznymi urządzeniami w zależności od poziomu mleka lub wody wyjście przekaźnikowe mogące spełniać np. funkcje hydrostatu; ustawienie współczynnika gęstości mleka (cieczy). BUDOWA Miernik składa się z dwóch elementów: 1. z czujnika ciśnienia. Czujnik ciśnienia posiada certyfikat dopuszczenia do kontaktu ze środkami spożywczymi. 2. z panelu odczytowego. Panel odczytowy umieszczony jest w szczelnej obudowie - IP65 przystosowanej do montażu naściennego.

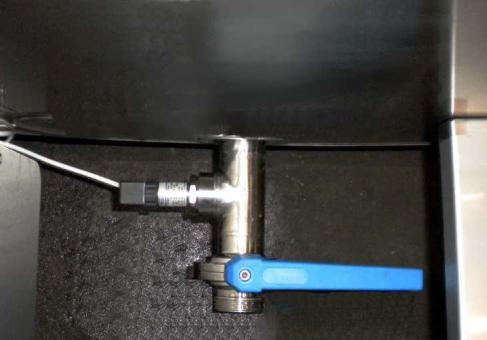

3 MONTAŻ MIERNIKA 1. Do otworu spustowego ze zbiornika zamontować trójnik umożliwiający zamontowanie czujnika ciśnienia. Czujnik ciśnienia posiada przyłącze o wymiarze 1,1/4 cala. Zamontować czujnik. Sposób mocowania czujnika i użytej do tego celu armatury, zależy od konkretnego zbiornika. Zdjęcie przykładowego zamontowania czujnika ciśnienia 2. Do złącza czujnika podłączyć przewód dwużyłowy zachowując kolorystykę + brązowy, niebieski. Długość przewodu dopasować do wzajemnego połączenia czujnika i panelu odczytowego. W wyposażeniu fabrycznym zainstalowany jest przewód długości 5 m 3. Zamocować na trwałe panel odczytowy. W tym celu należy: odkręcić wkręty mocujące przednią czołówkę panelu; zdjąć przednią czołówkę; przykręcić obudowę panelu wykorzystując odsłonięte otwory;
4 3. dokonać podłączeń wg poniższego rysunku: 4. Po dokonaniu podłączenia przykręcić przednią czołówkę panelu odczytowego USTAWIENIA SERWISOWE Przed rozpoczęciem właściwej pracy miernika CPL- 05 należy dokonać: 1. Ustawień w cyklu pracy miernika. 2. Przeprowadzić skalowanie miernika do konkretnego zbiornika w którym został on zastosowany USTAWIENIA CYKLU PRACY MIERNIKA CPL-05 Poniżej przedstawiona jest tabela nastaw serwisowych. Nastawy te fabrycznie są ustawione tym niemniej, zastosowując miernik do konkretnych warunków pracy należy je skorygować. Tabela nastaw Opis funkcji Symbol Zakres nastaw Nastawa fabryczna
5 1 Wejście w tryb nastaw -Uc- Kod dostępu 14 2 Gęstość mleka -ae g/l 1030 nastawa co 1 g/l 3 Opcje pracy przekaźnika -Ul- 0 przekaźnik nieaktywny 0 1 przekaźnik wyzwalany względem gęstości wody 2 - przekaźnik wyzwalany względem nastawionej gęstości mleka 4 Ustawienie poziomu, przy którym nastąpi -U mm 30 włączenie przekaźnika nastawa co 5 mm 5 Ustawienie poziomu, przy którym nastąpi -UF mm 20 wyłączenie przekaźnika nastawa co 5 mm 6 Poziom uśredniania pomiarów ilości -PL mleka w zbiorniku Nastawa co 1 7 Ustawienie ostrzeżenia o poziomie -AC- 0,2 %... 10,0 % 0,3 dokładności pomiaru jeśli bieżąca dokładność pomiaru jest niższa niż ustawiona to wartość wyświetlana na wyświetlaczu zaczyna mrugać nastawa co 0,1% 8 Ustawienia wyświetlacza -LP- 0 zawsze włączony 0 1 włączony przez 5 min po przyciśnięciu dowolnego przycisku. 9 Korekta skalowania zbiornika na mleku -ce mm Nastawa co 1mm 10 Korekta skalowania zbiornika na wodzie -co mm Nastawa co 1mm 11 Aktywacja opcji skalowanie przy użyciu -FC- 0- nieaktywne 0 przepływościomierza 1- aktywne 12 Powrót do nastaw fabrycznych -PP- 0 brak powrotu do nastaw 0 fabrycznych 1- powrót do nastaw domyślnych 13 Wyjście z trybu nastaw -ee- Wejście w tryb nastaw, zmiany nastaw przycisnąć i przytrzymać przez około 15 sekund przycisk na na wyświetlaczu pokaże się symbol UC po pokazaniu się symbolu UC puścić przycisk i ponownie go na krótko przycisnąć (potwierdzenie) na wyświetlaczu pokaże się cyfra 0 przyciskiem ustawić wartość 14 (kod dostępu) krótkim przyciśnięciem przycisku potwierdzić na wyświetlaczu ukaże się symbol pierwszej nastawy AE przyciskami dokonać wyboru funkcji do zmiany nastawy na wyświetlaczu wyświetlane będą kolejne symbole funkcji po dokonaniu wyboru, przycisnąć przycisk na wyświetlaczu wyświetlana będzie bieżąca wartość funkcji.
6 przyciskami dokonać zmiany wartości funkcji przyciskiem zatwierdzić dokonane zmiany na wyświetlaczu ukaże się symbol zmienionej funkcji przyciskami dokonać wyboru następnej funkcji do zmiany lub ustawić funkcje wyjścia z trybu nastaw EE i zatwierdzić przyciskiem. pozostawienie na dłuższy czas klawiatury bez dokonywania nastaw spowoduje automatyczne wyjście z trybu nastaw. Opis funkcji: 1. Gęstość mleka. Funkcja ta umożliwia ustawienie dla danych warunków różnej gęstości mleka. Zamiany mogą być dokonywane w przedziale 900 do 1200 g/l 2. Opcje pracy przekaźnika. Funkcja ta umożliwia ustawienie: - brak pracy przekaźnika; - przekaźnik wyzwalamy jest nastawami poziomów w odniesieniu do gęstości wody ( zastosowanie np. w procesie mycia) - przekaźnik wyzwalamy jest nastawami poziomów w odniesieniu do gęstości mleka W nastawach o symbolach UO i UF dokonuje się ustawień wartości poziomów przy których następuje włączanie i wyłączanie przekaźnika.
7 3. Poziom uśredniania pomiaru ilości mleka w zbiorniku. Pomiar ilości mleka metodą wysokości poziomu cieczy jest obarczony błędem wynikającym ze stabilności poziomu mleka w czasie. Poziom ten może falować co będzie wpływało na niestabilność wskazań miernika. W celu ustabilizowania wskazań wprowadzona jest funkcja polegająca na uśrednianiu ciągu wyników pomiarowych i wyświetlaniu wartości uśrednionej w czasie. Wartości uśredniania, które ustawia się w nastawie PL są wartościami umownymi i należy je korygować doświadczalnie. Nastawy mogą być ustawione w zakresie od 10 do 200. Im wyższa wartość tym występuje większe uśrednianie i tym samym zwiększa się również opóźnienie reakcji wyświetlanych wartości na rzeczywiste zmiany poziomu mleka. 4. Funkcja korekty skalowania (nastawy CE, CO ). W przypadku wystąpienia rozbieżności wskazań miernika CLP-05 w porównaniu ze wzorcowym przyrządem można dokonać korekty wskazań. Korektę tą przeprowadza się po wejściu w tryb nastaw CE lub CO. Na wyświetlaczu wskazywana będzie wówczas wartość ostatnio zmierzona. Przyciskami ustawia się wartość prawidłową i po zatwierdzeniu przyciskiem oraz wyjściu z tryb nastaw na wyświetlaczu będzie wskazywana wartość skorygowana. 5. Funkcja powrotu do nastaw domyślnych. Uaktywnienie tej funkcji powoduje wykasowanie wszystkich dokonanych zmian w nastawach oraz wykasowanie skalowania miernika. Funkcję tą należy stosować z rozwagą. W celu uaktywnienia funkcji powrotu do nastaw domyślnych należy wejść w tryb nastaw i następnie dokonać ustawień wg poniższego rysunku: W celu zaktywowania powrotu do nastaw domyślnych należy, po dokonaniu wyżej pokazanych ustawień odłączyć i następnie ponownie załączyć napięcie zasilania, SKALOWANIE MIERNIKA Miernik CLP-05 mierzy wysokość poziomu mleka lub innej cieczy w zbiorniku. W celu przeniesienia tej wielkość na objętość lub ciężar mleka należy dokonać skalowania miernika. Ze względu na dużą różnorodność zbiorników i różne ich wykonanie konieczne jest wykonywanie skalowania na zbiorniku w którym miernik będzie wykorzystany. Skalowanie to wykonuje się tylko jeden raz dla danego zbiornika i w założeniu nie ma potrzeby późniejszego ponownego skalowania. Miernik dostarczony jest w stanie nie ze
8 skalowanym. W stanie tym miernik będzie jedynie prawidłowo wskazywał poziom mleka lub innej cieczy w milimetrach. Czujnik użyty do pomiaru poziomu mleka (cieczy) w zbiorniku jest czujnikiem ciśnienia. Poziom cieczy określony jest wzorem: H = P / (q * g) gdzie: H wysokość cieczy w zbiorniku P ciśnienie mierzone w miejscu zamontowania czujnika. q gęstość cieczy (1000 g/l dla wody, 1030 g/l dla mleka) g przyśpiesznie ziemskie - wartość stała W zależności od rodzaj cieczy znajdującej się w zbiorniku i tym samym jej gęstości, miernik będzie wskazywał różną wartość przy tej samej wysokości. W celu osiągnięcia jak największej dokładności ważnym jest ustawienie w parametrze o symbolu AEwłaściwej wartości gęstości mleka. Mleko mimo że przyjmuje się że posiada gęstość 1030g/l, może w zależności między innymi od zawartości tłuszczu mieć lekko inną wartość. Wartości wskazywane przez wyświetlacz są wartościami uwzględniającymi gęstość mleka ustawioną w funkcji AE-. W przypadku, gdy w zbiorniku znajdzie się ciecz o innej gęstości, wskazania mogą być błędne. Miernik umożliwia dokonywanie korekty skalowania względem wzorcowego przyrządu ( np. linijki). Dokonuje się tego w funkcji korekty skalowania CE- jeżeli zbiornik jest wypełniony mlekiem, lub -CO- jeżeli zbiornik wypełniony jest wodą. Miernik CLP-05 umożliwia skalowanie dwoma metodami. 1. Skalowanie przy użyciu tabeli zbiornika. 2. Skalowanie bezpośrednie przy użyciu czujnika ilości wlewanej wody do zbiornika. SKALOWANIE PRZY UŻYCIU TABELI W przypadku posiadania tabeli zbiornika, najprostszą metodą skalowania miernika CLP- 05 jest użycie tej tabeli. Tabelę wprowadza się do miernika przy użyciu komputera PC. Łącznie z miernikiem dostarczany jest program umożliwiający przeniesienie danych zawartych w tabeli do pamięci wewnętrznej miernika. Procedura skalowania: na podstawie tabeli zbiornika wykonać w programie EXEL tabelkę, której przykładowy fragment podany jest poniżej: Tabela oryginalna
9 H [mm] ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ Przerobiona tabela puste pola wypełnić cyfrą ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ w ten sposób utworzoną tabelę należy zapisać w postaci pliku.txt. W tym celu w opcji zapisywania pliku programu EXEL należy wybrać Zapisz jako typ: Tekst (rozdzielany znakami tabulacji) (*.txt)

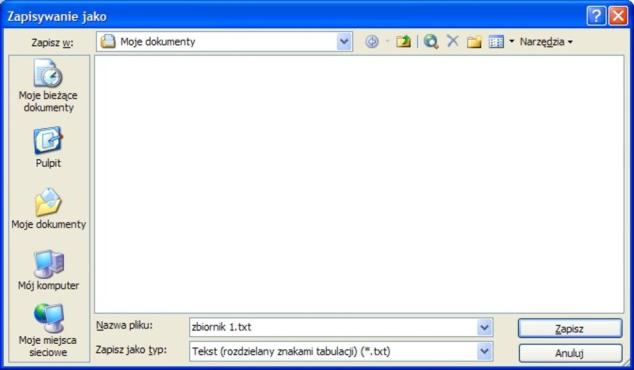

10 dokonać połączenia miernika CLP-05 z komputerem. W tym celu należy: 1. zdjąć przednią czołówkę miernika (patrz punkt MONTAŻ MIERNIKA) 2. do gniazda typu RS-232 umieszczonego wewnątrz miernika podłączyć przewód połączeniowy z gniazdem RS-232 komputera. W przypadku braku w komputerze wyjścia typu RS-232 należy posłużyć się przejściówką RS232-USB. 3. drugi koniec przewodu podłączyć do komputera. uruchomić, dołączony na płycie CD program :CLP_Scaling_Aplication dokonać wczytania pliku tabeli do programu.
11 następnie należy nacisnąć przycisk Wyślij dane do urządzenia na ekranie ukaże się komunikat wyboru portu do którego jest podłączony miernik po prawidłowym wybraniu portu ukaże się komunikat: po zakończeniu wpisania tabeli do pamięci miernika, koniecznym jest przeprowadzenie korekty wskazań przy użyciu funkcja nastaw CE lub CO. SKALOWANIE PRZY UŻYCIU CZUJNIKA PRZEPŁYWU WODY

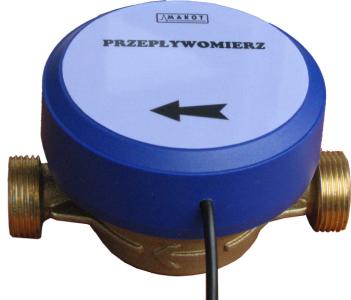

12 Tą metodę skalowania stosuje się w przypadku braku tabeli zbiornika. Metoda ta polega na wlewaniu, poprzez czujnik przepływu podłączony do miernika CLP-05, wody do zbiornika. Poziom wlania wody musi odpowiadać maksymalnemu poziomowi mleka w zbiorniku. Tryb postępowania w procesie skalowania: 1. do panelu odczytowego podłączyć czujnik przepływu 2. dokonać montażu układu skalującego wg poniższego rysunku 3. włączyć do sieci panel odczytowy 4. ustawienie punktu zerowego czujnika ciśnienia. W zależności od położenia czujnika pionowo lub poziomo oraz jego umiejscowienia należy ustawić punk zerowy. Dokonuje się tego wchodząc w funkcję C0- i ustawiając przyciskami wartość równą 0. Można również w przypadku umieszczenia czujnika poniżej lub powyżej przyjętego punktu odniesienia dokonać korekty do tego punktu. Np. czujnik umieszczony jest na zaworze wylotowym poniżej rzeczywistego dna zbiornika wlewamy wówczas do zbiornika wodę zalewającą czujnik ciśnienia i dokonujemy korekty zera. Ustawianie zera ma wpływ na dokładność pomiaru w wysokości. Natomiast nie ma wpływu na pomiar ilości mleka w litrach lub w kg. 5. ustawienie trybu skalowania. Wejść w tryb nastaw (opisany w rozdziale Ustawienie cyklu pracy miernika CLP-05). Przyciskiem ustawić funkcję o symbolu FC-, następnie przycisnąć przycisk. Na wyświetlaczu okaże się
13 wartość nastawy = 0. Przyciskiem ustawić wartość = 1 i zatwierdzić przyciskając przycisk. Wyjść z nastaw wybierają przyciskami symbol EE Potwierdzić przyciskiem 6. ustawić właściwy przepływ wody. Ma to znaczenie gdyż w zależności od przepływu jest różna dokładność czujnika przepływu. Najbardziej optymalny przepływ wynosi 10 l/min. W tym celu należy wąż wlewowy wody do zbiornika umieścić poza zbiornikiem i po otwarciu zaworu wlewania wody ustawić tym zaworem przepływ około 10 l/min. Pomiar przepływu jest wskazywany przez wyświetlacz. W trybie pomiaru przepływu na panelu odczytowym nie świecą się żadne diody. 7. rozpocząć właściwe skalowanie zbiornika. W tym celu należy: przycisnąć przycisk włożyć węża z ustalonym przepływem wody do zbiornika W tym momencie rozpocznie się skalowanie zbiornika. Na wyświetlaczu wskazywana jest ilość wlanej wody do zbiornika w litrach. W czasie skalowania świecą trzy diody LED 8. zakończenie procesu skalowania. Po napełnieniu do odpowiedniej wysokości zbiornika wodą należy zakończyć proces skalowania. W tym celu należy przycisnąć przycisk, zamknąć dopływ wody i zdemontować stanowisko skalowania. Po naciśnięciu przycisku miernik odczytowy automatycznie przechodzi do pomiaru ilości mleka w zbiorniku. Uwaga: Po zakończeniu procesu skalowania miernik CLP-05 automatycznie przechodzi do pomiaru cieczy (mleka) wg ustawionej wartości gęstości w funkcji AE-.
14 W związku powyższym wskazania miernika po wyjściu z trybu skalowania, nie mają odniesienia do wypełnionego w procesie skalowania wodą zbiornika. Odniesienie takie nastąpi jedynie gdy w funkcji AE- jest ustawiona wartość = OBSŁUGA MIERNIKA CLP Ustawianie jednostek pomiarowych ilości mleka w zbiorniku Miernik CLP-05 umożliwia mierzenie ilości mleka w zbiorniku w następujących jednostkach: - objętość mleka w zbiorniku w litrach - ciężar mleka w zbiorniku w kilogramach - wysokość poziomu mleka w zbiorniku w milimetrach Wyboru jednostki pomiarowej dokonuje się przyciskając przycisk. 2. Pomiar różnicowy Pomiar różnicowy umożliwia określenie różnicy ilości mleka zawartego w zbiorniku między stanem początkowym a stanem bieżącym. W momencie przyciśnięcia przycisku oznaczonego symbolem zapamiętywana jest wartość ilości mleka w zbiorniku. Wartości wyświetlane na wyświetlaczu będą różnicą między ilością zapisaną w pamięci, z chwilą naciśnięcia przycisku, a bieżącą wartością ilości mleka w zbiorniku. Znak oznacza ubytek ilości mleka. Cyfra wyświetlana bez znaku, oznacza przyrost ilości mleka w zbiorniku. Wyświetlana wartość równa 0 oznacza nie zmieniony stan ilości mleka w zbiorniku. Pomiar w trybie różnicowym sygnalizowany jest poprzez świecenie diody LED. Wyjście z trybu pomiaru różnicowego następuje po ponownym przyciśnięciu przycisku
15 3. Pamięć wyników pomiarowych Miernik CLP-05 wyposażony jest w możliwość zapamiętywania do 5 wyników pomiarowych ilości mleka w zbiorniku lub wyniku pomiaru różnicowego. Zapamiętanie danej wartości następuje z chwilą przyciśnięcia przycisku. Odczyt danych zapisanych do pamięci dokonuje się po krótkotrwałym przyciśnięciu przycisku. Na wyświetlaczu pokazuje się wówczas symbol P1 oznaczający najmłodszą komórkę z zapisanymi danymi. Przyciskami można dokonać wyboru komórek ze starszymi danymi. Ponowne naciśnięcie przycisku powoduje wyświetlenie wartości zapisanej w danej komórce. W momencie zapełnienia się pamięci, ponowne zapisanie wartości do pamięci powoduje automatyczne kasowanie najstarszych danych. Wyjście z trybu odczytu pamięci dokonuje się poprzez ustawienie symbolu EE i przyciśniecie przycisku. Również pozostawienie na dłuższy czas wyświetlacza w trybie odczytu z pamięci powoduje automatyczne wyjście z tego trybu
