Instrukcja obsługi. Stacja czołowa TDX
|
|
- Agata Urban
- 7 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja obsługi PL Stacja czołowa TDX

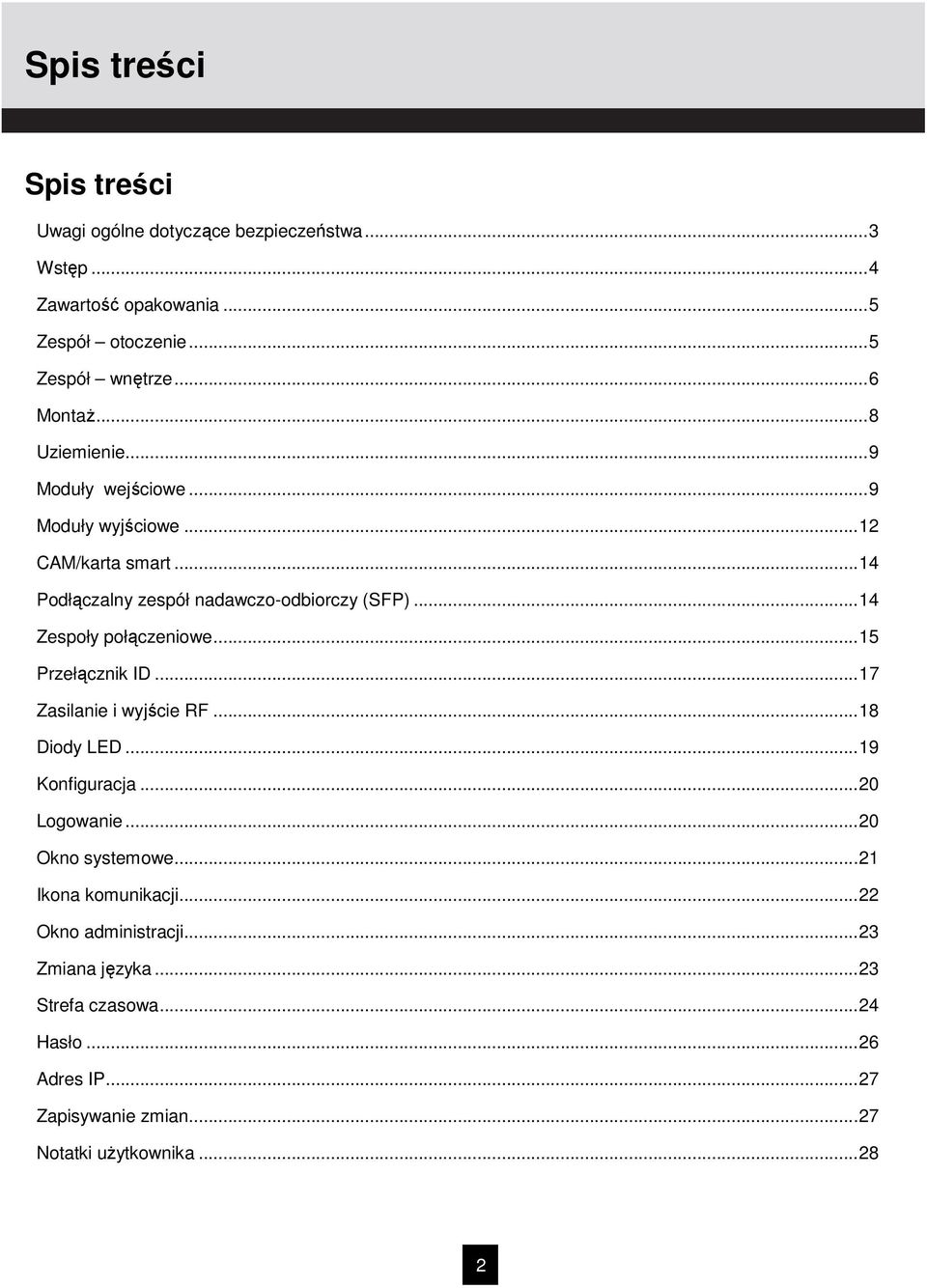

2 Spis treści Spis treści Uwagi ogólne dotyczące bezpieczeństwa...3 Wstęp...4 Zawartość opakowania...5 Zespół otoczenie...5 Zespół wnętrze...6 MontaŜ...8 Uziemienie...9 Moduły wejściowe...9 Moduły wyjściowe...12 CAM/karta smart...14 Podłączalny zespół nadawczo-odbiorczy (SFP)...14 Zespoły połączeniowe...15 Przełącznik ID...17 Zasilanie i wyjście RF...18 Diody LED...19 Konfiguracja...20 Logowanie...20 Okno systemowe...21 Ikona komunikacji...22 Okno administracji...23 Zmiana języka...23 Strefa czasowa...24 Hasło...26 Adres IP...27 Zapisywanie zmian...27 Notatki uŝytkownika

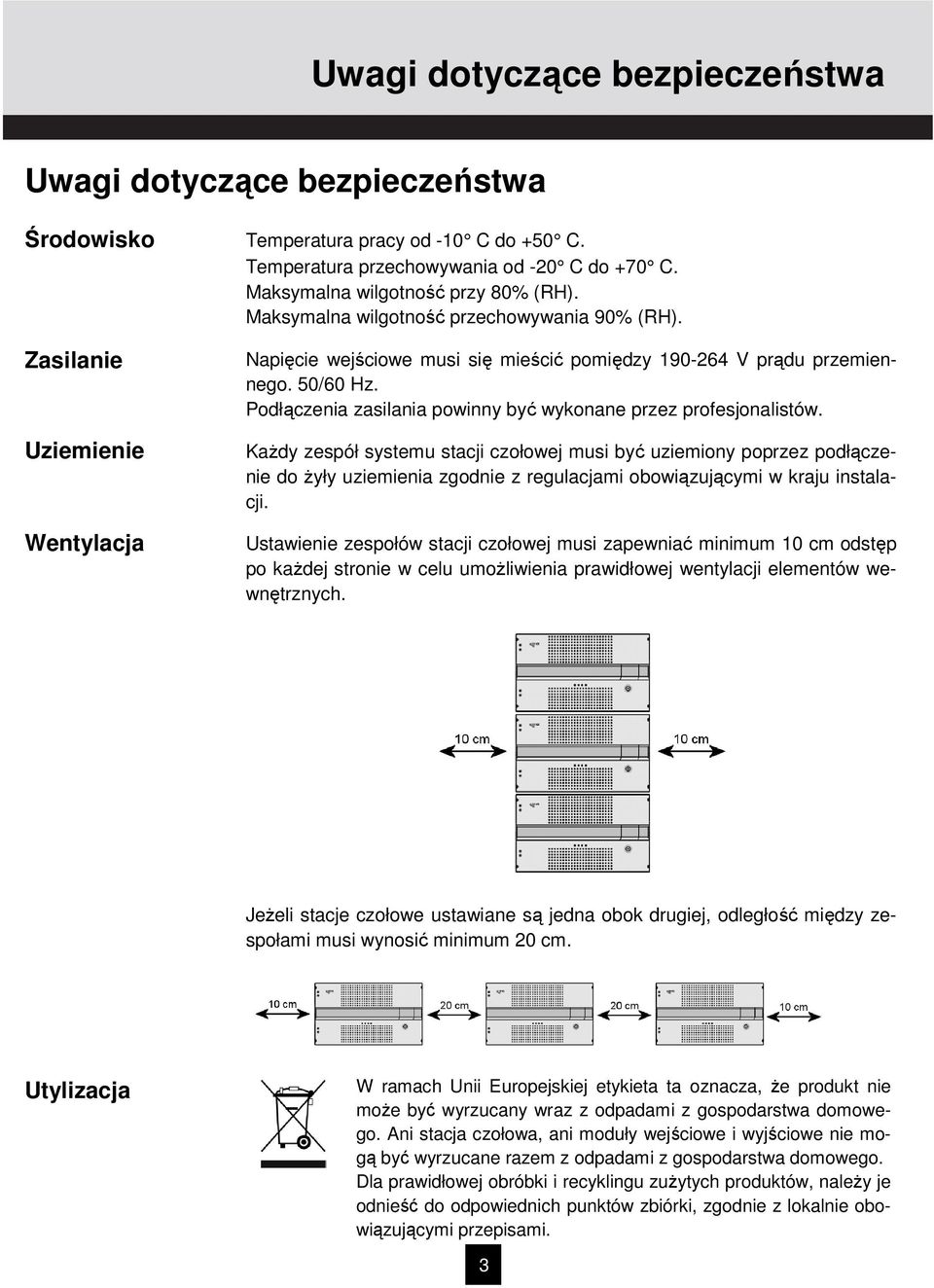

3 Uwagi dotyczące bezpieczeństwa Uwagi dotyczące bezpieczeństwa Środowisko Zasilanie Uziemienie Wentylacja Temperatura pracy od -10 C do +50 C. Temperatura przechowywania od -20 C do +70 C. Maksymalna wilgotność przy 80% (RH). Maksymalna wilgotność przechowywania 90% (RH). Napięcie wejściowe musi się mieścić pomiędzy V prądu przemiennego. 50/60 Hz. Podłączenia zasilania powinny być wykonane przez profesjonalistów. KaŜdy zespół systemu stacji czołowej musi być uziemiony poprzez podłączenie do Ŝyły uziemienia zgodnie z regulacjami obowiązującymi w kraju instalacji. Ustawienie zespołów stacji czołowej musi zapewniać minimum 10 cm odstęp po kaŝdej stronie w celu umoŝliwienia prawidłowej wentylacji elementów wewnętrznych. JeŜeli stacje czołowe ustawiane są jedna obok drugiej, odległość między zespołami musi wynosić minimum 20 cm. Utylizacja W ramach Unii Europejskiej etykieta ta oznacza, Ŝe produkt nie moŝe być wyrzucany wraz z odpadami z gospodarstwa domowego. Ani stacja czołowa, ani moduły wejściowe i wyjściowe nie mogą być wyrzucane razem z odpadami z gospodarstwa domowego. Dla prawidłowej obróbki i recyklingu zuŝytych produktów, naleŝy je odnieść do odpowiednich punktów zbiórki, zgodnie z lokalnie obowiązującymi przepisami. 3

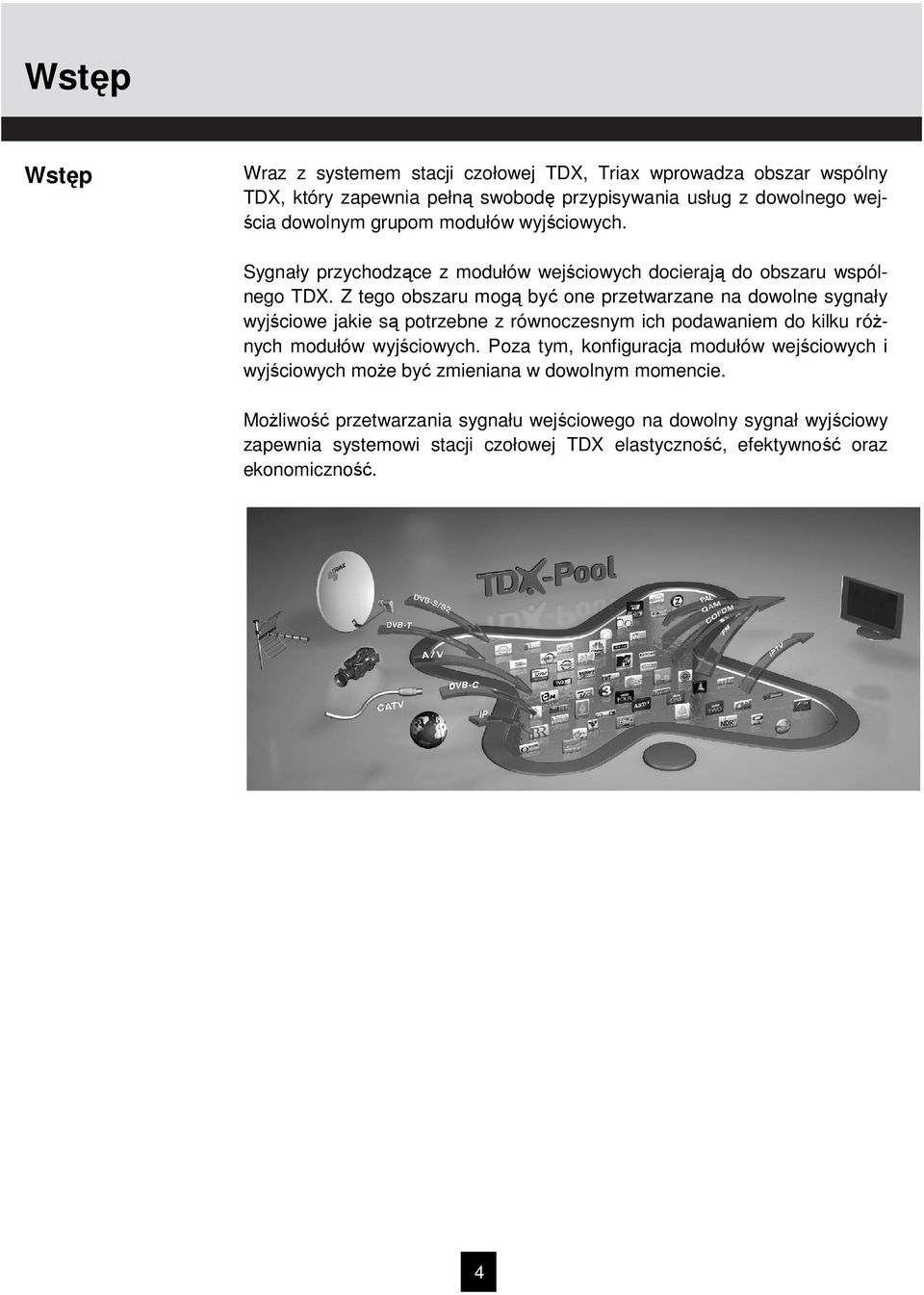

4 Wstęp Wstęp Wraz z systemem stacji czołowej TDX, Triax wprowadza obszar wspólny TDX, który zapewnia pełną swobodę przypisywania usług z dowolnego wejścia dowolnym grupom modułów wyjściowych. Sygnały przychodzące z modułów wejściowych docierają do obszaru wspólnego TDX. Z tego obszaru mogą być one przetwarzane na dowolne sygnały wyjściowe jakie są potrzebne z równoczesnym ich podawaniem do kilku róŝnych modułów wyjściowych. Poza tym, konfiguracja modułów wejściowych i wyjściowych moŝe być zmieniana w dowolnym momencie. MoŜliwość przetwarzania sygnału wejściowego na dowolny sygnał wyjściowy zapewnia systemowi stacji czołowej TDX elastyczność, efektywność oraz ekonomiczność. 4
5 Rozpakowanie Zawartość opakowania Wewnątrz opakowania znajduje się zespół stacji czołowej TDX, kluczyk, uchwyty, klucz Torx, śruby, przewód zasilania oraz instrukcja uŝytkownika. Wszystko co potrzeba wykonać dla podłączenia do stacji czołowej, moŝna wykonać z przodu urządzenia. Zespół otoczenie W celu ułatwienia pracy z zespołem stacji czołowej TDX, moŝna zdjąć drzwiczki oraz górę urządzenia. Uwaga Przed pozostawieniem stacji czołowej, wentylator wyprowadzający w sekcji wyjściowej musi być wciśnięty we właściwe miejsce w środku tej sekcji, a drzwiczki muszą być zamknięte. Pozwoli to na zapewnienie odpowiedniego chłodzenia, a takŝe zgodności z przepisami EMC. Górę moŝna przesunąć, gdy otwarte są drzwiczki Kiedy drzwiczki są otwarte, moŝna je podnieść. Wentylacja 5
6 Zespół TDX Zespół wnętrze Wnętrze zespołu TDX podzielone jest na dwie części, część górną - sekcja wejściowa zawierającą wszystkie moduły wejściowe oraz część dolną sekcja wyjściowa zawierającą moduły wyjściowe. Sekcja wejściowa Sekcja wyjściowa Pokrywa sekcji wejściowej stosowana jest dla ochrony szczelin wszystkich modułów. Ze względu na wymagania EMC, pokrywy moŝna zdejmować tylko ze szczelin, w które mają być włoŝone moduły. Wentylatory wyprowadzające zostały umieszczone zarówno w sekcji wejściowej, jak i wyjściowej urządzenia, chroniąc przed przegrzaniem elementów wewnętrznych. W sekcji wyjściowej moŝna przesunąć pokrywę wentylatora wyprowadzającego z jednej strony sekcji wyjściowej do drugiej, gdy chcemy zainstalować lub wymienić moduły wyjściowe. Płyta pokrywy została zdjęta Pokrywa wentylatora wyprowadzającego została przesunięta w lewo 6
7 Zespół TDX PoniŜej widoczna jest pusta stacja czołowa bez pokryw przedniej i górnej. 8 szczelin dla przednichmodułów Terminal uziemienia Wentylator wyprowadzający 8 szczelin dla przednichmodułów Zasilacz Puste szczeliny pokrywy Gniazdo zasilania 3 szczeliny dla tylnych modułów 3 szczeliny dla tylnych modułów Wyjście RF Punkt testowy -20dB Port konfiguracyjny Przełącznik ID zespołu Wentylator wyprowadzający Szczelina karty pamięci SD za pokrywą przednią Wyjście RF Punkt testowy -20 db Dystrybuuje kanały RF z modułów wyjściowych za pomocą złączy F. Punkt testowy RF wyjścia (-20 db). Uwaga Podczas podłączania złączy F do wyjść RF oraz gniazda punktu testowego, naleŝy zachować ostroŝność przy dokręcaniu złączy F, gdyŝ moŝliwe jest uszkodzenie gniazd. Port konfiguracyjny Aux 1 & 2 Port konfiguracyjny Ethernet dla ustawiania systemu stacji czołowej. Gniazdem połączeniowym jest RJ-45, zaś kabel jest typu Cat5. PosłuŜ się komputerem/laptopem z zainstalowanym oprogramowaniem zalecanym do konfiguracji systemu. Zalecenia: System operacyjny: Windows XP lub późniejszy. Przeglądarka: Windows Internet Explorer wersja 6.0 lub późniejsza. Oprogramowanie dodatkowe: Microsoft Silverlight Runtime wersja 3.0 lub późniejsza. Dla późniejszych zastosowań. Unit link 1 & 2 Łączy zespół główny z podzespołami 1 i 2. Przełącznik ID zespołu Karta pamięci Secure Digital (SD) Przełącznik dla ustawiania ID zespołu głównego oraz dwóch podzespołów. Karta pamięci do przechowywania konfiguracji systemu. Umieszczona w szczelinie za pokrywą przednią. 7

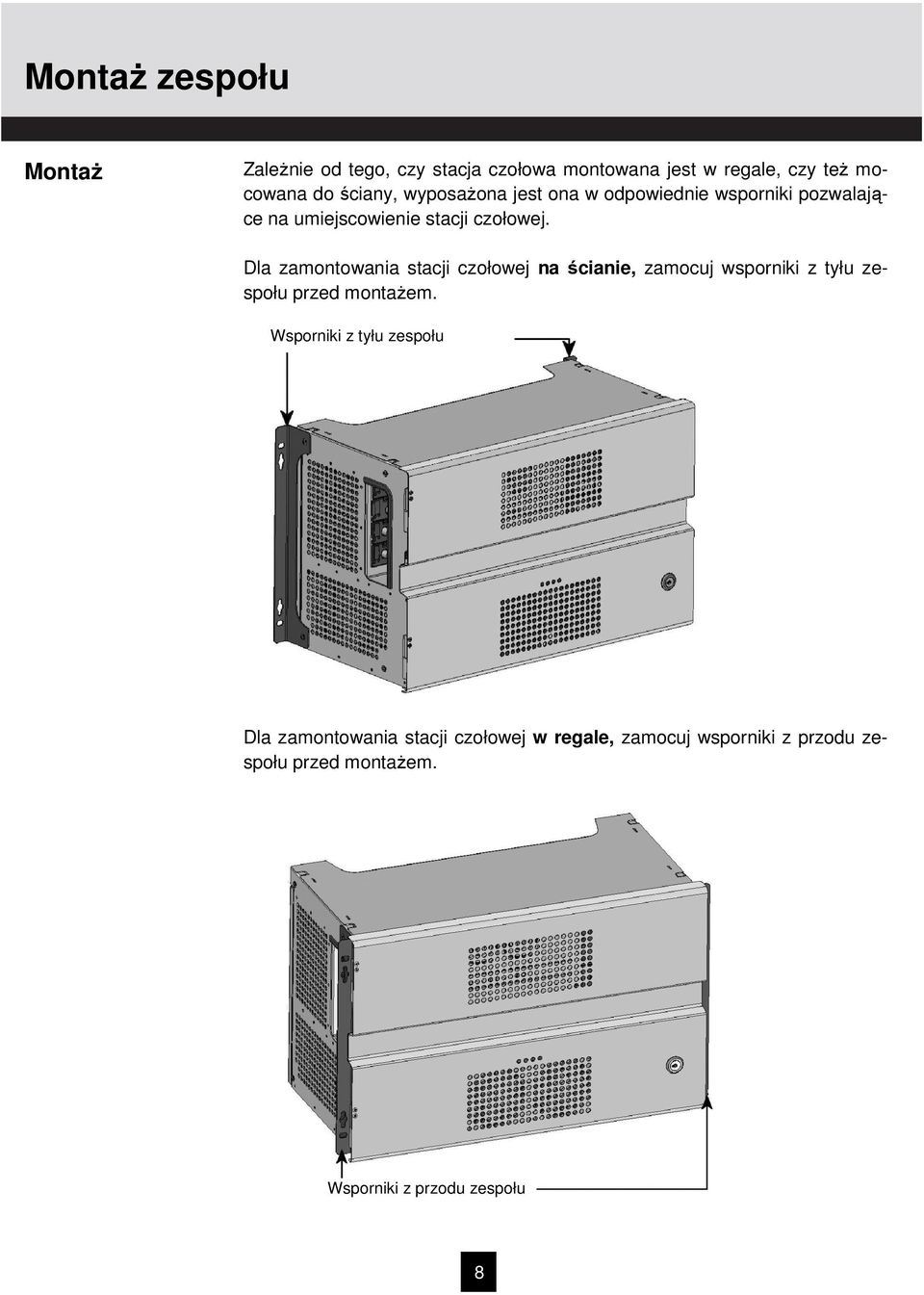

8 MontaŜ zespołu MontaŜ ZaleŜnie od tego, czy stacja czołowa montowana jest w regale, czy teŝ mocowana do ściany, wyposaŝona jest ona w odpowiednie wsporniki pozwalające na umiejscowienie stacji czołowej. Dla zamontowania stacji czołowej na ścianie, zamocuj wsporniki z tyłu zespołu przed montaŝem. Wsporniki z tyłu zespołu Dla zamontowania stacji czołowej w regale, zamocuj wsporniki z przodu zespołu przed montaŝem. Wsporniki z przodu zespołu 8
9 Uziemienie/Wejście Uziemienie Zespół stacji czołowej musi zostać uziemiony przed instalacją jakiegokolwiek modułu, przykładowo poprzez połączenie wszystkich zespołów stacji czołowej do gniazda uziemienia. Przewód podłączający urządzenie do uziemienia. Moduły wejściowe W stacji czołowej istnieje moŝliwość instalacji do 16 modułów wejściowych. Istnieje dowolność w umieszczaniu poszczególnych modułów wejściowych w szczelinach sekcji wejściowej. Dla wygody kaŝda szczelina oznaczona jest numerem, a opis numerów szczelin został umieszczony po stronie wewnętrznej drzwiczek kaŝdego zespołu. Uwaga Szczelina nr 1 umieszczona jest w górnym, lewym naroŝniku sekcji wejściowej, gdy patrzymy od strony przedniej urządzenia. Moduł wejściowy instaluje się poprzez wsunięcie modułu w szczelinę w sekcji wejściowej stacji czołowej i wepchnięcie jej, aŝ moduł zostanie zablokowany w miejscu.. 9
10 Wejście 1. Wsuń moduł w szczelinę. 2. Wepchnij moduł aŝ mocowania zablokują się w miejscu. MoŜna usunąć moduł wejściowy ze szczeliny modułu bez zastosowania jakichkolwiek narzędzi, po prostu palcami. 1. Naciśnij mocowanie w dół. 2. Wyciągnij moduł na zewnątrz usuwając go ze szczeliny modułu. KaŜdy z modułów wejściowych posiada diodę LED z przodu, sygnalizującą czy moduł został dostrojony do częstotliwości, którą ma odbierać. Zielony migający: Moduł nie został skonfigurowany. Zielony: Brak błędów i tuner jest dostrojony do częstotliwości. Czerwony: Błąd i tuner nie jest dostrojony do częstotliwości. Zgaszona: Zasilanie nie zostało włączone. Dioda LED 10
11 Wejście Moduł wejściowy wyposaŝony jest w etykietę, na której moŝna zapisać informacje o konfiguracji tego modułu. Poza informacją zapisaną na etykiecie podany jest tam równieŝ typ modułu oraz kod. Etykieta Po jednej stronie modułu znajduje się etykieta z nadrukowanym na niej kodem paskowym. Po zainstalowaniu wszystkich wymaganych modułów wyjściowych, moŝna podłączyć kable sygnału wejściowego do modułów wejściowych. Za pomocą kabla moŝliwe jest równieŝ wykonanie obwodu przelotowego pomiędzy modułami wejściowymi. Podłączając kable sygnału wejściowego naleŝy zadecydować, czy kable modułów wejściowych mają dochodzić do modułów od góry stacji czołowej, czy teŝ z boku. Góra Góra Połączenie przelotowe Podłączenie kabla sygnału wejściowego do modułu wejściowego z boku stacji czołowej. Podłączenie kabla sygnału wejściowego do modułu wejściowego od góry stacji czołowej. 11
12 Wyjście Moduły wyjściowe W stacji czołowej istnieje moŝliwość instalacji do 6 modułów wyjściowych. KaŜdy moduł wyjściowy posiada 4 kanały RF. ZaleŜnie od typu modułu, moŝna dodać do 2 modułów CAM dla kaŝdego modułu wyjściowego. W przyszłości moŝe być równieŝ moŝliwe dodawanie do sekcji wyjściowej modułów Aux (opcje przewidywane w przyszłości) Istnieje dowolność w umieszczaniu poszczególnych modułów wyjściowych w szczelinach sekcji wejściowej. Dla wygody, kaŝda szczelina oznaczona jest numerem, zaś opis numerów szczelin został umieszczony po stronie wewnętrznej drzwiczek kaŝdego zespołu. Uwaga Szczelina nr 1 umieszczona jest w górnym, lewym naroŝniku sekcji wyjściowej, gdy patrzymy od strony przedniej urządzenia. Moduły wyjściowe instaluje się poprzez wsunięcie ich w szczelinę w sekcji dolnej stacji czołowej do zablokowania modułu. Wsuń moduł w szczelinę i zablokuj w miejscu. 12
13 Wyjście Usunięcie modułu wyjściowego ze szczeliny dokonuje się za pomocą mechanizmu blokującego, znajdującego się po prawej stronie modułu w sekcji wyjściowej. W celu zwolnienia modułu, przemieść lekko mechanizm blokujący moduł. W celu wyjęcia modułu z sekcji wyjściowej, chwyć za mechanizm blokujący i wysuń moduł. KaŜdy z modułów wyjściowych posiada diodę LED sygnalizującą funkcję modułu zaleŝnie od jego zadania. Zielona: Pracuje Czerwona: Błąd. Usterka modułu. Dioda LED Moduł wyjściowy wyposaŝony jest w etykietę, na której moŝna zapisać informacje o konfiguracji tego modułu. Na etykiecie nadrukowany jest typ modułu oraz kod. Etykieta Etykieta z kodem paskowym, numerem seryjnym i adresem umieszczona jest w innym miejscu modułu. 13
14 Wyjście CAM/karta smart Do kaŝdego moduły wyjściowego wyposaŝonego w slot CI moŝna wprowadzić 2 moduły dostępu warunkowego (CA). KaŜdy moduł CA ma moŝliwość dekodowania co najmniej jednej usługi. KaŜda usługa zaleŝy od dostawcy usług modułu CA lub karty smart. Moduł CA Karta smart Moduły CA oraz karty smart wprowadzone do modułów wyjściowych Podłączalny zespół nadawczoodbiorczy (SFP) Przed podłączeniem zespołu głównego i dowolnego zespołu dodatkowego, niezbędne jest wprowadzenie zespołu nadawczo odbiorczego SFP dla połączeń miedzianych lub światłowodowych do gniazda połączeniowego w zespole głównym i dodatkowym. Po podłączeniu elementu nadawczo-odbiorczego SFP do gniazda połączeniowego przed wprowadzeniem zespołu otwórz mechanizm blokujący na zespole nadawczo-odbiorczym. Mechanizm blokujący zablokuje zespół nadawczo odbiorczy w gnieździe. Zespół nadawczo-odbiorczy SFP dla połączeń miedzianych Blokada 1. Przed złoŝeniem zespołu nadawczoodbiorczego do gniazda unit link, otwórz blokadę. 2. Po włoŝeniu zespołu nadawczoodbiorczego do gniazda unit link, zablokuj go. Gniazdo połączeniowe urządzenia ( unit link ) Zespół nadawczo-odbiorczy SFP dla połączeń światłowodowych 14
15 Zespoły połączeniowe Zespoły połączeniowe W celu podłączenia zespołu głównego stacji czołowej z jednym lub dwoma podzespołami, przeciągnij kable Cat5 (SFP z nadajnikiem odbiornikiem w systemie kabli miedzianych) lub kable 850 albo 1310 (zaleŝnie od nadajnika odbiornika światłowodowego SFP) pomiędzy jednym i drugim urządzeniem, postępując zgodnie z wytycznymi w tabeli poniŝej w zakresie maksymalnej długości kabli. Część EOLT-C EOLS-8512-MXX EOLS-1324_02XX Pakunek SFP poł. miedziane (RJ45) Światłowód (850nm) (LC) Światłowód (1310nm) (LC) Współczynnik transmisji danych Zasięg Zastosowanie 1000Mbps 100m Gigabit Ethernet za pomocą kabla Cat5 1000Mbps 550m Gigabit Ethernet 1000Mbps 2km Gigabit Ethernet JeŜeli do zespołu głównego podłączony zostanie tylko jeden podzespół, kabel prowadzony jest tylko z gniazda unit link 1 na zespole głównym do unit link 1 na zespole dodatkowym. Zespół główny stacji czołowej Podłączenie kabla zespołu głównego do podzespołu Ustawienie ID przy uŝyciu przełącznika ID Podzespół 1 15
16 Zespoły połączeniowe JeŜeli do zespołu głównego podłączony zostanie tylko jeden podzespół, kabel prowadzony jest tylko z gniazda unit link 1 na zespole głównym do unit link 1 na zespole dodatkowym. Następnie poprowadź kabel z gniazda unit link 2 na zespole głównym do unit link 1 na zespole dodatkowym 2. Potem podłącz pierwszy podzespół do drugiego podzespołu posługując się gniazdami unit link 2 na podzespole 1 i 2. Zespół główny Zespół główny: 1. Kabel z gniazda unit link 1 do gniazda unit link 1 na zespole dodatkowym Kabel z gniazda unit link 2 do gniazda unit link 1 na zespole dodatkowym 2. Podzespół 1 Zespół dodatkowy: 1. Kabel z gniazda unit link 2 do gniazda unit link 2 na zespole dodatkowym 2. Podzespół 2 16
17 Przełącznik ID Przełącznik ID Po podłączeniu zespołu głównego oraz podzespołów, naleŝy ustawić ID zespołu głównego i podzespołów posługując się przełącznikami unit ID. Ustawiłeś zespół główny jako 0, podzespół 1 jako 1 i podzespół 2 jako 2. W celu przestawienia na odpowiedni numer ID, naleŝy za pomocą małego śrubokręta przestawić strzałkę na przełączniku ID. Port konfiguracyjny Aux 1 & 2 Unit link 1 & 2 Przełącznik ID Przestaw strzałkę na przełączniku ID na odpowiedni numer W przypadku potrzeby resetu adresu IP stacji czołowej np. przywrócenie standardowego adresu fabrycznego, posłuŝ się przełącznikiem ID. W celu powrotu do ustawień fabrycznych, wykonaj następujące czynności: Wyłącz zasilanie zespołu głównego. Ustaw przełącznik ID zespołu głównego w pozycji 7, a następnie włącz zasilanie. Cztery diody LED będą migać kolorem czerwonym i Ŝółtym do ukończenia procesu resetu adresu IP. JeŜeli proces dobiegnie prawidłowo, diody LED zaświecą się kolorem zielonym. JeŜeli proces nie przebiegnie prawidłowo, diody LED będą świecić się kolorem czerwonym. Wyłącz zasilanie zespołu głównego. Ustaw przełącznik ID zespołu głównego w pozycji ustawienia wstępnego. Włącz zasilanie zespołu głównego. Teraz adresowi IP przywrócony został standardowy adres fabryczny. Informacje w jaki sposób zmienić standardowy adres IP, podano w adres IP na stronie
18 Zasilanie i RF Zasilanie i wyjście RF KaŜdą ze stacji czołowych podłącz do combiner a z uŝyciem kabli RF wyprowadzonych z gniazda wyjściowego RF do combiner a. Następnie podłącz kaŝdą ze stacji czołowych do zasilania przewodem zasilania podłączonym do gniazda sieci elektrycznej. Przewody zasilania podłączone do sieci elektrycznej Kable RF podłączone do combiner a Zespół główny Uziemienie Zespół dodatkowy 1 Uziemienie Kable RF Zespół dodatkowy 2 Uziemienie 18
19 Diody LED Diody LED Aby wskazać status systemu stacji czołowej oraz poszczególnych urządzeń, u góry sekcji wyjściowej umieszczono cztery diody LED spełniające niezaleŝne funkcje. Status systemu Status tunera Diody LED mogą być koloru zielonego, migającego zielonego lub czerwonego. Informacje dostarczane przez kolor zaleŝą od funkcji poszczególnych diod LED. Status systemu Status tunera Unit link 1 Unit link 2 Zielona: Zasilanie stacji czołowej jest włączone a system działa. Zielona migająca: Trwa przeładowanie systemu stacji czołowej. Czerwona: Wykryto błąd w systemie stacji czołowej i musi być on usunięty. Zielona: Tuner jest dostrojony. Czerwona: Jeden lub więcej tunerów nie jest dostrojonych. Zielona: Podzespół jest podłączony do zespołu głównego. Czerwona: Wystąpił problem w podłączeniu do podzespołu. Zgaszona: śaden podzespół nie jest podłączony do zespołu głównego. Zielona: Podzespół jest podłączony do zespołu głównego. Czerwona: Wystąpił problem w podłączeniu do podzespołu. Zgaszona: śaden podzespół nie jest podłączony do zespołu głównego. 19
20 Konfiguracja Konfiguracja W celu ustawienia/konfiguracji modułów wejścia i wyjścia w stacji czołowej, niezbędne jest podłączenie komputera/laptopa do portu ustawień zespołu głównego TDX za pomocą kabla. Z komputera / laptopa z uruchomioną przeglądarką Windows Internet Explorer z zainstalowanym Silverlight, moŝna połączyć się wpisując adres IP (ustawienie fabryczne) wchodząc do programów narzędziowych TDX, pozwalających skonfigurować system stacji czołowej. Za pomocą kabla podłącz komputer do portu ustawień na zespole głównym. Logowanie Po załadowaniu programów narzędziowych TDX do komputera, wyświetlone zostanie okno logowania TDX Service Tool. 1. Wpisz swoje hasło 2. Naciśnij przycisk logowania Przy pierwszym logowaniu do systemu stacji czołowej TDX, wprowadź hasło standardowe. Standardowym hasłem jest: triax
21 Logowanie Po zalogowaniu do stacji czołowej, hasło standardowe moŝna zmienić. Dokładniejsze informacje o zmianie hasła podano w Hasło na stronie 26. Po naciśnięciu przycisku Log In wyświetlone zostanie okno systemu. Uwaga Za kaŝdym razem przy ustawianiu nowej stacji czołowej, naleŝy rozpocząć od dostosowania programu narzędziowego TDX, co oznacza, Ŝe naleŝy zmienić standardowe hasło, wybrać język, który zamierzasz uŝyć przy obsłudze programu narzędziowego TDX i zmienić adres IP, jeŝeli system stacji czołowej TDX stanowi część sieci dystrybucyjnej. Okno systemowe Okno systemowe zawiera pewną liczbę zakładek i przycisków, informacje o podłączonych urządzeniach oraz miejsce na listę parametrów konfiguracyjnych. Ikona komunikacji Zakładki Lista informacji systemowych Przyciski Obszar listy parametrów konfiguracyjnych Przyciski Ikona komunikacji Zakładki Przyciski Lista informacji systemowych Obszar listy parametrów konfiguracyjnych Informuje kiedy komunikacja pomiędzy systemem TDX oraz programami narzędziowymi TDX nie powiedzie się. Za pomocą zakładek wprowadź róŝne stopnie ustawień dla modułów wejściowych i wyjściowych. Przyciski w górnym, prawym naroŝniku współpracują z programami narzędziowymi TDX, podczas gdy przyciski poniŝej listy konfiguracyjnej współpracują z samym procesem ustawiania. Lista ta wyświetla, czy podzespoły podłączone są do głównej stacji czołowej oraz czy one działają. W tym obszarze wyświetlana jest aktualna konfiguracja stacji czołowej, jak równieŝ poprzednie wersje konfiguracji. 21
22 Okno systemowe Uwaga W połączeniu z kaŝdym nowym systemem stacji czołowej, okno systemowe w programach narzędziowych TDX wyświetla pusty obszar listy parametrów konfiguracyjnych. Ikona komunikacji Kolor ikony komunikacji pokazuje kiedy program narzędziowy TDX nie komunikuje się prawidłowo z systemem stacji czołowej TDX. Zielony: Programy narzędziowe TDX oraz system wymiany informacji w stacji czołowej działają bez problemów. Czerwony: Programy narzędziowe oraz system stacji czołowej TDX nie komunikują się prawidłowo. Naciśnij przycisk F5 dla odświeŝenia przeglądarki oraz odnowienia komunikacji pomiędzy programami narzędziowymi TDX oraz stacją czołową. Ikona komunikacji czerwona brak komunikacji Ikona komunikacji zielona komunikacja aktywna 22
23 Okno administracji Okno administracji W celu zmiany hasła oraz języka, naleŝy otworzyć okno administracji, klikając przycisk Admin. w górnym, prawym naroŝniku okna systemowego. Kliknij przycisk Administracji Kliknij przycisk Admin. dla otworzenia okna administracji. Zmiana języka W celu wybrania innego języka, kliknij strzałkę w lewo dla danego pola języka otwierając rozwijaną listę, zawierającą języki, które moŝna wybrać. 23
24 Ustawienia Kliknij w strzałkę otwierając rozwijaną listę Wybierz język, którym zamierzasz się posługiwać przy pracy z uŝyciem programów narzędziowych TDX. Wybrany język zostanie wyświetlony w polu języków aktualnych. Strefa czasowa W celu ustawienia czasu w stacji czołowej TDX, wprowadź strefę czasową klikając w strzałkę po lewej stronie ustawienia Time zone. Kliknij w strzałkę otwierając strefę czasową Pojawią się opcje ustawiania strefy czasowej. 24
25 Ustawienia W celu ustawienia strefy czasowej systemu stacji czołowej TDX, kliknij strzałkę po lewej stronie, otwierając listę zawierającą strefy czasowe do wyboru. Kliknij w strzałkę otwierając rozwijaną listę 25
26 Ustawienia Wybierz strefę czasową, w której ma pracować system stacji czołowej TDX. Wybrana strefa czasowa zostanie wyświetlona w polu Time zone. W celu ustawienia czasu zgodnie ze strefą czasową, kliknij strzałkę po lewej stronie pola Input module, otwierając rozwijaną listę zawierającą wszystkie moduły wejściowe zainstalowane w zespole głównym. Kliknij w strzałkę otwierając rozwijaną listę Wybierz moduł wejściowy, w którym zamierzasz ustawić czas. Nazwa wybranego modułu będzie wyświetlona w polu Input module. Hasło Aby uzyskać moŝliwość ustawienia hasła, kliknij strzałkę przy Password settings. 1. Wprowadź stare hasło. 2. Wprowadź nowe hasło. 3. Wprowadź nowe hasło ponownie. 26
27 Ustawienia Dla zmiany hasła w polu Old password, wprowadź stare hasło. W pole New password wprowadź nowe hasło. W celu weryfikacji nowego hasła, wprowadź je ponownie w polu Confirm password. Adres IP JeŜeli system stacji czołowej TDX stanowi część sieci, niezbędna jest zmiana adresu IP tak, aby włączyć zespół główny w sieć. Wprowadź nowy adres IP. Wprowadź nową maskę podsieci. Wprowadź nową standardową bramę. W odpowiednie pola wprowadź nowy adres IP, maskę podsieci oraz bramę standardową. Zapisywanie zmian Uwaga WaŜne JeŜeli zachodzi potrzeba przywrócenia IP ustawienia standardowego, to naleŝy posłuŝyć się przełącznikiem ID. Informację jak uŝyć przełącznika ID dla skasowania adresu IP, uzyskasz zapoznając się z rozdziałem Przełącznik ID na stronie 17. Aby zmiana adresu IP stała się efektywna, niezbędne jest ponowne przeładowanie systemu stacji czołowej TDX poprzez naciśnięcie przycisku Reboot w obszarze konserwacji systemu. Po dokonaniu zmian, które miały być wykonane w oknie administracji, kliknij przycisk OK u dołu okna administracji, zapisując zmiany i powracając do okna System. Uwaga Przy pierwszym wejściu do systemu stacji czołowej TDX w celu ustawień, potrzebna jest zmiana hasła, języka i adresu IP. Informacje o tym, jak skonfigurować róŝne moduły wejściowe i wyjściowe, podano w instrukcji obsługi dołączonej do róŝnych modułów. 27
28 Notatki uŝytkownika Notatki uŝytkownika 28
29 Notatki uŝytkownika Notatki uŝytkownika 29
30
