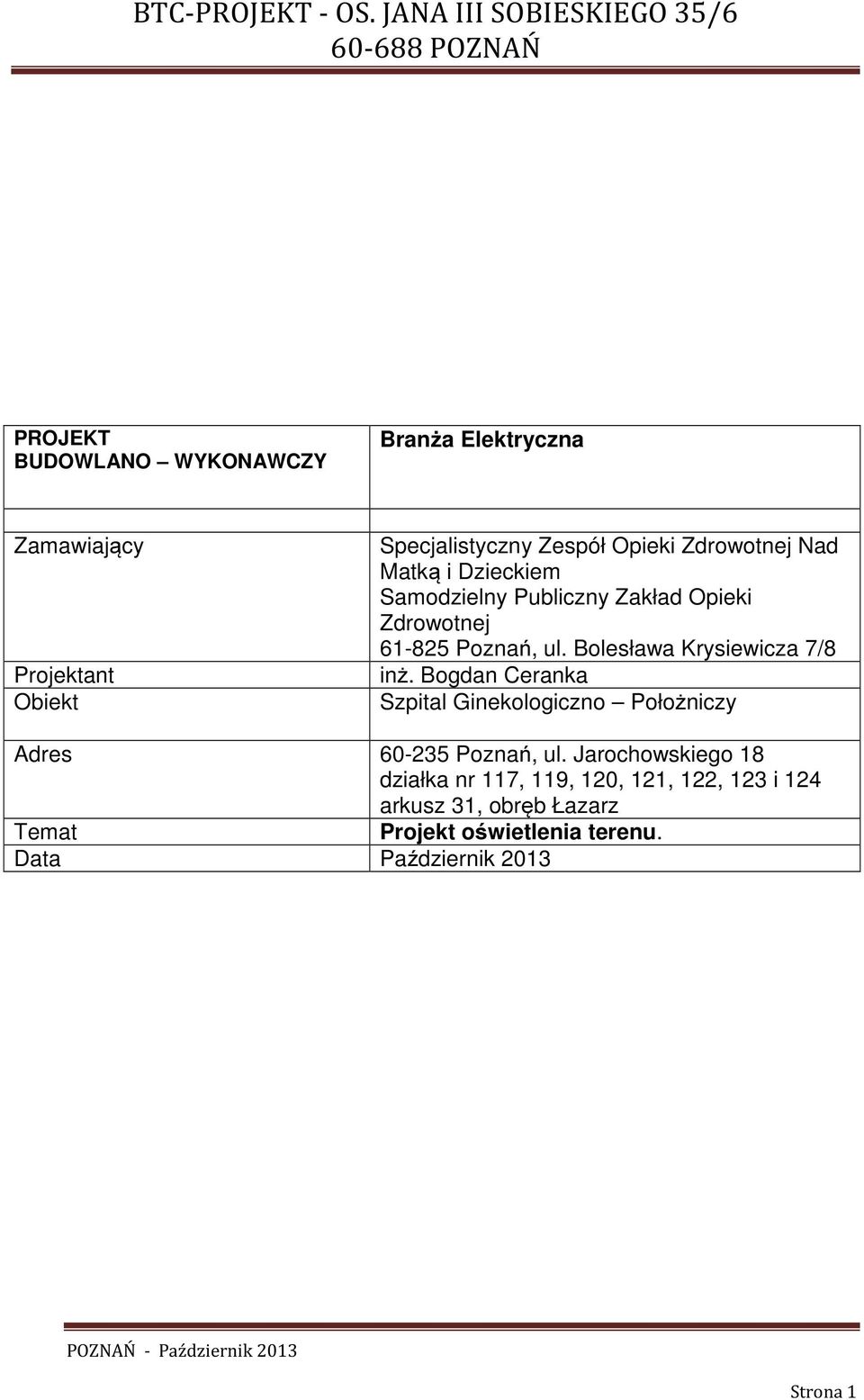

1 PROJEKT BUDOWLANO WYKONAWCZY Branża Elektryczna Zamawiający Projektant Obiekt Specjalistyczny Zespół Opieki Zdrowotnej Nad Matką i Dzieckiem Samodzielny Publiczny Zakład Opieki Zdrowotnej Poznań, ul. Bolesława Krysiewicza 7/8 inż. Bogdan Ceranka Szpital Ginekologiczno Położniczy Adres Poznań, ul. Jarochowskiego 18 działka nr 117, 119, 120, 121, 122, 123 i 124 arkusz 31, obręb Łazarz Temat Projekt oświetlenia terenu. Data Październik 2013 Strona 1

Bolesława Krysiewicza 7/8 inż. Bogdan Ceranka Szpital Ginekologiczno Położniczy Adres 60-235 Poznań, ul.

2 Strona 2

3 Strona 3

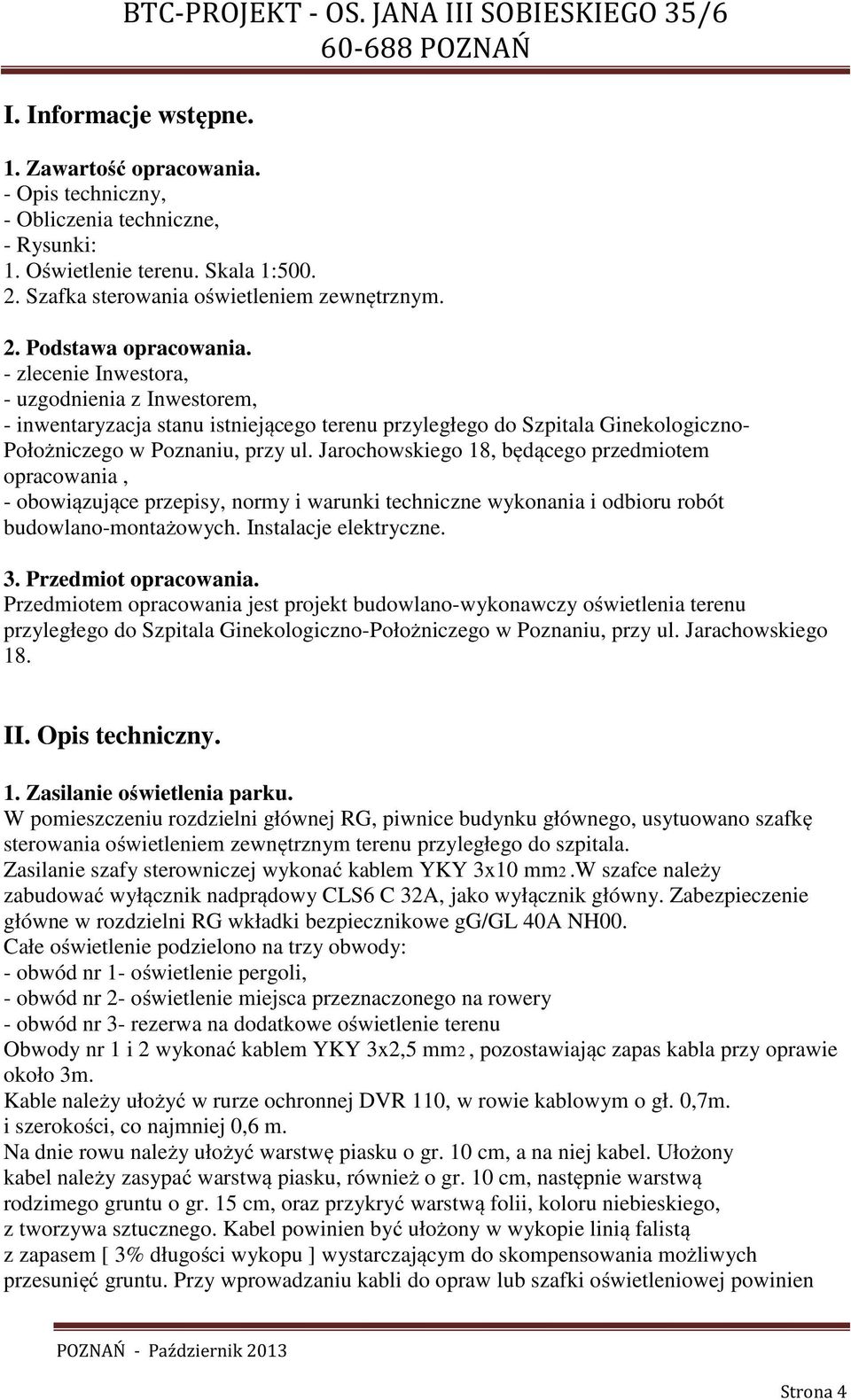

4 I. Informacje wstępne. 1. Zawartość opracowania. - Opis techniczny, - Obliczenia techniczne, - Rysunki: 1. Oświetlenie terenu. Skala 1: Szafka sterowania oświetleniem zewnętrznym. 2. Podstawa opracowania. - zlecenie Inwestora, - uzgodnienia z Inwestorem, - inwentaryzacja stanu istniejącego terenu przyległego do Szpitala Ginekologiczno- Położniczego w Poznaniu, przy ul. Jarochowskiego 18, będącego przedmiotem opracowania, - obowiązujące przepisy, normy i warunki techniczne wykonania i odbioru robót budowlano-montażowych. Instalacje elektryczne. 3. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlano-wykonawczy oświetlenia terenu przyległego do Szpitala Ginekologiczno-Położniczego w Poznaniu, przy ul. Jarachowskiego 18. II. Opis techniczny. 1. Zasilanie oświetlenia parku. W pomieszczeniu rozdzielni głównej RG, piwnice budynku głównego, usytuowano szafkę sterowania oświetleniem zewnętrznym terenu przyległego do szpitala. Zasilanie szafy sterowniczej wykonać kablem YKY 3x10 mm2.w szafce należy zabudować wyłącznik nadprądowy CLS6 C 32A, jako wyłącznik główny. Zabezpieczenie główne w rozdzielni RG wkładki bezpiecznikowe gg/gl 40A NH00. Całe oświetlenie podzielono na trzy obwody: - obwód nr 1- oświetlenie pergoli, - obwód nr 2- oświetlenie miejsca przeznaczonego na rowery - obwód nr 3- rezerwa na dodatkowe oświetlenie terenu Obwody nr 1 i 2 wykonać kablem YKY 3x2,5 mm2, pozostawiając zapas kabla przy oprawie około 3m. Kable należy ułożyć w rurze ochronnej DVR 110, w rowie kablowym o gł. 0,7m. i szerokości, co najmniej 0,6 m. Na dnie rowu należy ułożyć warstwę piasku o gr. 10 cm, a na niej kabel. Ułożony kabel należy zasypać warstwą piasku, również o gr. 10 cm, następnie warstwą rodzimego gruntu o gr. 15 cm, oraz przykryć warstwą folii, koloru niebieskiego, z tworzywa sztucznego. Kabel powinien być ułożony w wykopie linią falistą z zapasem [ 3% długości wykopu ] wystarczającym do skompensowania możliwych przesunięć gruntu. Przy wprowadzaniu kabli do opraw lub szafki oświetleniowej powinien Strona 4

Jarochowskiego 18, będącego przedmiotem opracowania, - obowiązujące przepisy, normy i warunki techniczne wykonania i odbioru robót budowlano-montażowych. Instalacje elektryczne. 3.

5 być pozostawiony jego zapas. Zmianę kierunku rowu należy wykonać po łuku, z tym, że minimalne promienie łuków nie powinny być mniejsze niż minimalne promienie zgięcia danego typu kabla układanego w rowie kablowym. Dla kabli o izolacji i powłoce z PVC promień ten wynosi, co najmniej 0,5 m. Odległość kabla od istniejących drzew powinna wynosić 1,5m, od ogrodzenia 1,0m. od fundamentów budynku lub innych budowli 0,5 m. Odległość między kablami energetycznymi tego samego rodzaju powinna wynosić 0,1 m, a przy ich skrzyżowaniu 0,25 m. Odległość między kablami energetycznymi a rurociągami wodnymi, gazowymi wynosi 0,5 m, a przy ich skrzyżowaniu 0,8 m. Odległość między kablami energetycznymi a teletechnicznymi powinna wynosić 0,5 m. Kable przy wprowadzaniu do słupów i szafki należy zaopatrzyć w opaski kablowe, zawierające symbol kabla i nr linii, znak użytkownika kabla, rok ułożenia kabla. Ponadto na zewnątrz ziemi należy znacznikami betonowymi oznaczyć zmianę trasy kabla. Po ułożeniu kabli, należy wykonać następujące badania: - sprawdzić budowę linii kablowej pod względem wymogów normy SEP-E-004, - sprawdzić ciągłość żył i zgodność faz, - dokonać pomiaru oporności izolacji, - dokonać próby napięciowej izolacji. Trasę kabli oświetleniowych pokazano na rys. nr E Szafka sterowania oświetleniem zewnętrznym. Przyjęto typową obudowę do zamocowania aparatów mocowanych na szynie TH o wym. 600x270x250. Mocować w części rozdzielni głównej RG, w miejscu wskazanym przez Inwestora. Szafka wyposażona jest w: - zaciski kablowe do 35mm2, - zabezpieczenie główne wyłącznik nadprądowy CLS6 C32A, - programator astronomiczny PCZ524, - stycznik 230V, - listwy zaciskowe LZ35mm2, - zabezpieczenie zegara CLS6 C16A, - lampka kontroli fazy, - przełącznik 0+1+2, - obwody odejściowe zabezpieczenie CLS6 C10 (1P). Dla szafki oświetleniowej wykonać uziom R< 10 Ω Schemat ideowy i widok szafki oświetleniowej pokazano na rys. nr E Słupy i oprawy oświetlenia zewnętrznego. Oprawy oznaczone na rysunkach A to oprawy sodowe ROSA Magnolia S-70 IP65 mocowane na słupie 3m. Słupy osadzić na fundamentach prefabrykowanych betonowych. Oprawy B to słupki oświetleniowe ROSA SAP 1200 S-50W na podstawie B-0A, II klasa izolacyjności. Wszystkie oprawy charakteryzują się wysoką odpornością na korozję, niewielkim ciężarem ułatwiającym transport i montaż, wysoką estetykę wyrobu, dużą odpornością na działanie Strona 5

Dla kabli o izolacji i powłoce z PVC promień ten wynosi, co najmniej 0,5 m. Odległość kabla od istniejących drzew powinna wynosić 1,5m, od ogrodzenia 1,0m.

6 niekorzystnych warunków atmosferycznych, substancji żrących, ultrafioletu, dobrymi właściwościami mechanicznymi. Posiadają stopień ochrony co najmniej IP65 Montaż wyposażenia elektrycznego słupów ( złącze słupowe, oprawa oświetleniowa) powinno być realizowane zgodnie z aktualnie obowiązującymi przepisami ochrony przeciwporażeniowej w urządzeniach elektroenergetycznych na napięcie do 1kV oraz instrukcją montażu tych urządzeń. W sieci oświetleniowej o układzie TN należy do każdego złącza słupowego doprowadzić przewód ochronny PE. Zacisk ochronny słupa w postaci śruby ocynkowanej M8 umieszczony jest w dolnej części wnęki słupowej. Należy wykonać uziom z bednarki 25x4 układanej na dnie rowów kablowych pod kablami zasilającymi. Uziom należy podłączyć do zacisków ochronnych słupów i szynę zera ochronnego szafki oświetleniowej. Rozmieszczenie opraw i prowadzenia obwodów oświetleniowych pokazano na rys. nr E Sterowanie oświetleniem. Sterowanie oświetleniem parku odbywać się będzie za pomocą programatora astronomicznego zamontowanego w szafie oświetleniowej. Godziny włączania i wyłączania ustalane są na podstawie danych z tablicy wschodów i zachodów słońca oraz poprawek wprowadzonych przez użytkownika. Programator cyfrowy jest przeznaczony do załączania i wyłączania obciążenia o świcie i o zmierzchu bez użycia zewnętrznej fotokomórki. Godziny wschodu i zachodu słońca są obliczone na podstawie zgromadzonych danych ( data, aktualna godzina, współrzędne geograficzne miejsca zainstalowania) w pamięci programatora. Urządzenie to pozwala zredukować wydatki na oświetlenie do poziomu oczekiwań użytkownika, zamontowany w szafie oświetleniowej i odpowiednio zaprogramowany nie wymaga dodatkowej ingerencji. Steruje oświetleniem w cyklu rocznym. Jednokrotnie zaprogramowany pozwala na wieloletnie i niemal bezobsługowe sterowanie oświetleniem przy wysokiej dokładności zapalania i gaszenia lamp. 5. Instalacja przeciwporażeniowa. Zgodnie z obowiązującymi przepisami i normami ochronę przed porażeniem prądem elektrycznym należy zapewnić przez: - szybkie samoczynne wyłączenie zasilania obwodu, - zastosowanie przewodu ochronnego PE. III. Uwagi końcowe 1. Wszystkie prace wykonać zgodnie z obowiązującymi normami i warunkami technicznymi. 2. Po zakończeniu prac wykonać odpowiednie pomiary i zamieścić je w protokołach pomiaru. IV. Obliczenia techniczne. 1.Bilans mocy, dobór kabla zasilającego i zabezpieczeń. 1.1 obwód oświetlenia nr 1. 3x75W +3x50W= 375W IB = 1,60A IN = 10,00A Kabel zasilający YKY 3x2,5 mm2 o Iz= 29A kabel układany w ziemi w rurze ochronnej Strona 6

ochrony przeciwporażeniowej w urządzeniach elektroenergetycznych na napięcie do 1kV oraz instrukcją montażu tych urządzeń.

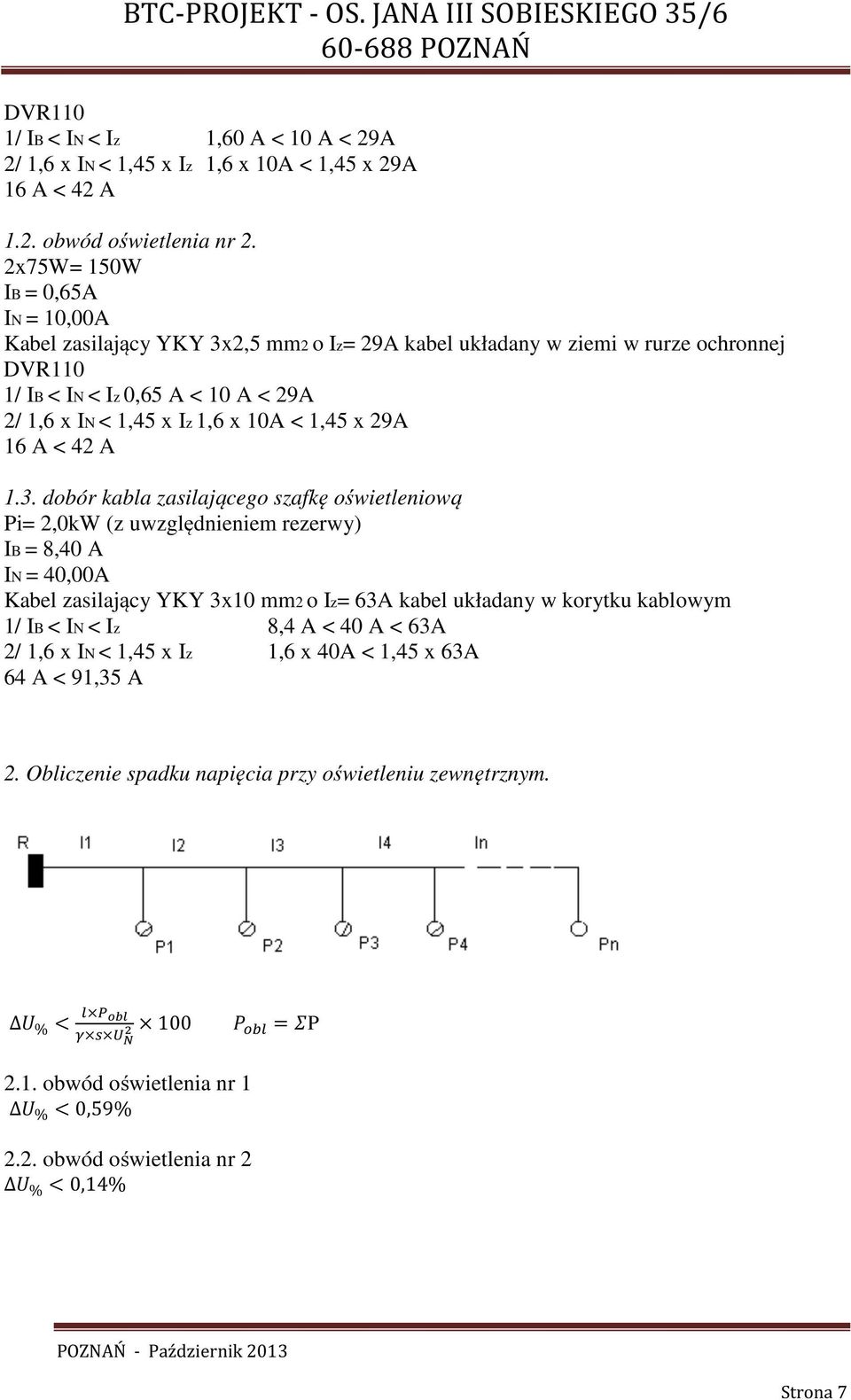

7 DVR110 1/ IB < IN < Iz 1,60 A < 10 A < 29A 2/ 1,6 x IN < 1,45 x Iz 1,6 x 10A < 1,45 x 29A 16 A < 42 A 1.2. obwód oświetlenia nr 2. 2x75W= 150W IB = 0,65A IN = 10,00A Kabel zasilający YKY 3x2,5 mm2 o Iz= 29A kabel układany w ziemi w rurze ochronnej DVR110 1/ IB < IN < Iz 0,65 A < 10 A < 29A 2/ 1,6 x IN < 1,45 x Iz 1,6 x 10A < 1,45 x 29A 16 A < 42 A 1.3. dobór kabla zasilającego szafkę oświetleniową Pi= 2,0kW (z uwzględnieniem rezerwy) IB = 8,40 A IN = 40,00A Kabel zasilający YKY 3x10 mm2 o Iz= 63A kabel układany w korytku kablowym 1/ IB < IN < Iz 8,4 A < 40 A < 63A 2/ 1,6 x IN < 1,45 x Iz 1,6 x 40A < 1,45 x 63A 64 A < 91,35 A 2. Obliczenie spadku napięcia przy oświetleniu zewnętrznym. % 100 P 2.1. obwód oświetlenia nr 1 % 0,59% 2.2. obwód oświetlenia nr 2 % 0,14% Strona 7

8 V. Bezpieczeństwo i ochrona zdrowia. W czasie kopania rowu dla kabli należy szczególnie uważać na istniejące kable energetyczne, teletechniczne, wodę, gaz i kanalizacje znajdujące się w ziemi, aby nie uległy uszkodzeniu. Na trasie kopania znajduje się światłowód którego przebieg należy ustalić z inwestorem. Istniejące kable biegnące w pobliżu wykopu powinny być bez napięcia. Wykopane rowy należy oznaczyć specjalną taśmą informacyjną w kolorze biało-czerwonym. Pracownicy wykonujący prace elektroenergetyczne powinni posiadać odpowiednie uprawnienia i być przeszkoleni w sprawach BHP w zakresie wykonywanych prac. Strona 8
