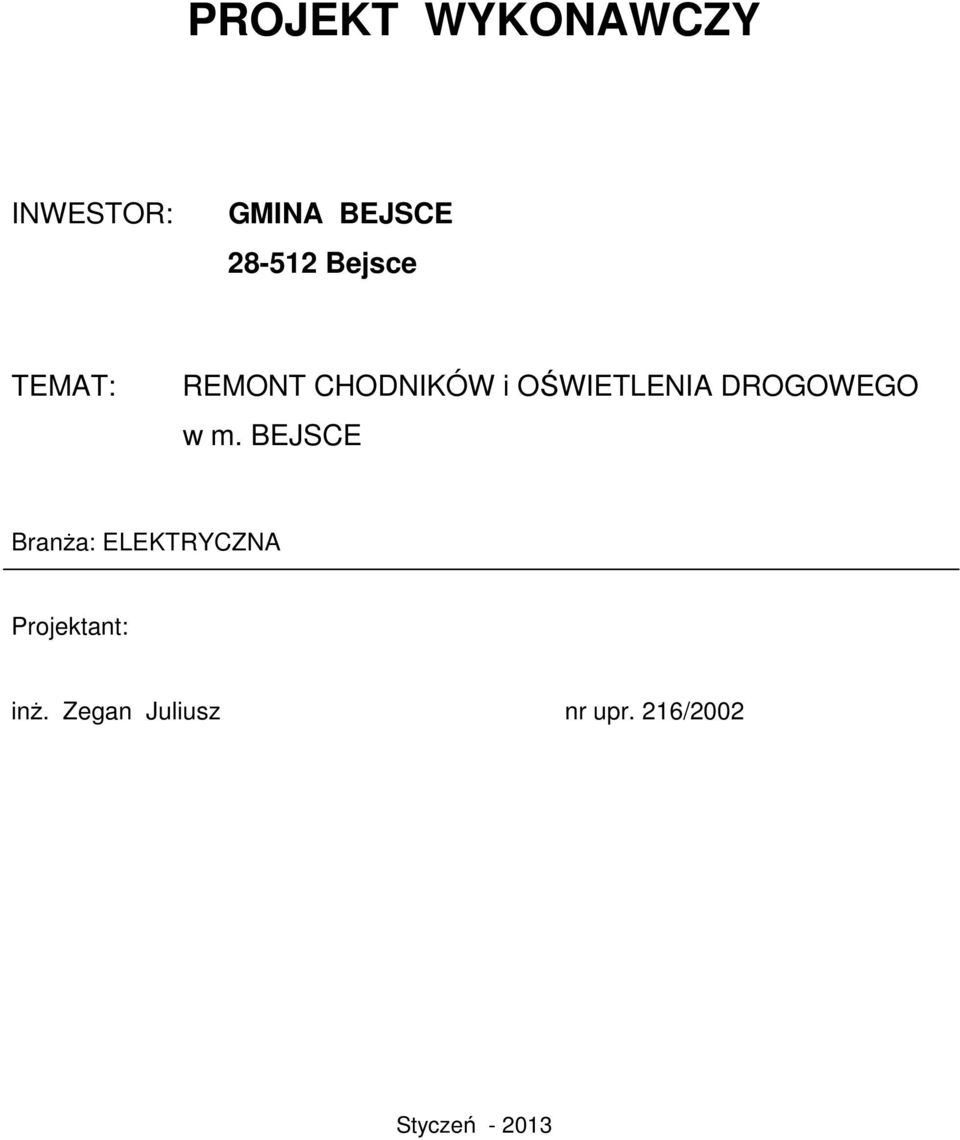

1 PROJEKT WYKONAWCZY INWESTOR: GMINA BEJSCE Bejsce TEMAT: REMONT CHODNIKÓW i OŚWIETLENIA DROGOWEGO w m. BEJSCE Branża: ELEKTRYCZNA Projektant: inż. Zegan Juliusz nr upr. 216/2002 Styczeń

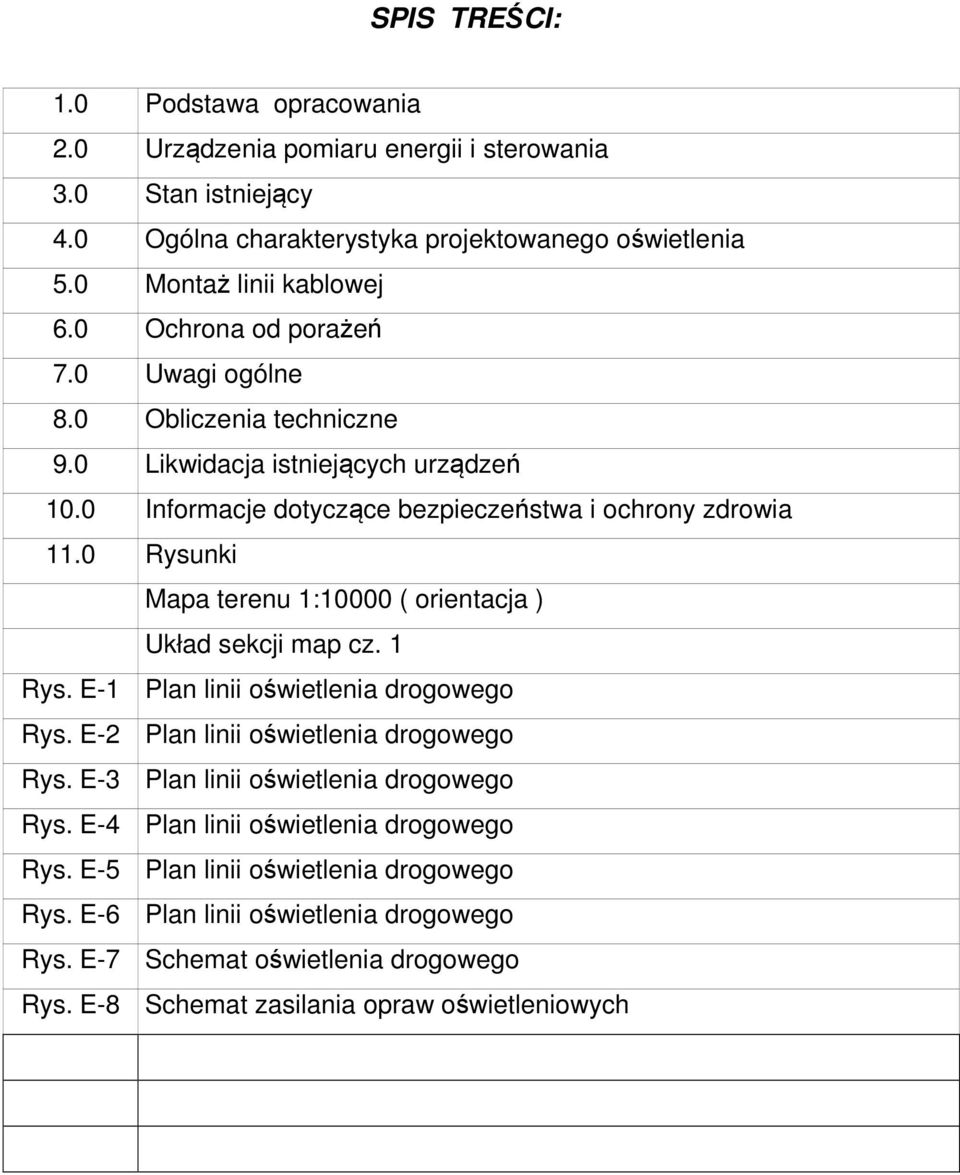

2 SPIS TREŚCI: 1.0 Podstawa opracowania 2.0 Urządzenia pomiaru energii i sterowania 3.0 Stan istniejący 4.0 Ogólna charakterystyka projektowanego oświetlenia 5.0 Montaż linii kablowej 6.0 Ochrona od porażeń 7.0 Uwagi ogólne 8.0 Obliczenia techniczne 9.0 Likwidacja istniejących urządzeń 10.0 Informacje dotyczące bezpieczeństwa i ochrony zdrowia 11.0 Rysunki Mapa terenu 1:10000 ( orientacja ) Układ sekcji map cz. 1 Rys. E-1 Plan linii oświetlenia drogowego Rys. E-2 Plan linii oświetlenia drogowego Rys. E-3 Plan linii oświetlenia drogowego Rys. E-4 Plan linii oświetlenia drogowego Rys. E-5 Plan linii oświetlenia drogowego Rys. E-6 Plan linii oświetlenia drogowego Rys. E-7 Schemat oświetlenia drogowego Rys. E-8 Schemat zasilania opraw oświetleniowych

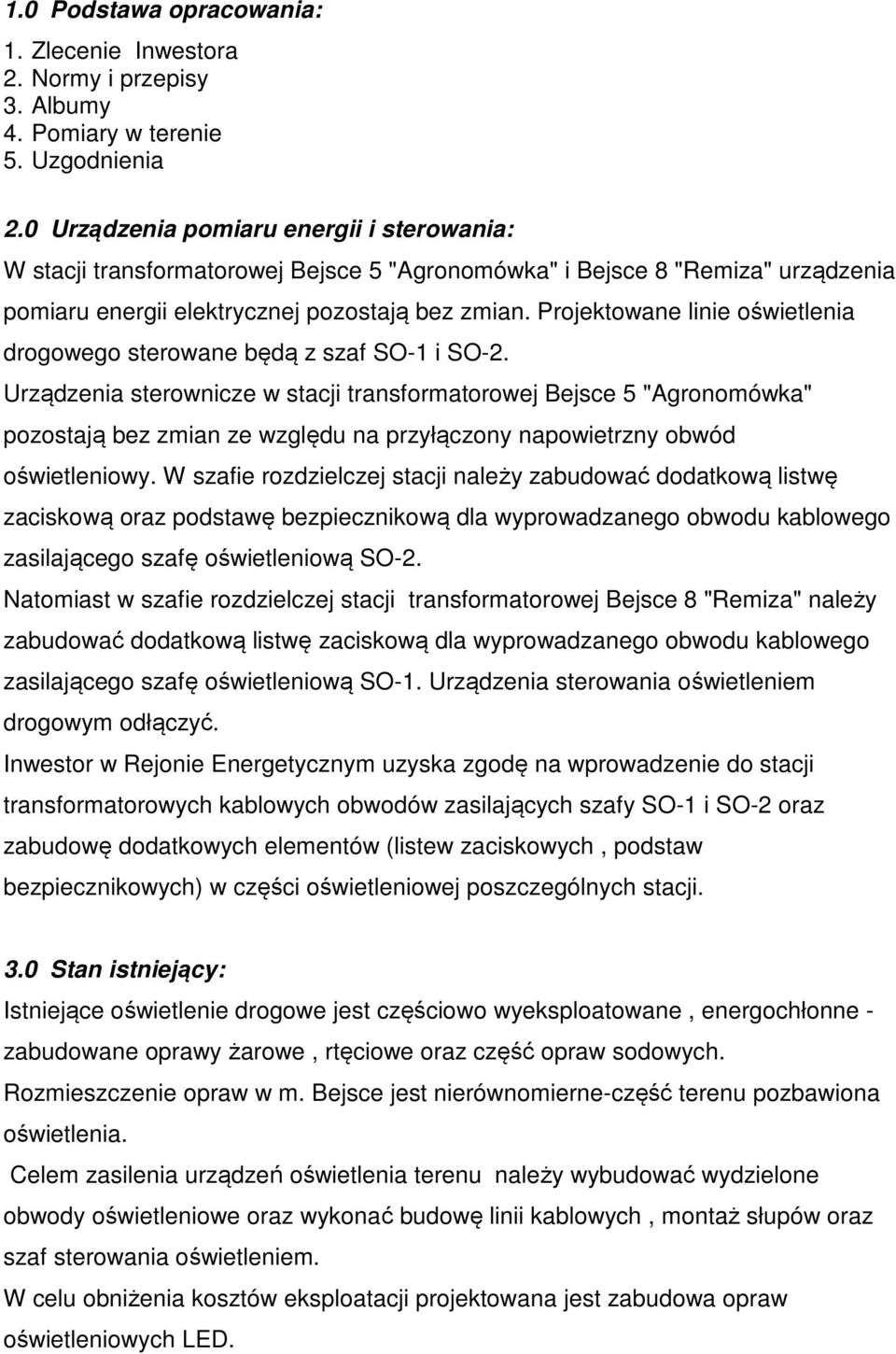

3 1.0 Podstawa opracowania: 1. Zlecenie Inwestora 2. Normy i przepisy 3. Albumy 4. Pomiary w terenie 5. Uzgodnienia 2.0 Urządzenia pomiaru energii i sterowania: W stacji transformatorowej Bejsce 5 "Agronomówka" i Bejsce 8 "Remiza" urządzenia pomiaru energii elektrycznej pozostają bez zmian. Projektowane linie oświetlenia drogowego sterowane będą z szaf SO-1 i SO-2. Urządzenia sterownicze w stacji transformatorowej Bejsce 5 "Agronomówka" pozostają bez zmian ze względu na przyłączony napowietrzny obwód oświetleniowy. W szafie rozdzielczej stacji należy zabudować dodatkową listwę zaciskową oraz podstawę bezpiecznikową dla wyprowadzanego obwodu kablowego zasilającego szafę oświetleniową SO-2. Natomiast w szafie rozdzielczej stacji transformatorowej Bejsce 8 "Remiza" należy zabudować dodatkową listwę zaciskową dla wyprowadzanego obwodu kablowego zasilającego szafę oświetleniową SO-1. Urządzenia sterowania oświetleniem drogowym odłączyć. Inwestor w Rejonie Energetycznym uzyska zgodę na wprowadzenie do stacji transformatorowych kablowych obwodów zasilających szafy SO-1 i SO-2 oraz zabudowę dodatkowych elementów (listew zaciskowych, podstaw bezpiecznikowych) w części oświetleniowej poszczególnych stacji. 3.0 Stan istniejący: Istniejące oświetlenie drogowe jest częściowo wyeksploatowane, energochłonne - zabudowane oprawy żarowe, rtęciowe oraz część opraw sodowych. Rozmieszczenie opraw w m. Bejsce jest nierównomierne-część terenu pozbawiona oświetlenia. Celem zasilenia urządzeń oświetlenia terenu należy wybudować wydzielone obwody oświetleniowe oraz wykonać budowę linii kablowych, montaż słupów oraz szaf sterowania oświetleniem. W celu obniżenia kosztów eksploatacji projektowana jest zabudowa opraw oświetleniowych LED.

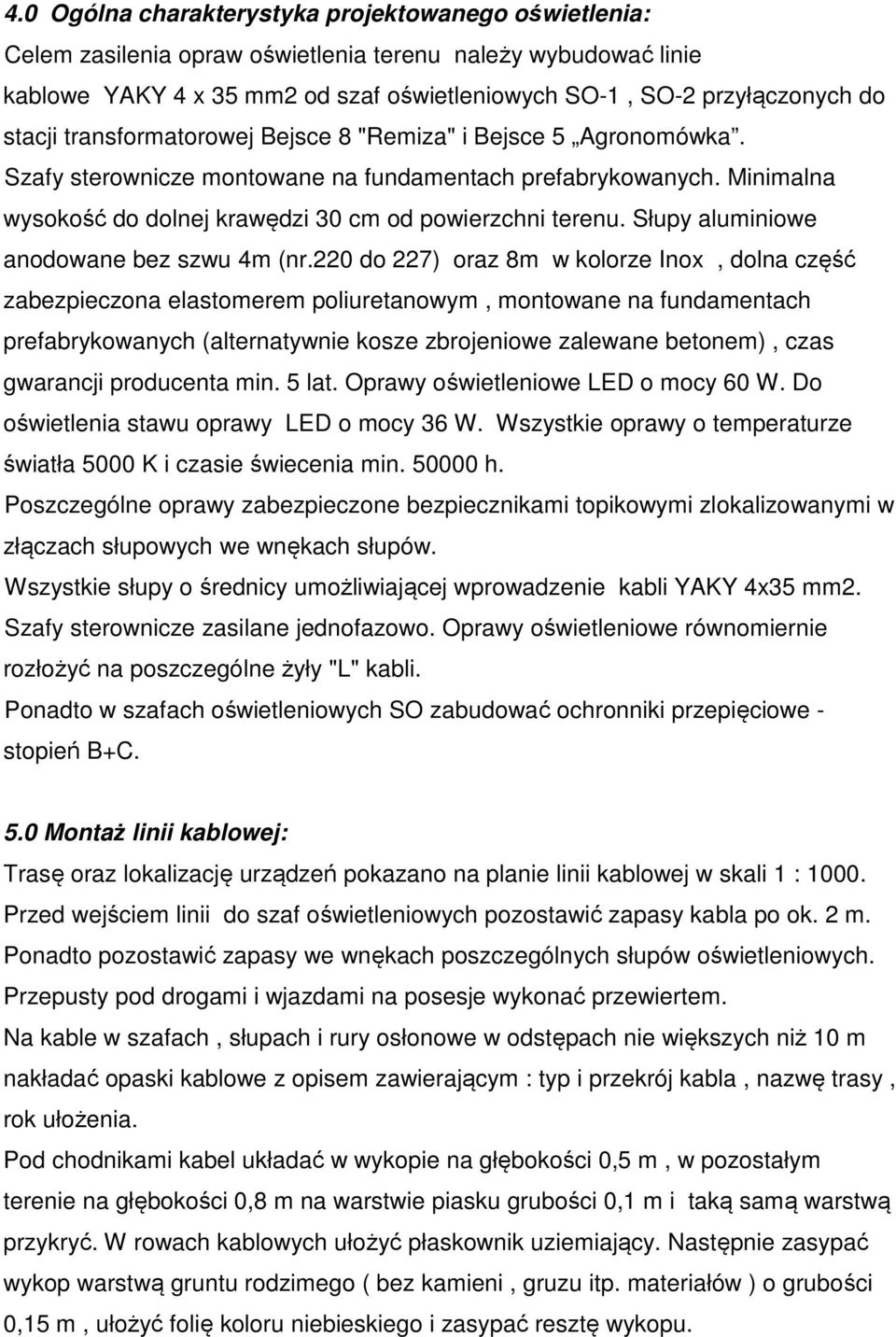

4 4.0 Ogólna charakterystyka projektowanego oświetlenia: Celem zasilenia opraw oświetlenia terenu należy wybudować linie kablowe YAKY 4 x 35 mm2 od szaf oświetleniowych SO-1, SO-2 przyłączonych do stacji transformatorowej Bejsce 8 "Remiza" i Bejsce 5 Agronomówka. Szafy sterownicze montowane na fundamentach prefabrykowanych. Minimalna wysokość do dolnej krawędzi 30 cm od powierzchni terenu. Słupy aluminiowe anodowane bez szwu 4m (nr.220 do 227) oraz 8m w kolorze Inox, dolna część zabezpieczona elastomerem poliuretanowym, montowane na fundamentach prefabrykowanych (alternatywnie kosze zbrojeniowe zalewane betonem), czas gwarancji producenta min. 5 lat. Oprawy oświetleniowe LED o mocy 60 W. Do oświetlenia stawu oprawy LED o mocy 36 W. Wszystkie oprawy o temperaturze światła 5000 K i czasie świecenia min h. Poszczególne oprawy zabezpieczone bezpiecznikami topikowymi zlokalizowanymi w złączach słupowych we wnękach słupów. Wszystkie słupy o średnicy umożliwiającej wprowadzenie kabli YAKY 4x35 mm2. Szafy sterownicze zasilane jednofazowo. Oprawy oświetleniowe równomiernie rozłożyć na poszczególne żyły "L" kabli. Ponadto w szafach oświetleniowych SO zabudować ochronniki przepięciowe - stopień B+C. 5.0 Montaż linii kablowej: Trasę oraz lokalizację urządzeń pokazano na planie linii kablowej w skali 1 : Przed wejściem linii do szaf oświetleniowych pozostawić zapasy kabla po ok. 2 m. Ponadto pozostawić zapasy we wnękach poszczególnych słupów oświetleniowych. Przepusty pod drogami i wjazdami na posesje wykonać przewiertem. Na kable w szafach, słupach i rury osłonowe w odstępach nie większych niż 10 m nakładać opaski kablowe z opisem zawierającym : typ i przekrój kabla, nazwę trasy, rok ułożenia. Pod chodnikami kabel układać w wykopie na głębokości 0,5 m, w pozostałym terenie na głębokości 0,8 m na warstwie piasku grubości 0,1 m i taką samą warstwą przykryć. W rowach kablowych ułożyć płaskownik uziemiający. Następnie zasypać wykop warstwą gruntu rodzimego ( bez kamieni, gruzu itp. materiałów ) o grubości 0,15 m, ułożyć folię koloru niebieskiego i zasypać resztę wykopu.

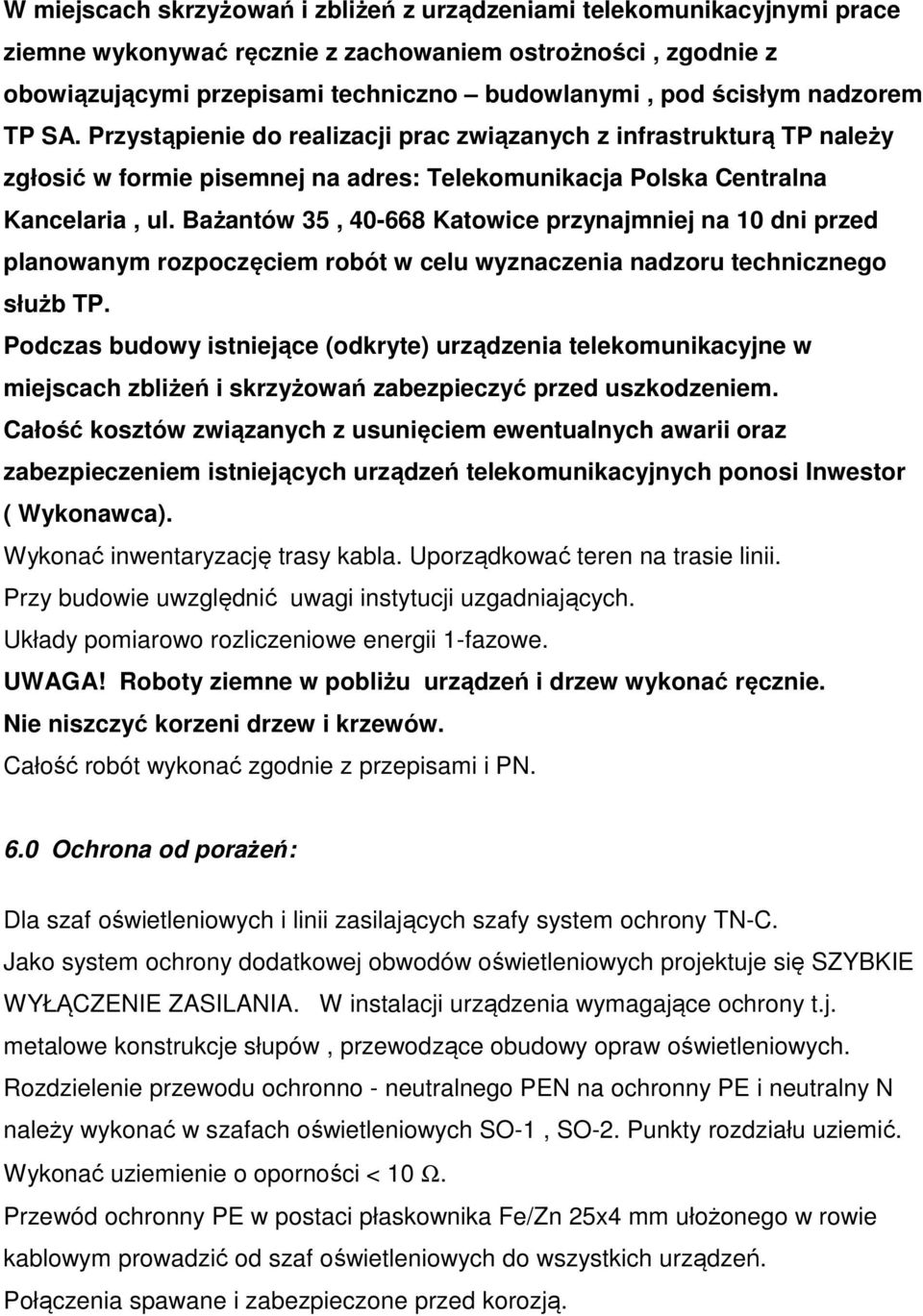

5 W miejscach skrzyżowań i zbliżeń z urządzeniami telekomunikacyjnymi prace ziemne wykonywać ręcznie z zachowaniem ostrożności, zgodnie z obowiązującymi przepisami techniczno budowlanymi, pod ścisłym nadzorem TP SA. Przystąpienie do realizacji prac związanych z infrastrukturą TP należy zgłosić w formie pisemnej na adres: Telekomunikacja Polska Centralna Kancelaria, ul. Bażantów 35, Katowice przynajmniej na 10 dni przed planowanym rozpoczęciem robót w celu wyznaczenia nadzoru technicznego służb TP. Podczas budowy istniejące (odkryte) urządzenia telekomunikacyjne w miejscach zbliżeń i skrzyżowań zabezpieczyć przed uszkodzeniem. Całość kosztów związanych z usunięciem ewentualnych awarii oraz zabezpieczeniem istniejących urządzeń telekomunikacyjnych ponosi Inwestor ( Wykonawca). Wykonać inwentaryzację trasy kabla. Uporządkować teren na trasie linii. Przy budowie uwzględnić uwagi instytucji uzgadniających. Układy pomiarowo rozliczeniowe energii 1-fazowe. UWAGA! Roboty ziemne w pobliżu urządzeń i drzew wykonać ręcznie. Nie niszczyć korzeni drzew i krzewów. Całość robót wykonać zgodnie z przepisami i PN. 6.0 Ochrona od porażeń: Dla szaf oświetleniowych i linii zasilających szafy system ochrony TN-C. Jako system ochrony dodatkowej obwodów oświetleniowych projektuje się SZYBKIE WYŁĄCZENIE ZASILANIA. W instalacji urządzenia wymagające ochrony t.j. metalowe konstrukcje słupów, przewodzące obudowy opraw oświetleniowych. Rozdzielenie przewodu ochronno - neutralnego PEN na ochronny PE i neutralny N należy wykonać w szafach oświetleniowych SO-1, SO-2. Punkty rozdziału uziemić. Wykonać uziemienie o oporności < 10 Ω. Przewód ochronny PE w postaci płaskownika Fe/Zn 25x4 mm ułożonego w rowie kablowym prowadzić od szaf oświetleniowych do wszystkich urządzeń. Połączenia spawane i zabezpieczone przed korozją.

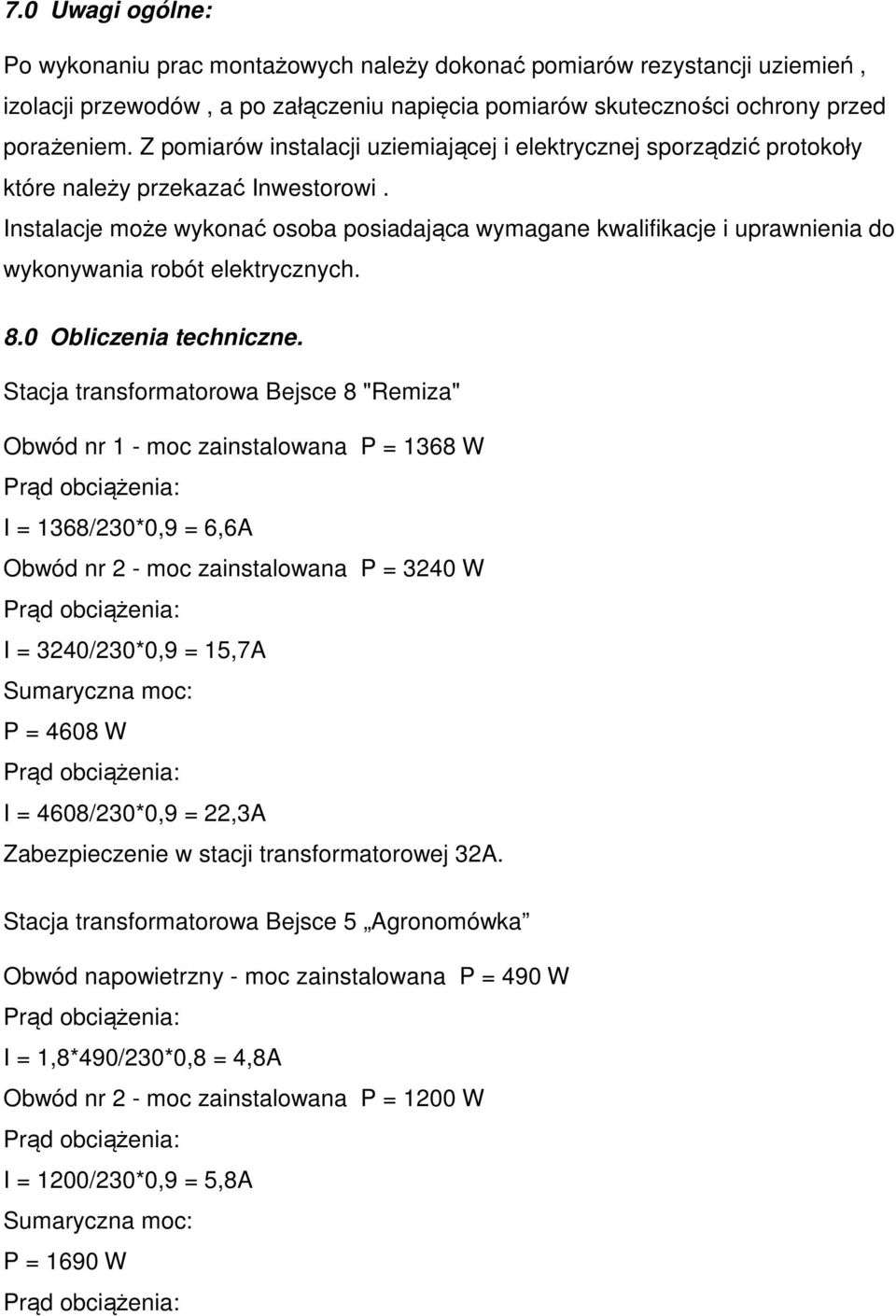

6 7.0 Uwagi ogólne: Po wykonaniu prac montażowych należy dokonać pomiarów rezystancji uziemień, izolacji przewodów, a po załączeniu napięcia pomiarów skuteczności ochrony przed porażeniem. Z pomiarów instalacji uziemiającej i elektrycznej sporządzić protokoły które należy przekazać Inwestorowi. Instalacje może wykonać osoba posiadająca wymagane kwalifikacje i uprawnienia do wykonywania robót elektrycznych. 8.0 Obliczenia techniczne. Stacja transformatorowa Bejsce 8 "Remiza" Obwód nr 1 - moc zainstalowana P = 1368 W I = 1368/230*0,9 = 6,6A Obwód nr 2 - moc zainstalowana P = 3240 W I = 3240/230*0,9 = 15,7A Sumaryczna moc: P = 4608 W I = 4608/230*0,9 = 22,3A Zabezpieczenie w stacji transformatorowej 32A. Stacja transformatorowa Bejsce 5 Agronomówka Obwód napowietrzny - moc zainstalowana P = 490 W I = 1,8*490/230*0,8 = 4,8A Obwód nr 2 - moc zainstalowana P = 1200 W I = 1200/230*0,9 = 5,8A Sumaryczna moc: P = 1690 W

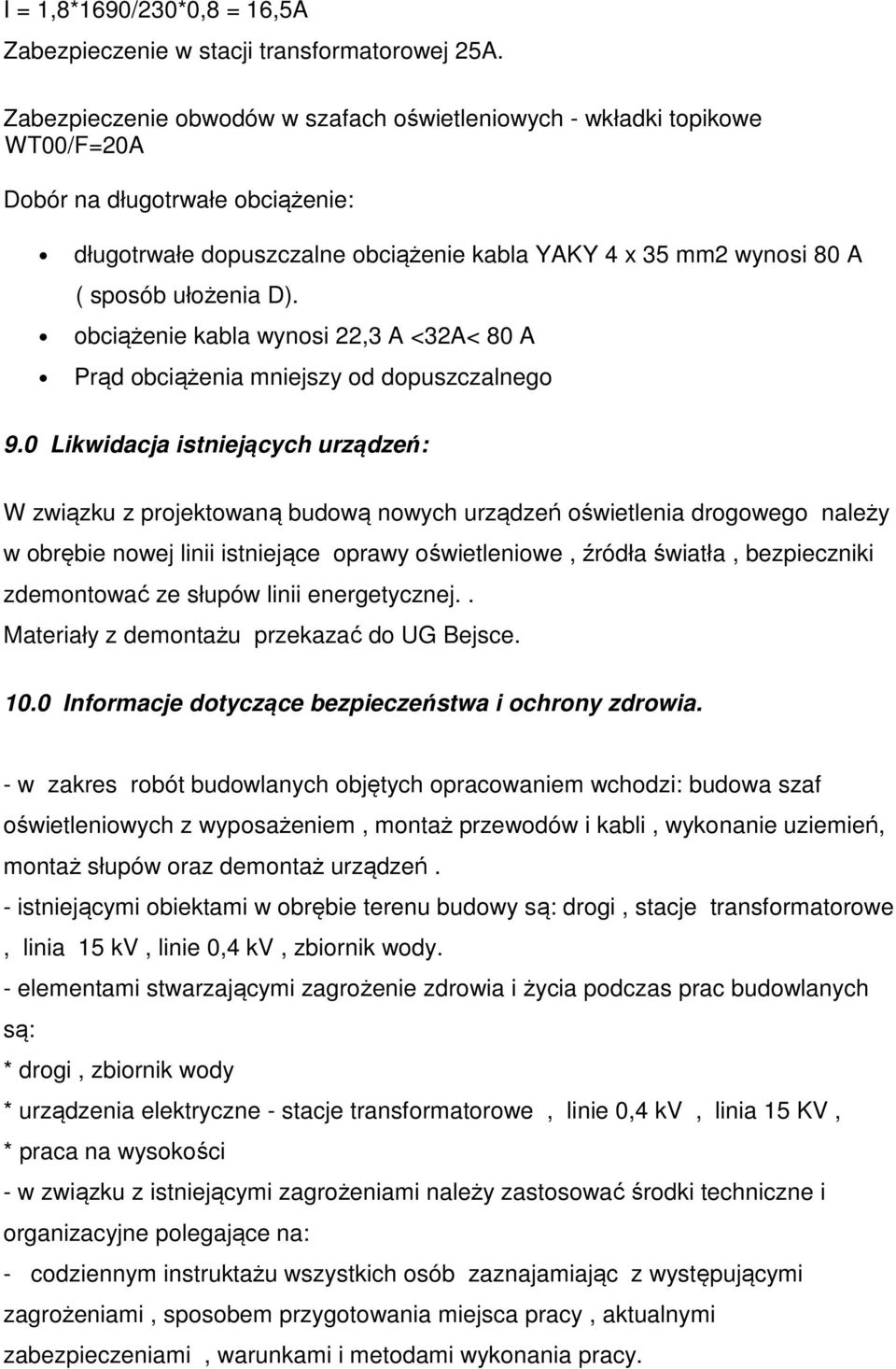

7 I = 1,8*1690/230*0,8 = 16,5A Zabezpieczenie w stacji transformatorowej 25A. Zabezpieczenie obwodów w szafach oświetleniowych - wkładki topikowe WT00/F=20A Dobór na długotrwałe obciążenie: długotrwałe dopuszczalne obciążenie kabla YAKY 4 x 35 mm2 wynosi 80 A ( sposób ułożenia D). obciążenie kabla wynosi 22,3 A <32A< 80 A Prąd obciążenia mniejszy od dopuszczalnego 9.0 Likwidacja istniejących urządzeń: W związku z projektowaną budową nowych urządzeń oświetlenia drogowego należy w obrębie nowej linii istniejące oprawy oświetleniowe, źródła światła, bezpieczniki zdemontować ze słupów linii energetycznej.. Materiały z demontażu przekazać do UG Bejsce Informacje dotyczące bezpieczeństwa i ochrony zdrowia. - w zakres robót budowlanych objętych opracowaniem wchodzi: budowa szaf oświetleniowych z wyposażeniem, montaż przewodów i kabli, wykonanie uziemień, montaż słupów oraz demontaż urządzeń. - istniejącymi obiektami w obrębie terenu budowy są: drogi, stacje transformatorowe, linia 15 kv, linie 0,4 kv, zbiornik wody. - elementami stwarzającymi zagrożenie zdrowia i życia podczas prac budowlanych są: * drogi, zbiornik wody * urządzenia elektryczne - stacje transformatorowe, linie 0,4 kv, linia 15 KV, * praca na wysokości - w związku z istniejącymi zagrożeniami należy zastosować środki techniczne i organizacyjne polegające na: - codziennym instruktażu wszystkich osób zaznajamiając z występującymi zagrożeniami, sposobem przygotowania miejsca pracy, aktualnymi zabezpieczeniami, warunkami i metodami wykonania pracy.

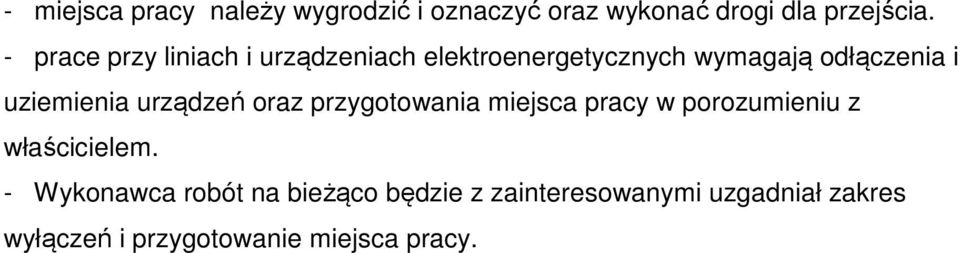

8 - miejsca pracy należy wygrodzić i oznaczyć oraz wykonać drogi dla przejścia. - prace przy liniach i urządzeniach elektroenergetycznych wymagają odłączenia i uziemienia urządzeń oraz przygotowania miejsca pracy w porozumieniu z właścicielem. - Wykonawca robót na bieżąco będzie z zainteresowanymi uzgadniał zakres wyłączeń i przygotowanie miejsca pracy.
