- 1 - nr 1 Rzut mieszkania nr 5 instalacje elektryczne nr 2 Schemat ideowy tablicy,,tm nr 3 Schemat szyny wyrównawczej

Wielkość: px
Rozpocząć pokaz od strony:

Download "- 1 - nr 1 Rzut mieszkania nr 5 instalacje elektryczne nr 2 Schemat ideowy tablicy,,tm nr 3 Schemat szyny wyrównawczej"

Transkrypt

1 - 1 - Spis treści 1 Umowa z Enea 2 Opis techniczny 3 Obliczenia techniczne 4 Rysunki: nr 1 Rzut mieszkania nr 5 instalacje elektryczne nr 2 Schemat ideowy tablicy,,tm nr 3 Schemat szyny wyrównawczej

2 - 3 - Opis techniczny Do projektu budowlano-wykonawczego instalacji elektrycznych dla mieszkania nr 5 w budynku mieszkalnym w Szczecinie przy ulicy Pocztowej 29a. Podstawa opracowania Projekt budowlano-wykonawczy opracowano w ramach projektu architektury, konstrukcji i technologii sanitarnej. Dane wyjściowe 1. Umowa z Enea 2. Rzut mieszkania 3. Dane zebrane przez projektanta Zakres opracowania Projekt budowlano-wykonawczy obejmuje wybudowanie nowych instalacji elektrycznych dla istniejącego mieszkania nr 5 w budynku mieszkalnym w Szczecinie przy ulicy Pocztowej 29a. Tablica,,TM Projektowaną tablicę bezpiecznikową osłoniętą drzwiczkami stalowymi zamykaną na zamek zapadkowy usytuowano w korytarzu we wnęce. Tablicę naleŝy wyposaŝyć w osprzęt typu S301, ochronniki przepięciowe typu DEHNguard 275, wyłączniki róŝnicowoprądowe P312-30mA, P302-30mA. Tablicę rozdzielcza naleŝy zasilić przewodem typu YDY3x4mm z tablicy piętrowej poprzez układ pomiarowy. Obok tablicy mieszkaniowej w istniejącej wnęce naleŝy zamontować układ pomiarowy. Instalacja elektryczna wewnętrzna Instalację elektryczną oświetleniową naleŝy wykonać przewodem typu YDYp 3,(4) x 1,5mm² p.t. z osprzętem p.t. Przewidziano oprawy oświetleniowe jako Ŝarowe. Wyłączniki, przełączniki mocować na wys. 1,2m. W pomieszczeniach wilgotnych stosować osprzęt szczelny. Przy wypustach górnych i bocznych pozostawić zapas przewodu około 10cm dla umocowania złącza świecznikowego. Gniazda wtykowe Obwody gniazd wtykowych naleŝy wykonać przewodem typu YDYp 3 x 2,5mm² p.t. z osprzętem p.t. W pomieszczeniach wilgotnych stosować osprzęt szczelny. W pomieszczeniu WC i łazienki gniazda wtykowe mocować na wysokości 1m, w kuchni na wysokości 1,1m, w pozostałych pomieszczeniach na wysokości 0,3m nad listwą przypodłogową. Zasilanie pralki naleŝy wykonać z

3 - 4 - osobnego obwodu, zasilanie pieca gazowego naleŝy wykonać z osobnego obwodu. Instalacja dzwonkowa Instalacje dzwonkową naleŝy wykonać przewodem typu YDYp 2x1,5mm 2. Dzwonek elektryczny 230V naleŝy zamocować nad drzwiami wejściowymi. Instalacja domofonowa Istniejący aparat domofonowy naleŝy przenieś na drugą ścianę i stniejące przewody przedłuŝyć. Przeprowadzić konserwację aparatu domofonowego. Instalacja teletechniczna W przedpokoju naleŝy zamontować puszkę 150x150. Od puszki rewizyjnej w mieszkaniu do gniazda telefonu w mieszkaniu naleŝy zamontować przewód telefoniczny typu YTKSY 3x2x0,5 w rurze z PCV p.t. Od puszki rozgałęźnej 150x150 w mieszkaniu usytuowanej w przedpokoju do gniazda RTV naleŝy ułoŝyć przewód typu RG6 w rurze PCV Wentylacja W pomieszczeniu aneksu kuchennego naleŝy zamontować wentylator kanałowy z układem elektronicznym, załączany razem z oświetleniem. Instalacja wyrównawcza W pomieszczeniu łazienek pod umywalkami naleŝy zamontować szynę wyrównawczą. Wszystkie rury metalowe naleŝy połączyć za pomocą przewodu DY6mm +RL-18 p.t. z szyną wyrównawczą. Instalacja przeciwporaŝeniowa Jako dodatkową ochronę przeciwporaŝeniową zastosowano samoczynne wyłączanie i wyłącznik róŝnicowoprądowy 30mA. Przewód neutralny oznaczyć kolorem niebieskim. Przewód ochronny oznaczyć kolorem Ŝółtozielonym. Uwaga Po zakończeniu robót do odbioru naleŝy elektrycznych. dostarczyć protokoły pomiarów

4 - 5 - Obliczenia techniczne Dobόr zabezpieczeń, przewodόw obliczenie spadku napięcia. Dobόr zabezpieczeń, przekrόj przewodόw Zasilanie kablowe Napięcie sieci 230V. System ochronny samoczynne wyłączanie zasilania. Obliczenie mocy dla,,tm Po =3,2kW Jo = 16A Przyjmuję zabezpieczenie typu 3xS301/C20A Istniejący kabel zasilający YDY3x4mm² Obliczanie spadku napięcia Delta U% = 100x2 x 3,2 x 2 56 x 4x 230 x 230 = 0,01% Ochrona samoczynne wyłączanie i wyłącznik róŝnicowoprądowy 30mA.

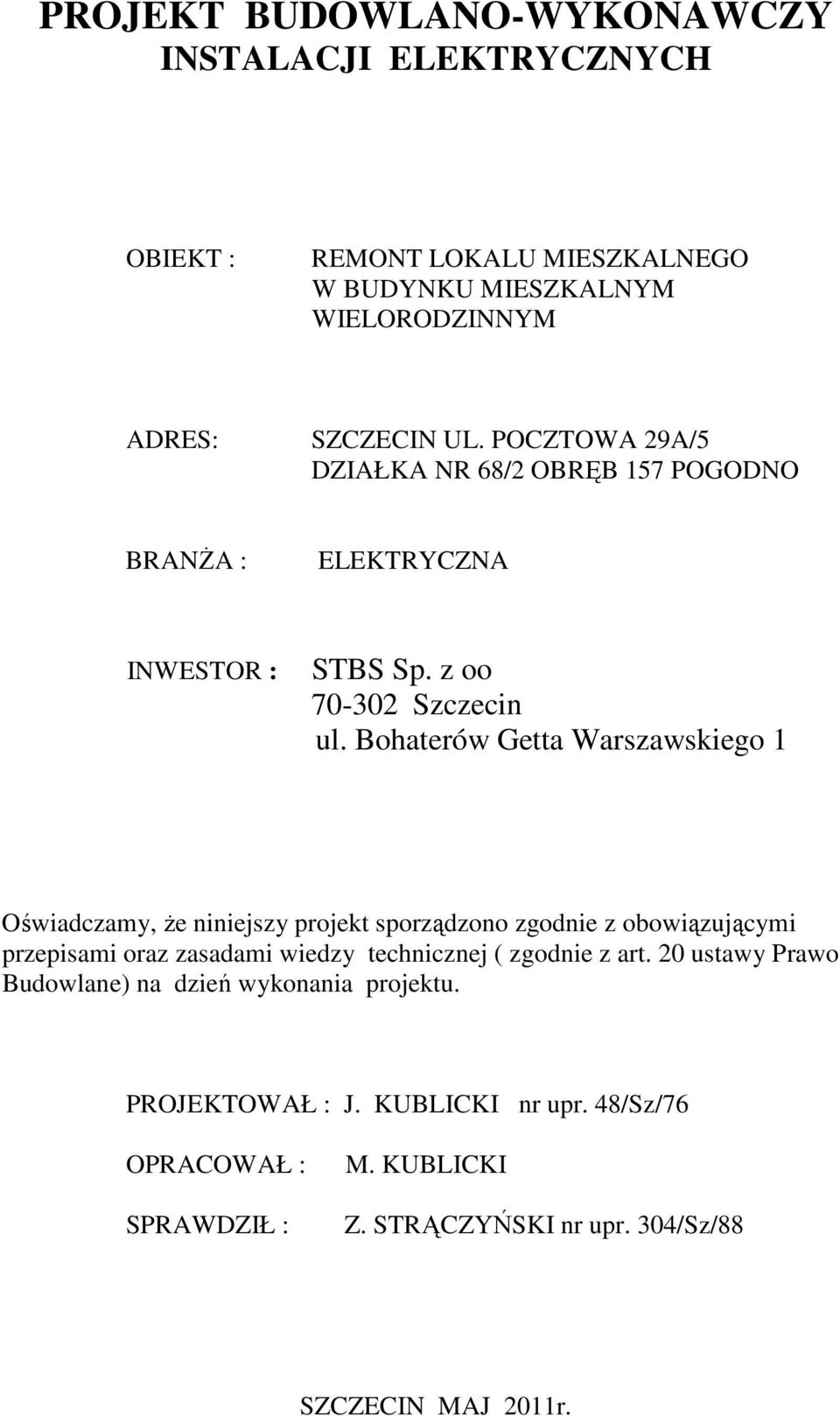

5 PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI ELEKTRYCZNYCH OBIEKT : REMONT LOKALU MIESZKALNEGO W BUDYNKU MIESZKALNYM WIELORODZINNYM ADRES: SZCZECIN UL. POCZTOWA 29A/5 DZIAŁKA NR 68/2 OBRĘB 157 POGODNO BRANśA : ELEKTRYCZNA INWESTOR : STBS Sp. z oo Szczecin ul. Bohaterów Getta Warszawskiego 1 Oświadczamy, Ŝe niniejszy projekt sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej ( zgodnie z art. 20 ustawy Prawo Budowlane) na dzień wykonania projektu. PROJEKTOWAŁ : J. KUBLICKI nr upr. 48/Sz/76 OPRACOWAŁ : SPRAWDZIŁ : M. KUBLICKI Z. STRĄCZYŃSKI nr upr. 304/Sz/88 SZCZECIN MAJ 2011r.
