Załącznik nr 1 a OPIS PRZEDMIOTU ZAMÓWIENIA

Wielkość: px

Rozpocząć pokaz od strony:

Download "Załącznik nr 1 a OPIS PRZEDMIOTU ZAMÓWIENIA"

Lech Czerwiński
7 lat temu
Przeglądów:

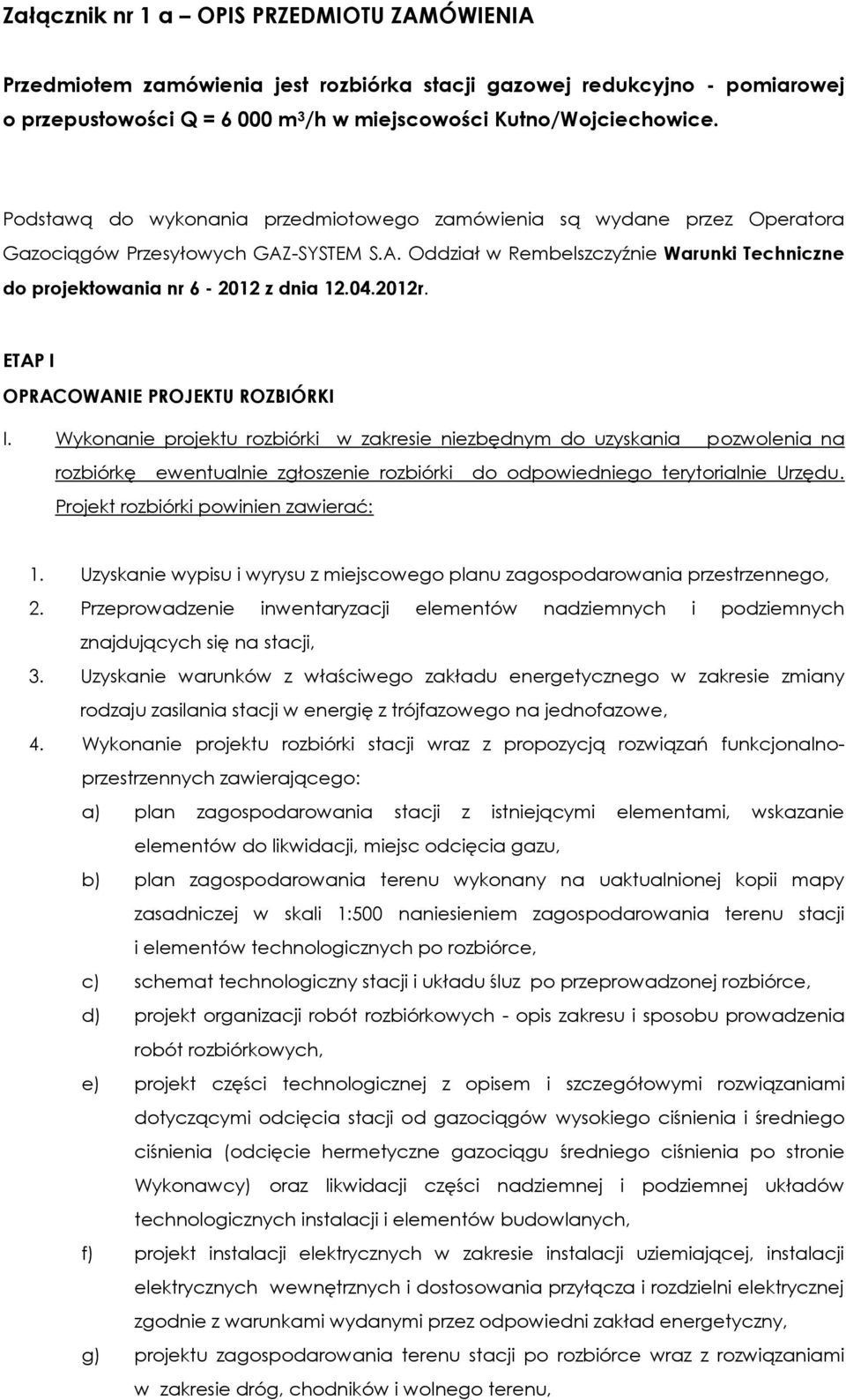

1 Załącznik nr 1 a OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest rozbiórka stacji gazowej redukcyjno - pomiarowej o przepustowości Q = m 3 /h w miejscowości /Wojciechowice. Podstawą do wykonania przedmiotowego zamówienia są wydane przez Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie Warunki Techniczne do projektowania nr z dnia r. ETAP I OPRACOWANIE PROJEKTU ROZBIÓRKI I. Wykonanie projektu rozbiórki w zakresie niezbędnym do uzyskania pozwolenia na rozbiórkę ewentualnie zgłoszenie rozbiórki do odpowiedniego terytorialnie Urzędu. Projekt rozbiórki powinien zawierać: 1. Uzyskanie wypisu i wyrysu z miejscowego planu zagospodarowania przestrzennego, 2. Przeprowadzenie inwentaryzacji elementów nadziemnych i podziemnych znajdujących się na stacji, 3. Uzyskanie warunków z właściwego zakładu energetycznego w zakresie zmiany rodzaju zasilania stacji w energię z trójfazowego na jednofazowe, 4. Wykonanie projektu rozbiórki stacji wraz z propozycją rozwiązań funkcjonalnoprzestrzennych zawierającego: a) plan zagospodarowania stacji z istniejącymi elementami, wskazanie elementów do likwidacji, miejsc odcięcia gazu, b) plan zagospodarowania terenu wykonany na uaktualnionej kopii mapy zasadniczej w skali 1:500 naniesieniem zagospodarowania terenu stacji i elementów technologicznych po rozbiórce, c) schemat technologiczny stacji i układu śluz po przeprowadzonej rozbiórce, d) projekt organizacji robót rozbiórkowych - opis zakresu i sposobu prowadzenia robót rozbiórkowych, e) projekt części technologicznej z opisem i szczegółowymi rozwiązaniami dotyczącymi odcięcia stacji od gazociągów wysokiego ciśnienia i średniego ciśnienia (odcięcie hermetyczne gazociągu średniego ciśnienia po stronie Wykonawcy) oraz likwidacji części nadziemnej i podziemnej układów technologicznych instalacji i elementów budowlanych, f) projekt instalacji elektrycznych w zakresie instalacji uziemiającej, instalacji elektrycznych wewnętrznych i dostosowania przyłącza i rozdzielni elektrycznej zgodnie z warunkami wydanymi przez odpowiedni zakład energetyczny, g) projektu zagospodarowania terenu stacji po rozbiórce wraz z rozwiązaniami w zakresie dróg, chodników i wolnego terenu,

2012r. ETAP I OPRACOWANIE PROJEKTU ROZBIÓRKI I.

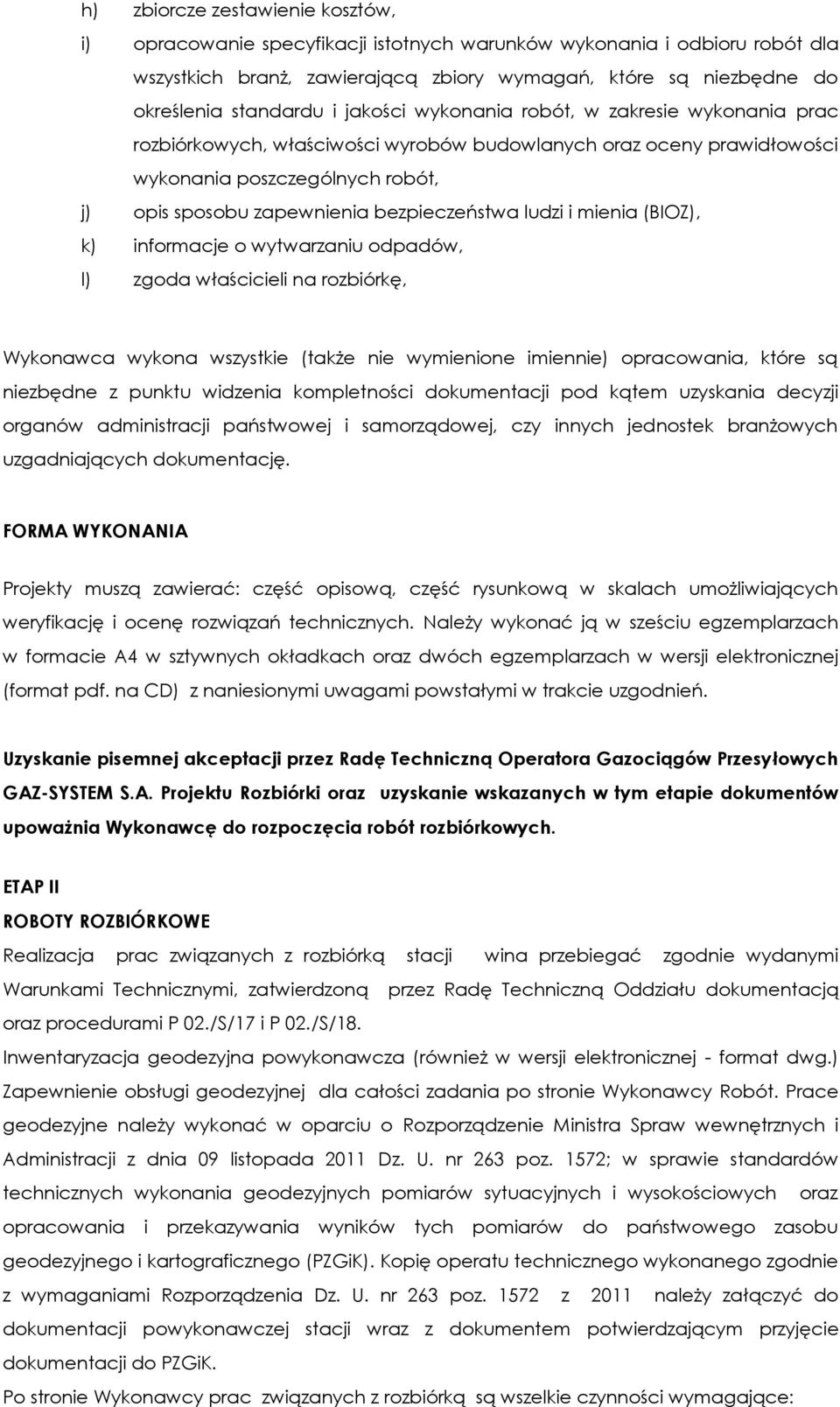

2 h) zbiorcze zestawienie kosztów, i) opracowanie specyfikacji istotnych warunków wykonania i odbioru robót dla wszystkich branż, zawierającą zbiory wymagań, które są niezbędne do określenia standardu i jakości wykonania robót, w zakresie wykonania prac rozbiórkowych, właściwości wyrobów budowlanych oraz oceny prawidłowości wykonania poszczególnych robót, j) opis sposobu zapewnienia bezpieczeństwa ludzi i mienia (BIOZ), k) informacje o wytwarzaniu odpadów, l) zgoda właścicieli na rozbiórkę, Wykonawca wykona wszystkie (także nie wymienione imiennie) opracowania, które są niezbędne z punktu widzenia kompletności dokumentacji pod kątem uzyskania decyzji organów administracji państwowej i samorządowej, czy innych jednostek branżowych uzgadniających dokumentację. FORMA WYKONANIA Projekty muszą zawierać: część opisową, część rysunkową w skalach umożliwiających weryfikację i ocenę rozwiązań technicznych. Należy wykonać ją w sześciu egzemplarzach w formacie A4 w sztywnych okładkach oraz dwóch egzemplarzach w wersji elektronicznej (format pdf. na CD) z naniesionymi uwagami powstałymi w trakcie uzgodnień. Uzyskanie pisemnej akceptacji przez Radę Techniczną Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Projektu Rozbiórki oraz uzyskanie wskazanych w tym etapie dokumentów upoważnia Wykonawcę do rozpoczęcia robót rozbiórkowych. ETAP II ROBOTY ROZBIÓRKOWE Realizacja prac związanych z rozbiórką stacji wina przebiegać zgodnie wydanymi Warunkami Technicznymi, zatwierdzoną przez Radę Techniczną Oddziału dokumentacją oraz procedurami P 02./S/17 i P 02./S/18. Inwentaryzacja geodezyjna powykonawcza (również w wersji elektronicznej - format dwg.) Zapewnienie obsługi geodezyjnej dla całości zadania po stronie Wykonawcy Robót. Prace geodezyjne należy wykonać w oparciu o Rozporządzenie Ministra Spraw wewnętrznych i Administracji z dnia 09 listopada 2011 Dz. U. nr 263 poz. 1572; w sprawie standardów technicznych wykonania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego (PZGiK). Kopię operatu technicznego wykonanego zgodnie z wymaganiami Rozporządzenia Dz. U. nr 263 poz z 2011 należy załączyć do dokumentacji powykonawczej stacji wraz z dokumentem potwierdzającym przyjęcie dokumentacji do PZGiK. Po stronie Wykonawcy prac związanych z rozbiórką są wszelkie czynności wymagające:

ludzi i mienia (BIOZ), k) informacje o wytwarzaniu odpadów, l) zgoda właścicieli na rozbiórkę, Wykonawca wykona wszystkie (także nie wymienione imiennie) opracowania, które są niezbędne z punktu

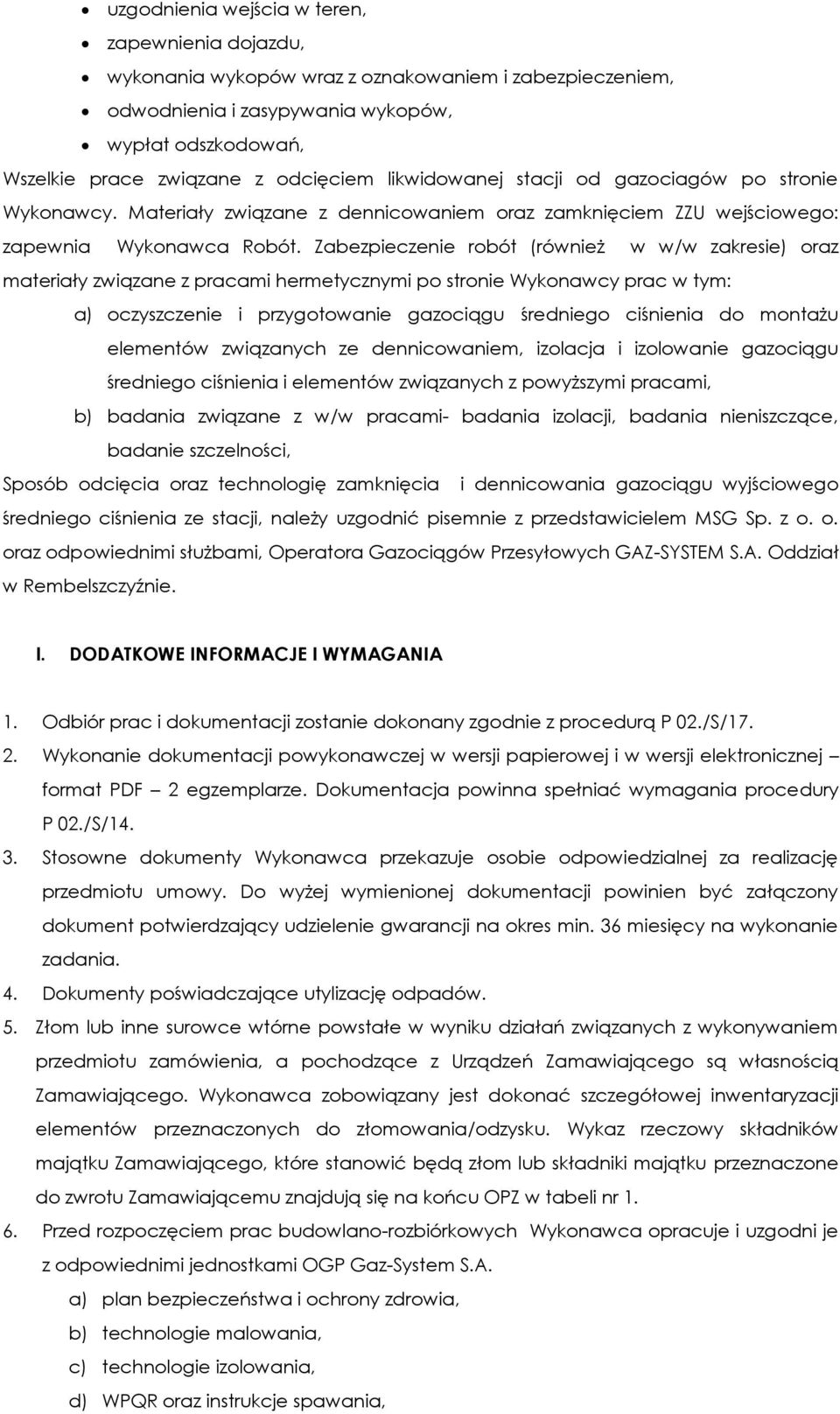

3 uzgodnienia wejścia w teren, zapewnienia dojazdu, wykonania wykopów wraz z oznakowaniem i zabezpieczeniem, odwodnienia i zasypywania wykopów, wypłat odszkodowań, Wszelkie prace związane z odcięciem likwidowanej stacji od gazociagów po stronie Wykonawcy. Materiały związane z dennicowaniem oraz zamknięciem ZZU wejściowego: zapewnia Wykonawca Robót. Zabezpieczenie robót (również w w/w zakresie) oraz materiały związane z pracami hermetycznymi po stronie Wykonawcy prac w tym: a) oczyszczenie i przygotowanie gazociągu średniego ciśnienia do montażu elementów związanych ze dennicowaniem, izolacja i izolowanie gazociągu średniego ciśnienia i elementów związanych z powyższymi pracami, b) badania związane z w/w pracami- badania izolacji, badania nieniszczące, badanie szczelności, Sposób odcięcia oraz technologię zamknięcia i dennicowania gazociągu wyjściowego średniego ciśnienia ze stacji, należy uzgodnić pisemnie z przedstawicielem MSG Sp. z o. o. oraz odpowiednimi służbami, Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. Oddział w Rembelszczyźnie. I. DODATKOWE INFORMACJE I WYMAGANIA 1. Odbiór prac i dokumentacji zostanie dokonany zgodnie z procedurą P 02./S/ Wykonanie dokumentacji powykonawczej w wersji papierowej i w wersji elektronicznej format PDF 2 egzemplarze. Dokumentacja powinna spełniać wymagania procedury P 02./S/ Stosowne dokumenty Wykonawca przekazuje osobie odpowiedzialnej za realizację przedmiotu umowy. Do wyżej wymienionej dokumentacji powinien być załączony dokument potwierdzający udzielenie gwarancji na okres min. 36 miesięcy na wykonanie zadania. 4. Dokumenty poświadczające utylizację odpadów. 5. Złom lub inne surowce wtórne powstałe w wyniku działań związanych z wykonywaniem przedmiotu zamówienia, a pochodzące z Urządzeń Zamawiającego są własnością Zamawiającego. Wykonawca zobowiązany jest dokonać szczegółowej inwentaryzacji elementów przeznaczonych do złomowania/odzysku. Wykaz rzeczowy składników majątku Zamawiającego, które stanowić będą złom lub składniki majątku przeznaczone do zwrotu Zamawiającemu znajdują się na końcu OPZ w tabeli nr Przed rozpoczęciem prac budowlano-rozbiórkowych Wykonawca opracuje i uzgodni je z odpowiednimi jednostkami OGP Gaz-System S.A. a) plan bezpieczeństwa i ochrony zdrowia, b) technologie malowania, c) technologie izolowania, d) WPQR oraz instrukcje spawania,

Zabezpieczenie robót (również w w/w zakresie) oraz materiały związane z pracami hermetycznymi po stronie Wykonawcy prac w tym: a) oczyszczenie i przygotowanie gazociągu średniego ciśnienia do montażu

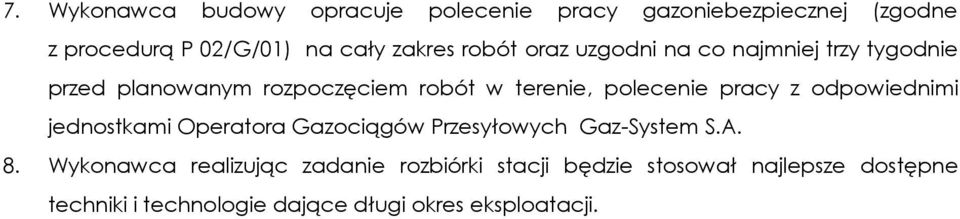

4 7. Wykonawca budowy opracuje polecenie pracy gazoniebezpiecznej (zgodne z procedurą P 02/G/01) na cały zakres robót oraz uzgodni na co najmniej trzy tygodnie przed planowanym rozpoczęciem robót w terenie, polecenie pracy z odpowiednimi jednostkami Operatora Gazociągów Przesyłowych Gaz-System S.A. 8. Wykonawca realizując zadanie rozbiórki stacji będzie stosował najlepsze dostępne techniki i technologie dające długi okres eksploatacji.

pracy z odpowiednimi jednostkami Operatora Gazociągów Przesyłowych Gaz-System S.A. 8.

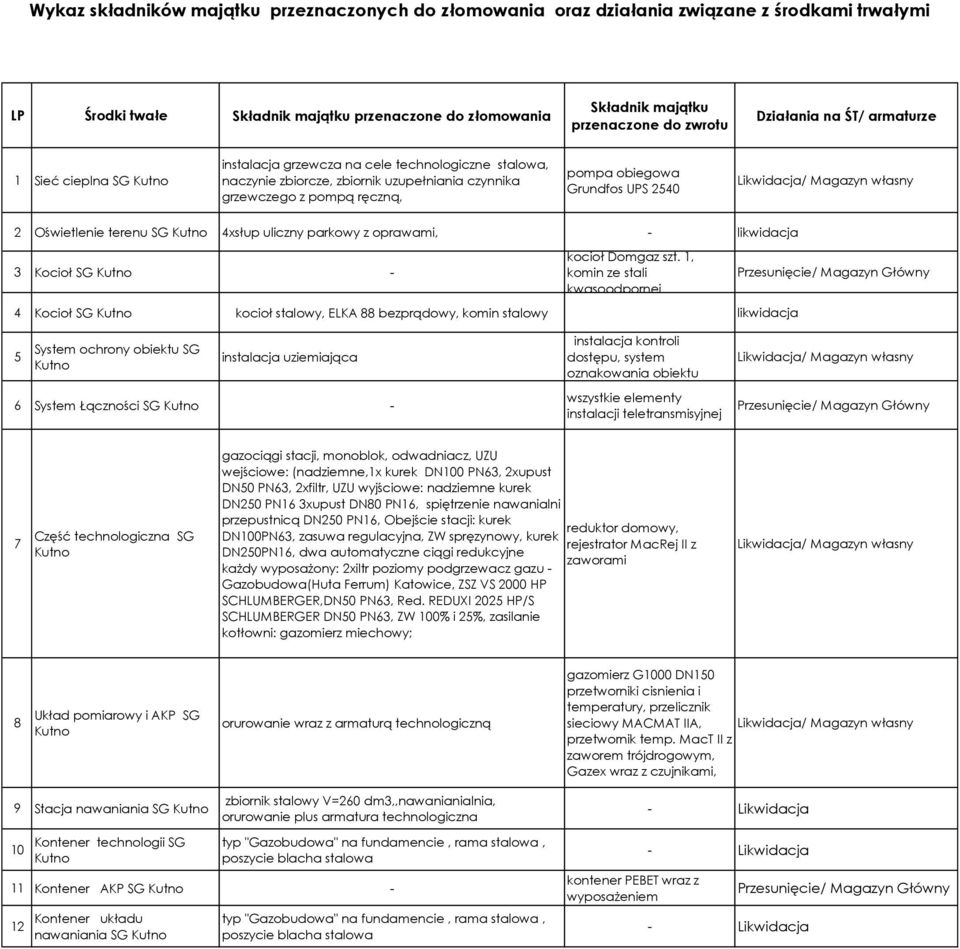

5 Wykaz składników majątku przeznaczonych do złomowania oraz działania związane z środkami trwałymi LP Środki twałe Składnik majątku przenaczone do złomowania Składnik majątku przenaczone do zwrotu Działania na ŚT/ armaturze 1 Sieć cieplna SG instalacja grzewcza na cele technologiczne stalowa, naczynie zbiorcze, zbiornik uzupełniania czynnika grzewczego z pompą ręczną, pompa obiegowa Grundfos UPS Oświetlenie terenu SG 4xsłup uliczny parkowy z oprawami, - likwidacja 3 Kocioł SG - kocioł Domgaz szt. 1, komin ze stali kwasoodpornej 4 Kocioł SG kocioł stalowy, ELKA 88 bezprądowy, komin stalowy likwidacja 5 System ochrony obiektu SG instalacja uziemiająca 6 System Łączności SG - instalacja kontroli dostępu, system oznakowania obiektu wszystkie elementy instalacji teletransmisyjnej 7 Część technologiczna SG gazociągi stacji, monoblok, odwadniacz, UZU wejściowe: (nadziemne,1x kurek DN100 PN63, 2xupust DN50 PN63, 2xfiltr, UZU wyjściowe: nadziemne kurek DN250 PN16 3xupust DN80 PN16, spiętrzenie nawanialni przepustnicą DN250 PN16, Obejście stacji: kurek reduktor domowy, DN100PN63, zasuwa regulacyjna, ZW spręzynowy, kurek rejestrator MacRej II z DN250PN16, dwa automatyczne ciągi redukcyjne zaworami każdy wyposażony: 2xiltr poziomy podgrzewacz gazu - Gazobudowa(Huta Ferrum) Katowice, ZSZ VS 2000 HP SCHLUMBERGER,DN50 PN63, Red. REDUXI 2025 HP/S SCHLUMBERGER DN50 PN63, ZW 100% i 25%, zasilanie kotłowni: gazomierz miechowy; 8 Układ pomiarowy i AKP SG orurowanie wraz z armaturą technologiczną gazomierz G1000 DN150 przetworniki cisnienia i temperatury, przelicznik sieciowy MACMAT IIA, przetwornik temp. MacT II z zaworem trójdrogowym, Gazex wraz z czujnikami, 9 Stacja nawaniania SG 10 Kontener technologii SG zbiornik stalowy V=260 dm3,,nawanianialnia, orurowanie plus armatura technologiczna typ "Gazobudowa" na fundamencie, rama stalowa, poszycie blacha stalowa 11 Kontener AKP SG - 12 Kontener układu nawaniania SG typ "Gazobudowa" na fundamencie, rama stalowa, poszycie blacha stalowa kontener PEBET wraz z wyposażeniem
