1 Elementy komputera przenośnego Instrukcja obsługi

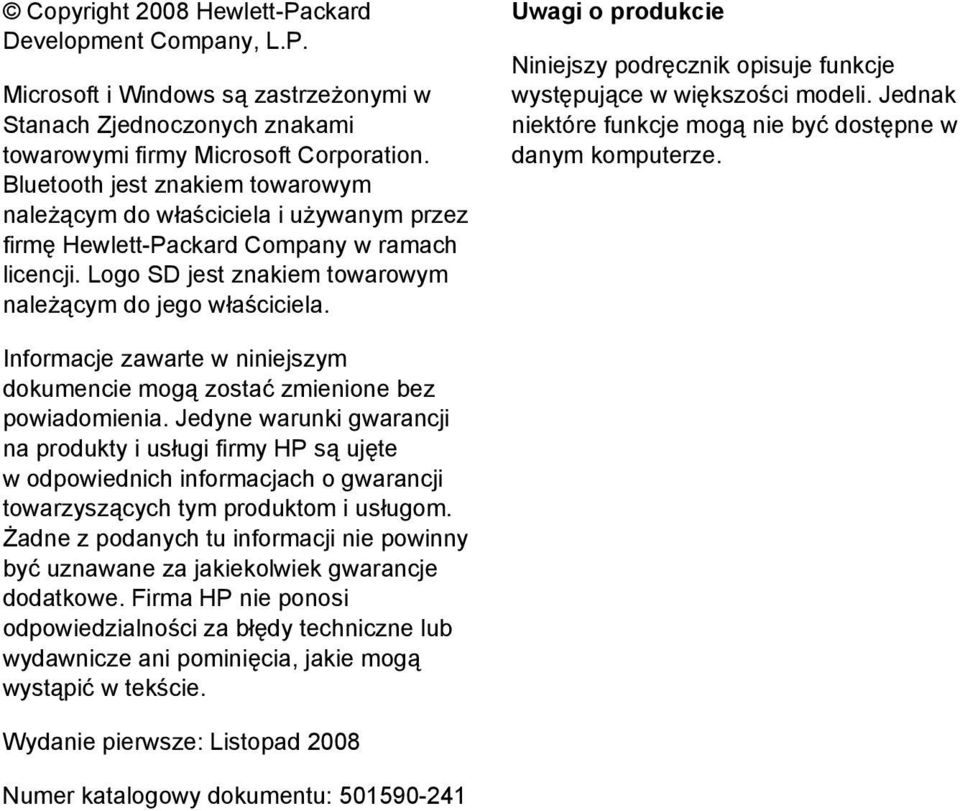

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Bluetooth jest znakiem towarowym należącym do właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Logo SD jest znakiem towarowym należącym do jego właściciela. Uwagi o produkcie Niniejszy podręcznik opisuje funkcje występujące w większości modeli. Jednak niektóre funkcje mogą nie być dostępne w danym komputerze. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: Listopad 2008 Numer katalogowy dokumentu:

3 Uwagi na temat bezpieczeństwa OSTRZEŻENIE! Aby wyeliminować ryzyko oparzenia lub przegrzania komputera, nie trzymaj go bezpośrednio na kolanach i nie zasłaniaj otworów wentylacyjnych. Należy używać komputera tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, koc czy ubranie. Podczas pracy należy unikać kontaktu zasilacza ze skórą oraz miękkimi przedmiotami, takimi jak poduszki, gruby koc czy ubranie. Komputer oraz zasilacz sieciowy spełniają normy temperatur powierzchni dostępnych dla użytkownika zgodnie z normą International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Uwagi na temat bezpieczeństwa

5 Spis treści 1 Identyfikowanie sprzętu 2 Elementy Elementy w górnej części komputera... 2 Płytka dotykowa TouchPad... 2 Klawisze... 3 Elementy z przodu... 4 Elementy z tyłu... 6 Elementy z prawej strony... 7 Elementy z lewej strony... 8 Elementy na spodzie... 9 Elementy wyświetlacza Wskaźniki wyświetlacza Przyciski szybkiego uruchamiania Anteny urządzenia bezprzewodowego (tylko wybrane modele) Dodatkowe elementy sprzętowe Etykiety Indeks v

6 vi

7 1 Identyfikowanie sprzętu Aby wyświetlić listę urządzeń zainstalowanych w komputerze, wykonaj następujące kroki: 1. Wybierz kolejno polecenia Start > Komputer > Właściwości systemu. 2. W lewym okienku kliknij przycisk Menedżer urządzeń. Za pomocą menedżera urządzeń można także dodawać sprzęt i modyfikować konfigurację urządzeń. UWAGA: W systemie Windows jest dostępna funkcja Kontrola konta użytkownika, która podnosi poziom zabezpieczeń komputera. Wykonanie pewnych zadań, takich jak instalowanie aplikacji, uruchamianie narzędzi czy zmiana ustawień systemu Windows, może wymagać specjalnego uprawnienia lub podania hasła. Więcej informacji na ten temat znajduje się w pomocy systemu Windows. 1

8 2 Elementy Elementy w górnej części komputera Płytka dotykowa TouchPad Element (1) Przycisk włączania/wyłączania płytki dotykowej TouchPad Opis Włącza/wyłącza płytkę dotykową TouchPad. (2) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (3) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (4) Wskaźnik płytki dotykowej TouchPad Niebieski: Płytka dotykowa TouchPad jest włączona. Bursztynowy: Płytka dotykowa TouchPad jest wyłączona. (5) Obszar przewijania pionowego płytki dotykowej Umożliwia przewijanie w górę lub w dół. (6) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. *W tabeli zamieszczono ustawienia fabryczne. Aby wyświetlić lub zmienić ustawienia płytki dotykowej, wybierz kolejno Start > Panel sterowania > Sprzęt i dźwięk > Mysz. 2 Rozdział 2 Elementy

9 Klawisze Element Opis (1) Klawisz esc Wyświetla informacje systemowe o komputerze (po naciśnięciu razem z klawiszem fn. (2) Klawisz fn Wykonuje często używane funkcje systemu po naciśnięciu wspólnie z klawiszem funkcyjnym lub klawiszem esc. (3) Klawisz z logo systemu Windows Wyświetla menu Start systemu Windows. (4) Klawisz aplikacji systemu Windows Wyświetla menu skrótów dla elementów znajdujących się pod kursorem. (5) Wbudowany blok klawiszy numerycznych Mogą być używane tak jak klawisze na zewnętrznej klawiaturze numerycznej. (6) Klawisze funkcyjne Wykonuje często używane funkcje systemowe po naciśnięciu wspólnie z klawiszem fn. Elementy w górnej części komputera 3

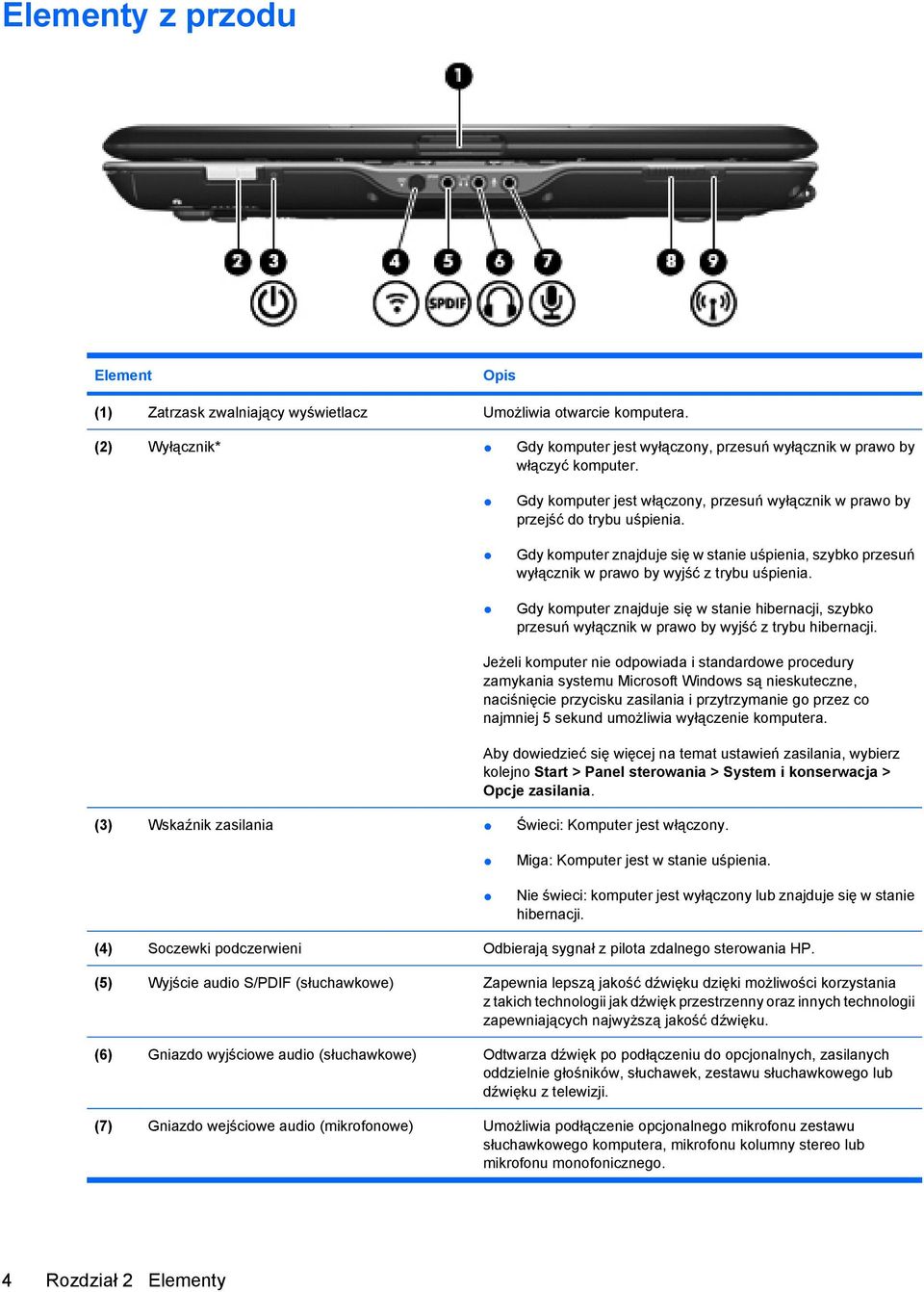

10 Elementy z przodu Element Opis (1) Zatrzask zwalniający wyświetlacz Umożliwia otwarcie komputera. (2) Wyłącznik* Gdy komputer jest wyłączony, przesuń wyłącznik w prawo by włączyć komputer. Gdy komputer jest włączony, przesuń wyłącznik w prawo by przejść do trybu uśpienia. Gdy komputer znajduje się w stanie uśpienia, szybko przesuń wyłącznik w prawo by wyjść z trybu uśpienia. Gdy komputer znajduje się w stanie hibernacji, szybko przesuń wyłącznik w prawo by wyjść z trybu hibernacji. Jeżeli komputer nie odpowiada i standardowe procedury zamykania systemu Microsoft Windows są nieskuteczne, naciśnięcie przycisku zasilania i przytrzymanie go przez co najmniej 5 sekund umożliwia wyłączenie komputera. Aby dowiedzieć się więcej na temat ustawień zasilania, wybierz kolejno Start > Panel sterowania > System i konserwacja > Opcje zasilania. (3) Wskaźnik zasilania Świeci: Komputer jest włączony. Miga: Komputer jest w stanie uśpienia. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (4) Soczewki podczerwieni Odbierają sygnał z pilota zdalnego sterowania HP. (5) Wyjście audio S/PDIF (słuchawkowe) Zapewnia lepszą jakość dźwięku dzięki możliwości korzystania z takich technologii jak dźwięk przestrzenny oraz innych technologii zapewniających najwyższą jakość dźwięku. (6) Gniazdo wyjściowe audio (słuchawkowe) Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. (7) Gniazdo wejściowe audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. 4 Rozdział 2 Elementy

11 Element Opis (8) Przełącznik sieci bezprzewodowej Włącza i wyłącza funkcje komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. UWAGA: Aby można było ustanowić połączenie bezprzewodowe, musi być skonfigurowana sieć bezprzewodowa. (9) Wskaźnik komunikacji bezprzewodowej Niebieski: Wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN) lub urządzenie Bluetooth, jest włączone. Bursztynowy: Wszystkie urządzenia bezprzewodowe są wyłączone. *W tabeli zamieszczono ustawienia fabryczne. Informacje o możliwości zmiany ustawień fabrycznych można znaleźć w instrukcjach obsługi dostępnych w Podręczniku pomocy i obsługi technicznej. Elementy z przodu 5

12 Elementy z tyłu Element Opis (1) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wnętrze urządzenia. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. (2) Gniazdo RJ-11 (modemowe) Umożliwia podłączenie kabla modemowego. (3) Porty USB (2) Umożliwiają podłączenie opcjonalnych urządzeń USB. (4) Gniazdo linki zabezpieczającej Umożliwia przymocowanie do komputera opcjonalnej linki zabezpieczającej. UWAGA: Linka zabezpieczająca utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. 6 Rozdział 2 Elementy

13 Elementy z prawej strony Element Opis (1) Uchwyt na piórko Miejsce przechowywania pióra. (2) Port USB Umożliwia podłączenie opcjonalnego urządzenia USB. (3) Otwór do przywiązania piórka Miejsce mocowania uwięzi pióra. (4) Gniazdo sieciowe RJ-45 Umożliwia podłączenie kabla sieciowego. (5) Port rozszerzeń 3 Łączy komputer z opcjonalnym urządzeniem dokowania lub rozszerzeń. UWAGA: Komputer ma tylko jeden port rozszerzeń. Termin port rozszerzeń 3 opisuje typ portu rozszerzeń. (6) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (7) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wnętrze urządzenia. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. Elementy z prawej strony 7

14 Elementy z lewej strony Element Opis (1) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. (2) Gniazdo ExpressCard Umożliwia pracę z opcjonalnymi modułami ExpressCard/34. (3) Gniazdo nośników cyfrowych Obsługuje następujące formaty opcjonalnych kart cyfrowych: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital (SD) xd-picture Card (XD) xd-picture Card (XD) Type H. xd-picture Card (XD) Type M. (4) Wskaźnik gniazda nośników cyfrowych, położenie Świeci: Trwa uzyskiwanie dostępu do karty cyfrowej. (5) Napęd optyczny Odczytuje dyski optyczne i w wybranych modelach także zapisuje na nich. (6) Wskaźnik napędu optycznego Miga: Trwa uzyskiwanie dostępu do napędu optycznego. 8 Rozdział 2 Elementy

15 Elementy na spodzie Element Opis (1) Otwory wentylacyjne (6) Umożliwiają dopływ powietrza zapewniający chłodzenie wewnętrznych elementów komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. (2) Zatrzaski zwalniające baterię (2) Zwalniają baterię znajdującą się we wnęce. (3) Wnęka dysku twardego Znajduje się w niej dysk twardy. (4) Zatrzask uwalniania napędu optycznego Umożliwia wyjęcie napędu optycznego z wnęki napędu. (5) Komora modułu pamięci Zawiera gniazda modułów pamięci. (6) Komora modułu WLAN Znajduje się w niej karta moduł WLAN (tylko wybrane modele). (7) Wnęka baterii Miejsce na włożenie baterii. UWAGA: Aby zapobiec zawieszeniu systemu i wyświetleniu komunikatu ostrzegawczego, należy wymieniać moduł bezprzewodowy wyłącznie na urządzenie zatwierdzone do użycia w komputerze przez agencję rządową regulującą urządzenia bezprzewodowe w kraju lub regionie zamieszkania. Jeśli moduł zostanie wymieniony i pojawi się komunikat ostrzegawczy, wyjmij to urządzenie, aby przywrócić funkcjonalność komputera, po czym skontaktuj się z pomocą techniczną za pomocą Pomocy i obsługi technicznej. Elementy na spodzie 9

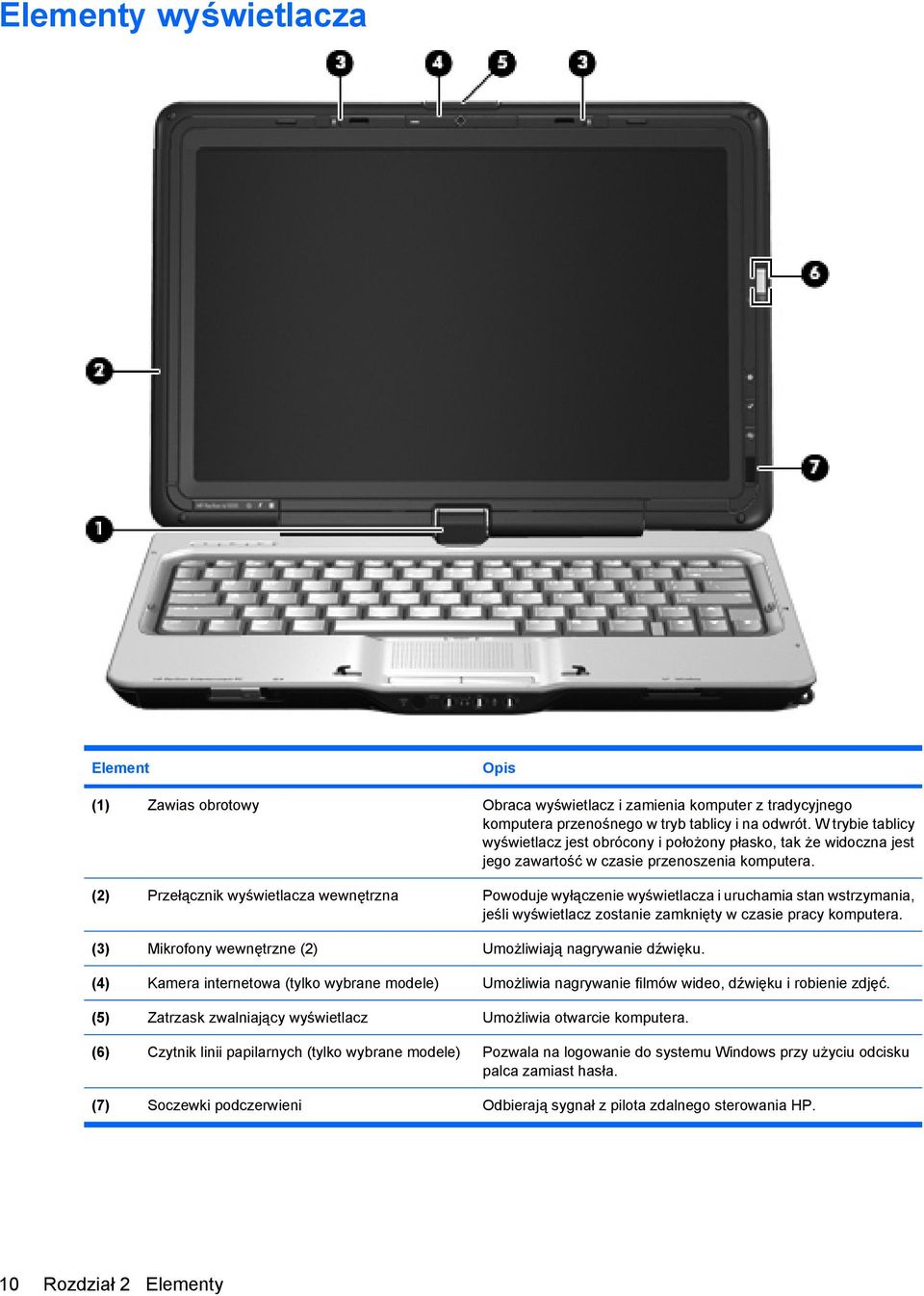

16 Elementy wyświetlacza Element Opis (1) Zawias obrotowy Obraca wyświetlacz i zamienia komputer z tradycyjnego komputera przenośnego w tryb tablicy i na odwrót. W trybie tablicy wyświetlacz jest obrócony i położony płasko, tak że widoczna jest jego zawartość w czasie przenoszenia komputera. (2) Przełącznik wyświetlacza wewnętrzna Powoduje wyłączenie wyświetlacza i uruchamia stan wstrzymania, jeśli wyświetlacz zostanie zamknięty w czasie pracy komputera. (3) Mikrofony wewnętrzne (2) Umożliwiają nagrywanie dźwięku. (4) Kamera internetowa (tylko wybrane modele) Umożliwia nagrywanie filmów wideo, dźwięku i robienie zdjęć. (5) Zatrzask zwalniający wyświetlacz Umożliwia otwarcie komputera. (6) Czytnik linii papilarnych (tylko wybrane modele) Pozwala na logowanie do systemu Windows przy użyciu odcisku palca zamiast hasła. (7) Soczewki podczerwieni Odbierają sygnał z pilota zdalnego sterowania HP. 10 Rozdział 2 Elementy

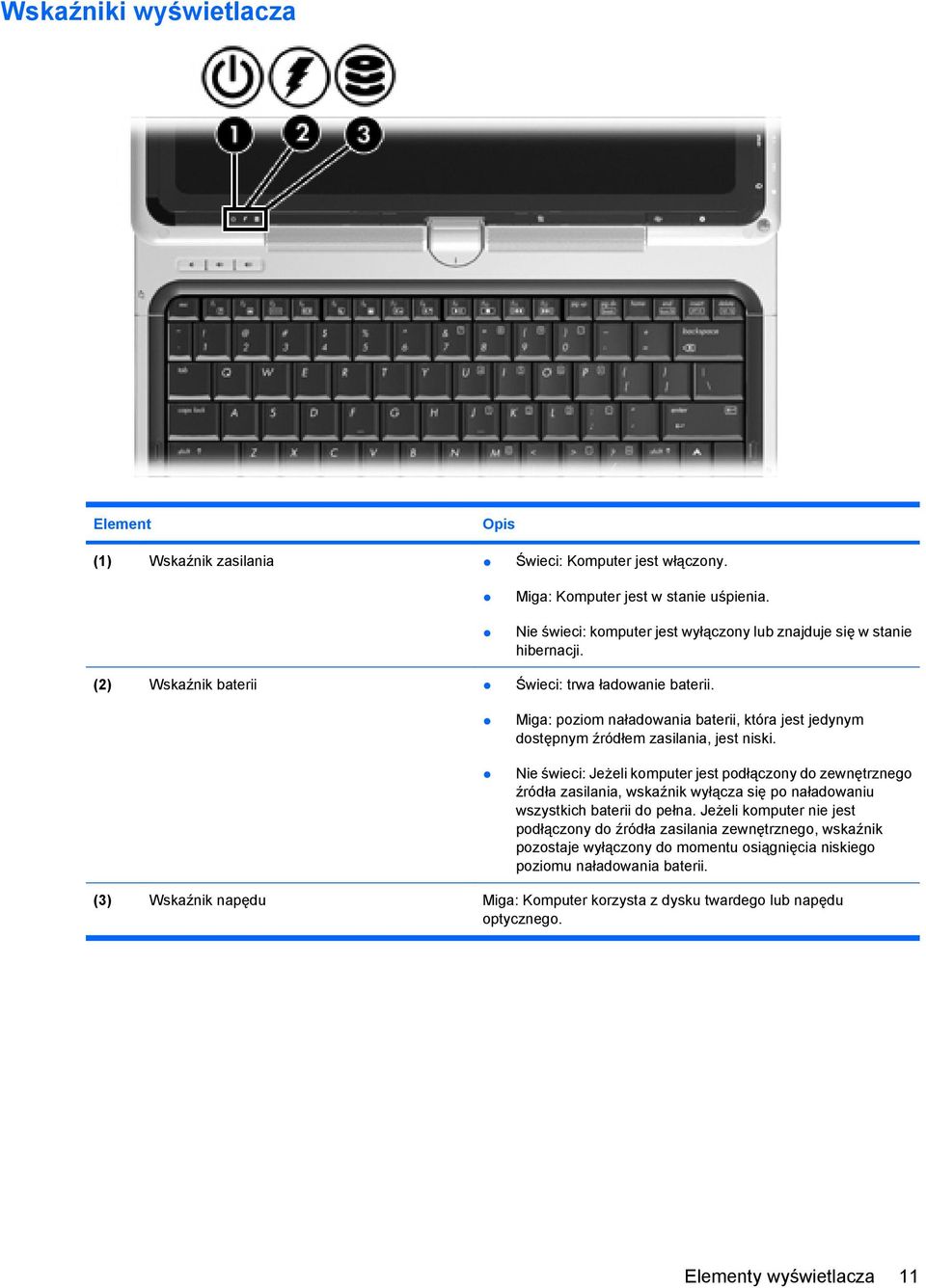

17 Wskaźniki wyświetlacza Element Opis (1) Wskaźnik zasilania Świeci: Komputer jest włączony. Miga: Komputer jest w stanie uśpienia. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (2) Wskaźnik baterii Świeci: trwa ładowanie baterii. Miga: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Nie świeci: Jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik wyłącza się po naładowaniu wszystkich baterii do pełna. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (3) Wskaźnik napędu Miga: Komputer korzysta z dysku twardego lub napędu optycznego. Elementy wyświetlacza 11

18 Przyciski szybkiego uruchamiania Element Opis (1) Przycisk Centrum mobilności Uruchamia Centrum mobilności. (2) Przycisk MediaSmart Uruchamia program MediaSmart, gdy komputer jest włączony. (3) Przycisk obrotu Obraca obraz wyświetlacza przeciwnie do ruchu wskazówek zegara w 4 pozycje: poziomy podstawowy, pionowy podstawowy, poziomy dodatkowy i pionowy dodatkowy. 12 Rozdział 2 Elementy

19 Anteny urządzenia bezprzewodowego (tylko wybrane modele) UWAGA: Aby zapewnić optymalną transmisję, należy pozostawić wolną przestrzeń w pobliżu anten. Więcej informacji o uregulowaniach prawnych dotyczących łączności bezprzewodowej można znaleźć w sekcji Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe dotyczącej danego kraju lub regionu. Informacje te znajdują się w module Pomoc i obsługa techniczna. Anteny urządzenia bezprzewodowego (tylko wybrane modele) 13

20 Dodatkowe elementy sprzętowe Element Opis (1) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda sieci elektrycznej. (2) Zasilacz prądu przemiennego Przekształca prąd przemienny w prąd stały. (3) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. (4) Adapter kabla modemowego odpowiedni dla danego kraju (tylko wybrane modele) Umożliwia podłączanie kabla modemowego do gniazda telefonicznego innego niż RJ-11. (5) Kabel modemowy* (tylko wybrane modele) Umożliwia podłączenie wewnętrznego modemu do gniazda telefonicznego RJ-11 lub do odpowiedniego dla danego kraju adaptera modemu. * Kable modemowe i zasilające oraz baterie różnią się wyglądem w zależności od kraju i regionu. 14 Rozdział 2 Elementy

21 3 Etykiety Etykiety umieszczone na komputerze zawierają informacje, które mogą być potrzebne podczas rozwiązywania problemów z systemem lub podróży zagranicznych. Etykieta serwisowa Zawiera ważne informacje: Nazwa produktu (1). Jest to nazwa produktu znajdująca się z przodu komputera przenośnego. Numer seryjny (s/n) (2). Jest to kod alfanumeryczny unikalny dla każdego urządzenia. Numer części/numer produktu (p/n) (3). Stanowi źródło informacji o elementach sprzętowych urządzenia. Ułatwia on technikowi serwisu ustalenie niezbędnych części i komponentów. Opis modelu (4). To jest najważniejszy numer pozwalający na odnalezienie dokumentacji, sterowników i wsparcia dla komputera przenośnego. Okres gwarancji (5). Określa długość trwania okresu gwarancyjnego (w latach) tego komputera. Należy mieć dostęp do tych informacji podczas kontaktowania się z pomocą techniczną. Etykieta serwisowa jest przyklejona na spodzie komputera. Certyfikat Autentyczności firmy Microsoft zawiera klucz produktu Windows. Klucz ten może być potrzebny przy aktualizacji systemu operacyjnego lub rozwiązywaniu związanych z nim problemów. Certyfikat znajduje się na spodzie komputera. Etykieta dotycząca zgodności z normami zawiera informacje o zgodności komputera z normami. Etykieta dotycząca zgodności z normami znajduje się we wnęce baterii komputera. Etykieta atestów modemu zawiera informacje o zgodności modemu z normami oraz oznaczenia urzędów normalizacji wymagane w niektórych krajach lub regionach, gdzie modem został dopuszczony do użytku. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykieta zgodności modemu jest umieszczona wewnątrz wnęki dysku twardego. Etykiety certyfikatów urządzeń bezprzewodowych (tylko wybrane modele) zawierają informacje o opcjonalnych urządzeniach bezprzewodowych oraz atesty niektórych krajów lub regionów, w których urządzenia zostały dopuszczone do użytku. Opcjonalnym urządzeniem może być urządzenie bezprzewodowej sieci LAN (WLAN) lub opcjonalne urządzenie Bluetooth. Jeżeli dany model komputera jest wyposażony w jedno lub więcej urządzeń bezprzewodowych, odpowiednie 15

22 16 Rozdział 3 Etykiety etykiety z certyfikatami są dostarczane z komputerem. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykiety certyfikatów urządzeń bezprzewodowych znajdują się wewnątrz komory modułu WLAN.

23 Indeks A adapter kabla modemowego odpowiedni dla danego kraju 14 anteny 13 anteny urządzenia bezprzewodowego 13 aplikacje systemu Windows, klawisz 3 B bateria, położenie 14 C czytnik, linie papilarne 10 czytnik linii papilarnych, położenie 10 E elementy część górna 2 dodatkowy sprzęt 14 na spodzie 9 tył 6 wyświetlacz 10 z lewej strony 8 z prawej strony 7 z przodu 4 etykieta atestów modemu 15 etykieta Certyfikatu Autentyczności 15 etykieta Certyfikatu Autentyczności firmy Microsoft 15 etykieta certyfikatu urządzenia bezprzewodowego 16 etykieta serwisowa 15 etykieta urządzenia Bluetooth 16 etykieta urządzenia WLAN 16 etykiety atesty modemu 15 Bluetooth 16 Certyfikat Autentyczności firmy Microsoft 15 certyfikat urządzenia bezprzewodowego 16 etykieta serwisowa 15 WLAN 16 zgodność z normami 15 G gniazda ExpressCard 8 kabel zabezpieczający 6 moduł pamięci 9 nośniki cyfrowe 8 gniazda typu jack RJ-11 (modemowy) 6 RJ-45 (sieciowe) 7 wejście audio (mikrofonowe) 4 wyjście audio (słuchawkowe) 4 wyjście audio S/PDIF (słuchawkowe) 4 gniazdo ExpressCard, położenie 8 gniazdo linki zabezpieczającej, położenie 6 gniazdo mikrofonowe (wejście audio) 4 gniazdo nośników cyfrowych, położenie 8 gniazdo RJ-11 (modemowe), położenie 6 gniazdo RJ-45 (sieciowe), położenie 7 gniazdo słuchawkowe (wyjście audio) 4 gniazdo zasilania, położenie 8 I informacje o zgodności z normami etykieta atestów modemu 15 etykieta dotycząca zgodności z normami 15 etykiety certyfikatów urządzeń bezprzewodowych 16 K kabel, zasilanie 14 kabel modemowy, położenie 14 kabel zasilający, położenie 14 kamera, położenie 10 klawisz aplikacji systemu Windows, położenie 3 klawisze aplikacje systemu Windows 3 blok klawiszy 3 esc 3 fn 3 funkcyjne 3 logo systemu Windows 3 klawisze bloku klawiszy, położenie 3 klawisze funkcyjne, położenie 3 klawisz esc, położenie 3 klawisz fn, położenie 3 klawisz z logo systemu Windows, położenie 3 klucz produktu 15 komora modułu pamięci, położenie 9 komora modułu WLAN, położenie 9 komory moduł pamięci 9 moduł WLAN 9 M mikrofony, wewnętrzne 10 Indeks 17

24 mikrofony wewnętrzne, położenie 10 moduł WLAN 16 N napęd optyczny, położenie 8 napędy, dysk twardy 9 nazwa i numer produktu, komputer 15 numer seryjny, komputer 15 O obszar przewijania, płytka dotykowa TouchPad 2 Obszar przewijania płytki dotykowej, położenie 2 otwory wentylacyjne, położenie 6, 7, 9 otwór do przywiązania piórka, położenie 7 P płytka dotykowa TouchPad, położenie 2 podróżowanie z komputerem etykieta atestów modemu 15 etykiety certyfikatów urządzeń bezprzewodowych 16 port monitora, zewnętrznego 7 port monitora zewnętrznego, położenie 7 port rozszerzeń, położenie 7 porty monitor zewnętrzny 7 rozszerzenie 7 USB 6, 7 porty USB, położenie 6, 7 przełącznik, zasilanie 4 przełącznik wyświetlacza, położenie 10 przełącznik zasilania, położenie 4 przycisk Centrum mobilności, położenie 12 przyciski Centrum mobilności 12 MediaSmart 12 obrót 12 Płytka dotykowa TouchPad 2 płytka dotykowa TouchPad, włączanie/wyłączanie 2 przyciski płytki dotykowej TouchPad, położenie 2 przycisk MediaSmart, położenie 12 przycisk obrotu, położenie 12 Przycisk włączania/wyłączania płytki dotykowej TouchPad 2 S soczewki podczerwieni, położenie 4, 10 system operacyjny etykieta Certyfikatu Autentyczności firmy Microsoft 15 klucz produktu 15 U uchwyt na piórko, położenie 7 W wejście audio (mikrofonowe), położenie 4 wnęka baterii, położenie 9 wnęka dysku twardego, położenie 9 wnęki bateria 9, 15 dysk twardy 9 wskaźnik baterii, położenie 11 wskaźnik gniazda nośników cyfrowych, położenie 8 wskaźniki bateria 11 Gniazdo nośników cyfrowych 8 komunikacja bezprzewodowa 5 napęd 11 Płytka dotykowa TouchPad 2 zasilanie 4, 11 wskaźniki zasilania, położenie 4, 11 wskaźnik komunikacji bezprzewodowej, położenie 5 wskaźnik napędu, położenie 11 wskaźnik płytki dotykowej TouchPad, położenie 2 wyjście audio (słuchawkowe), położenie 4 wyjście audio S/PDIF (słuchawkowe), położenie 4 wyjście słuchawkowe S/PDIF (audio) 4 wyłącznik wyświetlacza wewnętrznego, położenie 10 Z zasilacz prądu przemiennego, położenie 14 zatrzaski zatrzask napędu optycznego 9 zwalniający wyświetlacz 4, 10 zwalnianie baterii 9 zatrzask uwalniania napędu optycznego, położenie 9 zatrzask zwalniający baterie, położenie 9 zatrzask zwalniający wyświetlacz, położenie 4, 10 zawias, obrotowy 10 zawias obrotowy, położenie 10 złącza, zasilanie 8 18 Indeks
