1 Elementy komputera przenośnego

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Bluetooth jest znakiem towarowym należącym do właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Logo SD jest znakiem towarowym należącym do jego właściciela. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez uprzedzenia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: Lipiec 2006 Numer katalogowy dokumentu:

3 Spis treści 1 Elementy Elementy na górnej części komputera... 2 Płytka dotykowa TouchPad... 2 Wskaźniki... 3 Przyciski, przełączniki i głośniki... 4 Klawisze... 6 Podręczny wykaz skrótów klawiaturowych... 7 Elementy z przodu komputera... 8 Elementy z tyłu komputera... 9 Elementy z prawej strony komputera Elementy z lewej strony komputera Elementy w dolnej części komputera Elementy wyświetlacza Anteny urządzeń bezprzewodowych (tylko wybrane modele) Dodatkowe elementy sprzętowe Etykiety Specyfikacje Środowisko pracy Znamionowa moc wejściowa Port rozszerzeń sygnałów wejścia/wyjścia Indeks PLWW iii

4 iv PLWW

5 1 Elementy W tym rozdziale opisano cechy sprzętu komputera przenośnego. Aby zobaczyć listę urządzeń zainstalowanych w komputerze: 1. Wybierz kolejno Start > Mój komputer. 2. W obszarze Dyski twarde kliknij nazwę dysku twardego swojego komputera. 3. W lewym okienku okna Zadania systemowe wybierz opcję Wyświetl informacje o systemie. 4. Wybierz karta Sprzęt > Menedżer urządzeń. Używając Menedżera urządzeń, można także dodawać sprzęt i modyfikować konfiguracje urządzeń. Uwaga Elementy zestawu komputerowego mogą różnić się w zależności od kraju/regionu oraz modelu. Na ilustracjach zamieszczonych w tym rozdziale przedstawiono standardowe elementy większości modeli komputerów. PLWW 1

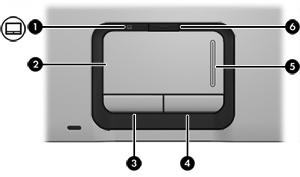

6 Elementy na górnej części komputera Płytka dotykowa TouchPad Element Opis (1) Wskaźnik płytki dotykowej TouchPad Niebieski: Płytka dotykowa TouchPad jest włączona. Bursztynowy: Płytka dotykowa TouchPad jest wyłączona. (2) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (3) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (4) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. (5) Obszar przewijania płytki dotykowej TouchPad* Umożliwia przewijanie w górę lub w dół. (6) Przycisk włączania/wyłączania płytki dotykowej TouchPad Włącza/wyłącza płytkę dotykową TouchPad. *W tabeli opisano ustawienia fabryczne. Aby wyświetlić i zmienić ustawienia urządzenia wskazującego, wybierz kolejno Start > Panel sterowania > Drukarki i inny sprzęt > Mysz. 2 Rozdział 1 Elementy PLWW

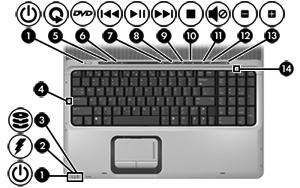

7 Wskaźniki Element Opis (1) Wskaźniki zasilania (2)* Włączony: komputer jest włączony. Miga: komputer jest w stanie wstrzymania. Wyłączony: komputer jest wyłączony lub w stanie hibernacji. (2) Wskaźnik baterii Włączony: trwa ładowanie baterii. Miga: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Po osiągnięciu krytycznie niskiego poziomu naładowania wskaźnik baterii zaczyna szybko migać. Wyłączony: Jeżeli komputer jest podłączony do zewnętrznego źródła zasilania, wskaźnik jest wyłączany, gdy wszystkie baterie w komputerze są w pełni naładowane. Jeżeli komputer nie jest podłączony do zewnętrznego źródła zasilania, wskaźnik pozostaje włączony do momentu osiągnięcia przez baterię niskiego poziomu naładowania. (3) Wskaźnik dysku i napędu Miga: twa uzyskiwanie dostępu do dysku twardego lub napędu optycznego. (4) Wskaźnik Caps lock Włączony: Klawisz caps lock jest włączony. (5) wskaźnik przycisku multimedialnego Miga raz po naciśnięciu przycisku multimedialnego. (6) wskaźnik przycisku DVD Miga raz po naciśnięciu przycisku DVD. (7) Wskaźnik przycisku Poprzedni/przewiń do tyłu Miga raz po naciśnięciu przycisku Poprzedni/przewiń do tyłu. (8) Wskaźnik przycisku Odtwórz/Wstrzymaj Miga raz po naciśnięciu przycisku Odtwórz/Wstrzymaj. (9) Wskaźnik przycisku Następny/Szybko przewiń do przodu Miga raz po naciśnięciu przycisku Następny/Szybko przewiń do przodu. (10) Wskaźnik przycisku Zatrzymaj Miga raz po naciśnięciu przycisku Zatrzymaj. (11) Wskaźnik wyciszenia dźwięku Niebieski: Dźwięk w komputerze jest włączony. Bursztynowy: Dźwięk w komputerze jest wyłączony. PLWW Elementy na górnej części komputera 3

8 Element Opis (12) Wskaźnik zmniejszenia głośności dźwięku Miga: Za pomocą obszaru regulacji głośności można zmniejszyć głośność dźwięku głośnika. (13) Wskaźnik zwiększenia głośności dźwięku Miga: Za pomocą obszaru regulacji głośności można zwiększyć głośność dźwięku głośnika. (14) Wskaźnik Num lock Włączony: Klawisz num lock jest włączony. *2 wskaźniki zasilania wyświetlają te same informacje. Wskaźnik na przycisku zasilania jest widoczny tylko wtedy, gdy komputer jest włączony. Wskaźnik zasilania znajdujący się z przodu komputera jest widoczny niezależnie od tego, czy komputer jest włączony czy nie. Przyciski, przełączniki i głośniki Element Opis (1) Przycisk zasilania* Gdy komputer jest (2) Głośniki (2) Odtwarzają dźwięk. Wyłączony, naciśnij przycisk, aby go włączyć. Włączony, naciśnij przycisk, aby przejść do stanu hibernacji. W stanie wstrzymania przycisk należy krótko nacisnąć, aby zamknąć stan wstrzymania. W stanie hibernacji przycisk należy krótko nacisnąć, aby zakończyć hibernację. Jeżeli komputer przestanie odpowiadać i nie będzie można skorzystać z procedur zamykania systemu Microsoft Windows, naciśnij i przytrzymaj przycisk zasilania przez co najmniej 5 sekund, aby wyłączyć komputer. (3) Obszar regulacji głośności Umożliwia ustawienie głośności dźwięku głośnika. Przesuń palec w lewo, aby zmniejszyć głośność, oraz w prawo, aby ją zwiększyć. W celu zmniejszenia głośności można również stuknąć w obszarze przewijania znak minusa, a w celu jej zwiększenia znak plusa. 4 Rozdział 1 Elementy PLWW

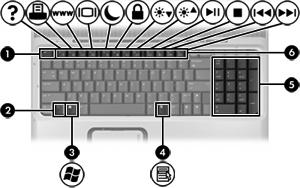

9 Element Opis (4) Przycisk multimedialny Gdy program QuickPlay nie jest zainstalowany a komputer jest Włączony, za pomocą przycisku otwierany jest program muzyczny lub menu Multimedia, w którym można wybrać program multimedialny. Wyłączony, przycisk nie działa. Gdy komputer jest w stanie wstrzymania, powoduje to przejście do systemu Windows. Gdy program QuickPlay jest zainstalowany, a komputer jest Włączony, za pomocą przycisku otwierany jest program muzyczny lub menu Multimedia, w którym można wybrać program multimedialny. Wyłączony, za pomocą przycisku jest otwierany program muzyczny lub menu Multimedia, w którym można wybrać program multimedialny. Gdy komputer jest w stanie wstrzymania, powoduje to przejście do systemu Windows. (5) przycisk DVD Gdy komputer jest Uwaga Korzystanie z przycisku multimedialnego nie ma wpływu na procedurę przywracania systemu po hibernacji. Włączony, naciśnięcie przycisku powoduje otwarcie domyślnego programu DVD, za pomocą którego można uruchomić dysk DVD znajdujący się w napędzie optycznym. Wyłączony, otwierany jest program QuickPlay, który uruchamia dysk DVD znajdujący się w napędzie optycznym. Jeśli program QuickPlay nie jest zainstalowany, naciśnięcie przycisku DVD powoduje uruchomienie systemu Windows. W stanie hibernacji naciśnięcie przycisku powoduje otwarcie programu QuickPlay i uruchomienie dysku DVD znajdującego się w napędzie optycznym. Gdy program QuickPlay nie jest zainstalowany, praca komputera jest wznawiana ze stanu hibernacji. Uwaga Więcej informacji o korzystania z programu QuickPlay można znaleźć w pomocy online programu. (6) Przycisk Poprzedni/Przewiń do tyłu Gdy dysk jest odtwarzany w napędzie optycznym: Jednokrotne naciśnięcie tego przycisku umożliwia odtworzenie poprzedniego utworu lub rozdziału. Naciśnięcie klawisza fn powoduje przewijanie do tyłu. (7) Przycisk Odtwórz/Wstrzymaj Gdy dysk znajduje się w napędzie optycznym i: Nie jest odtwarzany, dysk zostaje odtworzony. Jest odtwarzany, dysk zostaje wstrzymany. PLWW Elementy na górnej części komputera 5

10 Element Opis (8) Przycisk Następny/Szybko przewiń do przodu Gdy dysk jest odtwarzany w napędzie optycznym: Jednokrotne naciśnięcie tego przycisku umożliwia odtworzenie kolejnego utworu lub rozdziału. Naciśnięcie tego przycisku z klawiszem fn powoduje szybkie przewijanie do przodu. (9) Przycisk Zatrzymaj Naciśnięcie przycisku w trakcie odtwarzania dysku w napędzie optycznym zatrzymuje czynność aktualnie wykonywaną przez dysk. (10) Przycisk wyciszania dźwięku Wycisza i przywraca dźwięk głośników. *W tabeli opisano ustawienia fabryczne. Informacje o możliwości zmiany ustawień fabrycznych można znaleźć w instrukcjach obsługi dostępnych w Centrum pomocy i obsługi technicznej. Klawisze Element Opis (1) Klawisz esc Naciśnięcie z klawiszem fn powoduje wyświetlenie informacji o systemie. (2) Klawisz fn Naciśnięcie z klawiszem funkcyjnym lub klawiszem esc powoduje wykonanie często używanych funkcji systemu. (3) Klawisz z logo Windows Powoduje wyświetlenie menu Start systemu Microsoft Windows. (4) Klawisz aplikacji systemu Windows Powoduje wyświetlenie menu skrótów dla elementów znajdujących się pod kursorem. (5) Klawisze wbudowanej klawiatury numerycznej Można ich używać tak samo jak klawiszy zewnętrznej klawiatury numerycznej. (6) Klawisze funkcyjne Naciśnięcie z klawiszem fn powoduje wykonanie często używanych funkcji systemu. 6 Rozdział 1 Elementy PLWW

11 Podręczny wykaz skrótów klawiaturowych Aby wykonać tę funkcję Wyświetlenie informacji. Otwarcie Centrum pomocy i obsługi technicznej. Otwarcie okna Opcje wydruku. Otwarcie przeglądarki internetowej. Przełączenie między wyświetlaczem komputera a zewnętrznym urządzeniem wyświetlającym. Uruchomienie stanu wstrzymania. Uruchomienie funkcji QuickLock. Zmniejszenie jasności ekranu. Zwiększenie jasności ekranu. Odtwarzanie, wstrzymanie lub wznowienie odtwarzania dysku CD audio lub DVD. Zatrzymanie odtwarzania dysku CD audio lub DVD. Odtworzenie poprzedniego utworu lub części dysku CD audio lub DVD. Odtworzenie kolejnego utworu lub części dysku CD audio lub DVD. Naciśnij fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 fn+f9 fn+f10 fn+f11 fn+12 PLWW Elementy na górnej części komputera 7

12 Elementy z przodu komputera Element Opis (1) Przełącznik komunikacji bezprzewodowej Włącza i wyłącza funkcję komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. Uwaga Aby można było ustanowić połączenie bezprzewodowe, musi być skonfigurowana sieć bezprzewodowa. (2) Wskaźnik komunikacji bezprzewodowej Niebieski: Wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (LAN) i/lub urządzenie Bluetooth jest włączone. Bursztynowy: Wszystkie urządzenia bezprzewodowe są wyłączone. (3) Soczewki podczerwieni Odbieranie sygnału z pilota zdalnego sterowania HP. (4) Wejście audio typu jack (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. (5) Wyjście audio typu jack (słuchawkowe) Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. (6) Wyjście audio typu S/PDIF jack (słuchawkowe) Zapewnia lepszą jakość dźwięku, dzięki możliwości korzystania z technologii takich jak dźwięk przestrzenny oraz innych technologii zapewniających najwyższą jakość dźwięku. (7) Zatrzask zwalniający wyświetlacz Otwiera komputer. 8 Rozdział 1 Elementy PLWW

13 Elementy z tyłu komputera Element Otwór wentylacyjny Opis Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. OSTROŻNIE Aby zapobiec przegrzaniu komputera, nie należy w żaden sposób zasłaniać otworów wentylacyjnych. Włączony komputer powinien zawsze stać tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez drukarkę, lub miękką powierzchnię, na przykład poduszki lub gruby koc. Uwaga Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i chronienia ich przed przegrzaniem. Włączanie i wyłączanie się wewnętrznego wentylatora podczas standardowej eksploatacji jest normalnym zjawiskiem. PLWW Elementy z tyłu komputera 9

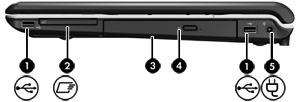

14 Elementy z prawej strony komputera Element Opis (1) Porty USB (2) Umożliwiają połączenie z komputerem opcjonalnych urządzeń USB. (2) Gniazdo karty ExpressCard Umożliwia pracę z opcjonalnymi kartami ExpressCard/54. (3) Napęd optyczny Odczytuje treść zapisaną na dysku optycznym. (4) Wskaźnik napędu optycznego Miga: Trwa uzyskiwanie dostępu do napędu optycznego. (5) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. 10 Rozdział 1 Elementy PLWW

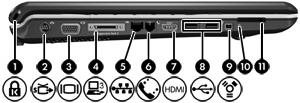

15 Elementy z lewej strony komputera Element Opis (1) Gniazdo linki zabezpieczającej Umożliwia przyczepienie do komputera opcjonalnej linki zabezpieczającej. Uwaga Linka zabezpieczająca stanowi utrudnienie, ale może nie zapobiec niewłaściwemu obchodzeniu się z komputerem ani kradzieży. (2) Wyjście S-Video typu jack Umożliwia podłączenie do komputera opcjonalnego urządzenia S- Video, takiego jak telewizor, magnetowid, kamera wideo, rzutnik lub karta przechwytywania wideo. (3) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (4) Port rozszerzeń 3 Umożliwia podłączenie do komputera opcjonalnego urządzenia dodatkowego. Uwaga Komputer ma tylko jeden port rozszerzeń. Termin port rozszerzeń 3 opisuje typ portu rozszerzeń. (5) Gniazdo RJ-45 (sieciowe) Umożliwia podłączenie kabla sieciowego. Uwaga Gniazdo RJ-45 (sieciowe) umożliwia korzystanie z funkcji Gigabit Ethernet. (6) Gniazdo RJ-11 (modemowe) Umożliwia podłączenie kabla modemowego. (7) Port HDMI (tylko wybrane modele) Umożliwia połączenie komputera z opcjonalnym urządzeniem audio lub wideo, takim jak telewizor o wysokiej rozdzielczości, dekoder, odtwarzacz DVD lub dowolnym opcjonalnym urządzeniem cyfrowym lub audio. (8) Porty USB (2) Umożliwiają połączenie z komputerem opcjonalnych urządzeń USB. (9) Port 1394 Umożliwia podłączenie do komputera opcjonalnego urządzenia IEEE 1394 lub 1394a, takiego jak kamera wideo. (10) Wskaźnik gniazda nośników cyfrowych, położenie Włączony: Trwa uzyskiwanie dostępu do karty cyfrowej. (11) Gniazdo nośników cyfrowych Obsługuje następujące formaty opcjonalnych kart cyfrowych: Secure Digital (SD), MultiMediaCard (MMC), Secure Digital Input/ Output (SD I/O), Memory Stick (MS), Memory Stick Pro (MSP), xd- Picture Card (XD), xd-picture Card (XD) typu M. PLWW Elementy z lewej strony komputera 11

16 Elementy w dolnej części komputera Element Opis (1) Wnęka baterii Miejsce na włożenie baterii. (2) Zatrzask zwalniający baterię Zwalnia baterię znajdującą się we wnęce. (3) Otwory wentylacyjne (6) Umożliwiają przepływ powietrza chłodzącego wewnętrzne części komputera. OSTROŻNIE Aby zapobiec przegrzaniu komputera, nie należy w żaden sposób zasłaniać otworów wentylacyjnych. Włączony komputer powinien zawsze stać tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez drukarkę, lub miękką powierzchnię, na przykład poduszki lub gruby koc. Uwaga Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i chronienia ich przed przegrzaniem. Włączanie i wyłączanie się wewnętrznego wentylatora podczas standardowej eksploatacji jest normalnym zjawiskiem. (4) Wnęka drugiego dysku twardego Umożliwia włożenie drugiego, opcjonalnego dysku twardego. (5) Wnęka pierwszego dysku twardego Umożliwia włożenie pierwszego dysku twardego. (6) Komora modułu pamięci Znajduje się w niej gniazdo modułu pamięci. 12 Rozdział 1 Elementy PLWW

17 Elementy wyświetlacza Element (1) Mikrofony wewnętrzne (2) (tylko wybrane modele) (2) Wskaźnik wbudowanej kamery (tylko wybrane modele) Opis Umożliwiają nagrywanie dźwięku. Uwaga Ikona mikrofonu widoczna obok każdego z wejść mikrofonowych oznacza, że komputer jest wyposażony w mikrofony wewnętrzne. Włączony: Wbudowana kamera jest używana. (3) Wbudowana kamera (tylko wybrane modele) Umożliwia nagrywanie filmów wideo i robienie zdjęć. (4) Przełącznik wyświetlacza wewnętrznego Powoduje wyłączenie wyświetlacza i uruchamia stan wstrzymania, jeśli wyświetlacz zostanie zamknięty w czasie pracy komputera. PLWW Elementy wyświetlacza 13

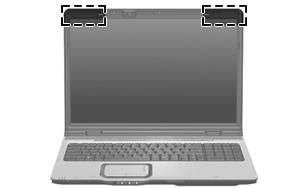

18 Anteny urządzeń bezprzewodowych (tylko wybrane modele) Wybrane modele komputerów przenośnych są wyposażone w przynajmniej dwie anteny, które wysyłają i odbierają sygnały z co najmniej jednego urządzenia bezprzewodowego. Anteny te nie są widoczne z zewnątrz. Informacje o przepisach w zakresie komunikacji bezprzewodowej można znaleźć w dotyczącej danego kraju/regionu części dokumentu Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe, który można znaleźć w Centrum pomocy i obsługi technicznej. Uwaga anten. Aby zapewnić optymalną transmisję, należy pozostawić wolną przestrzeń w pobliżu 14 Rozdział 1 Elementy PLWW

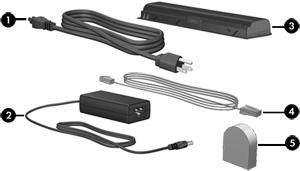

19 Dodatkowe elementy sprzętowe Element Opis (1) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda prądu przemiennego. (2) zasilacz prądu przemiennego Zmienia prąd przemienny na prąd stały. (3) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. (4) Kabel modemowy (tylko wybrane modele)* Umożliwia podłączenie wewnętrznego modemu do gniazda telefonicznego RJ-11 typu jack lub do odpowiedniego dla danego kraju adaptera modemu. (5) Odpowiedni dla danego kraju adapter kabla modemowego (tylko wybrane modele) Dostosowuje kabel modemowy do innego niż RJ-11 gniazda telefonicznego typu jack. *Kable modemowe i zasilające oraz baterie różnią się wyglądem w zależności od kraju i regionu. PLWW Dodatkowe elementy sprzętowe 15

20 Etykiety Etykiety znajdujące się na komputerze zawierają informacje potrzebne do rozwiązywania problemów systemem lub podróżowania z urządzeniem do innych krajów. Etykieta serwisowa podane są na niej informacje o marce produktu i nazwie serii, numer seryjny (s/n) oraz numer produktu (p/n). Te informacje należy mieć przy sobie podczas kontaktowania się z Centrum wsparcia klienta. Etykieta serwisowa znajduje się na spodzie komputera. Certyfikat Autentyczności Microsoft widnieje na nim klucz produktu Microsoft Windows. Może on być potrzebny do aktualizacji systemu operacyjnego lub rozwiązywania problemów z jego funkcjonowaniem. Certyfikat znajduje się na spodzie komputera. Etykieta regulacyjna podane są na niej informacje o uregulowaniach prawnych dotyczących komputera. Etykieta regulacyjna znajduje się na spodzie komputera. Etykieta zatwierdzenia modemu podane są na niej informacje o dotyczących modemu uregulowaniach prawnych oraz oznaczenia zatwierdzenia urządzenia przez odpowiednie instytucje. Jest to wymagane w niektórych krajach, w których modem został dopuszczony do obrotu handlowego. Te informacje mogą być potrzebne w przypadku korzystania z komputera na terenie innego kraju. Etykieta zgodności z modemem znajduje się we wnęce dysku twardego komputera. Etykieta certyfikacji urządzeń bezprzewodowych (tylko wybrane modele) podane są na niej informacje o opcjonalnych urządzeniach bezprzewodowych oraz oznaczenia zatwierdzenia urządzenia przez niektóre krajach, w których zostało ono dopuszczone do obrotu handlowego. Urządzeniem opcjonalnym może być urządzenie bezprzewodowej sieci lokalnej (WLAN) lub urządzenie Bluetooth. Jeśli w komputerze znajduje się co najmniej jedno urządzenie bezprzewodowe, na jego obudowie można znaleźć etykiety certyfikacyjne dla każdego z tych urządzeń. Te informacje mogą być potrzebne w przypadku korzystania z komputera na terenie innego kraju. Etykiety certyfikacji urządzeń do nawiązywania połączeń bezprzewodowych znajdują się w komorze modułu pamięci. 16 Rozdział 1 Elementy PLWW

21 2 Specyfikacje Środowisko pracy Informacje o środowisku pracy zawarte w poniższej tabeli mogą być pomocne, jeżeli planowane jest używanie lub transportowanie komputera w środowisku o skrajnych parametrach. Czynnik Jednostki metryczne Stany Zjednoczone Temperatura Podczas pracy od 5 C do 35 C od 41 F do 95 F Podczas przechowywania od -20 C do 60 C od -4 F do 140 F Wilgotność względna (bez kondensacji) Podczas pracy od 10% do 90% od 10% do 90% Podczas przechowywania od 5% do 95% od 5% do 95% Maksymalna wysokość nad poziomem morza (przy ciśnieniu atmosferycznym) Podczas pracy (od 14,7 do 10,1 psia*) od -15 m do 3048 m od -50 do stóp Podczas przechowywania (od 14,7 do 4,4 psia*) od -15 m do m od -50 do stóp *Funty na cal kwadratowy, bezwzględnie (psia) to jednostka miary wysokości nad poziomem morza. PLWW Środowisko pracy 17

22 Znamionowa moc wejściowa Informacje dotyczące zasilania zawarte w tym podrozdziale mogą być przydatne w przypadku podróży zagranicznych. Komputer zasilany jest prądem stałym, który może być dostarczany ze źródła prądu przemiennego lub stałego. Mimo że komputer może być zasilany z niezależnego źródła prądu stałego, powinien on być zasilany wyłącznie za pomocą zasilacza prądu przemiennego lub źródła prądu stałego dostarczonego i zatwierdzonego przez firmę HP do użytku z komputerem. Komputer może być zasilany prądem stałym o następujących parametrach: Moc wejściowa Napięcie robocze Natężenie robocze Wartość znamionowa 19 V DC 4,74 A To urządzenie przeznaczone jest do współpracy z systemami zasilania urządzeń IT stosowanymi w Norwegii z napięciem międzyfazowym nieprzekraczającym 240 V rms. 18 Rozdział 2 Specyfikacje PLWW

23 Port rozszerzeń sygnałów wejścia/wyjścia Podane w tym podrozdziale informacje dotyczące sygnału mogą być pomocne, jeśli użytkownik planuje korzystanie z opcjonalnego produktu rozszerzeń, który jest podłączany do portu rozszerzeń 3 w komputerze. (Komputer ma tylko jeden port rozszerzeń. Termin port rozszerzeń 3 opisuje typ portu rozszerzeń). W poniższej tabeli opisano sygnały wejścia i wyjścia obsługiwane przez port rozszerzeń 3 komputera. Funkcja USB 2.0 Gigabit Ethernet IEEE 1394 (port 4-pinowy) Podczerwień (tylko do opcjonalnego pilota zdalnego sterowania) Moc sygnałów wejściowych Composite TV S-Video TV Component TV Sygnał audio S/PDIF DVI Wyjście audio (słuchawkowe/głośnikowe) Wejście audio (mikrofonowe) VGA Przycisk zasilania Sterowanie głośnością (góra/dół) Stan wyciszenia/włączenia dźwięku Obsługa Tak Tak Nie Tak 65 W do 90 W (maksymalnie) Tak Tak Tak Tak Nie Tak Tak Tak Tak Tak Tak PLWW Port rozszerzeń sygnałów wejścia/wyjścia 19

24 20 Rozdział 2 Specyfikacje PLWW

25 Indeks A adapter kabla modemowego 15 adapter prądu przemiennego, położenie 15 anteny 14 anteny urządzeń bezprzewodowych 14 B bateria położenie 15 D dyski twarde 12 E elementy część górna 2 dolna część 12 lewa strona 11 prawa strona 10 przód 8 tył 9 wyświetlacz 13 etykieta Bluetooth 16 etykieta certyfikacyjna urządzeń bezprzewodowych 16 etykieta certyfikatu Autentyczności 16 etykieta Certyfikatu Autentyczności Microsoft 16 etykieta serwisowa 16 etykieta WLAN 16 etykieta zatwierdzenia modemu 16 etykiety Bluetooth 16 certyfikacja urządzeń bezprzewodowych 16 certyfikat autentyczności Microsoft 16 etykieta serwisowa 16 uregulowania 16 WLAN 16 zatwierdzenie modemu 16 G głośniki, położenie 4 gniazda karta ExpressCard 10 linka zabezpieczająca 11 moduł pamięci 12 nośniki cyfrowe 11 RJ-11 (modemowe 11 RJ-45 (sieciowe 11 wejście audio (mikrofonowe) 8 wyjście audio (słuchawkowe) 8 wyjście audio typu S/PDIF (słuchawkowe) 8 wyjście S-Video 11 gniazdo, zasilanie 10 gniazdo karty ExpressCard, położenie 10 gniazdo linki zabezpieczającej, położenie 11 gniazdo mikrofonowe typu jack (wejście audio) 8 gniazdo nośników cyfrowych, położenie 11 gniazdo RJ-11 (modemowe), położenie 11 gniazdo RJ-45 (sieciowe), położenie 11 gniazdo słuchawkowe typu jack (wyjście audio) 8 gniazdo słuchawkowe typu S/PDIF jack (wyjście audio) 8 gniazdo zasilania, położenie 10 K kabel RJ-11 (modemowy) 15 kabel, zasilanie, położenie 15 kabel RJ-11 (modemowy) 15 kabel zasilający 15 kamera, położenie 13 klawisz aplikacji, system Windows 6 klawisz aplikacji systemu Windows, położenie 6 klawisze aplikacje systemu Windows 6 esc 6 fn 6 funkcja 6 klawiatura numeryczna 6 z logo Windows 6 klawisze funkcyjne, położenie 6 klawisze klawiatury numerycznej, położenie 6 klawisz esc, położenie 6 klawisz fn, położenie 6 klawisz z logo Windows, położenie 6 klucz produktu 16 komora modułu pamięci, położenie 12 komory moduł pamięci 12 M mikrofony wewnętrzne, położenie 13 N napęd optyczny, położenie 10 PLWW Indeks 21

26 napędy napęd optyczny 10 nazwa i numer produktu, komputer 16 numer seryjny, komputer 16 O obszar regulacji głośności, położenie 4 obszary przewijania, płytka dotykowa 2 otwory wentylacyjne, położenie 9, 12 P płytka dotykowa TouchPad przyciski 2 Płytka dotykowa TouchPad obszary przewijania 2 położenie 2 podróżowanie z komputerem etykieta zatwierdzenia modemu 16 etykiety certyfikacyjne urządzeń bezprzewodowych 16 specyfikacje środowiskowe 18 port 1394, położenie 11 port IEEE 1394, położenie 11 port monitora, zewnętrznego 11 port monitora zewnętrznego, położenie 11 port rozszerzeń, położenie 11 port rozszerzeń, sygnały wejścia/ wyjścia 19 porty HDMI 11 monitor zewnętrzny 11 rozszerzenie 11 USB 10, 11 porty HDMI, położenie 11 porty USB, położenie 10, 11 przełącznik komunikacji bezprzewodowej, położenie 8 przełącznik wyświetlacza, położenie 13 przełącznik wyświetlacza wewnętrznego, położenie 13 przycisk DVD, położenie 5 przyciski DVD 5 multimedia 5 następny/szybko przewiń do przodu 6 odtwórz/wstrzymaj 5 Płytka dotykowa TouchPad 2 płytka dotykowa TouchPad, włączanie/wyłączanie 2 poprzedni/przewiń do tyłu 5 wyciszenie dźwięku 6 zasilanie 4 zatrzymaj 6 przyciski aktywności nośnika, położenie 5 przycisk multimedialny, położenie 5 przycisk Następny/Szybko przewiń do przodu, położenie 6 przycisk Odtwórz/Wstrzymaj, położenie 5 przycisk Poprzedni/Przewiń do tyłu, położenie 5 przycisk włączania/wyłączania płytki dotykowej TouchPad 2 przycisk wyciszania, położenie 6 przycisk wyciszania dźwięku, położenie 6 przycisk zasilania, położenie 4 przycisk Zatrzymaj, położenie 6 S skróty klawiaturowe, podręczny wykaz 7 soczewki podczerwieni, położenie 8 specyfikacje środowisko pracy 17 znamionowa moc wejściowa 18 specyfikacje środowiska pracy 17 specyfikacje środowiskowe 17 specyfikacje temperatury 17 specyfikacje wilgotności 17 specyfikacje wysokości nad poziomem morza 17 specyfikacje znamionowej mocy wejściowej 18 system operacyjny etykieta Certyfikatu Autentyczności Microsoft 16 klucz produktu 16 U uregulowania prawne etykieta regulacyjna 16 etykieta zatwierdzenia modemu 16 etykiety certyfikacyjne urządzeń bezprzewodowych 16 urządzenie WLAN 16 W wbudowana kamera, położenie 13 wejście audio typu jack (mikrofonowe), położenie 8 wnęka baterii 12, 16 wnęka dysku twardego, położenie 12 wnęki bateria 12, 16 dysk twardy 12 wskaźnik baterii, położenie 3 wskaźnik Caps lock, położenie 3 wskaźnik gniazda nośników cyfrowych, położenie 11 wskaźniki bateria 3 caps lock 3 gniazdo nośników cyfrowych 11 komunikacja bezprzewodowa 8 napęd 3 napęd optyczny 10 następny/szybko przewiń do przodu 3 num lock 4 odtwórz/wstrzymaj 3 Płytka dotykowa TouchPad 2 poprzedni/przewiń do tyłu 3 przycisk DVD 3 przycisk multimedialny 3 wbudowana kamera 13 wyciszenie 3 wyciszenie dźwięku 3 zasilanie 3 22 Indeks PLWW

27 zatrzymaj 3 zmniejszenie głośności dźwięku 4 zwiększenie głośności dźwięku 4 wskaźniki aktywności nośnika, położenie 3 wskaźniki zasilania, położenie 3 wskaźnik komunikacji bezprzewodowej, położenie 8 wskaźnik napędu, położenie 3 wskaźnik napędu optycznego, położenie 10 wskaźnik num lock, położenie 4 wskaźnik płytki dotykowej TouchPad, położenie 2 wskaźnik przycisku DVD, położenie 3 wskaźnik przycisku multimedialnego, położenie 3 wskaźnik przycisku Następny/ Szybko przewiń do przodu, położenie 3 wskaźnik przycisku Odtwórz/ Wstrzymaj, położenie 3 wskaźnik przycisku Poprzedni/ przewiń do tyłu, położenie 3 wskaźnik przycisku Zatrzymaj, położenie 3 wskaźnik wbudowanej kamery, położenie 13 wskaźnik wyciszenia, położenie 3 wskaźnik wyciszenia dźwięku, położenie 3 wskaźnik zmniejszenia głośności dźwięku, położenie 4 wskaźnik zwiększenia głośności dźwięku, położenie 4 wyjście audio typu jack (słuchawkowe), położenie 8 wyjście audio typu S/PDIF jack (słuchawkowe), położenie 8 wyjście S-Video typu jack, położenie 11 zatrzask zwalniający wyświetlacz, położenie 8 Z zatrzask, zwolnienie baterii 12 zatrzask zwalniający, bateria 12 zatrzask zwalniający baterię, położenie 12 PLWW Indeks 23
