1 Elementy komputera przenośnego Instrukcja obsługi

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Bluetooth jest znakiem towarowym należącym do właściciela i używanym przez firmę Hewlett-Packard Company w ramach licencji. Java jest zarejestrowanym w Stanach Zjednoczonych znakiem towarowym firmy Sun Microsystems, Inc. Microsoft i Windows są zastrzeżonymi w Stanach Zjednoczonych znakami towarowymi firmy Microsoft Corporation. Logo SD jest znakiem towarowym należącym do jego właściciela. Uwagi dotyczące produktu W niniejszej instrukcji obsługi opisano funkcje występujące w większości modeli. Niektóre z funkcji mogą być niedostępne na danym komputerze. Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Jedyne warunki gwarancji na produkty i usługi firmy HP są ujęte w odpowiednich informacjach o gwarancji towarzyszących tym produktom i usługom. Żadne z podanych tu informacji nie powinny być uznawane za jakiekolwiek gwarancje dodatkowe. Firma HP nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze ani pominięcia, jakie mogą wystąpić w tekście. Wydanie pierwsze: wrzesień 2008 Numer katalogowy dokumentu:

3 Uwagi dotyczące bezpieczeństwa OSTRZEŻENIE! Aby zmniejszyć ryzyko oparzeń lub przegrzania komputera, nie umieszczaj komputera bezpośrednio na kolanach i nie blokuj otworów wentylacyjnych komputera. Należy używać komputera tylko na twardej, płaskiej powierzchni. Nie należy dopuszczać, aby przepływ powietrza został zablokowany przez inną twardą powierzchnię, na przykład przez znajdującą się obok opcjonalną drukarkę, lub miękką powierzchnię, na przykład przez poduszki, koc czy ubranie. Nie należy także dopuszczać, aby pracujący zasilacz dotykał skóry lub miękkiej powierzchni, na przykład poduszki, koca czy ubrania. Komputer i zasilacz spełniają ograniczenia dotyczące temperatury powierzchni dostępnych dla użytkownika, zdefiniowane w normie International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Uwagi dotyczące bezpieczeństwa

5 Spis treści 1 Identyfikowanie sprzętu 2 Elementy Elementy w górnej części komputera... 3 Urządzenia wskazujące... 3 Wskaźniki... 4 Przyciski, wyłączniki i czytnik linii papilarnych... 6 Klawisze... 8 Wyświetlacz... 9 Elementy z przodu komputera Elementy z tyłu komputera Elementy z prawej strony komputera Elementy z lewej strony komputera Elementy w dolnej części komputera Anteny urządzenia bezprzewodowego (tylko wybrane modele) Dodatkowe elementy sprzętowe Etykiety Indeks v

6 vi

7 1 Identyfikowanie sprzętu Aby wyświetlić listę urządzeń zainstalowanych w komputerze, wykonaj następujące kroki: 1. Wybierz kolejno Start > Mój komputer. 2. W okienku Zadania systemowe z lewej strony okna wybierz łącze Wyświetl informacje o systemie. 3. Wybierz kartę Sprzęt > Menedżer urządzeń. Za pomocą menedżera urządzeń można także dodawać sprzęt i modyfikować konfigurację urządzeń. 1

8 2 Elementy 2 Rozdział 2 Elementy

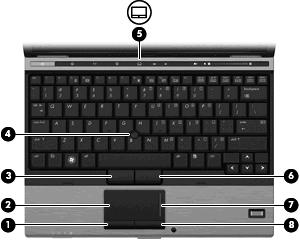

9 Elementy w górnej części komputera Urządzenia wskazujące Element (1) Lewy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (2) Płytka dotykowa TouchPad* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (3) Lewy przycisk drążka wskazującego* Pełni te same funkcje, co lewy przycisk myszy zewnętrznej. (4) Drążek wskazujący* Umożliwia przesuwanie wskaźnika, a także zaznaczanie oraz aktywowanie elementów na ekranie. (5) Przycisk włączania/wyłączania płytki dotykowej TouchPad Służy do włączania lub wyłączania płytki dotykowej TouchPad. (6) Prawy przycisk drążka wskazującego* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. (7) Obszar przewijania płytki dotykowej Umożliwia przewijanie w górę lub w dół. (8) Prawy przycisk płytki dotykowej TouchPad* Pełni te same funkcje, co prawy przycisk myszy zewnętrznej. * W tabeli podano ustawienia fabryczne. Aby wyświetlić lub zmienić ustawienia urządzeń wskazujących, wybierz kolejno Start > Panel sterowania > Drukarki i inny sprzęt > Mysz. Elementy w górnej części komputera 3

10 Wskaźniki Element (1) Wskaźniki zasilania (2)* Świeci: komputer jest włączony. Miga: komputer jest w trybie wstrzymania. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (2) Wskaźniki komunikacji bezprzewodowej (2) Niebieski: wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN), moduł HP Mobile Broadband i/lub urządzenie Bluetooth, jest włączone. Bursztynowy: wszystkie urządzenia bezprzewodowe są wyłączone. (3) Wskaźnik włączania/wyłączania płytki dotykowej TouchPad Turkusowy: płytka dotykowa TouchPad jest włączona. Bursztynowy: płytka dotykowa TouchPad jest wyłączona. (4) Wskaźnik caps lock Świeci: włączona jest funkcja caps lock. (5) Wskaźnik num lock Świeci: włączona jest funkcja num lock lub włączony jest wbudowany blok klawiszy numerycznych. (6) Wskaźnik wyciszenia dźwięku Turkusowy: dźwięk głośnika jest włączony. Bursztynowy: dźwięk głośnika jest wyłączony. 4 Rozdział 2 Elementy

11 Element (7) Wskaźnik baterii Bursztynowy: trwa ładowanie baterii. Turkusowy: bateria jest niemal całkowicie naładowana. Miga na bursztynowo: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna migać szybko. Nie świeci: jeżeli komputer jest podłączony do źródła zasilania zewnętrznego, wskaźnik jest wyłączany, gdy wszystkie baterie w komputerze są w pełni naładowane. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (8) Wskaźnik napędu Turkusowy miga: komputer korzysta z dysku twardego lub napędu optycznego. Bursztynowy: program HP 3D DriveGuard tymczasowo zaparkował wewnętrzny dysk twardy. * Dwa wskaźniki zasilania wyświetlają te same informacje. Wskaźnik na przycisku zasilania jest widoczny tylko wtedy, gdy komputer jest włączony. Wskaźnik zasilania znajdujący się z przodu komputera jest widoczny niezależnie od tego, czy komputer jest otwarty, czy nie. 2 Wskaźniki komunikacji bezprzewodowej wyświetlają te same informacje. Wskaźnik na przycisku komunikacji bezprzewodowej jest widoczny tylko wtedy, gdy komputer jest włączony. Wskaźnik komunikacji bezprzewodowej znajdujący się z przodu komputera jest widoczny niezależnie od tego, czy komputer jest otwarty, czy nie. Elementy w górnej części komputera 5

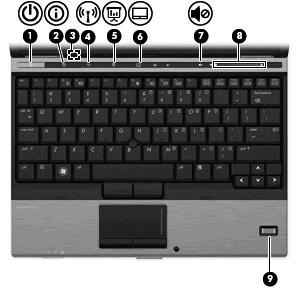

12 Przyciski, wyłączniki i czytnik linii papilarnych Element (1) Przycisk zasilania Gdy komputer jest wyłączony, naciśnij przycisk, aby go włączyć. Gdy komputer jest włączony, naciśnij przycisk, aby go wyłączyć. Gdy komputer jest w stanie wstrzymania, krótko naciśnij przycisk, aby zakończyć stan wstrzymania. Gdy komputer jest w hibernacji, krótko naciśnij przycisk, aby zakończyć hibernację. Jeżeli komputer nie odpowiada i nie można użyć standardowej procedury zamykania systemu Windows, naciśnięcie przycisku zasilania i przytrzymanie go przez co najmniej 5 sekund umożliwia wyłączenie komputera. Aby dowiedzieć się więcej na temat ustawień zasilania, wybierz kolejno Start > Panel sterowania > Wydajność i konserwacja > Opcje zasilania. (2) Przycisk informacyjny Uruchamia centrum informacyjne, które umożliwia otwieranie różnych programów. (3) Przełącznik wyświetlacza komputera Powoduje wyłączenie wyświetlacza, jeśli zostanie on zamknięty w czasie pracy komputera. (4) Przycisk komunikacji bezprzewodowej Włącza i wyłącza funkcje komunikacji bezprzewodowej, nie ustanawia jednak połączenia bezprzewodowego. 6 Rozdział 2 Elementy

13 Element UWAGA: Aby można było ustanowić połączenie bezprzewodowe, musi być skonfigurowana sieć bezprzewodowa. (5) Przycisk prezentacji Uruchamia funkcję prezentacji. (6) Przycisk włączania/wyłączania płytki dotykowej TouchPad Służy do włączania lub wyłączania płytki dotykowej TouchPad. (7) Przycisk wyciszania dźwięku Wycisza i przywraca dźwięk głośników. (8) Obszar regulacji głośności Umożliwia ustawienie głośności dźwięku głośnika. Przesuń palec w lewo, aby zmniejszyć głośność, lub w prawo, aby ją zwiększyć. W celu zmniejszenia głośności można również nacisnąć i przytrzymać znak minus ( ), a w celu jej zwiększenia znak plus (+). (9) Czytnik linii papilarnych Umożliwia logowanie do systemu Windows na podstawie rozpoznania linii papilarnych, a nie podania hasła. Elementy w górnej części komputera 7

14 Klawisze Element (1) Klawisz esc Wyświetla informacje o systemie (po naciśnięciu razem z klawiszem fn). (2) Klawisz fn Umożliwia wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem funkcyjnym lub klawiszem esc). (3) Klawisz z logo systemu Windows Wyświetla menu Start systemu Microsoft Windows. (4) Klawisz aplikacji systemu Windows Umożliwia wyświetlanie menu skrótów dla elementu znajdującego się pod wskaźnikiem. (5) Wbudowany blok klawiszy numerycznych Mogą być używane tak jak klawisze na zewnętrznej klawiaturze numerycznej. (6) Klawisze funkcyjne Umożliwiają wykonywanie często używanych funkcji systemowych (po naciśnięciu razem z klawiszem fn). 8 Rozdział 2 Elementy

15 Wyświetlacz Składnik (1) Czujnik światła otaczającego Automatycznie reguluje jasność wyświetlacza w zależności od natężenia światła otaczającego. (2) Wskaźnik kamery internetowej (tylko wybrane modele) Świeci: wbudowana kamera jest używana. (3) Kamera internetowa (tylko wybrane modele) Umożliwia nagrywanie audio i wideo oraz robienie zdjęć. (4) Oświetlenie klawiatury Oświetla klawiaturę w warunkach słabego oświetlenia po naciśnięciu przycisku oświetlenia klawiatury. (5) Przycisk oświetlenia klawiatury Otwiera i włącza oświetlenie klawiatury. (6) Mikrofon wewnętrzny Umożliwia nagrywanie dźwięku. UWAGA: W mikrofonie wewnętrznym wykorzystano technikę podwójnej macierzy, która zapewnia poprawę jakości mowy i tłumienie hałasu otoczenia. Elementy w górnej części komputera 9

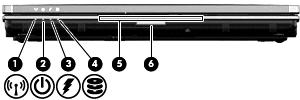

16 Elementy z przodu komputera Element (1) Wskaźnik komunikacji bezprzewodowej Niebieski: wbudowane urządzenie bezprzewodowe, takie jak urządzenie bezprzewodowej sieci lokalnej (WLAN), moduł HP Mobile Broadband i/lub urządzenie Bluetooth, jest włączone. Bursztynowy: wszystkie urządzenia bezprzewodowe są wyłączone. (2) Wskaźnik zasilania Świeci: Komputer jest włączony. Miga: komputer jest w trybie wstrzymania. Nie świeci: komputer jest wyłączony lub znajduje się w stanie hibernacji. (3) Wskaźnik baterii Bursztynowy: Trwa ładowanie baterii. Turkusowy: bateria jest niemal całkowicie naładowana. Miga na bursztynowo: poziom naładowania baterii, która jest jedynym dostępnym źródłem zasilania, jest niski. Kiedy poziom naładowania baterii osiąga krytycznie niski poziom, wskaźnik zaczyna migać szybko. Nie świeci: jeżeli komputer jest podłączony do źródła zasilania zewnętrznego, wskaźnik jest wyłączany, gdy wszystkie baterie w komputerze są w pełni naładowane. Jeżeli komputer nie jest podłączony do źródła zasilania zewnętrznego, wskaźnik pozostaje wyłączony do momentu osiągnięcia niskiego poziomu naładowania baterii. (4) Wskaźnik napędu Turkusowy: komputer korzysta z dysku twardego lub napędu optycznego. Bursztynowy: program HP 3D DriveGuard tymczasowo zaparkował dysk twardy. (5) Gniazdo na wizytówki Utrzymuje wizytówkę w położeniu, które umożliwia przechwytywanie informacji widocznych na wizytówce za pomocą kamery internetowej. (6) Przycisk zwalniający wyświetlacz Umożliwia otwarcie komputera. 10 Rozdział 2 Elementy

17 Elementy z tyłu komputera Element (1) Gniazdo sieciowe RJ-45 Umożliwia podłączenie kabla sieciowego. (2) Gniazdo linki zabezpieczającej Umożliwia przymocowanie do komputera opcjonalnej linki zabezpieczającej. UWAGA: Linka zabezpieczająca utrudnia kradzież komputera, ale nie gwarantuje jego pełnego bezpieczeństwa. Elementy z tyłu komputera 11

18 Elementy z prawej strony komputera UWAGA: Należy korzystać z ilustracji, która najdokładniej odzwierciedla wygląd posiadanego komputera. Element (1) Gniazdo ExpressCard Obsługuje opcjonalne karty ExpressCard. (2) Czytnik kart SD Obsługa opcjonalnych formatów kart pamięci Secure Digital (SD) i MultiMediaCard (MMC). (3) Port 1394 Umożliwia podłączenie do komputera opcjonalnego urządzenia IEEE 1394 lub 1394a, takiego jak kamera wideo. (4) Wyjściowe gniazdo audio (słuchawkowe) Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. OSTRZEŻENIE! Ze względu na ryzyko uszkodzenia słuchu przed założeniem słuchawek nausznych, dousznych lub zestawu słuchawek z mikrofonem należy odpowiednio dostosować poziom głośności. Więcej informacji na temat bezpieczeństwa można znaleźć w podręczniku Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe. UWAGA: Jeśli do gniazda słuchawkowego jest podłączone urządzenie, wewnętrzne głośniki zostają wyłączone. (5) Wejściowe gniazdo audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. (6) Port USB Umożliwia podłączenie opcjonalnego urządzenia USB. (7) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (8) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. (9) Port rozszerzeń 3 Umożliwia podłączenie opcjonalnego urządzenia dokowania. 12 Rozdział 2 Elementy

19 Element (1) Czytnik kart inteligentnych Obsługuje opcjonalne karty inteligentne i karty Java. (2) Czytnik kart SD Obsługa opcjonalnych formatów kart pamięci Secure Digital (SD) i MultiMediaCard (MMC). (3) Port 1394 Umożliwia podłączenie do komputera opcjonalnego urządzenia IEEE 1394 lub 1394a, takiego jak kamera wideo. (4) Wyjściowe gniazdo audio (słuchawkowe) Odtwarza dźwięk po podłączeniu do opcjonalnych, zasilanych oddzielnie głośników, słuchawek, zestawu słuchawkowego lub dźwięku z telewizji. OSTRZEŻENIE! Ze względu na ryzyko uszkodzenia słuchu przed założeniem słuchawek nausznych, dousznych lub zestawu słuchawek z mikrofonem należy odpowiednio dostosować poziom głośności. Więcej informacji na temat bezpieczeństwa można znaleźć w podręczniku Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe. UWAGA: Jeśli do gniazda słuchawkowego jest podłączone urządzenie, wewnętrzne głośniki zostają wyłączone. (5) Wejściowe gniazdo audio (mikrofonowe) Umożliwia podłączenie opcjonalnego mikrofonu zestawu słuchawkowego komputera, mikrofonu kolumny stereo lub mikrofonu monofonicznego. (6) Port USB Umożliwia podłączenie opcjonalnego urządzenia USB. (7) Port monitora zewnętrznego Umożliwia podłączenie monitora zewnętrznego VGA lub projektora. (8) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. (9) Port rozszerzeń 3 Umożliwia podłączenie opcjonalnego urządzenia dokowania. Elementy z prawej strony komputera 13

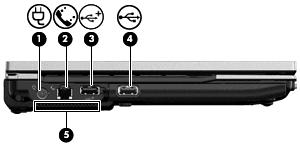

20 Elementy z lewej strony komputera UWAGA: Należy korzystać z ilustracji, która najdokładniej odzwierciedla wygląd posiadanego komputera. Element (1) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. (2) Gniazdo RJ-11 (modemowe) Umożliwia podłączenie kabla modemowego. (3) Zasilany port USB Zasilany port USB używany razem z zasilanym kablem USB dostarcza zasilanie do urządzenia zewnętrznego. (4) Port USB Umożliwia podłączenie opcjonalnego urządzenia USB. (5) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. Składnik (1) Gniazdo zasilania Umożliwia podłączenie zasilacza prądu przemiennego. (2) Gniazdo RJ-11 (modemowe) Umożliwia podłączenie kabla modemowego. 14 Rozdział 2 Elementy

21 (3) Port USB Umożliwia podłączenie opcjonalnego urządzenia USB. (4) Otwór wentylacyjny Umożliwia przepływ powietrza chłodzącego wewnętrzne części komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. (5) Napęd optyczny Umożliwia odczyt dysków optycznych oraz zapisywanie danych na dyskach optycznych. Elementy z lewej strony komputera 15

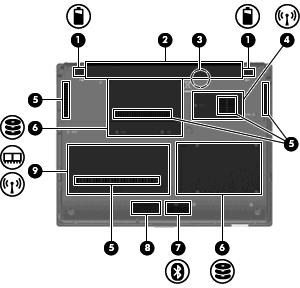

22 Elementy w dolnej części komputera Element (1) Zatrzaski zwalniające baterię (2) Zwalniają baterię znajdującą się we wnęce. (2) Wnęka baterii Miejsce na włożenie baterii. (3) Gniazdo SIM (tylko wybrane modele) Zawiera bezprzewodowy moduł SIM. Gniazdo SIM znajduje się we wnęce baterii. (4) Komora modułu szerokopasmowej sieci bezprzewodowej Zawiera moduł HP Mobile Broadband (tylko wybrane modele). OSTROŻNIE: Aby zapobiec zawieszeniu systemu i wyświetleniu komunikatu ostrzegawczego, należy wymieniać moduł bezprzewodowy wyłącznie na urządzenie zatwierdzone do użycia w komputerze przez agencję rządową regulującą urządzenia bezprzewodowe w kraju lub regionie zamieszkania. Jeśli moduł zostanie wymieniony i pojawi się komunikat ostrzegawczy, wyjmij to urządzenie, aby przywrócić funkcjonalność komputera, po czym skontaktuj się z pomocą techniczną za pomocą Pomocy i obsługi technicznej. (5) Otwory wentylacyjne (5) Umożliwiają dopływ powietrza zapewniający chłodzenie wewnętrznych elementów komputera. UWAGA: Wentylator komputera jest włączany automatycznie w celu chłodzenia elementów wewnętrznych i ich ochrony przed przegrzaniem. Włączanie się i wyłączanie wewnętrznego wentylatora podczas normalnej eksploatacji jest normalnym zjawiskiem. (6) Wnęka dysku twardego Znajduje się w niej dysk twardy. 16 Rozdział 2 Elementy

23 Element UWAGA: Ten komputer jest wyposażony w jeden dysk twardy. Położenie dysku twardego może być różne, zależnie od modelu komputera. (7) Komora Bluetooth Znajduje się w niej urządzenie Bluetooth. (8) Głośnik Odtwarza dźwięk. (9) Komora modułu pamięci Zawiera gniazdo rozszerzenia modułu pamięci i moduł WLAN (tylko wybrane modele). UWAGA: Aby zapobiec zawieszeniu systemu i wyświetleniu komunikatu ostrzegawczego, należy wymieniać moduł bezprzewodowy wyłącznie na urządzenie zatwierdzone do użycia w komputerze przez agencję rządową regulującą urządzenia bezprzewodowe w kraju lub regionie zamieszkania. Jeśli moduł zostanie wymieniony i pojawi się komunikat ostrzegawczy, wyjmij to urządzenie, aby przywrócić funkcjonalność komputera, po czym skontaktuj się z pomocą techniczną za pomocą Pomocy i obsługi technicznej. Elementy w dolnej części komputera 17

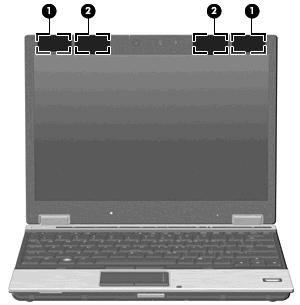

24 Anteny urządzenia bezprzewodowego (tylko wybrane modele) Składnik (1) Antena WLAN (2)* Służy do wysyłania i odbierania sygnałów sieci bezprzewodowej w połączeniach sieci WLAN. (2) Antena WWAN (2)* Antena wysyła i odbiera sygnały w bezprzewodowych sieciach rozległych (WWAN). * Antena nie jest widoczna z zewnątrz komputera. Aby zapewnić optymalną transmisję, należy pozostawiać wolną przestrzeń w pobliżu anten. Więcej informacji o uregulowaniach prawnych dotyczących łączności bezprzewodowej właściwych dla kraju można znaleźć w sekcji Uregulowania prawne, przepisy bezpieczeństwa i wymagania środowiskowe dotyczącej odpowiedniego kraju lub regionu. Informacje te znajdują się w module Pomoc i obsługa techniczna. 18 Rozdział 2 Elementy

25 Dodatkowe elementy sprzętowe Element (1) Kabel zasilający* Umożliwia podłączenie zasilacza prądu przemiennego do gniazda sieci elektrycznej. (2) Zasilacz prądu przemiennego Przekształca prąd przemienny w prąd stały. (3) Kabel modemowy (tylko wybrane modele)* Umożliwia podłączenie wewnętrznego modemu do gniazda telefonicznego RJ-11 lub do odpowiedniego dla danego kraju/ regionu adaptera kabla modemowego. (4) Adapter kabla modemowego odpowiedni dla danego kraju/regionu (tylko wybrane modele) Umożliwia podłączanie kabla modemowego do gniazda telefonicznego innego niż RJ-11. (5) Bateria* Zasila komputer niepodłączony do źródła zasilania zewnętrznego. * Kable modemowe i zasilające oraz baterie różnią się wyglądem w zależności od kraju/regionu. Dodatkowe elementy sprzętowe 19

26 3 Etykiety Etykiety umieszczone na komputerze zawierają informacje, które mogą być potrzebne podczas rozwiązywania problemów z systemem lub podróży zagranicznych. Etykieta serwisowa zawiera ważne informacje, w tym następujące: Nazwa produktu (1). Jest to nazwa produktu umieszczona z przodu komputera przenośnego. Numer seryjny (s/n) (2). Jest to unikatowy kod alfanumeryczny każdego produktu. Numer części/numer produktu (p/n) (3). Numer ten dostarcza informacji o elementach sprzętowych produktu. Numer części umożliwia pracownikowi serwisu określenie potrzebnych elementów. modelu (4). Numer ten jest potrzebny do określenia dokumentacji, napędów i pomocy technicznej dla danego komputera przenośnego. Okres gwarancyjny (5). Ta liczba określa długość okresu gwarancyjnego tego komputera. Podczas kontaktowania się z pomocą techniczną trzeba mieć dostęp do tych informacji. Etykieta serwisowa znajduje się na spodzie komputera. Certyfikat Autentyczności Microsoft znajduje się na nim klucz produktu Microsoft Windows. Klucz ten może być wymagany przy aktualizacji systemu operacyjnego lub rozwiązywaniu związanych z nim problemów. Certyfikat znajduje się na spodzie komputera. Etykieta dotycząca zgodności z normami zawiera informacje o zgodności komputera z normami. Etykieta dotycząca zgodności z normami znajduje się we wnęce baterii. Etykieta atestów modemu zawiera informacje o zgodności modemu z normami oraz oznaczenia urzędów normalizacji wymagane w niektórych krajach, gdzie modem został dopuszczony do użytku. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykieta atestów modemu znajduje się wewnątrz komory modułu pamięci. Etykiety certyfikatów urządzenia bezprzewodowego (tylko w wybranych modelach) zawierają informacje o opcjonalnych urządzeniach bezprzewodowych oraz atesty niektórych krajów, w których urządzenia zostały dopuszczone do użytku. Opcjonalnym urządzeniem może być urządzenie bezprzewodowej sieci LAN (WLAN), moduł HP Mobile Broadband lub opcjonalne urządzenie Bluetooth. Jeżeli dany model komputera jest wyposażony w jedno lub więcej 20 Rozdział 3 Etykiety

27 urządzeń bezprzewodowych, jest do niego dołączona co najmniej jedna etykieta certyfikatów urządzeń bezprzewodowych. Informacje te mogą być potrzebne podczas podróży zagranicznych. Etykiety certyfikatów urządzeń bezprzewodowych znajdują się wewnątrz komory modułu pamięci. Etykieta modułu SIM (tylko wybrane modele) zawiera identyfikator ICCID modułu SIM. Etykieta ta jest umieszczona we wnęce baterii. Etykieta numeru seryjnego modułu HP Mobile Broadband (tylko wybrane modele) znajduje się na niej numer seryjny danego modułu. Etykieta ta jest umieszczona we wnęce baterii. 21

28 Indeks A adapter kabla modemowego odpowiedni dla danego kraju, położenie 19 antena WWAN, położenie 18 anteny WLAN, położenie 18 aplikacje systemu Windows, klawisz 8 B bateria, położenie 19 C czujnik światła otaczającego, położenie 9 czytnik kart inteligentnych, położenie 13 czytnik kart SD, położenie 12, 13 czytnik linii papilarnych, położenie 7 D drążek wskazujący, położenie 3 E elementy anteny urządzenia bezprzewodowego 18 część górna 3 dodatkowy sprzęt 19 dolna część 16 lewa strona 14 prawa strona 12 przód 10 tył 11 etykieta atestów modemu 20 etykieta Certyfikatu Autentyczności 20 etykieta Certyfikatu Autentyczności firmy Microsoft 20 etykieta certyfikatu urządzenia bezprzewodowego 21 etykieta numeru seryjnego modułu HP Mobile Broadband 21 etykieta serwisowa 20 etykieta SIM 21 etykieta urządzenia Bluetooth 21 etykieta urządzenia WLAN 21 etykiety atesty modemu 20 Bluetooth 21 Certyfikat Autentyczności firmy Microsoft 20 certyfikat urządzenia bezprzewodowego 21 etykieta serwisowa 20 moduł HP Mobile Broadband 21 WLAN 21 zgodność z normami 20 G głośnik, położenie 17 gniazda czytnik kart inteligentnych 13 czytnik kart SD 12, 13 ExpressCard 12 linki zabezpieczającej 11 moduł pamięci 17 moduł szerokopasmowej sieci bezprzewodowej 16 moduł WLAN 17 SIM 16 wizytówka 10 gniazda wyjściowe RJ-11 (modemowe) 14 RJ-45 (sieciowe) 11 wejście audio (mikrofonowe) 12, 13 wyjściowe gniazdo audio (słuchawkowe) 12, 13 gniazdo, zasilanie 14 gniazdo ExpressCard, położenie 12 gniazdo linki zabezpieczającej, położenie 11 gniazdo mikrofonowe (wejście audio) 12, 13 gniazdo na wizytówki, położenie 10 gniazdo RJ-11 (modemowe), położenie 14 gniazdo RJ-45 (sieciowe), położenie 11 gniazdo SIM, położenie 16 gniazdo słuchawkowe (wyjście audio) 12, 13 gniazdo zasilania, położenie 14 I informacje o zgodności z normami etykieta atestów modemu 20 etykieta dotycząca zgodności z normami 20 etykiety certyfikatów urządzeń bezprzewodowych 21 K kabel, zasilanie 19 kabel modemowy, położenie 19 kabel zasilający, położenie 19 kamera internetowa, położenie 9 klawisz aplikacji systemu Windows, położenie 8 klawisze aplikacje systemu Windows 8 blok klawiszy 8 22 Indeks

29 esc 8 fn 8 funkcyjne 8 logo systemu Windows 8 klawisze bloku klawiszy, położenie 8 klawisze funkcyjne, położenie 8 klawisz esc, położenie 8 klawisz fn, położenie 8 klawisz z logo systemu Windows, położenie 8 klucz produktu 20 komora modułu Bluetooth, położenie 17 komora modułu pamięci, położenie 17 komora modułu rozszerzenia pamięci, położenie 17 komora modułu szerokopasmowej sieci bezprzewodowej, położenie 16 komora modułu WLAN, położenie 17 komory moduł rozszerzenia pamięci 17 moduł WLAN 17 L lewy przycisk płytki dotykowej TouchPad 3 M mikrofon wewnętrzny, położenie 9 N napęd optyczny, położenie 15 nazwa i numer produktu, komputer 20 numer seryjny, komputer 20 O obszar przewijania, TouchPad 3 obszar przewijania płytki dotykowej 3 obszar regulacji głośności, położenie 7 oświetlenie klawiatury, położenie 9 otwory wentylacyjne, położenie 12, 13, 14, 15, 16 P płytka dotykowa TouchPad, położenie 3 podróżowanie z komputerem etykieta atestów modemu 20 etykiety certyfikatów urządzeń bezprzewodowych 21 port 1394, położenie 12, 13 port IEEE 1394, położenie 12, 13 port monitora, zewnętrznego 12, 13 port monitora zewnętrznego, położenie 12, 13 port rozszerzeń 3, położenie 12, 13 porty , 13 monitor zewnętrzny 12, 13 USB 12, 13, 14, 15 zasilany port USB 14 porty USB, położenie 12, 13, 14, 15 przycisk centrum informacyjnego, położenie 6 przyciski drążek wskazujący 3 informacje 6 komunikacja bezprzewodowa 6 oświetlenie klawiatury 9 płytka dotykowa TouchPad 3 płytka dotykowa TouchPad, włączanie/wyłączanie 3 prezentacja 7 wyciszanie dźwięku 7 zasilanie 6 zwalniający wyświetlacz 10 przyciski drążka wskazującego, położenie 3 przycisk komunikacji bezprzewodowej, położenie 6 przycisk oświetlenia klawiatury, położenie 9 przycisk prezentacji, położenie 7 przycisk włączania/wyłączania płytki dotykowej TouchPad, położenie 3 przycisk wyciszania, położenie 7 przycisk wyciszania dźwięku, położenie 7 przycisk zasilania, położenie 6 przycisk zwalniający wyświetlacz, położenie 10 S system operacyjny etykieta Certyfikatu Autentyczności firmy Microsoft 20 klucz produktu 20 U urządzenie WLAN 21 W wejście audio (mikrofonowe), położenie 12, 13 wnęka baterii 16, 20 wnęka dysku twardego, położenie 16 wnęki bateria 16, 20 dysk twardy 16 wskaźnik baterii, położenie 5, 10 wskaźnik caps lock, położenie 4 wskaźniki bateria 5, 10 caps lock 4 kamera internetowa 9 klawiatura 9 komunikacja bezprzewodowa 4, 10 napęd 5, 10 num lock 4 płytka dotykowa TouchPad, włączanie/wyłączanie 4 wyciszanie 4 wyciszanie dźwięku 4 zasilanie 4, 10 wskaźniki zasilania, położenie 4, 10 wskaźnik kamery, położenie 9 wskaźnik komunikacji bezprzewodowej, położenie 4, 10 Indeks 23

30 wskaźnik napędu, położenie 5, 10 wskaźnik num lock, położenie 4 wskaźnik włączania/wyłączania płytki dotykowej TouchPad, położenie 4 wskaźnik wyciszenia, położenie 4 wskaźnik wyciszenia dźwięku, położenie 4 wyjście audio (słuchawkowe), położenie 12, 13 wyłącznik wyświetlacza wewnętrznego, położenie 6 Z zasilacz prądu przemiennego, położenie 19 zasilany port USB, położenie 14 zatrzaski, zwalnianie baterii 16 zatrzaski zwalniające, bateria 16 zatrzaski zwalniające baterie, położenie Indeks
